Hoofdstuk 11
Polair diagram
Het is mogelijk om kracht af te nemen van de
krukaspoelie aan de voorkant via riemen, kettingen, etc.
Een aftakas van dit type genereert een buigkoppel aan
de voorkant van de krukas. Te grote buigkoppels kunnen
overmatige spanningen op de krukas veroorzaken.

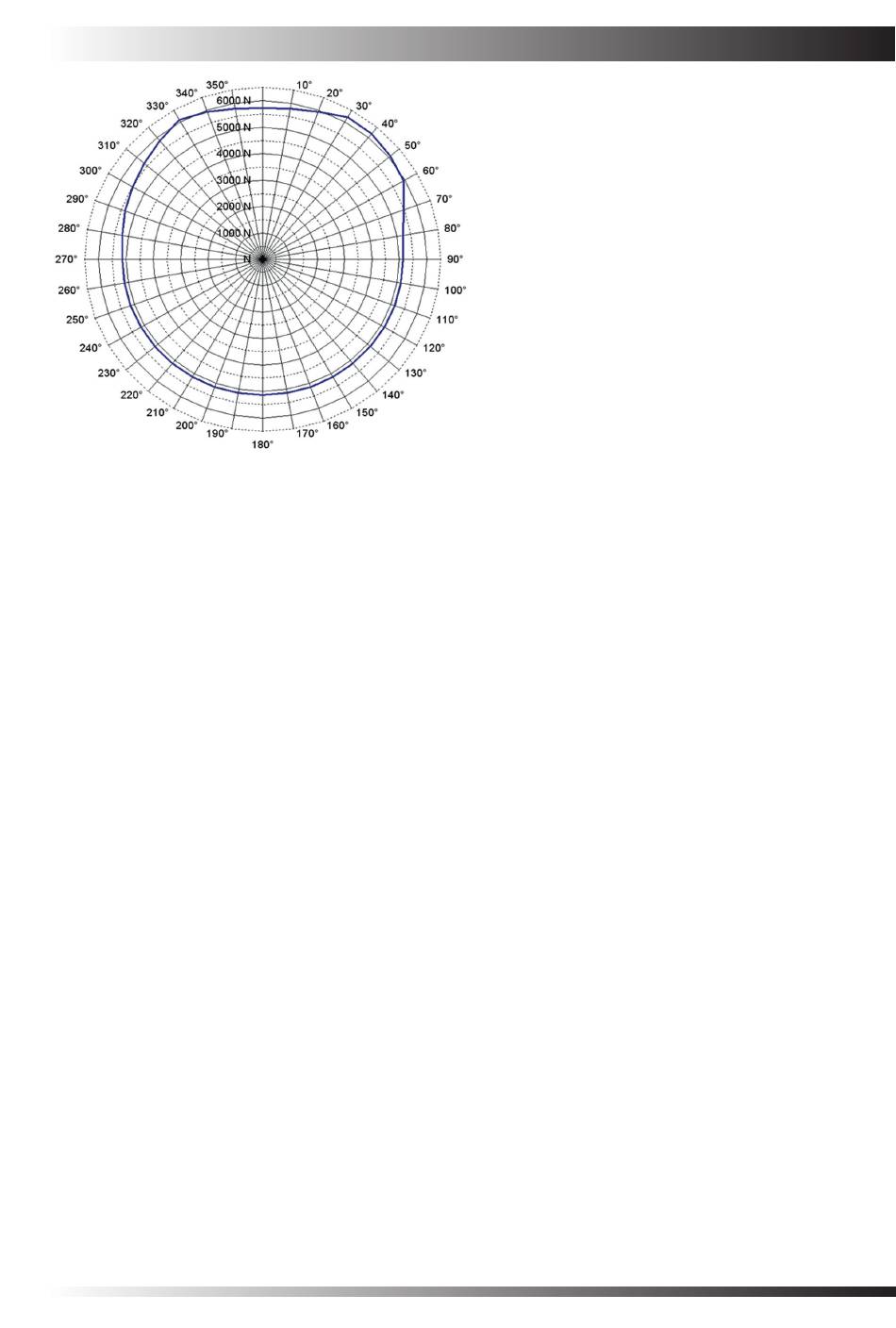

Het schema toont de maximale radiale belasting die
door een riemaangedreven apparaat op de krukas kan
worden uitgeoefend (gezien vanaf de voorkant van de
motor). De radiale belasting wordt opgenomen bij de
hoofdkrukaspoelie (103 mm van het vooroppervlak van
het cilinderblok) en wordt gemeten in N. Belastingen
opgenomen van een hulppoelie (gemonteerd vóór de
standaard krukaspoelie) moeten worden geschaald
m.b.v. koppels die zijn opgenomen aan het vooroppervlak
van het cilinderblok.
Een
standaard
riemaandrijving
met
8
ribben
(die een ventilator, dynamo, etc. aandrijft) oefent
een maximale belasting uit van 2kN in een verticale
(0°) richting op de krukaspoelie (103 mm aan het
vooroppervlak van het cilinderblok).
Als de motor wordt gebruikt voor een riemaandrijving
moet rekening worden gehouden met de belasting.
Het diagram toont de totale capaciteit van de uitkragende
belasting van de krukas, geen rekening houdend met
andere onderdelen (gemonteerd door de fabriek of
de gebruiker).
Aanbeveling: de door de gebruiker aangebrachte
belasting mag niet hoger zijn dan 3000 N, aangrijpend
op 176 mm van het voorvlak van het blok.
Neem bij twijfel contact op met de fabriek.
