Hoofdstuk 15
63,5 Pa, maar lager verdient de voorkeur.
Om het drukverlies van een installatie te meten moeten
statische drukbuizen worden gebruikt. Het gebruik van
andere voorzieningen zal waarschijnlijk onnauwkeurige
resultaten geven. Meestal is een U-buis manometer (4)
geschikt voor het meten van deze druk. De statische
buis moet parallel aan de luchtstroom staan. Een stukje
dun garen aan een stok is een nuttig hulpmiddel voor
het bepalen van de richting van de luchtstroom over
de motor. (Hou dit dan uit de buurt van draaiende
onderdelen
zoals
44 en 45 tonen kenmerkende plaatsen van de statische
buizen bij drukmetingen.

Luchtstroommetingen

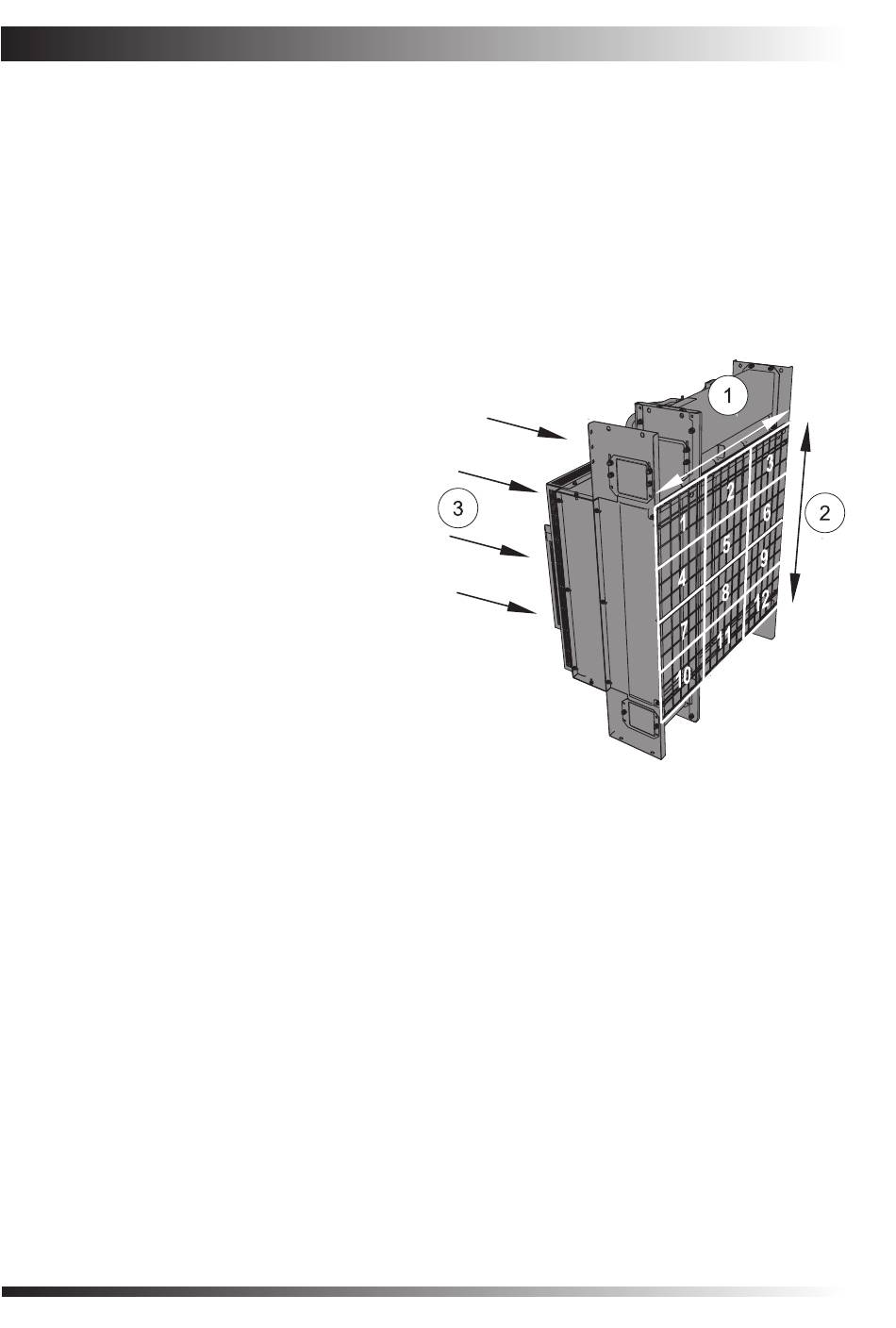

Afbeelding 46.
1
Breedte
2
Hoogte
3
Luchtstroom
In plaats van drukmetingen uit te voeren kan de
luchtstroom door de radiateur worden gemeten.
Dit kan worden gedaan met een anemometer die de
luchtsnelheid meet door een opening met een bekend
oppervlak. Aan de hand daarvan kan het debiet
(volumestroom) worden berekend. Omdat de dichtheid
van de lucht lager wordt bij een hogere temperatuur
moet voor een nauwkeurige meting van de luchtstroom
het aggregaat in werking zijn, maar onbelast, zodat de
luchtstroom minimaal wordt verwarmd.
Er zijn speciale anemometers voor ventilatie en
luchtkanalen, indien mogelijk moet een dergelijk
instrument worden gebruikt. De metingen moeten
worden gedaan op plekken waar de luchtstroom
uniform is. Bij voorkeur direct voorbij de uitstroom
van de radiateur, maar niet voorbij roosters, bochten
en obstakels die tot een ongelijkmatige luchtsnelheid
kunnen leiden. Voor een nauwkeurige meting van
het luchtdebiet worden er bij voorkeur minstens
12
luchtsnelheidsmetingen
uitstroomoppervlak. Het is aan te bevelen een rooster
aan te geven, waarbij elke cel een gelijk oppervlak heeft.
De gemeten luchtsnelheden worden dan gemiddeld
om de totale gemiddelde luchtsnelheid bij de uitstroom
te bepalen. Die wordt dan vermenigvuldigd met het
uitstroom oppervlak om het luchtdebiet te bepalen.
Afbeelding 46 toont een rooster voor het berekenen van
het luchtdebiet.
Zie het Customer Information Pack op de Perkins
Marine website voor informatie over het luchtdebiet van
de ventilators gemonteerd op Perkins aggregaten en
de restrictiegrafieken voor de radiateurs. Als de twee
grafieken op elkaar worden geplaatst geeft het snijpunt
van de grafieken het werkluchtdebiet aan. Als het
Pagina 130
de
ventilator.)
Afbeeldingen
gedaan
over
het
644-6787
Afbeelding 46
