Waterliftsystemen
Opmerking: De maximale retourdruk van de uitlaat
mag nooit hoger zijn dan 15 kPa, wanneer deze
wordt gemeten op minder dan 30,5 cm van de
turbocompressor / uitlaat. Het uitlaatreservoir moet ten
minste 3 maal het volume van de stijgleiding in water
kunnen bevatten. Het reservoir moet in zeilvaartuigen
dichtbij de middenlijn worden gemonteerd.

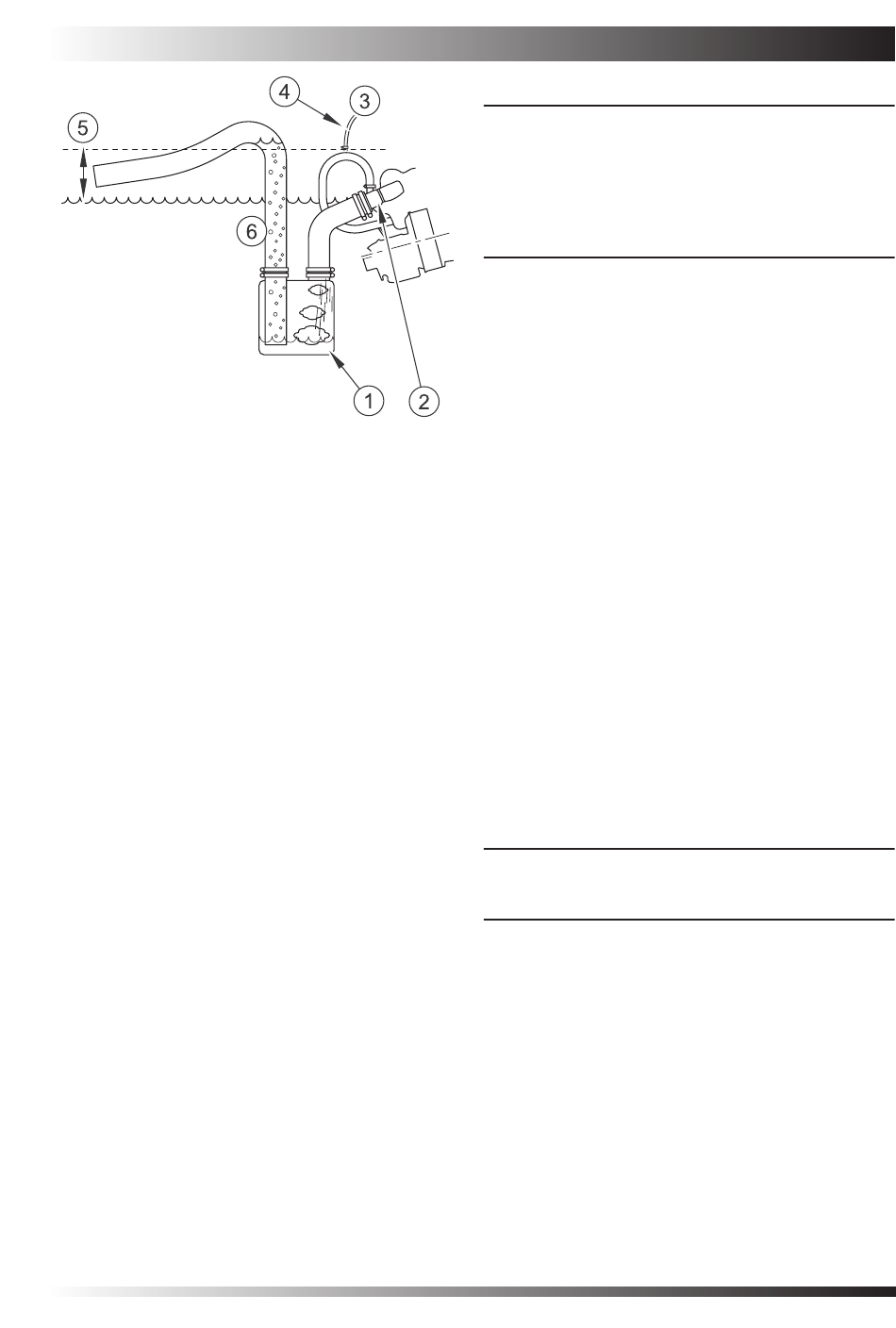

Afbeelding 23 toont de belangrijkste onderdelen van
zo'n systeem, waarin middels uitlaatgassen druk
wordt opgebouwd om een mengeling van gas en
water op te tillen naar een punt dat ver boven de
motor kan liggen. Wanneer de motor wordt uitgezet
bevat het uitlaatreservoir het water dat terugvalt uit
de uitlaatstijgleiding.
Als een ingekocht systeem wordt toegepast moeten
de instructies van de fabrikant nauwgezet worden
opgevolgd. De afbeelding (F) toont de belangrijkste
onderdelen van een dergelijk systeem.
1
Uitlaatreservoir (sluis).
2
Waterinjectiebocht.
3
Afvoer naar overboord.
4
Sifononderbreking met een diameter van
1,27 cm (1/2").
5
Bovenkant van de uitlaatstijgleiding en punt
waarop de sifononderbreking op het leidingwerk
van de motor is aangesloten moeten onder alle
omstandigheden boven de waterlijn blijven
(meestal is een afstand van 450 mm (18") onder
statische omstandigheden voldoende).
6
Uitlaatstijgleiding.
Opmerking: Draai de motor niet onnodig met de
startmotor. Daardoor zou water uit het uitlaatsysteem in
de cilinders kunnen komen.
