Hoofdstuk 5
Demontage
Volg stap 1 t/m 8 onder 'Warmtewisselaar/nakoeler
reinigen'.

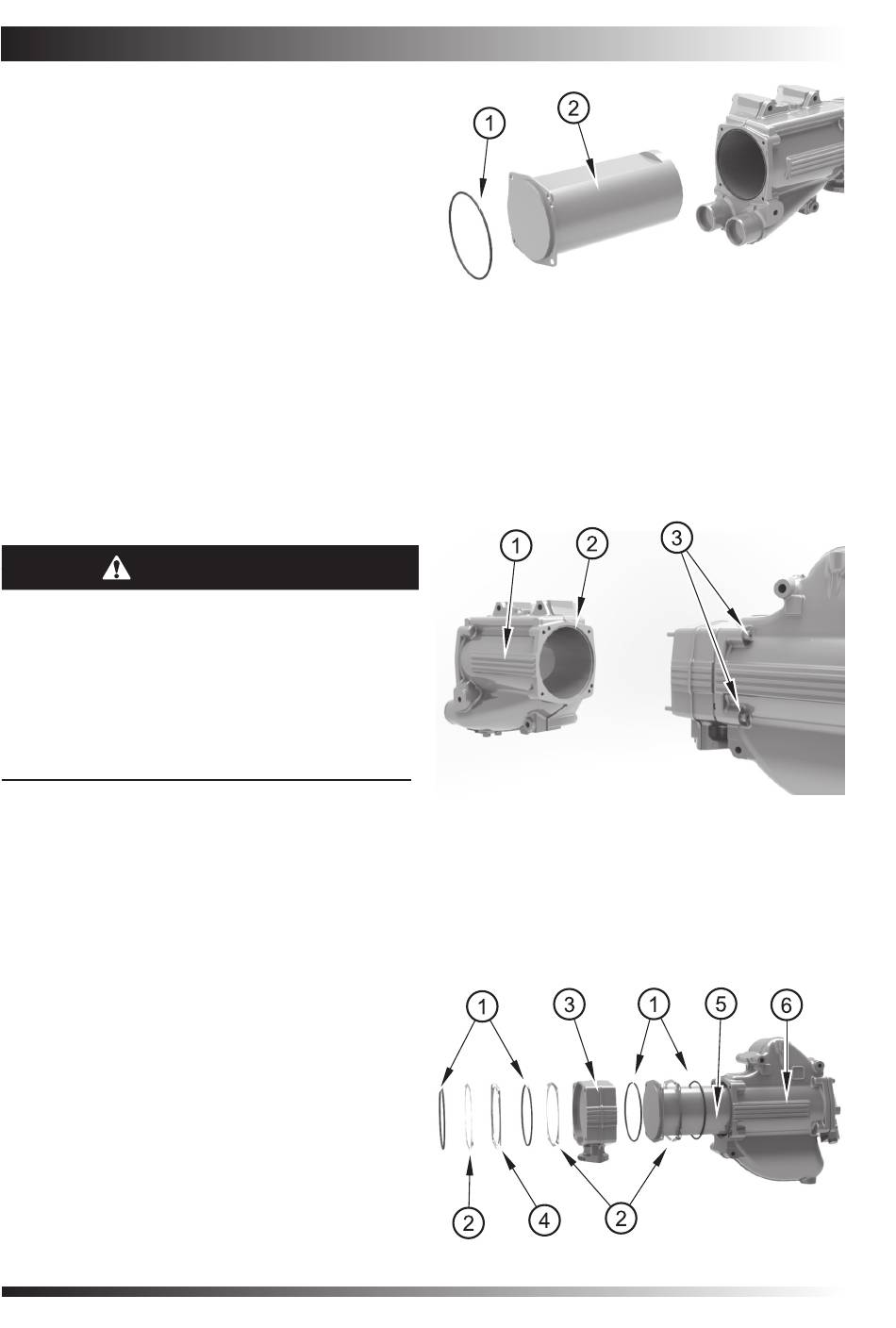

1. Verwijder de O-ringafdichting (afbeelding 19 item 1)
en de buizen (item 2).
2. Draai de bouten (afbeelding 20 item 3) los en
verwijder de behuizing van de warmtewisselaar
(item 1). Verwijder de O-ringafdichting (item 2).
3. De nakoeler kan worden gedemonteerd zoals in
afbeelding 21.
1. O-ring.
2. Afstandsstuk.
3. Adapter.
4. Afstandsstuk.
5. Buizen.
6. Behuizing van nakoeler.
4. De buizen met reinigingsmiddel terugspoelen.
5. De buizen stoomreinigen om restanten te verwijderen.
De vinnen van de nakoelerkern schoonspoelen.
Vastzittende rommel verwijderen.
WAARSCHUWING
Luchtdruk kan tot persoonlijk letsel leiden.
Tijdens het gebruik van luchtdruk moeten geschikte
beschermingsmiddelen worden gedragen.
De maximale luchtdruk voor reinigingsdoeleinden
mag bij het mondstuk niet meer dan 205 kPa
(30 psi) bedragen.
6. De buizen met perslucht drogen in omgekeerde
richting van de normale stroomrichting.
7. Controleer of de kern goed schoon is. Test de
kern onder druk. In de meeste werkplaatsen waar
radiateuronderhoud plaatsvindt, kan een dergelijke
druktest worden uitgevoerd. Het buizenpakket
repareren, indien nodig.
Montage
1. Montage vindt plaats in omgekeerde volgorde van
demontage. De O-ringen moeten echter worden
vernieuwd.
2. Vul het systeem met de juiste koelvloeistof, laat de
motor draaien en controleer op lekkage.
Pagina 52
644-6787
Afbeelding 19
Afbeelding 20
Afbeelding 21
