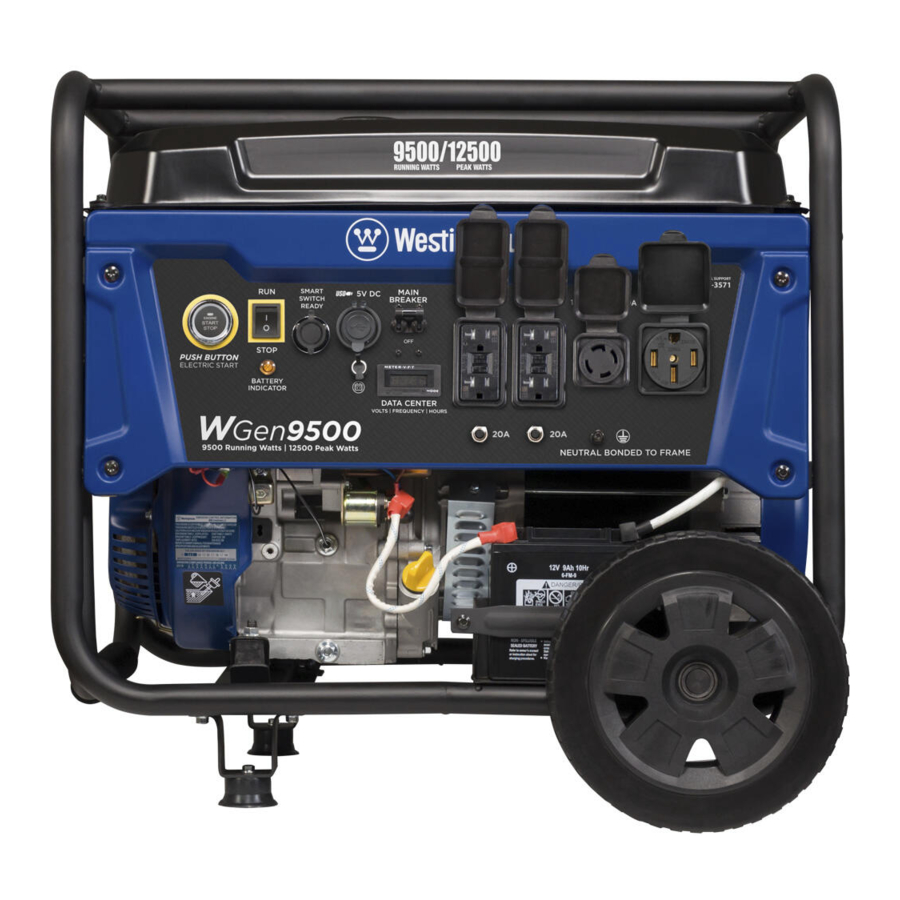

Westinghouse WGen9500 - Draagbare Generator Handleiding

INTRODUCTIE

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

DISCLAIMERS

Alle informatie, illustraties en specificaties in deze handleiding waren van kracht op het moment van publicatie. De illustraties in deze handleiding zijn uitsluitend bedoeld als representatieve referentiebeelden. Wij behouden ons het recht voor om zonder voorafgaande kennisgeving specificaties of ontwerpwijzigingen aan te brengen.

ALLE RECHTEN VOORBEHOUDEN
Alle rechten voorbehouden. Geen reproductie toegestaan ​​in welke vorm dan ook zonder schriftelijke toestemming van Westinghouse Outdoor Power Equipment, LLC.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

SPECIFICATIES

Specificaties
Draaiuren Watt:	9500
Piek Watt:	12500
Nominale spanning:	120/240V
Nominale frequentie:	60 Hz @ 3600 RPM
Fase:	Enkelfasig
Totale Harmonische Vervorming:	≤ 23%
Motorinhoud:	457 cc
Starttype:	Recoil, Electric Start (Elektrische Start), Remote (Afstandsbediening)
Brandstofcapaciteit:	6.6 Gallons (25 Liters)
Brandstoftype:	Loodvrije benzine 87–93 octaan*
Oliecapaciteit:	1.16 Quart (1.1 Liter)
Olietype:	SAE 10W-30
Bougie:	F7TC
Bougieafstand:	0.024 – 0.032 in. (0.60 – 0.80 mm)
Klepinlaat Speling:	0.0031 – 0.0047 in. (0.08 – 0.12 mm)
Klepuitlaat Speling:	0.0051 – 0.0067 in. (0.13 – 0.17 mm)
AC Aardingssysteem:	Nul verbonden met frame
Spanningsregelaar:	AVR
Alternator Type:	Geborsteld
Maximale Omgevingstemperatuur:	104°F (40°C)
Certificeringen:	EPA CARB

*Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het teruggebracht worden binnen dit bereik vóór gebruik. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en ver verwijderd van deuren, ramen en andere ventilatieopeningen. Het maximale wattage en de maximale stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motorconditie enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau, en zal ook afnemen met ongeveer 1% voor elke 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsverklaringen. Het betekent: let op, wees alert, uw veiligheid is in het geding! Lees en leef de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of waardoor de apparatuur niet goed kan functioneren.

Opmerking: Geeft een procedure, handeling of toestand aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Gevaar voor elektrocutie
	Verstikkingsgevaar
	Brandgevaar. Raak geen hete oppervlakken aan.
	Gevaar voor elektrische schok
	Brandgevaar
	Houd veilige afstand
	Tilgevaar
	Lees de instructies van de fabrikant
	Niet gebruiken in natte omstandigheden

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

NOOIT binnenshuis gebruiken, ook niet als deuren en ramen open zijn.

Alleen BUITEN en ver van ramen, deuren en ventilatieopeningen gebruiken.

VEILIGHEIDSINSTRUCTIES

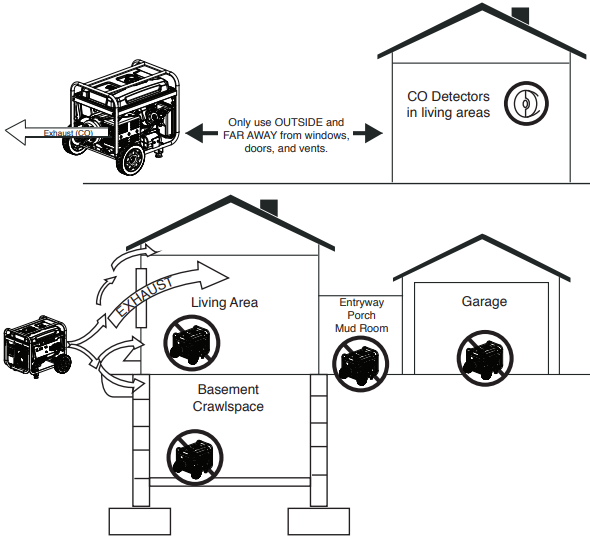

CORRECT GEBRUIK
Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen: ALLEEN buiten en uit de wind gebruiken, ver van ramen, deuren en ventilatieopeningen. Richt de uitlaatgassen weg van bewoonde ruimtes

ONJUIST GEBRUIK
Niet gebruiken op een van de volgende locaties: In de buurt van een deur, raam of ventilatieopening

• Garage
• Kelder
• Kruipruimte
• Woonkamer
• Zolder
• Entree
• Veranda
• Bijkeuken

LET OP Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met stekker en batterijback-up in woonruimtes.

Brand- en elektrocutiegevaar. Sluit de generator niet aan op het elektrische systeem van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
• Gebruik de generator niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator niet met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten correct geaard zijn door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich tijdens het gebruik van de generator ziek, duizelig of zwak begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, omdat u een koolmonoxidevergiftiging kunt hebben.
• Alleen BUITEN en ver van ramen, deuren en ventilatieopeningen gebruiken, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een extra afstand.
•
  Houd tijdens het gebruik en de opslag aan alle kanten van de generator minimaal anderhalve meter vrije ruimte, inclusief boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De hitte die wordt gecreëerd door de uitlaatdemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare objecten te ontsteken.
•
  Raak de uitlaatdemper of de motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of brandbare materialen in de directe baan van de uitlaatgassen.
• Verwijder altijd alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u hem gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Niet roken tijdens het vullen van de generator met benzine.
• Zorg ervoor dat de benzinetank van de generator niet overloopt tijdens het vullen.
• Zet de motor uit en laat hem twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder nooit de brandstofdop als de generator draait. Zet de motor uit en laat de unit minimaal twee minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatdemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Veeg gemorste brandstof van de unit.
• Probeer nooit gemorste brandstof te verbranden.
• Vul de brandstoftank nooit te vol. Laat ruimte over voor de brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator wordt gemorst, veeg dan onmiddellijk alle gemorste vloeistof op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik benzine nooit als schoonmaakmiddel.
• Bewaar alle containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

• In geval van een gasbrand mag u niet proberen de vlam te blussen als de brandstoftankklep in de AAN-stand staat. Het introduceren van een blusser in een generator met een open brandstofklep kan een explosiegevaar creëren.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel te detecteren.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem correct zijn geplaatst.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u de generator gebruikt.

Bij het transporteren of onderhouden van de generator:

• Koppel de bougiestekker los om onbedoeld starten te voorkomen.

Bij het opbergen van de generator:

• Bewaar uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Bewaar geen benzine in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

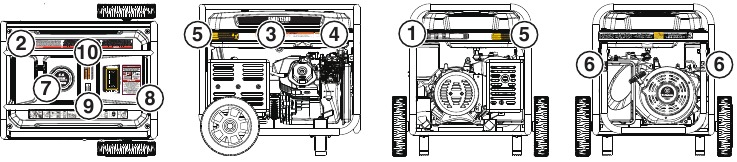

VEILIGHEIDSETIKETTEN EN STICKERS

2.
   Lees de gebruikershandleiding en volg alle veiligheidsprocedures voordat u de generator bedient. Het niet opvolgen van deze instructies kan leiden tot ernstig letsel, schade aan eigendommen of de dood. Voeg nooit brandstof toe aan de generator als de generator heet is of draait. Laat brandstof nooit in contact komen met een draaiende motor of hete generatoronderdelen. Laat de motor altijd afkoelen voordat u brandstof toevoegt. Raak nooit hete oppervlakken aan. Generatoren vormen een risico op schokken, vooral als ze in vochtige of natte omstandigheden worden gebruikt. Houd de generator en opgeslagen brandstof uit de buurt van vuur, vonken en sigaretten. Sluit nooit aan op het elektrische systeem van een gebouw, tenzij een omschakelaar is geïnstalleerd door een gecertificeerde elektricien.
3.
   GEVAAR VOOR GIFTIGE GASSEN. Draaiende motoren geven koolmonoxide af, een geurloos, giftig gas dat misselijkheid, flauwvallen of de dood kan veroorzaken. Start de motor niet binnenshuis of in een afgesloten ruimte, zelfs niet als de ramen en deuren open zijn.

4.
   ALLEEN VOOR ELEKTRISCHE APPARATUUR
   VOOR GEBRUIK IN EEN WEERBESTENDIGE, GOED GEVENTILEERDE RUIMTE
   NEUTRAAL VERBONDEN MET FRAME
5.
   HETE OPPERVLAKKEN
7. NIET TE VOL VULLEN
   6.6 Gal/25 L
   GEBRUIK BRANDSTOFSTABILISATOR
   VOOR OPSLAG
   87 MINIMAAL OCTAAN
8.
   HET GEBRUIK VAN EEN GENERATOR BINNENSHUIS KAN U BINNEN ENKELE MINUTEN DODEN. DE UITLAAT VAN DE GENERATOR BEVAT KOOLMONOXIDE. DIT IS EEN GIFDAT U NIET KUNT ZIEN OF RUIKEN.

NOOIT BINNENSHUIS OF IN EEN GARAGE GEBRUIKEN.
ZELFS NIET ALS DEUREN EN RAMEN OPEN ZIJN

ALLEEN BUITEN EN VER VAN RAMEN, DEUREN EN VENTILATIEOPENINGEN GEBRUIKEN

9.
   Kanker en reproductieve schade - www.P65warnings.ca.gov.
10.
    VUL DE UNIT NOOIT BIJ MET DRAAIENDE MOTOR
    VUL DE UNIT ALTIJD BIJ IN EEN GOED GEVENTILEERDE RUIMTE
    MAAK GEMMORSTE BRANDSTOF ALTIJD SCHOON
    LAAT DE UNIT ALTIJD AFKOELEN VOORDAT U BRANDSTOF BIJVULT.

KENMERKEN

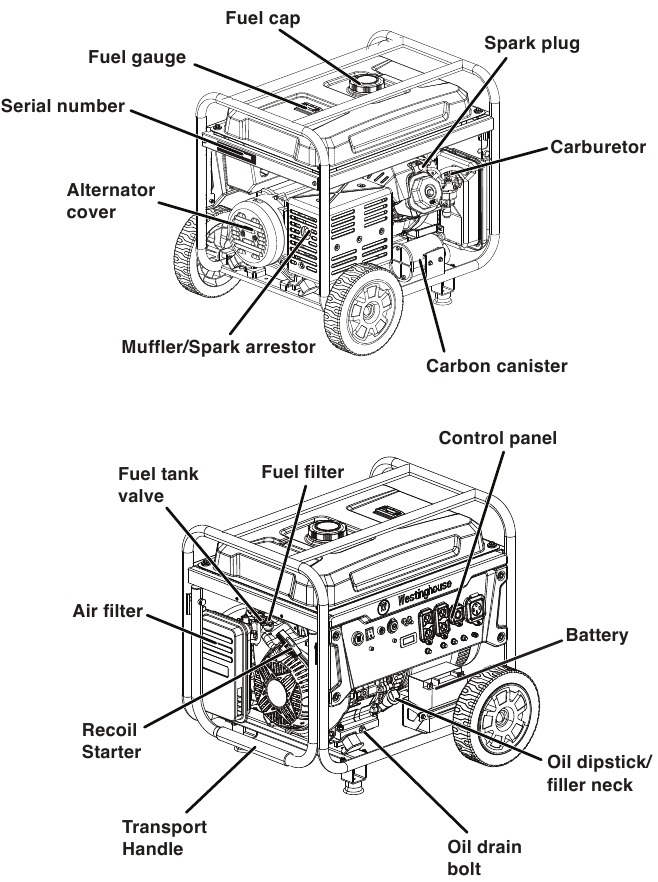

UNITCOMPONENTEN

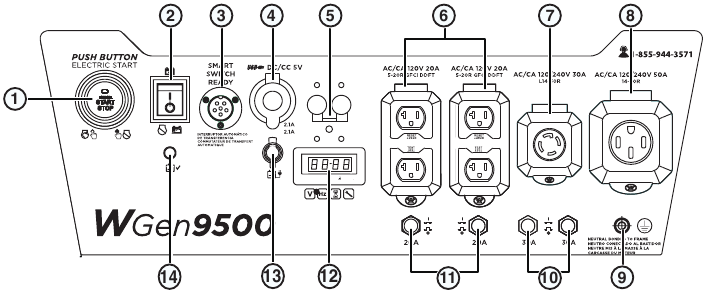

COMPONENTEN VAN HET BEDIENINGSPANEEL

1. Push-Button START/STOP: Druk eenmaal om de motor automatisch te starten. Druk nogmaals om de motor te stoppen.
2. Battery Switch: Zet de batterij AAN en UIT. Moet AAN staan voor elektrisch of starten op afstand.
3. Smart Switch Outlet: Verbindt de Westinghouse ST Switch (apart verkrijgbaar) met het bedieningspaneel.
4. USB Ports: Twee-poorts 5V/2.1A USB-aansluiting. Accepteert Type A USB-stekkers.
5. Main Circuit Breaker: De hoofdcircuitonderbreker regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.
6. 120 Volt AC, 20 Amp Duplex GFCI NEMA 5-20R Receptacles: Stopcontacten kunnen maximaal 20 ampère leveren.
7. 120/240 Volt AC, 30 Amp NEMA 14-30R Twist-Lock Receptacle: Stopcontact kan maximaal 30 ampère leveren.
8. 120/240 Volt AC, 50 Amp NEMA 14-50R Receptacle: Stopcontact kan maximaal 50 ampère leveren.
9. Ground Terminal: De aardklem wordt gebruikt om de generator extern te aarden.
10. 30 Amp AC Circuit Breakers: Circuitonderbrekers beperken de stroom die via elke poot van het NEMA 14-30R-stopcontact kan worden geleverd tot 30 ampère.
11. 20 Amp AC Circuit Breakers: Circuitonderbrekers beperken de stroom die via de NEMA 5-20R-stopcontacten kan worden geleverd tot 20 ampère.
12. Data Center: Schakel om spanning, frequentie, totale urenteller en run-/onderhoudstimer weer te geven.
13. Battery Charging Port: Wordt gebruikt om de batterij op te laden met de meegeleverde batterijlader.
14. Battery Indicator: Geeft aan dat de stroom AAN staat. Het lampje blijft branden terwijl het apparaat AAN staat.

DATACENTER

Voltage: Geeft de huidige spanningsoutput weer.
Frequency (Hz): Geeft de frequentie van de stroomoutput in Hertz weer.
Lifetime Hours: Geeft de totale gebruiksuren weer.
Run Time/Maintenance: Geeft de huidige looptijd weer. Wordt gereset naar nul bij het afsluiten. Onderhoudsherinnering wordt weergegeven wanneer vereist.

Maintenance Codes: (Onderhoudscodes:)
P25: Change engine oil (Motorolie verversen)
P50: Clean air filter, Change engine oil (Luchtfilter reinigen, motorolie verversen)
P100: Change engine oil, clean air filter, replace fuel filter (Motorolie verversen, luchtfilter reinigen, brandstoffilter vervangen)

Druk op de Mode-knop om door de gegevensweergavemodi te bladeren.

INHOUD VAN DE VERPAKKING

Gewichtgevaar. Vraag altijd om hulp bij het optillen van de generator.

1. Open de doos voorzichtig.
2. Verwijder en bewaar de inhoud van de doos.
3. Verwijder en gooi de verpakkingsbak weg.
4. Vouw de bovenkant van de plastic zak die de generator omsluit open.
5. Snijd voorzichtig de verticale hoeken van de doos af om toegang te krijgen tot de generator.
6. Recycle of verwijder het verpakkingsmateriaal op de juiste manier.

INHOUD VAN DE VERPAKKING

• Gebruikershandleiding
• Snelstartgids/Onderhoudsschema
• Sleutelhanger voor starten op afstand (bevestigd aan de terugslagstarter)
• 1,16 Quart (1,1 Liter) fles SAE 10W-30 olie
• Batterijlader
• Bougiedopsleutel
• Olie trechter
• Montagesleutel
• Wiel- en montagevoetcomponenten

Item	Quantity
Montagevoet	2
Flensbout, M8	4
Wiel	2
Assenpen	2
Wasmachine	2
Splitpen	2

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

VOETEN EN WIELEN INSTALLEREN

LET OP
Voor het monteren van de generator moet het apparaat aan één kant worden opgetild. Installeer de montagevoeten en wielen voordat u brandstof of olie toevoegt.

1. Plaats de generator op een vlakke ondergrond.
2. Kantel de generator op een stuk karton of ander zacht materiaal om de frameverf te beschermen en te voorkomen dat de generator gaat schuiven.
3. Installeer met de meegeleverde sleutel de montagevoeten op het frame zoals afgebeeld.

4. Installeer de wielen zoals afgebeeld.


Opmerking: De wielen zijn alleen bedoeld voor handtransport. De wielen zijn niet geschikt om de generator te slepen, noch op de weg, noch off-road.

MONTAGE

EERSTE OLIEVULLING

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten of aan te zwengelen voordat deze op de juiste manier is gevuld met de aanbevolen olie. Het niet toevoegen van motorolie voor het starten zal ernstige schade aan de motor veroorzaken.

LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde olietypes kan ernstige schade aan de motor veroorzaken die niet onder de garantie valt.

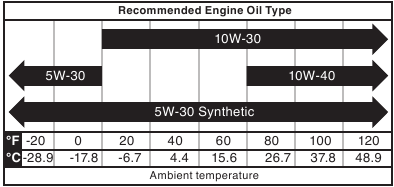

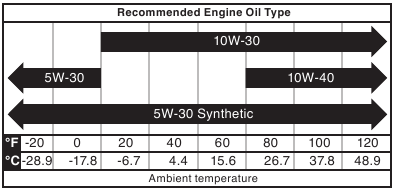

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

1. Verwijder op een vlakke ondergrond de oliepeilstok.

2. Voeg met behulp van de meegeleverde trechter en olie olie toe in de olievulhals.

Opmerking: Omdat er mogelijk nog restolie van de fabriek in de motor zit, voegt u de olie stapsgewijs toe tegen het einde van de fles om te voorkomen dat de motor overloopt. Zie Motoroliepeil controleren in het gedeelte Onderhoud.

3. Plaats de oliepeilstok terug en draai deze met de hand vast.

BRANDSTOF

Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank of ander brandstofartikel dat kapot, gesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvulling kan ertoe leiden dat brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Brand- en explosiegevaar. Tank de generator nooit bij terwijl de motor draait. Schakel altijd de motor uit en laat de generator twee minuten afkoelen voordat u gaat tanken.

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Schade aan de motor of apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87–93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN gas-oliemengsel.
• Pas de motor NIET aan om op alternatieve brandstoffen te draaien.
• Tank NIET binnenshuis.
• Creëer GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van brandstof en helpt voorkomen dat er afzettingen ontstaan die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik. Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator gaat tanken. Laat de generator vijf minuten draaien, zodat de stabilisator het hele brandstofsysteem kan behandelen.

DE BRANDSTOFTANK VULLEN

1. Schakel de generator UIT en laat deze minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.

LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.

4. Voeg langzaam de aanbevolen brandstof toe. Niet te vol vullen. Vul alleen tot de rode maximale vulring op het brandstoffilter dat zichtbaar is in de vulhals.

5. Plaats de brandstofdop terug.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

SLUIT DE BATTERIJ AAN

Er is een snelaansluiting voor de batterij voorgeïnstalleerd op de batterij. Verwijder de kabelbinder waarmee de stekkers vastzitten en duw vervolgens stevig om ze aan te sluiten.

Opmerking: De generator is uitgerust met een batterijoplaadfunctie. Zodra de motor draait, zal een kleine lading de batterij langzaam opladen.

WERKING

LOCATIE VAN HET APPARAAT

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

NOOIT binnenshuis gebruiken in een huis of garage, ZELFS NIET als deuren en ramen open zijn.

Alleen BUITEN gebruiken en ver verwijderd van ramen, deuren en ventilatieopeningen.

Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator nooit bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of een andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal zoals zand of grasresten kan ervoor zorgen dat er vuil door de generator wordt opgenomen dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (zelfs als hij niet in werking is). De generator moet een vrije ruimte van ten minste 1,5 m (5 ft.) hebben tot alle brandbare materialen.

Gebruik de generator niet achter in een SUV, camper, aanhangwagen, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats die geen adequate koeling van de generator en/of de uitlaatdemper mogelijk maakt. Sluit generatoren NIET op tijdens het gebruik.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd zorgvuldig rekening met wind- en luchtstromen bij het plaatsen van de generator.

AARDING

Gevaar voor elektrische schok. Het niet correct aarden van de generator kan leiden tot een elektrische schok.

LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

Het generatornulpunt is verbonden met het frame. Er is een permanente geleider tussen de generator (statordraad) en het frame. Als deze generator alleen wordt gebruikt met apparatuur met snoer en stekker die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat de unit wordt geaard. Andere methoden om de generator te gebruiken kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.

Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

DE VERBONDEN NULPUNT LOSKOPPELEN
Het verwijderen van het verbonden nulpunt schakelt de aardlekschakelaarbeveiliging van de 5-20R-stopcontacten uit. Het verbonden nulpunt mag alleen onder specifieke omstandigheden worden verwijderd. Raadpleeg een gekwalificeerde elektricien om te bepalen of uw situatie vereist dat u het verbonden nulpunt loskoppelt.

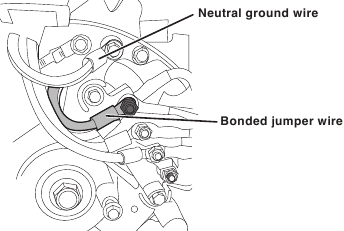

1. Verwijder de dynamoafdekking.

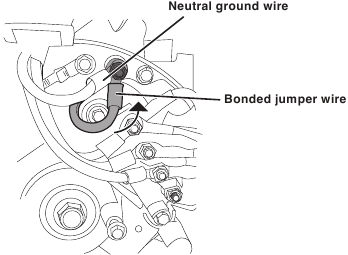

2. Verwijder de verbonden jumperdraad en installeer de moer opnieuw.


3. Verwijder de moer waarmee de nuldraad is bevestigd en bevestig de verbonden jumperdraad. Installeer de moer opnieuw.

4. Installeer de dynamoafdekking opnieuw.

Breng een nieuw label "NEUTRAAL NIET VERBONDEN" aan over het label "NEUTRAAL VERBONDEN MET FRAME" aan de voorkant van het bedieningspaneel.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd per 1000 voet verhoogde hoogte vanaf zeeniveau.

Aanpassing voor grote hoogte is vereist voor gebruik op hoogten van meer dan 2.000 ft. (762 m). Werking zonder deze aanpassing zal leiden tot verminderde prestaties, een hoger brandstofverbruik en verhoogde emissies.

LET OP
Gebruik de generator niet op hoogten lager dan 2.000 ft. (762 m) met de set voor grote hoogte geïnstalleerd. Er kan motorschade optreden.

Carburateurset voor grote hoogte

Onderdeel# 518076-1

STARTEN OP AFSTAND

Controleer of het gebied rond de generator vrij is voordat u de generator op afstand start.

De sleutelhanger voor starten op afstand die bij de generator wordt geleverd, moet aan de terugslaghendel of het bedieningspaneel worden bevestigd. Als uw unit zonder sleutelhanger is verzonden, neem dan contact op met de klantenservice van Westinghouse.

De generator kan op afstand worden gestart vanaf maximaal 99 voet (30 meter) met behulp van de sleutelhanger voor starten op afstand.

Opmerking: Naarmate de batterijen in de sleutelhanger voor starten op afstand leeg raken, zal de operationele afstand afnemen.

DE AFSTANDSBEDIENING KOPPELEN
Vervangende batterijen voor de afstandsbediening: (2) CR2016
Als de sleutelhanger voor starten op afstand is vervangen of opnieuw moet worden gekoppeld aan de generator, volg dan deze procedure.

1. Zet de batterijschakelaar van de generator in de AAN-stand. Het stroomindicatielampje gaat branden.
2. Houd de rode koppelingsknop aan de zijkant van het bedieningspaneel ingedrukt totdat de START/STOP-knop oplicht.
3. Houd de STOP-knop op de sleutelhanger ingedrukt totdat de START/STOP-knop UITgaat. Laat de knop los. De START/STOP-knop gaat branden nadat de knop is losgelaten.
4. Houd de START-knop op de sleutelhanger ingedrukt totdat de START/STOP-knop UITgaat. Laat de knop los. De START/STOP-knop gaat branden nadat de knop is losgelaten.
5. Druk op de koppelingsknop aan de zijkant van het bedieningspaneel totdat de START/STOP-knop UITgaat. Laat de knop los.
6. Zet de batterijschakelaar van de generator in de UIT-stand. De afstandsbediening is nu gekoppeld.

INLOOPERIODE

Voor een correcte inloopperiode mag u niet meer dan 50% van het nominale vermogen (4750 watt) overschrijden tijdens de eerste vijf uur gebruik.
Varieer de belasting af en toe om statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te laten inslijten.

VOORDAT U DE UNIT START

Controleer of:

• De generator op een veilige, geschikte plaats is geplaatst.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor is gevuld met olie.
• Alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens het gebruik.

DE MOTOR STARTEN

1. Controleer of er brandstof in de benzinetank zit.
2. Draai de brandstofkeuzeschakelaar op het bedieningspaneel naar benzinegebruik.
3. Draai de brandstoftankkraan in de AAN-stand.

4. Duw de batterijschakelaar in de AAN-stand
5. Kies de startmethode:
   1. Starten op afstand: Houd de START-knop op de sleutelhanger voor starten op afstand één seconde ingedrukt.
   2. Starten met drukknop: Houd de motor START/STOP-knop twee seconden ingedrukt.
   3. Starten met terugslag: Sluit de choke handmatig als de motor koud is. Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u meer weerstand voelt en trek vervolgens snel.

Koude start: Sluit de choke door deze naar rechts te bewegen in de richting van de voorste handgreep van de generator.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker uit het stopcontact.

   Start of stop de generator nooit met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen van de motor te stabiliseren.
3. Houd de START/STOP-knop één seconde ingedrukt of druk één seconde op STOP op de sleutelhanger voor starten op afstand.

Opmerking: Als de generator zelden wordt gebruikt, draait u de brandstoftankkraan anders in de UIT-stand om de resterende brandstof in de vlotterbak van de carburateur te beperken. De motor stopt wanneer de brandstof in de carburateur en de brandstofleiding op is.

4. Duw de batterijschakelaar in de UIT-stand.

GEBRUIKSFREQUENTIE

Als de generator niet vaak of met tussenpozen wordt gebruikt (langer dan een maand tot het volgende gebruik), raadpleeg dan de paragrafen Batterijonderhoud en Opslag van deze handleiding voor informatie over het opladen van de batterij en brandstofdegradatie.

AC-STROOMONDERBREKERS

De stroomonderbrekers schakelen automatisch uit (OFF) als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact. De hoofdstroomonderbreker schakelt automatisch uit (OFF) als de gecombineerde belasting van de stopcontacten hoger is dan 40 ampère.

Als een AC-stroomonderbreker automatisch uitschakelt (OFF), controleer dan of het apparaat correct werkt en de nominale belastingscapaciteit van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer inschakelt (ON).

Stopcontact Stroomonderbrekers	Hoofdstroomonderbreker

APPARAATCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.

Zorg ervoor dat de generator voldoende continu (draaiend) en piek (start) vermogen kan leveren voor de items die u tegelijkertijd wilt gebruiken.

Er moet rekening worden gehouden met de totale vermogensbehoefte (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden meestal informatie over de classificatie in de buurt van het model- of serienummer.

Om de vermogensbehoefte te bepalen:

1. Selecteer de items die u tegelijkertijd wilt gebruiken.
2. Tel de continue (draaiende) watts van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Zie de wattage referentietabel op de volgende pagina.
3. Schat hoeveel piek (start) watts u nodig heeft. Piekvermogen is de korte stroomstoot die nodig is om elektrisch aangedreven gereedschappen of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren op hetzelfde moment starten, kan het totale piekvermogen worden geschat door alleen de item(s) met het hoogste extra piekvermogen toe te voegen aan het totale nominale vermogen van stap 2.

Voorbeeld:

Gereedschap of Apparaat	Draaiende Watts*	Start Watts*
RV Airconditioner (11.000 BTU)	1010	1600
TV (buis type)	300	0
RV Koelkast	180	600
Radio	200	0
Licht (75 Watt)	300	0
Koffiezetapparaat	600	0
	2590 Totaal Draaiende Watts*	1600 Hoogste Start Watts*
	Totaal Draaiende Watts	2590
	Hoogste Start Watts	+ 1600
	Totaal Benodigde Start Watts	4190

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

STROOMBEHEER

Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de stopcontacten van de generator aangesloten zijn voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door de belastingen opeenvolgend toe te voegen, als volgt:

1. Start de motor, met niets aangesloten op de generator, zoals beschreven in deze handleiding.
2. Steek de eerste belasting in en schakel deze in, bij voorkeur de grootste belasting die u heeft.
3. Laat de generatoroutput stabiliseren (motor loopt soepel en aangesloten apparaat werkt naar behoren).
4. Steek de volgende belasting in en schakel deze in.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal de stappen 4 en 5 voor elke extra belasting.

Wattage Referentie
Gereedschap of Apparaat	Geschatte Draaiende Watts*	Geschatte Start Watts*
Gloeilampen (4 stuks x 75 Watt)	300	0
TV (buis type)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of Vriezer	700	2200
Bronpomp (1/3 pk)	1000	2000
Kachel (1/2 pk)	800	2350
Radio	200	0
Boor (3/8", 4 ampère)	440	600
Cirkelzaag (Heavy Duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis in lopen, vergroten het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om binnenartikelen van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034 veiligheidsnormen bij het gebruik van de generator. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver verwijderd van bewoonde ruimtes, met de uitlaat gericht naar een open plek.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.

Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde 3-polige verlengkabels, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische waarde van het gereedschap of apparaat de nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

AFMETINGEN VERLENGKABEL

Gebruik alleen geaarde 3-polige verlengkabels die zijn gemarkeerd voor gebruik buitenshuis en die geschikt zijn voor de elektrische belasting.

Totaal	Minimale Dikte, Geschikt Voor Buitengebruik
Ampèrage	Tot 15 M (50 FT)	Tot 30 M (100 FT)
Tot 10A
Tot 15A
Tot 20A
Tot 30A
Tot 35A

ST-SCHAKELAAR

De wGen9500DF is compatibel met de ST-schakelaar, apart verkrijgbaar. Wanneer de netspanning is ingeschakeld, levert deze stroom (tot 120V @ 20A) aan de apparaten die zijn aangesloten op het 5-20R stopcontact op de ST-schakelaar. Wanneer de netspanning uitvalt, schakelt de ST-schakelaar automatisch de ingangsstroom over van het elektriciteitsnet naar de generatorstroom. Wanneer de netspanning is hersteld, schakelt de ST-schakelaar de ingangsstroom terug naar het elektriciteitsnet. Ga naar www.westinghouseoutdoorpower.com voor meer informatie.

VERVOEREN

Gewicht gevaar. Vraag altijd om hulp bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen het vaste frame van de generator om de unit op te tillen of om lastbegrenzers zoals touwen of spanbanden te bevestigen. Probeer de generator niet op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd de unit tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren of, indien mogelijk, laat de brandstof leeglopen of laat de motor draaien totdat de brandstoftank leeg is voordat u hem vervoert.
• De generatorwielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, noch op de weg, noch off-road.
• Gebruik de uitschuifbare handgreep voor transport met één persoon. Gebruik de handgreep alleen als de generator UIT staat, stilstaat en op een horizontaal oppervlak staat. Gebruik de handgreep niet om de generator volledig van de grond te tillen, te slepen of om hem op zijn kop te zetten.

Zet de generator niet op zijn kop en leg hem niet op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

ONDERHOUDSHERINNERINGEN

Onderhoudsherinneringscodes worden op het Data Display getoond op basis van de levensduur in uren van het apparaat. De onderhoudscodes worden weergegeven totdat het apparaat wordt uitgeschakeld. Raadpleeg het gedeelte Onderhoud voor specifieke procedures.

Onderhoudscode	Vereist onderhoud
P25	Motorolie verversen
P50	Motorolie verversen, luchtfilter reinigen
P100	Motorolie verversen, luchtfilter reinigen

Per ongeluk opstarten. Koppel de bougiestekker los van de bougie en koppel de snelle batterijaansluitingen los bij het uitvoeren van onderhoud aan de generator.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uurlijkse of kalenderintervallen, afhankelijk van wat het eerst voorkomt. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

Voor elk gebruik

Motorolie controleren

Na de eerste 25 uur of de eerste maand

Motorolie verversen

Na 50 uur of elke 6 maanden

Motorolie verversen1 Luchtfilter reinigen2

Na 100 uur of elke 6 maanden

Vonkenvanger inspecteren/reinigen Bougie inspecteren/reinigen Klepspeling inspecteren/afstellen3

Na 300 uur of elk jaar

Bougie vervangen Luchtfilter vervangen

¹ Vervang de olie elke maand bij zware belasting of hoge temperaturen.
² Vaker reinigen in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
³ Het wordt aanbevolen om de service te laten uitvoeren door een geautoriseerde Westinghouse-service dealer.

VERVANGINGSONDERDELEN VOOR ONDERHOUD

Omschrijving	Onderdeelnummer
Luchtfilter	5692
Carterplug ring	94004
Vonkenvanger	6866
Batterij, 14 AH	511012
Bougie	97108

LUCHTFILTER ONDERHOUD

Gebruik nooit benzine of andere brandbare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk afwasmiddel om het luchtfilter te reinigen.

Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak de bovenste en onderste clips los en verwijder vervolgens de luchtfilterafdekking.

3. Verwijder de luchtfilters. Gebruik perslucht om het grove luchtfilter te reinigen.

Opmerking: Het schuimrubberen luchtfilterelement is met olie doordrenkt. Gebruik een geschikte reinigingscontainer.

LET OP
Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

4. Verwijder het schuimrubberen luchtfilter en was het door het element onder te dompelen in een oplossing van huishoudelijk afwasmiddel en warm water. Knijp langzaam in het schuim om het grondig te reinigen.

LET OP
Draai of scheur het schuimrubberen luchtfilterelement NIET tijdens het reinigen of drogen. Oefen alleen een langzame maar stevige knijpbeweging uit.

5. Spoel het luchtfilterelement af door het onder te dompelen in schoon water en een langzame knijpbeweging toe te passen. Laat het filter volledig drogen.

LET OP
Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

6. Dompel het schuimrubberen luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
7. Installeer het schuimrubberen luchtfilter in de behuizing en vervolgens het grove luchtfilter. Installeer de luchtfilterafdekking en zet deze vast met de afdekclips.

CONTROLE MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan versnelde slijtage veroorzaken en/of de levensduur van de motor verkorten.

Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen.

De omgevingstemperatuur heeft invloed op de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of elke 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek de omgeving van de oliepeilstok schoon.
3. Verwijder de oliepeilstok en veeg de peilstok schoon.

4. Steek de peilstok in de olievulhals zonder hem vast te schroeven. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige bedrijfsbereik bevindt tussen de lage (L) en hoge (H) markeringen op de peilstok.
5. Als het oliepeil laag is, voeg dan geleidelijk de aanbevolen motorolie toe en controleer opnieuw totdat het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Vul NIET te veel. Als het oliepeil boven de volledige markering op de peilstok staat, laat dan de olie aflopen om het oliepeil te verlagen tot de volledige markering.
6. Plaats de oliepeilstok terug en draai hem handvast aan.

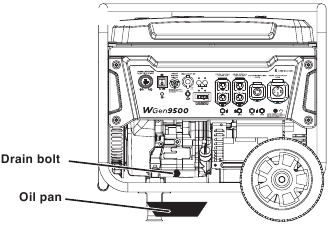

MOTOROLIE VERVERSEN

Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen. Ververs de olie terwijl de motor nog warm is van gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek de omgeving van de oliepeilstok schoon. Verwijder de peilstok en veeg hem schoon.
3. Plaats een oliepan (of een geschikte container) onder de olieaftapplug.
4. Verwijder met een 10 mm sleutel de olieaftapplug en laat de olie weglopen.

5. Installeer de olieaftapplug en draai hem stevig vast.
   Opmerking: Een nieuwe carterplug ring wordt aanbevolen bij elke olieverversing.
6. Giet langzaam olie in de olievulhals totdat het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel.
   Maximale oliecapaciteit: 1,16 Quart (1,1 Liter)
7. Installeer de oliepeilstok en draai hem handvast aan.

LET OP
Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIE ONDERHOUD

Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiestekker door de bougiestekker stevig recht van de motor af te trekken.
3. Reinig het gebied rond de bougie.
4. Verwijder de bougie met de meegeleverde bougiedopsleutel.

LET OP
Oefen nooit een zijdelingse belasting uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.

5. Inspecteer de bougie. Vervang als de elektroden putjes vertonen, verbrand zijn of de isolator is gescheurd. Gebruik alleen een aanbevolen vervangende bougie.
6. Meet de bougie-elektrodeafstand met een draadtype voelermaat. Corrigeer indien nodig de opening door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)

7. Installeer de bougie voorzichtig met de hand vast en draai vervolgens nog 3/8 tot 1/2 slag vast met de bougiesleutel.
8. Bevestig de bougiestekker.

VONKENVANGER SERVICE

Laat de uitlaat volledig afkoelen voordat u de vonkenvanger onderhoudt. Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Het niet reinigen van de vonkenvanger zal leiden tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder de afdekschroeven en de uitlaatklep. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.

3. Verwijder voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een staalborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Vervang de vonkenvanger als deze beschadigd is.
4. Installeer de vonkenvanger en de uitlaatklep opnieuw.

BATTERIJ ONDERHOUD

De batterij die bij de generator is geleverd, is volledig opgeladen. Een batterij kan wat lading verliezen als deze gedurende langere tijd niet wordt gebruikt.

Opmerking: Eenmaal gestart, laadt de generator de batterij op na 30-60 minuten gebruik.

Laad de batterij 6-8 uur op. Een rood lampje op de oplader geeft aan dat het opladen bezig is. Een groen lampje geeft aan dat het opladen is voltooid. Laad op in een droge ruimte.

1. Steek de oplader in de batterij-oplaadpoort op het bedieningspaneel.
2. Steek het stopcontactuiteinde van de batterijlader in een 120 Volt AC-stopcontact.

BATTERIJ VERVANGING

De batterij bevat zwavelzuur (elektrolyt), dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming bij het werken in de buurt van de batterij. Houd kinderen uit de buurt van de batterij.

Batterijpolen, aansluitingen bevatten lood en loodverbindingen. Was uw handen na hantering.

1. Draai de bout op de batterij-houdplaat los en verwijder deze en zwenk de plaat naar buiten.
2. Koppel de snelle aansluitstekkers los en verwijder de batterij uit het apparaat.
3. Koppel de snelle kabelaansluitingen los van de batterij.
4. Sluit op de vervangende batterij de witte (-) snelle aansluitkabel aan op de negatieve pool van de batterij. Schuif de rubberen beschermhoes over de verbindingshardware.
5. Sluit de rode (+) snelle aansluitkabel aan op de positieve pool van de batterij. Schuif de rubberen beschermhoes over de verbindingshardware.
6. Installeer de batterij in de generator. Installeer de batterij-houdplaat opnieuw en draai de bout vast.
7. Sluit de snelle aansluitstekker aan.

LET OP
Gooi de gebruikte batterij op de juiste manier weg volgens de richtlijnen van uw plaatselijke of nationale overheid.

OPSLAG

Een goede opslagvoorbereiding is vereist voor een probleemloze werking en een lange levensduur van de generator.

LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren en gom-, vernis- en corrosieopbouw in brandstofleidingen, brandstofkanalen en de motor veroorzaken. Deze corrosieve opbouw beperkt de brandstoftoevoer, waardoor de motor na een langere opslagperiode mogelijk niet meer start. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Volledig gebruik van brandstofstabilisator wordt aanbevolen. Volg de gebruiksaanwijzing van de fabrikant.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen service vereist.
2 tot 6 maanden	Vul met verse benzine en voeg benzine stabilisator toe. Tap de carburateurvlotterbak af.
6 maanden of langer	Tap de brandstoftank en de carburateurvlotterbak af.

KORTE TERMIJN OPSLAG

• Laat de generator minimaal 30 minuten afkoelen voor opslag.
• Plaats alle beschermende afdekkingen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder eventueel vuil van de koelopeningen van de uitlaat.
• Bewaar de generator op een goed geventileerde, droge plaats, uit de buurt van vonken, open vuur, waakvlammen, warmte en andere ontstekingsbronnen, zoals ruimtes met een vonkenproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator of benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontsteking hebben.
• Met de motor en het uitlaatsysteem koel en alle oppervlakken droog, dekt u de generator af om stof buiten te houden. Gebruik geen plastic zeil als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJN OPSLAG

Zelfs goed gestabiliseerde brandstof kan residu achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, tap dan de vlotterbak af om gom- en vernisopbouw in de carburateur te voorkomen.

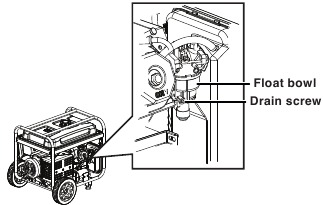

DE VLOTTERBAK AFTAPPEN

1. Zet de brandstoftankkraan in de "OFF" (UIT) stand.
2. Zoek de aftapschroef aan de onderkant van de carburateurvlotterbak.

3. Plaats een geschikte benzinecontainer onder de aftapschroef om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.

DE BRANDSTOFTANK AFTAPPEN

Als u de generator langer dan zes maanden opslaat, tap dan de brandstoftank af om brandstofscheiding, aantasting en afzettingen in het brandstofsysteem te voorkomen.

1. Draai de brandstoftankdop los. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.
4. Start de generator en laat hem draaien totdat de generatormotor stopt.
5. Zet de batterijschakelaar in de "OFF" (UIT) stand.
6. Koppel de snelle batterijaansluitstekkers los.
7. Verwijder de bougie.
8. Doe een theelepel motorolie in de cilinder en trek aan de trekstarterhendel totdat er weerstand wordt gevoeld. In deze stand komt de zuiger omhoog tijdens de compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de trekstarterhendel voorzichtig terugkeren.
9. Installeer de bougie opnieuw. Laat de bougiestekker losgekoppeld om onbedoeld starten te voorkomen.

KLEPSPELING

LET OP
Het controleren en afstellen van de klepspeling moet worden uitgevoerd wanneer de motor koud is.

1. Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie, zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan de trekstarterhendel te trekken. Kijkend door het bougiegat moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten op het BDP van de compressieslag. Als dit niet het geval is, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


	Inlaatklep	Uitlaatklep
Klepspeling	0,0031 - 0,0047 inch (0,08 - 0,12 mm)	0,0051 - 0,0067 inch (0,13 - 0,17 mm)
Koppel	8-12 N•m	8-12 N•m

6. Als een afstelling nodig is, houdt u de tuimelaarpen vast en draait u de stelmoer van de pen los.
7. Draai de tuimelaarpen om de gespecificeerde speling te verkrijgen. Houd de tuimelaarpen vast en draai de stelmoer van de pen opnieuw vast tot het gespecificeerde koppel.
   Koppel: 12 N•m
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het tuimelaardeksel en de bougie.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Engine will not start (Motor start niet)	Battery switch in the OFF position (Batterijschakelaar in de UIT-stand).	Turn battery switch to the ON position (Zet de batterijschakelaar in de AAN-stand).
	Out of fuel (Brandstof op).	Refuel (Tank bij).
	Bad fuel, generator stored without treating or draining gasoline, or refueled with bad gasoline (Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine).	Drain the fuel tank (Tap de brandstoftank af). Refuel with fresh gasoline (Tank bij met verse benzine).
	Dirty air filter (Vervuild luchtfilter).	Clean the air filter (Reinig het luchtfilter).
	Low engine oil level stopped generator (Laag motoroliepeil heeft de generator gestopt).	If low oil LED illuminated, turn battery switch to the OFF position (Als de LED voor laag oliepeil brandt, zet dan de batterijschakelaar in de UIT-stand). Add engine oil (Voeg motorolie toe).
	Spark plug wet with fuel (flooded engine) (Bougie nat van brandstof (overstroomde motor)).	Wait five minutes (Wacht vijf minuten). Turn battery switch to the OFF position (Zet de batterijschakelaar in de UIT-stand). Pull recoil handle rapidly several times (Trek meerdere keren snel aan het startkoord). If the generator does not start, remove spark plug and dry (Als de generator niet start, verwijder dan de bougie en droog deze).
	Spark plug faulty, fouled, or improperly gapped. Gap or replace the spark plug. Reinstall (Bougie defect, vervuild of verkeerd afgesteld. Stel de bougie af of vervang deze. Installeer opnieuw).
	Fuel filter restricted, fuel system malfunction, fuel pump failure, ignition malfunction, valves stuck, etc. (Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, etc.).	Contact Westinghouse customer service tollfree at 1 (855) 944-3571.
	Battery drained (Batterij leeg).	Use the recoil handle to start the generator (Gebruik het startkoord om de generator te starten). Charge the battery (Laad de batterij op).
	Choke partially open or closed due to weak or disconnected battery (Choke gedeeltelijk open of gesloten door zwakke of losgekoppelde batterij).	Manually set the choke (Stel de choke handmatig in). See Maintenance section (Zie het onderhoudsgedeelte).
Engine starts, then shuts down (Motor start en valt dan uit)	Out of fuel (Brandstof op).	Refuel (Tank bij).
	Incorrect engine oil level (Incorrect motoroliepeil).	Check engine oil level (Controleer het motoroliepeil).
	Dirty air filter (Vervuild luchtfilter).	Clean the air filter (Reinig het luchtfilter).
	Contaminated fuel (Vervuilde brandstof).	Drain the fuel tank (Tap de brandstoftank af). Refuel with fresh gasoline (Tank bij met verse benzine).
	Defective low oil level switch (Defecte schakelaar voor laag oliepeil).	Contact Westinghouse customer service tollfree at 1 (855) 944-3571.
Engine lacks power (Motor heeft te weinig vermogen)	Air filter restricted (Luchtfilter verstopt).	Clean or replace air filter (Reinig of vervang het luchtfilter).
	Bad fuel, generator stored without treating or draining gasoline, or refueled with bad gasoline (Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine).	Drain the fuel tank (Tap de brandstoftank af). Refuel with fresh gasoline (Tank bij met verse benzine).
	Fuel filter restricted, fuel system malfunction, fuel pump failure, ignition malfunction, valves stuck, etc. (Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, etc.).	Contact Westinghouse customer service tollfree at 1 (855) 944-3571.
Engine runs rough or bogs when load applied (Motor loopt onregelmatig of hapert bij belasting)	Dirty air filter (Vervuild luchtfilter).	Clean the air filter (Reinig het luchtfilter).
	Generator overloaded (Generator overbelast).	Unplug some devices (Koppel een aantal apparaten los).
	Faulty power tool or appliance (Defect gereedschap of apparaat).	Replace or repair tool or appliance (Vervang of repareer het gereedschap of apparaat). Stop and restart the engine (Stop en start de motor opnieuw).
	Fuel filter restricted, fuel system malfunction, fuel pump failure, ignition malfunction, valves stuck, etc. (Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsstoring, vastzittende kleppen, etc.).	Contact Westinghouse customer service tollfree at 1 (855) 944-3571.
No power at AC receptacles (Geen stroom bij AC-stopcontacten)	AC circuit breaker/s tripped (AC-stroomonderbreker(s) geactiveerd).	Check AC loads and reset circuit breaker/s (Controleer de AC-belasting en reset de stroomonderbreker(s)).
	Faulty power tool or appliance (Defect gereedschap of apparaat).	Replace or repair tool or appliance (Vervang of repareer het gereedschap of apparaat). Stop and restart the engine (Stop en start de motor opnieuw).
	Faulty generator (Defecte generator).	Contact Westinghouse customer service tollfree at 1 (855) 944-3571.

ONTPLOFTE TEKENING

ONTPLOFTE TEKENING A

NO.	PART#	DESCRIPTION (BESCHRIJVING)
1		CRANKCASE ASSEMBLY (CARTERSAMENSTELLING)
1.1	270203	CRANKCASE (CARTER)
1.2	93002	AXLE BEARING (ASLAGER)
1.3	93512	CRANKCASE OIL SEAL (CARTER OLIEKEERRING)
1.4	93514	SWING ROD OIL SEAL (SCHOMMELSTANG OLIEKEERRING)
1.5	263901	RACKING BAR (HEFBOOMSTANG)
1.6	96806	SWINGING ROD GASKET (SCHOMMELSTANG PAKKING)
1.7	263902	RETAINING CLIP (BORGCLIP)
1.8	265102	OIL SENSOR ASSEMBLY (OLIESENSOR SAMENSTELLING)
1.9	91329	BOLT M6X16 (BOUT M6X16)
1.10	269901	RUBBER CABLE BLOCK (RUBBER KABELBLOK)
1.11	245104	CHARGING COIL (LAADSPOEL)
2	270304	BALANCE SHAFT (BALANSAS)
3	270305	CRANKSHAFT (KRUKAS)
4		ALTERNATOR KIT ASSEMBLY (ALTERNATOR KIT SAMENSTELLING)
4.1	266102	VALVE LIFTER (KLEPSTOTER)
4.2	272003	CAMSHAFT ASSEMBLY (NOKKENAS SAMENSTELLING)
4.3	261901	PUSH ROD (STOTSTANG)
5		CRANKCASE COVER ASSEMBLY (CARTERDEKSEL SAMENSTELLING)
5.1	93002	AXLE BEARING (ASLAGER)
5.2	93512	CRANKCASE OIL SEAL (CARTER OLIEKEERRING)
5.3	240904	CRANKCASE LOCATING PIN (CARTER POSITIEVEER)
5.4	270102	CRANKCASE COVER (CARTERDEKSEL)
5.5	93015	AXLE BEARING (ASLAGER)
5.6	274301	CENTRIFUGAL GOVERNOR GEAR ASSEMBLY (CENTRIFUGAAL REGELAAR TANDWIEL SAMENSTELLING)
5.7	265604-295	DIPSTICK (OLIEPEILSTOK)
5.8	96092	CRANKCASE SEAL WASHER (CARTER AFDICHTRING)
5.9	91349	BOLT M8X40 (BOUT M8X40)
6		SPEED GOVERNOR ASSEMBLY (TOERENTAL REGELAAR SAMENSTELLING)
6.1	264001	SPEED REGULATING ARM (TOERENTAL REGELARM)
6.2	91325	BOLT M6X12 (BOUT M6X12)
6.3	274401	SHROUD ASSEMBLY, UPPER (KAPPENSAMENSTELLING, BOVEN)
6.4	262701	THROTTLE LEVER (GAS HENDEL)
6.5	264201	SPRING C (VEER C)
6.6	274101	SPRING B (VEER B)
7		PISTON & PISTON RING ASSEMBLY (ZUIGER & ZUIGERVEER SAMENSTELLING)
7.1	271204	PISTON (ZUIGER)
7.2	271602	PISTON RING ASSEMBLY (ZUIGERVEER SAMENSTELLING)
7.3	271501	CONNECTING ROD ASSY (DRIVSTANG SAMENSTELLING)
7.4	275501	PISTON PIN (ZUIGERPEN)
7.5	261301	PISTON PIN RING (ZUIGERPEN RING)
8		CYLINDER HEAD ASSEMBLY (CILINDERKOP SAMENSTELLING)
8.1	271002	CYLINDER HEAD (CILINDERKOP)
8.2	271702	INTAKE VALVE (INLAATKLEP)
8.3	275902	EXHAUST VALVE (UITLAATKLEP)
8.4	261807	AIR INLET SPRING LOWER SEAT (LUCHTINLAATVEER ONDERSTE ZITTING)
8.5	93513	VALVE SEAL (KLEPSEAL)
8.6	266002	VALVE SPRING (KLEPVEER)
8.7	261805	AIR INLET SPRING SEAT (LUCHTINLAATVEER ZITTING)
8.8	262201	VALVE RETAINER ASSEMBLY (KLEPHOUDER SAMENSTELLING)
8.9	262101	ROCKING ARM (KLEPNOCK)
8.10	261806	TOP CAP (BOVENKANT DOP)
8.11	91016	AIR INLET STUD STUD BOLT (LUCHTINLAAT STUDS TAPBOUT)
8.12	91007	AIR EXHAUST STUD STUD BOLT (LUCHTUITLAAT STUDS TAPBOUT)
8.13	94206	SPRING WASHER (VEERRING)
8.14	90011	NUT M8 (MOER M8)
8.15	96083	EXHAUST SEAL WASHER (UITLAAT AFDICHTRING)
8.16	260901	CYLINDER HEAD LOCATING PIN (CILINDERKOP POSITIEVEER)
8.17	96093	CYLINDER HEAD GASKET (CILINDERKOP PAKKING)
8.18	91321	SCREW M10X80 (SCHROEF M10X80)
8.19	270501	WIND-LEAD-COVER (WIND-LEID-KAP)
8.20	91325	BOLT M6X12 (BOUT M6X12)
8.21	96078	AIR INTAKE GASKET (LUCHTINLAAT PAKKING)
8.22	262301	CARBURETOR CONNECTION BLOCK (CARBURATEUR AANSLUITBLOK)
8.23	260802	VALVE LOCK CLAMP (KLEPVERGRENDELINGS KLEM)
8.24	91818	ROCKING ARM TIGHTENING BOLT (KLEPNOCK AANDRAAIBOUT)
8.25	95207	MUFFLER CONNECTING PIPE (DEMPER AANSLUITPIJP)
9	97108	SPARK PULG (BOUGIE)
10		CYLINDER HEAD COVER ASSEMBLY (CILINDERKOP DEKSEL SAMENSTELLING)
10.1	261104	CYLINDER HEAD COVER (CILINDERKOP DEKSEL)
10.2	91819	CYLINDER HEAD COVER FASTENING BOLT (CILINDERKOP DEKSEL BEVESTIGINGSBOUT)
10.3	95606	BLAST PIPE (BLAASPIJP)
11		CARBURETOR ASSEMBLY (CARBURATEUR SAMENSTELLING)
11.1	272810	CARBURETOR (CARBURATEUR)
11.2	249904	STEPPER MOTOR (STAPPENMOTOR)
11.3	92007	SCREW M4X8 (SCHROEF M4X8)
11.4	244202	SPRING (VEER)
11.5	249905	STEPPER MOTOR DRIVE SHAFT (STAPPENMOTOR AANDRIJFAF)
11.6	269909	BRACKET (BEUGEL)
11.7	95713L	FUEL LINE (BRANDSTOFLIJN)
11.8	94403	FUEL LINE CLAMP (BRANDSTOFLIJN KLEM)
11.9	94401	FUEL LINE SLEEVE (BRANDSTOFLIJN MOF)
11.10	260801	CABLE CLIP (KABELKLIP)
12		AIR FILTER ASSEMBLY (LUCHTFILTER SAMENSTELLING)
12.1	90016	NUT M6 (MOER M6)
12.2	272902-052	AIR FILTER ASSEMBLY (LUCHTFILTER SAMENSTELLING)
13		IGNITOR ASSEMBLY (ONTSTEKER SAMENSTELLING)
13.1	97518	IGNITER (ONTSTEKER)
13.2	91331	BOLT M6X25 (BOUT M6X25)
14		FLYWHEEL ASSEMBLY (VLIEGWIEL SAMENSTELLING)
14.1	270401	FLYWHEEL ASSEMBLY (VLIEGWIEL SAMENSTELLING)
14.2	264601	IMPELLER (IMPELLER)
14.3	264501	STARTER PULLEY (STARTERPOELIE)
14.4	90004	FLYWHEEL NUT (VLIEGWIELMOER)
15		STARTER MOTOR ASSEMBLY (STARTMOTOR SAMENSTELLING)
15.1	91348	BOLT M8X35 (BOUT M8X35)
15.2	97415	STARTING MOTOR ASSEMBLY (STARTMOTOR SAMENSTELLING)
16		RECOIL STARTER ASSEMBLY (TERUGTREKSTARTER SAMENSTELLING)
16.1	274716-221B	STARTER ASSEMBLY (STARTER SAMENSTELLING)
16.2	5910-221	RECOIL STARTER ASSEMBLY (TERUGTREKSTARTER SAMENSTELLING)
16.3	5943	PULLING HANDLE (TREKHENDEL)
16.4	91325	BOLT M6X12 (BOUT M6X12)
17	91817	OIL DRAIN BOLT (OLIEAFTAPPUNT)
18	94004	OIL DRAIN BOLT WASHER (OLIEAFTAPPUNT RING)
19	96075	HEADCOVER SEAL WASHER (KOPDEKSEL AFDICHTRING)
20	96081	CARBURETOR GASKET (CARBURATEUR PAKKING)
21	5692	AIR FILTER (LUCHTFILTER)
22	96086	AIR FILTER GASKET (LUCHTFILTER PAKKING)

ONTPLOFTE TEKENING B

NO.	PART#	DESCRIPTION (BESCHRIJVING)
1		FRAME ASSEMBLY (FRAME SAMENSTELLING)
1.1	774013-116	FRAME (FRAME)
1.2	531314	DAMPING BEARING B (DEMPINGSLAGER B)
1.3	90013	NUT M10 (MOER M10)
1.4	90011	NUT M8 (MOER M8)
1.5	91327	BOLT M6X12 (BOUT M6X12)
1.6	91343	BOLT M8X16 (BOUT M8X16)
1.7	544307	FRAME WIRE (FRAME DRAAD)
1.8	94009	TOOTH WASHER (TANDRING)
1.9	96120	PAPER WASHER (PAPIEREN RING)
1.10	530606-116	FUEL TANK BRACKET (BRANDSTOFTANK BEUGEL)
1.11	90018	NUT M8 (MOER M8)
2		FOOT BRACKET ASSEMBLY (VOETBEUGEL SAMENSTELLING)
2.1	91343	BOLT M8X16 (BOUT M8X16)
2.2	525608-116	SUPPORT,FRAME (STEUN, FRAME)
2.3	531115	RUBBER PAD (RUBBER PAD)
2.4	91333	BOLT M6X28 (BOUT M6X28)
2.5	90023	LOCK NUT M6 (BORGMOER M6)
3	60210004	AIR FILTER BRACKET ASSEMBLY (LUCHTFILTER BEUGEL SAMENSTELLING)
3.1	540602	AIR FILTER BRACKET (LUCHTFILTER BEUGEL)
3.2	1148457120036	ENGINE ASSEMBLY (MOTOR SAMENSTELLING)
3.3	549605	DUST BOARD (STOFPLAAT)
3.4	91322	BOLT M5X12 (BOUT M5X12)
3.5	90016	NUT M6 (MOER M6)
3.6	549604	DUST BOARD (STOFPLAAT)
3.7	539602	CRANKCASE COVER (CARTERDEKSEL)
4		CARBON CANNISTER ASSEMBLY (KOOLSTOFFILTER SAMENSTELLING)
4.1	95123	CARBON CANISTER AND FUEL TANK CONNECTING PIPE (KOOLSTOFFILTER EN BRANDSTOFTANK VERBINDINGSPIJP)
4.2	91327	BOLT M6X12 (BOUT M6X12)
4.3	94423	FUEL HOSE CLAMP (BRANDSTOFSLANG KLEM)
4.4	94408	FUEL HOSE CLAMP (BRANDSTOFSLANG KLEM)
4.5	543601L	CANISTER ASSEMBLY (FILTER SAMENSTELLING)
4.6	95124	CARBON CANISTER AND AIR FILTER CONNECTING PIPE (KOOLSTOFFILTER EN LUCHTFILTER VERBINDINGSPIJP)
4.7	94402	FUEL HOSE CLAMP (BRANDSTOFSLANG KLEM)
5		HANDLE ASSEMBLY (HENDEL SAMENSTELLING)
5.1	527603	PLUG (PLUG)
5.2	527612	BOLT M10 (BOUT M10)
5.3	526620-116	HANDLE ASSEMBLY (HENDEL SAMENSTELLING)
5.4	528607	RUBBER,HANDLE (RUBBER, HENDEL)
6		WHEEL ASSEMBLY (WIEL SAMENSTELLING)
6.1	94207	FLAT WASHER (PLATTE RING)
6.2	523646	WHEEL (WIEL)
6.3	524619	AXLE (AS)
6.4	548302	COTTER PIN (SPLINT)
7		FUEL TANK ASSEMBLY (BRANDSTOFTANK SAMENSTELLING)
7.1	700375L-116	FUEL TANK (BRANDSTOFTANK)
7.2	6861	FUEL GAUGE (BRANDSTOFMETER)
7.3	91460	BOLT M6X25 (BOUT M6X25)
7.4	518202	FUEL SWITCH (BRANDSTOF SCHAKELAAR)
7.5	94403	FUEL LINE CLAMP (BRANDSTOFLIJN KLEM)
8		MUFFLER ASSEMBLY (DEMPER SAMENSTELLING)
8.1	520305	MUFFLER BRACKET (DEMPER BEUGEL)
8.2	91343	BOLT M8X16 (BOUT M8X16)
8.3	96002	MUFFLER CONNECTING PIPE GASKET (DEMPER AANSLUITPIJP PAKKING)
8.4	94206	SPRING WASHER (VEERRING)
8.5	705944	MUFFLER ASSEMBLY (DEMPER SAMENSTELLING)
8.6	91347	BOLT M8X30 (BOUT M8X30)
9		ALTERNATOR ASSEMBLY (ALTERNATOR SAMENSTELLING)
9.1	759016	ROTOR STATOR ASSEMBLY (ROTOR STATOR SAMENSTELLING)
9.2	599019	CARBON BRUSH (KOOLBORSTEL)
9.3	6560	TERMINAL ASSEMBLY (AANSLUITING SAMENSTELLING)
9.4	532301	REAR BEARING CARRIER (ACHTERSTE LAGERDRAGER)
9.5	96813	GASKET (PAKking)
9.6	91717	BOLT M10X1.25X283 (BOUT M10X1.25X283)
9.7	91614	BOLT M6X200 (BOUT M6X200)
9.8	91322	BOLT M5X12 (BOUT M5X12)
9.9	534813	AVR
9.10	533302-221	ALTERNATOR COVER (ALTERNATOR DEKSEL)
9.11	532303-052	TAIL BRACKET FIXING PLATE (ACHTERBEUGEL BEVESTIGINGSPLAAT)
9.12	91512	BOLT M5X230 (BOUT M5X230)
9.13	90009	NUT M5 (MOER M5)
9.14	91323	M5X16
9.15	544610	SHORT CIRCUITING CONNECTION (KORTSLUITVERBINDING)
9.16	94204	SPRING WASHER (VEERRING)
10		BATTERY COMPONENTS (ACCU COMPONENTEN)
10.1	542802-116	BATTERY PLATE (ACCU PLAAT)
10.2	91327	BOLT M6X12 (BOUT M6X12)
10.3	91325	BOLT M6X12 (BOUT M6X12)
10.4	60040040	BATTERY CABLE KIT (ACCUKABEL KIT)
11		CONTROL PANEL ASSEMBLY (BEDIENINGSPANEEL SAMENSTELLING)
11.1	714354	PANEL COMPLETE (PANEEL COMPLEET)
11.2	536002	SWITCH (SCHAKELAAR)
11.3	6393	INDICATOR LIGHT (INDICATOR LAMPJE)
11.4	6502	IGNITION SWITCH (CONTACTSCHAKELAAR)
11.5	6488	SMART SWITCH (SLIMME SCHAKELAAR)
11.6	6796	DC SOCKET (DC CONTACTDOOS)
11.7	6387	SOCKET (CONTACTDOOS)
11.8	6434-38	BREAKER (SCHAKELAAR)
11.9	6041	DATA CENTER (DATACENTRUM)
11.10	6275	SOCKET (CONTACTDOOS)
11.11	6845	WATERPROOF CAP (WATERDICHTE DOP)
11.12	6439-20	22A THERMAL PROTECTOR (22A THERMISCHE BEVEILIGING)
11.13	6385	SOCKET (CONTACTDOOS)
11.14	6848	WATERPROOF CAP (WATERDICHTE DOP)
11.15	6439-30	22A THERMAL PROTECTOR (22A THERMISCHE BEVEILIGING)
11.16	6254	SOCKET (CONTACTDOOS)
11.17	6850	WATERPROOF CAP (WATERDICHTE DOP)
11.18	6386	GROUND BOLT ASSEMBLY (AARDBOUT SAMENSTELLING)
11.19	96120	PAPER WASHER (PAPIEREN RING)
11.20	91327	BOLT M6X12 (BOUT M6X12)
12	99010	SPARK PLUG WRENCH (BOUGIESLEUTEL)
13	99504	FUNNEL (TRECHTER)
14	511076	CHARGER (OPLADER)
15	99546	OIL BOTTLE (OLIE FLES)
16	99025	WRENCH 10 & 13 MM ENDS (SLEUTEL 10 & 13 MM UITEINDEN)
17	6866	SPARK ARRESTER (VONKENVANGER)
18	518801	FUEL TANK FILTER (BRANDSTOFTANK FILTER)
19	519215	FUEL TANK CAP (BRANDSTOFTANK DOP)
20	511012	BATTERY (ACCU)

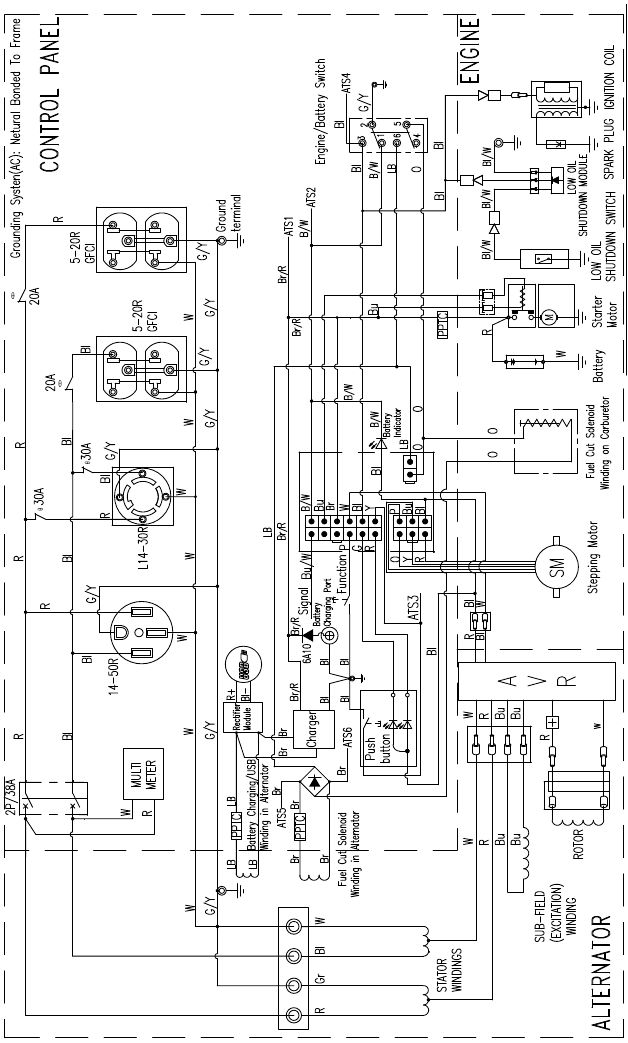

SCHEMA'S

Bl	Black (Zwart)	Br	Brown (Bruin)	G/Y	Green/Yellow (Groen/Geel)
O	Orange (Oranje)	Br/R	Brown/Red (Bruin/Rood)	Bl/W	Black/White (Zwart/Wit)
Bu	Blue (Blauw)	LB	Light Blue (Lichtblauw)	P	Pink (Roze)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WGen9500 - Draagbare Generator Handleiding

Beschikbare talen
