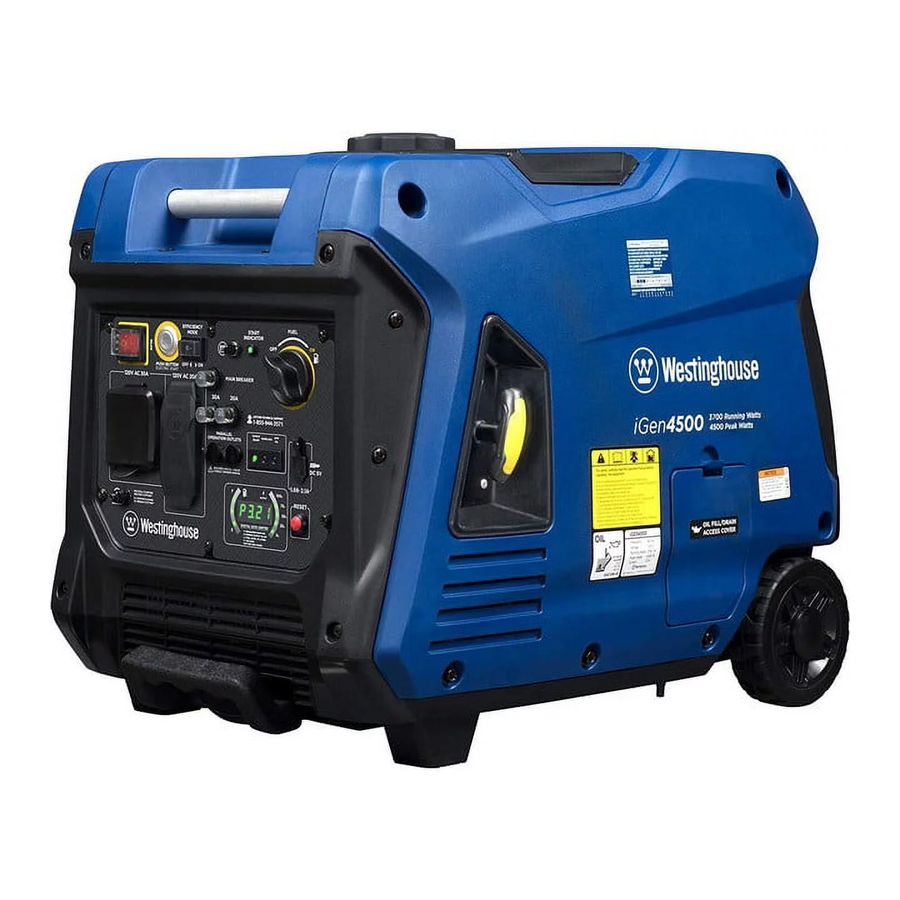

Westinghouse iGen4500 - Handleiding digitale invertergenerator

Inhoud

INLEIDING


Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan bekend is dat ze in de staat Californië kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

DISCLAIMERS

Alle informatie, illustraties en specificaties in deze handleiding waren van kracht op het moment van publicatie. De illustraties in deze handleiding zijn uitsluitend bedoeld als representatieve referentiebeelden. We behouden ons het recht voor om specificaties of ontwerpwijzigingen aan te brengen zonder kennisgeving.

ALLE RECHTEN VOORBEHOUDEN

Alle rechten voorbehouden. Reproductie in welke vorm dan ook is niet toegestaan zonder schriftelijke toestemming van Westinghouse Outdoor Power Equipment, LLC.


Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.
BEWAAR DEZE INSTRUCTIES

SPECIFICATIES

Specificaties iGen4500
Draaiende watt: 3700
Piekvermogen: 4500
Nominale spanning: 120V
Nominale frequentie: 60 Hz
Fase: Enkelfasig
Totale harmonische vervorming: ≤ 3%
Motorinhoud: 224 cc
Starttype: Terugslag, elektrische start, afstandsbediening
Brandstofcapaciteit: 3,4 gallons (12,8 liter)
Brandstoftype: 87-93 octaan*
Oliecapaciteit: 0,63 US qt (0,60 l)
Olietype: 10W-30
Bougie: 97109 - F7RTC

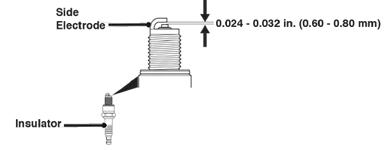

Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)
Kleppenspeling inlaat: 0,0031 – 0,0047 inch (0,08 – 0,12 mm)
Kleppenspeling uitlaat: 0,0051 – 0,0067 inch (0,13 – 0,17 mm)
AC-aardingssysteem: Zwevend neutraal
Spanningsregelaar: Digitaal
Alternatortype: Permanente magneet
Maximale omgevingstemperatuur: 104°F (40°C)
Certificeringen:
  • EPA
  • CARB
  • CSA Group

*Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85.

UPDATES
Scan de volgende QR-code met de camera van uw smartphone om naar de link te worden geleid.

KENNISGEVING
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het terug in dit bereik worden gebracht voordat het wordt gebruikt. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en uit de buurt van deuren, ramen en andere ventilatieopeningen. Het maximale wattage en de maximale stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-waarde van de brandstof, de omgevingstemperatuur, de hoogte, de motorcondities, enz. Het maximale vermogen daalt ongeveer 3,5% voor elke 1000 voet boven zeeniveau en daalt ook ongeveer 1% voor elke 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).

PRODUCTREGISTRATIE
Voor probleemloze garantiedekking is het belangrijk om uw Westinghouse-generator te registreren.
U kunt zich registreren door:

  • Het productregistratiekaartje in de doos in te vullen en op te sturen.
  • Uw product online te registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
  • De volgende QR-code met de camera van uw smartphone te scannen. U wordt doorgestuurd naar de mobiele registratielink.
  • De volgende productinformatie te sturen naar:
    Westinghouse Outdoor Power
    Garantieregistratie
    777 Manor Park Drive Columbus, OH 43228
    Voor uw administratie
    Aankoopdatum:
    Modelnummer:
    Serienummer:
    Plaats van aankoop:


Bewaar uw aankoopbewijs voor probleemloze garantiedekking.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.
waarschuwingDit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsverklaringen. Het betekent: let op, wees alert, uw veiligheid is in het geding! Lees en houd u aan de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.

Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool Omschrijving
waarschuwing Veiligheidswaarschuwingssymbool
Gevaar voor elektrocutie
Gevaar voor verstikking
Gevaar voor brandwonden. Raak geen hete oppervlakken aan.
Gevaar voor elektrische schokken
Brandgevaar
Houd veilige afstand
Gevaar bij het tillen
Lees de instructies van de fabrikant
Niet gebruiken in natte omstandigheden

VEILIGHEIDSINSTRUCTIES

CORRECT GEBRUIK

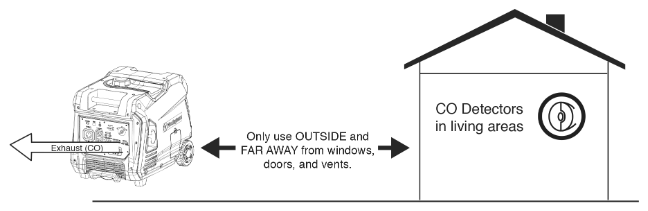

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen
CORRECT GEBRUIK

  • Gebruik ALLEEN buiten en in de windrichting, ver van ramen, deuren en ventilatieopeningen.
  • Leid de uitlaatgassen weg van bewoonde ruimtes

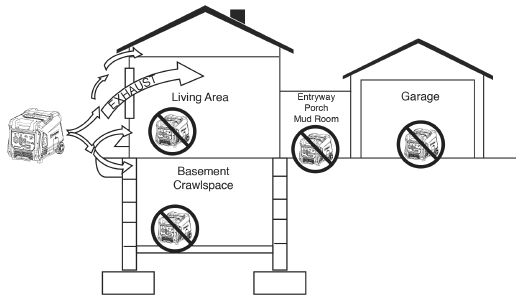

INCORRECT GEBRUIK
Gebruik de generator niet op een van de volgende locaties:
INCORRECT GEBRUIK

  • In de buurt van een deur, raam of ventilatieopening
  • Garage
  • Kelder
  • Kruipruimte
  • Woonruimte
  • Zolder
  • Entree
  • Veranda
  • Bijkeuken

LET OP
Installeer op batterijen werkende koolmonoxidemelders of insteekbare koolmonoxidemelders met batterijback-up in woonruimtes.


HET GEBRUIK VAN EEN GENERATOR BINNENSHUIS KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. DE UITLAATGAS VAN DE GENERATOR BEVAT KOOLMONOXIDE. DIT IS EEN
GIF DAT U NIET KUNT ZIEN OF RUIKEN.

NOOIT BINNENSHUIS OF IN DE GARAGE GEBRUIKEN, ZELFS NIET ALS DE DEUREN EN RAMEN OPEN STAAN.

GEBRUIK DE GENERATOR ALLEEN BUITEN EN VER VAN RAMEN, DEUREN EN VENTILATIEOPENINGEN.


Brand- en elektrocutiegevaar. Sluit de generator niet aan op het elektriciteitsnet van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.


Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, opspattend water of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

  • Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
  • Gebruik de generator niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
  • Gebruik de generator niet met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
  • Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten goed geaard zijn door middel van een derde draad of dubbel geïsoleerd zijn.
  • Wanneer deze generator wordt gebruikt om een elektrische installatie van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
  • Als u zich tijdens het gebruik van de generator ziek, duizelig of zwak begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
  • Gebruik de generator alleen BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. Uw specifieke huis- en/of windomstandigheden kunnen een grotere afstand vereisen.
  • Houd tijdens het gebruik en de opslag aan alle zijden van de generator, inclusief boven het hoofd, minimaal 1,5 meter vrije ruimte aan. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De warmte die wordt gegenereerd door de geluiddemper en de uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare voorwerpen te ontsteken.
  • Raak de geluiddemper of de motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of brandbare of ontvlambare materialen in de directe baan van de uitlaatgassen.
  • Verwijder altijd gereedschap of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u hem gebruikt.
  • Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

BRANDSTOFVEILIGHEID

  • Bewaar brandstof in een container die is goedgekeurd voor benzine.
  • Niet roken tijdens het vullen van de generator met benzine.
  • Zorg ervoor dat de gastank van de generator niet overloopt tijdens het vullen.
  • Zet de motor uit en laat hem vijf minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
  • Verwijder nooit de brandstofdop wanneer de generator draait. Zet de motor uit en laat het apparaat minstens vijf minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de geluiddemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken stevig vast.
  • Veeg gemorste brandstof van het apparaat.
  • Probeer nooit gemorste brandstof te verbranden.
  • Vul de brandstoftank nooit te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
  • Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan eventuele gemorste vloeistof onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
  • Draag een veiligheidsbril tijdens het tanken.
  • Gebruik nooit benzine als schoonmaakmiddel.
  • Bewaar containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

  • Probeer in geval van een gasbrand de vlam niet te doven als de brandstofklep in de gasstand staat. Het introduceren van een blusser in een generator met een open brandstofklep kan een explosiegevaar veroorzaken.
  • Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel op te sporen.
  • Gasdampen kunnen een brand veroorzaken als ze worden ontstoken.
  • Benzine is een huidirritant en moet onmiddellijk worden verwijderd als het in contact komt met de huid.

Bij het starten van de generator:

  • Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem goed op hun plaats zitten.
  • Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u de generator gebruikt.
  • Zorg ervoor dat de generator op een vlakke ondergrond staat voordat u hem gebruikt.

Bij het transporteren of onderhouden van de generator:

  • Koppel de bougiekabel los om onbedoeld starten te voorkomen.

Bij het opbergen van de generator:

  • Bewaar de generator uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
  • Bewaar geen gas in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

VEILIGHEIDSETIKETTEN EN -STICKERS

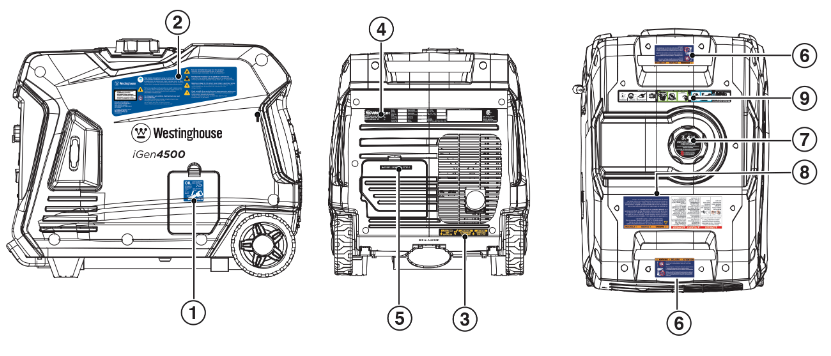

VEILIGHEIDSETIKETTEN EN -STICKERS - Deel 1

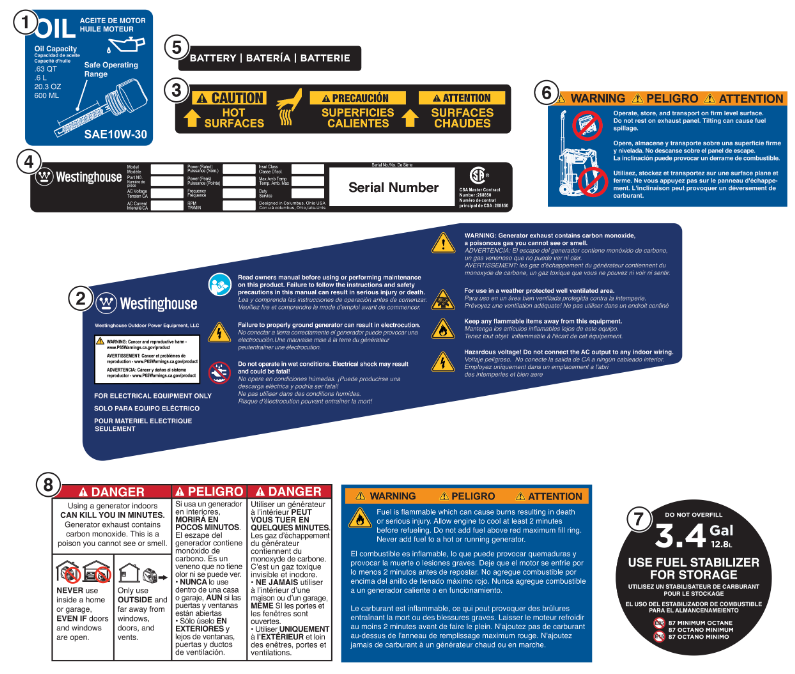

VEILIGHEIDSETIKETTEN EN -STICKERS - Deel 2

START

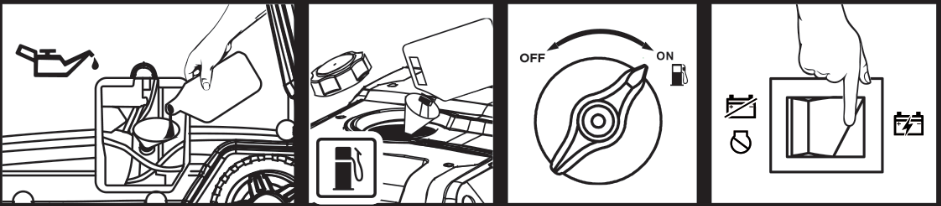

START - Stap 1

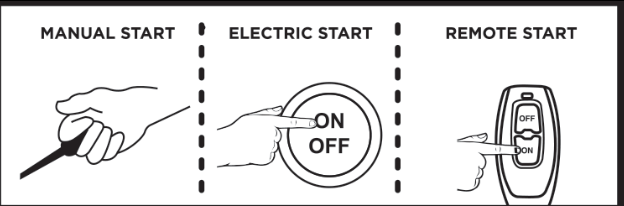

START - Stap 2

ONDERDELEN

ONDERDELEN BEDIENINGSPANEEL

ONDERDELEN BEDIENINGSPANEEL

  1. Aardingsklem: De aardingsklem wordt gebruikt om de generator extern te aarden.
  2. 120 volt wisselstroom, 20 ampère duplex NEMA 5-20R-aansluiting: De aansluiting kan maximaal 20 ampère leveren.
  3. Aansluitingen parallelle werking: Een compatibele Westinghouse-omvormergenerator kan worden aangesloten voor extra vermogen.
  4. LED-datacenter: Geeft de resterende looptijd (F), het vermogen in kW (P), het brandstofniveau in liters (L), de spanning (V) en de levensduur in uren weer.

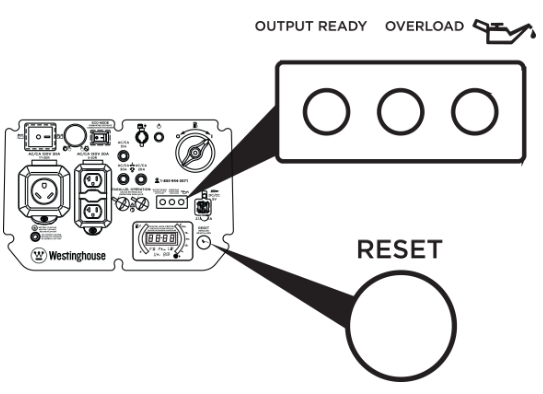

  5. Overbelastingsreset: De generatoromvormer schakelt automatisch alle wisselstroom uit om de generator te beschermen bij overbelasting of kortsluiting in een aangesloten apparaat.
  6. USB-poorten: USB-aansluiting met twee poorten van 5 V/2,1 A. Geschikt voor USB-stekkers type A.
  7. Lage-olie-LED: Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet komt, licht de indicator voor een laag oliepeil op en schakelt de generator automatisch de motor uit.
  8. Overbelastings-LED: Geeft aan dat de generator overbelast is.
  9. LED Uitgang gereed: Brandt wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom produceert bij de aansluitingen.
  10. Brandstofschakelaar: Wordt gebruikt om de gasklep te openen of te sluiten.
  11. Batterij-indicator: Geeft aan dat de stroom AAN staat. Het lampje blijft branden zolang het apparaat AAN staat.
  12. Oplaadpoort batterij: Wordt gebruikt om de batterij op te laden met de meegeleverde batterijlader.
  13. Hoofdschakelaar: De hoofdschakelaar regelt het totale vermogen van alle aansluitingen om de generator te beschermen tegen overbelasting of kortsluiting.
  14. Ecomodus: De ecomodus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.
  15. Start/stopknop: Druk eenmaal om de motor automatisch te starten. Druk nogmaals om de motor te stoppen.
  16. Batterijschakelaar: Zet de batterij AAN en UIT. Moet AAN staan vóór de elektrische start of de start op afstand.
  17. 20 ampère wisselstroomschakelaar: De stroomonderbreker beperkt de stroom die via de NEMA 5-20R-aansluiting kan worden geleverd tot 20 ampère.
  18. 30 ampère wisselstroomschakelaar: De stroomonderbreker beperkt de stroom die via de NEMA TT-30R-aansluiting kan worden geleverd tot 30 ampère.
  19. 120 volt wisselstroom, 30 ampère NEMA TT-30R-aansluiting: De aansluiting kan maximaal 30 ampère leveren.

ONDERDELEN GENERATOR

ONDERDELEN GENERATOR

  1. Brandstofdop: Hier loodvrije brandstof toevoegen. Sluit de dop totdat deze klikt.
  2. Servicedeksel motor: Het deksel geeft toegang tot de motor, de luchtfilter, de carburateur en de bougie.
  3. Transportwielen: De wielen maken manoeuvreren met één hand mogelijk bij gebruik met de uitschuifbare handgreep.
  4. Uitschuifbare handgreep: Schuif de handgreep uit en in door op de vergrendelknop te drukken.
  5. Draaghandgrepen: De ingebouwde handgrepen maken eenvoudig transport door twee personen mogelijk.
  1. Terugslaghandgreep: Trek aan de terugslaghandgreep om de motor handmatig te starten.
  2. Bedieningspaneel: Het bedieningspaneel bevat de aansluitingen en bedieningselementen.
  3. Oliedeksel: Het deksel biedt toegang tot de olievuldop/peilstok en de olieaftapplug.
  4. Batterijdeksel: Het deksel biedt toegang tot de batterij en de snelkoppelingsstekker.
  5. Uitlaatdemper en vonkenvanger: De vonkenvanger voorkomt dat vonken de uitlaatdemper verlaten.
  6. Modelinformatielabel: Biedt informatie over het serienummer van het model, de spanning/ampère en het vermogen.

DIGITAAL DATACENTER

De resterende brandstof- en vermogenspercentage-LED's worden continu weergegeven. Druk op de Mode (Modus)-knop om door de gegevensweergavemodi te bladeren.

GEGEVENSWEERGAVE
Resterende looptijd:

Geeft de resterende tijd weer met het huidige brandstofniveau en vermogen.

Vermogen:

Geeft het elektrische vermogen aan de aansluitingen in kilowatt weer.

Brandstofniveau:

Geeft het huidige brandstofniveau in liters weer.

Spanning:

Geeft de huidige spanning van de omvormer weer.

Levensduur in uren:

Geeft de totale looptijd van de omvormer weer.

MONTAGE

INHOUD VERPAKKING


Gewichtsgevaar. Laat u altijd helpen bij het optillen van de generator.

  1. Open de doos voorzichtig.
  2. Verwijder en bewaar de handleiding, de olieflacon, de olietrechter, de bougiedopsleutel en de batterijlader.
  3. Verwijder en gooi de verpakkingslade weg.
  4. Vouw de bovenkant van de plastic zak waarin de generator zit uit.
  5. Snijd voorzichtig de verticale hoeken van de doos door om toegang te krijgen tot de generator.
  6. Recycle of verwijder het verpakkingsmateriaal op de juiste manier.

INHOUD VERPAKKING

  • Gebruikershandleiding
  • Snelstartgids
  • Sleutelhanger voor starten op afstand (bevestigd aan de terugslagstarter)
  • Fles SAE 10W-30-olie
  • Batterijlader
  • Bougiesleutel
  • Olietrechter
  • Schroevendraaier

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

EERSTE KEER OLIE BIJVULLEN

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit ernstige motorschade veroorzaken.
LET OP
Het gebruik van 2-takt/cyclus-olie of andere niet-goedgekeurde olietypen kan ernstige motorschade veroorzaken die niet onder de garantie valt.

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30-motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

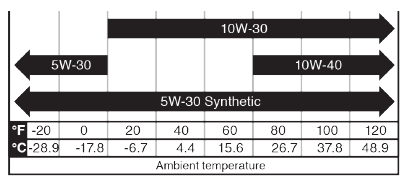

EERSTE KEER OLIE BIJVULLEN - Stap 1

  1. Verwijder op een vlakke ondergrond het oliedeksel en de oliepeilstok.

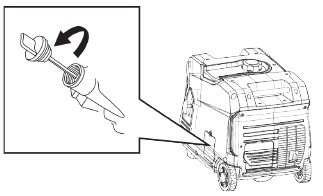

    EERSTE KEER OLIE BIJVULLEN - Stap 2
  2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de motor.
    Opmerking: Omdat er restolie uit de fabriek in de motor kan achterblijven, voegt u de olie stapsgewijs toe aan het einde van de fles om te voorkomen dat de motor te vol raakt. Zie Motoroliepeil controleren in het hoofdstuk Onderhoud.
  3. Plaats de oliepeilstok terug en draai deze handvast aan.
  4. Plaats het oliedeksel terug.

BRANDSTOF

Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank of een ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvulling kan ervoor zorgen dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar kan veroorzaken.

Brand- en explosiegevaar. Vul de generator nooit bij terwijl de motor draait. Schakel altijd de motor uit en laat de generator twee minuten afkoelen voordat u hem bijvult.
LET OP

Gebruik geen E15- of E85-brandstof in dit product. Motor- of apparatuurschade veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

  • SCHONE, VERSE, loodvrije benzine, 87–93 octaan.
  • Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; niet-ethanolbrandstof wordt aanbevolen).
  • Gebruik GEEN E85 of E15.
  • Gebruik GEEN gasoliemengsel.
  • Wijzig de motor NIET om op alternatieve brandstoffen te draaien.
  • Tank NIET binnenshuis.
  • Maak GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN
Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator bijvult. Laat de generator vijf minuten draaien, zodat de stabilisator het hele brandstofsysteem kan behandelen.

DE BRANDSTOFTANK VULLEN

  1. Schakel de generator UIT en laat deze minimaal twee minuten afkoelen voordat u hem bijvult.
  2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
  3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
    LET OP
    Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om vervuiling van het brandstofsysteem te voorkomen.
  4. Voeg langzaam de aanbevolen brandstof toe. Vul niet te vol. Vul alleen tot de rode maximale vulring op het brandstoffilter dat zichtbaar is in de vulhals.
  5. Plaats de brandstofdop en draai deze vast totdat er een klik te horen is.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Reinig het brandstoffilter vóór en na elke tankbeurt van vuil. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

SLUIT DE BATTERIJ AAN

  1. Duw de tab van het batterijdeksel omlaag en trek het deksel naar voren om het te verwijderen.
  2. Controleer of de rubberen batterijriem de batterij stevig op zijn plaats houdt. Als de riem los zit, trekt u aan de riem en haakt u deze vast aan de montagevoet.
    Opmerking: Als de riem los zit achter de batterij, verwijdert u de batterij, sluit u de riem opnieuw aan, plaatst u de batterij terug en haalt u de riem onder de snelle batterijaansluitkabels door.
  3. Er is een snelle batterijaansluitstekker op de batterij voorgeïnstalleerd. Verwijder de kabelbinder waarmee de stekkers vastzitten en duw ze stevig aan om ze aan te sluiten.
  4. Lijn de lipjes aan de onderkant van het batterijdeksel uit met de generatorbehuizing en duw om het deksel terug te plaatsen.
    Opmerking: De generator is uitgerust met een batterijlaadfunctie. Zodra de motor draait, zal een kleine lading de batterij langzaam opladen.

WERKING

LOCATIE GENERATOR

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.


HET GEBRUIK VAN EEN GENERATOR BINNENSHUIS KAN U BINNEN ENKELE MINUTEN DODEN. GENERATORUITLAAT GEEFT KOOLMONOXIDE AF. DIT IS EEN
GIF DAT U NIET KUNT ZIEN OF RUIKEN.

NOOIT BINNENSHUIS OF IN DE GARAGE GEBRUIKEN, ZELFS NIET ALS DEUREN EN RAMEN OPEN STAAN.

GEBRUIK ALLEEN BUITEN EN VER WIJDERD VAN RAMEN, DEUREN EN VENTILATIEOPENINGEN.

Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.


Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator nooit bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een ondergrond met los materiaal, zoals zand of gemaaid gras, kan ervoor zorgen dat er vuil wordt opgenomen door de generator, waardoor koelopeningen of het luchtinlaatsysteem kunnen worden geblokkeerd. Laat de generator 30 minuten afkoelen voor transport of opslag.

De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (zelfs wanneer deze niet in werking is). De generator moet zich op minstens 1,5 m afstand van alle brandbare materialen bevinden.
Gebruik de generator niet achter in een SUV, camper, aanhangwagen, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie die geen adequate koeling van de generator en/of de uitlaatdemper mogelijk maakt. Dek generatoren NIET af tijdens bedrijf.


Gevaar voor verstikking. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Denk goed na over wind- en luchtstromen bij het positioneren van de generator.

AARDING


Gevaar voor elektrische schokken. Als de generator niet goed is geaard, kan dit leiden tot elektrische schokken.

Het generatorneutraal is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende onderdelen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet goed.
Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat de unit wordt geaard. Andere methoden om de generator te gebruiken, kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.
Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of lokaal agentschap met jurisdictie voor lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 1000 voet toename in hoogte vanaf zeeniveau.
Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 2000 ft (762 m). Werking zonder deze aanpassing veroorzaakt verminderde prestaties, verhoogd brandstofverbruik en verhoogde uitstoot. Het wordt niet aanbevolen om de motor te laten draaien op hoogtes onder 2000 ft (762 m) met de kit voor grote hoogte.
LET OP
Gebruik de generator niet op hoogtes onder 2000 ft (762 m) met de geïnstalleerde kit voor grote hoogte. Er kan schade aan de motor optreden.
Carburateurkit voor grote hoogte: onderdeelnummer 518913-01

STARTEN OP AFSTAND


Controleer of het gebied rond de generator vrij is voordat u de generator op afstand start.

De afstandsbediening die bij de generator wordt geleverd, moet aan de terugslaghandgreep of het bedieningspaneel worden bevestigd. Als uw apparaat zonder afstandsbediening is verzonden, neem dan contact op met de klantenservice van Westinghouse.
De generator kan op afstand worden gestart tot op 30 meter afstand met behulp van de afstandsbediening.
Opmerking: naarmate de batterijen in de afstandsbediening leeg raken, zal de operationele afstand afnemen.

Vervangende batterijen voor afstandsbediening: (2) CR2016
Vervangende afstandsbediening: onderdeelnummer 130172

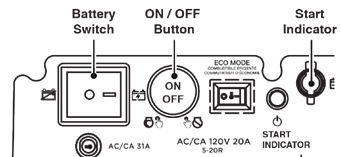

DE AFSTANDSBEDIENING HERPROGRAMMEREN
Als de afstandsbediening wordt vervangen of opnieuw moet worden gekoppeld aan de generator, volgt u deze procedure.

  1. Zet de batterijschakelaar van de generator in de stand AAN.
  2. Houd de AAN/UIT-knop 10 seconden ingedrukt en laat deze vervolgens los. Het startindicatielampje knippert groen.
    DE AFSTANDSBEDIENING HERPROGRAMMEREN
  3. Druk op de AAN-knop op de afstandsbediening. Deze wordt automatisch gekoppeld aan de generator en het startindicatielampje op de generator stopt met knipperen.

BRANDSTOFSCHAKELAAR


Draai de brandstofschakelaar volledig naar rechts voor gebruik op benzine.


Draai de brandstofschakelaar volledig naar links om de brandstofklep UIT te zetten.

INLOOPPERIODE

Overschrijd voor een goede inloop niet 50% van het nominale bedrijfsvermogen (1850 watt) tijdens de eerste vijf bedrijfsuren.
Varieer de belasting af en toe om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te laten inslijten.

GEBRUIKSFREQUENTIE

Als de generator op onregelmatige of intermitterende basis wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan de paragrafen Batterijonderhoud en Opslag van deze handleiding voor informatie over batterij- en brandstofdegradatie.

VOORDAT U DE GENERATOR START

  • Controleer of de generator op een veilige, geschikte locatie is geplaatst.
  • Zorg ervoor dat de generator op een droge, vlakke en horizontale ondergrond staat.
  • Controleer of de motor gevuld is met olie.
  • Controleer of alle belastingen zijn losgekoppeld.


Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

DE MOTOR STARTEN

  1. Controleer of er brandstof in de benzinetank zit.
  2. Zet de brandstofschakelaar in de stand AAN.
  3. Zet de batterijschakelaar in de stand AAN.
  4. Kies de startmethode:
    1. Starten met terugslag: Pak de terugslaghandgreep stevig vast en trek deze langzaam totdat u een verhoogde weerstand voelt, en trek vervolgens snel.
    2. Starten op afstand: Houd de AAN-knop op de afstandsbediening één seconde ingedrukt.
    3. Starten met drukknop: Houd de motorstartknop twee seconden ingedrukt.

DE MOTOR STOPPEN

  1. Schakel alle aangesloten elektrische belastingen uit en koppel ze los. Start of stop de generator nooit met aangesloten elektrische apparaten.
  2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen te stabiliseren.
  3. Houd de AAN/UIT-knop één seconde ingedrukt of druk één seconde op de UIT-knop op de afstandsbediening.
  4. Zet de batterijschakelaar in de stand UIT.
    Opmerking: Als de motor twee weken of langer niet wordt gebruikt, raadpleeg dan het hoofdstuk Opslag voor de juiste procedures voor motor- en brandstofopslag.

ECO-MODUS

LET OP
Start de generator altijd met de ECO-MODUS UIT. Laat het motortoerental stabiliseren en de OUTPUT READY LED oplichten voordat u de ECO-MODUS INSCHAKELT.
Opmerking: Gebruik de ECO-MODUS niet bij parallel gebruik met een andere Westinghouse-generator.

De ECO-MODUS minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat vereist is voor de huidige belasting.
Schakel de ECO-MODUS IN bij het voeden van kleine apparaten met continue belastingen, zoals een computer of elektrisch licht.
Schakel de ECO-MODUS UIT bij het voeden van grote piekbelastingen, zoals een airconditioner of elektrische pomp.
Om de ECO-MODUS in te schakelen, controleert u of de OUTPUT READY LED groen oplicht en duwt u de schakelaar vervolgens in de AAN-stand. Als er geen belasting aanwezig is, daalt het generator-toerental naar stationair toerental. De generator detecteert belastingen wanneer ze worden toegepast en verhoogt het motortoerental.
Om de generator op maximaal vermogen en toerental te laten draaien, duwt u de ECO-MODUS-schakelaar in de UIT-stand.

AC-STROOMONDERBREKERS

De stroomonderbrekers schakelen automatisch UIT als er een kortsluiting of een aanzienlijke overbelasting van de generator is bij elk stopcontact. De hoofdstroomonderbreker schakelt automatisch UIT als de gecombineerde belasting van de stopcontacten meer dan 31 ampère bedraagt.
Als een AC-stroomonderbreker automatisch UITschakelt, controleer dan of het apparaat correct werkt en of het de nominale belastingscapaciteit van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer INschakelt.

OVERBELASTINGSRESET

De generator schakelt automatisch alle AC-uitvoer uit om de generator te beschermen bij overbelasting of kortsluiting in een aangesloten apparaat. De motor blijft echter wel draaien. Geringe overbelasting die tijdelijk de OVERLOAD LED laat oplichten, kan de levensduur van de generator verkorten.
OVERLOAD op het bedieningspaneel licht rood op en de groene OUTPUT READY is UIT.
OVERBELASTINGSRESET

Om de AC-uitvoer te herstellen:

  1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker eruit.
  2. Druk op de RESET (RESET) knop op het bedieningspaneel totdat de OVERLOAD (OVERBELASTING) LED uitgaat en de OUTPUT READY (UITVOER GEREED) LED oplicht.
  3. Reset de stroomonderbrekers indien UIT.
  4. Controleer of de beoogde bedrijfs- en piekbelastingen de capaciteit van de generator niet overschrijden.
  5. Sluit elektrische belastingen opeenvolgend aan en laat de generator stabiliseren nadat elke belasting is aangesloten.

GENERATORCAPACITEIT
LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.

Zorg ervoor dat de generator voldoende continu (bedrijfs-) en piek- (start-) vermogen kan leveren voor de items die u tegelijkertijd van stroom wilt voorzien.
Er moet rekening worden gehouden met de totale stroomvereisten (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden meestal informatie over de classificatie in de buurt van het model- of serienummer.

Om de stroomvereisten te bepalen:

  1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
  2. Tel de continue (bedrijfs-) wattages van deze items op. Dit is de hoeveelheid vermogen die de generator moet produceren om de items draaiende te houden. Zie de wattagereferentietabel op de volgende pagina.
  3. Schat hoeveel piek- (start-) wattages u nodig hebt. Piekvermogen is de korte stroomstoot die nodig is om elektrisch gereedschap of apparaten met motoraandrijving te starten, zoals een cirkelzaag of koelkast. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen de item(s) met het hoogste extra piekvermogen toe te voegen aan het totale nominale vermogen van stap 2.

Voorbeeld:

Gereedschap of apparaat Bedrijfswattage* Startwattage*
RV-airconditioner (11.000 BTU) 1010 1600
TV (beeldbuis) 300 0
RV-koelkast 180 600
Radio 200 0
Licht (75 watt) 300 0
Koffiezetapparaat 600 0
2590 Totaal
Bedrijfswattage
Watts*		 1600
Hoogste
Startwattage*
Totaal Bedrijfswattage 2590
Hoogste Startwattage + 1600
Totaal benodigd Startwattage 4190

*Vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

STROOMBEHEER

Om de levensduur van de generator en de aangesloten apparaten te verlengen, dient u voorzichtig te zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de generatoraansluitingen zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door belastingen opeenvolgend toe te voegen, als volgt:

  1. Start de motor, terwijl er niets op de generator is aangesloten, zoals beschreven in deze handleiding.
  2. Sluit de eerste belasting aan en zet deze aan, bij voorkeur de grootste belasting die u hebt.
  3. Laat het generatorvermogen stabiliseren (de motor loopt soepel en het aangesloten apparaat werkt naar behoren).
  4. Sluit de volgende belasting aan en zet deze aan.
  5. Laat de generator opnieuw stabiliseren.
  6. Herhaal stappen 4 en 5 voor elke extra belasting.

Wattagereferentie

Gereedschap of apparaat Geschat
Bedrijfswattage
Watts* 		Geschat
Startwattage
Watts*
Gloeilampen
(4 stuks x 75 watt) 		300 0
TV (beeldbuis) 300 0
Dompelpomp (1/3 pk) 800 1300
Koelkast of vriezer 700 2200
Waterpomp (1/3 pk) 1000 2000
Kachel (1/2 pk) 800 2350
Radio 200 0
Boor (3/8", 4 ampère) 440 600
Cirkelzaag
(Heavy Duty, 7-1/4") 		1400 2300
Verstekzaag (10") 1800 1800
Tafelzaag (10") 2000 2000

*Vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

VERLENGKABELS


Verstikkingsgevaar. Verlengkabels die rechtstreeks de woning in lopen, verhogen het risico op koolmonoxidevergiftiging via eventuele openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver van bewoonde ruimtes, met de uitlaat gericht weg.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.

Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

  • Gebruik geaarde verlengkabels, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.
  • Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
  • Zorg ervoor dat het elektrische vermogen van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

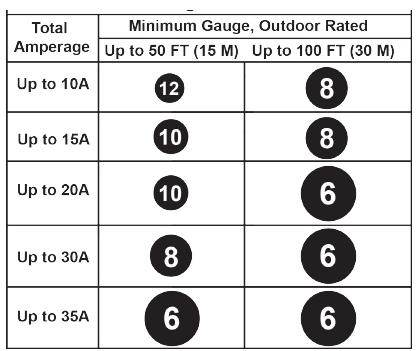

AFMETING VERLENGKABEL
Gebruik alleen geaarde verlengkabels met 3 pinnen die zijn gemarkeerd voor gebruik buitenshuis en die geschikt zijn voor de elektrische belasting.
AFMETING VERLENGKABEL

PARALLELLE WERKING


Brand- en elektrocutiegevaar. Sluit de parallelle kabeldraden nooit aan of los ze nooit los wanneer een generator draait.

Een correcte aansluiting van de linker- en rechterkabels is erg belangrijk wanneer de generatoren worden gebruikt met een overdrachtsschakelaar om een gebouw van stroom te voorzien. Om ernstig persoonlijk letsel of schade aan elektrische apparaten, waaronder de generatoren, te voorkomen, dient u niet te proberen een elektrisch systeem in een gebouw van stroom te voorzien zonder een goedgekeurde overdrachtsschakelaar te gebruiken.
LET OP
Aansluiting op een generator die niet compatibel is, kan een lage spanningsuitvoer veroorzaken die gereedschap en apparaten die door de generator worden gevoed, kan beschadigen.

Parallelle werking geeft u de mogelijkheid om met de meegeleverde parallelle kabel verbinding te maken met een compatibele Westinghouse invertergenerator voor een gecombineerd bedrijfs- en piekvermogen. Een Westinghouse 507PC parallelle kabel (apart verkrijgbaar) is ook compatibel. Deze kabel kan worden gekocht bij een geautoriseerde Westinghouse generator dealer.

Opmerking: Compatibele Westinghouse generatoren zonder parallelle poorten kunnen parallel worden gebruikt met de op het stopcontact gemonteerde parallelle kabel, onderdeelnummer 260041.

LET OP
Gebruik de ECO MODE (ECO-MODUS) NIET tijdens parallelle werking als u grote piekbelastingen voedt, zoals een airconditioner of elektrische pomp. Het motortoerental past zich mogelijk niet snel genoeg aan om te voldoen aan de spanningsvereisten van grote piekbelastingen, waardoor de apparaten of de generatoren beschadigd raken.

  1. Zorg er bij beide generatoren voor dat de motor-/brandstofschakelaar en de ECO MODE (ECO-MODUS) schakelaar in de OFF (UIT) stand staan.
  2. Sluit twee parallelle kabeldraden aan op de parallelle stopcontacten op de eerste generator en sluit vervolgens de tegenoverliggende kabeldraden aan op de parallelle stopcontacten van de andere generator.
    Opmerking: Als u apparaten rechtstreeks van stroom voorziet via de generatoren (niet aangesloten op de overdrachtsschakelaar van een gebouw), hoeft u de linker-/rechterkabels niet af te stemmen op de parallelle stopcontacten van de generator.
  3. Start een van de generatoren en wacht tot de OUTPUT READY (UITVOER GEREED) LED oplicht.
  4. Start de tweede generator en wacht tot de OUTPUT READY (UITVOER GEREED) LED oplicht voordat u een belasting aansluit.
  5. Sluit extra belastingen aan zoals beschreven in het hoofdstuk Stroombeheer.
  6. Trek alle belastingen uit voordat u de generatoren stopt.

VERVOEREN

Waarschuwingsteken
Gewichtsgevaar. Vraag altijd om hulp bij het optillen van de generator.

  • Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
  • Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
  • Gebruik alleen de vaste handgreep(en) van de generator om de unit op te tillen of bevestig lastbeperkingen zoals touwen of spanbanden. Probeer de generator niet op te tillen of vast te zetten door hem aan andere onderdelen vast te houden.
  • Houd de unit tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor transport.
  • De generatorwielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.
  • Gebruik de uitschuifbare handgreep voor handmatig transport door één persoon. Om de handgreep te gebruiken, drukt u op de vergrendelingsknop en trekt u aan de handgreep totdat deze volledig is uitgeschoven. Om hem op te bergen, drukt u op de vergrendelingsknop en duwt u de handgreep in totdat deze volledig is ingetrokken. Schuif de handgreep alleen uit of in wanneer de generator is uitgeschakeld, stilstaat en op een horizontale ondergrond staat. Gebruik de uitschuifbare handgreep niet om de generator volledig van de grond te tillen, te slepen of om hem om te keren.

Waarschuwingsteken
Draai de generator niet volledig om.
Brandgevaar. Draai de generator niet volledig om. Er kan brandstof of olie lekken en schade aan de generator kan ontstaan.

ONDERHOUD

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de interval van uren of kalenderdagen, afhankelijk van wat zich het eerst voordoet. Frequenter onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

Voor elk gebruik
Motorolie controleren
Na de eerste 25 uur of de eerste maand
Motorolie verversen
Na 50 uur of elke 6 maanden
Motorolie verversen1 Luchtfilter reinigen2
Na 100 uur of elke 6 maanden
Vonkenvanger controleren/reinigen
Bougie controleren/reinigen
Brandstoffilter vervangen3
Klepspeling controleren/aanpassen3
Na 300 uur of elk jaar
Bougie vervangen Luchtfilter vervangen

1 Ververs de olie elke maand bij zware belasting of hoge temperaturen.
2 Vaker reinigen bij vuile of stoffige omstandigheden.
Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
3 Het wordt aanbevolen om de service te laten uitvoeren door een erkende Westinghouse-servicepartner.

VERVANGENDE ONDERHOUDSONDERDELEN

Beschrijving Onderdeelnummer
Schuimluchtfilter 5691
Carterplug-drukring 94007
Vonkenvanger 6790
Accu 511019
Bougie 97109 - F7RTC
Brandstoffilter 516401

MOTORONDERHOUDSDEKSEL

Verwijder het motoronderhoudsdeksel om toegang te krijgen tot het luchtfilter, de carburateur en de bougie. Verwijder de dekselschroeven en trek het deksel recht naar buiten met beide handen om schade aan de doorvoertules op het deksel te voorkomen.
MOTORONDERHOUDSDEKSEL

LUCHTFİLTERONDERHOUD


Brandgevaar. Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen een huishoudelijk schoonmaakmiddel om het luchtfilter te reinigen.

Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

  1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
  2. Verwijder het motoronderhoudsdeksel.
  3. Draai de knoppen op het luchtfilterdeksel in de ontgrendelde stand. Kantel het deksel omlaag om het te verwijderen.
    Opmerking: Het luchtfilterelement is doordrenkt met olie. Gebruik een geschikte reinigingscontainer.
    LET OP
    Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
  4. Verwijder het schuimluchtfilter uit de luchtfilterbehuizing en was het door het element onder te dompelen in een oplossing van huishoudelijk schoonmaakmiddel en warm water. Knijp langzaam in het schuim om het grondig te reinigen.
    LET OP
    Draai of scheur het schuimluchtfilterelement NIET tijdens het reinigen of drogen. Pas alleen een langzame, maar stevige knijpbeweging toe.
  5. Spoel het luchtfilterelement af door het onder te dompelen in schoon water en langzaam te knijpen. Laat het filter grondig drogen.
    LET OP
    Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
  6. Dompel het schuimluchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
  7. Plaats het schuimluchtfilter in de behuizing en vergrendel het luchtfilterdeksel op zijn plaats.
  8. Plaats het motoronderhoudspaneel.

MOTOROLIEPEIL CONTROLEREN


Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of de levensduur van de motor verkorten.

Wanneer de generator wordt gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet de olie vaker worden ververst.
De omgevingstemperatuur beïnvloedt de prestaties van de motorolie. Pas het type motorolie aan dat wordt gebruikt op basis van de weersomstandigheden.
MOTOROLIEPEIL CONTROLEREN - Deel 1
Controleer het motoroliepeil voor elk gebruik of elke 8 bedrijfsuren.

  1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
  2. Verwijder de olie-toegangsdeksel.
  3. Maak met een vochtige doek de omgeving van de oliepeilstok schoon.
  4. Verwijder de oliepeilstok en veeg de peilstok schoon.

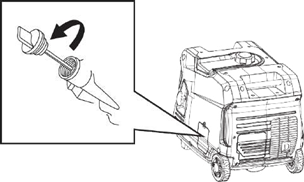

    MOTOROLIEPEIL CONTROLEREN - Deel 2
  5. Steek de peilstok in de vulhals zonder hem erin te schroeven. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
  6. Voeg bij een laag peil de aanbevolen motorolie geleidelijk toe en controleer opnieuw totdat het peil zich tussen de L- en H-markering op de peilstok bevindt. Vul NIET te veel. Als het peil boven de volledige markering op de peilstok staat, laat u de olie af om het oliepeil te verlagen tot de volledige markering op de peilstok.
  7. Plaats de oliepeilstok terug en draai hem met de hand vast.
  8. Plaats de olie-toegangsdeksel.

MOTOROLIE VERVERSEN


Per ongeluk starten. Verwijder de bougiestekker van de bougie wanneer u aan de generator werkt. Verwijder ook de snelkoppelingsstekker van de accu uit de accu.

Wanneer de generator wordt gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet de olie vaker worden ververst. Ververs de olie terwijl de motor nog warm is van het gebruik.

  1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
  2. Verwijder het motoronderhoudsdeksel. Koppel de bougiekabel los van de bougie en plaats de kabel op een plaats waar deze geen contact kan maken met de bougie.
  3. Verwijder de olie-toegangsdeksel.
  4. Maak met een vochtige doek de omgeving van de oliepeilstok schoon. Verwijder de peilstok en veeg hem schoon.
  5. Verwijder de rubberen plug onder de carterplug en plaats een oliepan (of geschikte container) onder het aftapgat.
  6. Verwijder met een steeksleutel van 10 mm de carterplug en laat de olie eruit lopen.
  7. Plaats de carterplug terug en draai hem goed vast. Plaats de rubberen plug terug.
    Opmerking: Een nieuwe drukring voor de carterplug wordt aanbevolen bij elke olieverversing.
  8. Giet langzaam olie in de olievulopening totdat het oliepeil zich tussen de L- en H-markering op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel.
    Maximale oliecapaciteit: 0,63 US qt (0,60 l)
  9. Plaats de peilstok terug en draai hem met de hand vast.
  10. Sluit de bougiekabel aan en plaats het motoronderhoudsdeksel.

LET OP
Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIEONDERHOUD

Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.
LET OP
Gebruik altijd de Westinghouse OEM-bougie of een compatibele bougie van het weerstandstype. Het gebruik van een bougie zonder weerstand kan leiden tot een onregelmatige stationaire loop, misfires of schade aan generatoronderdelen.

  1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
  2. Verwijder het motoronderhoudsdeksel.
  3. Verwijder de bougiestekker door de bougiestekker stevig recht van de motor weg te trekken.
  4. Maak het gebied rond de bougie schoon.
  5. Verwijder de bougie met de meegeleverde bougiedopsleutel.
    LET OP
    Oefen nooit een zijdelingse belasting uit of verplaats de bougie zijdelings bij het verwijderen van de bougie.
  6. Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of als de isolator is gebarsten. Gebruik alleen een aanbevolen vervangingsbougie.
  7. Meet de elektrodenafstand van de bougie met een draadtype voelermaat. Corrigeer de opening indien nodig door de zij-elektrode voorzichtig te buigen.
    Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)
    BOUGIEONDERHOUD
  8. Installeer de bougie voorzichtig met de hand vast en draai hem vervolgens nog 3/8 tot 1/2 slag aan met de bougiesleutel.
  9. Plaats de bougiestekker en het motoronderhoudsdeksel terug.

SPARK ARRESTOR SERVICE

Controleer en reinig de vonkenvanger na elke 100 uur gebruik of zes maanden. Het niet reinigen van de vonkenvanger zal leiden tot verminderde motorprestaties.
  1. Plaats de generator op een vlakke ondergrond en laat de uitlaatdemper afkoelen voordat u de vonkenvanger onderhoudt.
  2. Verwijder de schroeven van de afdekking en de uitlaatdemperafdekking. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.
    Vonkenvanger verwijderen
  3. Verwijder voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een staalborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Vervang de vonkenvanger als deze beschadigd is.
  4. Plaats de vonkenvanger en de uitlaatdemperafdekking terug.

BATTERIJONDERHOUD

De batterij die bij de generator wordt geleverd, is volledig opgeladen. Een batterij kan wat lading verliezen wanneer deze gedurende langere tijd niet wordt gebruikt. Als de batterij de motor niet kan starten, steek dan de meegeleverde 12V-oplader in de batterijoplaadpoort op het bedieningspaneel.
Opmerking: Als de generator niet draait, laad de batterij dan eenmaal per maand een nacht op.
Voorzichtigheidssymbool
De meegeleverde batterijlader is geen druppellader en is niet bedoeld voor continu gebruik. Gebruik de batterijlader niet langer dan 8 uur (een nacht) om te voorkomen dat de batterij te veel wordt opgeladen.
Opmerking: Eenmaal gestart, laadt de generator de batterij op na 30-60 minuten gebruik. Als u de generator niet regelmatig gebruikt, laad de batterij dan eenmaal per maand een nacht op om hem klaar voor gebruik te houden. Laad de batterij op een droge plaats op.
  1. Steek de oplader in de batterijoplaadpoort op het bedieningspaneel. Steek het stopcontactuiteinde van de batterijlader in een 120 volt AC-stopcontact.
  2. Haal de batterijlader na 8 uur opladen uit het stopcontact en de aansluiting op het bedieningspaneel.

BATTERIJ VERVANGEN

Waarschuwingssymbool
Brandgevaar. De batterij bevat zwavelzuur (elektrolyt) dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming wanneer u in de buurt van de batterij werkt. Houd kinderen uit de buurt van de batterij.
Voorzichtigheidssymbool
Batterijpolen en -aansluitingen bevatten lood en loodverbindingen. Was uw handen na het hanteren.

  1. Verwijder de toegangsklep van de batterij.
  2. Verwijder de quick-connect stekker en verwijder de batterijband. Verwijder de batterij uit het apparaat.
  3. Koppel de quick-disconnect kabelgeleiders los van de batterij.
  4. Sluit op de vervangende batterij de witte (-) quickconnect kabel aan op de negatieve pool van de batterij. Schuif de rubberen hoes over de aansluitingshardware.
  5. Sluit de rode (+) quick-connect kabel aan op de positieve pool van de batterij. Schuif de rubberen hoes over de aansluitingshardware.
  6. Til de batterijband op en installeer de batterij in de generator. Leid de batterijband onder de quickconnect kabels door en zet hem vast op de montagevoet.
  7. Sluit de quick-connect stekker aan en installeer de toegangsklep van de batterij.

LET OP
Voer de gebruikte batterij op de juiste manier af volgens de richtlijnen van uw lokale of nationale overheid.

OPSLAG

Een goede voorbereiding van de opslag is vereist voor een probleemloze werking en een lange levensduur van de generator.
LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor er gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor na een langere opslagperiode mogelijk niet meer start. Het gebruik van een brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator fulltime te gebruiken. Volg de instructies van de fabrikant voor gebruik.
OPSLAGTIJD AANBEVOLEN PROCEDURE
Minder dan 1 maand Geen onderhoud vereist.
2 tot 6 maanden Vul met verse benzine en voeg een benzine stabilisator toe. Tap de vlotterbak van de carburateur af.
6 maanden of langer Tap de brandstoftank en de vlotterbak van de carburateur af.

KORTSTONDIGE OPSLAG

  • Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
  • Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
  • Veeg de generator af met een vochtige doek. Verwijder al het vuil van de luchtinlaten onder het bedieningspaneel en de koelopeningen van de uitlaatdemper.
  • Bewaar de generator op een goed geventileerde, droge plaats, uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonkenproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
  • Bewaar de generator of benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
  • Met de motor en het uitlaatsysteem afgekoeld en alle oppervlakken droog, dekt u de generator af om stof buiten te houden. Gebruik geen plastic zeil als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGDURIGE OPSLAG
Zelfs op de juiste manier gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze langere tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, tap dan de vlotterbak af om gom- en vernisvorming in de carburateur te voorkomen.

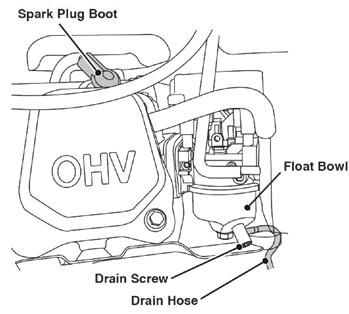

DE VLOTTERBAK AFLATEN

  1. Verwijder de onderhoudsklep van de motor.
  2. Zoek de aftapslang die uit de bodem van de vlotterbak van de carburateur komt.
    DE VLOTTERBAK AFLATEN
  3. Plaats het losse uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
  4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.
  5. Leid de aftapslang tussen het luchtfilterhuis en de onderhoudsklep van de motor door. Installeer de onderhoudsklep van de motor.

DE BRANDSTOFTANK AFLATEN
Als u de generator langer dan zes maanden opslaat, tap dan de brandstoftank af om brandstofscheiding, -verslechtering en -afzettingen in het brandstofsysteem te voorkomen.

  1. Schroef de tankdop los. Verwijder het brandstoffilterscherm door het lichtjes samen te drukken terwijl u het uit de tank verwijdert.
  2. Gebruik een in de handel verkrijgbare handpomp voor benzine (niet inbegrepen) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
  3. Plaats het brandstoffilterscherm en de tankdop terug.
  4. Start de generator en laat hem draaien totdat de motor van de generator stopt.
  5. Zet de batterijschakelaar in de stand OFF (UIT).
  6. Koppel de quick-connect stekker van de batterij los.
  7. Verwijder de bougie.
  8. Doe een theelepel motorolie in de cilinder en trek aan de terugslaghendel totdat u weerstand voelt. In deze positie komt de zuiger omhoog in zijn compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de terugslaghendel voorzichtig terugkeren.
  9. Plaats de bougie terug. Laat de bougiekabel losgekoppeld om onbedoeld starten te voorkomen.
  10. Installeer de onderhoudsklep van de motor.

KLEPSPeling

LET OP
Het controleren en aanpassen van de klepspeling moet worden gedaan als de motor koud is.

  1. Verwijder de tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
  2. Verwijder de bougie, zodat de motor gemakkelijker kan worden gedraaid.
  3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan de terugslaghendel te trekken. Kijkend door het bougiegat moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
  4. Beide tuimelaars moeten los zitten bij BDP op de compressieslag. Zo niet, draai de motor dan 360°.
  5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.
    Klepafstelling
    Inlaatklep Uitlaatklep
    Klepspeling 0,0031 - 0,0047 inch (0,08 - 0,12 mm) 0,0051 - 0,0067 inch (0,13 - 0,17 mm)
    Koppel 8-12 N•m 8-12 N•m
  6. Als een aanpassing nodig is, houdt u het tuimelaarscharnier vast en draait u de stelmoer van het scharnier los.
  7. Draai het tuimelaarscharnier om de gespecificeerde speling te verkrijgen. Houd het tuimelaarscharnier vast en draai de stelmoer van het scharnier weer vast tot het gespecificeerde koppel.
    Koppel: 106 inch-pound (12 N•m)
  8. Voer deze procedure uit voor de andere klep.
  9. Installeer de pakking, het tuimelaardeksel en de bougie.

HANDMATIGE CHOKE BEDIENING

Als de batterij leeg of losgekoppeld is, moet u mogelijk de choke handmatig instellen voor een correcte werking.

  1. Verwijder de serviceklep van de motor.
  2. Zoek de kleine zwarte chokeklep bovenop de carburateur.
    Chokeklep
  3. Om de choke te sluiten voor een koude start: Gebruik een schroevendraaier om de zwarte klep naar de voorkant van de generator te duwen.
    Choke sluiten voor koude start
  4. Start de generator. De opstartvolgorde zou de choke automatisch moeten openen. Als de choke niet automatisch opent, duw de choke dan handmatig open.
    Choke openen

LET OP
Bepaalde omgevingstemperaturen en -omgevingen vereisen mogelijk dat u de choke halverwege sluit voor een succesvolle start.

PROBLEEMOPLOSSING

PROBLEEM MOGELIJKE OORZAAK CORRECTIE

Motor start niet

 Accuschakelaar in de OFF-stand. Zet de accuschakelaar in de ON-stand.
Brandstof op. Tank bij.
Slechte brandstof, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine. Tap de brandstoftank af. Tank bij met verse benzine.
Vuil luchtfilter. Reinig het luchtfilter.
Laag motoroliepeil heeft de generator gestopt. Als de LED voor laag oliepeil brandt, zet dan de accuschakelaar in de OFF-stand. Voeg motorolie toe.
Bougie nat van brandstof (overstroomde motor). Wacht vijf minuten. Zet de accuschakelaar in de OFF-stand. Trek meerdere keren snel aan de terugslaghendel. Als de generator niet start, verwijder dan de bougie en droog deze.
Bougie defect, vuil of verkeerd afgesteld. Stel de bougie af of vervang deze. Installeer opnieuw.
Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsfout, vastzittende kleppen, enz. Neem gratis contact op met de klantenservice van Westinghouse via 1 (855) 944-3571.
Accu leeg. Gebruik de terugslaghendel om de generator te starten.
Laad de accu op.
Choke gedeeltelijk open of gesloten door zwakke of losgekoppelde accu. Stel de choke handmatig in. Zie het hoofdstuk Onderhoud.

Motor start en valt dan uit

 Brandstof op. Tank bij.
Onjuist motoroliepeil. Controleer het motoroliepeil.
Vuil luchtfilter. Reinig het luchtfilter.
Vervuilde brandstof. Tap de brandstoftank af. Tank bij met verse benzine.
Defecte schakelaar voor laag oliepeil. Neem gratis contact op met de klantenservice van Westinghouse via 1 (855) 944-3571.

Motor heeft te weinig vermogen

 Luchtfilter verstopt. Reinig of vervang het luchtfilter.
Slechte brandstof, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine. Tap de brandstoftank af. Tank bij met verse benzine.
Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsfout, vastzittende kleppen, enz. Neem gratis contact op met de klantenservice van Westinghouse via 1 (855) 944-3571.

Motor loopt onregelmatig of hapert bij belasting

 Vuil luchtfilter. Reinig het luchtfilter.
Generator overbelast. Koppel sommige apparaten los.
Defecte elektrische gereedschap of apparaat. Vervang of repareer het gereedschap of apparaat. Stop de motor en start deze opnieuw.
Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontstekingsfout, vastzittende kleppen, enz. Neem gratis contact op met de klantenservice van Westinghouse via 1 (855) 944-3571.

Geen stroom bij AC-stopcontacten

 OUTPUT READY LED is UIT en OVERLOAD LED is AAN. Controleer de AC-belasting. Stop de motor en start deze opnieuw.
Controleer de luchtinlaat. Stop de motor en start deze opnieuw.
AC-stroomonderbreker(s) uitgeschakeld. Controleer de AC-belastingen en reset de stroomonderbreker(s).
Defecte elektrische gereedschap of apparaat. Vervang of repareer het gereedschap of apparaat. Stop de motor en start deze opnieuw.
Defecte generator. Neem gratis contact op met de klantenservice van Westinghouse via 1 (855) 944-3571.

UITGEKLAPTE WEERGAVEN EN ONDERDELENLIJSTEN

UITGEKLAPTE WEERGAVE MOTOR

UITGEKLAPTE WEERGAVE MOTOR

LIJST MET MOTORONDERDELEN

NO. PART# DESCRIPTION
1 KOPPELINGSKAP SAMENSTELSEL
1.1 91325 BOUT M6X12
1.2 241115 KOPPELINGSKAP
1.3 339915 POLYURETHAAN SCHERM
1.4 241116 BINNENKANT KOPPELINGSKAP
1.5 91322 BOUT M5*12
2 KOPPELING SAMENSTELSEL
2.1 242101 KLEPSTOTER
2.2 91818 SPANBOUT SAMENSTELSEL KLEPSTOTER
2.3 242202 KLEPSCHOTEL SAMENSTELSEL
2.4 241804 BOVENKANT DOP
2.5 241801 ZITTING INLAATKLEPVEER
2.6 241802 ZITTING UITLAATKLEPVEER
2.7 246001 KLEPVEER
2.8 241806 ONDERSTE ZITTING INLAATKLEPVEER
2.9 241704 INLAATKLEP
2.10 245904 UITLAATKLEP
2.11 91029 TAPBOUT LUCHTINLAAT
2.12 91359 BOUT M8X60
2.13 241021 KOPPELING
2.14 96058 KOPPELINGSPAKKING
2.15 240905 POSITIONEERPEN KOPPELING
2.16 91007 TAPBOUT LUCHTAFVOER
2.17 96055 AFDICHTRING UITLAAT
2.18 96182 PAKKEING LUCHTINLAAT
3 ZUIGER & ZUIGERVEER SAMENSTELSEL
3.1 241607 ZUIGERVEER SAMENSTELSEL
3.2 241301 ZUIGERPENRING
3.3 241211 ZUIGER
3.4 245503 ZUIGERPEN
3.5 331500 VERBINDINGSSTANG SAMENSTELSEL
4 CARTER SAMENSTELSEL
4.1 330202 CARTER
4.2 93010 LAGER
4.3 93507 OLIEKEERRING CARTER
4.4 97447 STARTERMOTOR SAMENSTELSEL
4.5 91333 BOUT M6*28
4.6 91334 BOUT M6X30
4.7 245113 OLIESENSOR
4.8 91329 BOUT M6X16
5 240364 KRUKAS SAMENSTELSEL
6 NOKKAS SAMENSTELSEL
6.1 332003 NOKKAS SAMENSTELSEL
6.2 246103 KLEPSTOTER
6.3 241901 STOTERSTANG
7 CARTERDEKSEL SAMENSTELSEL
7.1 240116 CARTERDEKSEL
7.2 245601-295 OLIEPEILSTOK SAMENSTELSEL
7.3 93507 OLIEKEERRING CARTER
7.4 91347 BOUT M8X30
7.5 96041 AFDICHTRING CARTER
7.6 240904 POSITIONEERPEN CARTER
7.7 93010 LAGER
8 599601 METALEN KLIP
9 TREKSTARTER SAMENSTELSEL
9.1 330501 TREKSTARTER
9.1.1 5324 PLAAT STARTTREKKER
9.2 91329 BOUT M6X16
10 IMPELLER SAMENSTELSEL
10.1 91864 BOUT
10.2 334501 STARTERPOELIE
10.3 90003 MOER M14
10.4 334601 IMPELLER
10.5 500191 ROTOR
10.6 91400
BOLT M6X60
10.7 503410 STATOR
10.8 91329 BOLT M6X16
10.9 339902 TRIGGER
10.10 240904 CRANKCASE LOCATING PIN
11 WIND LEAD COVER ASSEMBLY (Windleidingdeksel samenstel)
11.1 330503 WIND LEAD COVER (Windleidingdeksel)
11.2 91325 BOLT M6X12
12 UPPER WIND SHIELD ASSEMBLY (Bovenste windscherm samenstel)
12.1 330502 UPPER WIND SHIELD (Bovenste windscherm)
12.2 249914 CRIMPING BLOCK (Krimpklem)
12.3 91325 BOLT M6X12
13 IGNITION COIL ASSEMBLY (Ontstekingsspoel samenstel)
13.1 91333 BOLT M6*28
13.2 339909 IGNITION COIL (Ontstekingsspoel)
13.3 339903 IGNITION COIL MOUNTING BRACKET (Montagebeugel ontstekingsspoel)
13.4 90016 NUT M6
14 335803 TEMPERATURE SENSOR (Temperatuursensor)
15 CENTRIFUGAL FAN HOUSING ASSEMBLY (Centrifugaal ventilatorhuis samenstel)
15.1 244306 CENTRIFUGAL FAN HOUSING. (Centrifugaal ventilatorhuis.)
15.2 244304 CENTRIFUGAL HOOD PLUG (Centrifugaal kap plug)
15.3 91343 BOLT M8*16
15.4 244606 IMPELLER (Waaijer)
15.5 91419 BOLT M8*1*25
15.6 334302 CENTRIFUGAL FAN COVER (Centrifugaal ventilatordeksel)
15.7 91330 BOLT M6X20
16 EXHAUST MUFFLER ASSEMBLY (Uitlaatdemper samenstel)
16.1 243782 MUFFLER (Dempfer)
16.1.1 6790 SPARK ARRESTER (Vonkenvanger)
16.2 94216 FLAT WASHER (Platte ring)
16.3 94206 SPRING WASHER (Veerring)
16.4 90011 NUT M8
16.5 91330 BOLT M6X20
16.6 500057 MUFFLER COVER (Dempferdeksel)
17 240511 SHIELD (Schild)
18 BRACKET ASSEMBLY (Beugel samenstel)
18.1 91330 BOLT M6X20
18.2 249917 BRACKET (Beugel)
19 AIR FILTER ASSEMBLY (Luchtfilter samenstel)
19.1 332901 AIR FILTER (Luchtfilter)
19.1.1 5691 FILTER (Filter)
19.2 95918 CONNECTING PIPE (Verbindingspijp)
20 CARBURETOR ASSEMBLY (Carburateur samenstel)
20.1 332301 CARBURETOR CONNECTION BLOCK (Carburateur verbindingsblok)
20.2 92219 SCREW M4*20
20.3 90016 NUT M6
20.4 249934 WATERPROOF COVER (Waterdichte afdekking)
20.5 332801 CARBURETOR ASSEMBLY (Carburateur samenstel)
20.6 249925 STEPPER MOTOR BRACKET (Stappenmotor beugel)
20.7 92055 SCREW M4X25
20.8 249949 STEPPER MOTOR
20.9 249950 STEPPER MOTOR
20.10 92240 CROSSING SCREW M4X6
21 RESONANT CAVITY ASSEMBLY (Resonantieholte samenstel)
21.1 337001 RESONANT CAVITY (Resonantieholte)
21.1.1 5697 FOAM FILTER (Schuimfilter)
21.2 249919 PLUG (Plug)
21.3 95602 BREATHER TUBE (Adembuis)
21.4 94407 FUEL LINE CLAMP (Brandstofleiding klem)
22 97109 SPARK PLUG (Bougie)
23 96200 CYLINDER HEAD COVER SEAL WASHER (Afdichtring cilinderkopdeksel)
24 94226 STEEL WASHER (Stalen ring)
25 96051 CARBURETOR GASKET (Carburateur pakking)
26 94007 OIL DRAIN BOLT WASHER (Olieaftapplug ring)
27 94035 OIL DRAIN BOLT WASHER (Olieaftapplug ring)
28 91831 OIL DRAIN SOLENOID (Olieaftapmagneet)
29 91816 OLIEAFTAPPUNT

GENERATOR ONTPLOFTE WEERGAVE

GENERATOR ONTPLOFTE WEERGAVE

ONDERDELENLIJST GENERATOR

NO. PART# DESCRIPTION
1 110022 530064 MOTOR SAMENSTEL
2 599601 METALEN CLIP
3 INVETER MODULE SAMENSTEL
3.1 91325 BOUT M6X12
3.2 503147 INVETER
3.3 503013 BEUGEL
3.4 91322 BOUT M5×12
4 LINKER FRAME SAMENSTEL
4.1 503005-221 LINKER FRAME
4.2 91345 BOUT M8X20
4.3 500060 VERGRENDELCLIP M6
4.4 503039- 221A LINKER PANEEL
4.5 92097 ZESKANT FLENS SCHROEF M6X20
4.6 500007 BRANDSTOFTANK ISOLATIEPAD A
4.7 92079 STOPBOUT M6X16
5 BEUGEL SAMENSTEL
5.1 503001 BEUGEL
5.2 503002 BEUGEL
5.3 503003 BEUGEL
5.4 503004 ISOLATIEPAD
5.5 90044 MOER M8
5.6 91325 BOUT M6X12
5.7 500044 KORTE DRAAD
5.8 91348 BOUT M8X35
5.9 94003 TANDWIELRING
6 BEUGEL SAMENSTEL
6.1 91325 BOUT M6X12
6.2 503017 BEUGEL
6.3 503018L BRANDSTOFLEIDING KLEM
6.4 503019L BRANDSTOFLEIDING KLEM
6.5 503020L BRANDSTOFLEIDING KLEM
6.6 503044 CLIP
6.7 503062 BRANDSTOFSCHAKELAAR
6.8 503034 BRANDSTOFLEIDING KLEM
6.9 516401 BRANDSTOFFILTER
6.10 94408 BRANDSTOFLEIDING KLEM
7 BEDIENINGSPANEEL SAMENSTEL
7.1 503016 PANEEL ACHTERKANT
7.2 92078 KRUISVERZONKEN PANEELKOPBOUT M6X16
7.3 503061 BEDIENINGSPANEEL SAMENSTEL
7.3.1 6500 WIPSCHAKELAAR
7.3.2 9022 ÉÉN DRUKSKNOP SCHAKELAAR
7.3.3 9032 ECO SWITCH
7.3.4 9079 WATERDICHTE DOP
7.3.5 6441-31 31A THERMISCHE BEVEILIGER
7.3.6 6404 WATERDICHTE DOP
7.3.7 9025 OPLAADCONTACTDOOS
7.3.8 6441-30 30A THERMISCHE BEVEILIGER
7.3.9 6404 WATERDICHTE DOP
7.3.10 9089 STARTINDICATOR
7.3.11 6441-20 20A THERMISCHE BEVEILIGER
7.3.12 6404 WATERDICHTE DOP
7.3.13 97537 ONTSTEKER
7.3.14 503310 KNOP PLUG
7.3.15 9141 USB
7.3.16 503108 USB STOFKAP
7.3.17 9021 SPANNING RESET KNOP
7.3.18 9110 LED
7.3.19 9193 PARALLELLE POORTEN
7.3.20 9122 WATERDICHTE DOP
7.3.21 6032 5-20R CONTACTDOOS
7.3.22 9194 STOFKAP
7.3.23 6015 RV SOKET
7.3.24 6849 STOFKAP
7.3.25 9132 AARDINGSBOUT
7.3.26 9016 PANEELBEHUIZING
7.4 91825 BOUT M5X12
7.5 503024 KNOP
7.6 500068 HANDGREEP SCHOT PLUG
7.7 92032 SCHROEF M4*16
7.8 94325 PLATTE RING
8 BOVENKANT SAMENSTEL
8.1 500068 HANDGREEP SCHOT PLUG
8.2 503025 PLUG
8.3 503029 OLIEKANAAL
8.4 503038-221 T0P COVER
8.5 92078 KRUISVERZONKEN PANEELKOPBOUT M6X16
9 BRANDSTOFTANK SAMENSTEL
9.1 503068L BRANDSTOFTANK SAMENSTEL
9.2 500008 BRANDSTOFTANK ISOLATIEPAD B
9.3 91322 BOLT M5×12
9.4 500252 SEALING RING (afdichtring)
9.5 95127 CARBON CANISTER AND FUEL TANK CONNECTING PIPE (Verbindingspijp tussen koolstoffilter en brandstoftank)
9.6 500247 GASOLINE SENSOR (Benzinesensor)
9.7 94405 FUEL LINE CLAMP (Brandstofleidingklem)
9.8 94403 FUEL LINE CLAMP (Brandstofleidingklem)
9.9 96801 FUEL TANK WASHER (Tankring)
9.11 500244 PRESSURE PLATE (Drukplaat)
9.12 500324 SEALING WASHER (Afdichtring)
10 100200006 BASEBOARD ASSEMBLY (Voetplaatconstructie)
10.1 90027 SQUARE NUT (Vierkante moer)
10.2 91325 BOLT M6X12
10.3 503048 DC VOLTAGE REGULATOR (DC-spanningsregelaar)
10.4 500060 LOCK CLIP M6 (Borgclip M6)
10.5 503026 ISOLATION PAD (Isolatiepad)
10.6 503023 AXLE (As)
10.7 503031 WHEEL (Wiel)
10.8 503032 WHEEL COVER (Wieldeksel)
10.9 503033 PULL ROD HOLDER (Trekstanghouder)
10.10 503035 PULL ROD (Trekstang)
10.11 503045 BOTTOM PLATE (Bodemplaat)
10.12 94022 STEEL WASHER (Stalen ring)
10.13 500321 AXLE WILD CARD (As vulring)
10.14 503053 LIMIT BLOCK (Begrenzingsblok)
10.15 503052 BASE OIL COVER (Oliekap voet)
10.16 91334 BOLT M6X30
11 RIGHT FRAME ASSEMBLY (Rechterframeconstructie)
11.1 503021- 221A RIGHT FRAME (Rechterframe)
11.2 91345 BOLT M8X20
11.3 503022-221 OBSERVATION COVER (Observatieklep)
11.4 500060 LOCK CLIP M6 (Borgclip M6)
11.5 503067 BLIND RIVET (Blindklinknagel)
11.6 503036-052 HANDLE DECORATIVE BOARD (Decoratieve handgreep)
11.7 94249 FLAT WASHER (Platte ring)
11.8 92097 HEX FLANGE SCREW M6X20 (Zeskantflensschroef M6X20)
12 RECOIL HANDLE ASSEMBLY (Terugslaghandgreepconstructie)
12.1 500017-231 HANDLE COVER (Handgreepafdekking)
12.2 500018 HANDLE (Handgreep)
13 MUFFLER BAFFLE ASSEMBLY (Demperschotconstructie)
13.1 503027 MUFFLER BAFFLE (Demperschot)
13.2 500108 MUFFLER EXHAUST SEALING STRIP (Afdichtstrip uitlaatdemper)
13.3 503040 COVER (Afdekking)
13.4 92078 CROSS RECESSED PAN HEAD BOLT M6X16 (Kruiskopcilinderschroef M6X16)
14 BATTERY ASSEMBLY (Accuconstructie)
14.1 503165 BATTERY CABLE (Accukabel)
14.2 599606 BATTERY TIE (Accuband)
15 CARBON CANISTER ASSEMBLY (Koolstoffilterconstructie)
15.1 91325 BOLT M6X12
15.2 94405 FUEL LINE CLAMP (Brandstofleidingklem)
15.3 94403 FUEL LINE CLAMP (Brandstofleidingklem)
15.4 91334 BOLT M6X30
15.5 543301L CARBON CANISTER ASSEMBLY (Koolstoffilterconstructie)
15.6 503043 BRACKET (Beugel)
15.7 95016 CARBON CANISTER AND AIR FILTER CONNECTING PIPE (Verbindingspijp tussen koolstoffilter en luchtfilter)
16 BRACKET ASSEMBLY (Beugelconstructie)
16.1 91325 BOLT M6X12
16.2 503006 UPRIGHT (Staander)
16.3 503008 BRACKET (Beugel)
16.4 503009 HANDLE (Handgreep)
16.5 503042 BRACKET (Beugel)
16.6 91330 BOLT M6X20
17 BRACKET ASSEMBLY (Beugelconstructie)
17.1 91325 BOLT M6X12
17.2 503007 UPRIGHT (Staander)
17.3 503008 BRACKET (Beugel)
17.4 503009 HANDLE (Handgreep)
17.5 503011 BRACKET (Beugel)
17.6 91335 BOLT M6X35
17.7 503047 CONTROL MODULE (Besturingsmodule)
17.8 90010 NUT M6 (Moer M6)
17.9 91330 BOLT M6X20
18 511019 BATTERY (Accu)
19 503028 FUEL TANK CAP (Brandstoftankdop)
20 518801 FILTER (Filter)
21 503388 WIRING HARNESS (Kabelboom)
22 503082 BELLOW (Balgen)
23 99011 SPARK PLUG WRENCH (Bougiesleutel)
24 500942 FUNNEL (Trechter)
25 99629 OIL BOTTLE (Olie fles)
26 511043 CHARGER (Oplader)
27 99506 SCHROEVENDRAAIER

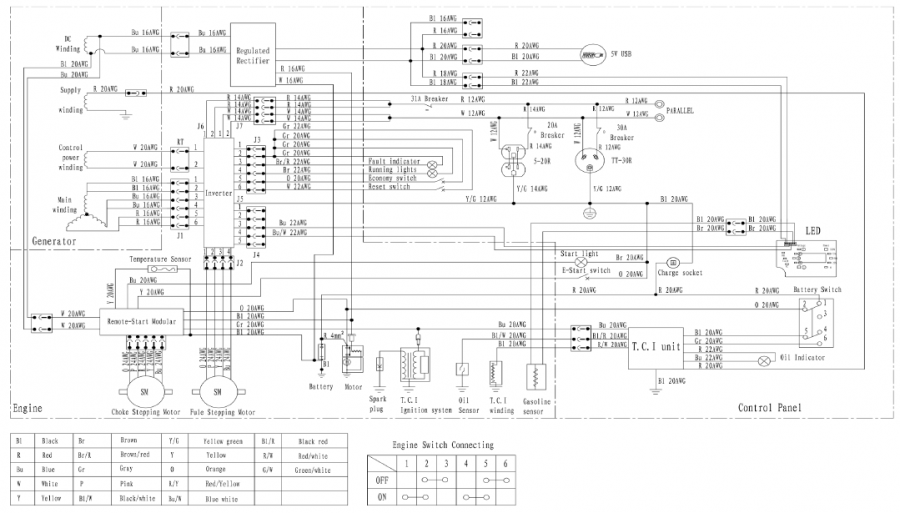

SCHEMA'S

SCHEMA'S

BRENG DIT PRODUCT NIET TERUG NAAR DE WINKEL
Als u vragen hebt of hulp nodig hebt, bel dan de klantenservice op 855-944-3571.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen4500 - Handleiding digitale invertergenerator

Beschikbare talen

Gerelateerde Handleidingen voor Westinghouse iGen4500

Inhoudsopgave
