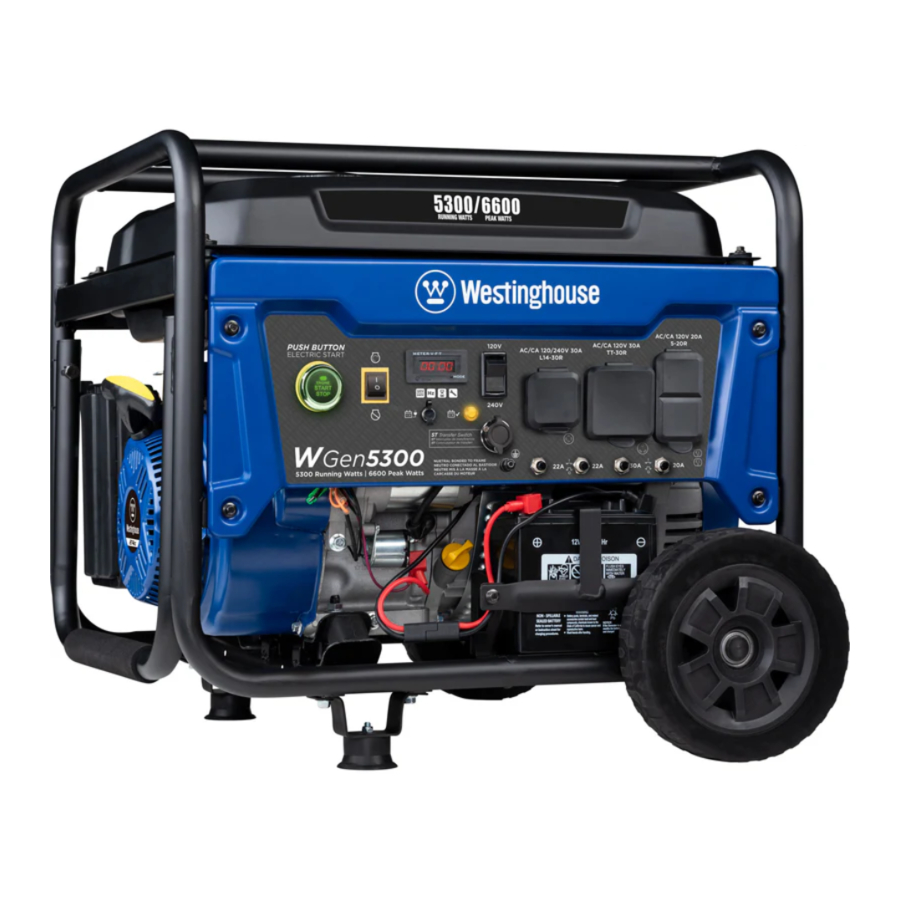

Westinghouse WGen5300 - Handleiding omvormergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Om de blootstelling te minimaliseren, moet u vermijden uitlaatgassen in te ademen en handschoenen dragen of uw handen regelmatig wassen bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.


Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.
BEWAAR DEZE INSTRUCTIES

SPECIFICATIES

*Ethanolgehalte van 10% of minder. GEBRUIK GEEN E15 of E85.

PRODUCTREGISTRATIE
Voor probleemloze garantiedekking is het belangrijk om uw Westinghouse-generator te registreren.
U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op:https://westinghouseoutdoorpower.com/pages/warranty-registration
• Scan de volgende QR-code met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• Stuur de volgende productinformatie naar: Westinghouse Outdoor Power Warranty registration 777 Manor Park Drive Columbus, OH 43228

Voor uw administratie
Aankoopdatum:
Modelnummer:
Serienummer:
Plaats van aankoop:

Bewaar uw aankoopbewijs voor een probleemloze garantiedekking.

VEILIGHEID

VEILIGHEIDSDEFINITIES
De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.
Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsverklaringen. Het betekent opletten, alert worden, uw veiligheid is in het geding! Lees en houd u aan de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.
Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN
Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Omschrijving
	Veiligheidswaarschuwingssymbool
	Gevaar voor elektrocutie
	Gevaar voor verstikking
	Brandgevaar. NIET hete oppervlakken aanraken.
	Gevaar voor elektrische schok
	Brandgevaar
	Houd veilige afstand
	Tilgevaar
	Lees de instructies van de fabrikant
	NIET in natte omstandigheden gebruiken
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen voor gebruik.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

Nooit binnenshuis in een huis of garage gebruiken. ZELFS NIET als deuren en ramen open staan.

Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

VEILIGHEIDSINSTRUCTIES

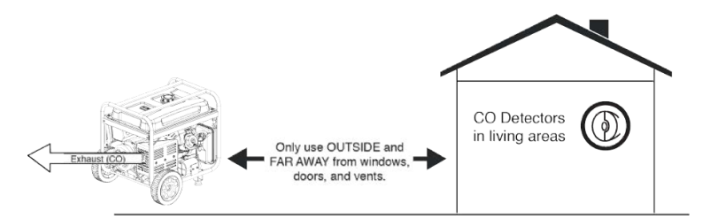

CORRECT GEBRUIK
Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen: uitsluitend buiten en in de windrichting gebruiken, ver van ramen, deuren en ventilatieopeningen. Richt de uitlaatgassen weg van bewoonde ruimten

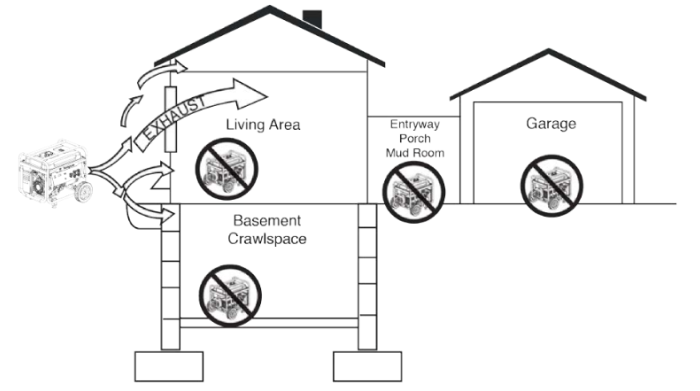

INCORRECT GEBRUIK
Niet gebruiken op een van de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Leefruimte
• Zolder
• Entree
• Portiek
• Bijkeuken

MEDEDELING
Installeer op batterijen werkende koolmonoxidemelders of stekker-koolmonoxidemelders met batterijback-up in woonruimten.

Brand- en elektrocutiegevaar. NIET aansluiten op het elektrische systeem van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige plaats. Stel de generator NOOIT bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator NOOIT om medische apparatuur van stroom te voorzien.
• Gebruik de generator NIET als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator NIET met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die op deze generator werken, moeten correct geaard zijn door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een gebouwbedradingssysteem van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich tijdens het gebruik van de generator ziek, duizelig of zwak begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, omdat u een koolmonoxidevergiftiging kunt hebben.
• Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse ministerie van Volksgezondheid en Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een extra afstand.
• Houd tijdens het gebruik en de opslag aan alle zijden van de generator een vrije ruimte van ten minste vijf voet, inclusief boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De warmte die wordt gecreëerd door de geluiddemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare voorwerpen te ontsteken.
• Raak de geluiddemper of motor NIET aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of brandbare of ontvlambare materialen in het directe pad van de uitlaatgassen.
• Verwijder ALTIJD alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud zijn gebruikt, uit de buurt van de generator voordat u hem gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
• Een omschakelaar moet worden geïnstalleerd door een erkende elektricien die is goedgekeurd door de bevoegde instantie. De installatie moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Rook NIET tijdens het vullen van de generator met benzine.
• Zorg ervoor dat de gastank van de generator NIET overloopt tijdens het vullen.
• Schakel de motor uit en laat hem twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.

• Verwijder NOOIT de brandstofdop wanneer de generator draait. Schakel de motor uit en laat het apparaat minimaal twee minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de geluiddemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Veeg gemorste brandstof van het apparaat.
• Probeer NOOIT gemorste brandstof te verbranden.
• Vul de brandstoftank NOOIT te vol. Laat ruimte over voor de brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator wordt gemorst, veeg dan gemorste brandstof onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag oogbescherming tijdens het tanken.
• Gebruik benzine NOOIT als schoonmaakmiddel.
• Bewaar alle containers met benzine of in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine is zeer explosief en ontvlambaar en kan ernstige brandwonden of de dood veroorzaken.

• In geval van een gasbrand, probeer de vlam NIET te blussen als de brandstoftankklep in de AAN-stand staat. Het toevoegen van een blusser aan een generator met een open brandstofklep kan een explosiegevaar opleveren.
• Gas heeft een kenmerkende geur; dit helpt om potentiële lekkages snel op te sporen.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.
• Ontvlambaar gas onder druk kan brand of explosie veroorzaken als het wordt ontstoken.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem correct zijn geplaatst.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u hem gebruikt.
• Zorg ervoor dat de generator op een vlakke ondergrond staat voordat u hem gebruikt.
• Bij het transporteren of onderhouden van de generator:
• Koppel de bougiedop los om onbedoeld starten te voorkomen.

Bij het opslaan van de generator:

• Bewaar uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.

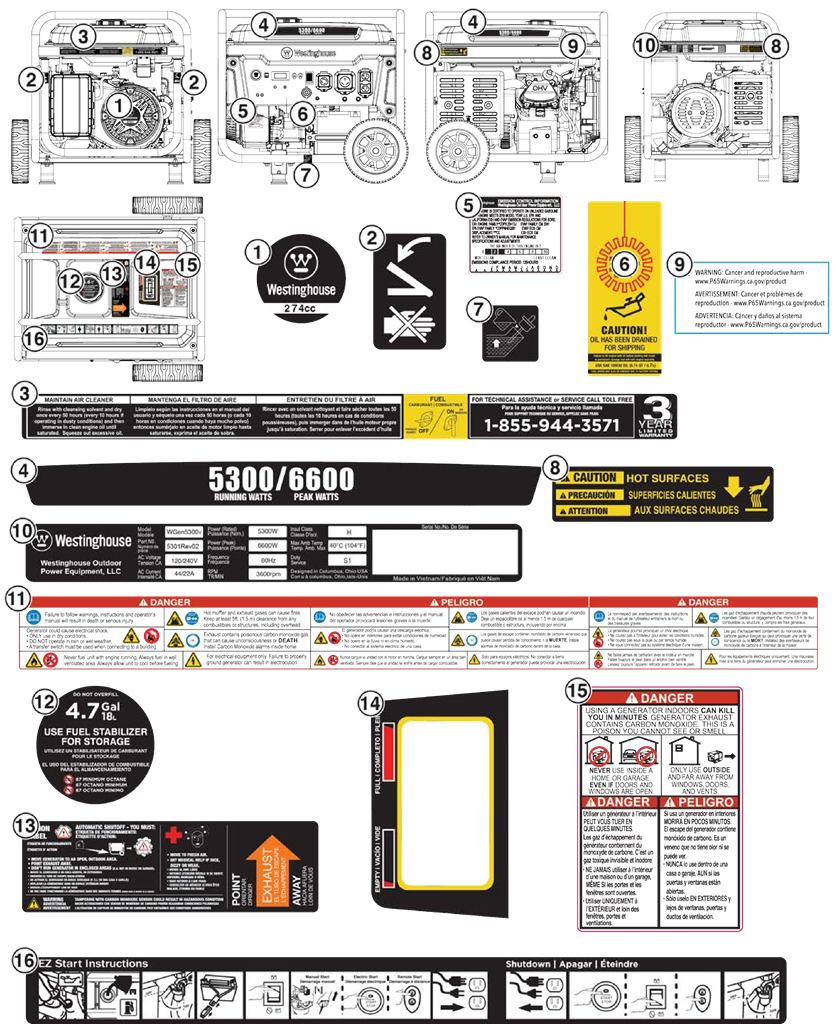

VEILIGHEIDSETIKETTEN

ONDERDELEN

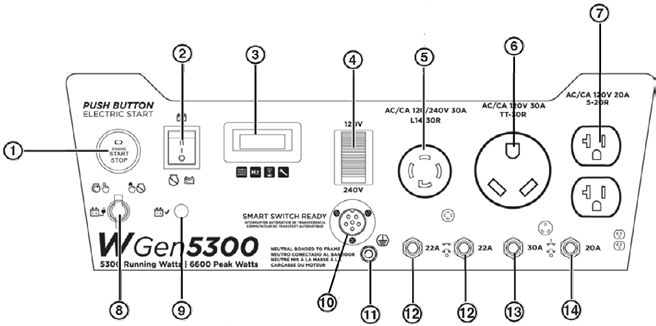

ONDERDELEN BEDIENINGSPANEEL

1. Drukknop START/STOP: Eenmaal drukken om de motor automatisch te starten. Nogmaals drukken om de motor te stoppen.
2. Batterijschakelaar: Schakelt de batterij AAN en UIT. Moet AAN staan voor elektrisch of starten op afstand.
3. Gegevenscentrum: Schakelen om spanning, frequentie, totale urenteller en gebruiks-/onderhoudstimer weer te geven.
4. Spanningskeuzeschakelaar: Selecteer 120 volt of 240 volt. Schakel de generator UIT voordat u de spanningen wijzigt.
5. 120/240 volt AC, 30 ampère NEMA L14-30R TwistLock-stopcontact: Het stopcontact kan maximaal 30 ampère leveren
6. 120 volt AC, 30 ampère NEMA TT-30R-stopcontact: Het stopcontact kan maximaal 30 ampère leveren.
7. 120 volt AC, 20 ampère Duplex NEMA 5-20R-stopcontacten: De stopcontacten kunnen maximaal 20 ampère leveren.
8. Batterij-oplaadpoort: Wordt gebruikt om de batterij op te laden met de meegeleverde batterijlader.
9. Batterij-indicator: Geeft aan dat de stroom AAN staat. Het lampje blijft branden terwijl het apparaat AAN staat.
10. Smart Switch-stopcontact: Verbindt de Westinghouse ST Switch (apart verkrijgbaar) met het bedieningspaneel.
11. Aardingsklem: De aardingsklem wordt gebruikt om de generator extern te aarden.
12. 22 ampère stroomonderbrekers: Elke stroomonderbreker beperkt de stroom die via elke 120 volt-poot op L14-30R kan worden geleverd tot 22 ampère.
13. 30 ampère AC-stroomonderbreker: Stroomonderbreker beperkt de stroom die via het TT30R-stopcontact kan worden geleverd tot 30 ampère.
14. 20 ampère AC-stroomonderbreker: Stroomonderbreker beperkt de stroom die via het TT30R-stopcontact kan worden geleverd tot 30 ampère.

GEGEVENSCENTRUM
Spanning: Geeft de huidige spanningsoutput weer.

Frequentie (Hz): Geeft de frequentie van de stroomoutput weer in Hertz.

Levensduururen: Geeft de gebruiksuren van de levensduur weer.

Gebruikstijd/onderhoud: Geeft de huidige gebruikstijd weer. Wordt opnieuw ingesteld op nul wanneer de motor wordt uitgeschakeld. Onderhoudsherinnering wordt weergegeven wanneer dit nodig is.
Onderhoudscodes: P25: Motorolie vervangen P50: Luchtfilter reinigen, motorolie vervangen P100: Motorolie vervangen, luchtfilter reinigen, brandstoffilter vervangen

Druk op de Mode-knop om door de gegevensweergavemodi te bladeren.

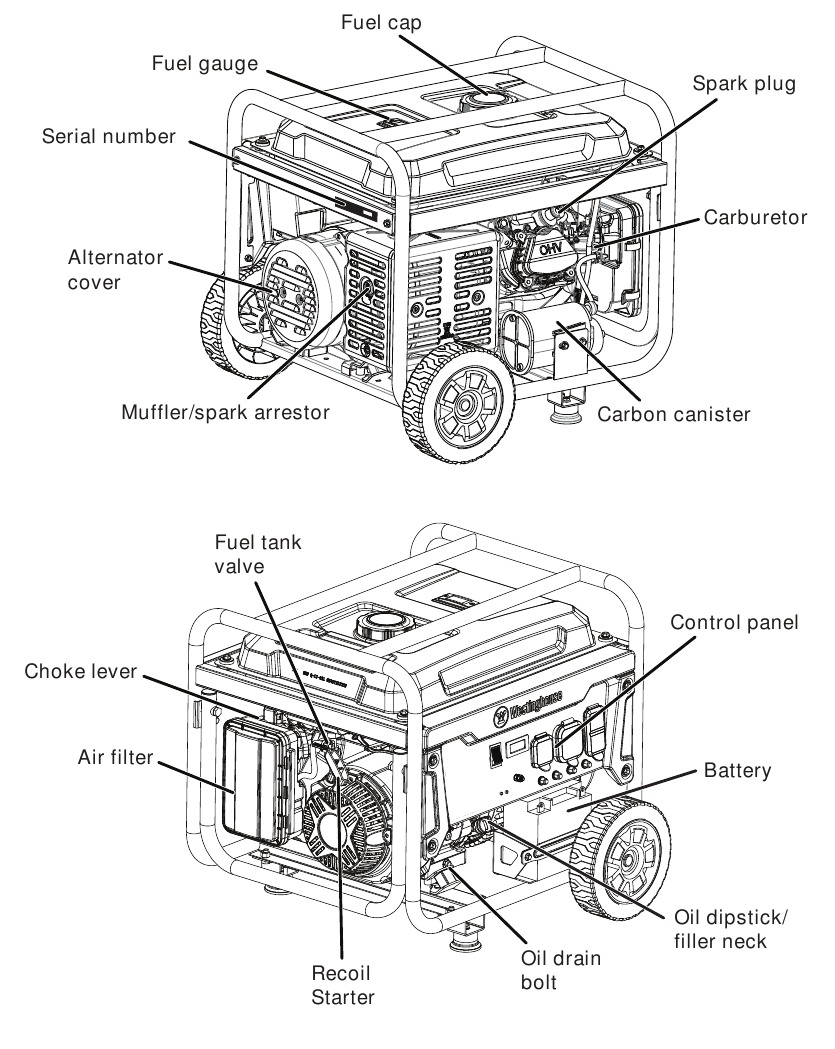

ONDERDELEN GENERATOR

MONTAGE

INHOUD VAN DE DOOS

Gewichtgevaar. Laat u ALTIJD helpen bij het optillen van de generator.

1. Open de doos voorzichtig.
2. Verwijder en bewaar de inhoud van de doos.
3. Verwijder en gooi de verpakkingslade weg.
4. Vouw de bovenkant van de plastic zak die de generator omsluit open.
5. Knip de verticale hoeken van de doos voorzichtig door om toegang te krijgen tot de generator.
6. Recycle of gooi het verpakkingsmateriaal op de juiste manier weg.

INHOUD VAN DE DOOS

• Gebruikershandleiding
• Snelstartgids
• Fles SAE 10W-30 olie
• Bougiesleutel
• Sleutel
• Acculader
• Olietrechter
• Wiel- en montagevoetcomponenten:

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

VOETEN EN WIELEN INSTALLEREN
LET OP
Voor het monteren van de generator moet u het apparaat aan één kant optillen. Installeer de montagevoeten en wielen voordat u brandstof of olie toevoegt.

1. Plaats de generator op een vlakke ondergrond.
2. Kantel de generator op een stuk karton of ander zacht materiaal om de frameverf te beschermen en te voorkomen dat de generator gaat schuiven.
3. Installeer de montagevoeten met de meegeleverde sleutel op het frame zoals afgebeeld.

4. Installeer de wielen zoals afgebeeld.


Opmerking: De wielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.

EERSTE OLIEVULLING
LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor NIET te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit ernstige schade aan de motor veroorzaken.

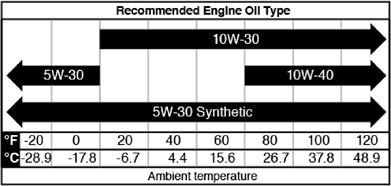

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

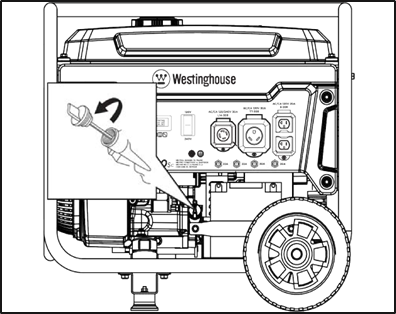

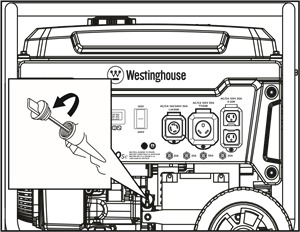

1. Verwijder de oliepeilstok op een vlakke ondergrond.

2. Gebruik de meegeleverde trechter en olie om olie in de olie-vulhals te gieten.
   Opmerking: Omdat er mogelijk nog restolie van de fabriek in de motor zit, voegt u de olie stapsgewijs toe aan het einde van de fles om te voorkomen dat de motor te vol raakt. Zie Controle van het motoroliepeil in het hoofdstuk Onderhoud.
3. Veeg de oliepeilstok schoon. Plaats de oliepeilstok terug en draai hem handvast aan.

BRANDSTOF

Brand- en explosiegevaar. Gebruik NOOIT een benzinecontainer, benzinetank of ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank NIET te vol. Vul alleen tot de rode vulring in het brandstoffilterscherm in de tank. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Brand- en explosiegevaar. Tank de generator NOOIT bij terwijl de motor draait. Schakel de motor ALTIJD uit en laat de generator twee minuten afkoelen voordat u gaat tanken.
LET OP

Gebruik GEEN E15- of E85-brandstof in dit product. Schade aan de motor of apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFEISEN

• SCHONE, VERSE, loodvrije benzine, 87–93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN gas-oliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.
• Tank NIET binnenshuis.
• Maak GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN
Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng ALTIJD de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult. Laat de generator vijf minuten draaien zodat de stabilisator het hele brandstofsysteem kan behandelen.

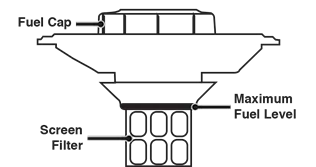

DE BRANDSTOFTANK VULLEN

1. Schakel de generator UIT en laat hem minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer intern schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.
4. Voeg langzaam de aanbevolen brandstof toe. Vul NIET te vol. Vul alleen tot de rode maximale vulring op het brandstoffilterscherm dat zichtbaar is in de vulhals.

5. Plaats de brandstofdop.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Maak het brandstoffilterscherm schoon van vuil voor en na elke tankbeurt. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

DE ACCU AANSLUITEN
Er is een snelkoppelingsstekker op de accu voorgeïnstalleerd.
Verwijder de kabelbinder waarmee de stekkers zijn vastgemaakt en druk ze vervolgens stevig aan om ze aan te sluiten.

Opmerking: De generator is uitgerust met een functie voor het opladen van de accu. Zodra de motor draait, wordt de accu langzaam opgeladen.

WERKING

LOCATIE GENERATOR
Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

Nooit binnenshuis gebruiken, in een huis of garage. ZELFS NIET als deuren en ramen openstaan.

Alleen BUITEN gebruiken en ver uit de buurt van ramen, deuren en ventilatieopeningen.
Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Gevaar voor elektrocutie. Gebruik de generator NOOIT op een natte of vochtige plek. Stel de generator NOOIT bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ertoe leiden dat er vuil in de generator komt dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.
De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook wanneer hij niet in gebruik is). De generator moet minstens 1,5 m (5 ft) vrij zijn van alle brandbare materialen.
Gebruik de generator NIET achter in een SUV, camper, aanhangwagen, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats die geen adequate koeling van de generator en/of de uitlaatdemper mogelijk maakt. Sluit generatoren tijdens bedrijf NIET op.

Gevaar voor verstikking. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd bij het plaatsen van de generator rekening met wind- en luchtstromen.

AARDING

Gevaar voor schokken. Het niet correct aarden van de generator kan leiden tot elektrische schokken.
Het nulpunt van de generator is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct.
Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.
Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrische keurmeester of lokaal bureau met jurisdictie voor lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.
LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 polen, of dubbel geïsoleerde gereedschappen en apparaten.

WERKING OP GROTE HOOGTE
Het motorvermogen wordt minder naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 1000 voet toename van de hoogte ten opzichte van zeeniveau.
Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes van meer dan 2000 ft (762 m). Werking zonder deze aanpassing zal leiden tot verminderde prestaties, een hoger brandstofverbruik en verhoogde emissies.
LET OP
Gebruik de generator NIET op hoogtes onder 2.000 ft (762 m) met de kit voor grote hoogte geïnstalleerd. Er kan schade aan de motor ontstaan.
Carburateurkit voor grote hoogte: Onderdeelnr. 518965

AFSTANDSBEDIENING

Controleer of het gebied rond de generator vrij is voordat u de generator op afstand start.
De afstandsbediening die bij de generator is geleverd, moet aan de terugslaghendel of het bedieningspaneel worden bevestigd. Als uw apparaat zonder afstandsbediening is geleverd, neem dan contact op met de klantenservice van Westinghouse.
De generator kan op afstand worden gestart vanaf maximaal 30 meter (99 voet) met behulp van de afstandsbediening.
Opmerking: Naarmate de batterijen in de afstandsbediening leeg raken, zal de operationele afstand afnemen.

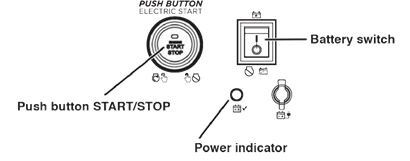

DE AFSTANDSBEDIENING KOPPELEN
Vervangende batterijen voor de afstandsbediening: (2) CR2016
Als de afstandsbediening wordt vervangen of opnieuw moet worden gekoppeld aan de generator, volg dan deze procedure.

1. Zet de accuschakelaar van de generator in de AAN-stand. Het stroomindicatielampje gaat branden.

2. Houd de rode Pairing (Koppelings)-knop aan de zijkant van het bedieningspaneel ingedrukt totdat de START/STOP (START/STOP)-knop oplicht.

3. Houd de STOP (STOP)-knop op de afstandsbediening ingedrukt totdat de START/STOP (START/STOP)-knop uitgaat. Laat de knop los. De START/STOP (START/STOP)-knop gaat branden nadat de knop is losgelaten.

4. Houd de START (START)-knop op de afstandsbediening ingedrukt totdat de START/STOP (START/STOP)-knop uitgaat. Laat de knop los. De START/STOP (START/STOP)-knop gaat branden nadat de knop is losgelaten.
5. Druk op de Pairing (Koppelings)-knop aan de zijkant van het bedieningspaneel totdat de START/STOP (START/STOP)-knop uitgaat. Laat de knop los.
6. Zet de accuschakelaar van de generator in de UIT-stand. De afstandsbediening is nu gekoppeld.

SPANNINGSSCHAKELAAR

Met de 120V/240V-keuzeschakelaar kan de gebruiker de stroomsterkte in de generator verdubbelen voor meer veeleisende toepassingen. De spanningskeuzeschakelaar schakelt de dubbele 120V AC-wikkelingen van de generator om 120V of 240V te produceren. Als een 240V-apparaat is aangesloten op het 4-polige L14-30R-stopcontact, moet de schakelaar in de "240V"-stand staan. De 120V-stopcontacten geven geen stroom als de spanningskeuzeschakelaar in de 240V-stand staat.

Verander de spanningskeuzeschakelaar alleen als de generator is UITGESCHAKELD. Schakel de spanning NIET om terwijl de generator draait of apparaten van stroom voorziet.

INLOOPERIODE
Overschrijd voor een correcte inloop de eerste vijf bedrijfsuren NIET 50% van het nominale bedrijfsvermogen (2650 watt).
Varieer de belasting af en toe om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te laten inslijten.

VOORDAT U DE GENERATOR START
Controleer of:

• De generator op een veilige, geschikte plaats staat.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor gevuld is met olie.
• Alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

DE MOTOR STARTEN

1. Controleer of er brandstof in de tank zit.
2. Zet de brandstoftankkraan in de AAN-stand.

3. Zet de accuschakelaar in de AAN-stand.
4. Kies de startmethode:
   1. Remote Start: Houd de START (START)-knop op de afstandsbediening één seconde ingedrukt.
   2. Push-Button Start: Houd de START/STOP (START/STOP)-knop van de motor twee seconden ingedrukt.
   3. Recoil Start: Sluit de choke handmatig als de motor koud is. Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u een verhoogde weerstand voelt, en trek dan snel.


Opmerking: Tijdens het starten met een drukknop of afstandsbediening stelt de motor automatisch de choke in en begint de startsequentie. Als de motor niet start, zal de generator nog twee keer proberen de motor te starten.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en koppel ze los.

   Start of stop de generator NOOIT met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen van de motor te stabiliseren.
3. Houd de START/STOP-knop een seconde ingedrukt of druk een seconde op STOP op de afstandsbediening.

Opmerking: Als alternatief, als de generator niet vaak wordt gebruikt, zet dan de brandstoftankkraan in de OFF-stand om de hoeveelheid resterende brandstof in de vlotterkamer van de carburateur te beperken. De motor stopt wanneer de brandstof in de carburateur en de brandstofleiding op is.

GEBRUIKSFREQUENTIE
Als de generator onregelmatig of met tussenpozen wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan het hoofdstuk Opslag van deze handleiding voor informatie over brandstofdegradatie.

AC-STROOMONDERBREKERS
De stroomonderbrekers schakelen automatisch uit als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact.
Als een AC-stroomonderbreker automatisch uitschakelt, controleer dan of het apparaat correct werkt en of het de nominale belastingscapaciteit van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer inschakelt.

GENERATORCAPACITEIT
LET OP
Overbelast de capaciteit van de generator NIET. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.
Zorg ervoor dat de generator voldoende continu (lopend) en piekvermogen (startend) kan leveren voor de items die u tegelijkertijd van stroom wilt voorzien.
Er moet rekening worden gehouden met de totale stroombehoefte (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden meestal informatie over het vermogen in de buurt van het model- of serienummer.
Om de stroombehoefte te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
2. Tel het continue (lopende) vermogen van deze items op. Dit is de hoeveelheid vermogen die de generator moet produceren om de items draaiende te houden. Zie de vermogensreferentietabel.
3. Schat hoeveel piekvermogen (startvermogen) u nodig hebt. Piekvermogen is de korte stroomstoot die nodig is om elektrisch aangedreven gereedschappen of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen het item (de items) met het hoogste extra piekvermogen op te tellen bij het totale nominale vermogen van stap 2.
   Voorbeeld:

   Gereedschap of apparaat in bedrijf	Startvermogen*	Wattage*
   RV-airconditioner (11.000 BTU)	1010	1600
   TV (flatscreen)	120	235
   RV-koelkast	180	600
   Radio	200	0
   Lamp (75 watt)	300	0
   Koffiezetapparaat	600	0
   Totalen	2410	2435
   	Totaal lopend vermogen*	2410
   	Hoogste startvermogen*	+ 1600
   	Benodigd totaal startvermogen	4010

   *De vermelde wattages zijn geschatte waarden. Controleer het werkelijke wattage.

ENERGIEBEHEER
Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de generatoraansluitingen zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren is door de belastingen opeenvolgend toe te voegen als volgt:

1. Start de motor zoals beschreven in deze handleiding, zonder dat er iets op de generator is aangesloten.
2. Sluit de eerste belasting aan en schakel deze in, bij voorkeur de grootste belasting die u hebt.
3. Laat het generatorvermogen stabiliseren (de motor loopt soepel en het aangesloten apparaat werkt correct).
4. Sluit de volgende belasting aan en schakel deze in.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal de stappen 4 en 5 voor elke extra belasting.

Wattage-referentie

*De vermelde wattages zijn geschatte waarden. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks naar de woning lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik ALTIJD koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen bij het gebruik van de generator. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, zorg er dan voor dat de generator zich in een open ruimte buiten bevindt, ver van bewoonde ruimtes, met de uitlaatopening naar buiten gericht.

Brand- en elektrocutiegevaar. Gebruik NOOIT versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, met de dood of ernstig letsel tot gevolg.
Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde verlengkabels met 3 pinnen, gereedschap en apparaten, of dubbel geïsoleerd gereedschap en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een risico op elektrische schokken vormen.
• Zorg ervoor dat het elektrische vermogen van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

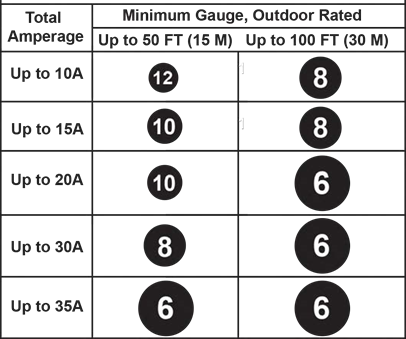

AFMETINGEN VERLENGKABEL
Gebruik alleen geaarde verlengkabels met 3 pinnen die zijn gemarkeerd voor buitengebruik en die geschikt zijn voor de elektrische belasting.

TRANSPORT

Gewichtsgevaar. Laat u ALTIJD helpen bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voordat u hem gaat vervoeren.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen het vaste frame van de generator om het apparaat op te tillen of om lastbegrenzers zoals touwen of spanbanden te bevestigen.Probeer NIET de generator op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor het transport.

ONDERHOUD

Brandgevaar. Kantel de generator NIET of leg hem niet op zijn zij. Brandstof of olie kan lekken en de generator kan beschadigd raken.

Per ongeluk opstarten. Koppel de bougiekabel los van de bougie wanneer u onderhoud aan de generator uitvoert.

ONDERHOUDSSCHEMA
Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Houd u aan de uren of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

¹ Vervang de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen.
² Vaker reinigen in vuile of stoffige omstandigheden.
Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
³ Aanbevolen wordt om de service te laten uitvoeren door een geautoriseerde Westinghouse-servicepunt.

ONDERHOUDSHERRINNERINGEN
Onderhoudsherinneringscodes worden weergegeven op het gegevensdisplay op basis van de levensduur in uren van het apparaat. De onderhoudscodes worden weergegeven totdat het apparaat wordt uitgeschakeld. Raadpleeg het hoofdstuk Onderhoud voor specifieke procedures.

VERVANGINGSONDERDELEN VOOR ONDERHOUD

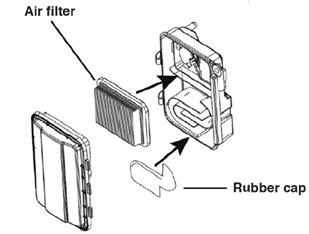

LUCHTFILTERONDERHOUD
Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak de klemmen los en verwijder het luchtfilterdeksel.

3. Reinig het luchtfilter met perslucht. Vervang het indien beschadigd.
4. Zorg ervoor dat het luchtfilter en de rubberen dop correct zijn geïnstalleerd. Plaats het luchtfilterdeksel en zet het vast met de klemmen van het deksel.


CONTROLE MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
LET OP
Gebruik ALTIJD de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan versnelde slijtage veroorzaken en/of de levensduur van de motor verkorten.
Wanneer u de generator gebruikt in vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen. De omgevingstemperatuur beïnvloedt de prestaties van de motorolie. Verander het type gebruikte motorolie op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of elke 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek schoon rond de oliepeilstok.
3. Verwijder de oliepeilstok en veeg de peilstok schoon.

4. Steek de peilstok in de olievulhals zonder deze vast te schroeven. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt tussen de lage (L) en hoge (H) markering op de peilstok.

5. Als het peil laag is, voeg dan geleidelijk aan de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich tussen de L- en H-markering op de peilstok bevindt. Vul NIET te veel. Als het peil boven de H-markering op de peilstok staat, laat dan olie aflopen om het oliepeil te verlagen tot de volledige markering.
6. Plaats de oliepeilstok terug en draai hem met de hand vast.

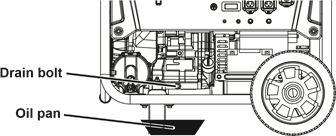

MOTOROLIE VERVERSEN
Wanneer u de generator gebruikt in vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen. Ververs de olie terwijl de motor nog warm is van gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek schoon rond de oliepeilstok. Verwijder de peilstok en veeg hem schoon.
3. Plaats een olieopvangbak (of een geschikte bak) onder de oliedrainagebout.
4. Verwijder met een 10 mm sleutel de oliedrainagebout en laat de olie weglopen.

5. Installeer de oliedrainagebout en draai deze stevig vast.
   Opmerking: Een nieuwe koperen ring voor de oliedrainageplug wordt aanbevolen bij elke olieverversing.
6. Giet langzaam olie in de olievulhals totdat het oliepeil zich tussen de L- en H-markering op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel.
   Maximale oliecapaciteit: 0,74 liter
7. Plaats de oliepeilstok terug en draai hem met de hand vast.

LET OP
Vervuil NIET. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIEONDERHOUD
Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.
LET OP
Gebruik ALTIJD de Westinghouse OEM-bougie of een compatibele bougie van het niet-weerstandstype. Het gebruik van een bougie van het weerstandstype kan leiden tot een onregelmatige stationaire loop, overslaan of kan voorkomen dat de motor start.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiekabel door de bougiekabel stevig recht van de motor af te trekken.

3. Maak het gebied rond de bougie schoon.
4. Verwijder de bougie met de meegeleverde bougiesteksleutel.
   LET OP
   Oefen NOOIT zijwaartse druk uit en verplaats de bougie niet zijwaarts bij het verwijderen van de bougie.
5. Inspecteer de bougie. Vervang de bougie als de elektroden putjes vertonen, verbrand zijn of als de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
6. Meet de elektrodeafstand van de bougie met een draad-type voelermaat. Corrigeer indien nodig de opening door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)

7. Installeer de bougie voorzichtig met de hand vast en draai hem vervolgens nog 3/8 tot 1/2 slag vast met de bougiesleutel.
8. Bevestig de bougiekabel.

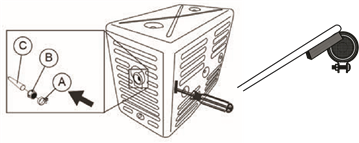

ONDERHOUD VONKENVANGER
Laat de uitlaat volledig afkoelen voordat u de vonkenvanger onderhoudt. Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Als u de vonkenvanger niet reinigt, leidt dit tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond.
2. Schuif de schroevendraaier in de zijgleuf en verwijder de schroef waarmee de klem (A) op de vonkenvanger is bevestigd. Trek de vonkenvanger eruit.

3. Verwijder voorzichtig de koolstofafzettingen van het scherm van de vonkenvanger met een draadborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Vervang de vonkenvanger als deze beschadigd is.
4. Installeer de vonkenvanger opnieuw.

ACCU VERVANGEN

Houd accupolen te allen tijde bedekt. De generator wordt geleverd met een lithium-ion (Li-Ion) accu. Blootliggende metalen positieve en negatieve polen kunnen kortsluiting veroorzaken wanneer ze in contact komen met metalen voorwerpen, waardoor de interne materialen van de cel ontbranden en de brandende inhoud met geweld wordt uitgestoten, wat resulteert in brand, explosies, ernstig letsel en zelfs de dood.

1. Draai de bouten los en verwijder ze waarmee de accuklemplaat is bevestigd en verwijder de plaat.

2. Koppel de snelkoppelingsstekkers los en verwijder de accu uit de unit.
3. Koppel de snelkoppelingskabels los van de accu.
4. Sluit op de vervangende accu de witte (-) snelkoppelingskabel aan op de negatieve pool van de accu. Schuif de rubberen beschermhuls over de aansluiting.
5. Sluit de rode (+) snelkoppelingskabel aan op de positieve pool van de accu. Schuif de rubberen beschermhuls over de aansluiting.
6. Plaats de accu in de generator. Plaats de accuklemplaat terug en draai de bouten vast.
7. Sluit de snelkoppelingsstekker aan.

LET OP
Voer de gebruikte accu op de juiste manier af volgens de richtlijnen van uw lokale of nationale overheid.

OPSLAG
Een goede voorbereiding voor de opslag is vereist voor een probleemloze werking en een lange levensduur van de generator.
LET OP
Benzine die slechts 30 dagen wordt bewaard, kan achteruitgaan, waardoor er gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een lange opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het wordt aanbevolen om altijd brandstofstabilisator te gebruiken. Volg de instructies van de fabrikant voor gebruik.

KORTE TERMIJN OPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder vuil van de koelopeningen van de uitlaatdemper.
• Bewaar de generator op een goed geventileerde, droge plaats uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonkenproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• NIET de generator of benzine opslaan in de buurt van kachels, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Met de motor en het uitlaatsysteem afgekoeld en alle oppervlakken droog, dekt u de generator af om stof buiten te houden.GEEN plastic zeil gebruiken als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJN OPSLAG
Zelfs op de juiste manier gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze langdurig wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat u de vlotterbak leeglopen om gom- en vernisvorming in de carburateur te voorkomen.

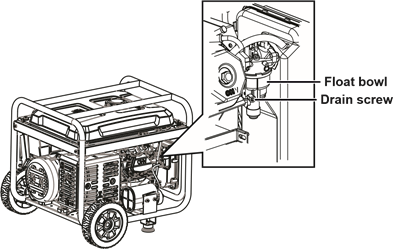

DE VLOTTERBAK LEEG LATEN LOPEN

1. Draai de brandstoftankklep naar de OFF (UIT) stand.
2. Zoek de aftapschroef aan de onderkant van de vlotterbak van de carburateur.

3. Plaats een geschikte benzinecontainer onder de aftapschroef om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.

DE BRANDSTOFTANK LEEG LATEN LOPEN
Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, aantasting en afzettingen in het brandstofsysteem te voorkomen.

1. Draai de brandstoftankdop los. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. GEEN elektrische pomp gebruiken.
3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.
4. Start de generator en laat hem draaien totdat de motor van de generator stopt.
5. Zet de Run/Stop (Draaien/Stoppen) schakelaar in de Stop (Stoppen) stand.
6. Verwijder de bougie.
7. Doe een theelepel motorolie in de cilinder en trek aan het startkoord totdat er weerstand wordt gevoeld. In deze stand komt de zuiger omhoog in de compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze stand helpt interne corrosie te voorkomen.
8. Laat het startkoord voorzichtig terugkeren.
9. Installeer de bougie opnieuw. Laat de bougiekabel losgekoppeld om onbedoeld starten te voorkomen.

ONDERHOUD BRANDSTOFKLEP
De brandstofklep is uitgerust met een brandstofsedimentbak, scherm en o-ring. De brandstofklep vereist geen onderhoud als het apparaat op de juiste manier wordt onderhouden met verse, schone brandstof. Als er problemen met de brandstof zijn, voer dan onderhoud aan de brandstofklep uit.

1. Laat de generator volledig afkoelen.
2. Draai de brandstofklep naar de OFF (UIT) stand.
3. Verwijder de sedimentbak van de brandstofklep. Verwijder de o-ring en het scherm.

4. Was de sedimentbak, o-ring en het scherm in een niet-ontvlambaar oplosmiddel. Grondig drogen.
5. Plaats het scherm en de o-ring in de brandstofklep. Installeer de sedimentbak en draai hem goed vast.
6. Draai de brandstofklep naar de ON (AAN) stand en controleer op lekkage. Vervang de brandstofklep als er lekkage is.
7. Draai de brandstofklep naar de ON (AAN) stand en controleer op lekkage. Vervang de brandstofklep als er lekkage is.

KLEPPENSPELING
OPMERKING
Het controleren en afstellen van de kleppenspeling moet worden uitgevoerd wanneer de motor koud is.

1. Verwijder het kleppendeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan het startkoord te trekken. Als u door het bougiegat kijkt, moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten op het BDP van de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de kleppenspeling te meten.


   	Inlaatklep	Uitlaatklep
   Kleppenspeling	0.0031 – 0.0047 in (0.08 – 0.12 mm)	0.0051 – 0.0067 in (0.13 – 0.17 mm)
   Koppel	8-12 N•m	8-12 N•m

6. Indien een afstelling nodig is, houdt u de tuimelaarpen vast en draait u de stelmoer van de pen los.
7. Draai de tuimelaarpen om de gespecificeerde speling te verkrijgen. Houd de tuimelaarpen vast en draai de stelmoer van de pen weer vast met het gespecificeerde koppel.
   Koppel: 106 inch-pound (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het tuimelaardeksel en de bougie.

PROBLEEMOPLOSSING

UITGEBOUWDE AANZICHTEN

UITGEBOUWDE AANZICHTEN EN ONDERDELENLIJST

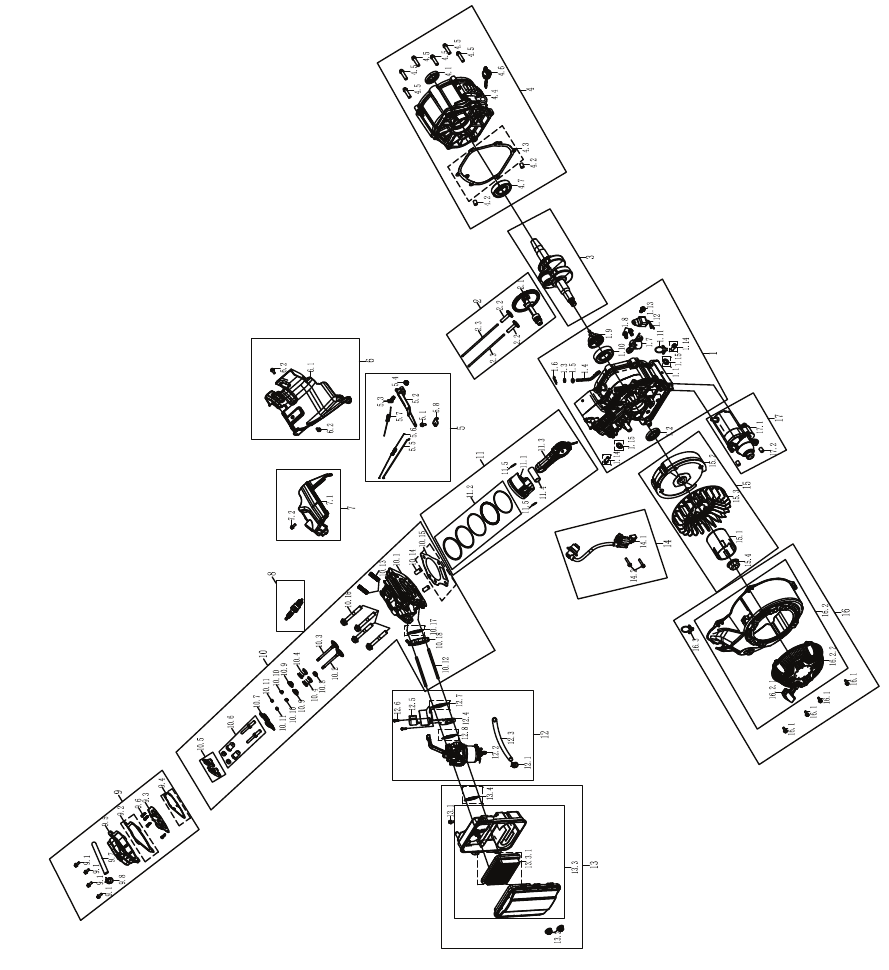

UITGEBOUWD AANZICHT MOTOR

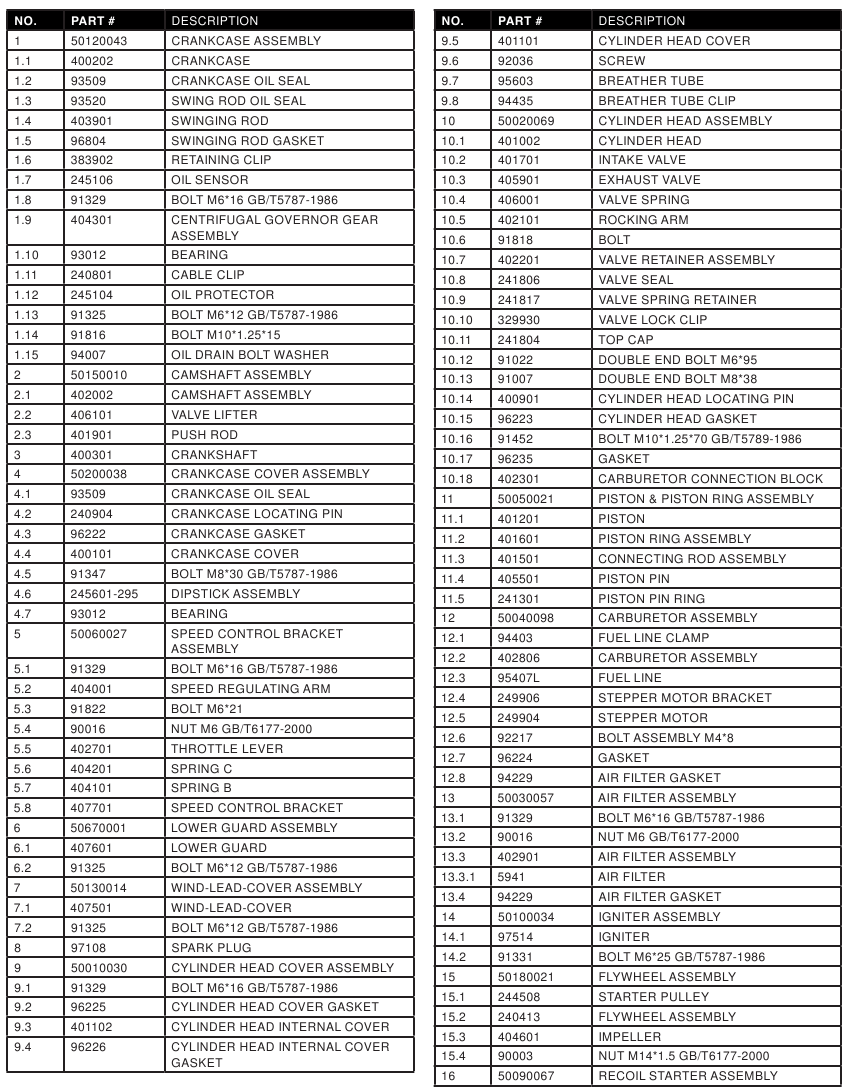

ONDERDELENLIJST MOTOR

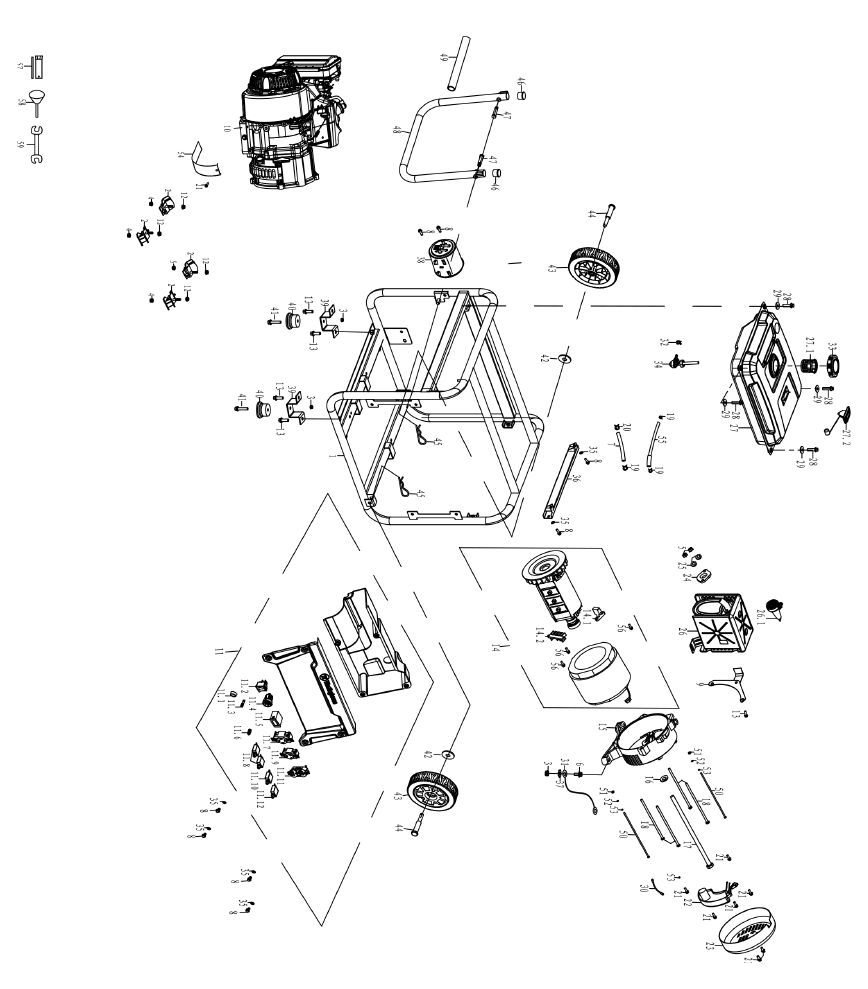

UITGEBOUWD AANZICHT GENERATOR

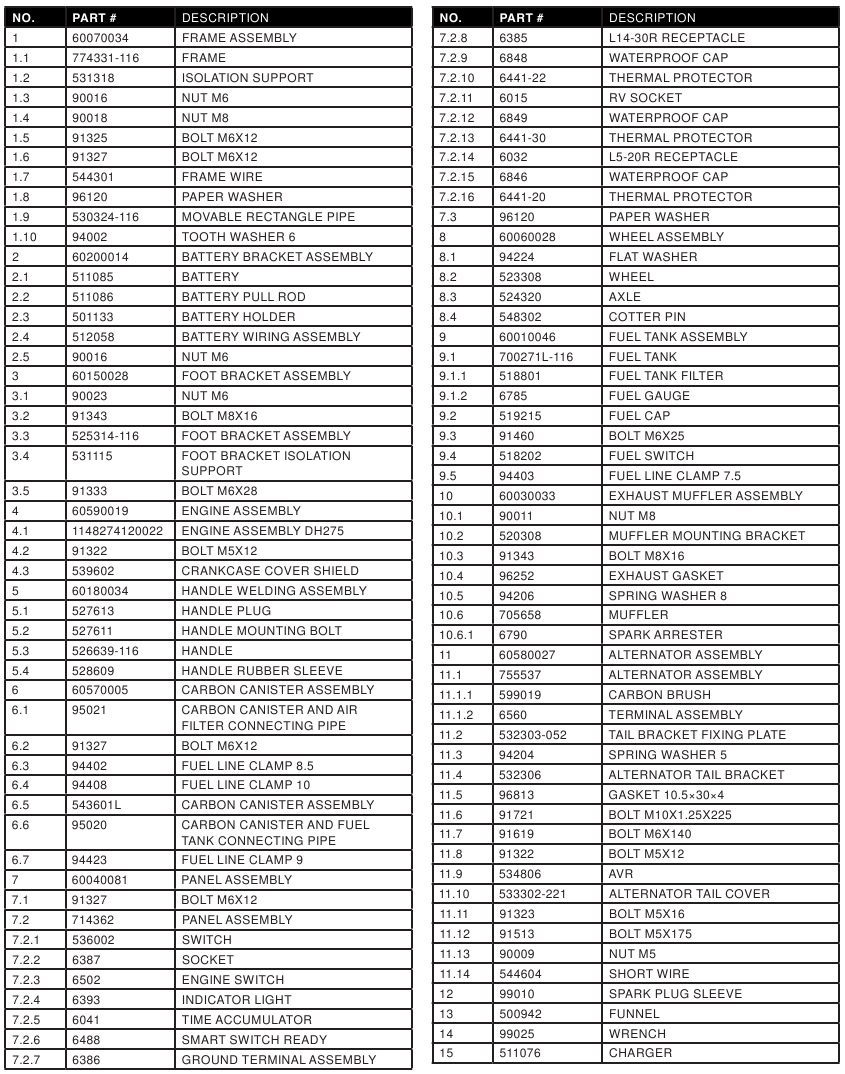

ONDERDELENLIJST GENERATOR

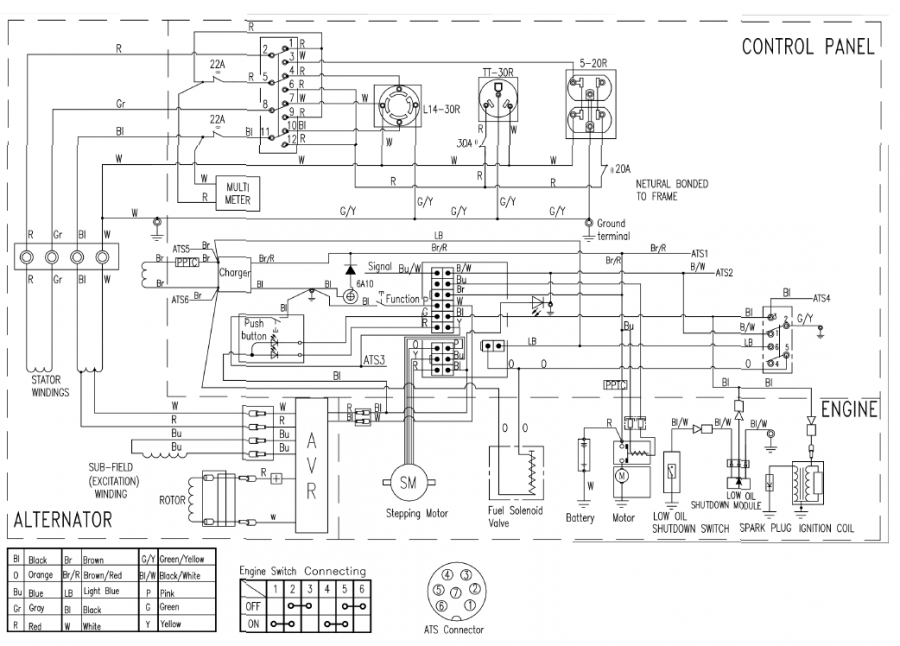

SCHEMA'S

DIT PRODUCT NIET RETOURNEREN NAAR DE WINKEL
Als u vragen hebt of hulp nodig hebt, bel dan de klantenservice op 855-944-3571.

Referenties

• Garantie registratie | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WGen5300 - Handleiding omvormergenerator

Beschikbare talen
