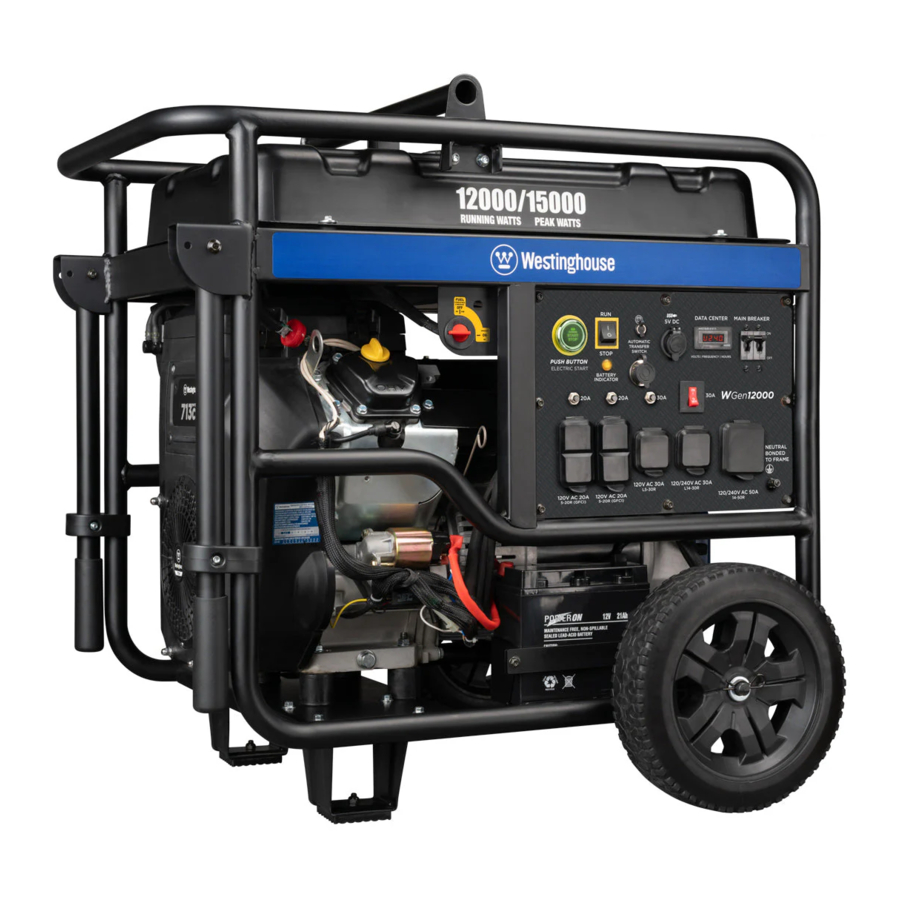

Westinghouse WGen12000 - Handleiding draagbare generator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, moet u vermijden uitlaatgassen in te ademen en handschoenen dragen of uw handen regelmatig wassen bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

BEWAAR DEZE INSTRUCTIES

SPECIFICATIES

Continu vermogen:	12.000
Piekvermogen:	15.000
Nominale spanning:	120/240V
Nominale frequentie:	60 Hz @ 3600 RPM
Fase:	Enkelfasig
Totale harmonische vervorming:	≤ 5%
Motorinhoud:	713 cc
Starttype:	Terugslag, elektrische start, afstandsbediening
Brandstofcapaciteit:	10,5 gallon (40 liter)
Brandstoftype:	Ongelode benzine 87–93 octaan*
Oliecapaciteit:	1,7 US Quart (1,6 liter)
Olietype:	SAE 10W-30
Bougie:	97108 (F7TC)

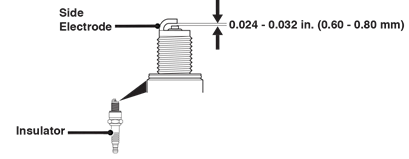

Bougieafstand:	0,024 – 0,032 inch. (0,60 – 0,80 mm)
Klep inlaatspeling:	0,0031 – 0,0047 inch. (0,08 – 0,12 mm)
Klep uitlaatspeling:	0,0051 – 0,0067 inch. (0,13 – 0,17 mm)
AC-aardingssysteem:	Gebonden aan frame
Spanningsregelaar:	AVR
Alternatortype:	Geborsteld
Maximale omgevingstemperatuur:	104°F (40°C)
Certificeringen:	EPA CARB

*Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen tussen 5°F (15°C)–122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het vóór gebruik weer binnen dit bereik worden gebracht. Dit product moet altijd buitenshuis worden gebruikt in een goed geventileerde ruimte en ver van deuren, ramen en andere ventilatieopeningen.
Maximaal wattage en stroom zijn onderhevig aan en worden beperkt door factoren zoals brandstof BTU-gehalte, omgevingstemperatuur, hoogte, motorcondities, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau, en neemt ook af met ongeveer 1% voor elke 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

*Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85.

PRODUCTREGISTRATIE

Voor een probleemloze garantie is het belangrijk om uw Westinghouse-generator te registreren.

U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos is meegeleverd.
• Uw product online registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• Scan de volgende QR-code met uw smartphonecamera om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie verzenden naar:
  Westinghouse Outdoor Power
  Garantie registratie
  777 Manor Park Drive Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantie.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool wordt bij de meeste veiligheidsverklaringen weergegeven. Het betekent opletten, wees alert, uw veiligheid is in het geding! Lees en houd u aan het bericht dat volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of die ervoor kan zorgen dat de apparatuur niet goed werkt.

Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren op de manier die bedoeld is.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Gevaar voor elektrocutie
	Gevaar voor verstikking
	Gevaar voor brandwonden. Raak geen hete oppervlakken aan.
	Gevaar voor elektrische schok
	Brandgevaar
	Houd veilige afstand
	Gevaar voor tillen
	Lees de instructies van de fabrikant
	Niet gebruiken in natte omstandigheden

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. Generatoruitlaatgassen bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

Gebruik NOOIT in een huis of garage, ZELFS NIET als deuren en ramen open staan.

Gebruik alleen BUITEN en ver van ramen, deuren en ventilatieopeningen

VEILIGHEIDSINSTRUCTIES

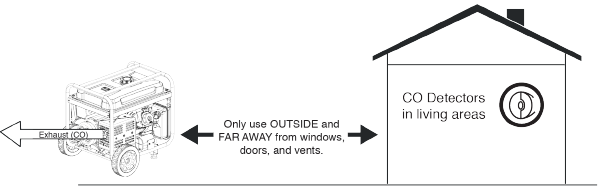

CORRECT GEBRUIK

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen. Gebruik ALLEEN buiten en uit de wind, ver van ramen, deuren en ventilatieopeningen. Leid uitlaatgassen weg van bewoonde ruimtes

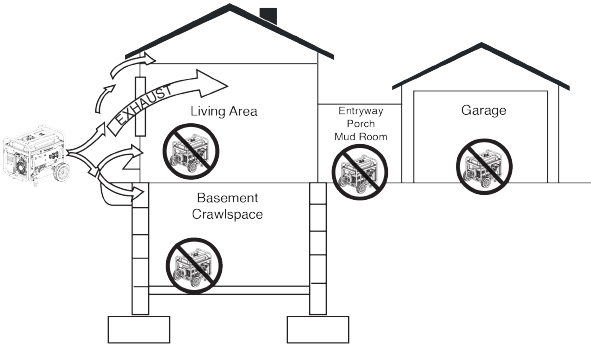

INCORRECT GEBRUIK

Niet gebruiken op een van de volgende locaties:
In de buurt van een deur, raam of ventilatieopening

• Garage
• Kelder
• Kruipruimte
• Woonkamer
• Zolder
• Ingang
• Portiek
• Hal

LET OP
Installeer op batterijen werkende koolmonoxidemelders of koolmonoxidemelders met batterijback-up in woonruimtes.

Brand- en elektrocutiegevaar. Sluit niet aan op het elektrische systeem van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische codes.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
• Gebruik de generator niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator niet met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten correct geaard zijn door gebruik te maken van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich tijdens het gebruik van de generator ziek, duizelig of zwak begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Gebruik alleen BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een extra afstand.
• Houd tijdens het gebruik en de opslag minstens anderhalve meter vrije ruimte aan alle kanten van de generator, inclusief boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voor opslag. De hitte die wordt gecreëerd door de uitlaatdemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare voorwerpen te ontsteken.
• Raak de uitlaatdemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of ontvlambare of brandbare materialen in het directe pad van de uitlaatgassen.
• Verwijder altijd gereedschap of andere serviceapparatuur die tijdens onderhoud is gebruikt van de generator voordat u deze gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Niet roken bij het vullen van de generator met benzine.
• Zorg ervoor dat de gastank van de generator niet overloopt tijdens het vullen.
• Zet de motor uit en laat deze twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder nooit de brandstofdop wanneer de generator draait. Schakel de motor uit en laat het apparaat minimaal twee minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatdemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken stevig vast.
• Veeg gemorste brandstof van het apparaat.
• Probeer nooit gemorste brandstof te verbranden.
• Vul de brandstoftank nooit te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator wordt gemorst, veeg dan onmiddellijk alle gemorste vloeistoffen op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik nooit benzine als schoonmaakmiddel.
• Bewaar containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine en LPG/propaan zijn zeer explosief en ontvlambaar en kunnen ernstige brandwonden of de dood veroorzaken.

• Probeer in geval van een gasbrand de vlam niet te doven als de brandstoftankklep in de AAN-stand staat. Het introduceren van een blusser in een generator met een open brandstofklep kan een explosiegevaar opleveren.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel op te sporen.
• Gasdampen kunnen een brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirriterend middel en moet onmiddellijk worden verwijderd als het in contact komt met de huid.

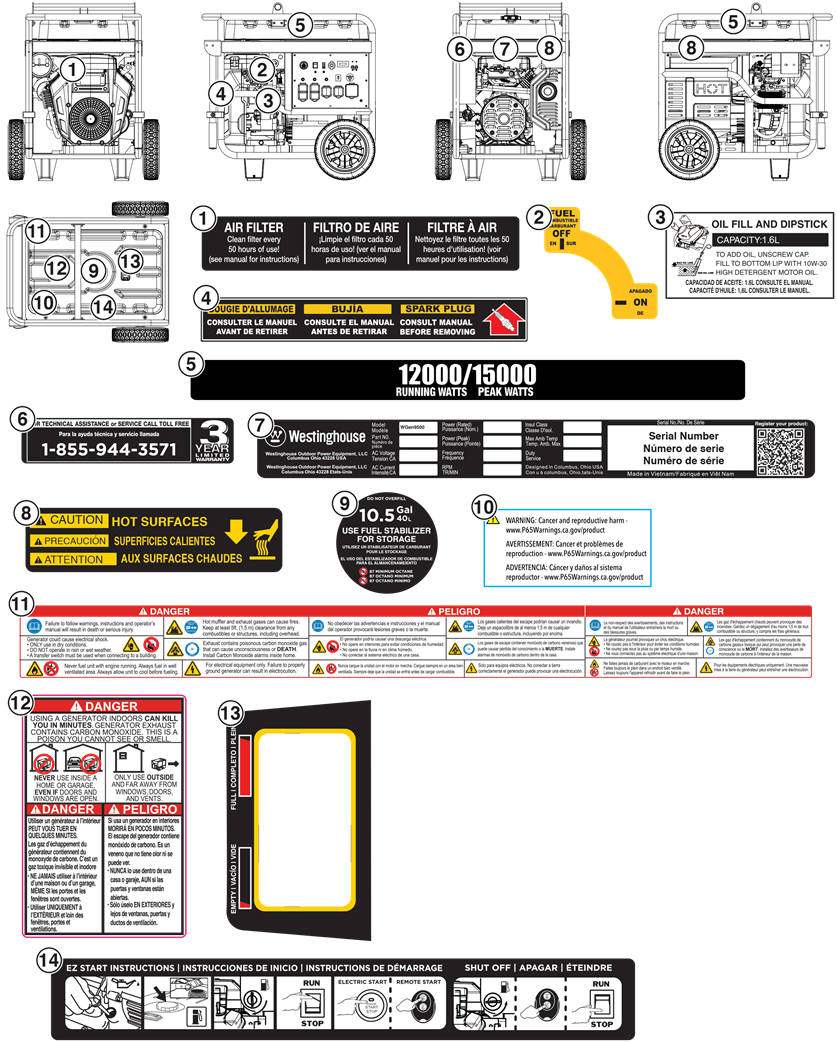

VEILIGHEIDSETIKETTEN EN -STICKERS

ONDERDELEN

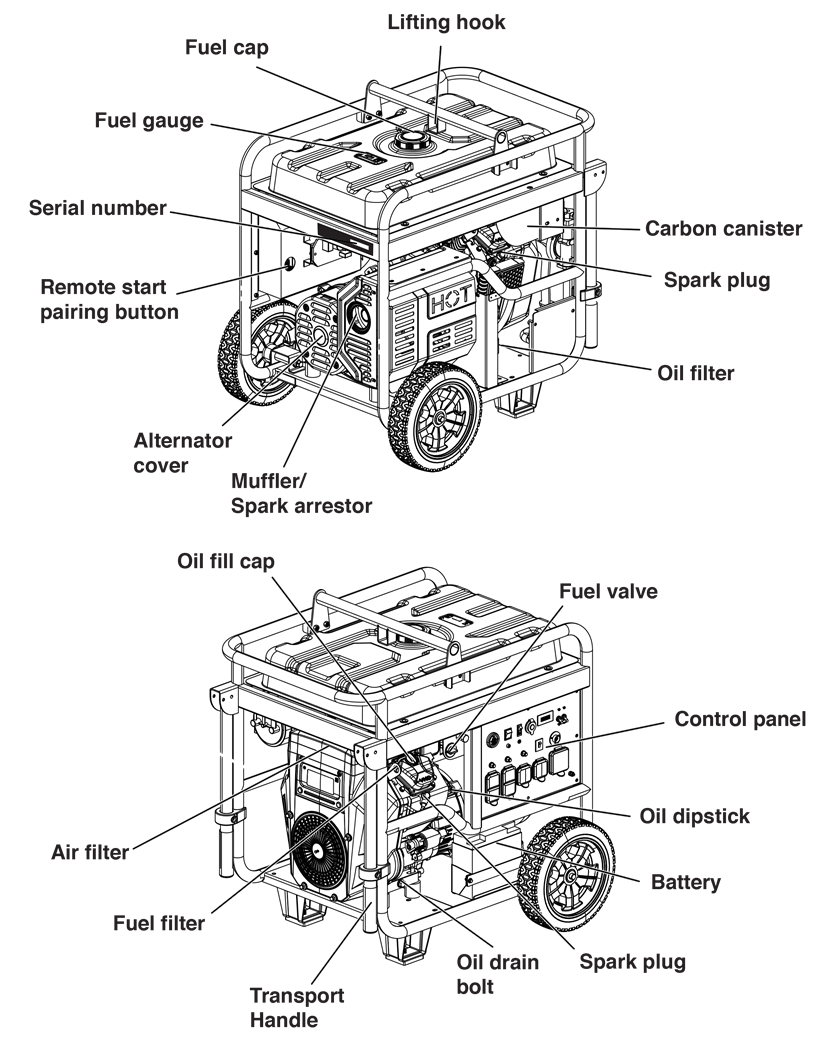

ONDERDELEN GENERATOR

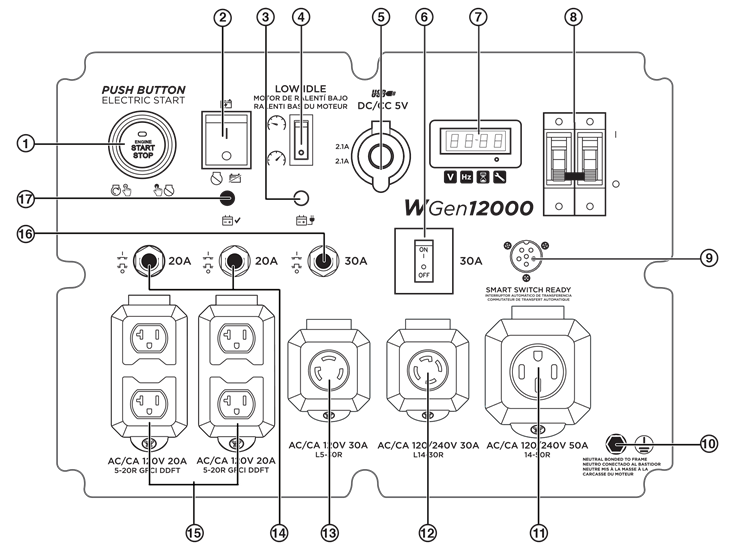

ONDERDELEN BEDIENINGSPANEEL

1. Push-Button START/STOP: Druk eenmaal om de motor automatisch te starten. Druk nogmaals om de motor te stoppen.
2. Battery Switch: Schakelt de batterij AAN en UIT. Moet AAN staan voor elektrisch of op afstand starten.
3. Battery Charging Port: Wordt gebruikt om de batterij op te laden met de meegeleverde batterijlader.
4. Low Idle Switch: Laag stationair toerental minimaliseert het brandstofverbruik, geluid en motorslijtage door het motortoerental te verlagen bij intermitterend gebruik. Zie het gedeelte LAAG STATIONAIR TOERENTAL voor belangrijke overwegingen bij gebruik.
5. USB Ports: USB-aansluiting met twee poorten van 5 V/2,1 A. Geschikt voor Type A USB-stekkers.

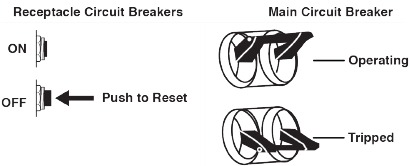

6. 30 Amp AC Circuit Breaker: Stroomonderbreker beperkt de stroom die via de NEMA L14-30R-aansluiting kan worden geleverd tot 30 ampère.
7. Data Center: Geeft spanning, frequentie, totale urenteller en bedrijfs-/onderhoudstimer weer.
8. Main Circuit Breaker: De hoofdstroomonderbreker regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.

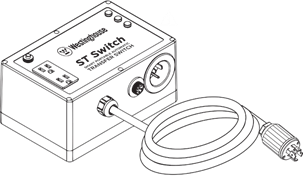

9. Smart Switch Outlet: Verbindt de Westinghouse ST Switch (apart verkrijgbaar) met het bedieningspaneel.
10. Ground Terminal: De aardklem wordt gebruikt om de generator extern te aarden.
11. 120/240-Volt AC, 50-Amp NEMA 14-50R Receptacle: De aansluiting kan 120 V of 240 V leveren tot 50 ampère.
12. 120/240-Volt AC, 30-Amp NEMA L14-30R Receptacle: De aansluiting kan 120 V of 240 V leveren tot 30 ampère.
13. 120-Volt AC, 30-Amp NEMA L5-30R Receptacle: De aansluiting kan maximaal 30 ampère leveren.
14. 20 Amp AC Circuit Breakers: Stroomonderbrekers beperken de stroom die via elke NEMA 5-20R-aansluiting kan worden geleverd tot 20 ampère.
15. 120-Volt AC, 20-Amp NEMA 5-20R GFCI Receptacles: Elke aansluiting kan maximaal 20 ampère dragen op een enkele aansluiting of een combinatie van beide aansluitingen.
16. 30 Amp AC Circuit Breaker: Stroomonderbreker beperkt de stroom die via de NEMA L5-30R-aansluiting kan worden geleverd tot 30 ampère.
17. Battery Indicator: Geeft aan dat de stroom AAN staat. Het lampje blijft branden zolang de eenheid AAN staat.

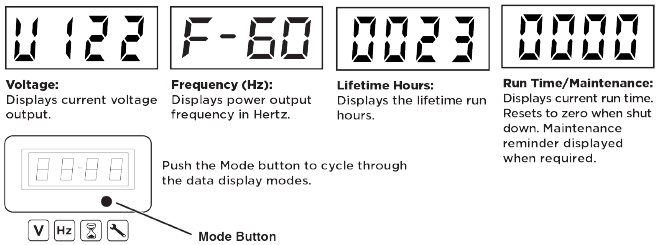

DATACENTER

Gebruik de Mode (Modus)-knop op het Data Center (Datacenter) om tussen weergaven te schakelen.

DATACENTER

ONDERHOUDSHERRINNERINGEN

Er worden onderhoudsherinneringscodes weergegeven op het Data Display (Gegevensscherm) op basis van de levensduur van het apparaat in uren. De onderhoudscodes worden weergegeven totdat het apparaat is uitgeschakeld. Raadpleeg het gedeelte Onderhoud voor specifieke procedures.

Onderhoudscode	Vereist onderhoud
P25	Motorolie verversen/oliefilter vervangen
P50	Motorolie verversen/oliefilter vervangen, luchtfilter reinigen
P100	Motorolie verversen/oliefilter vervangen, luchtfilter reinigen, brandstoffilter vervangen

MONTAGE

Gewichtgevaar. Laat u altijd helpen bij het optillen van de generator.

1. Open de doos voorzichtig.
2. Verwijder en bewaar de inhoud van de doos.
3. Verwijder en gooi de verpakkingslade weg.
4. Vouw de bovenkant van de plastic zak waarin de generator zit uit.
5. Snijd de verticale hoeken van de doos voorzichtig door om toegang te krijgen tot de generator.
6. Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

INHOUD VAN DE DOOS

• Gebruiksaanwijzing
• Snelstartgids/onderhoudsschema
• Sleutelhanger voor starten op afstand
• Fles SAE 10W-30-olie
• Batterijlader
• Bougiedopsleutel
• Olietrechter
• Montagesleutel

Onderdelen van wiel en hijshaak

• Hijshaak (1)
• Flensbout, M8 (4)
• Wiel (2)
• Aspen (2)
• Rondsel (4)
• Splitpen (4)

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

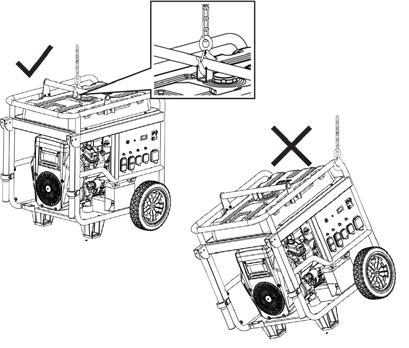

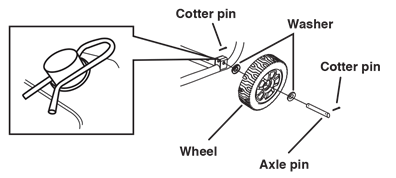

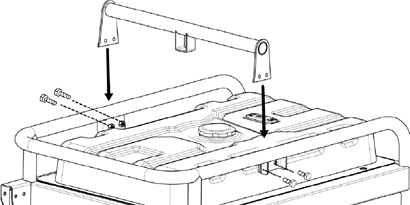

WIELEN EN HIJSHAAK INSTALLEREN

LET OP
Voor het monteren van de generator moet het apparaat aan één kant worden opgetild. Installeer de wielen voordat u brandstof of olie toevoegt.

Tilgevaar. Gebruik twee personen bij het installeren van de wielen. Raadpleeg HIJSHAAK in het gedeelte BEDIENING.

1. Plaats de generator op een vlakke ondergrond.
2. Lijn de hijshaakbeugel uit met de montagebeugels bovenop de brandstoftank. Zet vast met vier M8-flensbouten.

3. Gebruik de hijshaak om de unit voldoende omhoog te brengen om de wielen te installeren zoals weergegeven.


Opmerking: De wielen zijn alleen bedoeld voor handtransport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.

INITIËLE OLIEVULLING

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor niet te starten of te starten voordat deze op de juiste manier is onderhouden met de aanbevolen olie. Het niet toevoegen van motorolie vóór het starten zal ernstige motorschade veroorzaken.

LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

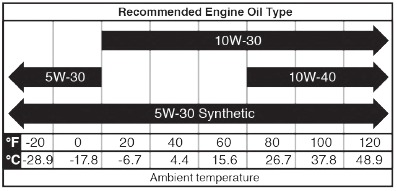

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30-motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

1. Verwijder de olievuldop op een vlakke ondergrond.

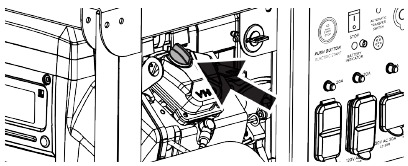

2. Voeg met behulp van de meegeleverde trechter en olie de olie toe aan de motor.
3. Plaats de olievuldop terug en draai deze goed vast.

BATTERIJ INSTALLEREN

Batterijpolen, terminals bevatten lood en loodverbindingen. Was uw handen na het hanteren.

De batterij geeft tijdens normaal gebruik explosief waterstofgas af. Een vonk of vlam kan ervoor zorgen dat de batterij explodeert met genoeg kracht om u te doden of ernstig te verwonden. Draag beschermende kleding en een gelaatsscherm, of laat een bekwame technicus het batterijonderhoud uitvoeren.

Sluit de positieve (+) batterijkabel (rode laars) aan op 2. Voeg met behulp van de meegeleverde trechter en olie de olie toe aan de de positieve (+) batterijpool. Maak de laars vast over de motor. batterijpool.

De batterij bevat zwavelzuur (elektrolyt), dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming wanneer u in de buurt van de batterij werkt. Houd kinderen uit de buurt van de batterij.

Rook NOOIT en werk NOOIT in de buurt van vonken of andere ontstekingsbronnen. Raak NOOIT beide batterijterminals tegelijkertijd aan met uw hand of niet-geïsoleerd gereedschap. Als accuzuur in contact komt met de huid of kleding, spoel dan onmiddellijk met water en neutraliseer met zuiveringszout.

De batterij die bij de generator is geleverd, is volledig opgeladen. Een batterij kan wat lading verliezen wanneer deze niet in gebruik is. Zie het gedeelte BATTERIJONDERHOUD voor de procedure voor het opladen van de batterij.

Opmerking: Eenmaal gestart, laadt de generator de batterij op na 30-60 minuten gebruik.

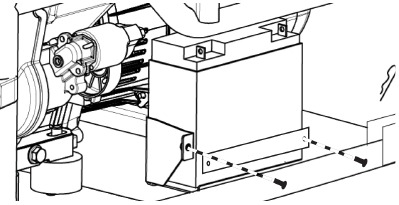

1. Verwijder de twee batterijplaatbouten en de batterijplaat. Kantel de batterij naar voren en verwijder deze.

2. Sluit de positieve (+) batterijkabel (rode laars) aan op de positieve (+) batterijpool. Maak de laars vast over de batterijpool.

3. Sluit de negatieve (-) kabel (zwarte laars) aan op de negatieve (-) batterijpool. Maak de laars vast over de batterijpool.
4. Plaats de batterij in de batterijlade. Installeer de batterijplaat en bouten. Draai de bouten goed vast.

BRANDSTOF

Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank, propaanaansluitslang, propaantanks of andere brandstofitems die kapot, gesneden, gescheurd of beschadigd zijn.

Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul slechts tot de rode vulring in het brandstoffilter in de tank. Overvullen kan ertoe leiden dat er brandstof op de motor morst, wat brand- of explosiegevaar kan opleveren.

Brand- en explosiegevaar. Tank de generator nooit bij terwijl de motor draait. Schakel altijd de motor uit en laat de generator twee minuten afkoelen voordat u bijtankt.

LET OP
Gebruik geen E15- of E85-brandstof in dit product. Schade aan de motor of apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87-93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; niet-ethanolbrandstof wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN gasoliemix.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.
• Tank NIET binnenshuis.
• Maak GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van brandstof en helpt voorkomen dat er afzettingen ontstaan die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator bijvult. Laat de generator vijf minuten draaien om de stabilisator het hele brandstofsysteem te laten behandelen.

DE BRANDSTOFTANK VULLEN

1. Schakel de generator UIT en laat deze minimaal twee minuten afkoelen voordat u tankt.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Reinig het gebied rond de brandstofdop en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon en in goede staat is om vervuiling van het brandstofsysteem te voorkomen.
4. Voeg langzaam SCHONE, VERSE, loodvrije benzine toe, 87-93 octaan. Vul niet te veel. Vul slechts tot de rode maximale vulring op het brandstoffilterscherm dat zichtbaar is in de vulhals.

5. Installeer de brandstofdop.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig het brandstoftankfilterscherm van vuil voor en na elke tankbeurt. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

WERKING

LOCATIE GENERATOR

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

Gebruik NOOIT binnenshuis in een woning of garage, ZELFS NIET als deuren en ramen openstaan.

Gebruik alleen BUITEN en ver van ramen, deuren en ventilatieopeningen

Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige plek. Stel de generator nooit bloot aan regen, sneeuw, waternevel of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ervoor zorgen dat er vuil door de generator wordt opgenomen, waardoor koelopeningen of het luchtinlaatsysteem verstopt kunnen raken. Laat de generator 30 minuten afkoelen voor transport of opslag.

De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook als deze niet in gebruik is). De generator moet minimaal 1,5 m (5 ft.) vrije ruimte hebben tot brandbaar materiaal.

Gebruik de generator niet in de achterkant van een SUV, camper, aanhanger, laadbak (normaal, vlak of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie die geen adequate koeling van de generator en/of de uitlaatdemper mogelijk maakt. Sluit generatoren NIET op tijdens bedrijf.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd zorgvuldig rekening met wind- en luchtstromen bij het plaatsen van de generator.

AARDING

Schokgevaar. Het niet correct aarden van de generator kan leiden tot elektrische schokken.

LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

De generatorneutraal is verbonden met het frame. Er is een permanente geleider tussen de generator (statordraad) en het frame. Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.

Raadpleeg, voordat u de aardingsklem gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

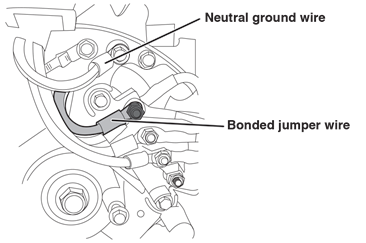

DE GEAARDE NUL VERBREKEN

Het verwijderen van de geaarde nul schakelt de GFCI-beveiliging uit de 5-20R-stopcontacten uit. De geaarde nul mag alleen onder specifieke omstandigheden worden verwijderd. Raadpleeg een gekwalificeerde elektricien om te bepalen of uw situatie vereist dat de geaarde nul wordt losgekoppeld.

1. Verwijder de dynamoafdekking.

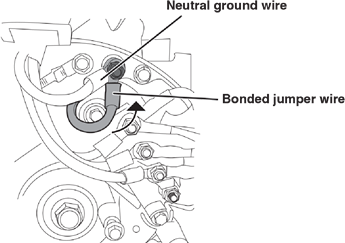

2. Verwijder de verbonden jumperdraad en installeer de moer opnieuw.

3. Verwijder de moer die de neutrale aardingsdraad vasthoudt en bevestig de verbonden jumperdraad. Installeer de moer opnieuw.

4. Installeer de dynamoafdekking opnieuw.

Breng een nieuw label "NEUTRAAL NIET GEAARD" aan over het label "NEUTRAAL GEAARD AAN FRAME" aan de voorkant van het bedieningspaneel.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 1000 voet toegenomen hoogte ten opzichte van zeeniveau.

Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 762 m (2000 ft). Gebruik zonder deze aanpassing zal leiden tot verminderde prestaties, een hoger brandstofverbruik en verhoogde emissies.

LET OP
Gebruik de generator niet op hoogtes onder 762 m (2.000 ft) met de kit voor grote hoogte geïnstalleerd. Er kan motorschade optreden.
Carburateurkit voor grote hoogte: onderdeelnummer 518904

STARTEN OP AFSTAND

Controleer of de omgeving rond de generator vrij is voordat u de generator op afstand start.

De sleutelhanger voor starten op afstand die bij de generator wordt geleverd, moet aan de trekstartergreep of het bedieningspaneel worden bevestigd. Als uw apparaat zonder sleutelhanger is verzonden, neem dan contact op met de klantenservice van Westinghouse.

De generator kan op afstand worden gestart vanaf maximaal 30 meter (99 voet) met behulp van de sleutelhanger voor starten op afstand.

Opmerking: Naarmate de batterijen in de sleutelhanger voor starten op afstand leegraken, zal de operationele afstand afnemen.

DE AFSTANDSBEDIENING KOPPELEN

Vervangende batterijen afstandsbediening: (2) CR2016
Vervanging afstandsbediening: onderdeelnummer 100714A

Als de sleutelhanger voor starten op afstand wordt vervangen of opnieuw moet worden gekoppeld aan de generator, volg dan deze procedure:

1. Zet de accuschakelaar van de generator in de stand ON (AAN). Het stroomindicatielampje gaat branden.

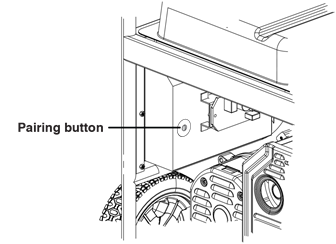

2. Houd de rode Pairing (Koppelen)-knop aan de achterkant van het bedieningspaneel ingedrukt totdat de START/STOP-knop oplicht.

3. Houd de STOP-knop op de sleutelhanger ingedrukt totdat de verlichting van de START/STOP-knop UITSCHAKELT. Laat de knop los. De START/STOP-knop licht op nadat de knop is losgelaten.

4. Houd de START-knop op de sleutelhanger ingedrukt totdat de verlichting van de START/STOP-knop UITSCHAKELT. Laat de knop los. De START/STOP-knop licht op nadat de knop is losgelaten.
5. Druk op de Pairing (Koppelen)-knop aan de zijkant van het bedieningspaneel totdat de verlichting van de START/STOP-knop UITSCHAKELT. Laat de knop los.
6. Zet de accuschakelaar van de generator in de stand OFF (UIT).
   De afstandsbediening is nu gekoppeld.

INLOOPERIODE

Voor een goede inloop mag u de eerste vijf bedrijfsuren niet meer dan 50% van het nominale bedrijfsvermogen (6000 watt) overschrijden.
Varieer af en toe met de belasting om statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te laten zetten.

LAAG STATIONAIR DRAAIEN

LET OP
Start de generator altijd met de Low Idle (Laag stationair draaien)-schakelaar UIT. Laat het motortoerental stabiliseren voordat u Low Idle (Laag stationair draaien) AAN zet.

LET OP
De frequentie-output van de generator is afhankelijk van het motortoerental. Gebruik Low Idle (Laag stationair draaien) NIET bij het voeden van gevoelige elektronica of grote piekbelastingen, zoals een airconditioner, elektrische pomp, koelkast of bij aansluiting op een huisomschakelaar.

Low Idle (Laag stationair draaien) minimaliseert het brandstofverbruik, het geluid en de motorslijtage door het motortoerental te verlagen tot stationair draaien (2400 RPM) wanneer de elektrische belastingen zijn uitgeschakeld en keert automatisch terug naar het nominale toerental wanneer de belastingen weer worden ingeschakeld.

Zet Low Idle (Laag stationair draaien) AAN bij het voeden van intermitterende, niet-elektronische belastingen, zoals elektrisch gereedschap op een werklocatie.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor is gevuld met olie.
• Alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf

DE MOTOR STARTEN

Brand- en explosiegevaar. Voeg GEEN benzine toe aan de brandstoftank terwijl de generator in werking is.

Tijdens het starten met een drukknop of op afstand zal de motor automatisch de choke instellen en de startsequentie beginnen. Als de motor niet start, zal de generator nog twee keer proberen de motor te starten. De accuschakelaar kan op elk moment tijdens de automatische startsequentie worden uitgeschakeld om de poging tot het starten van de motor af te breken.

Als de startsnelheid na elke mislukte poging daalt, is de batterij mogelijk niet voldoende opgeladen.
Zie het gedeelte BATTERIJONDERHOUD.

1. Controleer of er brandstof in de benzinetank zit.
2. Zet de brandstofkeuzeschakelaar op benzinegebruik.
3. Zet de brandstofklep in de stand ON (AAN).

4. Zet de accuschakelaar in de stand ON (AAN).
5. Kies de startmethode:
   1. Starten op afstand: Houd de START-knop op de sleutelhanger voor starten op afstand één seconde ingedrukt.
   2. Starten met drukknop: Houd de motor START/STOP-knop twee seconden ingedrukt.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en koppel ze los.

   Start of stop de generator nooit met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen van de motor te stabiliseren.
3. Houd de START/STOP-knop een seconde ingedrukt of druk een seconde op STOP op de afstandsbediening.
   Opmerking: Als alternatief kunt u, als de generator niet vaak wordt gebruikt, de brandstoftankklep in de stand UIT zetten om de resterende hoeveelheid brandstof in het systeem te beperken. De motor stopt wanneer de brandstof in de carburateur en de brandstofleiding op is.
4. Zet de batterijschakelaar in de stand UIT.

GEBRUIKSFREQUENTIE

Als de generator onregelmatig of met tussenpozen wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan de paragrafen Batterijonderhoud en Opslag van deze handleiding voor informatie over het opladen van de batterij en de aantasting van de brandstof.

AC-STROOMONDERBREKERS

De stroomonderbrekers schakelen automatisch UIT als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact.

Als een AC-stroomonderbreker automatisch UIT schakelt, controleer dan of het apparaat correct werkt en of het de nominale belastingscapaciteit van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer AAN zet.

De hoofdstroomonderbreker regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan schade toebrengen aan de generator en/of elektrische apparaten die erop zijn aangesloten.

Zorg ervoor dat de generator voldoende continu (draaiend) en piek (start) vermogen kan leveren voor de items die u tegelijkertijd van stroom wilt voorzien.

Er moet rekening worden gehouden met de totale vermogensbehoefte (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden de nominale informatie meestal in de buurt van het model- of serienummer.

Om de stroombehoefte te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
2. Tel de continue (draaiende) wattages van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Zie de onderstaande tabel met wattage-referenties.
3. Schat hoeveel piek (start) wattages u nodig heeft. Piekvermogen is de korte stroomstoot die nodig is om elektrisch aangedreven gereedschappen of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen de item(s) met het hoogste extra piekvermogen toe te voegen aan het totale nominale vermogen van stap 2.

Voorbeeld:

Gereedschap of apparaat	Draaiend wattage*	Startwattage*
RV-airconditioner (11.000 BTU) Tv (buistype) RV-koelkast Radio Licht (75 watt) Koffiezetapparaat	1010 300 180 200 300 600	1600 0 600 0 0 0
2590 Totaal draaiend wattage*		1600 Hoogste startwattage*
Totaal draaiend wattage Hoogste startwattage		2590 + 1600
Totaal benodigd startwattage		4190

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

ENERGIEBEHEER

Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de generatorstopcontacten aangesloten zijn voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door de belastingen achtereenvolgens als volgt toe te voegen:

1. Start de motor, met niets aangesloten op de generator, zoals beschreven in deze handleiding.
2. Steek de stekker in en schakel de eerste belasting in, bij voorkeur de grootste belasting die u heeft.
3. Laat de generatoroutput stabiliseren (motor draait soepel en aangesloten apparaat werkt correct).
4. Steek de stekker in en schakel de volgende belasting in.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stappen 4 en 5 voor elke extra belasting.

Wattage-referentie

Gereedschap of apparaat	Geschat draaiend wattage*	Geschat startwattage*
Gloeilampen (4 stuks x 75 watt)	300	0
Tv (buistype)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Waterpomp (1/3 pk)	1000	2000
Kachel (1/2 pk)	800	2350
Radio	200	0
Boor (3/8", 4 ampère)	440	600
Cirkelzaag (heavy duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

VERLENGSNOEREN

Verstikkingsgevaar. Verlengsnoeren die rechtstreeks naar het huis lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengsnoer dat rechtstreeks naar uw huis loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen bij het gebruik van de generator. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Zorg er bij het bedienen van de generator met verlengsnoeren voor dat de generator zich in een open buitenruimte bevindt, ver van bewoonde ruimtes met de uitlaatopening naar buiten gericht.

Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengsnoeren. Beschadigde of overbelaste verlengsnoeren kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.

Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde verlengsnoeren met 3 pinnen, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een risico op elektrische schokken vormen.
• Zorg ervoor dat het elektrische vermogen van het gereedschap of apparaathet nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

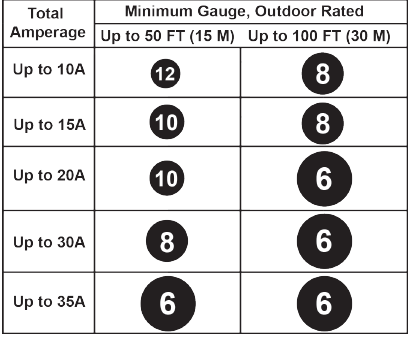

AFMETINGEN VERLENGSNOER

Gebruik alleen geaarde verlengsnoeren met 3 pinnen die zijn gemarkeerd voor gebruik buitenshuis en die geschikt zijn voor de elektrische belasting.

ST-SCHAKELAAR

De generator is compatibel met de ST Switch, die apart verkrijgbaar is. Wanneer de netstroom is ingeschakeld, levert deze stroom (tot 120 V @ 20 A) aan de apparaten die zijn aangesloten op het 5-20R-stopcontact op de ST Switch. Wanneer de netstroom uitvalt, schakelt de ST Switch automatisch de ingangsstroom over van het elektriciteitsnet naar de generatorstroom. Wanneer de netstroom is hersteld, schakelt de ST Switch de ingangsstroom terug naar het elektriciteitsnet. Ga naar www. westinghouseoutdoorpower.com voor meer informatie.

TRANSPORT

Gewichtsgevaar. Zorg altijd voor hulp bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Houd de unit tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor transport.
• De generatorwielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, noch op de weg, noch off-road.
• Gebruik de uitschuifbare handgreep voor handmatig transport. Gebruik de handgreep alleen als de generator UIT staat, stilstaat en op een horizontale ondergrond staat. Gebruik de handgreep niet om de generator volledig van de grond te tillen, te slepen of om te keren.

Brandgevaar. Kantel de generator niet en plaats hem niet op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

TILHAAK

Gebruik alleen de tilhaak om de unit op te tillen of om belastingsbeperkingen zoals touwen of spanbanden te bevestigen. Probeer niet de generator op te tillen of vast te zetten door andere onderdelen vast te houden.

Controleer voordat u de generator optilt de beugel en zorg ervoor dat deze stevig aan de generator is bevestigd. Til de generator niet op tenzij de tilbeugel stevig is bevestigd.

1. Haak een ketting of riem door het oog aan de tilhaak en zorg ervoor dat deze stevig vastzit.
2. Sluit een geschikt hijsapparaat aan op de ketting of riem. Inspecteer de ketting en haak op beschadigde schakels of defecten die storingen kunnen veroorzaken. Het wordt aanbevolen om haken met veiligheidssloten te gebruiken.
3. Til de generator iets op om er zeker van te zijn dat deze recht en waterpas wordt opgetild.

ONDERHOUD

Accidental start-up. Koppel de bougiedop los van de bougies wanneer u onderhoud aan de generator uitvoert.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

• Voor elk gebruik: Controleer de motorolie Controleer het luchtfilter
• Na de eerste 20 uur of de eerste maand: Vervang de motorolie¹
• Na 50 uur of elke 3 maanden: Reinig het luchtfilter²
• Na 100 uur of elke 6 maanden
  • Vervang de motorolie¹
  • Inspecteer/reinig de vonkenvanger
  • Inspecteer/reinig de bougie
  • Vervang het brandstoffilter
  • Reinig de vlotterkamer^l3
• Na 300 uur of elk jaar
  • Vervang de bougie
  • Vervang het luchtfilter
  • Vervang het fijne oliefilter
  • Inspecteer/stel de klepspeling af³
• Elke 2 jaar: Vervang de brandstofleiding

¹ Vervang de olie elke maand bij zware belasting of bij hoge temperaturen.

² Reinig vaker in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.

³ Aanbevolen wordt om de service te laten uitvoeren door een erkende Westinghouse-servicepartner.

ONDERHOUD - VERVANGINGSONDERDELEN

Omschrijving	Onderdeelnummer
Luchtfilter	5061
Koperen ring olievuldop	94242
Batterij, 21 AH	511015
Brandstoffilter	516401
Bougie	97108 (F7TC)

LUCHTFILTERONDERHOUD

Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (deze frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.

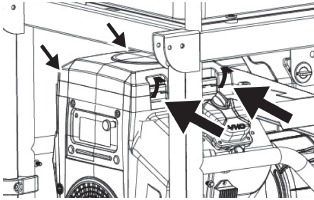

2. Maak de vier klemmen los en verwijder vervolgens het luchtfilterdeksel.

3. Verwijder het luchtfilter en reinig het met perslucht. Dompel het filter NIET onder in vloeistoffen en voeg geen olie toe.
4. Plaats het luchtfilter in de behuizing en zorg ervoor dat het correct is georiënteerd en in de behuizing zit.

5. Plaats het luchtfilterdeksel terug en zet het vast met de klemmen.

CONTROLE VAN HET MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan versnelde slijtage veroorzaken en/of de levensduur van de motor verkorten.

Wanneer u de generator in stoffige omstandigheden of bij extreem warm weer gebruikt, moet u de olie vaker verversen.
De omgevingstemperatuur heeft invloed op de prestaties van de motorolie. Pas het type motorolie aan dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of elke 8 draaiuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de oliepeilstok en veeg de peilstok schoon.
3. Plaats en verwijder vervolgens de oliepeilstok.
   Acceptabel oliepeil – Aan de platte kant van de peilstok is olie zichtbaar tot aan de eerste inkeping.
   Laag oliepeil – Het oliepeil bevindt zich onder de eerste inkeping op de peilstok


4. Als het oliepeil laag is, verwijder dan de olievuldop en voeg de aanbevolen motorolie geleidelijk toe en controleer opnieuw tot het peil zich op de bovenste inkeping op de peilstok bevindt. Vul de olie NIET te veel. Als het peil zich boven de bovenste inkeping op de peilstok bevindt, laat dan de olie af om het oliepeil te verlagen tot de volledige markering.
5. Plaats de oliepeilstok en de olievuldop terug.

MOTOROLIE VERVERSEN

Wanneer u de generator in stoffige omstandigheden of bij extreem warm weer gebruikt, moet u de olie vaker verversen. Ververs de olie terwijl de motor nog warm is van het gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek het gebied rond de olievuldop schoon. Verwijder de olievuldop.

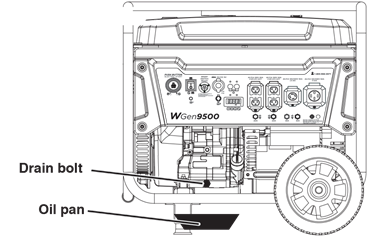

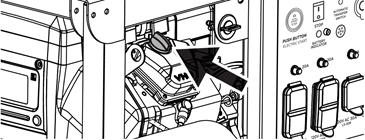

3. Plaats een oliepan (of geschikte container) onder de olieaftapslang.

4. Maak de olieaftapslang los en draai de dop tegen de klok in om de olie af te laten.
5. Draai de dop met de klok mee om te sluiten. Zet de slang vast in de slangklem.

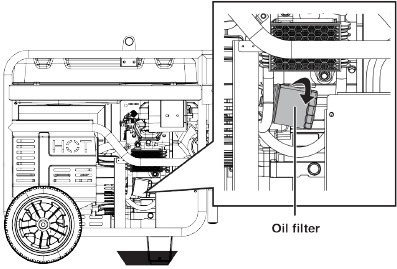

6. Plaats de oliepan onder het oliefilter. Verwijder het oliefilter door het tegen de klok in te draaien. Laat de olie volledig weglopen. Reinig het gebied waar het oliefilter contact maakt met de motor.

7. Breng schone olie aan op de rubberen afdichting van het nieuwe oliefilter. Installeer met de hand, draai met de klok mee totdat de afdichting contact maakt met de motor en draai vervolgens nog 3/4 slag. Draai het filter NIET te vast aan.
8. Vul met de aanbevolen olie. Stop regelmatig om het oliepeil te controleren. Vul de olie niet te veel. Als er te veel olie in de motor zit, kan de overtollige olie in de luchtfilterbehuizing en het luchtfilter terechtkomen. Een indicatie van overvulling is witte of blauwe rook die uit de uitlaat komt wanneer de motor draait.

   Maximale oliecapaciteit: 1,7 Quart (1,6 liter)
9. Plaats de oliepeilstok terug. Schroef de olievuldop stevig vast.

LET OP
Vervuil het milieu niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een juiste verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIE-ONDERHOUD

LET OP
Gebruik altijd de Westinghouse OEM-bougie of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatige stationaire loop, misfires of kan voorkomen dat de motor start.

Inspecteer en reinig de bougies na elke 100 gebruiksuren of zes maanden. Vervang de bougies na 300 gebruiksuren of elk jaar.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiedoppen door de dop stevig recht van de motor af te trekken.

3. Reinig het gebied rond de bougies.
4. Verwijder de bougies met de meegeleverde bougiedopsleutel.
   LET OP
   Oefen nooit een zijdelingse belasting uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
5. Inspecteer de bougies. Vervang ze als de elektroden putjes vertonen, verbrand zijn of als de isolator gebarsten is. Gebruik alleen een aanbevolen vervangende bougie.
6. Meet de bougie-elektrodeafstand met een draad-type voelermaat. Corrigeer indien nodig de opening door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)

7. Installeer elke bougie voorzichtig met de hand en draai hem vervolgens nog 3/8 tot 1/2 slag vast met de bougiesleutel.
8. Bevestig de bougiedoppen.

ONDERHOUD VONKENVANGER

Laat de geluiddemper volledig afkoelen voordat u de vonkenvanger onderhoudt. Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Als u de vonkenvanger niet reinigt, zal dit leiden tot een verminderde motorprestatie.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder voorzichtig de koolstofafzettingen van het vonkenvangscherm met een staalborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Gebruik perslucht om verwijderde afzettingen te verwijderen.


BRANDSTOFFILTER

Vervang de brandstoffilter na 100 gebruiksuren.

Opmerking: Houd een geschikte benzinecontainer en doeken klaar om restbrandstof in de filter en brandstofleiding op te vangen.

1. Laat de generator volledig afkoelen.
2. Zet de brandstofklep in de OFF (UIT) positie.

3. Let op de oriëntatie van de brandstoffilter. Verwijder met een tang de brandstofleidingklemmen en verwijder de brandstoffilter.
4. Installeer de nieuwe brandstoffilter in omgekeerde volgorde van verwijdering.

ACCU-ONDERHOUD

De accu geeft tijdens normaal gebruik explosief waterstofgas af. Een vonk of vlam kan ervoor zorgen dat de accu explodeert met genoeg kracht om u te doden of ernstig te verwonden. Draag beschermende kleding en een gelaatsscherm, of laat een ervaren technicus het accu-onderhoud uitvoeren.

De accu bevat zwavelzuur (elektrolyt) dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming wanneer u in de buurt van de accu werkt. Houd kinderen uit de buurt van de accu.

Rook NOOIT en werk NOOIT in de buurt van vonken of andere ontstekingsbronnen. Raak NOOIT beide accupolen tegelijkertijd aan met uw hand of niet-geïsoleerd gereedschap. Als accuzuur in contact komt met de huid of kleding, spoel dan onmiddellijk met water en neutraliseer met baking soda.

De accu die bij de generator is geleverd, is volledig opgeladen. Een accu kan wat lading verliezen als deze gedurende langere tijd niet wordt gebruikt.

Opmerking: Eenmaal gestart, laadt de generator de accu op na 30-60 minuten gebruik.

Wanneer de generator niet draait, kan de meegeleverde druppellader aangesloten blijven en de accu voor onbepaalde tijd onderhouden. Een rood lampje op de lader geeft aan dat het opladen bezig is. Een groen lampje geeft aan dat het opladen voltooid is. Laad op in een droge omgeving.

1. Steek de stekker van de lader in de oplaadpoort van de accu op het bedieningspaneel.
2. Steek de stekker van de acculader in een 120 volt AC-stopcontact.

ACCU VERVANGEN

Accupolen, aansluitingen bevatten lood en loodverbindingen. Was uw handen na het hanteren.

1. Verwijder de twee accuplatenbouten en de accuplaat. Kantel de accu naar voren en verwijder hem.

2. Koppel de negatieve (-) kabel (zwarte beschermhoes) los van de negatieve (-) accupool.
3. Koppel de positieve (+) accukabel (rode beschermhoes) los van de positieve (+) accupool.
   LET OP
   Sluit de kabels altijd in de volgende volgorde aan om mogelijke schokken te voorkomen.
4. Sluit op de vervangende accu de positieve (+) accukabel (rode beschermhoes) aan op de positieve (+) accupool. Bevestig de beschermhoes over de accupool.
5. Sluit de negatieve (-) accukabel (zwarte beschermhoes) aan op de negatieve (-) positieve pool. Bevestig de beschermhoes over de accupool.
6. Installeer de accu in de accubak. Installeer de accuplaat en bouten. Draai de bouten stevig vast.

LET OP
Voer de gebruikte accu op de juiste manier af volgens de richtlijnen van uw lokale of nationale overheid.

OPSLAG

Een goede opslagvoorbereiding is vereist voor een probleemloze werking en een lange levensduur van de generator.

LET OP

Benzine die slechts 30 dagen wordt bewaard, kan achteruitgaan, waardoor gom, vernis en corrosieve afzettingen ontstaan in brandstofleidingen, brandstofkanalen en de motor. Deze corrosieve afzettingen beperken de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van een brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator fulltime te gebruiken.
Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen onderhoud vereist.
2 tot 6 maanden	Vul met verse benzine en voeg een benzine stabilisator toe. Tap de carburateurvlotterbak af.
6 maanden of langer	Tap de brandstoftank en de carburateurvlotterbak af.

KORTE TERMIJNOPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Als u op propaan werkt, draai dan de propaantankklep naar de volledig gesloten positie en koppel de LPG-/propaanslang los van de generator en de propaantank.
• Plaats alle beschermhoezen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder eventueel vuil van de koelopeningen van de geluiddemper.
• Bewaar de generator op een goed geventileerde, droge plaats uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonk producerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator, benzine of propaantanks niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Bedek de generator, met de motor en het uitlaatsysteem afgekoeld en alle oppervlakken droog, om stof buiten te houden. Gebruik geen plastic zeil als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJNOPSLAG

Zelfs op de juiste manier gestabiliseerde brandstof kan residu achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator langer dan zes maanden opslaat, tap dan de brandstoftank af.

DE BRANDSTOFFTANK AFTAPPEN

Als u de generator langer dan zes maanden opslaat, tap dan de brandstoftank af om brandstofscheiding, achteruitgang en afzettingen in het brandstofsysteem te voorkomen.

1. Draai de brandstoftankdop los. Verwijder de brandstoffilterscherm door deze iets samen te drukken terwijl u deze uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet inbegrepen) en hevel de benzine uit de brandstoftank in een goedgekeurde benzinecontainer. Gebruik GEEN elektrische pomp.

OF
Koppel de brandstofleiding los van de onderkant van de brandstoftank en laat de brandstof in een goedgekeurde benzinecontainer lopen. Installeer de brandstofleiding opnieuw.

3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.
4. Start de generator en laat hem draaien totdat de motor van de generator stopt.
5. Zet de accuschakelaar in de OFF (UIT) positie.
6. Koppel de accu los.

KLEPSPELING

LET OP
Het controleren en aanpassen van de klepspeling moet worden uitgevoerd wanneer de motor koud is.

Voer deze procedure uit op beide cilinders.

1. Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie, zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door kort op de Start (Start) -knop (vertaling) te drukken. Kijkend door het bougiegat, moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten bij BDP in de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


	Inlaatklep	Uitlaatklep
Klepspeling	0.0031 – 0.0047 in (0.08 – 0.12 mm)	0.0051 – 0.0067 in (0.13 – 0.17 mm)
Koppel	8-12 N•m	8-12 N•m

6. Indien een aanpassing nodig is, houdt u de tuimelaarpen vast en draait u de afstelmoer van de pen los.
7. Draai de tuimelaarpen om de gespecificeerde speling te verkrijgen. Houd de tuimelaarpen vast en draai de afstelmoer van de pen weer vast tot het gespecificeerde aanhaalmoment.

Koppel: 106 inch-pound (12 N•m)

8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het tuimelaardeksel en de bougie.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Batterijschakelaar in de OFF-stand.	Zet de batterijschakelaar in de ON-stand.
	Geen brandstof.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LED voor laag oliepeil brandt, zet de batterijschakelaar in de OFF-stand. Vul motorolie bij.
	Bougie nat van brandstof (verdronken motor).	Wacht vijf minuten. Zet de batterijschakelaar in de OFF-stand. Trek meerdere keren snel aan de terugslaghendel. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, uitval van de brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	Batterij leeg.	Gebruik de terugslaghendel om de generator te starten.
		Laad de batterij op.
	Choke gedeeltelijk open of gesloten vanwege zwakke of losgekoppelde batterij.	Stel de choke handmatig in. Zie het hoofdstuk Onderhoud.
Motor start, maar valt dan uit	Geen brandstof.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Brandstoffilter verstopt, storing in het brandstofsysteem, uitval van de brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of valt stil bij belasting	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel sommige apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, uitval van de brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is UIT en OVERLOAD LED is AAN.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belasting en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

ONTPLOFTE TEKENINGEN EN ONDERDELENLIJSTEN

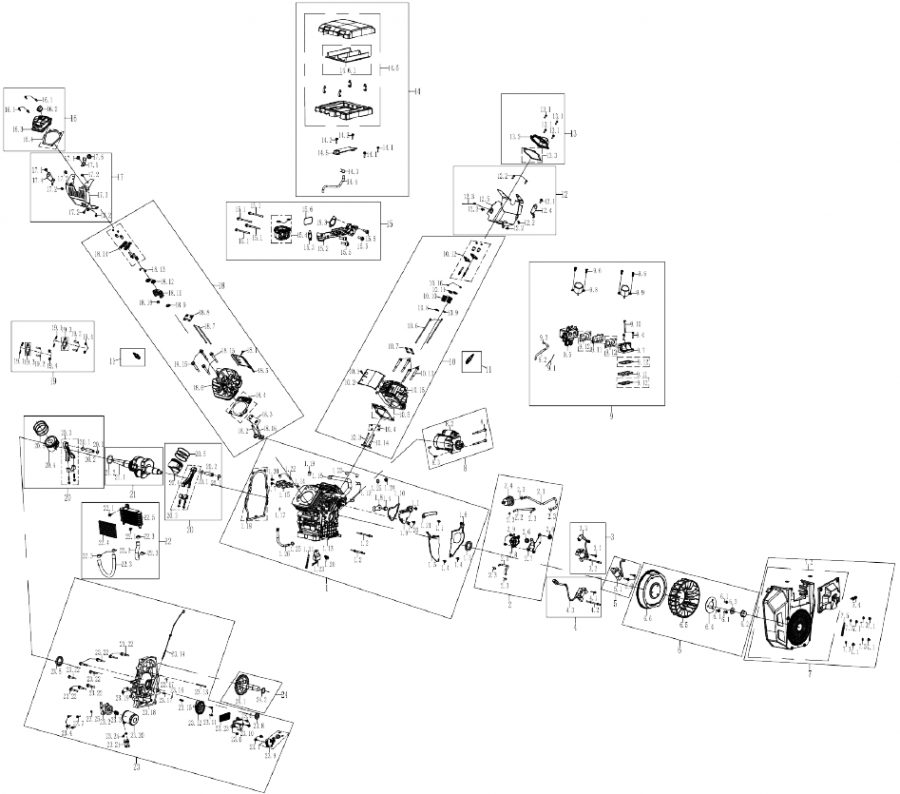

ONTPLOFTE TEKENING VAN DE MOTOR

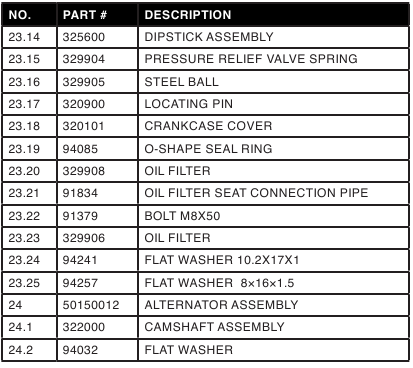

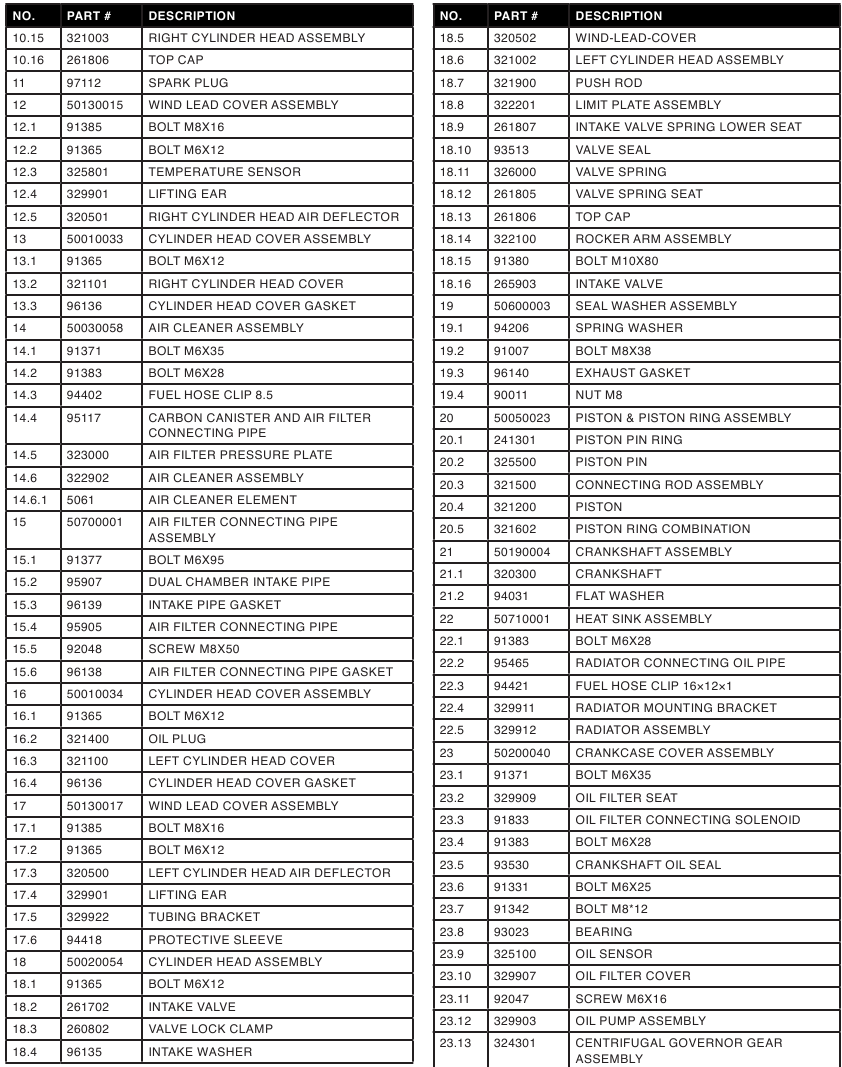

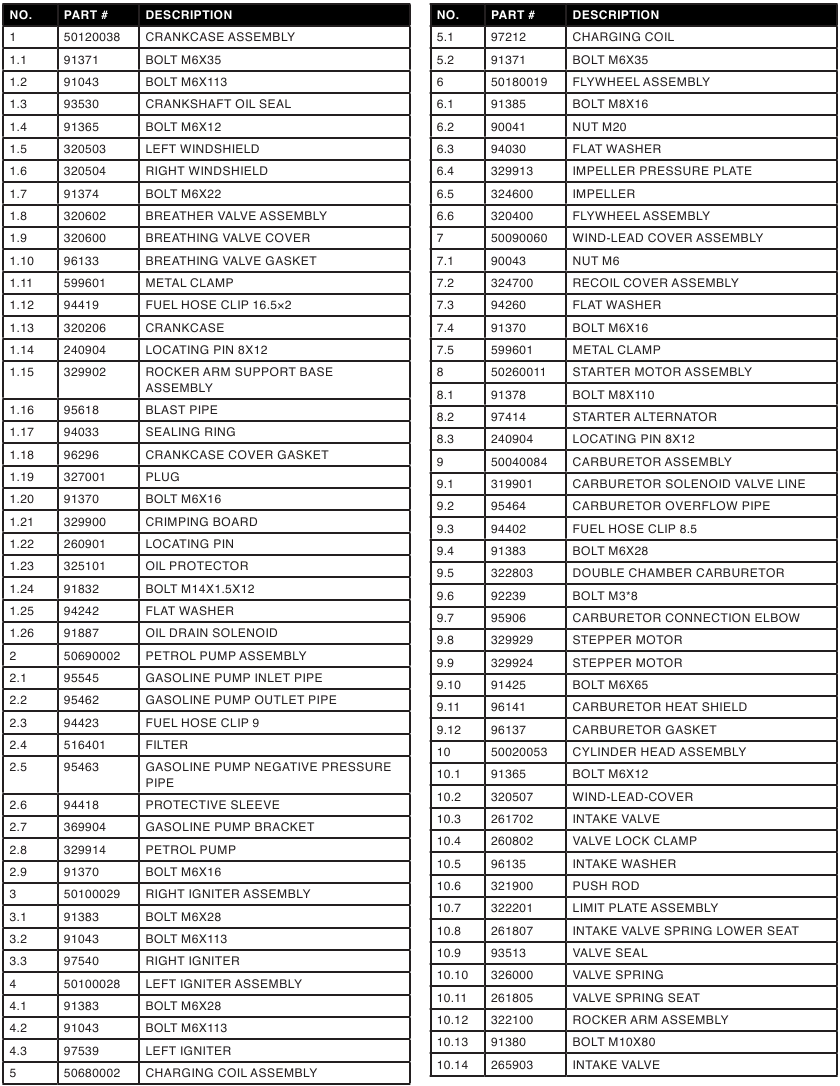

ONDERDELENLIJST MOTOR

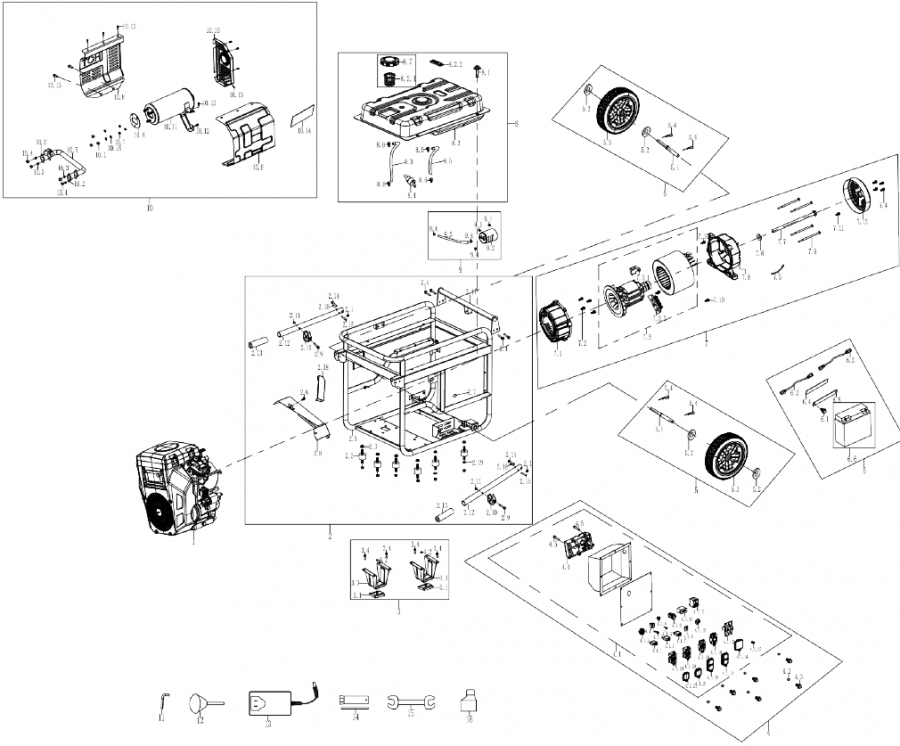

ONTPLOFTE TEKENING GENERATOR

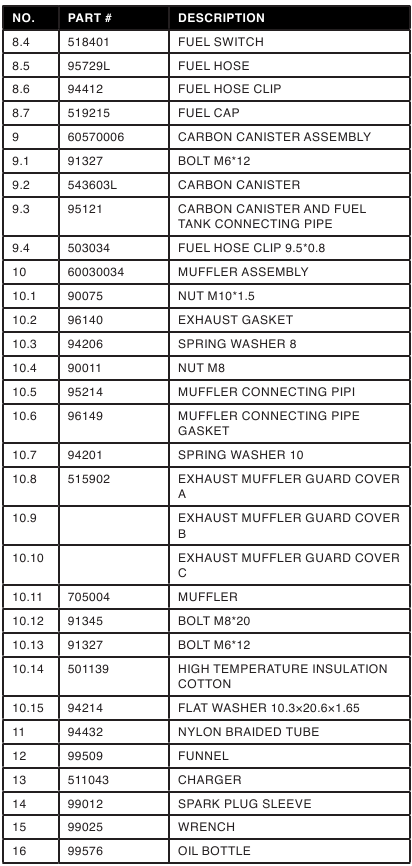

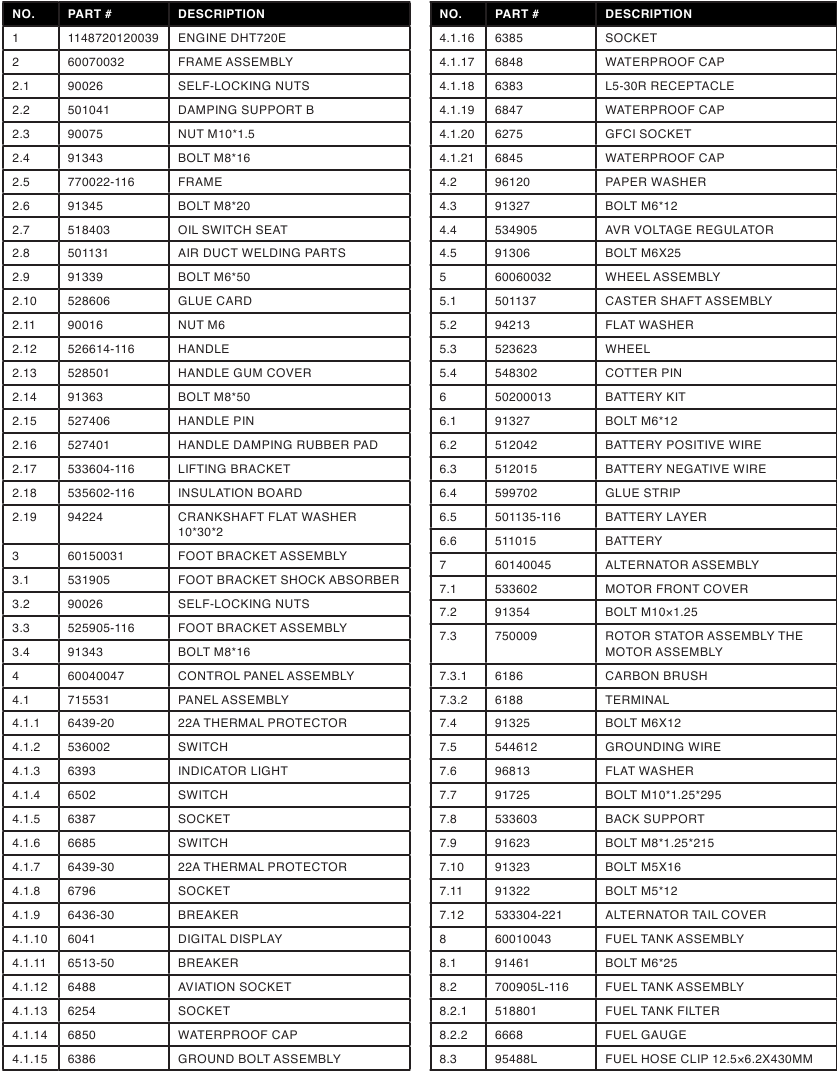

ONDERDELENLIJST GENERATOR

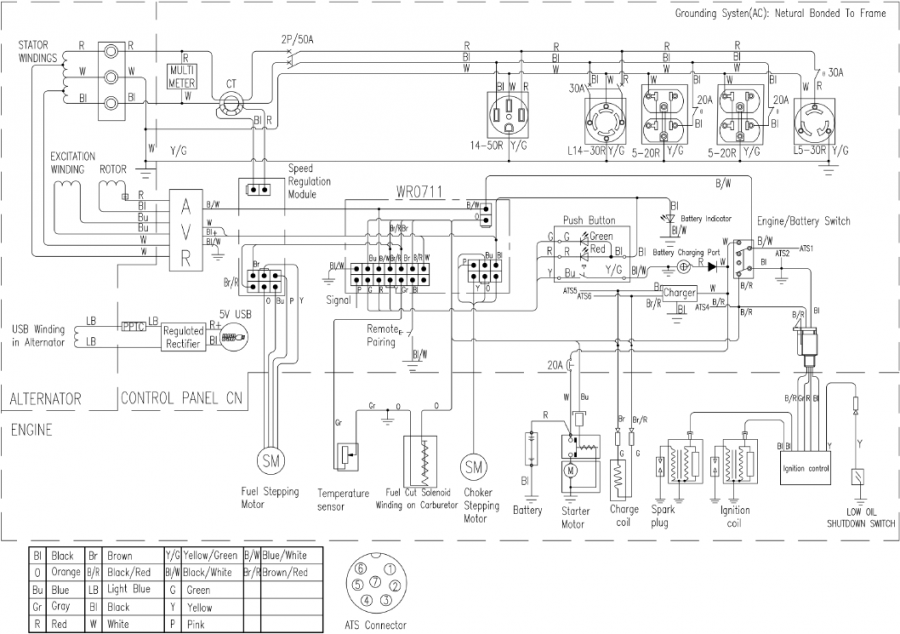

SCHEMA'S

Als u vragen heeft of hulp nodig heeft, bel dan de klantenservice op 855-944-3571.

Referenties

• Garantie registratie | Westinghouse Buitenapparatuur
• http://www.p65warnings.ca.gov

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WGen12000 - Handleiding draagbare generator

Beschikbare talen
