INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van motoren, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, dient u te voorkomen dat u uitlaatgassen inademt en handschoenen te dragen of uw handen regelmatig te wassen bij het onderhouden van deze apparatuur.
Ga voor meer informatie naar www.P65warnings.ca.gov.

ALLE RECHTEN VOORBEHOUDEN
Geen reproductie toegestaan in welke vorm dan ook zonder schriftelijke toestemming van Westinghouse Outdoor Power Equipment, LLC.

DISCLAIMERS
Alle informatie, illustraties en specificaties in deze handleiding waren van kracht op het moment van publicatie. De illustraties in deze handleiding zijn uitsluitend bedoeld als representatieve referentiebeelden. We behouden ons het recht voor om specificatie- of ontwerpwijzigingen aan te brengen zonder voorafgaande kennisgeving.

Lees deze handleiding voordat u dit product gebruikt of onderhoud eraan uitvoert. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

BEWAAR DEZE INSTRUCTIES

SPECIFICATIES

SPECIFICATIES
Model:	iGen4500DF
Lopend vermogen (Running Watts):	3700 Gas / 3330 LPG
Piekvermogen (Peak Watts):	4500 Gas / 4050 LPG
Nominale spanning (Rated Voltage):	120V
Nominale frequentie (Rated frequency):	60 Hz
Fase (Phase):	Enkelfasig (Single phase)
Totale harmonische vervorming (Total Harmonic Distortion):	≤ 3%
Motorinhoud (Engine Displacement):	224 cc
Starttype (Starting Type):	Trekstarter (Recoil), Elektrische start (Electric Start), Afstandsbediening (Remote)
Brandstofcapaciteit (Fuel Capacity):	3.4 Gal (12.8 L)
Brandstoftype (Fuel Type):	87–93 octaan*
Oliecapaciteit (Oil Capacity):	0.63 US qt (0.60 L)
Olietype (Oil Type):	10W30
Bougie (Spark Plug):	F7RTC
Bougieafstand (Spark Plug Gap):	0.024 – 0.032 in. (0.60 – 0.80 mm)
Klep inlaatspeling (Valve Intake Clearance):	0.0031 – 0.0047 in (0.08 – 0.12 mm)
Klep uitlaatspeling (Valve Exhaust Clearance):	0.0051 – 0.0067 in (0.13 – 0.17 mm)
AC aardingssysteem (AC Grounding System):	Zwevend nulpunt (Floating neutral)
Spanningsregelaar (Voltage Regulator):	Digitaal (Digital)
Alternatortype (Alternator Type):	Permanente magneet (Permanent magnet)
Maximale omgevingstemperatuur (Maximum Ambient Temperature):	104°F (40°C)
Certificeringen (Certifications):	EPA CARB CSA Group

*Ethanolgehalte van 10% of minder. Gebruik GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het voor gebruik weer binnen dit bereik worden gebracht. Dit product moet altijd buitenshuis worden gebruikt in een goed geventileerde ruimte en uit de buurt van deuren, ramen en andere ventilatieopeningen.
Maximaal wattage en stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-waarde van de brandstof, de omgevingstemperatuur, de hoogte, de motorconditie, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau, en zal ook afnemen met ongeveer 1% voor elke 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING (DANGER, WARNING, CAUTION and NOTICE)

worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsinstructies. Het betekent opletten, wees alert, uw veiligheid is in het geding! Lees en volg de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

MEDEDELING (NOTICE)
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.

Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Elektrocutiegevaar
	Verstikkingsgevaar
	Brandgevaar. Raak geen hete oppervlakken aan.
	Elektrisch schokgevaar
	Brandgevaar
	Houd veilige afstand
	Tilgevaar
	Lees de instructies van de fabrikant
	Niet gebruiken in natte omstandigheden

VEILIGHEIDSINSTRUCTIES

CORRECT GEBRUIK

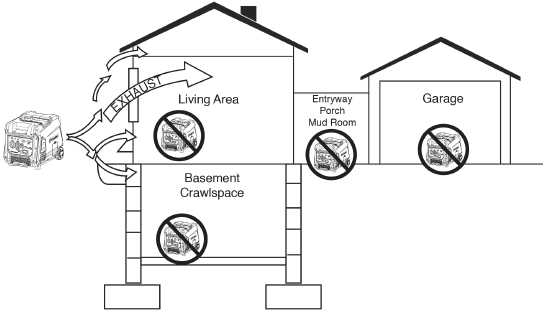

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen

• Gebruik ALLEEN buiten en uit de wind, ver van ramen, deuren en ventilatieopeningen.
• Leid de uitlaatgassen weg van bewoonde ruimtes

INCORRECT GEBRUIK
Gebruik de generator niet op een van de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Leefruimte
• Zolder
• Entree
• Porch (Veranda)
• Mudroom (Bijkeuken)

• Brand- en elektrocutiegevaar. Sluit de generator niet aan op het elektrische systeem van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

• Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator nooit bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

• Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

• NOOIT gebruiken in een huis of garage, ZELFS NIET als deuren en ramen open staan.


• Gebruik alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.


ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator nooit om medische apparatuur van stroom te voorzien.
• Gebruik de generator niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator niet met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten correct geaard zijn door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich ziek, duizelig of zwak begint te voelen tijdens het gebruik van de generator, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt koolmonoxidevergiftiging hebben.
• Gebruik alleen BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het Ministerie van Volksgezondheid en Human Services. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een grotere afstand.
• Houd tijdens het gebruik en de opslag minimaal 1 meter vrije ruimte aan alle kanten van de generator, inclusief aan de bovenkant. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De warmte die wordt gegenereerd door de geluiddemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare voorwerpen te ontsteken.
• Raak de geluiddemper of motor niet aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of ontvlambare of brandbare materialen in het directe pad van de uitlaatgassen.
• Verwijder altijd alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud zijn gebruikt, van de generator voordat u deze gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Niet roken bij het vullen van de generator met benzine.
• Zorg ervoor dat de gastank van de generator niet overloopt tijdens het vullen.
• Zet de motor uit en laat hem vijf minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder nooit de brandstofdop wanneer de generator draait. Schakel de motor uit en laat het apparaat minimaal vijf minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de geluiddemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Veeg gemorste brandstof van het apparaat.
• Probeer nooit gemorste brandstof te verbranden.
• Vul de brandstoftank nooit te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan eventuele morsingen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik benzine nooit als schoonmaakmiddel.
• Bewaar alle containers met benzine of LPG/ propaan in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine en LPG/propaan zijn zeer explosief en ontvlambaar en kunnen ernstige brandwonden of de dood veroorzaken.

• Probeer in geval van een gasbrand de vlam niet te blussen als de brandstofklep in de gasstand staat. Het introduceren van een blusser in een generator met een open brandstofklep kan een explosiegevaar veroorzaken.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel op te sporen.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

VLOEIBAAR PETROLEUMGAS (LPG/PROPAAN)

• Brand- en explosiegevaar. Gebruik nooit een gascontainer, LPG/propaan aansluitslang, LPG/propaantank of een ander brandstofitem dat beschadigd lijkt te zijn.

• Brand- en explosiegevaar. Als er een sterke propaangeur is tijdens het gebruik van de generator, sluit dan onmiddellijk de LPG/propaantankklep volledig. Zodra de propaan is uitgeschakeld, gebruikt u zeepwater om te controleren op lekken op de slang en aansluitingen op de tankklep en de generator. Rook niet en steek geen sigaret op en controleer niet op lekken met behulp van een open vlambron, zoals een lucifer of aansteker. Als er een lek wordt gevonden, neem dan contact op met een gekwalificeerde technicus om het LPG/propaansysteem te inspecteren en te repareren voordat u de generator gebruikt.

Brand- en explosiegevaar. Gebruik alleen goedgekeurde LPG/propaantanks met een Overfilling Prevention Device (OPD) -klep. Houd de tank altijd in een verticale positie met de klep aan de bovenkant en op grondniveau op een vlakke ondergrond. Zorg ervoor dat tanks zich niet in de buurt van een warmtebron bevinden. Draai bij transport en opslag de propaantankklep in de volledig gesloten stand en koppel de tank los. Zorg ervoor dat u de generatorinlaat en tankuitlaat altijd afdekt met beschermende plastic doppen.

• LPG/Propaan is zeer ontvlambaar en explosief.
• Ontvlambaar gas onder druk kan een brand of explosie veroorzaken als het wordt ontstoken.
• LPG/Propaan kan zich op lage plaatsen ophopen omdat het zwaarder is dan lucht.
• LPG/Propaan heeft een kenmerkende geur die is toegevoegd om potentiële lekken te helpen detecteren.
• Houd een LPG/Propaantank altijd in een rechtopstaande positie.
• Zorg er bij het verwisselen van LPG/propaantanks voor dat de tankklep van hetzelfde type is.
• Probeer in geval van een LPG/propaanbrand niet te blussen, tenzij de brandstoftoevoer veilig kan worden afgesloten.
• LPG/propaan zal de huid verbranden. Voorkom te allen tijde huidcontact.
• Houd de propaantank uit de buurt van de generatoruitlaat.
• Grote (500–1000 gallon) LPG/propaantanks vereisen een gecertificeerde loodgieter om de brandstofleiding naar de generator te installeren en de losse regelaar wordt niet gebruikt (de regelaar die aan de brandstoftank is bevestigd). De druk zoals gemeten bij de regelaar die op de generator is gemonteerd, moet 7" tot 14" waterkolom zijn. Een gecertificeerde loodgieter moet ervoor zorgen dat de druk correct is of indien nodig een step-down regelaar installeren.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem goed op hun plaats zitten.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u de generator gebruikt.
• Zorg ervoor dat de generator en de LPG/propaantank op een vlakke ondergrond staan voordat u de generator gebruikt.
• Als er een propaangeur is, start het apparaat dan niet, omdat er mogelijk een lek is. Plaats nooit een LPG/propaantank in de buurt van de motoruitlaat.

Bij het transporteren of onderhouden van de generator:

• Zorg ervoor dat de LPG/propaantank en de LPG/propaanslang niet aan de generator zijn bevestigd.
• Koppel de bougiekabel los om onbedoeld starten te voorkomen.

Bij het opbergen van de generator:

• Bewaar uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Bewaar geen gas of een LPG/propaantank in de buurt van fornuizen, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

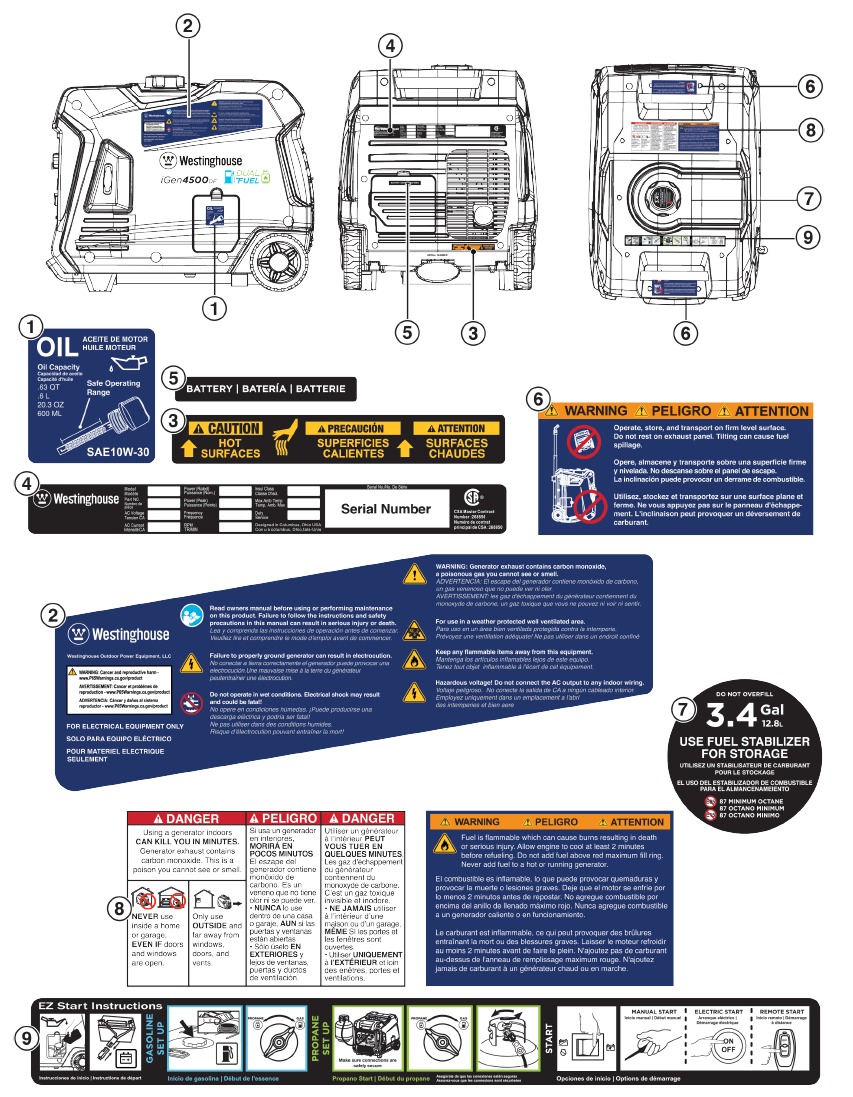

VEILIGHEIDSETIKETTEN EN -STICKERS

COMPONENTEN

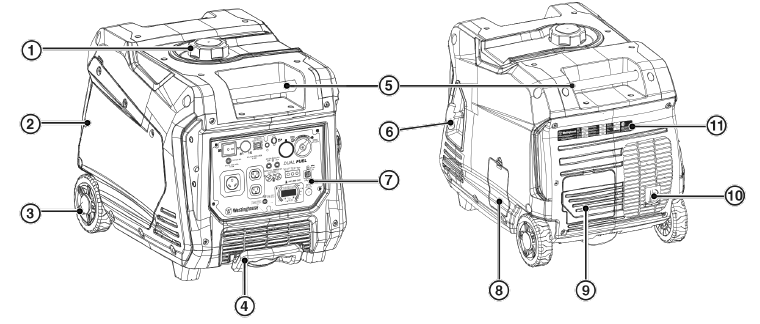

GENERATORCOMPONENTEN

1. Fuel Cap: (Brandstofdop:) Voeg hier loodvrije benzine toe. Sluit de dop tot hij klikt.

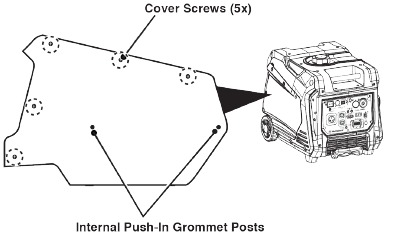

2. Engine (Motor) Service (Onderhoud) Cover: (Klep:) Klep biedt toegang tot de motor, luchtfilter, carburateur en bougie.
3. Transport Wheels: (Transportwielen:) Wielen zorgen voor manoeuvreerbaarheid met één hand bij gebruik met de uitschuifbare handgreep.
4. Extendable (Uitschuifbare) Handle: (Handgreep:) Schuif de handgreep uit en in door op de vergrendelknop te drukken.
5. Carry Handles: (Draaghandvatten:) Ingebouwde handvatten zorgen voor gemakkelijk transport door twee personen.
6. Recoil Handle: (Trekstarter:) Trek aan de trekstarter om de motor handmatig te starten.

7. Control (Bedienings-) Panel: (Paneel:) Het bedieningspaneel bevat de stopcontacten en bedieningselementen.
8. Oil (Olie) Access (Toegangs-) Cover: (Klep:) Klep biedt toegang tot de olievuldop/peilstok en de olieaftapplug.
9. Battery (Batterij) Access (Toegangs-) Cover: (Klep:) Klep biedt toegang tot de batterij en de snelkoppelingsstekker.
10. Muffler (Geluiddemper) and (en) Spark (Vonken) Arrestor: (Vanger:) De vonkenvanger voorkomt dat vonken de geluiddemper verlaten.
11. Model (Model) Information (Informatie) Label: (Label:) Biedt informatie over het model serienummer, spanning/ampère en vermogen.

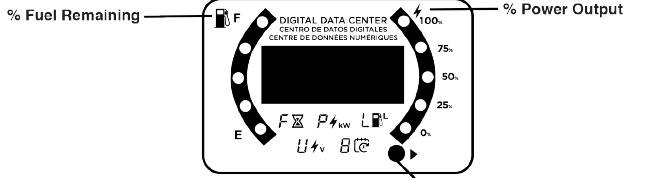

DIGITAAL DATACENTER

De resterende brandstof en het percentage van het uitgangsvermogen worden continu weergegeven. Druk op de Mode (Modus) knop om door de gegevensweergavemodi te bladeren.

DATACENTER

INFORMATIE OVER DRAAIENDE GEGEVENSWEERGAVE
	Remaining Runtime: (Resterende looptijd:) Geeft de resterende tijd weer met het huidige brandstofniveau en uitgangsvermogen.
	Power Output: (Uitgangsvermogen:) Geeft het elektrische uitgangsvermogen weer in kilowatt.
	Fuel level: (Brandstofniveau:) Geeft het huidige brandstofniveau in liters weer.
	Voltage: (Spanning:) Geeft de huidige spanningsoutput van de generator weer.
	Lifetime Hours: (Levensduur in uren:) Geeft de totale looptijd van de generator weer.

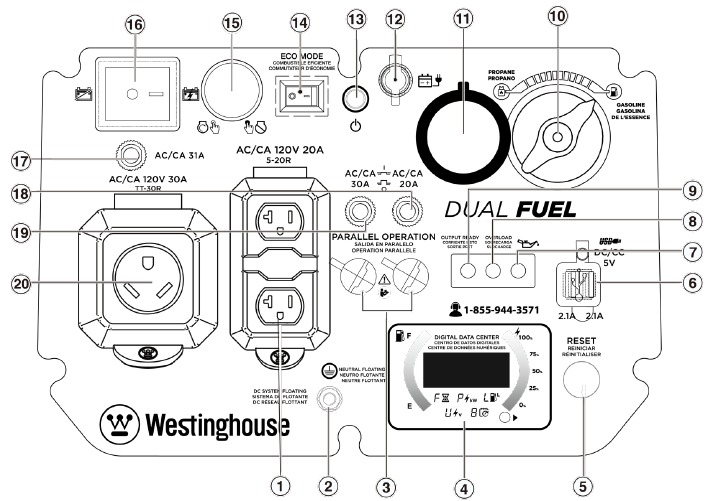

ONDERDELEN VAN HET BEDIENINGSPANEEL

1. 120 Volt AC, 20 Amp Duplex NEMA 5-20R Receptacle (Stopcontact): Het stopcontact kan maximaal 20 ampère leveren.
2. Ground Terminal: (Aardklem:) De aardklem wordt gebruikt om de generator extern te aarden.

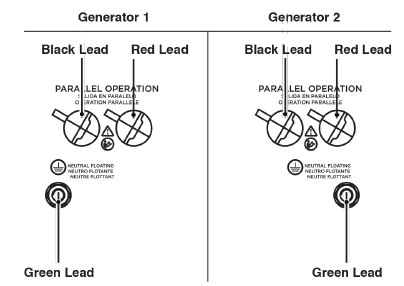

3. Parallel Operation Outlets: (Parallelle Werkings- Stopcontacten:) Een Westinghouse Inverter Generator kan worden aangesloten voor extra vermogen.
4. LED Data Center: (LED Datacenter:) Geeft de resterende looptijd (F) weer, het uitgangsvermogen in kW (P), het brandstofniveau in liters (L), de spanningsoutput (V) en de levensduur in uren.

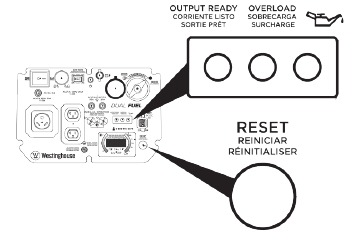

5. Overload Reset: (Overbelastingsreset:) De generatoromvormer zal automatisch alle AC-uitgangen uitschakelen om de generator te beschermen in geval van overbelasting of een kortsluiting in een aangesloten apparaat.
6. USB Ports: (USB-poorten:) Twee-poorts 5V/2.1A USB-uitgang. Accepteert Type A USB-stekkers.
7. Low Oil LED (Lage Olie LED): Geeft een laag oliepeil aan. Wanneer het oliepeil in het carter onder de veilige bedrijfslimiet komt, licht de indicator voor een laag oliepeil op en schakelt de generator automatisch de motor uit.
8. Overload LED (Overbelastings-LED): Geeft aan dat de generator is overbelast.
9. Output Ready LED (Output Gereed LED): Licht op wanneer de generator normaal werkt. Geeft aan dat de generator elektrische stroom levert aan de stopcontacten.

10. Fuel Selector Switch (Brandstofkeuzeschakelaar): Wordt gebruikt om gas- of propaanwerking te selecteren.
11. LPG/Propane Inlet: (LPG/Propaan Inlaat:) Sluit een propaantank aan met de meegeleverde LPG/propaanslang.
12. Battery Charging Port: (Batterijlaadpoort:) Wordt gebruikt om de batterij op te laden met de meegeleverde batterijlader.
13. Battery Indicator: (Batterij-indicator:) Geeft aan dat de batterijvoeding is ingeschakeld. Het lampje blijft branden zolang het apparaat AAN staat.
14. Eco Mode: (Eco-modus:) De Eco-modus minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.
15. Push-Button Start/Stop: (Drukknop Start/Stop:) Druk één keer om de motor automatisch te starten. Druk nogmaals om de motor te stoppen.
16. Battery Switch: (Batterijschakelaar:) Zet de batterij AAN en UIT. Moet AAN staan voordat elektrisch starten of starten op afstand mogelijk is.
17. Main Circuit Breaker: (Hoofdschakelaar:) De hoofdschakelaar regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.
18. 20 Amp AC Circuit Breaker: (20 Amp AC Schakelaar:) Schakelaar begrenst de stroom die via het NEMA 5-20R stopcontact kan worden geleverd tot 20 ampère.
19. 30 Amp AC Circuit Breaker: (30 Amp AC Schakelaar:) Schakelaar begrenst de stroom die via het NEMA TT-30 stopcontact kan worden geleverd tot 30 ampère.
20. 120 Volt AC, 30 Amp NEMA TT-30R Receptacle: (120 Volt AC, 30 Amp NEMA TT-30R Stopcontact:) Het stopcontact kan maximaal 30 ampère leveren.

MONTAGE

Gewichtgevaar. Laat u altijd helpen bij het optillen van de generator.

1. Open de doos voorzichtig.
2. Verwijder en bewaar de handleiding, de oliefles, de olietrechter, de LPG/propaanslang, de bougiedopsleutel en de batterijlader.
3. Verwijder en gooi de verpakkingslade weg.
4. Vouw de bovenkant van de plastic zak die de generator omhult open.
5. Snijd voorzichtig de verticale hoeken van de doos door om toegang te krijgen tot de generator.
6. Recycle of deponeer de verpakkingsmaterialen op de juiste manier.

INHOUD VAN DE DOOS

• Gebruikershandleiding
• Snelstartgids/Onderhoudsschema
• LPG/propaanslang met regelaar
• Afstandsbediening (bevestigd aan de terugslagstarter)
• 0,63 Quart (0,6 liter) fles SAE 10W-30 olie
• Batterijlader
• Bougiedopsleutel
• Olietrechter
• Schroevendraaier

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

EERSTE OLIEVULLING

LET OP

• DEZE GENERATOR IS ZONDER OLIE VERZONDEN.
  Probeer de motor niet te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit leiden tot ernstige motorschade.
• Het gebruik van 2-takt/cyclus olie of andere niet-goedgekeurde olietypen kan ernstige motorschade veroorzaken die niet onder de garantie valt.

Het meegeleverde, aanbevolen olietype voor typisch gebruik is 10W-30 motorolie. Als u de generator bij extreme temperaturen gebruikt, raadpleeg dan de volgende tabel.

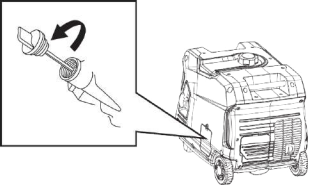

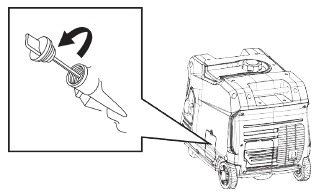

1. Verwijder op een vlakke ondergrond de oliedeksel en de oliepeilstok.


2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de motor.
   Let op: Aangezien er nog restolie van de fabriek in de motor kan zitten, voegt u de olie aan het einde van de fles geleidelijk toe om te voorkomen dat de motor te vol raakt. Zie Motoroliepeilcontrole in het hoofdstuk Onderhoud.
3. Plaats de oliepeilstok terug en draai hem met de hand vast.
4. Plaats de oliedeksel terug.

BRANDSTOF

Brand- en explosiegevaar. Gebruik nooit een benzinecontainer, benzinetank, propaanaansluitslang, propaantanks of andere brandstofitems die kapot, gesneden, gescheurd of beschadigd zijn.

• Brand- en explosiegevaar. Vul de brandstoftank niet te vol. Vul alleen tot de rode vulring in het brandstoffilterscherm in de tank. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat een brand- of explosiegevaar kan veroorzaken.
• Brand- en explosiegevaar. Tank de generator nooit bij terwijl de motor draait. Zet de motor altijd uit en laat de generator twee minuten afkoelen voordat u gaat tanken.

LET OP

Gebruik geen E15- of E85-brandstof in dit product. Motorschade veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87–93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN mengsel van gas en olie.
• Wijzig de motor NIET om op alternatieve brandstoffen te werken.
• Tank NIET binnenshuis.
• Maak GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.

Meng altijd de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult. Laat de generator vijf minuten draaien om de stabilisator het hele brandstofsysteem te laten behandelen.

DE BRANDSTOFTANK VULLEN

1. Zet de generator UIT en laat deze minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om vervuiling van het brandstofsysteem te voorkomen.

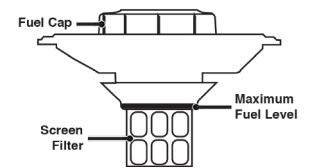

4. Voeg langzaam de aanbevolen brandstof toe. Niet te vol vullen. Vul alleen tot de rode maximale vulring op het brandstoffilterscherm dat zichtbaar is in de vulhals.


5. Plaats de brandstofdop en draai deze vast totdat er een klik te horen is.

LET OP

• Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
• Reinig het brandstoffilterscherm van vuil voor en na elke tankbeurt. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

EEN LPG/PROPAANTANK AANSLUITEN

LET OP

• De LPG/propaantank kan elke capaciteit hebben, maar de tank moet voldoen aan de norm zoals vermeld in het hoofdstuk Brandstofveiligheid.
• Propaantanks die een vloeibaar onttrekkingssysteem gebruiken, kunnen niet op deze modellen worden gebruikt.
• Controleer of de herkwalificatiedatum op de tank niet is verstreken.
• Gebruik de meegeleverde LPG/propaanslang niet voor andere apparaten.

• Alle nieuwe tanks moeten worden ontdaan van lucht en vocht voordat ze worden gevuld. Gebruikte tanks die niet zijn afgesloten of gesloten gehouden, moeten ook worden ontdaan van lucht. Het ontluchtingsproces moet worden uitgevoerd door een propaanleverancier (tanks van een ruilleverancier zouden op de juiste manier moeten zijn ontlucht en gevuld).
• Plaats de tank altijd zo dat de verbinding tussen de klep en de gasinlaat geen scherpe bochten of knikken in de slang veroorzaakt.

Explosiegevaar. Start de generator niet als u LPG ruikt. Sluit altijd de propaantankklep volledig en koppel de LPG/propaanslang los van de generator wanneer deze niet in gebruik is.

1. Zet de generator UIT en plaats hem op een vlakke ondergrond in een goed geventileerde ruimte.
2. Controleer of de propaantankklep in de volledig gesloten stand staat.
3. Verwijder de afdekking van de propaaninlaatklep van de generator.
4. Gebruik uw vingers om de LPG/propaanslang (meegeleverd) met de hand op de propaaninlaat van de generator te draaien.

   Gebruik GEEN afdichtingstape of een ander type afdichtmiddel om de LPG/propaanaansluiting af te dichten.

5. Draai de LPG/propaanslangaansluiting op de generator vast met een sleutel van 19 mm of een verstelbare sleutel. Draai hem NIET te vast.
   Koppel: 5-10 lb-ft.
6. Verwijder de veiligheidsplug of -dop van de propaantankklep.
7. Sluit het andere uiteinde van de slang aan op de LPG/propaanaansluiting op de tank en draai hem met de hand vast.
8. Draai de propaantankklep naar de volledig open stand. Controleer alle aansluitingen op lekkage door de fittingen nat te maken met een oplossing van zeep en water. Bellen die verschijnen of bellen die groeien, geven aan dat er een lek is. Als er een lek is bij een fitting, draai dan de propaantankklep naar de volledig gesloten stand en draai de fitting vast. Draai de klep weer open en controleer de fitting opnieuw met de zeep- en wateroplossing. Als het lek aanhoudt of als het lek zich niet bij een fitting bevindt, gebruik de generator dan niet en neem contact op met de klantenservice.

DE BATTERIJ AANSLUITEN

1. Duw de lip van de batterijklep omlaag en trek de klep naar voren om deze te verwijderen.


2. Controleer of de rubberen batterijband de batterij stevig op zijn plaats houdt. Als deze los zit, trek dan aan de band en haak deze vast aan de montagevoet.
   Let op: Als de band los zit achter de batterij, verwijder dan de batterij, sluit de band weer aan, plaats de batterij terug en haal de band onder de snelkoppelingskabels van de batterij door.


3. Er is een snelkoppelingsstekker voor de batterij voorgeïnstalleerd op de batterij. Verwijder de kabelbinder die de stekkers vasthoudt en druk stevig om ze aan te sluiten.


4. Lijn de lipjes aan de onderkant van de batterijklep uit met de generatorbehuizing en duw om de klep terug te plaatsen.

Let op: De generator is uitgerust met een batterijlaadfunctie. Zodra de motor draait, wordt de batterij langzaam opgeladen.

WERKING

LOCATIE GENERATOR

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

• Gebruik de generator NOOIT in een huis of garage, ZELFS NIET als deuren en ramen openstaan.


• Gebruik de generator alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.


Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Gevaar voor elektrocutie. Gebruik de generator nooit op een natte of vochtige plek. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal zoals zand of grasresten kan ertoe leiden dat de generator vuil opzuigt dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voor transport of opslag.

De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook als hij niet in werking is). De generator moet minimaal 1,5 m (5 ft.) afstand hebben van alle brandbare materialen.

Gebruik de generator niet achter in een SUV, camper, aanhanger, laadbak (normaal, vlak of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats die geen adequate koeling van de generator en/of de uitlaatdemper mogelijk maakt. Sluit generatoren NIET op tijdens gebruik.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd bij het plaatsen van de generator rekening met wind- en luchtstromen.

AARDING

Gevaar voor elektrische schokken. Het niet correct aarden van de generator kan leiden tot elektrische schokken.

Het nulpunt van de generator is zwevend. De aardklem van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende delen van de generator en de aardklemmen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet correct.

Als deze generator alleen wordt gebruikt met apparatuur met snoer en stekker die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, vereisen echter mogelijk aarding om het risico op schokken of elektrocutie te verminderen.

Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. De output wordt ongeveer 3,5% verminderd voor elke 1000 voet toegenomen hoogte vanaf zeeniveau.

Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 2000 ft. (762 m). Gebruik zonder deze aanpassing zal leiden tot verminderde prestaties, een hoger brandstofverbruik en hogere emissies. Het wordt niet aanbevolen om de motor te gebruiken op hoogtes onder 2.000 ft. (762 m) met de kit voor grote hoogte.

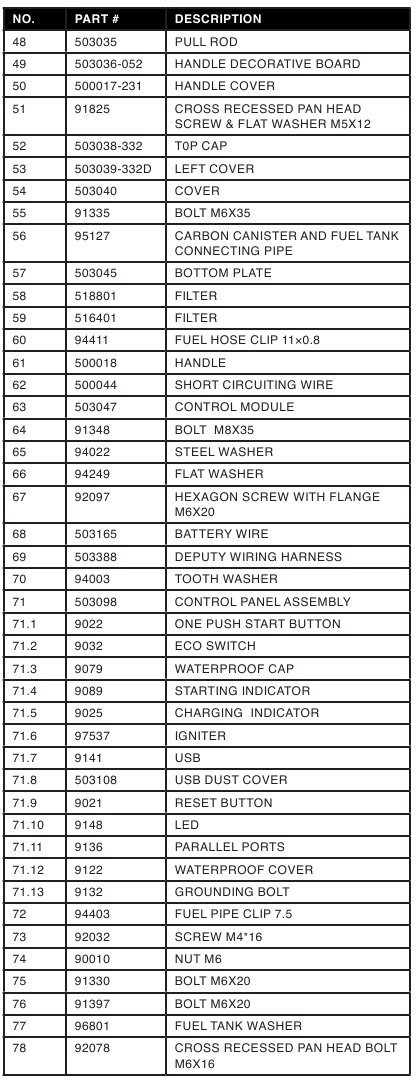

Carburateurkit voor grote hoogte:	Onderdeelnummer 518916-01
DF-regelaar voor grote hoogte
Gefabriceerd vóór 7/19:	Onderdeelnummer 518918
Gefabriceerd 7/19 en later:	Onderdeelnummer 518918-01

Opmerking: U moet zowel de Dual Fuel Regulator als de Carburetor Kit aanschaffen voor een correcte werking op grote hoogte.

STARTEN OP AFSTAND

Controleer of de omgeving rond de generator vrij is voordat u de generator op afstand start.

De sleutelhanger voor starten op afstand die bij de generator wordt geleverd, moet aan de terugslaghendel of het bedieningspaneel worden bevestigd. Als uw apparaat zonder sleutelhanger is verzonden, neem dan contact op met de klantenservice van Westinghouse.

De generator kan op afstand worden gestart tot op 30 meter (99 feet) afstand met behulp van de sleutelhanger voor starten op afstand.

Opmerking: Naarmate de batterijen in de sleutelhanger voor starten op afstand leeg raken, zal de operationele afstand afnemen.

Vervangende batterijen voor afstandsbediening: (2) CR2016

HERPROGRAMMEREN VAN DE AFSTANDSBEDIENING

Als de sleutelhanger voor starten op afstand wordt vervangen of opnieuw moet worden gekoppeld aan de generator, volgt u deze procedure.

1. Zet de batterijschakelaar van de generator in de AAN-stand.

2. Houd de AAN/UIT-knop 10 seconden ingedrukt en laat deze vervolgens los. Het startindicatielampje knippert groen.


3. Druk op de AAN-knop op de sleutelhanger voor starten op afstand. Deze wordt automatisch gekoppeld aan de generator en het startindicatielampje op de generator stopt met knipperen.


BRANDSTOFKEUZESCHAKELAAR

Zet de brandstofkeuzeschakelaar op het bedieningspaneel aan de voorkant in de gewenste brandstofkeuze.

Draai de brandstofkeuzeschakelaar helemaal naar rechts voor gebruik op benzine.

Draai de brandstofkeuzeschakelaar helemaal naar links voor gebruik op propaan.

INLOOPPERIODE

Overschrijd voor een correcte inloop niet 50% van het nominale loopvermogen (1850 watt) tijdens de eerste vijf bedrijfsuren.

Varieer de belasting af en toe om statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen plaatsen.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor is gevuld met olie.
• Alle belastingen zijn losgekoppeld.
• De ECO-schakelaar in de UIT-stand staat.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

DE MOTOR STARTEN: BENZINE

1. Controleer of er benzine in de benzinetank zit.

2. Zet de brandstofkeuzeschakelaar op benzinebedrijf.

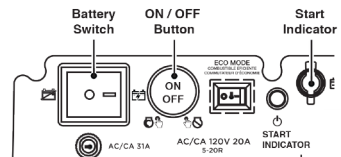

3. Zet de batterijschakelaar in de AAN-stand.

4. Kies de startmethode:

1. Terugslagstart: Pak de terugslaghendel stevig vast en trek deze langzaam totdat u een verhoogde weerstand voelt en trek vervolgens snel.
2. Starten op afstand: Houd de AAN-knop op de sleutelhanger voor starten op afstand één seconde ingedrukt.
3. Starten met drukknop: Houd de motorstartknop twee seconden ingedrukt.

DE MOTOR STARTEN: LPG

Brand- en explosiegevaar. Draai de propaantankklep altijd in de volledig gesloten stand als u de generator niet op propaan gebruikt.

1. Zorg ervoor dat de LPG-/propaanslang correct is aangesloten op de generator en de propaantank.
2. Zet de brandstofkeuzeschakelaar op propaanbedrijf.

3. Open de klep op de propaantank volledig.

4. Zet de batterijschakelaar in de AAN-stand.

5. Kies de startmethode:

1. Terugslagstart: Pak de terugslaghendel stevig vast en trek deze langzaam totdat u een verhoogde weerstand voelt en trek vervolgens snel.
2. Starten op afstand: Houd de AAN-knop op de sleutelhanger voor starten op afstand één seconde ingedrukt.
3. Starten met drukknop: Houd de AAN/UIT-knop van de motor twee seconden ingedrukt.

Opmerking: De motor stelt automatisch de choke in en start de startvolgorde. Als de motor niet start, zal de generator nog twee keer proberen de motor te starten.

WISSELEN VAN BRANDSTOFBRON

Brand- en explosiegevaar. Voeg GEEN benzine toe aan de brandstoftank en sluit de LPG-/propaanslang NIET aan op de generator terwijl de generator in werking is.

De brandstofbron kan worden gewijzigd terwijl de motor draait als een propaantank VÓÓR gebruik op de generator is aangesloten.

VAN BENZINE NAAR PROPAAN

Het laadvermogen wordt verminderd bij het gebruik van propaan. Zorg ervoor dat de generator voldoende (loop-) en piekvermogen (start) kan leveren voor de items die u van stroom voorziet voordat u overschakelt op propaan.

1. Draai de propaantankklep in de volledig open stand.

2. Zet de brandstofkeuzeschakelaar op propaanbedrijf.

VAN PROPAAN NAAR BENZINE

1. Zet de brandstofkeuzeschakelaar op benzinebedrijf.

2. Draai de propaantankklep in de volledig gesloten stand.

Opmerking: Bij het overschakelen op propaan kan de motor een paar seconden onregelmatig lopen terwijl de benzine in de carburateur wordt verwijderd.

Als de motor stopt bij het wisselen van brandstofbron, ontkoppel dan alle belastingen en start het apparaat opnieuw op de brandstofbron van uw keuze.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker uit het stopcontact. Start of stop de generator nooit met elektrische apparaten aangesloten of ingeschakeld.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen van de motor en de generator te stabiliseren.
3. Houd de AAN/UIT-knop één seconde ingedrukt of druk één seconde op de UIT-knop op de sleutelhanger voor starten op afstand.
4. Zet de batterijschakelaar in de UIT-stand.

5. Als u op LPG werkt, draai dan de propaantankklep in de volledig gesloten stand.

FREQUENTIE VAN GEBRUIK

Als de generator onregelmatig of met tussenpozen wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan de paragrafen Batterijonderhoud en Opslag van deze handleiding voor informatie over het opladen van de batterij en brandstofdegradatie.

ECO-MODUS

LET OP
Start de generator altijd met ECO MODE UIT. Laat het motortoerental stabiliseren en de OUTPUT READY LED oplichten voordat u ECO MODE AAN zet.

Opmerking: Gebruik ECO MODE niet in parallelle werking met een andere Westinghouse-generator.

ECO MODE minimaliseert het brandstofverbruik en het geluid door het motortoerental aan te passen aan het minimum dat nodig is voor de huidige belasting.

Zet ECO MODE AAN bij het voeden van kleine apparaten met continue belasting, zoals een computer of elektrisch licht.

Zet ECO MODE UIT bij het voeden van grote stootbelastingen, zoals een airconditioner of elektrische pomp.

Om ECO MODE in te schakelen, controleert u of de OUTPUT READY LED groen brandt en duwt u de schakelaar in de AAN-stand. Als er geen belasting aanwezig is, daalt het generatortoerental tot stationair toerental. De generator detecteert belastingen zodra ze worden toegepast en verhoogt het motortoerental.

Om de generator op maximaal vermogen en toerental te laten draaien, duwt u de ECO MODE-schakelaar in de UIT-stand.

AC-STROOMONDERBREKERS

De stroomonderbrekers schakelen automatisch UIT als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact. De hoofdstroomonderbreker schakelt automatisch UIT als de gecombineerde belasting van de stopcontacten groter is dan 31 ampère.

Als een AC-stroomonderbreker automatisch UITschakelt, controleer dan of het apparaat correct werkt en of het de nominale belasting van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer INschakelt.

OVERBELASTINGSRESET

De generator schakelt automatisch alle AC-uitgangen UIT om de generator te beschermen als deze overbelast is of als er een kortsluiting is in een aangesloten apparaat. De motor blijft echter draaien. Marginale overbelasting die de OVERLOAD LED tijdelijk laat branden, kan de levensduur van de generator verkorten.

OVERLOAD op het bedieningspaneel brandt rood en de groene OUTPUT READY is UIT.

Om de AC-uitgang te herstellen:

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker eruit.

2. Druk op de RESET-knop op het bedieningspaneel totdat de OVERLOAD LED uitgaat en de OUTPUT READY LED brandt.
3. Reset de stroomonderbrekers als ze UIT staan.
4. Controleer of de beoogde bedrijfs- en stootbelastingen de capaciteit van de generator niet overschrijden.
5. Sluit de elektrische belastingen achtereenvolgens opnieuw aan en laat de generator stabiliseren nadat elke belasting is aangesloten.

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator niet. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of elektrische apparaten die erop zijn aangesloten beschadigen.

Zorg ervoor dat de generator voldoende continu (lopend) en stoot (start) vermogen kan leveren voor de items die u tegelijkertijd van stroom wilt voorzien.

Er moet rekening worden gehouden met de totale stroomvereisten (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden meestal classificatie-informatie in de buurt van het model- of serienummer.

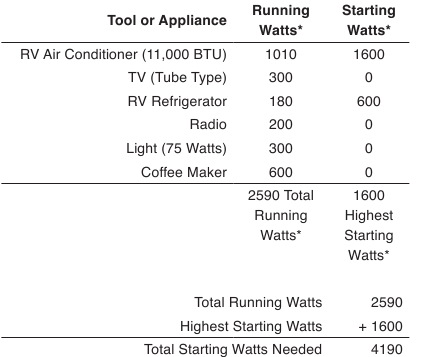

Om de stroomvereisten te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.

2. Tel de continue (lopende) watts van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Zie de wattage-referentietabel op de volgende pagina.
3. Schat hoeveel stoot (start) watts u nodig heeft. Stootwattage is de korte stroomstoot die nodig is om elektrisch aangedreven gereedschap of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren tegelijkertijd starten, kan het totale stootwattage worden geschat door alleen de item(s) met het hoogste extra stootwattage op te tellen bij het totale nominale wattage van stap 2.

Voorbeeld:

*Vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

STROOMBEHEER

Om de levensduur van de generator en aangesloten apparaten te verlengen, wees voorzichtig bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de generatorstopcontacten zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om generatorvermogen te beheren, is door achtereenvolgens belastingen toe te voegen als volgt:

1. Start de motor, zonder dat er iets op de generator is aangesloten, zoals beschreven in deze handleiding.
2. Sluit de eerste belasting aan en zet deze aan, bij voorkeur de grootste belasting die u heeft.
3. Laat de generatoruitgang stabiliseren (motor loopt soepel en aangesloten apparaat werkt naar behoren).
4. Sluit de volgende belasting aan en zet deze aan.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stappen 4 en 5 voor elke extra belasting.

Wattage Referentie

Gereedschap of Apparaat	Geschat continu Watt*	Geschat start Watt*
Gloeilampen (4 stuks x 75 Watt)	300	0
TV (Buizen Type)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of Vriezer	700	2200
Bronpomp (1/3 pk)	1000	2000
Kachel (1/2 pk)	800	2350
Radio	200	0
Boormachine (3/8", 4 ampère)	440	600
Cirkelzaag (Heavy Duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*Vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

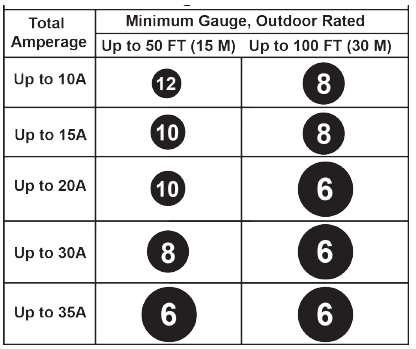

VERLENGKABELS

• Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis in lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik altijd koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen bij het gebruik van de generator. Controleer regelmatig de batterij van de melder(s).

• Verstikkingsgevaar. Zorg er bij het gebruik van de generator met verlengkabels voor dat de generator zich in een open buitenruimte bevindt, ver van bewoonde ruimtes met de uitlaatopening naar buiten gericht.

• Brand- en elektrocutiegevaar. Gebruik nooit versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en branden, wat kan leiden tot de dood of ernstig letsel.

Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde verlengkabels met 3 pinnen, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert orde. Defecte apparaten of stroomkabels kunnen een potentieel gevaar voor elektrische schokken vormen.
• Zorg ervoor dat de elektrische classificatie van het gereedschap of apparaat overschrijdt het nominale vermogen van de generator of het stopcontact dat wordt gebruikt niet.

VERLENGKABELAFMETINGEN

Gebruik alleen geaarde verlengkabels met 3 pinnen die zijn gemarkeerd voor buitengebruik en die zijn beoordeeld op de elektrische belasting.

PARALLELLE WERKING

Brand- en elektrocutiegevaar. Sluit de parallelle snoerleidingen nooit aan of los wanneer een generator draait.

LET OP
Het aansluiten van de iGen4500DF op een generator die niet compatibel is, kan een laagspanningsuitgang veroorzaken die gereedschappen en apparaten die door de generator worden aangedreven, kan beschadigen.

Parallelle werking geeft u de mogelijkheid om de iGen4500DF aan te sluiten op een compatibele Westinghouse-omvormergenerator voor een gecombineerd lopend en piekvermogen. Een Westinghouse parallelle snoer (apart verkrijgbaar) is vereist voor parallelle werking. Dit snoer kan worden gekocht bij een geautoriseerde Westinghouse Generator-dealer.

Opmerking: Gebruik ECO MODE niet in parallelle werking met een andere Westinghouse-generator.

Parallelle snoer (50A/6000 Watt): Onderdeelnummer 507PC

Opmerking: Compatibele Westinghouse-generatoren zonder parallelle poorten kunnen parallel worden gebruikt met de op het stopcontact gemonteerde parallelle kabel, onderdeelnummer 260041.

1. Zorg ervoor dat de batterijschakelaar en de ECO MODE-schakelaar op beide generatoren in de UIT-stand staan.
2. Sluit de zwarte en rode parallelle kabelleidingen aan op de zwarte parallelle poorten op elk bijbehorend generatorbedieningspaneel, zoals hieronder wordt weergegeven. Sluit de zwarte leiding aan op de linkerpoort, de rode leiding op de rechterpoort.
   Opmerking: Sluit NIET twee rode leidingen of twee zwarte leidingen aan op dezelfde generator.

3. Sluit de groene aardingsleiding aan op de aardingsklem op elke generator en draai de moer vast.
4. Start een van de generatoren en wacht tot de OUTPUT READY LED brandt.
5. Start de tweede generator en wacht tot de OUTPUT READY LED brandt voordat u een belasting aansluit.
6. Sluit extra belastingen aan zoals beschreven in Stroombeheer.
7. Trek alle belastingen los voordat u de generatoren stopt.

VERVOEREN

Gewicht gevaar. Zorg altijd voor hulp bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voor transport.
• Indien u op LPG werkt, draai dan de propaantankkraan naar de volledig gesloten positie.
• Koppel de LPG/propaanslang los van de generator en de propaantank.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator. panel.
• Gebruik alleen de vaste handgreep(en) van de generator om de unit op te tillen of bevestig lastbeperkingen zoals touwen of spanbanden. Probeer de generator niet op te tillen of vast te zetten door vast te houden aan andere onderdelen.
• Houd de unit tijdens transport waterpas om de mogelijkheid van brandstoflekkage te minimaliseren of, indien mogelijk, laat de brandstof weglopen of laat de motor draaien totdat de brandstoftank leeg is voor transport.
• De generatorwielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, noch op de weg, noch off-road.
• Gebruik de uitschuifbare handgreep voor handmatig transport door één persoon. transport. Om de handgreep uit te klappen, drukt u op de vergrendelknop en trekt u aan de handgreep totdat deze volledig is uitgeschoven. Om hem op te bergen, drukt u op de vergrendelknop en duwt u de handgreep in totdat hij volledig is ingetrokken. Schuif de handgreep alleen uit of in terwijl de generator UIT staat, stilstaat en op een horizontaal oppervlak rust. Gebruik de uitschuifbare handgreep niet om de generator volledig van de grond te tillen, te slepen of om hem om te keren.

Brandgevaar. Kantel de generator niet en leg hem niet op zijn kant. Er kan brandstof of olie lekken en schade aan de generator kan optreden.

ONDERHOUD

ONDERHOUDS SCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de intervallen op basis van uren of kalender, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

Voor Elk Gebruik Controleer de motorolie

Na de Eerste 25 Uur of Eerste Maand Vervang de motorolie

Na 50 Uur of Elke 6 Maanden Vervang de motorolie1 Reinig het luchtfilter2

Na 100 Uur of Elke 6 Maanden Inspecteer/reinig de vonkenvanger Inspecteer/reinig de bougie Vervang het brandstoffilter3 Inspecteer/stel de klepspeling af3

Na 300 Uur of Elk Jaar Vervang de bougie Vervang het luchtfilter

¹ Vervang de olie elke maand bij zware belasting of hoge temperaturen.

² Vaker reinigen in vuile of stoffige omstandigheden.
Vervang het luchtfilter als het niet voldoende kan worden gereinigd.

³ Het wordt aanbevolen om de service te laten uitvoeren door een geautoriseerde Westinghouse-service dealer.

VERVANGINGS ONDERDELEN VOOR ONDERHOUD

Omschrijving	Onderdeelnummer
Schuim luchtfilter	5691
Olie aftapplug sluitring	94007
Vonkenvanger	6790
Batterij	511019
Bougie	Torch - F7RTC NGK - BPR7ES Bosch - WR5D Autolite - 62

MOTOR ONDERHOUDSKAP

Verwijder de motoronderhoudskap om toegang te krijgen tot het luchtfilter, de carburateur en de bougie. Verwijder de schroeven van de kap en trek de kap recht naar buiten met beide handen om schade aan de grommet pennen op de kap te voorkomen.

LUCHTFILTER ONDERHOUD

Brandgevaar. Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk zeepsop om het luchtfilter te reinigen.

Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de motoronderhoudskap.

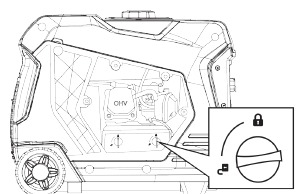

3. Draai de knoppen op de luchtfilterdeksel naar de ontgrendelde stand. Kantel de deksel naar beneden om hem te verwijderen.

   Opmerking: Het luchtfilterelement is doordrenkt met olie. Gebruik een geschikte reinigingscontainer.
   LET OP
   Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

4. Verwijder het schuim luchtfilter uit de luchtfilterbehuizing en was het door het element onder te dompelen in een oplossing van huishoudelijk zeepsop en warm water. Knijp langzaam in het schuim om het grondig te reinigen.
   LET OP
   Draai of scheur het schuim luchtfilterelement NIET tijdens het reinigen of drogen. Pas alleen een langzame maar stevige knijpbeweging toe.
5. Spoel het luchtfilterelement af door het onder te dompelen in vers water en een langzame knijpbeweging toe te passen. Laat het filter grondig drogen.

   LET OP
   Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
6. Dompel het schuim luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
7. Installeer het schuim luchtfilter in de behuizing en vergrendel de luchtfilterdeksel op zijn plaats.
8. Installeer het motoronderhoudspaneel.
   Luchtfilter: Onderdeel# 5691

MOTOROLIEPEIL CONTROLE

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

LET OP
Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan versnelde slijtage veroorzaken en/of de levensduur van de motor verkorten.

Bij gebruik van de generator onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, de olie vaker verversen.

De omgevingstemperatuur beïnvloedt de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of elke 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de olie toegangskap.

3. Maak met een vochtige doek schoon rond de oliepeilstok.

4. Verwijder de oliepeilstok en veeg de peilstok schoon.

5. Schroef de peilstok volledig in de vulhals. Verwijder de peilstok en controleer of het oliepeil binnen het veilige werkbereik ligt.


6. Als het oliepeil laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw tot het peil zich tussen de L- en H-markeringen op de peilstok bevindt. Vul NIET te veel. Als het peil boven de volledige markering op de peilstok staat, laat dan de olie aflopen om het oliepeil te verlagen tot de volledige markering op de peilstok.
7. Plaats de oliepeilstok terug en draai hem met de hand vast.

8. Installeer de olie toegangskap.

MOTOROLIE VERVERSEN

Accidentele start. Verwijder de bougiedop van de bougie wanneer u aan de generator werkt. Verwijder ook de snelle stekker van de batterij.

Bij gebruik van de generator onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, de olie vaker verversen. Ververs de olie terwijl de motor nog warm is van het gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de motoronderhoudskap. Koppel de bougiekabel los van de bougie en plaats de kabel zo dat deze de bougie niet kan raken.
3. Verwijder de olie toegangskap.

4. Maak met een vochtige doek schoon rond de oliepeilstok. Verwijder de peilstok en veeg hem schoon.
5. Verwijder de rubberen plug onder de olieaftapplug en plaats een oliepan (of een geschikte container) onder het aftapgat.
6. Verwijder met een 10 mm sleutel de olieaftapplug en laat de olie aflopen.

7. Installeer de olieaftapplug en draai hem stevig vast. Installeer de rubberen plug.
   Opmerking: Een nieuwe sluitring voor de olieaftapplug wordt aanbevolen bij elke olieverversing.
   Sluitring voor aftapplug: Onderdeel# 94007
8. Giet langzaam olie in de olievulopening tot het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel.
   Maximale oliecapaciteit: 0,63 US qt (0,60 L)
9. Plaats de peilstok terug en draai hem met de hand vast.
10. Sluit de bougiekabel aan en installeer de motoronderhoudskap.
    LET OP
    Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIE ONDERHOUD

Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de motoronderhoudskap.

3. Verwijder de bougiedop door de bougiedop stevig recht van de motor af te trekken.
4. Reinig het gebied rond de bougie.
5. Verwijder de bougie met de meegeleverde bougiedopsleutel.
   LET OP
   Oefen nooit zijdelingse belasting uit en verplaats de bougie niet zijwaarts bij het verwijderen van de bougie.
6. Inspecteer de bougie. Vervang als de elektroden putten vertonen, verbrand zijn of als de isolator gebarsten is. Gebruik alleen een aanbevolen vervangende bougie.
   Aanbevolen vervanging van de bougie

   Westinghouse Modelnummer	Torch	NGK	Bosch	Autolite
   iGen4500DF	F7RTC	BPR7ES	WR5D	62

7. Meet de elektrodenafstand van de bougie met een draadtype voelermaat. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)


8. Installeer de bougie voorzichtig met de hand vast en draai vervolgens nog 3/8 tot 1/2 slag vast met de bougiesleutel.
9. Installeer de bougiedop en de motoronderhoudskap.

ONDERHOUD VONKENVANGER

Controleer en reinig de vonkenvanger na elke 100 uur gebruik of zes maanden. Als de vonkenvanger niet wordt gereinigd, zal de motorprestatie afnemen.

1. Plaats de generator op een vlakke ondergrond en laat de uitlaatdemper afkoelen voordat u de vonkenvanger onderhoudt.
2. Verwijder de schroeven van de afdekking en de afdekking van de uitlaatdemper. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.


3. Verwijder voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een draadborstel. De vonkenvanger mag geen breuken of scheuren vertonen. Vervang de vonkenvanger als deze beschadigd is.
   Vonkenvanger: Onderdeelnummer 6790
4. Installeer de vonkenvanger en de afdekking van de uitlaatdemper opnieuw.

ACCU ONDERHOUD

De accu die bij de generator wordt geleverd, is volledig opgeladen. Een accu kan wat lading verliezen als deze gedurende langere tijd niet wordt gebruikt. Als de accu de motor niet kan starten, sluit u de meegeleverde 12V-lader aan op de oplaadpoort van de accu op het bedieningspaneel.

Opmerking: Als de generator niet draait, laad de accu dan eenmaal per maand een nacht op.

De meegeleverde acculader is geen druppellader en is niet bedoeld voor continu gebruik. Gebruik de acculader niet langer dan 8 uur (een nacht) om te voorkomen dat de accu te veel wordt opgeladen.

Opmerking: Eenmaal gestart, laadt de generator de accu op na 30-60 minuten gebruik. Als u de generator niet regelmatig gebruikt, laad de accu dan eenmaal per maand een nacht op om hem klaar te houden voor gebruik. Laad de accu op een droge plaats op.

1. Sluit de lader aan op de oplaadpoort van de accu op het bedieningspaneel. Steek het stekkeruiteinde van de acculader in een 120 Volt AC-stopcontact.

2. Haal de acculader na 8 uur opladen uit het stopcontact en de aansluiting op het bedieningspaneel.

ACCU VERVANGEN

Accu, 12V/6.5 Ah: Onderdeelnummer 511019

Brandgevaar. De accu bevat zwavelzuur (elektrolyt) dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming bij het werken in de buurt van de accu. Houd kinderen uit de buurt van de accu.

Accupolen, aansluitingen bevatten lood en loodverbindingen. Was uw handen na het hanteren.

1. Verwijder de toegangsklep van de accu.
2. Verwijder de snelaansluitstekker en verwijder de accuband. Verwijder de accu uit het apparaat.
3. Koppel de snelaansluitkabels los van de accu.
4. Sluit op de vervangende accu de witte (-) snelaansluitkabel aan op de negatieve pool van de accu. Schuif de rubberen hoes over de verbindingshardware.
5. Sluit de rode (+) snelaansluitkabel aan op de positieve pool van de accu. Schuif de rubberen hoes over de verbindingshardware.
6. Til de accuband op en installeer de accu in de generator. Leid de accuband onder de snelaansluitkabels door en zet deze vast op de montagevoet.
7. Sluit de snelaansluitstekker aan en installeer de toegangsklep van de accu.

LET OP
Voer de gebruikte accu op de juiste manier af volgens de richtlijnen van uw lokale of nationale overheid.

OPSLAG

Een goede opslagvoorbereiding is vereist voor een probleemloze werking en een lange levensduur van de generator.

LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor er gom, vernis en corrosieve aanslag in de brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve aanslag beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een lange opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het wordt aanbevolen om continu brandstofstabilisator te gebruiken. Volg de instructies van de fabrikant voor gebruik.

OPSLAG TIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen service vereist.
2 tot 6 maanden	Vul met verse benzine en voeg benzine stabilisator toe. Laat de carburateurvlotterbak leeglopen.
6 maanden of langer	Laat de brandstoftank en de carburateurvlotterbak leeglopen.

KORTE TERMIJNOPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Als u op LPG werkt, draai dan de propaantankkraan volledig dicht en koppel de LPG/propaanslang los van de generator en de propaantank.
• Plaats alle beschermhoezen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder eventueel vuil uit de luchtinlaten onder het bedieningspaneel en de koelopeningen van de uitlaatdemper.
• Bewaar de generator op een goed geventileerde, droge plaats uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonken producerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator, benzine of propaantanks niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontsteking hebben.
• Met de motor en het uitlaatsysteem afgekoeld en alle oppervlakken droog, bedekt u de generator om stof buiten te houden. Gebruik geen plastic zeil als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJNOPSLAG

Zelfs correct gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze langdurig wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat dan de vlotterbak leeglopen om gom- en vernisaanslag in de carburateur te voorkomen.

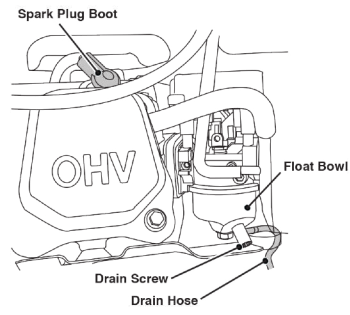

DE VLOTTERBAK LEEGMAKEN

1. Verwijder de serviceklep van de motor.

2. Zoek de afvoerslang die uit de onderkant van de carburateurvlotterbak komt.


3. Plaats het losse uiteinde van de slang buiten de generator in een goedgekeurde benzinecontainer om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.
5. Leid de afvoerslang tussen het luchtfilterhuis en de serviceklep van de motor. Installeer de serviceklep van de motor.

DE BRANDSTOFTANK LEEGMAKEN

Als u de generator langer dan zes maanden opslaat, laat dan de brandstoftank leeglopen om brandstofscheiding, -verslechtering en -afzettingen in het brandstofsysteem te voorkomen.

1. Draai de brandstoftankdop los. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet inbegrepen) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.

4. Start de generator en laat deze draaien totdat de generatormotor stopt.
5. Zet de accuschakelaar in de OFF (Uit) stand.

6. Koppel de snelaansluitstekker van de accu los.

7. Verwijder de bougie.
8. Doe een theelepel motorolie in de cilinder en trek aan de terugslaghendel totdat er weerstand wordt gevoeld. In deze positie komt de zuiger omhoog in zijn compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de terugslaghendel voorzichtig terugkeren.
9. Installeer de bougie opnieuw. Laat de bougiekabel losgekoppeld om onbedoeld starten te voorkomen.
10. Installeer de serviceklep van de motor.

KLEPSPELING

LET OP
Het controleren en afstellen van de klepspeling moet gebeuren als de motor koud is.

1. Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan de terugslaghendel te trekken. Door het bougiegat kijkend, moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten op BDP tijdens de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


	Inlaat Klep	Uitlaat Klep
Klep Speling	0.0031 – 0.0047 in (0.08 – 0.12 mm)	0.0051 – 0.0067 in (0.13 – 0.17 mm)
Aandraaimoment	8-12 N•m	8-12 N•m

6. Als een aanpassing nodig is, houdt u de tuimelaarpen vast en draait u de afstelmoer van de pen los.
7. Draai de tuimelaarpen om de gespecificeerde speling te verkrijgen. Houd de tuimelaarpen vast en draai de afstelmoer van de pen opnieuw vast tot het gespecificeerde aandraaimoment.
   Aandraaimoment: 12 N•m
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het tuimelaardeksel en de bougie.

HANDMATIG DE CHOKE INSTELLEN

Als de batterij leeg of losgekoppeld is, moet u mogelijk de choke handmatig instellen voor een correcte werking.

1. Verwijder de motoronderhoudsklep.

2. Zoek de kleine zwarte chokehendel bovenop de carburateur.


3. Om de choke te sluiten voor een koude start: Gebruik een schroevendraaier om de zwarte hendel naar de voorkant van de generator te duwen.


4. Start de generator. De opstartprocedure zou de choke automatisch moeten openen. Als de choke niet automatisch opent, duw de choke dan handmatig om hem te openen.


LET OP
Bepaalde omgevingstemperaturen en -omgevingen vereisen mogelijk dat u de choke halverwege sluit voor een succesvolle start.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Batterijschakelaar in de OFF (UIT) positie.	Zet de batterijschakelaar in de ON (AAN) positie.
	Brandstof op.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LED voor laag oliepeil brandt, zet dan de batterijschakelaar in de OFF (UIT) positie. Voeg motorolie toe.
	Bougie nat met brandstof (verdronken motor).	Wacht vijf minuten. Zet de batterijschakelaar in de OFF (UIT) positie. Trek snel meerdere keren aan de terugslagstarter. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Brandstoffilter verstopt, brandstofsysteem defect, brandstofpomp defect, ontsteking defect, kleppen vast, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	Batterij leeg.	Gebruik de terugslagstarter om de generator te starten.
		Laad de batterij op.
	Choke gedeeltelijk open of gesloten als gevolg van zwakke of losgekoppelde batterij.	Stel de choke handmatig in. Zie het hoofdstuk Onderhoud.
Motor start, maar valt dan uit	Brandstof op.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Brandstoffilter verstopt, brandstofsysteem defect, brandstofpomp defect, ontsteking defect, kleppen vast, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of stottert wanneer er belasting wordt toegepast	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel enkele apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Brandstoffilter verstopt, brandstofsysteem defect, brandstofpomp defect, ontsteking defect, kleppen vast, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is OFF (UIT) en OVERLOAD LED is ON (AAN).	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Rijp op de propaantank of -regelaar	Als de temperatuur van de propaantank onder het dauwpunt daalt, kan condensatie op de tank veranderen in rijp of ijs. Dit komt meestal voor in vochtige omstandigheden.	Op voorwaarde dat alle apparatuur voor het verwerken van propaanbrandstof normaal functioneert, is er geen correctie nodig.
	De propaantank is niet uitgerust met een overvulbeveiliging (OPD).	Als u vermoedt dat uw propaantank niet is uitgerust met een OPD-apparaat, stop dan onmiddellijk de werking en vervang de propaantank door een propaantank die is uitgerust met een OPD.
	Propaan brandstoftank overvol.	Als u vermoedt dat uw propaantank overvol is, stop dan onmiddellijk de werking en breng de propaantank terug naar de plaats van aankoop of het opnieuw vullen.
Propaan brandstofgeur	Brandstofregelaar of brandstofslang en fittingen niet goed afgedicht.	Controleer met een zeepoplossing elke verbinding en draai indien nodig vast.
	Propaan brandstofregelaar ontluchting actief.	De propaan brandstofregelaar is uitgerust met een ontluchting waardoor een kleine hoeveelheid propaan brandstofdamp uit de regelaar kan ontsnappen wanneer de propaantankklep wordt geopend. Dit kan normaal zijn, op voorwaarde dat het ontluchten van het propaan kortstondig is. Als u vermoedt dat dit abnormaal is, stop dan onmiddellijk het gebruik en laat de propaanregelaar inspecteren door een gekwalificeerde technicus.
	Residuele brandstof uit de carburateur die zich verspreidt na gebruik	Normaal, geen correctie nodig.
Slechte prestaties of motor die afslaat op propaan	Propaan brandstofleiding geknikt of geplet.	Inspecteer de propaan brandstofleiding en verwijder knikken of andere obstakels.
	Brandstofkeuzeklep niet correct gepositioneerd.	Draai de brandstofklep volledig totdat de aanwijzer direct in lijn is met de gewenste brandstof.
	Benzine niet uit de carburateur verwijderd voordat naar propaan wordt overgeschakeld.	Sluit de propaan brandstoftankklep. Zet de brandstofkeuzeschakelaar op gas. Start de motor en laat de motor draaien totdat de benzine in de carburateur is verbruikt. Begin de propaan startprocedure.

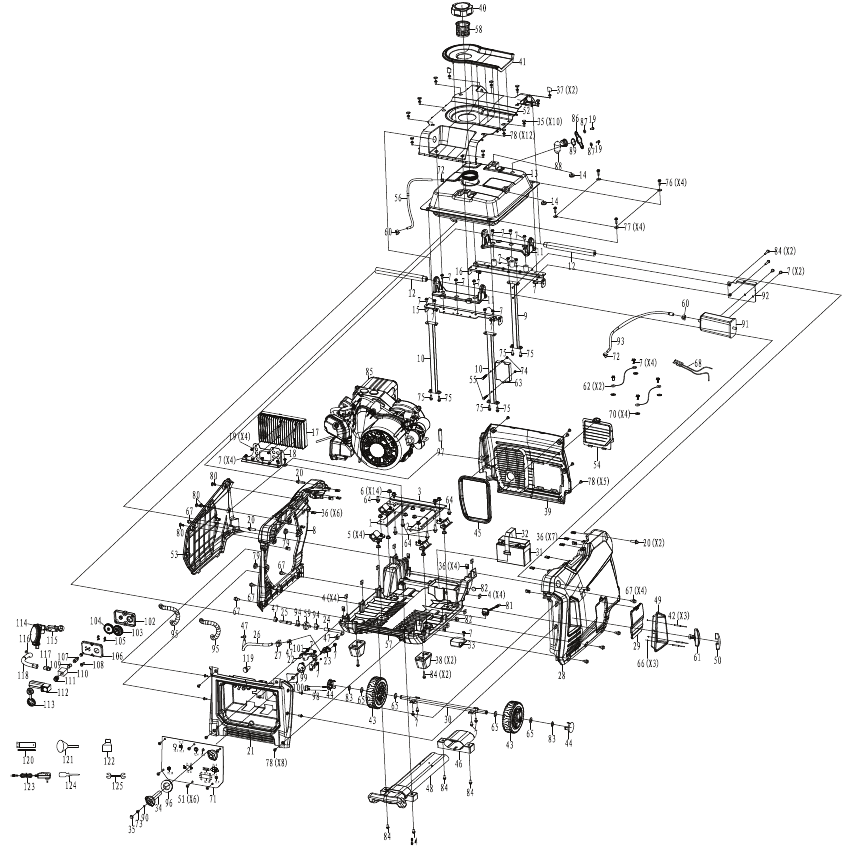

UITGEKLAPTE WEERGAVE

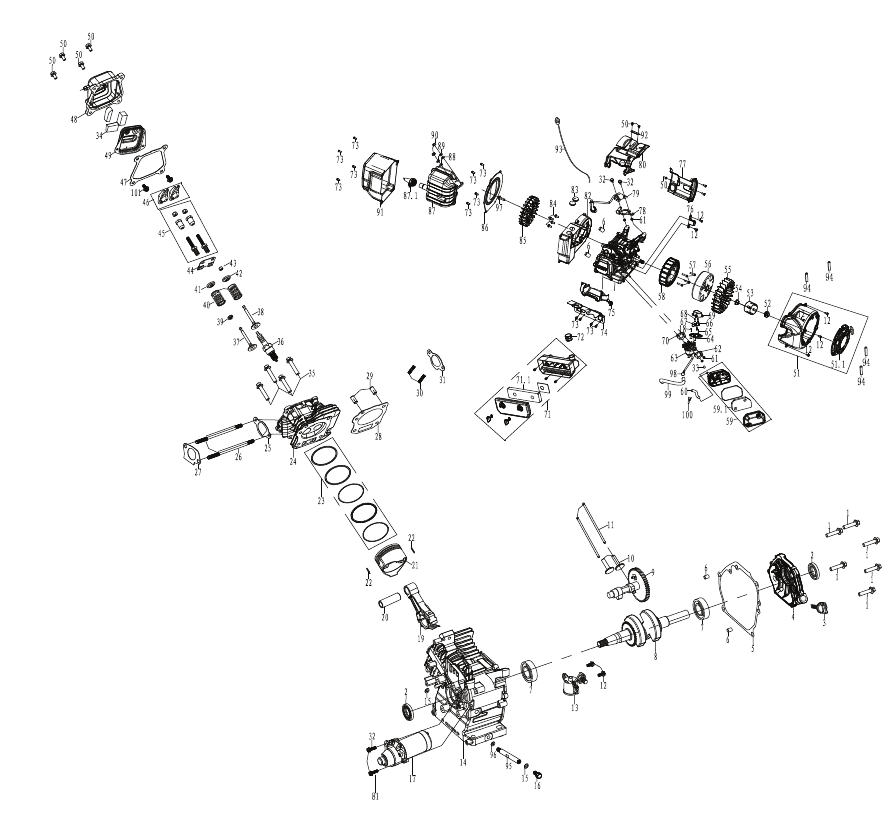

UITGEKLAPTE WEERGAVE MOTOR

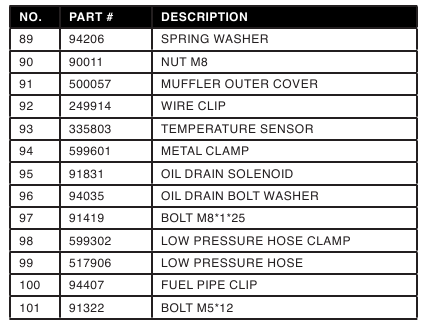

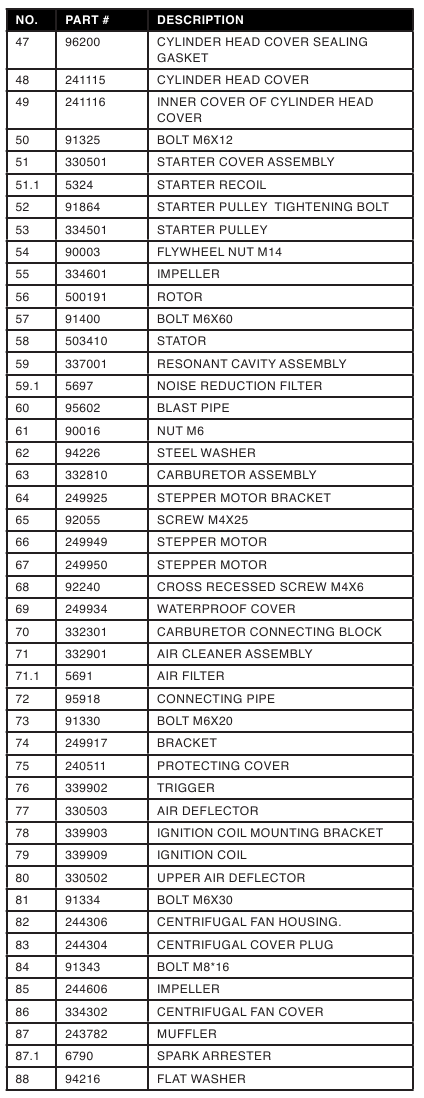

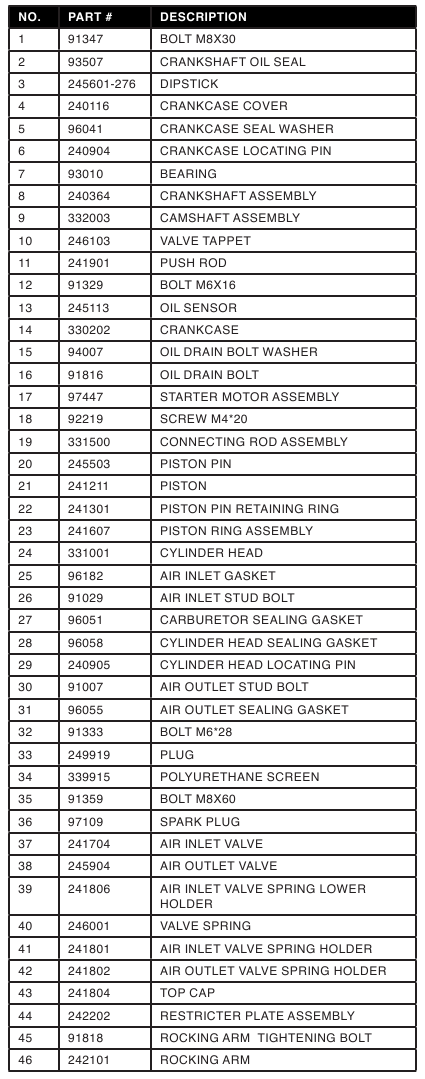

ONDERDEELNUMMERS MOTOR

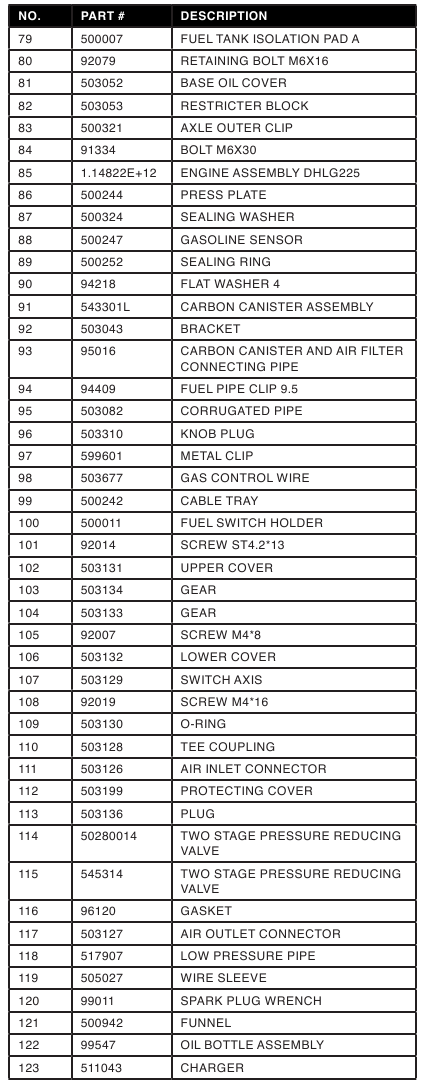

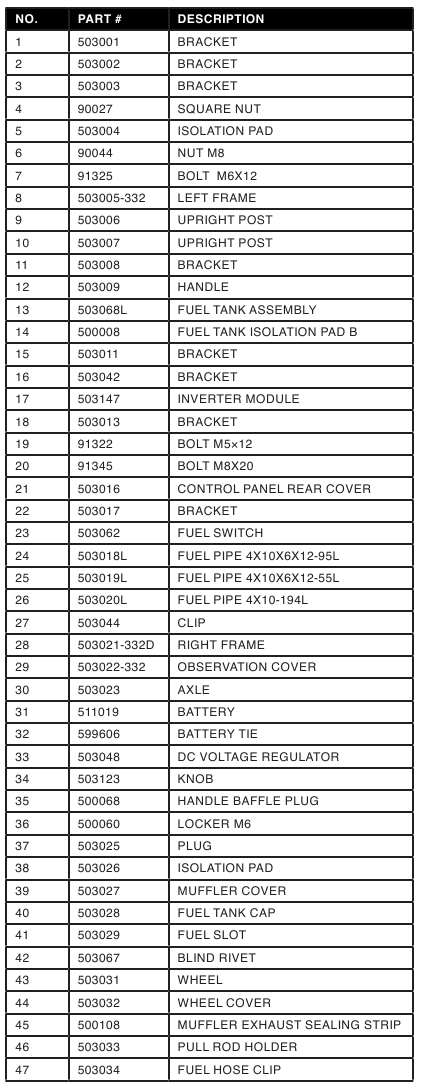

ONDERDEELNUMMERS GENERATOR

SCHEMA'S

Referenties

• http://www.p65warnings.ca.gov

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse iGen4500DF - Handleiding digitale invertergenerator

Beschikbare talen
