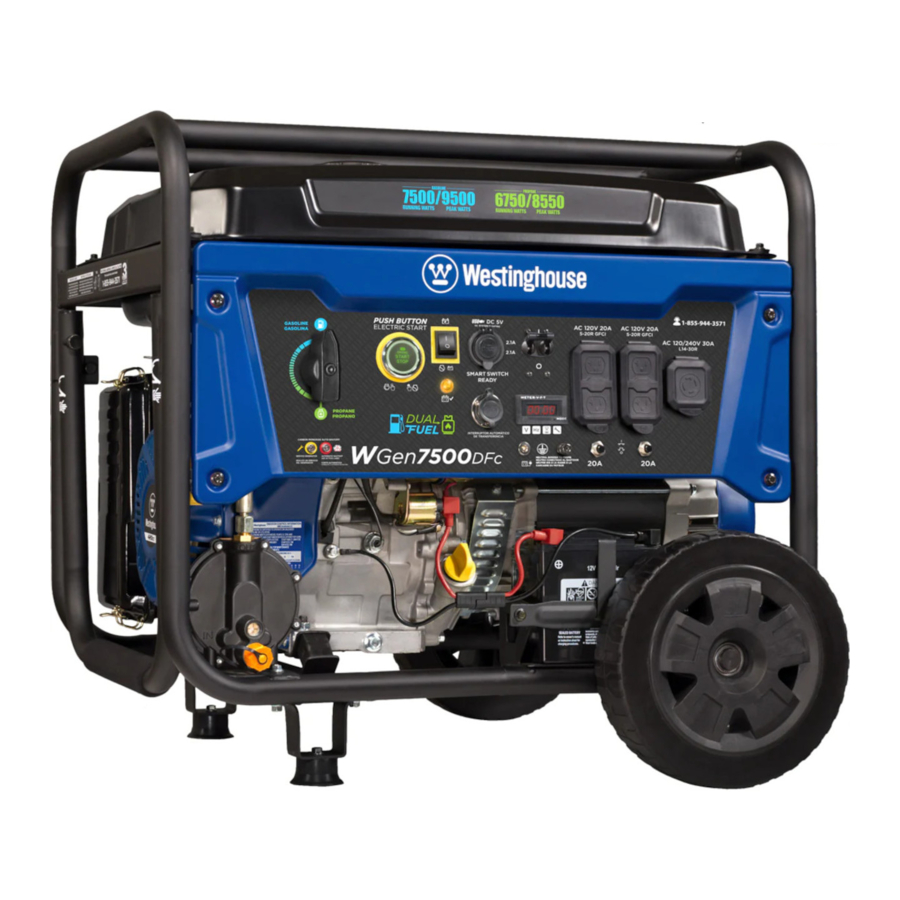

Westinghouse WGen7500DFc - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om blootstelling te minimaliseren, vermijdt u het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.

BEWAAR DEZE INSTRUCTIES

SPECIFICATIES

Draaiende Watt:	7500 Benzine 6750 LPG
Piek Watt:	9500 Benzine 8550 LPG
Nominale spanning:	120V/240V
Nominaal vermogen @1.0 arbeidsfactor:	7.5 kW Benzine 6.75 kW LPG
Piekvermogen:	9.5 kVA Benzine 8.55 kVA LPG
Nominale frequentie:	60 Hz @ 3600 RPM
Fase:	Enkelfasig
Totale harmonische vervorming:	≤ 23%
Motorinhoud:	420 cc
Starttype:	Terugslag, elektrische start, afstandsbediening
Brandstofcapaciteit:	6.6 Gallons (25 Liter)
Brandstoftype:	Ongelode benzine 87–93 octaan*
Oliecapaciteit:	1.16 Quart (1.1 Liter)
Olietype:	SAE 10W-30
Bougie:	91708 (F7TC)
Bougieafstand:	0.024 – 0.032 in. (0.60 – 0.80 mm)
Klepinlaatspeling:	0.0031 – 0.0047 in. (0.08 – 0.12 mm)
Kleppenuitlaatspeling:	0.0051 – 0.0067 in. (0.13 – 0.17 mm)
AC-aardingssysteem:	Neutraal verbonden met frame
Spanningsregelaar:	AVR
Alternatortype:	Geborsteld
Maximale omgevingstemperatuur:	104°F (40°C)
Certificeringen:	EPA CARB CSA

*Ethanol-gehalte van 10% of minder. GEBRUIK GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het weer binnen dit bereik worden gebracht voordat het wordt gebruikt. Dit product moet ALTIJD buiten worden gebruikt in een goed geventileerde ruimte en ver verwijderd van deuren, ramen en andere ventilatieopeningen.
Het maximale wattage en de stroom zijn afhankelijk van en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motorcondities, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau en neemt ook af met ongeveer 1% voor elke 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).

PRODUCTREGISTRATIE

Voor een probleemloze garantie is het belangrijk om uw Westinghouse-generator te registreren.

U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• Scan de volgende QR-code met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie sturen naar:
  Westinghouse Outdoor Power
  Garantie registratie
  777 Manor Park Drive Columbus, OH 43228

Bewaar uw aankoopbewijs voor een probleemloze garantie.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsinstructies. Het betekent opletten, wees alert, uw veiligheid is in het geding! Lees en volg de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of die ervoor kan zorgen dat de apparatuur niet goed werkt.

Opmerking: Geeft een procedure, handeling of toestand aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Elektrocutiegevaar
	Verstikkingsgevaar
	Brandwondengevaar. Raak GEEN hete oppervlakken aan.
	Gevaar voor elektrische schokken
	Brandgevaar
	Houd veilige afstand
	Hefgevaar
	Lees de instructies van de fabrikant
	NIET gebruiken in natte omstandigheden
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen voor gebruik.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaat van de generator bevat koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

NOOIT binnenshuis gebruiken, ook niet als deuren en ramen openstaan.

Alleen BUITEN gebruiken en ver weg van ramen, deuren en ventilatieopeningen

VEILIGHEIDSINSTRUCTIES

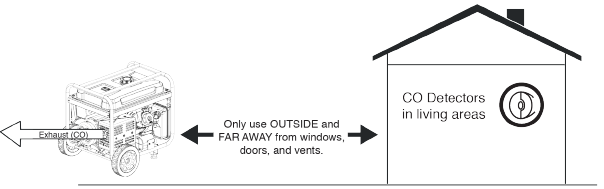

CORRECT GEBRUIK

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen. ALLEEN buiten en uit de wind gebruiken, ver weg van ramen, deuren en ventilatieopeningen. Richt de uitlaat weg van bewoonde ruimtes

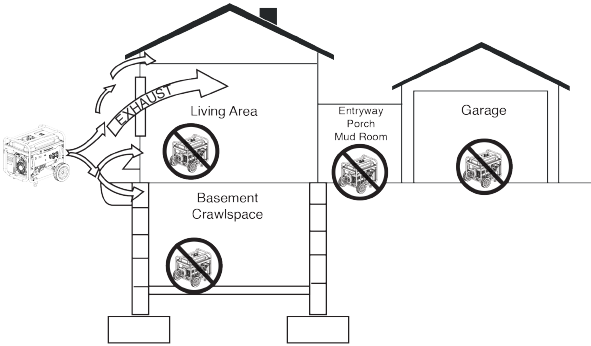

INCORRECT GEBRUIK

Niet gebruiken op een van de volgende locaties:
In de buurt van een deur, raam of ventilatieopening

• Garage
• Kelder
• Kruipruimte
• Woonkamer
• Zolder
• Entree
• Veranda
• Bijkeuken

MEDEDELING
Installeer op batterijen werkende koolmonoxidemelders of koolmonoxidemelders met batterijback-up in woonruimtes.

Brand- en elektrocutiegevaar. NIET aansluiten op het elektrische systeem van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische codes.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator NOOIT om medische apparatuur van stroom te voorzien.
• Bedien de generator NIET als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator NIET met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die op deze generator werken, moeten goed geaard zijn door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een gebouwbedradingssysteem van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich tijdens het gebruik van de generator ziek, duizelig of zwak begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Alleen BUITEN gebruiken en ver weg van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een grotere afstand.
• Houd tijdens het gebruik en de opslag aan alle kanten van de generator een vrije ruimte van minimaal anderhalve meter, ook boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De warmte die door de uitlaatdemper en uitlaatgassen wordt gegenereerd, kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare voorwerpen te ontsteken.
• Raak de uitlaatdemper of motor NIET aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats GEEN lichaamsdelen of ontvlambare of brandbare materialen in het directe pad van de uitlaat.
• Verwijder ALTIJD gereedschap of andere serviceapparatuur die tijdens onderhoud wordt gebruikt van de generator voordat u deze gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
• Een omschakelaar moet worden geïnstalleerd door een erkende elektricien die is goedgekeurd door de bevoegde instantie. De installatie moet voldoen aan alle toepasselijke wetten en elektrische codes.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Rook NIET tijdens het vullen van de generator met benzine.
• Zorg ervoor dat de benzinetank van de generator NIET overloopt tijdens het vullen.
• Zet de motor uit en laat deze twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder NOOIT de brandstofdop terwijl de generator draait. Zet de motor uit en laat het apparaat minstens twee minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaat brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Veeg gemorste brandstof van het apparaat.
• Probeer NOOIT gemorste brandstof te verbranden.
• Vul de brandstoftank NOOIT te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en kan ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan eventuele vloeistoffen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik NOOIT benzine als schoonmaakmiddel.
• Bewaar alle containers met benzine of LPG/propaan in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine en LPG/propaan zijn zeer explosief en brandbaar en kunnen ernstige brandwonden of de dood veroorzaken

• Probeer in geval van een gasbrand NIET de vlam te doven als de brandstoftankklep in de AAN-stand staat. Het toevoegen van een blusmiddel aan een generator met een open brandstofklep kan een explosiegevaar veroorzaken.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel te detecteren.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirriterend middel en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

VLOEIBAAR PETROLEUMGAS (LPG/PROPAAN)

Brand- en explosiegevaar. Gebruik NOOIT een gascontainer, LPG/propaanaansluitslang, LPG/propaantank of een ander brandstofitem dat beschadigd lijkt te zijn.

Brand- en explosiegevaar. Gebruik alleen goedgekeurde LPG/propaantanks met een Overfilling Prevention Device (OPD) klep. Houd de tank ALTIJD in een verticale positie met de klep aan de bovenkant en geplaatst op grondniveau op een vlakke ondergrond. Zorg ervoor dat tanks NIET in de buurt van een warmtebron staan. Draai bij transport en opslag de propaantankklep naar de volledig gesloten positie en koppel de tank los. Zorg ervoor dat u ALTIJD de generatorinlaat en tankuitlaat afdekt met beschermende plastic doppen.

• LPG/propaan is zeer brandbaar en explosief.
• Brandbaar gas onder druk kan brand of een explosie veroorzaken als het wordt ontstoken.
• LPG/propaan kan zich op lage plaatsen verzamelen omdat het zwaarder is dan lucht.
• LPG/propaan heeft een kenmerkende geur die is toegevoegd om potentiële lekken te helpen detecteren.
• Houd ALTIJD een LPG/propaantank in een rechtopstaande positie.
• Zorg er bij het verwisselen van LPG/propaantanks voor dat de tankklep van hetzelfde type is.
• Probeer in geval van een LPG/propaanbrand NIET te blussen, tenzij de brandstoftoevoer veilig kan worden afgesloten.
• LPG/propaan verbrandt de huid. Voorkom te allen tijde huidcontact.
• Houd de propaantank uit de buurt van de uitlaat van de generator.
• Grote (500–1000 gallon) LPG/propaantanks vereisen dat een gecertificeerde loodgieter de brandstofleiding naar de generator installeert en dat de losse regelaar niet wordt gebruikt (de regelaar die aan de brandstoftank is bevestigd). De druk gemeten aan de regelaar die op de generator is gemonteerd, moet 7" tot 14" waterkolom zijn. Een gecertificeerde loodgieter moet ervoor zorgen dat de druk correct is of indien nodig een step-down-regelaar installeren.

Brand- en explosiegevaar. Als er tijdens het gebruik van de generator een sterke propaangeur is, sluit dan onmiddellijk de LPG/propaantankklep volledig. Zodra de propaan is uitgeschakeld, gebruikt u zeepsop om te controleren op lekken op de slang en aansluitingen op de tankklep en de generator. Rook NIET of steek geen sigaret op en controleer NIET op lekken met behulp van een open vlambron, zoals een lucifer of aansteker. Als er een lek wordt gevonden, neem dan contact op met een gekwalificeerde technicus om het LPG/propaansysteem te inspecteren en te repareren voordat u de generator gebruikt.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem goed op hun plaats zitten.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u hem gebruikt.
• Zorg ervoor dat de generator en de LPG/propaantank op een vlakke ondergrond staan voordat u ze gebruikt.
• Als er een propaangeur is, start het apparaat NIET omdat er mogelijk een lek is. Plaats NOOIT een LPG/propaantank in de buurt van de uitlaat van de motor.

Bij het transporteren of onderhouden van de generator:

• Zorg ervoor dat de LPG/propaantank en de LPG/propaanslang niet aan de generator zijn bevestigd.
• Koppel de bougiekabel los om onbedoeld starten te voorkomen.

Bij het opslaan van de generator:

• Bewaar uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Bewaar GEEN gas of een LPG/propaantank in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontsteking hebben.

GFCI

De generator is uitgerust met Ground Fault Circuit Interrupter (GFCI) stopcontacten. In het geval van een aardfout, schakelt een GFCI automatisch uit om de stroom van elektriciteit te stoppen en ernstig letsel te voorkomen. Het groene indicatielampje (A) op het stopcontact gaat ook uit. Druk op de "RESET" (resetten) (B) knop aan de voorkant van het stopcontact om de stroom van elektriciteit te herstellen. Het indicatielampje gaat weer branden. GFCI beschermt niet tegen stroomkringoverbelasting.

Om de juiste werking van een GFCI-stopcontact te controleren:

1. Steek met de generator aan een lamp in het GFCI-stopcontact. Zet de lamp aan.
2. Druk op de "TEST" (testen) (C) knop aan de voorkant van het stopcontact om het apparaat te activeren. Dit zou onmiddellijk de stroom van elektriciteit moeten stoppen en de lamp moeten uitschakelen. Als de elektriciteit niet wordt gestopt, gebruik dit stopcontact NIET totdat het is onderhouden of vervangen.
3. Druk op de "RESET" (resetten) knop aan de voorkant van het stopcontact om de stroom van elektriciteit te herstellen. Als het indicatielampje niet terugkomt of als de GFCI niet kan worden gereset, moet deze worden vervangen.

LET OP
Sommige stationaire motoren, zoals een badkamerventilator, fluorescentielampen of sommige koelkasten, kunnen voldoende stroomlekage produceren om hinderlijke uitschakeling te veroorzaken. Om hinderlijke uitschakeling te voorkomen, mag een GFCI niet worden gebruikt voor: fluorescentie- of andere soorten elektrische ontladingsarmaturen of permanent geïnstalleerde elektromotoren, zoals airconditioners, ovens of koelkasten.

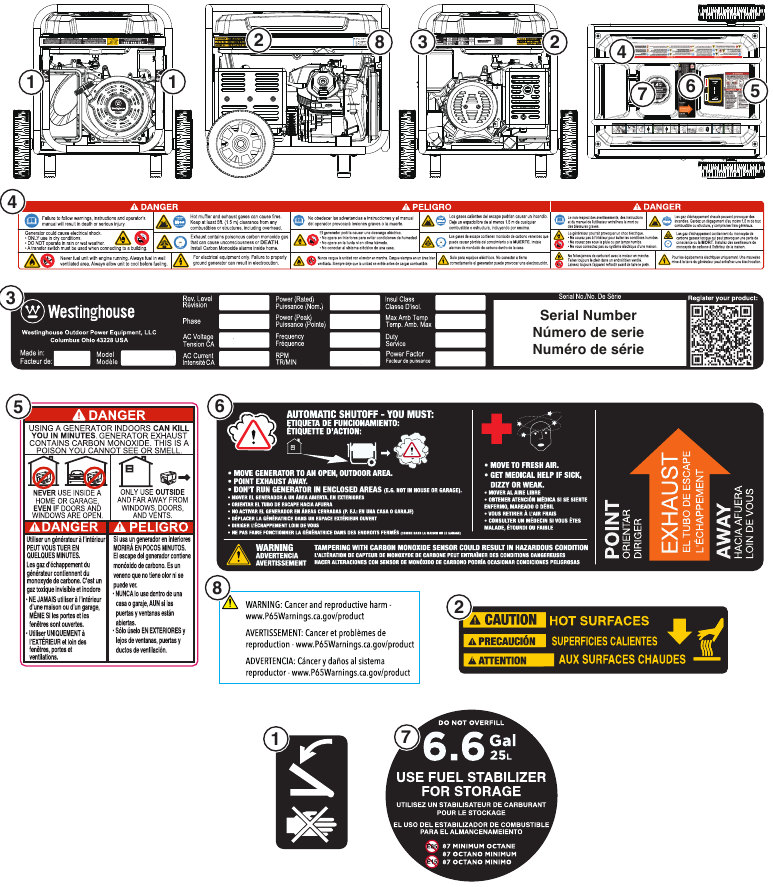

VEILIGHEIDSETIKETTEN EN STICKERS

CO-SENSOR

De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als er toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofbronnen die in het werkgebied worden gebruikt. Als bijvoorbeeld de uitlaat van brandstofgereedschap op een generator met een CO-sensor is gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-waarden. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en herleid alle extra brandstofbronnen om koolmonoxide af te voeren van personeel en bewoonde gebouwen.

Let op: Generatoren met een afstandsbediening moeten opnieuw worden gestart met de START/STOP button (start/stop-knop) op het bedieningspaneel nadat er een automatische uitschakeling heeft plaatsgevonden.

Generatoren zijn bedoeld om buiten te worden gebruikt, ver van bewoonde gebouwen en de uitlaat gericht van personeel en gebouwen. Bij misbruik en gebruik op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit, waarschuwt de gebruiker met een ROOD indicatielampje en verwijst de gebruiker naar het Actielabel voor de te nemen stappen. De CO-sensor VERVANGT GEEN koolmonoxidemelders. Installeer koolmonoxidemelder(s) op batterijen in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD licht in het CO-sensor gedeelte van het bedieningspaneel, is een indicatie dat de generator verkeerd is geplaatst. Als u zich ziek, duizelig, zwak begint te voelen, of koolmonoxidedetectoren in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U heeft mogelijk een koolmonoxidevergiftiging.

CO AUTO-UITSLUITING BEDIENINGSPANEEL

CO-SENSOR INDICATIE LAMPJES

Kleur	Beschrijving
ROOD	Koolmonoxide heeft zich rond de generator opgehoopt. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensor gebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld vanwege een ophopend CO-gevaar. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Verplaats de generator naar een open ruimte buitenshuis, ver van bewoonde ruimtes met de uitlaat gericht. Zodra de generator naar een veilige ruimte is verplaatst, kan deze opnieuw worden gestart. Breng verse lucht binnen en ventileer de ruimte waar de generator is uitgeschakeld.
GEEL	Er is een systeemfout opgetreden in de CO-sensor. Wanneer er een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO auto-uitschakelgebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een storing. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse servicecentrum.

ACTIELABEL

ONDERDELEN

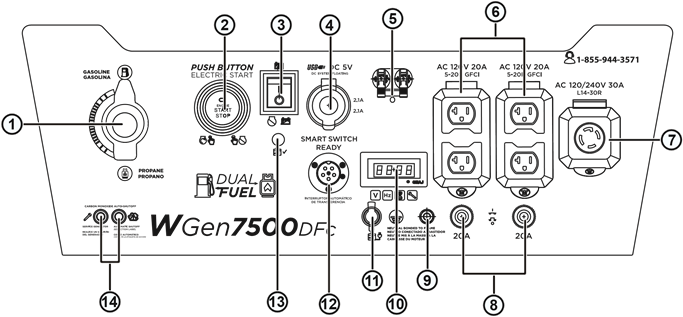

ONDERDELEN BEDIENINGSPANEEL

1. Brandstofkeuzeschakelaar: Wordt gebruikt om gas- of propaanwerking te selecteren.
2. Drukknop START/STOP: Eén keer drukken om de motor automatisch te starten. Nogmaals drukken om de motor te stoppen.
3. Batterijschakelaar: Schakelt de batterij AAN en UIT. Moet AAN staan voor elektrisch of starten op afstand.
4. USB-poorten: USB-aansluiting met twee poorten 5V/2.1A. Accepteert Type A USB-stekkers.
5. Hoofdschakelaar: De hoofdschakelaar regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.
6. 120 Volt AC, 20 Amp Duplex GFCI NEMA 5-20R-stopcontacten: Stopcontacten kunnen maximaal 20 ampère leveren.
7. 120/240 Volt AC, 30 Amp NEMA 14-30R Twist-Lock-stopcontact: Stopcontact kan maximaal 30 ampère leveren.

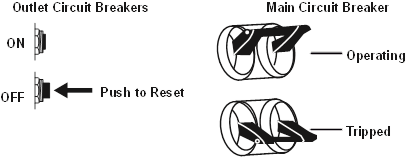

8. Amp AC-stroomonderbrekers: Stroomonderbrekers beperken de stroom die via de NEMA 5-20R-stopcontacten kan worden geleverd tot 20 ampère.
9. Aardklem: De aardklem wordt gebruikt om de generator extern te aarden.
10. Datacenter: Schakel om spanning, frequentie, totale urenteller en draai-/onderhoudstimer weer te geven.
11. Oplaadpoort batterij: Wordt gebruikt om de batterij op te laden met de meegeleverde batterijlader.

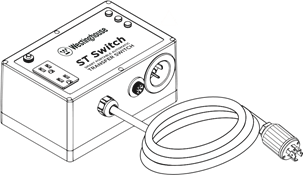

12. Smart Switch-stopcontact: Sluit de Westinghouse ST Switch (apart verkrijgbaar) aan op het bedieningspaneel.
13. Batterij-indicator: Geeft aan dat de stroom AAN staat. Het lampje blijft branden terwijl de unit AAN staat.
14. CO-sensorindicatielampjes: De CO-sensor controleert op de ophoping van giftig koolmonoxidegas. Als toenemende concentraties CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

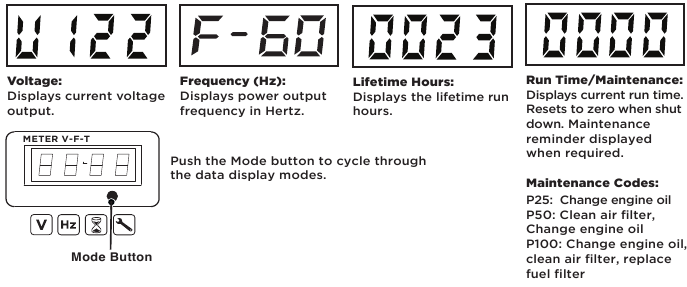

GEGEVENSDISPLAY

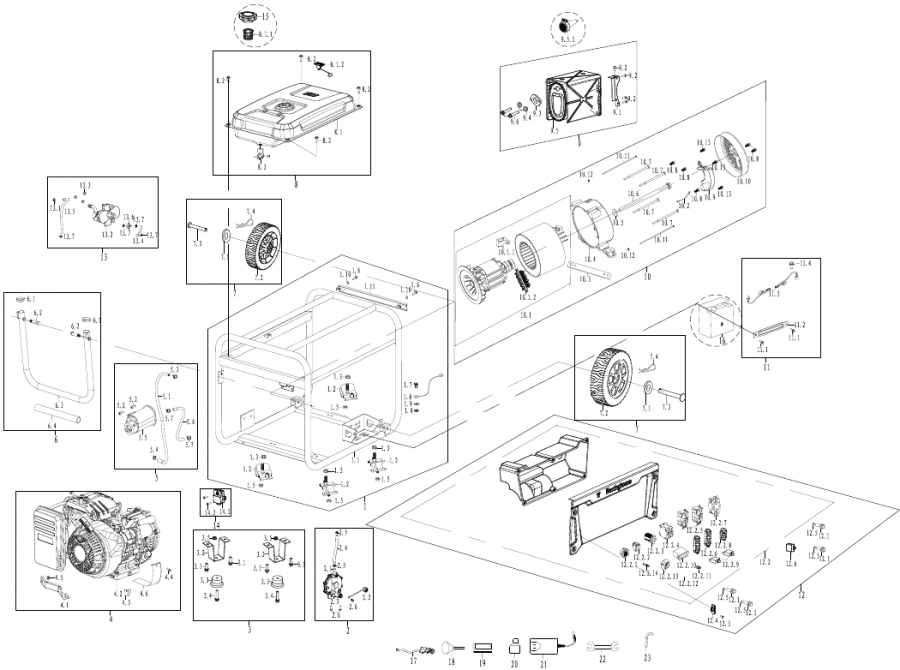

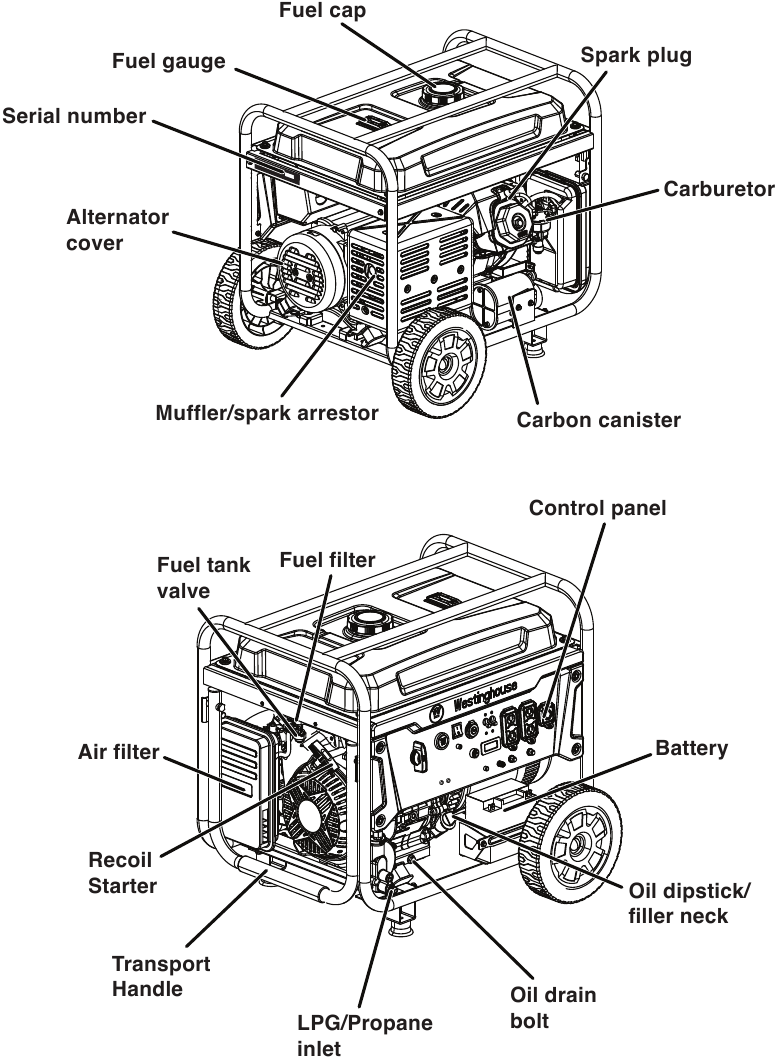

GENERATORONDERDELEN

MONTAGE

Gewichtgevaar. Zorg ALTIJD voor assistentie bij het optillen van de generator.

1. Open de doos voorzichtig.
2. Verwijder de inhoud van de doos en bewaar deze.
3. Verwijder en gooi de verpakkingsbak weg.
4. Vouw de bovenkant van de plastic zak die de generator omsluit open.
5. Snij de verticale hoeken van de doos voorzichtig door om toegang te krijgen tot de generator.
6. Recycle of gooi de verpakkingsmaterialen op de juiste manier weg.

INHOUD VAN DE DOOS

• Gebruikershandleiding
• Snelstartgids
• LPG/propaanslang met regelaar
• Sleutelhanger voor afstandsbediening (bevestigd aan de trekstarter)
• 1,16 Quart (1,1 liter) fles SAE 10W-30 olie
• Batterijlader
• Bougiedopsleutel
• Olietrechter
• Montagesleutel
• Wiel- en montagevoetcomponenten

Onderdeel	Hoeveelheid
Montagevoet	2
Flensbout, M8	4
Wiel	2
Aspen	2
Sluitring	2
Splitpen	2

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

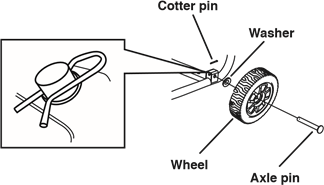

VOETEN EN WIELEN INSTALLEREN

LET OP
Voor het monteren van de generator moet u het apparaat aan één kant optillen. Installeer de montagevoeten en het wiel voordat u brandstof of olie toevoegt.

1. Plaats de generator op een vlakke ondergrond.
2. Kantel de generator op een stuk karton of ander zacht materiaal om de frameverf te beschermen en te voorkomen dat de generator wegglijdt.
3. Installeer met de meegeleverde sleutel de montagevoeten op het frame zoals afgebeeld.

4. Installeer de wielen zoals afgebeeld.


Opmerking: De wielen zijn alleen bedoeld voor handtransport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.

EERSTE OLIEVULLING

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer NIET de motor te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit ernstige motorschade veroorzaken.

LET OP
Het gebruik van 2-takt/cyclus olie of andere niet-goedgekeurde olietypen kan ernstige motorschade veroorzaken die niet onder de garantie valt.

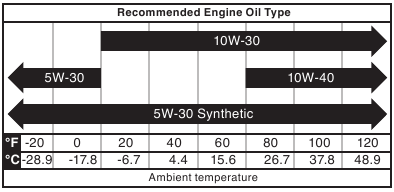

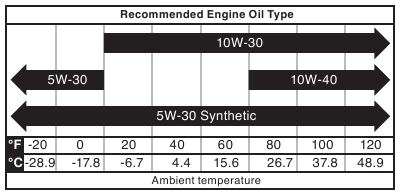

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

1. Verwijder op een vlakke ondergrond de oliepeilstok.

2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de olievulhals.
   Opmerking: Omdat er mogelijk nog restolie van de fabriek in de motor zit, voegt u de olie stapsgewijs toe tegen het einde van de fles om te voorkomen dat de motor te vol raakt. Zie Motoroliepeil controleren in het onderhoudsgedeelte.
3. Plaats de oliepeilstok terug en draai deze met de hand vast.

BRANDSTOF

Brand- en explosiegevaar. Gebruik NOOIT een benzinecontainer, benzinetank, propaanaansluitslang, propaantanks of andere brandstofonderdelen die kapot, gesneden, gescheurd of beschadigd zijn.

Brand- en explosiegevaar. Vul de brandstoftank NIET te vol. Vul slechts tot de rode vulring in het brandstoffilter in de tank. Overvullen kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Brand- en explosiegevaar. Tank de generator NOOIT bij terwijl de motor draait. Zet de motor ALTIJD uit en laat de generator twee minuten afkoelen voordat u gaat tanken.

LET OP
Gebruik GEEN E15- of E85-brandstof in dit product. Motor- of schade aan de apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) vallen niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87–93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• GEBRUIK GEEN E85 of E15.
• GEBRUIK GEEN gasoliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.
• Tank NIET binnenshuis.
• Maak GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.

Meng ALTIJD de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult. Laat de generator vijf minuten draaien zodat de stabilisator het hele brandstofsysteem kan behandelen.

DE BRANDSTOFTANK VULLEN

1. Zet de generator UIT en laat deze minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om verontreiniging van het brandstofsysteem te voorkomen.
4. Voeg langzaam de aanbevolen brandstof toe. Vul NIET te vol. Vul slechts tot de rode maximale vulring op het brandstoffilter dat zichtbaar is in de vulhals.

5. Installeer de brandstofdop.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Maak het brandstoffilter schoon van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

EEN LPG-/PROPAANTANK AANSLUITEN

LET OP

• De LPG-/propaantank kan elke capaciteit hebben, maar de tank moet voldoen aan de norm zoals vermeld in het gedeelte Brandstofveiligheid.
• Propaantanks die gebruikmaken van een systeem voor vloeistofafname kunnen niet op deze modellen worden gebruikt.
• Controleer of de herkwalificatiedatum op de tank niet is verlopen.
• Gebruik de meegeleverde LPG-/propaanslang NIET voor andere apparaten.

LET OP

• Alle nieuwe tanks moeten van lucht en vocht worden ontdaan voordat ze worden gevuld. Gebruikte tanks die niet zijn afgesloten of gesloten zijn gehouden, moeten ook worden ontdaan van lucht en vocht. Het zuiveringsproces moet worden uitgevoerd door een propaanleverancier (tanks van een omruilleverancier moeten op de juiste manier zijn gezuiverd en gevuld).
• Plaats de tank ALTIJD zo dat de verbinding tussen de klep en de gasinlaat geen scherpe bochten of knikken in de slang veroorzaakt.

Explosiegevaar. Start de generator NIET als u propaan ruikt. Sluit de propaantankklep ALTIJD volledig en koppel de LPG-/propaanslang los van de generator wanneer deze niet in gebruik is.

1. Zet de generator UIT en plaats hem op een vlakke ondergrond in een goed geventileerde ruimte.
2. Controleer of de propaantankklep volledig gesloten is.
3. Verwijder de afdekking van de propaaninlaatklep van de generator.
4. Gebruik uw vingers om de LPG-/propaanslang (meegeleverd) met de hand op de propaaninlaat van de generator te schroeven.

   Gebruik GEEN draadafdichtingstape of een ander type afdichtmiddel om de LPG-/propaanslangaansluiting af te dichten.
5. Draai de LPG-/propaanslangaansluiting met een 19 mm of verstelbare sleutel vast aan de generator. Draai NIET te vast.
   Koppel: 5-10 lb-ft.

6. Verwijder de veiligheidsplug of -dop van de propaantankklep en bevestig het andere uiteinde van de slang aan de LPG-/propaanaansluiting op de tank. Met de hand vastdraaien.
7. Draai de propaantankklep naar de volledig open positie. Controleer alle aansluitingen op lekkage door de fittingen te bevochtigen met een oplossing van zeep en water. Bellen die verschijnen of bellen die groeien, geven aan dat er een lek is. Als er een lek is bij een fitting, draait u de propaantankklep in de volledig gesloten positie en draait u de fitting vast. Open de propaantankklep en controleer de fitting opnieuw met de zeep- en wateroplossing. Als het lek aanhoudt of als het lek zich niet bij een fitting bevindt, gebruik de generator NIET en neem contact op met de klantenservice.

Houd de propaantankklep in de volledig gesloten positie, tenzij deze in gebruik is.

DE BATTERIJ AANSLUITEN

Explosiegevaar. Batterijen stoten explosieve gassen uit tijdens het opladen. Houd vuur en vonken uit de buurt.

Er is een snelkoppelingsbatterijstekker op de batterij voorgeïnstalleerd. Verwijder de kabelbinder die de stekkers vasthoudt en druk vervolgens stevig om ze aan te sluiten.

Opmerking: De generator is uitgerust met een functie voor het opladen van de batterij. Zodra de motor draait, laadt een kleine lading de batterij langzaam op.

WERKING

LOCATIE GENERATOR

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. Generatoruitlaat bevat koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

Gebruik hem NOOIT binnenshuis in een huis of garage, ZELFS NIET als deuren en ramen open staan.

Gebruik hem alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.

Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, afgesloten ruimtes of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Gevaar voor elektrocutie. Gebruik de generator NOOIT op een natte of vochtige plek. Stel de generator NOOIT bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of gras CLAMPpings, kan ervoor zorgen dat de generator vuil opzuigt, waardoor koelopeningen of het luchtinlaatsysteem verstopt kunnen raken. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

De generator moet te allen tijde op een vlakke, waterpas ondergrond staan (zelfs wanneer hij niet in werking is). De generator moet minimaal 1,5 m (5 ft.) afstand hebben van brandbaar materiaal.

Gebruik de generator NIET in de achterbak van een SUV, camper, trailer, laadbak (normaal, vlak of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats die geen adequate koeling van de generator en/of de uitlaatdemper toelaat. Sluit generatoren NIET in tijdens bedrijf.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd zorgvuldig rekening met wind- en luchtstromen bij het positioneren van de generator.

AARDING

Schokgevaar. Het niet correct aarden van de generator kan leiden tot elektrische schokken.

LET OP
Gebruik alleen geaarde 3-polige verlengsnoeren, gereedschappen en apparaten, of dubbel geïsoleerde gereedschappen en apparaten.

De generatorneutraal is verbonden met het frame. Er is een permanente geleider tussen de generator (statordraad) en het frame. Als deze generator alleen wordt gebruikt met apparatuur met snoer en stekker die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere manieren om de generator te gebruiken, kunnen echter wel aarding vereisen om het risico op schokken of elektrocutie te verminderen.

Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrotechnisch inspecteur of lokaal agentschap met jurisdictie voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

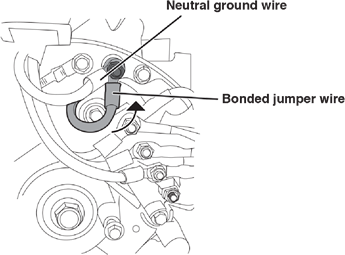

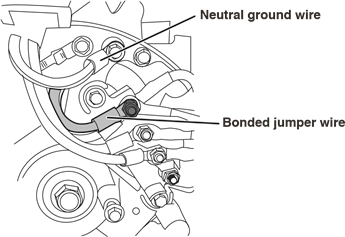

DE VERBONDEN NEUTRAAL LOSKOPPELEN

Het verwijderen van de verbonden neutraal schakelt de GFCI-beveiliging van de 5-20R-stopcontacten uit. De verbonden neutraal mag alleen in specifieke omstandigheden worden verwijderd. Raadpleeg een gekwalificeerde elektricien om te bepalen of uw situatie vereist dat u de verbonden neutraal loskoppelt.

1. Verwijder de dynamoafdekking.
2. Verwijder de verbonden jumperdraad en installeer de moer opnieuw.

3. Verwijder de moer waarmee de neutrale aardedraad is bevestigd en bevestig de verbonden jumperdraad. Installeer de moer opnieuw.

4. Installeer de dynamoafdekking opnieuw.

Breng een nieuw "NEUTRAL UNBONDED"-label aan over het "NEUTRAL BONDED TO FRAME"-label aan de voorkant van het bedieningspaneel.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 1000 voet extra hoogte vanaf zeeniveau.

Er is een aanpassing voor grote hoogte vereist voor gebruik op hoogten boven 1524 m (5.000 ft.). Werking zonder deze aanpassing zal leiden tot verminderde prestaties, verhoogd brandstofverbruik en verhoogde emissies.

LET OP
Gebruik de generator NIET op hoogten onder 762 m (2.000 ft.) met de set voor grote hoogte geïnstalleerd. Er kan motorschade optreden.

Carburateurset voor grote hoogte: Onderdeelnr. 518073
DF-regelaar voor grote hoogte: Onderdeelnr. 518045-1

Opmerking: U moet zowel de Dual Fuel-regelaar als de carburateurset aanschaffen voor een correcte werking op grote hoogte.

STARTEN OP AFSTAND

Controleer of de omgeving rond de generator vrij is voordat u de generator op afstand start.

De sleutelhanger voor starten op afstand die bij de generator is geleverd, moet aan de trekkoordhandgreep of het bedieningspaneel worden bevestigd. Als uw apparaat zonder sleutelhanger is geleverd, neem dan contact op met de klantenservice van Westinghouse.

De generator kan op afstand worden gestart vanaf maximaal 30 meter (99 voet) met behulp van de sleutelhanger voor starten op afstand.

Opmerking: Naarmate de batterijen in de sleutelhanger voor starten op afstand leeg raken, zal de operationele afstand afnemen.

DE AFSTANDSBEDIENING KOPPELEN

Vervangende batterijen voor de afstandsbediening: (2) CR2016
Vervangende afstandsbediening: # 100714A

Als de sleutelhanger voor starten op afstand wordt vervangen of opnieuw aan de generator moet worden gekoppeld, volgt u deze procedure.

1. Zet de batterijschakelaar van de generator in de AAN-stand. Het stroomindicatielampje gaat branden.

2. Houd de rode Pairing (Koppelings)-knop aan de zijkant van het bedieningspaneel ingedrukt totdat de START/STOP-knop oplicht.

3. Houd de STOP-knop op de sleutelhanger ingedrukt totdat de START/STOP-knop niet meer oplicht. Laat de knop los. De START/STOP-knop licht op nadat de knop is losgelaten.

4. Houd de START-knop op de sleutelhanger ingedrukt totdat de START/STOP-knop niet meer oplicht. Laat de knop los. De START/STOP-knop licht op nadat de knop is losgelaten.
5. Druk op de Pairing (Koppelings)-knop aan de zijkant van het bedieningspaneel totdat de START/STOP-knop niet meer oplicht. Laat de knop los.
6. Zet de batterijschakelaar van de generator in de UIT-stand. De afstandsbediening is nu gekoppeld.

BRANDSTOFSELECTIESCHAKELAAR

Plaats de brandstofselectieschakelaar op het bedieningspaneel aan de voorkant op de gewenste brandstofkeuze.

Draai de brandstofselectieschakelaar volledig omhoog voor gebruik op benzine.

Draai de brandstofselectieschakelaar volledig omlaag voor gebruik op propaan.

INLOOPTijd

Voor een goede inloop mag u de eerste vijf bedrijfsuren NIET meer dan 50% van het nominale continue vermogen (3750 watt) overschrijden.
Varieer af en toe met de belasting om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te laten inslijten.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en waterpas ondergrond staat.
• De motor is gevuld met olie.
• Alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

DE MOTOR STARTEN: BENZINE

1. Controleer of er brandstof in de benzinetank zit.
2. Zet de brandstofselectieschakelaar op het bedieningspaneel op benzinegebruik.
3. Draai de brandstoftankklep in de AAN-stand.

4. Zet de batterijschakelaar in de AAN-stand.
5. Kies de startmethode:
   1. Remote Start (Starten op afstand): Houd de START-knop op de sleutelhanger voor starten op afstand één seconde ingedrukt.
      Opmerking: Generatoren die zijn uitgerust met starten op afstand, moeten opnieuw worden gestart met de START/STOP-knop op het bedieningspaneel nadat er een automatische uitschakeling heeft plaatsgevonden.
   2. Push-Button Start (Starten met een drukknop): Houd de motor START/STOP-knop twee seconden ingedrukt.
   3. Recoil Start (Starten met terugslag): Sluit de choke handmatig als de motor koud is. Pak de trekkoordhandgreep stevig vast en trek deze langzaam totdat u een verhoogde weerstand voelt en trek vervolgens snel.

Cold start (Koude start): Sluit de choke door deze naar rechts in de richting van de voorste handgreep van de generator te bewegen.

DE MOTOR STARTEN: PROPAAN

Brand- en explosiegevaar. Draai de klep van de propaantank ALTIJD volledig dicht als de generator niet op propaan draait.

1. Zorg ervoor dat de LPG/propaanslang correct is aangesloten op de generator en de propaantank.
2. Zet de brandstofselectieschakelaar op propaangebruik.
3. Open de klep op de propaantank volledig.
4. Zet de batterijschakelaar in de AAN-stand.
5. Kies de startmethode:
   1. Remote Start (Starten op afstand): Houd de START-knop op de sleutelhanger voor starten op afstand één seconde ingedrukt.
      Opmerking: Generatoren die zijn uitgerust met starten op afstand, moeten opnieuw worden gestart met de START/STOP-knop op het bedieningspaneel nadat er een automatische uitschakeling heeft plaatsgevonden.
   2. Push-Button Start (Starten met een drukknop): Houd de motor START/STOP-knop twee seconden ingedrukt.
   3. Recoil Start (Starten met terugslag): Sluit de choke handmatig als de motor koud is. Pak de trekkoordhandgreep stevig vast en trek deze langzaam totdat u een verhoogde weerstand voelt en trek vervolgens snel.

Cold start (Koude start): Sluit de choke door deze naar rechts in de richting van de voorste handgreep van de generator te bewegen.

Opmerking: Tijdens het starten met een drukknop of op afstand stelt de motor automatisch de choke in en begint de startvolgorde. Als de motor niet start, zal de generator nog twee keer proberen de motor te starten.

BRANDSTOFBRONNEN OVERSCHAKELEN

Brand- en explosiegevaar. VOEG GEEN benzine toe aan de brandstoftank en sluit de LPG/propaanslang NIET aan op de generator terwijl de generator in bedrijf is.

De brandstofbron kan worden overgeschakeld terwijl de motor draait als er een propaantank op de generator is aangesloten VOOR de werking.

VAN BENZINE NAAR PROPAAN

Het laadvermogen wordt verminderd bij gebruik van propaan. Zorg ervoor dat de generator voldoende (continue) en piek (start) vermogen kan leveren voor de items die u van stroom voorziet voordat u overschakelt op propaan.

1. Open de klep op de propaantank volledig.
2. Zet de brandstofkeuzeschakelaar op propaanwerking.
3. Zet de brandstoftankklep in de OFF-stand.

VAN PROPAAN NAAR BENZINE

1. Zet de brandstoftankklep in de ON-stand.
2. Zet de brandstofkeuzeschakelaar op benzinewerking.
3. Zet de propaantankklep in de volledig gesloten stand.

Opmerking: Bij het overschakelen op propaan kan de motor enkele seconden onregelmatig lopen terwijl hij benzine uit de carburateur verwijdert.

Als de motor stopt bij het overschakelen van brandstofbron, koppel dan alle belastingen los en start de unit opnieuw op de brandstofbron van uw keuze.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en koppel ze los.

   Start of stop de generator NOOIT met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperatuur van de motor te stabiliseren.
3. Houd de START/STOP (START/STOP) knop een seconde ingedrukt of druk een seconde op STOP (STOP) op de afstandsbediening.
   Opmerking: Als alternatief, als de generator niet vaak wordt gebruikt, zet u de brandstoftankklep in de OFF-stand om de resterende brandstof in de carburateurvlotterbak te beperken. De motor stopt wanneer de brandstof in de carburateur en de brandstofleiding op is.
4. Zet de batterijschakelaar in de OFF-stand.
5. Als u op LPG werkt, zet u de propaantankklep in de volledig gesloten stand.

GEBRUIKSFREQUENTIE

Als de generator af en toe of met tussenpozen wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan de paragrafen Batterijonderhoud en Opslag van deze handleiding voor informatie over het opladen van de batterij en brandstofdegradatie.

AC-STROOMONDERBREKERS

De stroomonderbrekers schakelen automatisch uit als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact.

Als een AC-stroomonderbreker automatisch uitschakelt, controleer dan of het apparaat correct werkt en of het de nominale laadcapaciteit van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer inschakelt.

GENERATORCAPACITEIT

LET OP
Overbelast de capaciteit van de generator NIET. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.

Zorg ervoor dat de generator voldoende continu (loop) en piek (start) vermogen kan leveren voor de items die u tegelijkertijd van stroom voorziet.

Er moet rekening worden gehouden met de totale stroomvereisten (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden meestal informatie over de nominale waarde in de buurt van het model- of serienummer.

Om de stroomvereisten te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom voorziet.
2. Tel de continue (loop) watts van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Zie de onderstaande wattagereferentietabel.
3. Schat hoeveel piek (start) watts u nodig hebt. Piekvermogen is de korte stroomstoot die nodig is om elektrisch motoraangedreven gereedschappen of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen de item(s) met het hoogste extra piekvermogen toe te voegen aan het totale nominale vermogen uit stap 2.

Voorbeeld:

Gereedschap of apparaat	Loopvermogen*	Startvermogen*
RV-airconditioner (11.000 BTU)	1010	1600
TV (buistype)	300	0
RV-koelkast	180	600
Radio	200	0
Licht (75 watt)	300	0
Koffiezetapparaat	600	0
	2590 Totaal loopvermogen*	1600 Hoogste startvermogen*
Totaal loopvermogen		2590
Hoogste startvermogen		+ 1600
Totaal benodigd startvermogen		4190

*De vermelde vermogens zijn schattingen. Controleer het werkelijke wattage.

STROOMBEHEER

Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de generatorstopcontacten aangesloten zijn voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door de belastingen als volgt sequentieel toe te voegen:

1. Start de motor, met niets aangesloten op de generator, zoals beschreven in deze handleiding.
2. Sluit de eerste belasting aan en zet hem aan, bij voorkeur de grootste belasting die u hebt.
3. Laat de generatoruitvoer stabiliseren (de motor loopt soepel en het aangesloten apparaat werkt naar behoren).
4. Sluit de volgende belasting aan en zet hem aan.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.

Wattagereferentie

Gereedschap of apparaat	Geschat loopvermogen*	Geschat startvermogen*
Gloeilampen (4 stuks x 75 watt)	300	0
TV (buistype)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Waterpomp (1/3 pk)	1000	2000
Kachel (1/2 pk)	800	2350
Radio	200	0
Boormachine (3/8", 4 ampère)	440	600
Cirkelzaag (heavy duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde vermogens zijn schattingen. Controleer het werkelijke wattage.

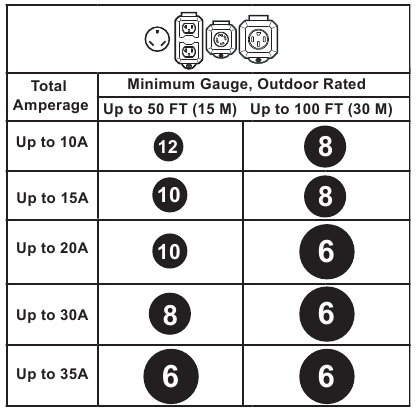

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis in lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik ALTIJD koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen bij het gebruik van de generator. Controleer regelmatig de batterij van de detector(en).

Verstikkingsgevaar. Zorg er bij het gebruik van de generator met verlengkabels voor dat de generator zich in een open buitenruimte bevindt, ver weg van bewoonde ruimtes met de uitlaat van u af gericht.

Brand- en elektrocutiegevaar. Gebruik NOOIT versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.

Voordat u een AC-apparaat of -netsnoer op de generator aansluit:

• Gebruik geaarde verlengkabels met 3 pinnen, gereedschap en apparaten, of dubbel geïsoleerd gereedschap en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of netsnoeren kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat het elektrische vermogen van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

VERLENGKABELAFMETINGEN

Gebruik alleen geaarde verlengkabels met 3 pinnen die zijn gemarkeerd voor buitengebruik en die zijn beoordeeld voor de elektrische belasting.

ST-SCHAKELAAR

De generator is compatibel met de ST Switch (ST-schakelaar), die afzonderlijk wordt aangeschaft. Wanneer de netstroom is ingeschakeld, levert deze stroom (tot 120 V bij 20 A) aan de apparaten die zijn aangesloten op het 5-20R-stopcontact op de ST Switch (ST-schakelaar). Wanneer de netstroom uitvalt, schakelt de ST Switch (ST-schakelaar) automatisch de ingangsstroom over van het elektriciteitsnet naar de generatorstroom. Wanneer de netstroom is hersteld, schakelt de ST Switch (ST-schakelaar) de ingangsstroom terug naar het elektriciteitsnet. Ga naar www. westinghouseoutdoorpower.com voor meer informatie.

TRANSPORT

Gewichtgevaar. ALTIJD hulp hebben bij het tillen van de generator

• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Als u op LPG werkt, draai dan de propaantankkraan volledig dicht.
• Koppel de LPG-/propaanslang los van de generator en de propaantank.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen het vaste frame van de generator om het apparaat op te tillen of om lastbeperkingen zoals touwen of vastbindriemen te bevestigen. Probeer NIET de generator op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd het apparaat tijdens transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voordat u hem vervoert.
• De generatorwielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.
• Gebruik de uitschuifbare handgreep voor handmatig transport door één persoon. Gebruik de handgreep alleen als de generator UIT staat, stilstaat en op een horizontale ondergrond staat. Gebruik de handgreep NIET om de generator volledig van de grond te tillen, te slepen of om te keren.

Brandgevaar. NIET de generator omkeren of op zijn kant plaatsen. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

Per ongeluk opstarten. Ontkoppel de bougiekabel van de bougie en ontkoppel de snelaansluitingen van de accu bij het uitvoeren van onderhoud aan de generator.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de intervallen op basis van uren of kalender, afhankelijk van wat het eerst komt. Frequentere service is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

• Voor elk gebruik: Controleer de motorolie
• Na de eerste 25 uur of eerste maand: Vervang de motorolie
• Na 50 uur of elke 6 maanden
  • Vervang de motorolie¹
  • Reinig het luchtfilter²
• Na 100 uur of elke 6 maanden
  • Inspecteer/reinig de vonkenvanger
  • Inspecteer/reinig de bougie Vervang het brandstoffilter
  • Onderhoud brandstofklep
  • Inspecteer/stel de klepspeling af³
• Na 300 uur of elk jaar
  • Vervang de bougie
  • Vervang het luchtfilter

¹ Vervang de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen.

² Reinig vaker onder vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.

³ Beveel aan om de service te laten uitvoeren door een erkende Westinghouse service dealer.

ONDERHOUDSHERRINNERINGEN

Onderhoudsherinneringscodes worden op het gegevensdisplay weergegeven op basis van de totale levensduur van het apparaat in uren. De onderhoudscodes worden weergegeven totdat het apparaat wordt uitgeschakeld. Raadpleeg het gedeelte Onderhoud voor specifieke procedures.

Onderhoudscode	Vereist onderhoud
P25	Vervang de motorolie
P50	Vervang de motorolie Reinig het luchtfilter
P100	Vervang de motorolie Reinig het luchtfilter Onderhoud brandstofklep Vervang het brandstoffilter Inspecteer/stel de klepspeling af

VERVANGENDE ONDERHOUDSONDERDELEN

Omschrijving	Onderdeelnummer
Luchtfilter	5205
Carterplug sluitring	94004
Vonkenvanger	6866
Accu, 9,0 AH	511008
Brandstoffilter	516401
Bougie	97108 (F7TC)

LUCHTFILTER ONDERHOUD

Brandgevaar. NOOIT benzine of andere ontvlambare oplosmiddelen gebruiken om het luchtfilter te reinigen. Gebruik alleen huishoudelijk zeepsop om het luchtfilter te reinigen.

Het luchtfilter moet na elke 50 uur gebruik of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak de bovenste en onderste klemmen los en verwijder vervolgens de luchtfilterdeksel.

3. Verwijder de luchtfilters. Gebruik perslucht om het grove luchtfilter te reinigen.
   Let op: Het schuimluchtfilterelement is met olie doordrenkt. Gebruik een geschikte reinigingscontainer.
   LET OP
   Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
4. Verwijder het schuimluchtfilter en was het door het element onder te dompelen in een oplossing van huishoudelijk zeepsop en warm water. Knijp langzaam in het schuim om het grondig te reinigen.
   LET OP
   NIET draaien of scheuren aan het schuimluchtfilterelement tijdens het reinigen of drogen. Pas alleen een langzame, maar stevige knijpbeweging toe.
5. Spoel het luchtfilterelement af door het in schoon water onder te dompelen en een langzame knijpbeweging toe te passen. Laat het filter volledig drogen.
   LET OP
   NIET vervuilen. Volg de richtlijnen van de EPA of andere overheidsinstanties voor de juiste verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
6. Dompel het schuimluchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
7. Installeer het schuimluchtfilter in de behuizing en vervolgens het grove luchtfilter. Installeer de luchtfilterdeksel en zet deze vast met de dekselklemmen.

CONTROLE MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

LET OP
ALTIJD de gespecificeerde motorolie gebruiken. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of een kortere levensduur van de motor.

Bij gebruik van de generator onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, de olie vaker verversen.

De omgevingstemperatuur heeft invloed op de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of elke 8 uur gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek de omgeving van de oliepeilstok schoon.
3. Verwijder de oliepeilstok en veeg de peilstok schoon.

4. Veeg de peilstok schoon en steek hem vervolgens in de olievulhals zonder hem vast te schroeven. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.

5. Als het niveau laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het niveau zich tussen de L- en H-markeringen op de peilstok bevindt. NIET te vol doen. Als het niveau boven de volledige markering op de peilstok staat, laat dan de olie aflopen om het oliepeil te verlagen tot de volledige markering.
6. Plaats de oliepeilstok terug en draai hem met de hand vast.

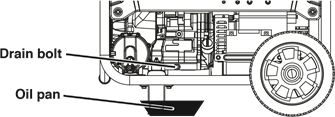

MOTOROLIE VERVERSEN

Bij gebruik van de generator onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, de olie vaker verversen. Ververs de olie terwijl de motor nog warm is van gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek de omgeving van de oliepeilstok schoon. Verwijder de peilstok en veeg deze schoon.
3. Plaats een oliepan (of geschikte container) onder de olieaftapplug.
4. Verwijder met een 10 mm sleutel de olieaftapplug en laat de olie weglopen.

5. Installeer de olieaftapplug en draai hem stevig vast.
   Opmerking: Een nieuwe sluitring voor de olieaftapplug wordt aanbevolen bij elke olieverversing.
6. Giet langzaam olie in de olievulhals totdat het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. NIET te vol doen.
   Maximale oliecapaciteit: 1,16 Quart (1,1 Liter)
7. Plaats de oliepeilstok terug en draai hem met de hand vast.
   LET OP
   NIET vervuilen. Volg de richtlijnen van de EPA of andere overheidsinstanties voor de juiste verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIE ONDERHOUD

Inspecteer en reinig de bougie na elke 100 uur gebruik of zes maanden. Vervang de bougie na 300 uur gebruik of elk jaar.

LET OP
ALTIJD de Westinghouse OEM- of compatibele bougie zonder weerstand gebruiken. Het gebruik van een bougie met weerstand kan leiden tot onregelmatig stationair draaien, overslaan of kan voorkomen dat de motor start.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiekabel door de bougiekabel stevig recht van de motor af te trekken.
3. Reinig het gebied rond de bougie.
4. Verwijder de bougie met de meegeleverde bougiedopsleutel.
   LET OP
   NOOIT een zijdelingse belasting uitoefenen of de bougie zijwaarts bewegen bij het verwijderen van de bougie
5. Inspecteer de bougie. Vervang deze als de elektroden putten vertonen, verbrand zijn of de isolator gebarsten is. Gebruik alleen een aanbevolen vervangende bougie.
6. Meet de bougie-elektrodeafstand met een draadtype voelermaat. Corrigeer indien nodig de afstand door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 - 0,032 inch (0,60 - 0,80 mm)

7. Installeer de bougie voorzichtig met de hand vast en draai hem vervolgens nog 3/8 tot 1/2 slag vast met de bougiesleutel.
8. Bevestig de bougiekabel.

ONDERHOUD VONKENVANGER

Laat de uitlaat volledig afkoelen voordat u de vonkenvanger onderhoudt. Controleer en reinig de vonkenvanger na elke 100 uur gebruik of zes maanden. Als u de vonkenvanger niet reinigt, leidt dit tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder de schroeven van de afdekking en de uitlaatklep. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.

3. Verwijder voorzichtig de koolstofafzettingen van het gaas van de vonkenvanger met een staalborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Vervang de vonkenvanger als deze beschadigd is.
4. Installeer de vonkenvanger en de uitlaatklep opnieuw.

BRANDSTOFFILTER

Vervang het brandstoffilter na 100 uur gebruik.

Opmerking: Zorg dat u een geschikte benzinecontainer en vodden klaar hebt staan om achtergebleven brandstof in het filter en de brandstofleiding op te vangen.

1. Laat de generator volledig afkoelen.
2. Zet de brandstofklep in de stand OFF (uit).

3. Noteer de richting van het brandstoffilter. Verwijder met een tang de brandstofleidingklemmen en verwijder het brandstoffilter.
4. Installeer het nieuwe brandstoffilter in omgekeerde volgorde van verwijdering.

ONDERHOUD BRANDSTOFKLEP

De brandstofklep is uitgerust met een inline brandstoffilter. Het brandstoffilter van de brandstofklep hoeft niet te worden onderhouden als de unit op de juiste manier wordt onderhouden met verse, schone brandstof. Als het oplossen van problemen met betrekking tot brandstof vereist is, voer dan onderhoud aan de brandstofklep uit.

1. Laat de generator volledig afkoelen.
2. Plaats een geschikte benzinecontainer onder de aftapbout van de carburateur om de afgetapte brandstof op te vangen.
3. Verwijder de aftapbout aan de onderkant van de carburateur en laat de brandstoftank volledig leeglopen. Installeer en draai de aftapbout stevig vast.
4. Verwijder de brandstofleiding van de brandstofklep. Zorg ervoor dat u de resterende brandstof uit de brandstofleiding opvangt.

5. Maak de borgbout los. Schroef de brandstofklep los en verwijder deze uit de brandstoftank. Zorg ervoor dat u eventuele resterende brandstof uit de brandstoftank opvangt.
6. Open de brandstofklep. Gebruik perslucht om het brandstoffilter en de brandstofdoorgang vanaf de brandstofleidingzijde van de doorgang te reinigen.
7. Installeer en draai de brandstofklep vast totdat er nog een paar schroefdraad over is en deze naar buiten is gericht.
8. Houd hem op zijn plaats en draai de borgbout vast. NIET te strak aandraaien.
9. Vervang de brandstofleiding en zet deze vast met de klem.

ACCU-ONDERHOUD

Explosiegevaar. Accu's stoten explosieve gassen uit tijdens het opladen. Houd vuur en vonken uit de buurt.

De accu die bij de generator is geleverd, is volledig opgeladen. Een accu kan wat lading verliezen als deze langere tijd niet wordt gebruikt.

Opmerking: Eenmaal gestart, laadt de generator de accu op na 30–60 minuten gebruik.

De meegeleverde druppellader kan aangesloten blijven en de accu voor onbepaalde tijd onderhouden. Een rood lampje op de lader geeft aan dat het opladen bezig is. Een groen lampje geeft aan dat het opladen voltooid is. Opladen op een droge plaats.

1. Steek de stekker van de oplader in de oplaadpoort van de accu op het bedieningspaneel.
2. Steek het wandcontactdoosuiteinde van de acculader in een 120 volt wisselstroomstopcontact.

ACCU VERVANGEN

Brandgevaar. De accu bevat zwavelzuur (elektrolyt), dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming bij het werken in de buurt van de accu. Houd kinderen uit de buurt van de accu.

Accupolen, aansluitingen bevatten lood en loodverbindingen. Was uw handen na hantering.

1. Maak de bout op de accuhouderplaat los en verwijder deze, en zwenk de plaat naar buiten.
2. Koppel de snelkoppelingsstekkers los en verwijder de accu uit de unit.
3. Koppel de snelle ontkoppelingskabels los van de accu.
4. Sluit op de vervangende accu de witte (-) snelkoppelingskabel aan op de negatieve pool van de accu. Schuif de rubberen kap over de aansluiting.
5. Sluit de rode (+) snelkoppelingskabel aan op de positieve pool van de accu. Schuif de rubberen kap over de aansluiting.
6. Installeer de accu in de generator. Installeer de accuhouderplaat opnieuw en draai de bout vast.
7. Sluit de snelkoppelingsstekker aan.

OPMERKING
Voer de gebruikte accu op de juiste manier af volgens de richtlijnen die zijn opgesteld door uw lokale of nationale overheid

OPSLAG

Een goede opslagvoorbereiding is vereist voor een probleemloze werking en een lange levensduur van de generator.

OPMERKING
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor er gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator continu te gebruiken.
Volg de gebruiksaanwijzing van de fabrikant.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen onderhoud vereist.
2 tot 6 maanden	Vul met verse benzine en voeg benzine stabilisator toe. Laat de vlotterbak van de carburateur leeglopen.
6 maanden of langer	Tap de brandstoftank en de vlotterbak van de carburateur af.

KORTE TERMIJNOPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Als u op LPG werkt, draait u de klep van de propaantank naar de volledig gesloten stand en koppelt u de LPG/propaanslang los van de generator en de propaantank.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder eventueel vuil van de koelopeningen van de uitlaatdemper.
• Bewaar de generator op een goed geventileerde, droge plaats uit de buurt van vonken, open vuur, waakvlammen, warmte en andere ontstekingsbronnen, zoals ruimtes met een vonken veroorzakende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator, benzine of propaantanks NIET in de buurt van kachels, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Met de motor en het uitlaatsysteem koel en alle oppervlakken droog, dek de generator af om stof buiten te houden. Gebruik GEEN plastic folie als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJNOPSLAG

Zelfs goed gestabiliseerde brandstof kan residu achterlaten en corrosie veroorzaken als deze langere tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat u de vlotterbak leeglopen om gom- en vernisophoping in de carburateur te voorkomen.

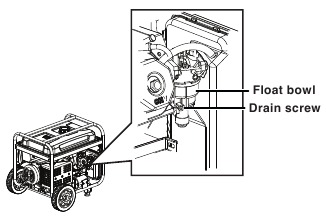

DE VLOTTERBAK LEEGMAKEN

1. Draai de brandstoftankklep naar de stand OFF (uit).
2. Zoek de aftapschroef aan de onderkant van de vlotterbak van de carburateur.

3. Plaats een geschikte benzinecontainer onder de aftapschroef om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.

DE BRANDSTOFTANK LEEGMAKEN

Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, verslechtering en afzettingen in het brandstofsysteem te voorkomen.

1. Schroef de brandstoftankdop los. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te zuigen. Gebruik GEEN elektrische pomp.
3. Installeer het brandstoffilterscherm en de brandstoftankdop opnieuw.
4. Start de generator en laat hem draaien totdat de motor van de generator stopt.
5. Zet de accuschakelaar in de stand OFF (uit).
6. Koppel de snelkoppelingsstekkers van de accu los.
7. Verwijder de bougie.
8. Doe een theelepel motorolie in de cilinder en trek aan de terugslaghendel totdat er weerstand wordt gevoeld. In deze positie komt de zuiger omhoog in zijn compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de terugslaghendel voorzichtig terugkeren.
9. Installeer de bougie opnieuw. Laat de bougiekap losgekoppeld om onbedoeld starten te voorkomen.

KLEPPENSPELING

LET OP
Het controleren en aanpassen van de kleppenspeling moet worden uitgevoerd wanneer de motor koud is.

1. Verwijder het kleppendeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie, zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan de terugslaghendel te trekken. Kijkend door het bougiegat moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten bij BDP op de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de kleppenspeling te meten.


	Inlaatklep	Uitlaatklep
Kleppenspeling	0.0031 – 0.0047 in (0.08 – 0.12 mm)	0.0051 – 0.0067 in (0.13 – 0.17 mm)
Koppel	8-12 N•m	8-12 N•m

6. Indien een aanpassing nodig is, houdt u het tuimelaarspunt vast en draait u de stelmoer van het punt los.
7. Draai het tuimelaarspunt om de gespecificeerde speling te verkrijgen. Houd het tuimelaarspunt vast en draai de stelmoer van het punt weer vast met het gespecificeerde koppel.

   Koppel: 106 inch-pound (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het kleppendeksel en de bougie.

PROBLEMEN OPLOSSEN

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Batterijschakelaar in de OFF-stand.	Zet de batterijschakelaar in de ON-stand.
	Brandstof op.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LED voor laag oliepeil brandt, zet de batterijschakelaar in de OFF-stand. Vul motorolie bij.
	Bougie nat met brandstof (verdronken motor).	Wacht vijf minuten. Zet de batterijschakelaar in de OFF-stand. Trek meerdere keren snel aan het startkoord. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of verkeerde elektrodenafstand.	Stel de elektrodenafstand van de bougie in of vervang deze. Installeer opnieuw.
	Brandstoffilter verstopt, brandstofsysteem defect, brandstofpomp defect, ontsteking defect, kleppen vastgelopen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	Batterij leeg.	Gebruik het startkoord om de generator te starten.
		Laad de batterij op.
	Choke gedeeltelijk open of gesloten vanwege zwakke of losgekoppelde batterij.	Stel de choke handmatig in. Zie het hoofdstuk Onderhoud.
	CO-sensor verwijderd of aangepast.	Zet terug naar de oorspronkelijke configuratie.
	CO-sensor geactiveerd of systeemfout opgetreden.	Verplaats de generator / Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 9443571.
Motor start en valt vervolgens uit	Brandstof op.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vervuild luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Brandstoffilter verstopt, brandstofsysteem defect, brandstofpomp defect, ontsteking defect, kleppen vastgelopen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of valt weg bij belasting	Vervuild luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel sommige apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer gereedschap of apparaat. Stop en start de motor opnieuw.
	Brandstoffilter verstopt, brandstofsysteem defect, brandstofpomp defect, ontsteking defect, kleppen vastgelopen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is OFF en OVERLOAD LED is ON.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Rijp op de propaantank of -regelaar	Als de temperatuur van de propaantank onder het dauwpunt daalt, kan condensatie op de tank veranderen in rijp of ijs. Dit komt meestal voor in vochtige omstandigheden.	Mits alle apparatuur voor het verwerken van propaanbrandstof normaal functioneert, is er geen correctie nodig.
	De propaantank is niet uitgerust met een overvulbeveiliging (Overfilling Prevention Device, OPD).	Als u vermoedt dat uw propaantank niet is uitgerust met een OPD-apparaat, stop dan onmiddellijk met het gebruik en vervang de propaantank door een propaantank die is uitgerust met een OPD.
	Propaanbrandstoftank overvuld.	Als u vermoedt dat uw propaantank te vol is, stop dan onmiddellijk met het gebruik en breng de propaantank terug naar de plaats van aankoop of hervulling.
Propaangeur	Brandstofregelaar of brandstofslang en fittingen niet goed afgesloten.	Controleer elke verbinding met een zeepoplossing en draai deze indien nodig vast.
	Propaanbrandstofregelaar ontlucht actief.	De propaanbrandstofregelaar is uitgerust met een ontluchter die een kleine hoeveelheid propaanbrandstofdamp uit de regelaar laat ontsnappen wanneer de propaantankklep wordt geopend. Dit kan normaal zijn, mits het ontluchten van het propaan van korte duur is. Als u vermoedt dat dit abnormaal is, stop dan onmiddellijk met het gebruik en laat de propaanregelaar inspecteren door een gekwalificeerde technicus.
	Achtergebleven brandstof uit de carburateur die na gebruik wordt verspreid.	Normaal, geen correctie nodig.
Slechte prestaties of afslaan van de motor op propaan	Propaanbrandstofleiding geknikt of geplet.	Inspecteer de propaanbrandstofleiding en verwijder knikken of andere obstructies.
	Brandstofkeuzeklep niet correct gepositioneerd.	Draai de brandstofklep volledig totdat de aanwijzer direct in lijn is met de gewenste brandstof.
	Benzine niet uit de carburateur verwijderd voordat op propaan werd overgeschakeld.	Sluit de propaantankklep. Zet de brandstofkeuzeschakelaar op gas. Start de motor en laat de motor draaien totdat de benzine in de carburateur is verbruikt. Begin de opstartprocedure voor propaan.

UITGEBREIDE AANZICHTEN EN ONDERDELENLIJSTEN

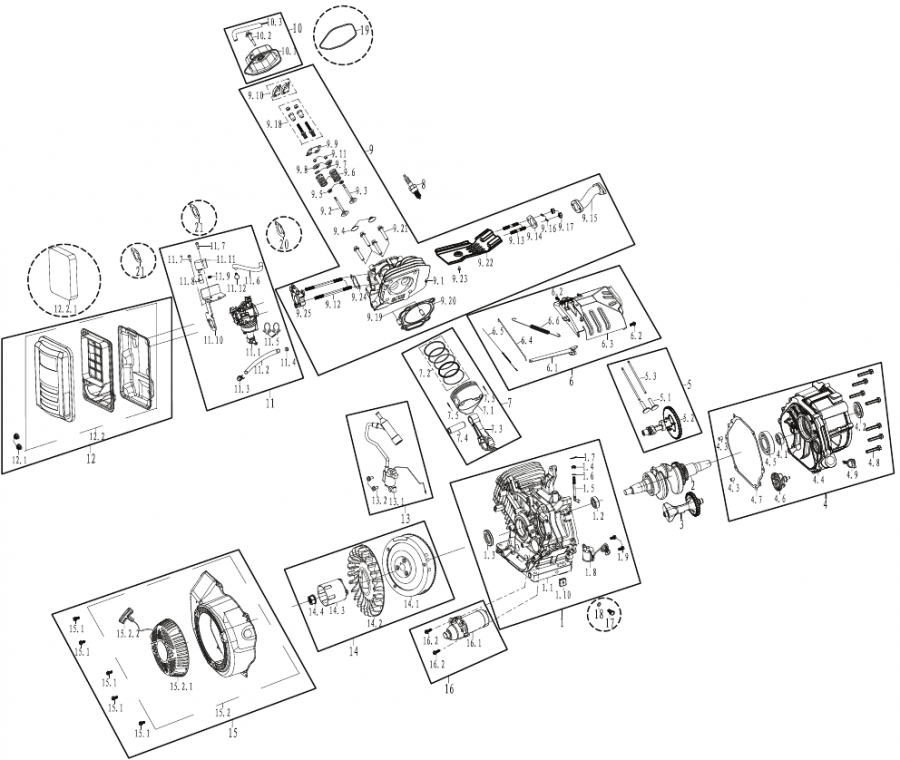

UITGEBREID AANZICHT MOTOR

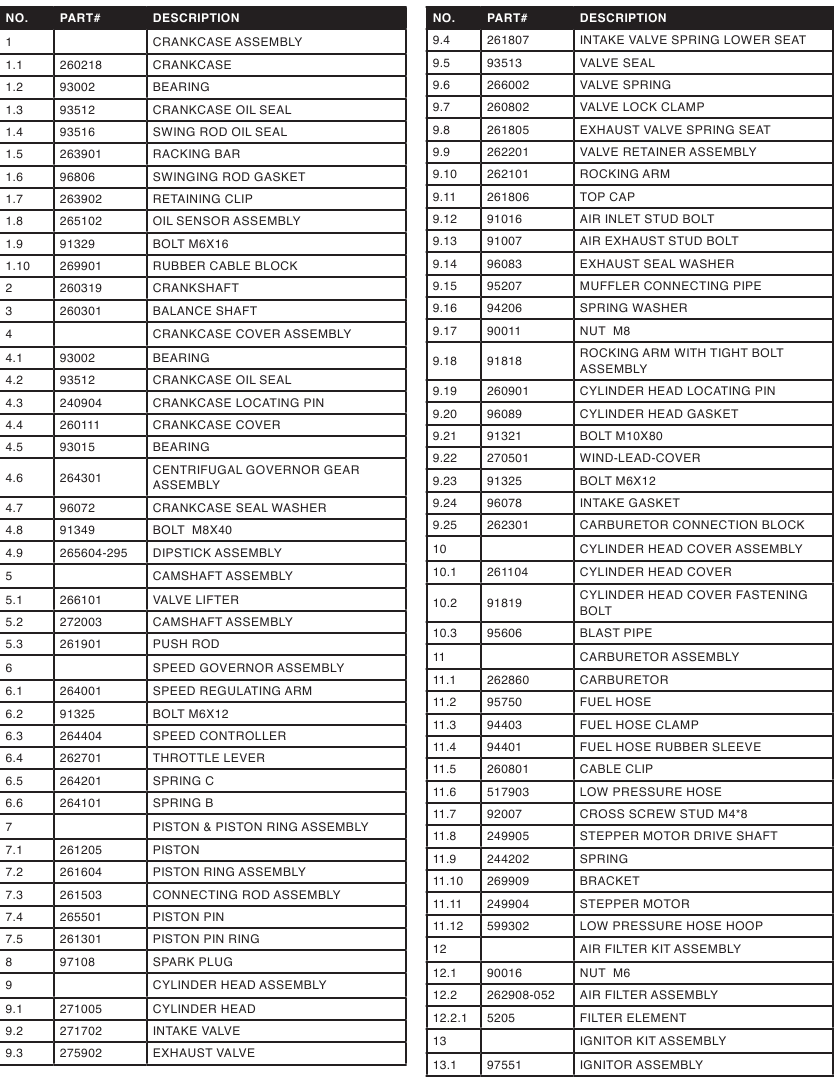

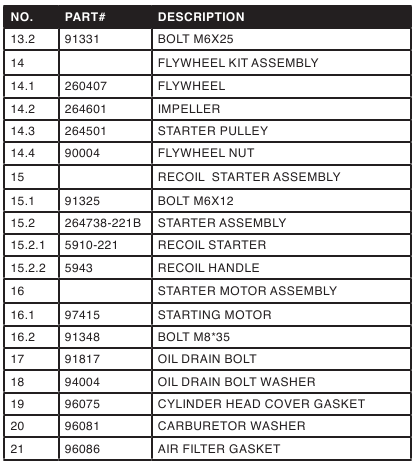

ONDERDELENLIJST MOTOR

UITGEBREID AANZICHT GENERATOR

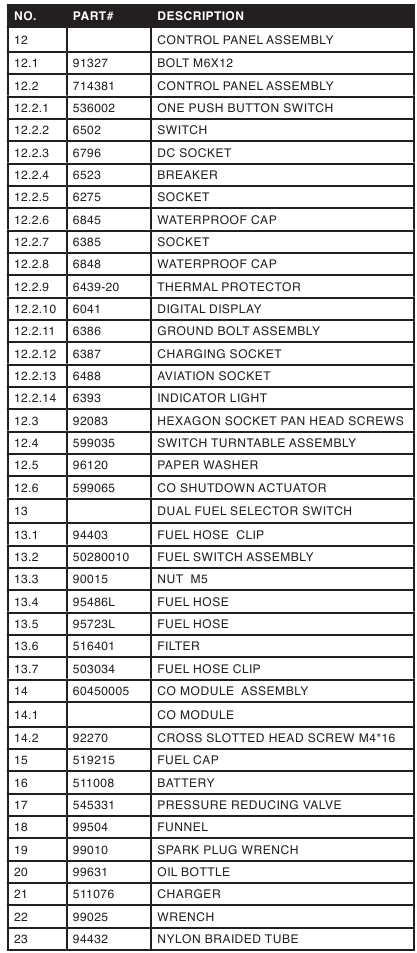

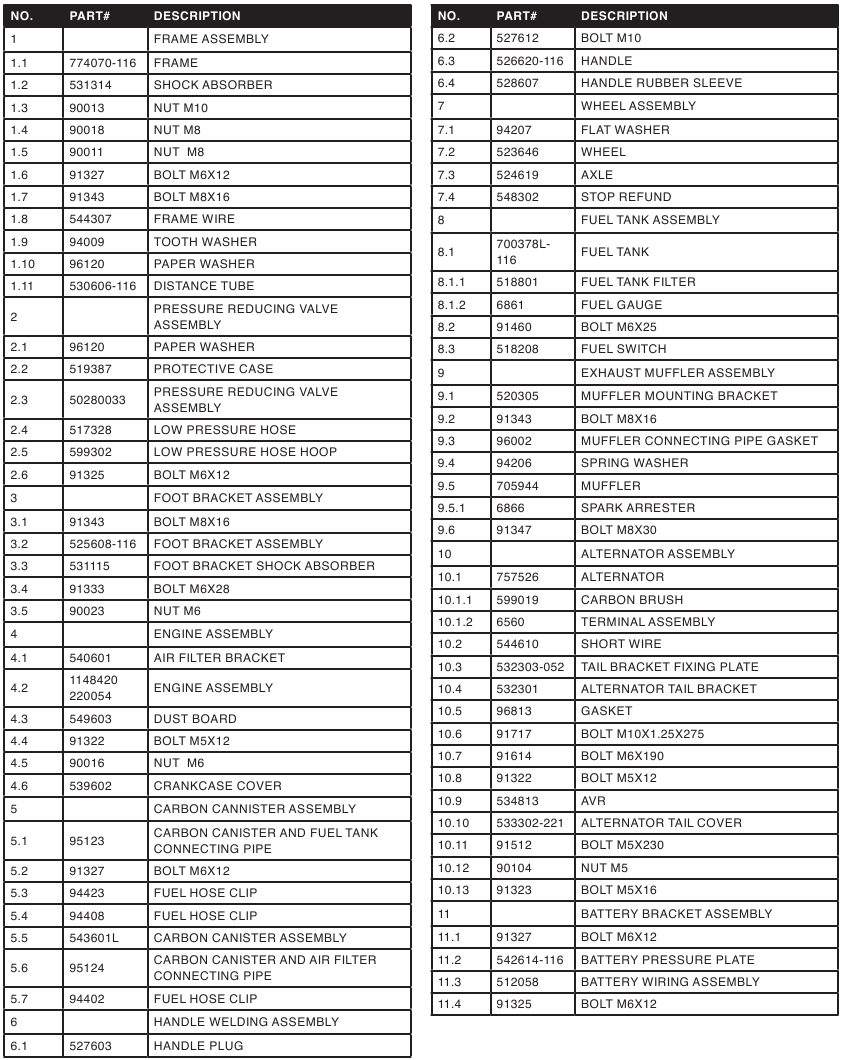

ONDERDELENLIJST GENERATOR

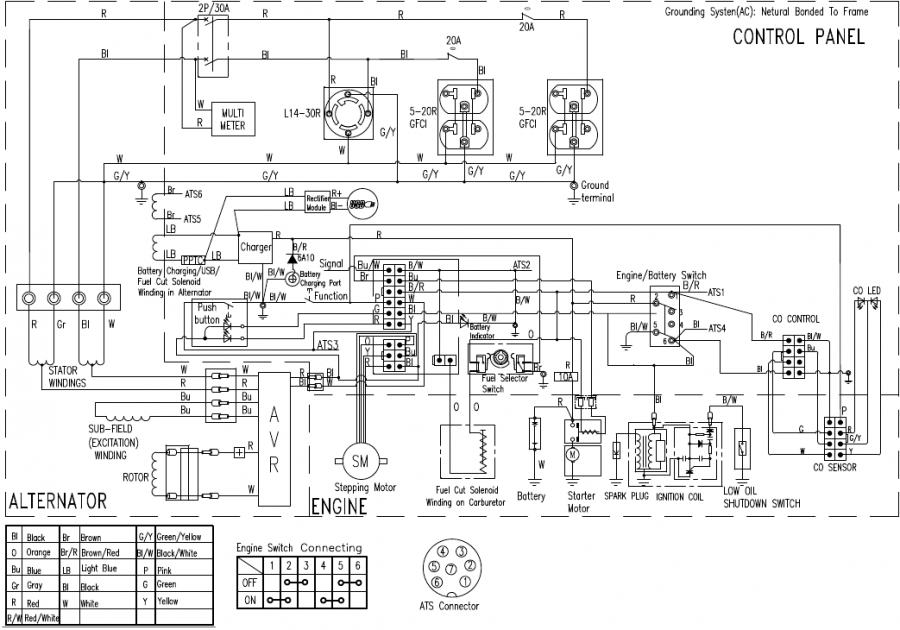

SCHEMA'S

Als u vragen hebt of hulp nodig hebt, bel dan de klantenservice op 855-944-3571.

Referenties

• Garantieregistratie | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WGen7500DFc - Handleiding invertergenerator

Beschikbare talen
