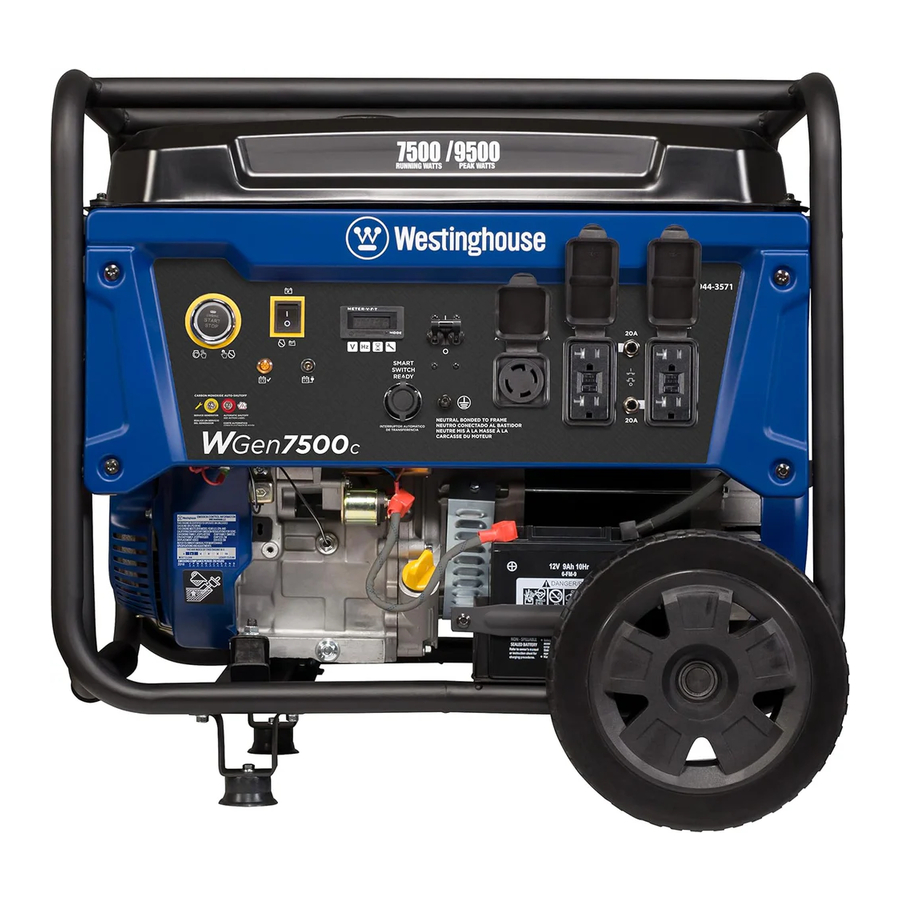

Westinghouse WGen7500c - Handleiding invertergenerator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan bekend is in de staat Californië dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.


Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.
BEWAAR DEZE INSTRUCTIES

Specificaties
Continu vermogen:	7500
Piekvermogen:	9500
Nominale spanning:	120/240V
Nominaal vermogen @1.0 arbeidsfactor:	7,5 kW benzine
Piekvermogen:	9,5 kVA benzine
Nominale frequentie:	60 Hz @ 3600 RPM
Fase:	Enkelfasig
Totale harmonische vervorming:	≤ 23%
Motorinhoud:	420 cc
Starttype:	Recoil, elektrische start, Afstandsbediening
Brandstofcapaciteit:	6,6 gallons (25 liter)
Brandstoftype:	Loodvrije benzine 87-93 octaan*
Oliecapaciteit:	1,16 quart (1,1 liter)
Olietype:	SAE 10W-30
Bougie:	97108 (F7TC)
Bougieafstand:	0,024 – 0,032 inch (0,60 – 0,80 mm)
Klepinlaatspeling:	0,0031 – 0,0047 inch (0,08 – 0,12 mm)
Klepuitlaatspeling:	0,0051 – 0,0067 inch (0,13 – 0,17 mm)

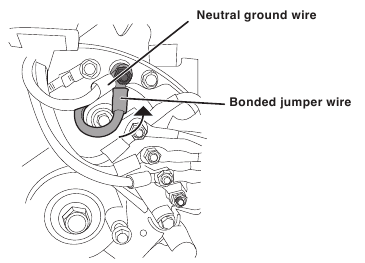

AC-aardingssysteem:	Nul verbonden met frame
Spanningsregelaar:	AVR
Type dynamo:	Geborsteld
Maximale omgevingstemperatuur:	104°F (40°C)
Certificeringen:	EPA CARB CSA

*Ethanolgehalte van 10% of minder. GEBRUIK GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen variërend van 5°F (15°C) tot 122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het voor gebruik weer binnen dit bereik worden gebracht. Dit product moet ALTIJD buitenshuis worden gebruikt in een goed geventileerde ruimte en ver uit de buurt van deuren, ramen en andere ventilatieopeningen.
Het maximale wattage en de maximale stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motoromstandigheden, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau en neemt ook af met ongeveer 1% voor elke 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

PRODUCTREGISTRATIE
Voor probleemloze garantiedekking is het belangrijk om uw Westinghouse generator te registreren.
U kunt zich registreren door:

• Het productregistratiekaartje in de doos invullen en opsturen.
• Uw product online registreren op:https://westinghouseoutdoorpower.com/pages/warranty-registration
• Scan de volgende QR-code met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie sturen naar: Westinghouse Outdoor Power Warranty registration 777 Manor Park Drive Columbus, OH 43228

Voor uw administratie
Aankoopdatum:
Modelnummer: Serienummer:
Plaats van aankoop:

Bewaar uw aankoopbewijs voor een probleemloze garantiedekking.

VEILIGHEID

VEILIGHEIDSDEFINITIES
De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en MEDEDELING worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.
Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsinstructies. Het betekent opletten, alert zijn, uw veiligheid is in het geding! Lees en neem de boodschap die volgt op het veiligheidswaarschuwingssymbool in acht.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, tot de dood of ernstig letsel zal leiden.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, lichte of matige verwondingen tot gevolg kan hebben.
MEDEDELING
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.
Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN
Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Gevaar voor elektrocutie
	Verstikkingsgevaar
	Brandgevaar. NIET hete oppervlakken aanraken.
	Gevaar voor elektrische schok
	Brandgevaar
	Veilige afstand aanhouden
	Tilgevaar
	Lees de instructies van de fabrikant
	NIET gebruiken in natte omstandigheden
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen voor gebruik.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. Generatoruitlaat bevat koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
NOOIT gebruiken in een huis of garage, ZELFS NIET als deuren en ramen open zijn.

Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

VEILIGHEIDSINSTRUCTIES

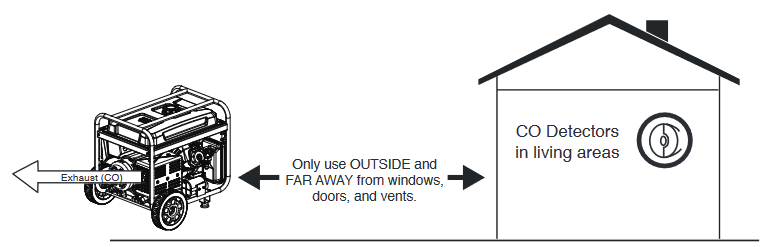

CORRECT GEBRUIK
Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen: ALLEEN buiten en in de windrichting gebruiken, ver van ramen, deuren en ventilatieopeningen. Uitlaatgassen wegleiden van bewoonde ruimtes

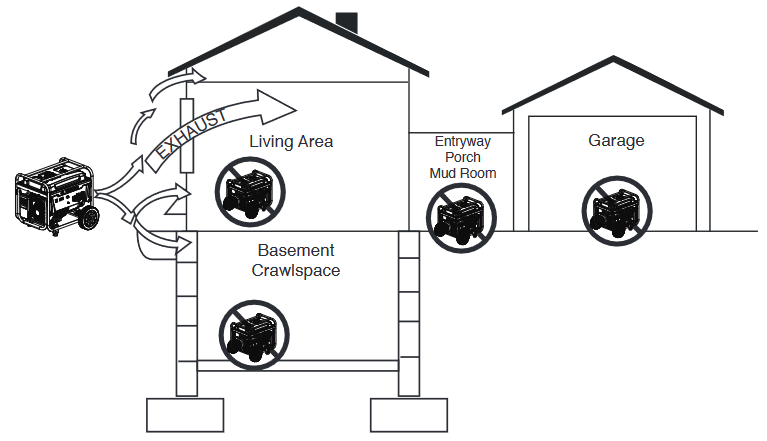

INCORRECT GEBRUIK
Niet gebruiken op een van de volgende locaties: In de buurt van een deur, raam of ventilatieopening

• Garage
• Kelder
• Kruipruimte
• Leefruimte
• Zolder
• Entree
• Portaal
• Bijkeuken

MEDEDELING
Installeer koolmonoxidemelders op batterijen of koolmonoxidemelders met stekker met batterijback-up in woonruimtes.

Brand- en elektrocutiegevaar. NIET aansluiten op het elektrische systeem van een gebouw, tenzij de generator en de transferschakelaar correct zijn geïnstalleerd en het elektrische vermogen is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige plaats. Stel de generator NOOIT bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator NOOIT om medische ondersteuningsapparatuur van stroom te voorzien.
• Bedien de generator NIET wanneer u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator NIET met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die door deze generator worden aangedreven, moeten op de juiste manier worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een transferschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich ziek, duizelig of zwak begint te voelen tijdens het gebruik van de generator, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden kunnen een grotere afstand vereisen.
• Houd tijdens het gebruik en de opslag minstens anderhalve meter vrije ruimte aan alle kanten van de generator, inclusief boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De hitte die wordt gecreëerd door de geluiddemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare voorwerpen te ontsteken.
• Raak de geluiddemper of motor NIET aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats GEEN lichaamsdelen of brandbare of ontvlambare materialen in de directe baan van de uitlaatgassen.
• Verwijder ALTIJD alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u deze gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
• Een transferschakelaar moet worden geïnstalleerd door een erkende elektricien die is goedgekeurd door de bevoegde instantie. De installatie moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• ROOK NIET tijdens het vullen van de generator met benzine.
• ZORG ERVOOR DAT de gastank van de generator niet overloopt tijdens het vullen.
• Schakel de motor uit en laat deze twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder NOOIT de brandstofdop als de generator draait. Schakel de motor uit en laat het apparaat minimaal twee minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatgassen brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Veeg gemorste brandstof van het apparaat.
• Probeer NOOIT gemorste brandstof te verbranden.
• Vul de brandstoftank NOOIT te vol. Laat ruimte over voor de brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en tot gemorste benzine die in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan onmiddellijk alle gemorste vloeistof op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik NOOIT benzine als schoonmaakmiddel.
• Bewaar alle containers met benzine of LPG/propaan in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine en LPG/propaan zijn zeer explosief en ontvlambaar en kunnen ernstige brandwonden of de dood veroorzaken.

• Probeer in geval van een gasbrand NIET de vlam te doven als de brandstoftankklep in de AAN-stand staat. Het inbrengen van een blusapparaat in een generator met een open brandstofklep kan een explosiegevaar veroorzaken.
• Gas heeft een kenmerkende geur, dit helpt om mogelijke lekken snel op te sporen.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem goed op hun plaats zitten.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u de generator gebruikt.
• Zorg ervoor dat de generator op een vlakke ondergrond staat voordat u hem gebruikt.

Bij het transporteren of onderhouden van de generator:

• Koppel de bougiestekker los om onbedoeld starten te voorkomen.

Bij het opbergen van de generator:

• Bewaar uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Bewaar GEEN gas in de buurt van ovens, boilers of andere apparaten die warmte produceren of een automatische ontsteking hebben.

CO-SENSOR
De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.
De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofbronnen die worden gebruikt in de omgeving waar de generator wordt gebruikt. Als bijvoorbeeld de uitlaatgassen van brandstofgereedschap op een generator met een CO-sensor zijn gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-waarden. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en leid alle extra brandstofbronnen om koolmonoxide af te voeren van personeel en bewoonde gebouwen.
Opmerking: Generatoren die zijn uitgerust met een afstandsbediening, moeten opnieuw worden gestart met de START/STOP-schakelaar op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden.
Generatoren zijn bedoeld om buiten te worden gebruikt, ver van bewoonde gebouwen en de uitlaatgassen zijn van personeel en gebouwen af gericht. Als de generator verkeerd wordt gebruikt en wordt gebruikt op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit, waarschuwt de gebruiker met een ROOD indicatielampje en instrueert de gebruiker om het Actielabel te lezen voor de te nemen stappen. De CO-sensor vervangt GEEN koolmonoxidemelders. Installeer koolmonoxidemelders op batterijen in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD lampje in het CO-sensorgedeelte van het bedieningspaneel, is een indicatie dat de generator verkeerd is geplaatst. Als u zich ziek, duizelig of zwak begint te voelen of als koolmonoxidedetectoren in uw huis een alarm aangeven, zoek dan onmiddellijk frisse lucht. Bel de hulpdiensten. Mogelijk heeft u een koolmonoxidevergiftiging.

ACTIELABEL

BEDIENINGSPANEEL CO AUTOMATISCHE UITSCHAKELING

CO-SENSOR INDICATIE LAMPJES

Kleur	Beschrijving
ROOD	Er heeft zich koolmonoxide opgehoopt rond de generator. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensorgebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld vanwege een ophopend CO-gevaar. Het RODE lampje knippert minimaal vijf minuten na een CO-uitschakeling. Verplaats de generator naar een open buitenruimte, ver weg van bewoonde ruimtes en met de uitlaatgassen van u af gericht. Zodra de generator naar een veilige plaats is verplaatst, kan deze opnieuw worden gestart. Breng frisse lucht in en ventileer de ruimte waar de generator is uitgeschakeld.
GEEL	Er is een systeemfout opgetreden in het CO-sensorsysteem. Wanneer een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO-automatische uitschakelgebied van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minimaal vijf minuten na een storing. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een geautoriseerd Westinghouse servicecentrum.

GFCI
De generator is uitgerust met Ground Fault Circuit Interrupter (GFCI)-contactdozen. In het geval van een aardfout schakelt een GFCI automatisch uit om de stroomtoevoer te stoppen en ernstig letsel te voorkomen. Het groene indicatielampje (A) op de contactdoos gaat ook uit. Druk op de "RESET"-knop (B) aan de voorkant van de contactdoos om de stroomtoevoer te herstellen. Het indicatielampje gaat weer branden. GFCI beschermt niet tegen overbelasting van het circuit.

Om de juiste werking van een GFCI-contactdoos te controleren:

1. Steek, terwijl de generator draait, een lamp in de GFCI-contactdoos. Schakel de lamp in.
2. Druk op de "TEST"-knop (C) aan de voorkant van de contactdoos om het apparaat te activeren. Dit moet de stroomtoevoer onmiddellijk stoppen en de lamp uitschakelen. Als de stroom niet wordt gestopt, gebruik deze contactdoos NIET totdat deze is gerepareerd of vervangen.
3. Druk op de "RESET"-knop aan de voorkant van de contactdoos om de stroomtoevoer te herstellen. Als het indicatielampje niet terugkeert of als de GFCI niet kan worden gereset, moet deze worden vervangen.

LET OP
Sommige stationaire motoren, zoals een badkamerventilator, fluorescentieverlichtingsarmaturen of sommige koelkasten, kunnen voldoende lekstroom produceren om overlast te veroorzaken. Om overlast te voorkomen, mag een GFCI niet worden aangesloten op: fluorescentie- of andere soorten elektrische ontladingsverlichtingsarmaturen of permanent geïnstalleerde elektromotoren, zoals airconditioners, ovens of koelkasten.

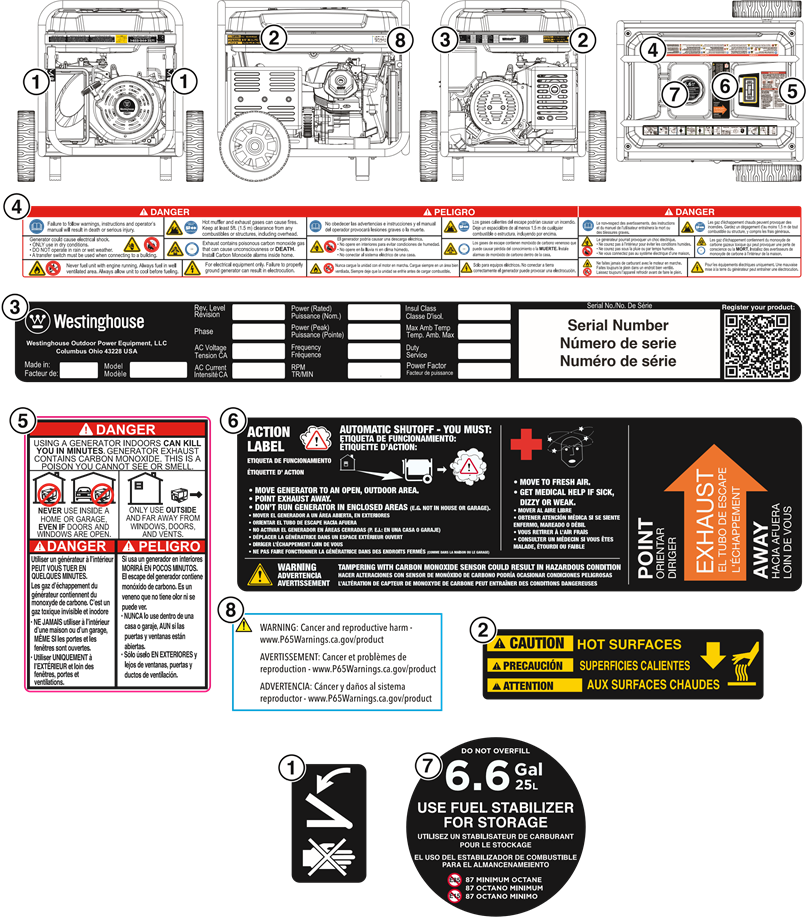

VEILIGHEIDSLABELS EN -STICKERS

ONDERDELEN

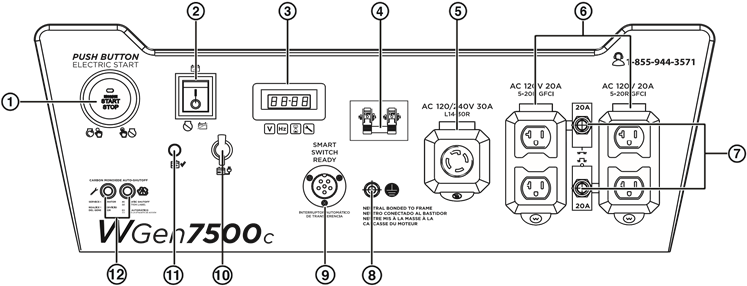

ONDERDELEN BEDIENINGSPANEEL

1. Drukknop START/STOP: Druk eenmaal om de motor automatisch te starten. Druk nogmaals om de motor te stoppen.
2. Batterijschakelaar: Zet de batterij AAN en UIT. Moet AAN staan vóór elektrisch of starten op afstand.
3. Datacenter: Schakel om spanning, frequentie, totale urenteller en looptijd-/onderhoudstimer weer te geven.
4. Hoofdschakelaar: De hoofdschakelaar regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.
5. 120/240 volt AC, 30 ampère NEMA 14-30R draaivergrendelingscontactdoos: Contactdoos kan maximaal 30 ampère leveren.
6. 120 volt AC, 20 ampère Duplex GFCI NEMA 5-20R Contactdozen: Contactdozen kunnen maximaal 20 ampère leveren.

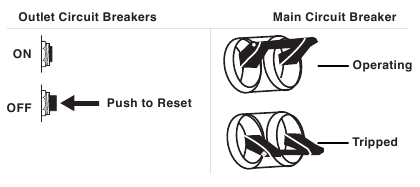

7. 20 ampère AC-stroomonderbrekers: Stroomonderbrekers beperken de stroom die via de NEMA 5-20R-contactdozen kan worden geleverd tot 20 ampère.
8. Aardklem: De aardklem wordt gebruikt om de generator extern te aarden.

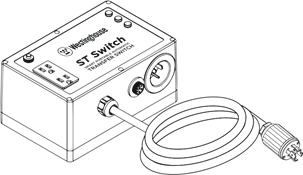

9. Smart Switch-stopcontact: Verbindt de Westinghouse ST-schakelaar (apart verkrijgbaar) met het bedieningspaneel.
10. Batterij-oplaadpoort: Wordt gebruikt om de batterij op te laden met de meegeleverde batterijlader.
11. Batterij-indicator: Geeft aan dat de stroom AAN staat. Het lampje blijft branden zolang het apparaat AAN staat.
12. CO-sensorindicatorlampjes: De CO-sensor controleert de ophoping van giftig koolmonoxidegas. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

GEGEVENSDISPLAY
Spanning: Geeft de huidige spanningsoutput weer.

Frequentie (Hz): Geeft de frequentie van de stroomoutput in Hertz weer.

Levensduur in uren: Geeft de levensduur in draaiuren weer.

Looptijd/Onderhoud:
Geeft de huidige looptijd weer. Wordt bij het uitschakelen op nul gezet. Onderhoudsherinnering wordt weergegeven wanneer vereist.
Onderhoudscodes: P25: Motorolie verversen P50: Luchtfilter reinigen, motorolie verversen P100: Motorolie verversen, luchtfilter reinigen, brandstoffilter vervangen

Druk op de Mode-knop om door de datadisplaymodi te bladeren.

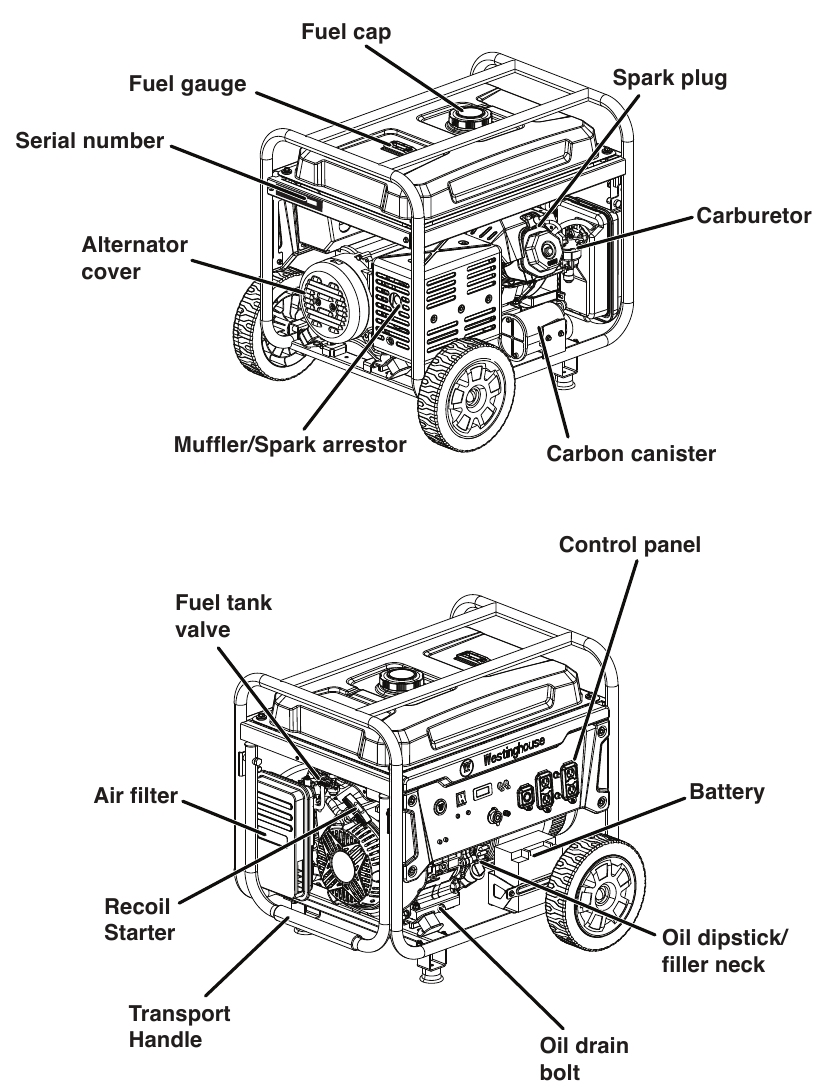

ONDERDELEN GENERATOR

MONTAGE

INHOUD VERPAKKING

Gewichtsgevaar. Vraag ALTIJD om hulp bij het optillen van de generator.

1. Open de verpakking voorzichtig.
2. Verwijder en bewaar de inhoud van de verpakking.
3. Verwijder en gooi de verpakkingslade weg.
4. Vouw de bovenkant van de plastic zak die de generator omsluit open.
5. Snijd voorzichtig de verticale hoeken van de verpakking door om toegang te krijgen tot de generator.
6. Recycle of gooi de verpakkingsmaterialen op de juiste manier weg.

INHOUD VERPAKKING

• Gebruikershandleiding
• Snelstartgids
• Sleutelhanger voor starten op afstand (bevestigd aan terugslagstarter)
• Fles SAE 10W-30 olie
• Batterijlader
• Bougiedopsleutel
• Olietrechter
• Montagesleutel
• Wiel- en montagevoetonderdelen

Item	Aantal
Montagevoet	2
Flensbout, M8	4
Wiel	2
Aspen	2
Sluitring	2
Splitpen	2

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

c
LET OP
Voor het monteren van de generator moet het apparaat aan één kant worden opgetild. Installeer de montagevoeten en het wiel voordat u brandstof of olie toevoegt.

1. Plaats de generator op een vlakke ondergrond.
2. Kantel de generator op een stuk karton of ander zacht materiaal om de frameverf te beschermen en te voorkomen dat de generator verschuift.
3. Installeer met de meegeleverde sleutel de montagevoeten op het frame zoals afgebeeld.

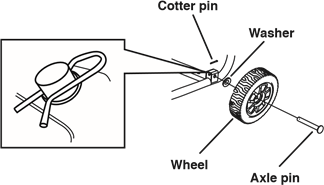

4. Installeer de wielen zoals afgebeeld.


Opmerking: De wielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.

EERSTE OLIEVULLING
LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer NIET de motor te starten voordat deze op de juiste manier is voorzien van de aanbevolen olie. Het niet toevoegen van motorolie vóór het starten zal ernstige motorschade tot gevolg hebben.
LET OP
Het gebruik van 2-takt/cyclus olie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

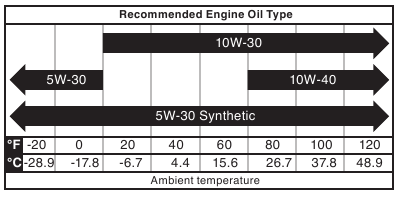

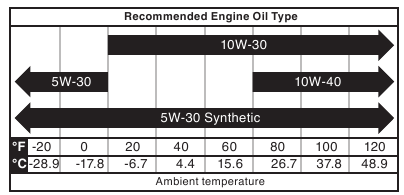

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

1. Verwijder op een vlakke ondergrond de oliepeilstok.

2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de olievulhals.
   Opmerking: Aangezien er mogelijk nog resterende olie uit de fabriek in de motor aanwezig is, voegt u de olie aan het einde van de fles stapsgewijs toe om te voorkomen dat de motor te vol raakt. Zie Controle van het motoroliepeil in het gedeelte Onderhoud.
3. Plaats de oliepeilstok terug en draai hem met de hand vast.

BRANDSTOF

Brand- en explosiegevaar. Gebruik NOOIT een benzinecontainer, benzinetank, propaanaansluitslang, propaantanks of een ander brandstofitem dat kapot, doorgesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank NIET te vol. Vul alleen tot de rode vulring in het brandstoffilterscherm in de tank. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat een brand- of explosiegevaar oplevert.

Brand- en explosiegevaar. Tank de generator NOOIT bij terwijl de motor draait. Schakel ALTIJD de motor uit en laat de generator twee minuten afkoelen voordat u gaat tanken.
LET OP

Gebruik GEEN E15- of E85-brandstof in dit product. Motor- of apparatuurschade veroorzaakt door oude brandstof of E85 E15 het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87–93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• GEBRUIK GEEN E85 of E15.
• GEBRUIK GEEN gasoliemengsel.
• PAS de motor NIET aan om op alternatieve brandstoffen te draaien.
• TANK NIET binnenshuis.
• MAAK GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN
Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng ALTIJD de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator tankt. Laat de generator vijf minuten draaien, zodat de stabilisator het hele brandstofsysteem kan behandelen.

DE BRANDSTOFTANK VULLEN

1. Schakel de generator UIT en laat deze minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Reinig de omgeving rond de brandstofdop en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.
4. Voeg langzaam de aanbevolen brandstof toe. Vul de tank NIET te vol. Vul alleen tot de rode maximale vulring op het brandstoffilterscherm dat zichtbaar is in de vulhals.

5. Installeer de brandstofdop.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Reinig het brandstoffilterscherm van vuil vóór en na elke tankbeurt. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

DE BATTERIJ AANSLUITEN
Er is een snelaansluitstekker op de batterij voorgeïnstalleerd. Verwijder de kabelbinder die de stekkers vasthoudt en duw vervolgens stevig om ze aan te sluiten.

Opmerking: De generator is uitgerust met een batterij-oplaadfunctie. Zodra de motor draait, wordt de batterij langzaam opgeladen.

WERKING

LOCATIE GENERATOR
Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een vergif dat u niet kunt zien of ruiken.
NOOIT binnenshuis gebruiken, in een huis of garage, ZELFS NIET als deuren en ramen openstaan.

Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

NOOIT de generator gebruiken in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Risico op elektrocutie. Gebruik de generator NOOIT op een natte of vochtige plaats. Stel de generator NOOIT bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Als u de generator gebruikt op een ondergrond met los materiaal, zoals zand of grasresten, kan er vuil door de generator worden opgenomen dat de koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.
De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook als hij niet in werking is). De generator moet minstens 1,5 m (5 ft.) afstand houden van alle brandbare materialen.
NIET de generator gebruiken in de achterkant van een SUV, camper, aanhangwagen, vrachtwagenbak (gewoon, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats die onvoldoende koeling van de generator en/of de uitlaatdemper mogelijk maakt. NIET generatoren insluiten tijdens gebruik.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Denk goed na over wind- en luchtstromen bij het plaatsen van de generator.

AARDING

Risico op elektrische schokken. Het niet correct aarden van de generator kan leiden tot elektrische schokken.
LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3-polige stekkers of dubbel geïsoleerde gereedschappen en apparaten.
Het nulpunt van de generator is verbonden met het frame. Er is een permanente geleider tussen de generator (statordraad) en het frame. Als deze generator alleen wordt gebruikt met apparatuur met snoer en stekker die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat de unit wordt geaard. Andere methoden om de generator te gebruiken, kunnen echter aarding vereisen om het risico op schokken of elektrocutie te verminderen.
Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

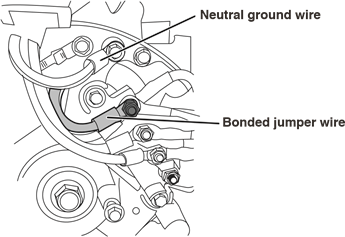

DE GEBONDEN NULPUNT VERBREKEN
Het verwijderen van het gebonden nulpunt schakelt de GFCI-beveiliging van de 5-20R-stopcontacten uit. Het gebonden nulpunt mag alleen onder specifieke omstandigheden worden verwijderd. Raadpleeg een gekwalificeerde elektricien om te bepalen of uw situatie vereist dat u het gebonden nulpunt loskoppelt.

1. Verwijder de afdekking van de alternator.
2. Verwijder de gebonden verbindingsdraad en installeer de moer opnieuw.

3. Verwijder de moer waarmee de nuldraad is bevestigd en bevestig de gebonden verbindingsdraad. Installeer de moer opnieuw.

4. Installeer de afdekking van de alternator opnieuw.

Breng een nieuw label "NEUTRAAL NIET-GEBONDEN" aan over het label "NEUTRAAL GEBONDEN AAN FRAME" aan de voorkant van het bedieningspaneel.

WERKING OP GROTE HOOGTE
Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt ongeveer 3,5% verminderd per 1000 voet hoogte vanaf zeeniveau.
Aanpassing voor grote hoogte is vereist voor gebruik op hoogten van meer dan 1524 m (5000 ft.). Werking zonder deze aanpassing zal leiden tot verminderde prestaties, een hoger brandstofverbruik en hogere emissies.
LET OP
Gebruik de generator NIET op hoogten onder 762 m (2000 ft.) met de set voor grote hoogte geïnstalleerd. Er kan schade aan de motor optreden.
Carburateurset voor grote hoogte: onderdeelnummer 518063

STARTEN OP AFSTAND

Controleer of de omgeving rond de generator vrij is voordat u de generator op afstand start.
De sleutelhanger voor starten op afstand die bij de generator wordt geleverd, moet aan de trekstartergreep of het bedieningspaneel worden bevestigd. Als uw unit zonder sleutelhanger is geleverd, neem dan contact op met de klantenservice van Westinghouse.
De generator kan op afstand worden gestart tot op 30 meter met behulp van de sleutelhanger voor starten op afstand.
Opmerking: Naarmate de batterijen in de sleutelhanger voor starten op afstand leeg raken, zal de operationele afstand afnemen.

DE AFSTANDSBEDIENING KOPPELEN
Vervangende batterijen voor de afstandsbediening: (2) CR2016
Vervangende afstandsbediening: onderdeelnummer 100714A
Als de sleutelhanger voor starten op afstand wordt vervangen of opnieuw moet worden gekoppeld aan de generator, volg dan deze procedure.

1. Zet de batterijschakelaar van de generator in de AAN-stand (ON).
   Het stroomindicatielampje gaat branden.

2. Houd de rode Pairing (Koppelen)-knop aan de zijkant van het bedieningspaneel ingedrukt totdat de START/STOP (START/STOP)-knop oplicht.

3. Houd de STOP (STOP)-knop op de sleutelhanger ingedrukt totdat de START/STOP (START/STOP)-knop niet meer oplicht. Laat de knop los. De START/STOP (START/STOP)-knop licht op nadat de knop is losgelaten.

4. Houd de START (START)-knop op de sleutelhanger ingedrukt totdat de START/STOP (START/STOP)-knop niet meer oplicht. Laat de knop los. De START/STOP (START/STOP)-knop licht op nadat de knop is losgelaten.
5. Druk op de Pairing (Koppelen)-knop aan de zijkant van het bedieningspaneel totdat de START/STOP (START/STOP)-knop niet meer oplicht. Laat de knop los.
6. Zet de batterijschakelaar van de generator in de UIT-stand (OFF). De afstandsbediening is nu gekoppeld.

INLOOPPERIODE
Voor een goede inloop mag u tijdens de eerste vijf bedrijfsuren NIET meer dan 50% van het nominale vermogen (3750 watt) gebruiken.
Varieer de belasting af en toe om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te helpen plaatsen.

VOORDAT U DE GENERATOR START
Controleer of:

• De generator op een veilige, geschikte plaats staat.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor is gevuld met olie.
• Alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

DE MOTOR STARTEN

1. Controleer of er benzine in de brandstoftank zit.
2. Draai de brandstoftankkraan in de AAN-stand (ON).

3. Zet de batterijschakelaar in de AAN-stand (ON).
4. Kies de startmethode:
   1. Starten op afstand: Houd de START (START)-knop op de sleutelhanger voor starten op afstand één seconde ingedrukt.
      Opmerking: Generatoren die zijn uitgerust met starten op afstand, moeten opnieuw worden gestart met de START/STOP (START/STOP)-schakelaar op het bedieningspaneel nadat er een automatische uitschakeling heeft plaatsgevonden.
   2. Starten met een drukknop: Houd de START/STOP (START/STOP)-knop van de motor twee seconden ingedrukt.
   3. Starten met trekstarter: Sluit de choke handmatig als de motor koud is. Pak de trekstartergreep stevig vast en trek er langzaam aan totdat u meer weerstand voelt, en trek er vervolgens snel aan.
      Opmerking: Tijdens het starten met een drukknop of op afstand stelt de motor automatisch de choke in en begint de startprocedure. Als de motor niet start, zal de generator nog twee keer proberen de motor te starten.


DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en ontkoppel ze.

   Start of stop de generator NOOIT met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen van de motor te stabiliseren.
3. Houd de START/STOP (START/STOP)-knop één seconde ingedrukt of druk op STOP (STOP) op de sleutelhanger voor starten op afstand gedurende één seconde.
   Opmerking: Als alternatief, als de generator niet vaak wordt gebruikt, draait u de brandstoftankkraan naar de UIT-stand (OFF) om de hoeveelheid restbrandstof die in de vlotterbak van de carburateur achterblijft, te beperken. De motor stopt wanneer de brandstof in de carburateur en de brandstofleiding op is.
4. Zet de batterijschakelaar in de UIT-stand (OFF).
5. Draai bij gebruik van LPG de kraan van de propaantank in de volledig gesloten stand.

GEBRUIKSFREQUENTIE
Als de generator op een onregelmatige of intermitterende basis wordt gebruikt (meer dan een maand vóór het volgende gebruik), raadpleeg dan de hoofdstukken Batterijonderhoud en Opslag van deze handleiding voor informatie over het opladen van de batterij en brandstofdegradatie.

AC-STROOMONDERBREKERS
De stroomonderbrekers schakelen automatisch uit als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact.
Als een AC-stroomonderbreker automatisch uitschakelt, controleer dan of het apparaat correct werkt en of het het nominale laadvermogen van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer inschakelt.

GENERATORCAPACITEIT
LET OP
Overbelast de capaciteit van de generator NIET. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.
Zorg ervoor dat de generator voldoende continu (lopend) en piek (start) watt kan leveren voor de items die u tegelijkertijd van stroom voorziet.
Er moet rekening worden gehouden met de totale stroomvereisten (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden meestal informatie over de classificatie in de buurt van het model- of serienummer.
Om de stroomvereisten te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
2. Tel de continue (lopende) watts van deze items op. Dit is de hoeveelheid vermogen die de generator moet produceren om de items draaiende te houden. Zie de wattagereferentietabel op de volgende pagina.
3. Schat hoeveel piek (start) watts u nodig hebt. Piekvermogen is de korte stroomstoot die nodig is om elektrisch aangedreven gereedschappen of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen de items met de hoogste extra piekvermogen op te tellen bij het totale nominale vermogen van stap 2.

Voorbeeld:

Gereedschap of apparaat	Lopend vermogen*	Startvermogen*
RV-airconditioner (11.000 BTU)	1010	1600
TV (buistype)	300	0
RV-koelkast	180	600
Radio	200	0
Licht (75 watt)	300	0
Koffiezetapparaat	600	0
	2590 Totaal lopend vermogen*	1600 Hoogste startvermogen*
	Totaal lopend vermogen	2590
	Hoogste startvermogen	+ 1600
	Totaal benodigd startvermogen	4190

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

STROOMBEHEER
Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets op de generatoraansluitingen zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door achtereenvolgens belastingen toe te voegen als volgt:

1. Start de motor zoals beschreven in deze handleiding, zonder dat er iets op de generator is aangesloten.
2. Sluit de eerste belasting aan en schakel deze in, bij voorkeur de grootste belasting die u hebt.
3. Laat het generatorvermogen stabiliseren (de motor loopt soepel en het aangesloten apparaat werkt naar behoren).
4. Sluit de volgende belasting aan en schakel deze in.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stappen 4 en 5 voor elke extra belasting.

Wattagereferentie

Gereedschap of apparaat	Geschat lopend vermogen*	Geschat startvermogen*
Gloeilampen (4 stuks x 75 watt)	300	0
TV (buistype)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Bronpomp (1/3 pk)	1000	2000
Kachel (1/2 pk)	800	2350
Radio	200	0
Boormachine (3/8", 4 ampère)	440	600
Cirkelzaag (heavy duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks in huis lopen, verhogen het risico op koolmonoxidevergiftiging via eventuele openingen. Als een verlengkabel die rechtstreeks uw huis binnenloopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in huis. Gebruik ALTIJD koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, moet u ervoor zorgen dat de generator zich in een open ruimte buiten bevindt, ver weg van bewoonde ruimtes en dat de uitlaat van u af is gericht.

Brand- en elektrocutiegevaar. Gebruik NOOIT versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.
Voordat u een AC-apparaat of netsnoer op de generator aansluit:

• Gebruik geaarde verlengkabels, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of netsnoeren kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische waarde van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

AFMETINGEN VERLENGKABEL
Gebruik alleen geaarde verlengkabels met 3 pinnen die zijn gemarkeerd voor buitengebruik en die zijn beoordeeld voor de elektrische belasting.

Totale stroomsterkte	Minimale dikte, geschikt voor buiten
	Tot 15 M Tot 30 M
Tot 10A
Tot 15A
Tot 20A
Tot 30A
Tot 35A

ST-SCHAKELAAR
De wGen7500 is compatibel met de ST Switch, die afzonderlijk wordt aangeschaft. Wanneer de netstroom is ingeschakeld, levert deze stroom (tot 120V @ 20A) aan de apparaten die zijn aangesloten op het 5-20R-stopcontact op de ST Switch. Wanneer de netstroom uitvalt, schakelt de ST Switch automatisch de ingangsstroom over van netstroom naar generatorstroom. Wanneer de netstroom is hersteld, schakelt de ST Switch de ingangsstroom terug naar netstroom. Ga naar www. westinghouseoutdoorpower.com voor meer informatie.

VERVOEREN

Gewichtsrisico. ZORG ALTIJD voor assistentie bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voordat u hem vervoert.
• Als u op LPG werkt, draai dan de klep van de propaantank volledig dicht.
• Koppel de LPG/propaanslang los van de generator en de propaantank.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen het vaste frame van de generator om het apparaat op te tillen of om lastbeperkingen zoals touwen of spanbanden te bevestigen.NIET proberen de generator op te tillen of vast te zetten door andere onderdelen vast te houden.
• Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voordat u hem vervoert.
• De generatorwielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.
• De generatorwielen (indien aanwezig) zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.
• Gebruik de uitschuifbare handgreep voor handmatig transport door één persoon. Gebruik de handgreep alleen als de generator UIT staat, stilstaat en op een horizontaal oppervlak rust.NIET de handgreep gebruiken om de generator volledig van de grond te tillen, te slepen of om hem op zijn kop te zetten.

Brandgevaar. Zet de generator NIET op zijn kop of op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

ONDERHOUD

Per ongeluk opstarten. Koppel de bougiestekker los van de bougie en koppel de snelaansluitingen van de accu los wanneer u onderhoud aan de generator uitvoert.

ONDERHOUDSSCHEMA
Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Houd de uur- of kalenderintervallen aan, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

Voor elk gebruik

Motorolie controleren

Na de eerste 25 uur of de eerste maand

Motorolie vervangen

Na 50 uur of elke 6 maanden

Motorolie vervangen1 Luchtfilter reinigen2

Na 100 uur of elke 6 maanden

Vonkenvanger controleren/reinigen Bougie controleren/reinigen Brandstofkleponderhoud Klepspeling controleren/afstellen[1]

Na 300 uur of elk jaar

Bougie vervangen Luchtfilter vervangen

¹ Vervang de olie elke maand bij zware belasting of bij hoge temperaturen.
² Vaker reinigen in vuile of stoffige omstandigheden.
Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
³ Het wordt aanbevolen om de service te laten uitvoeren door een geautoriseerde Westinghouse-service dealer.

Onderhoudscode	Vereist onderhoud
P25	Motorolie vervangen
P50	Motorolie vervangen, luchtfilter reinigen
P100	Motorolie vervangen Luchtfilter reinigen Brandstofkleponderhoud Klepspeling controleren/afstellen

VERVANGINGSONDERDELEN VOOR ONDERHOUD

Omschrijving	Onderdeelnummer
Luchtfilter	5205
Koperen ring oliedrainplug	94004
Vonkenvanger	6866
Accu, 9,0 AH	511008
Bougie	97108 (F7TC)

LUCHTFILTERONDERHOUD

Brandgevaar. Gebruik NOOIT benzine of andere brandbare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk zeepsop om het luchtfilter te reinigen.
Het luchtfilter moet na elke 50 bedrijfsuren of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak de bovenste en onderste klemmen los en verwijder vervolgens de luchtfilterafdekking.

3. Verwijder de luchtfilters. Gebruik perslucht om het grove luchtfilter te reinigen.
   Opmerking: Het schuimluchtfilterelement is met olie doordrenkt. Gebruik een geschikte reinigingscontainer.
   LET OP
   Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
4. Verwijder het schuimluchtfilter en was het door het element onder te dompelen in een oplossing van huishoudelijk zeepsop en warm water. Knijp langzaam in het schuim om het grondig te reinigen.
   LET OP
   Draai of scheur het schuimluchtfilterelement NIET tijdens het reinigen of drogen. Oefen alleen een langzame maar stevige knijpbeweging uit.
5. Spoel het luchtfilterelement af door het onder te dompelen in schoon water en langzaam te knijpen. Laat het filter grondig drogen.

   LET OP
   Vervuilen NIET. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een juiste verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

6. Dompel het schuimluchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter zit.
7. Installeer het schuimluchtfilter in de behuizing en vervolgens het grove luchtfilter. Installeer de luchtreinigerdeksel en zet vast met de dekselklemmen.

CONTROLE MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
LET OP
Gebruik ALTIJD de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of de levensduur van de motor verkorten.
Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker.
De omgevingstemperatuur beïnvloedt de prestaties van de motorolie. Wijzig het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil vóór elk gebruik of elke 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek schoon rond de oliepeilstok en verwijder vervolgens de peilstok.

3. Veeg de peilstok schoon en steek deze vervolgens in de olievulhals zonder hem vast te schroeven. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt tussen de lage (L) en hoge (H) markeringen op de peilstok.

4. Als het peil laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het peil zich tussen de L- en H-markeringen op de peilstok bevindt. Vul NIET te veel. Als het peil boven de volle markering op de peilstok staat, tap dan de olie af om het oliepeil tot de volle markering te verlagen.
5. Plaats de oliepeilstok terug en draai hem handvast aan.

MOTOROLIE VERVERSEN
Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, ververs de olie dan vaker. Ververs de olie terwijl de motor nog warm is van gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek schoon rond de oliepeilstok. Verwijder de peilstok en veeg hem schoon.

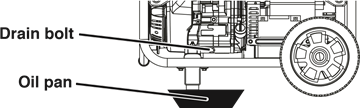

3. Plaats een olieopvangbak (of een geschikte container) onder de oliedrainbout.
4. Verwijder met een sleutel van 10 mm de oliedrainbout en laat de olie weglopen.

5. Installeer de oliedrainbout en draai hem stevig vast.
   Opmerking: Een nieuwe koperen ring voor de oliedrainplug wordt aanbevolen bij elke olieverversing.
6. Giet langzaam olie in de olievulhals totdat het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel.
   Maximale oliecapaciteit: 1,16 kwart (1,1 liter)
7. Plaats de oliepeilstok terug en draai hem handvast aan.

LET OP
Vervuilen NIET. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een juiste verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIEONDERHOUD
Inspecteer en reinig de bougie na elke 100 bedrijfsuren of zes maanden. Vervang de bougie na 300 bedrijfsuren of elk jaar.
LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatig stationair draaien, overslaan of kan voorkomen dat de motor start.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiestekker door de stekker stevig recht van de motor af te trekken.
3. Reinig het gebied rond de bougie.
4. Verwijder de bougie met de meegeleverde bougiedopsleutel.
   LET OP
   Oefen NOOIT zijdelingse belasting uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.
5. Inspecteer de bougie. Vervang deze als de elektroden putten vertonen, verbrand zijn of als de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
6. Meet de elektrodenafstand van de bougie met een draadachtige voelermaat. Corrigeer indien nodig de opening door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)

7. Installeer de bougie voorzichtig met de hand en draai vervolgens nog 3/8 tot 1/2 slag vast met de bougiesleutel.
8. Bevestig de bougiestekker.

ONDERHOUD VONKENVANGER
Laat de uitlaatdemper volledig afkoelen voordat u de vonkenvanger onderhoudt. Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Als de vonkenvanger niet wordt gereinigd, leidt dit tot een verminderde motorprestatie.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder de schroeven van de afdekking en de uitlaatdemperafdekking. Gebruik een schroevendraaier om de vonkenvanger te verwijderen.

3. Verwijder voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een draadborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Vervang de vonkenvanger als deze beschadigd is.
4. Installeer de vonkenvanger en de uitlaatdemperafdekking opnieuw.

BATTERIJONDERHOUD

Explosiegevaar. Batterijen stoten explosieve gassen uit tijdens het opladen. Houd vuur en vonken uit de buurt.
De batterij die bij de generator is geleverd, is volledig opgeladen. Een batterij kan een deel van de lading verliezen als deze langere tijd niet wordt gebruikt.
Opmerking: eenmaal gestart, laadt de generator de batterij op na 30-60 minuten gebruik.
De meegeleverde druppellader kan aangesloten blijven en houdt de batterij voor onbepaalde tijd op peil. Een rood lampje op de lader geeft aan dat het opladen bezig is. Een groen lampje geeft aan dat het opladen is voltooid. Laad op een droge plaats op.

1. Steek de oplader in de batterij-oplaadpoort op het bedieningspaneel.
2. Steek het wandcontactdoos-uiteinde van de batterijlader in een 120 volt AC-wandcontactdoos.

BATTERIJ VERVANGEN

Brandgevaar. De batterij bevat zwavelzuur (elektrolyt) dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming wanneer u in de buurt van de batterij werkt. Houd kinderen uit de buurt van de batterij.

Batterijpolen, aansluitingen bevatten lood en loodverbindingen. Was uw handen na het hanteren.

1. Maak de bout op de batterij-vasthoudplaat los en verwijder deze en draai de plaat naar buiten.
2. Koppel de snelkoppelingsstekkers los en verwijder de batterij uit het apparaat.
3. Koppel de snelkoppelingskabelgeleiders los van de batterij.
4. Sluit op de vervangende batterij de witte (-) snelkoppelingskabel aan op de negatieve pool van de batterij. Schuif de rubberen hoes over de verbindingshardware.
5. Sluit de rode (+) snelkoppelingskabel aan op de positieve pool van de batterij. Schuif de rubberen hoes over de verbindingshardware.
6. Plaats de batterij in de generator. Plaats de batterij-vasthoudplaat terug en draai de bout vast.
7. Sluit de snelkoppelingsstekker aan.

LET OP
Voer de gebruikte batterij op de juiste manier af volgens de richtlijnen die zijn opgesteld door uw lokale of nationale overheid.

OPSLAG
Een goede opslagvoorbereiding is vereist voor een probleemloze werking en een lange levensduur van de generator.
LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaat. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor na een langere opslagperiode mogelijk niet meer start. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator continu te gebruiken. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen service vereist.
2 tot 6 maanden	Vul met verse benzine en voeg benzine-stabilisator toe. Tap de vlotterbak van de carburateur af.
6 maanden of langer	Tap de brandstoftank en de vlotterbak van de carburateur af.

KORTE TERMIJNOPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Als u op LPG werkt, draai dan de propaantankklep naar de volledig gesloten positie en koppel de LPG/propaanslang los van de generator en de propaantank.
• Plaats alle beschermhoezen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder vuil van de koelopeningen van de uitlaatdemper.
• Bewaar de generator op een goed geventileerde, droge plaats, uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonkenproducerende elektromotor of waar elektrisch gereedschap wordt bediend.
• Bewaar de generator, benzine of propaantanks NIET in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontsteking hebben.
• Met de motor en het uitlaatsysteem koel en alle oppervlakken droog, bedek de generator om stof buiten te houden. Gebruik GEEN plastic zeil als stofkap. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJNOPSLAG
Zelfs op de juiste manier gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze langere tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, tap dan de vlotterbak af om gom- en vernisvorming in de carburateur te voorkomen.

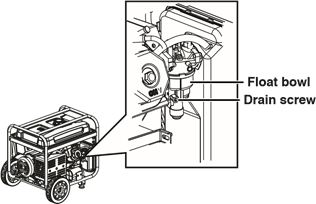

DE VLOTTERBAK AFTAPPEN

1. Draai de brandstoftankklep naar de OFF (UIT) stand.
2. Zoek de aftapschroef aan de onderkant van de vlotterbak van de carburateur.

3. Plaats een geschikte benzinecontainer onder de aftapschroef om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.

DE BRANDSTOFTANK AFTAPPEN
Als u de generator langer dan zes maanden opslaat, tap dan de brandstoftank af om brandstofscheiding, -verslechtering en -afzettingen in het brandstofsysteem te voorkomen.

1. Schroef de brandstoftankdop los. Verwijder het brandstofzeeffilter door het iets samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet inbegrepen) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
3. Installeer het brandstofzeeffilter en de brandstoftankdop terug.
4. Start de generator en laat deze draaien totdat de generatormotor stopt.
5. Zet de batterijschakelaar in de OFF (UIT) stand.
6. Koppel de snelkoppelingsstekkers van de batterij los.
7. Verwijder de bougie.
8. Doe een theelepel motorolie in de cilinder en trek aan de terugslaghandgreep tot er weerstand wordt gevoeld. In deze positie komt de zuiger omhoog tijdens de compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de terugslaghandgreep voorzichtig terugkeren.

BRANDSTOFKLEPONDERHOUD
De brandstofklep is uitgerust met een brandstofbezinkbeker, zeef en o-ring. De brandstofklep vereist geen onderhoud als het apparaat op de juiste manier wordt onderhouden met verse, schone brandstof. Als er problemen met brandstof moeten worden opgelost, voer dan brandstofkleponderhoud uit.

1. Laat de generator volledig afkoelen.
2. Zet de brandstofklep in de OFF (UIT) stand.
3. Verwijder de bezinkbeker van de brandstofklep. Verwijder de o-ring en zeef.

4. Was de bezinkbeker, o-ring en zeef in een niet-ontvlambaar oplosmiddel. Droog grondig.
5. Plaats de zeef en o-ring in de brandstofklep. Installeer de bezinkbeker en draai deze goed vast.
6. Zet de brandstofklep in de ON (AAN) stand en controleer op lekkage. Vervang de brandstofklep als er lekkage is.
7. Plaats de bougie terug. Laat de bougiekap losgekoppeld om onbedoeld starten te voorkomen.

KLEPSPILING
LET OP
Het controleren en aanpassen van de klepspeling moet gebeuren wanneer de motor koud is.

1. Verwijder het kleppendeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door langzaam aan de terugslaghendel te trekken. Kijkend door het bougiegat, moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten op BDP bij de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


   	Inlaatklep	Uitlaatklep
   Klepspeling	0.0031 – 0.0047 in (0.08 – 0.12 mm)	0.0051 – 0.0067 in (0.13 – 0.17 mm)
   Koppel	8-12 N•m	8-12 N•m

6. Als een aanpassing nodig is, houd dan het tuimelaarspunt vast en draai de stelmoer van het draaipunt los.
7. Draai het tuimelaarspunt om de gespecificeerde speling te verkrijgen. Houd het tuimelaarspunt vast en draai de stelmoer van het draaipunt opnieuw vast tot het gespecificeerde koppel.
   Koppel: 106 inch-pound (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het kleppendeksel en de bougie.

PROBLEMEN OPLOSSEN

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Batterijschakelaar in de OFF-stand.	Zet de batterijschakelaar in de ON-stand.
	Geen brandstof.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft generator gestopt.	Als de LED voor laag oliepeil brandt, zet dan de batterijschakelaar in de OFF-stand. Voeg motorolie toe.
	Bougie nat met brandstof (overstroomde motor).	Wacht vijf minuten. Zet de batterijschakelaar in de OFF-stand. Trek meerdere keren snel aan de terugslaghendel. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, uitval van de brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	Batterij leeg.	Gebruik de terugslaghendel om de generator te starten.
		Laad de batterij op.
	Choke gedeeltelijk open of gesloten als gevolg van een zwakke of losgekoppelde batterij.	Stel de choke handmatig in. Zie het hoofdstuk Onderhoud.
	CO-sensor verwijderd of aangepast.	Terugkeren naar de originele configuratie
	CO-sensor geactiveerd of systeemfout opgetreden.	Verplaats de generator / Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 9443571.
Motor start, maar valt dan uit	Geen brandstof.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft onvoldoende vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Brandstoffilter verstopt, storing in het brandstofsysteem, uitval van de brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of valt weg bij belasting	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel enkele apparaten los.
	Defecte elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, uitval van de brandstofpomp, ontstekingsstoring, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY LED is UIT en OVERLOAD LED is AAN.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defecte elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

UITGEBREIDE WEERGAVEN

UITGEBREIDE WEERGAVEN EN ONDERDELENLIJSTEN

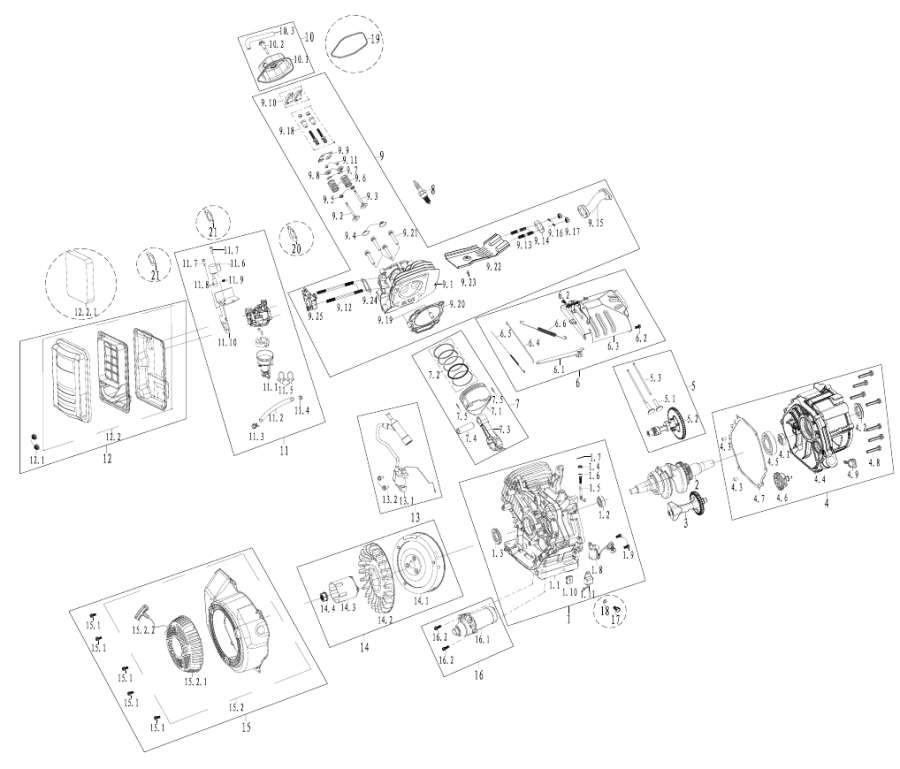

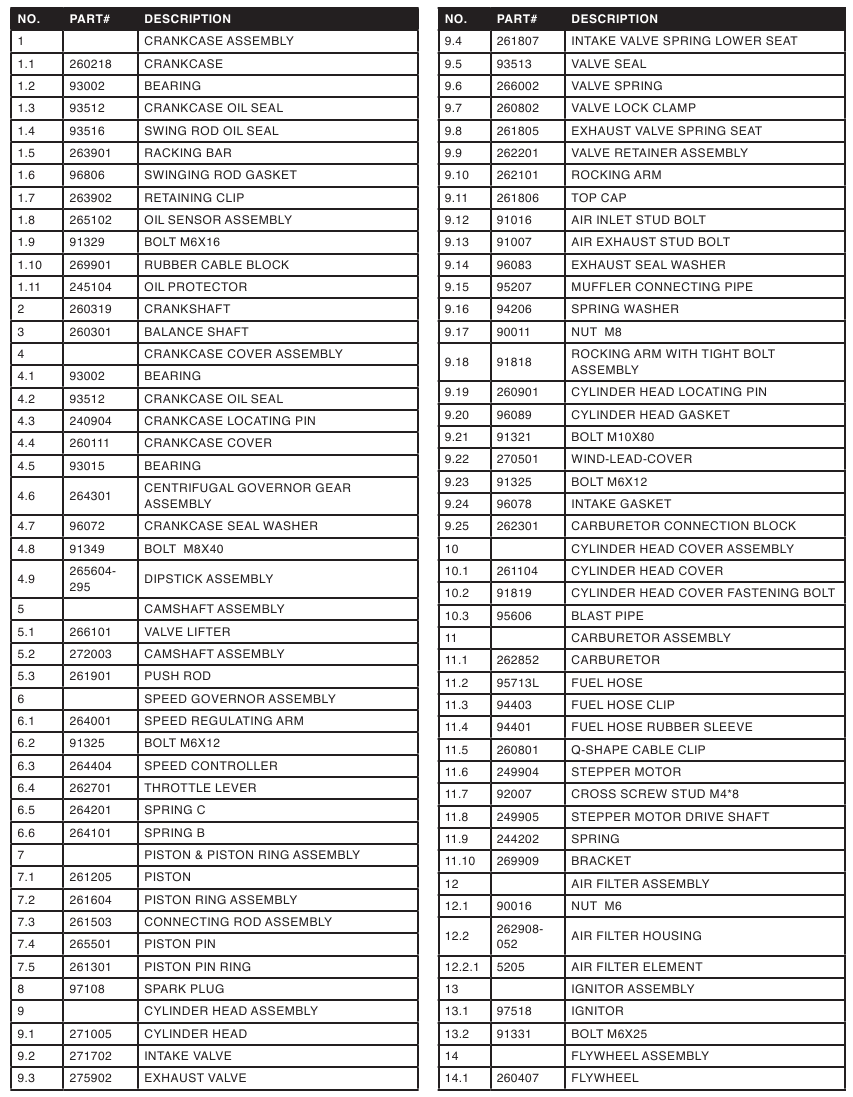

UITGEBREIDE WEERGAVE A

UITGEBREIDE WEERGAVE A

NR.	ARTIKELNR.	BESCHRIJVING
14.2	264601	IMPELLER
14.3	264501	STARTERPOELIE
14.4	90004	MOER VLIEGWIEL
15		TERUGSLAGSTARTER-SAMENSTEL
15.1	91325	BOUT M6X12
15.2	264738- 221B	STARTER-SAMENSTEL
15.2.1	5910-221	TERUGSLAGSTARTER
15.2.2	5943	HANDGREEP
16		STARTERMOTOR-SAMENSTEL
16.1	97415	STARTMOTOR
16.2	91348	BOUT M8*35
17	91817	OLIEAFTAPBOUT
18	94004	RING OLIEAFTAPBOUT
19	96075	RING AFDICHTING CYLINDERKOPDEKSEL
20	96081	CARBURATEURPAKKING
21	96086	LUCHTFILTERPAKKING

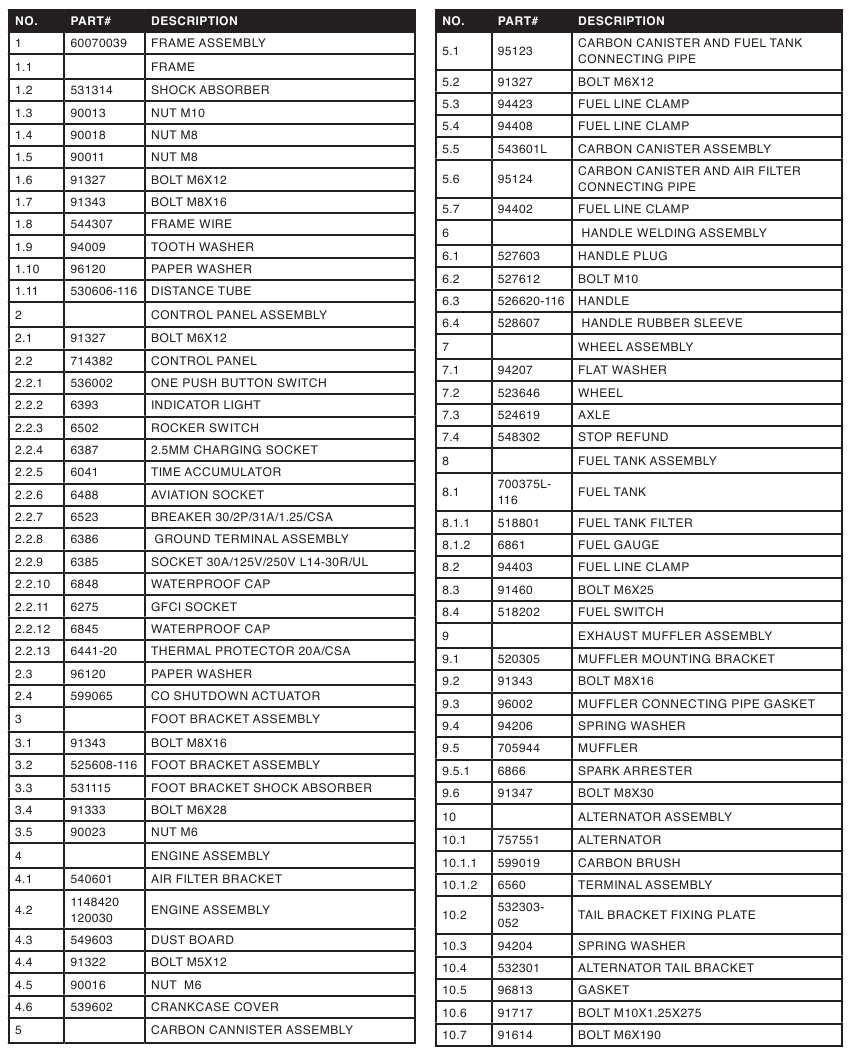

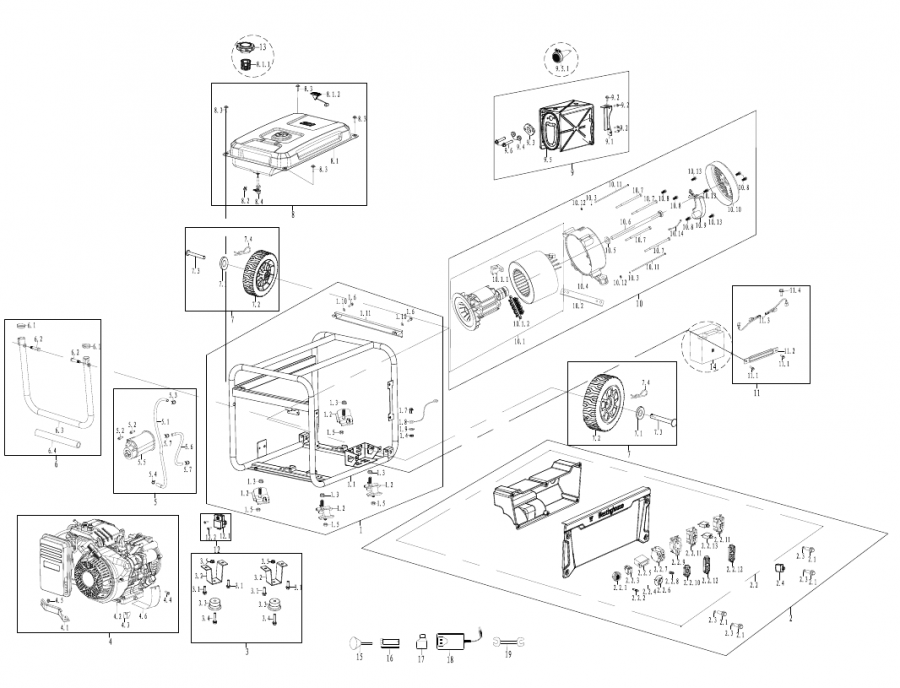

UITGEBREIDE WEERGAVE B

UITGEBREIDE WEERGAVE B

NR.	ARTIKELNR.	BESCHRIJVING
10.8	91322	BOUT M5X12
10.9	534813	AVR
10.10	533302- 221	ACHTERKAP ALTERNATOR
10.11	91512	BOUT M5X230
10.12	90009	MOER M5
10.13	91323	BOUT M5X16
10.14	544610	KORTE DRAAD
11		BATTERIJBEUGEL-SAMENSTEL
11.1	91327	BOUT M6X12
11.2	542614-116 BATTERIJDRUKPLAAT
11.3	512058	BATTERIJBEDRADING-SAMENSTEL
11.4	91325	BOUT M6X12
12		CO-MODULE-SAMENSTEL
12.1	599064	CO-MODULE
12.2	92270	KRUISKOP SCHROEF M4*16
13	519215	BRANDSTOFDOP
14	511008	BATTERIJ
15	99504	TRECHTER
16	99010	BOUGIESLEUTEL
17	99546	OLIEFLACON
18	511076	OPLADER
19	99025	SLEUTEL

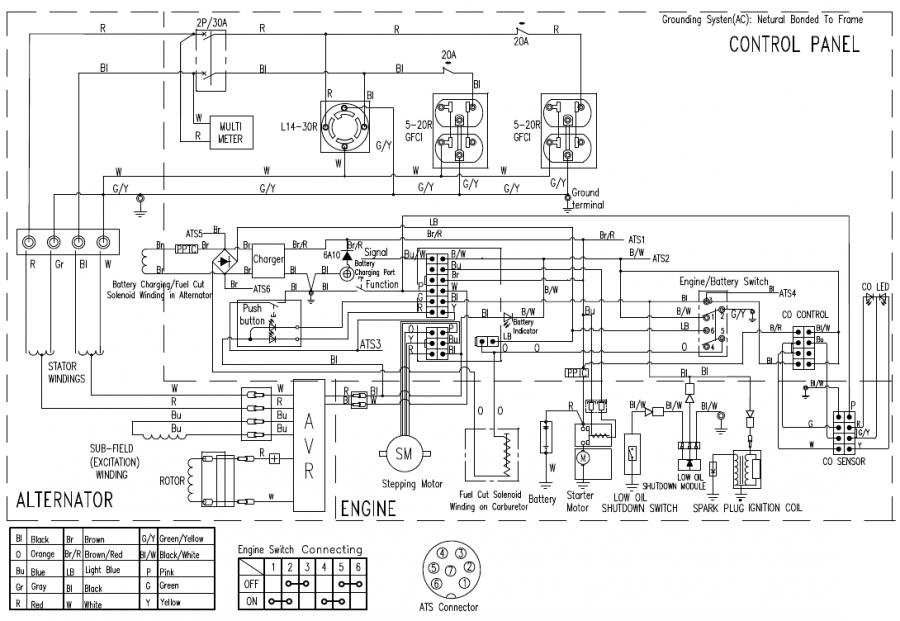

SCHEMATISCHE WEERGAVEN

BRENG DIT PRODUCT NIET TERUG NAAR DE WINKEL
Als u vragen heeft of hulp nodig heeft, bel dan de klantenservice op 855-944-3571.

Referenties

• Garantie Registratie | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WGen7500c - Handleiding invertergenerator

Beschikbare talen
