INLEIDING

Het bedienen, onderhouden en servicen van deze apparatuur kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.


Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsmaatregelen in deze handleiding kan leiden tot ernstig letsel of de dood.
BEWAAR DEZE INSTRUCTIES

SPECIFICATIES

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het terug worden gebracht binnen dit bereik voordat het in gebruik wordt genomen. Dit product moet ALTIJD buiten worden gebruikt in een goed geventileerde ruimte en ver van deuren, ramen en andere ventilatieopeningen. Maximaal wattage en stroom zijn onderhevig aan en worden beperkt door factoren zoals BTU-gehalte van de brandstof, omgevingstemperatuur, hoogte, motoromstandigheden, enz. Het maximale vermogen neemt af met ongeveer 3,5% per 1.000 voet boven zeeniveau en neemt ook af met ongeveer 1% per 10°F (6°C) boven 60°F (16°C) omgevingstemperatuur.

PRODUCTREGISTRATIE
Voor probleemloze garantiedekking is het belangrijk om uw Westinghouse-generator te registreren. U kunt zich registreren door:

• Het productregistratiekaart in de doos in te vullen en op te sturen.
• Uw product online te registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• Scan de volgende QR-code met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.


• De volgende productinformatie te sturen naar: Westinghouse Outdoor Power Warranty registration 777 Manor Park Drive Columbus, OH 43228

Voor uw administratie
Aankoopdatum:
Modelnummer:
Serienummer:
Plaats van aankoop:

Bewaar uw aankoopbewijs voor probleemloze garantiedekking.

VEILIGHEID

VEILIGHEIDSDEFINITIES
De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.
Dit veiligheidswaarschuwingssymbool wordt bij de meeste veiligheidsverklaringen weergegeven. Het betekent: let op, wees alert, uw veiligheid is in het geding! Lees en respecteer de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ertoe kan leiden dat de apparatuur niet goed functioneert.
Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator op de beoogde manier te laten functioneren.

VEILIGHEIDSSYMBOLEN
Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Elektrocutiegevaar
	Verstikkingsgevaar
	Brandgevaar. Raak geen hete oppervlakken aan.
	Elektrische schokgevaar
	Brandgevaar
	Houd veilige afstand
	Hefgevaar
	Lees de instructies van de fabrikant
	NIET gebruiken in natte omstandigheden
	Aarde. Raadpleeg een elektricien om de aardingsvereisten te bepalen voor gebruik.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

Gebruik hem nooit in een huis of garage. ZELFS NIET als deuren en ramen openstaan.

Gebruik hem alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.

VEILIGHEIDSINSTRUCTIES

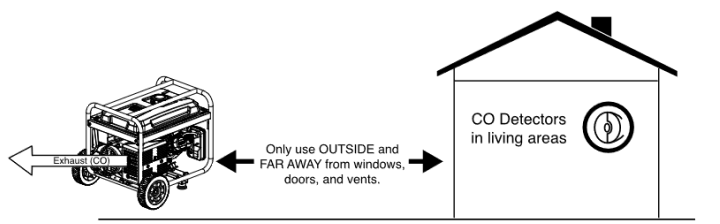

CORRECT GEBRUIK
Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen: ALLEEN buiten en uit de wind gebruiken, ver van ramen, deuren en ventilatieopeningen. Richt de uitlaatgassen weg van bewoonde ruimtes

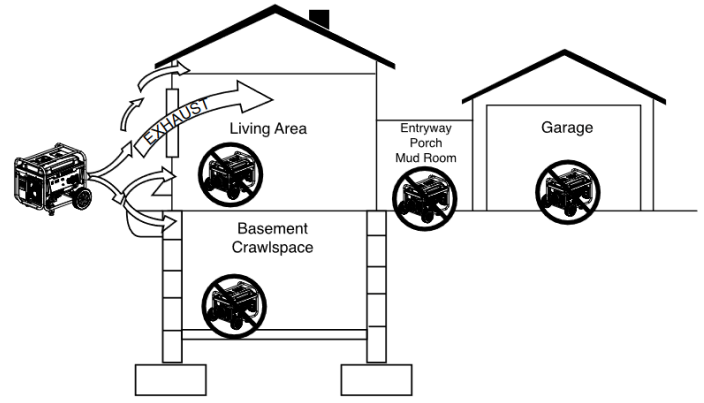

INCORRECT GEBRUIK
Niet gebruiken op een van de volgende locaties:

• In de buurt van een deur, raam of ventilatieopening
• Garage
• Kelder
• Kruipruimte
• Woonruimte
• Zolder
• Entree
• Porch
• Bijkeuken

LET OP
Installeer koolmonoxidemelders op batterijen of plug-in koolmonoxidemelders met batterijback-up in woonruimtes.

Brand- en elektrocutiegevaar. NIET aansluiten op het elektrische systeem van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige locatie. Stel de generator NOOIT bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator NOOIT om medische ondersteuningsapparatuur van stroom te voorzien.
• Bedien de generator NIET als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator NIET met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die op deze generator worden gebruikt, moeten correct geaard zijn door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich tijdens het gebruik van de generator ziek, duizelig of zwak begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt koolmonoxidevergiftiging hebben.
• Gebruik hem alleen BUITEN en ver van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de Amerikaanse Centers for Disease Control and Prevention van het ministerie van Volksgezondheid en Human Services. Uw specifieke huis- en/of windomstandigheden kunnen een extra afstand vereisen.
• Houd tijdens het gebruik en de opslag een vrije ruimte van ten minste anderhalve meter aan alle zijden van de generator, inclusief de bovenkant. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De warmte die wordt gecreëerd door de geluiddemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare voorwerpen te ontsteken.
• Raak de geluiddemper of motor NIET aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats geen lichaamsdelen of ontvlambare of brandbare materialen in het directe pad van de uitlaatgassen.
• Verwijder ALTIJD alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u hem gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
• Een omschakelaar moet worden geïnstalleerd door een erkende elektricien die is goedgekeurd door de bevoegde instantie. De installatie moet voldoen aan alle toepasselijke wetten en elektrische voorschriften.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• NIET roken bij het vullen van de generator met benzine.
• Zorg ervoor dat de gastank van de generator NIET overloopt tijdens het vullen.
• Schakel de motor uit en laat hem twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder NOOIT de brandstofdop wanneer de generator draait. Schakel de motor uit en laat de unit minimaal twee minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de warmte van de geluiddemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.

• Veeg gemorste brandstof van de unit.
• Probeer NOOIT gemorste brandstof te verbranden.
• Vul de brandstoftank NOOIT te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan eventuele gemorste vloeistoffen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik benzine NOOIT als schoonmaakmiddel.
• Bewaar containers met benzine in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine en LPG/propaan zijn zeer explosief en ontvlambaar en kunnen ernstige brandwonden of de dood veroorzaken.

• Probeer bij een gasbrand de vlam NIET te blussen als de brandstoftankklep in de AAN-stand staat. Het introduceren van een blusser in een generator met een open brandstofklep kan een explosiegevaar creëren.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel te detecteren.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

Bij het starten van de generator:

• Zorg ervoor dat de brandstofdop, het luchtfilter, de bougie, de brandstofleidingen en het uitlaatsysteem correct zijn geplaatst.
• Als u benzine op de tank morst, laat deze dan volledig verdampen voordat u hem gebruikt.
• Zorg ervoor dat de generator op een vlakke ondergrond staat voordat u hem gebruikt.

Bij het transporteren of onderhouden van de generator:

• Koppel de bougiedop los om onbedoeld starten te voorkomen.

Bij het opbergen van de generator:

• Bewaar hem uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Bewaar geen gas in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.

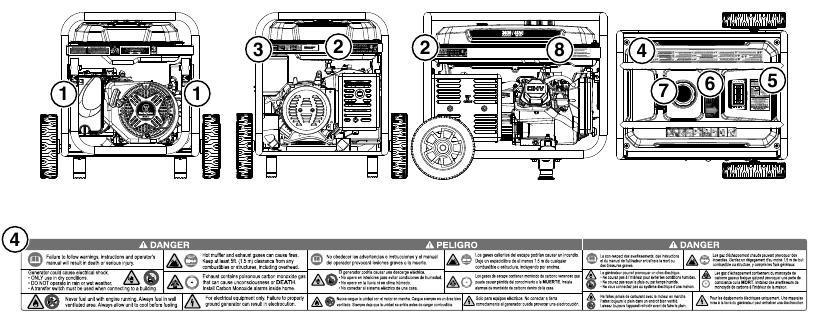

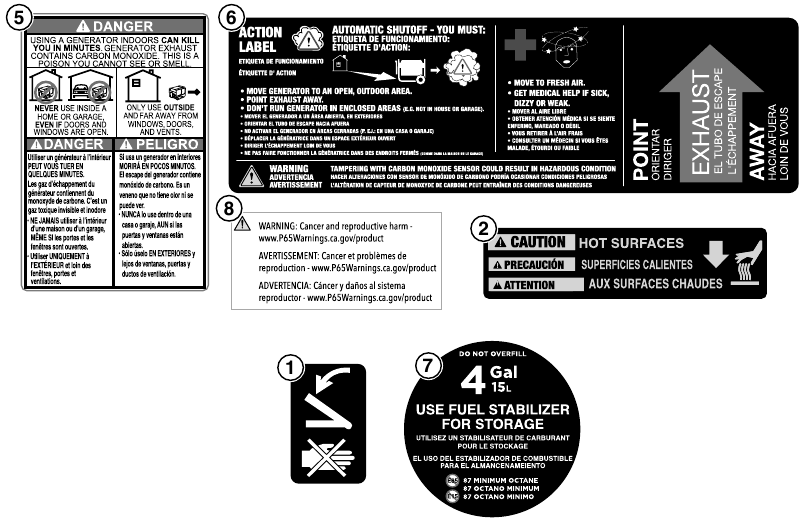

VEILIGHEIDSLABELS EN STICKERS

CO-SENSOR
De CO-sensor bewaakt de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende niveaus van CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit. De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofbronnen die worden gebruikt in het werkgebied. Als bijvoorbeeld de uitlaat van brandstofgereedschap op een generator met CO-sensor is gericht, kan een uitschakeling worden geïnitieerd als gevolg van stijgende CO-niveaus. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en heroriënteer alle extra brandstofbronnen om koolmonoxide weg te voeren van personeel en bewoonde gebouwen.
Opmerking: Generatoren die zijn uitgerust met afstandsbediening moeten opnieuw worden gestart met de START/STOP-knop (START/STOP) op het bedieningspaneel nadat een automatische uitschakeling heeft plaatsgevonden. Generatoren zijn bedoeld om buitenshuis te worden gebruikt, ver van bewoonde gebouwen en met de uitlaatgassen gericht op afstand van personeel en gebouwen. Indien misbruikt en gebruikt op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit, waarschuwt de gebruiker met een ROOD indicatielampje en instrueert de gebruiker om het actielabel te lezen voor de te nemen stappen. De CO-sensor vervangt GEEN koolmonoxidemelders. Installeer koolmonoxidemelder(s) op batterijen in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD lampje in het CO-sensor gedeelte van het bedieningspaneel, is een indicatie dat de generator verkeerd was geplaatst. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidemelders in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U kunt koolmonoxidevergiftiging hebben.

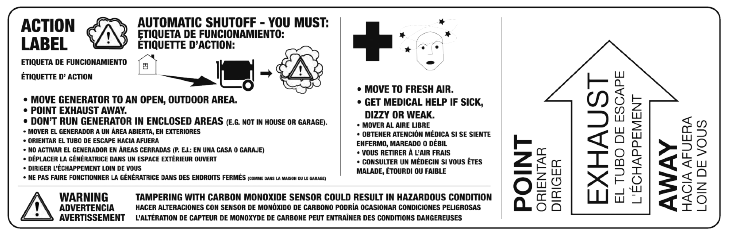

ACTIELABEL

CO AUTO-UITSCHAKELING BEDIENINGSPANEEL

CO-SENSOR INDICATIE LAMPJES

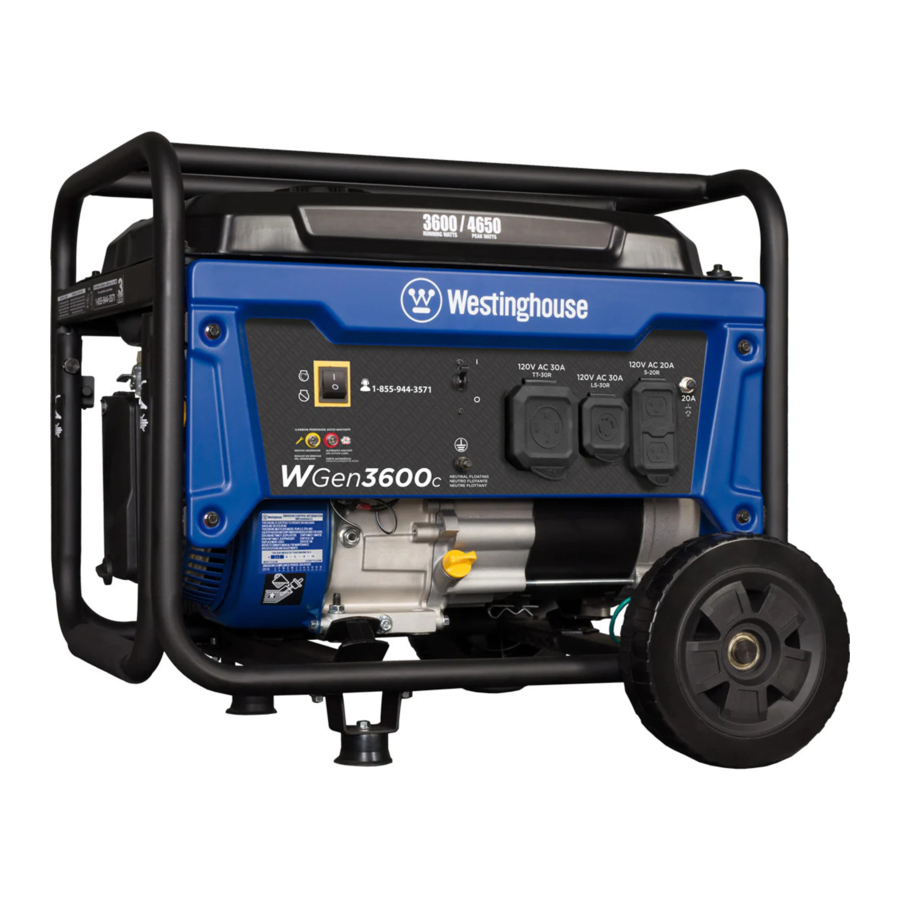

ONDERDELEN

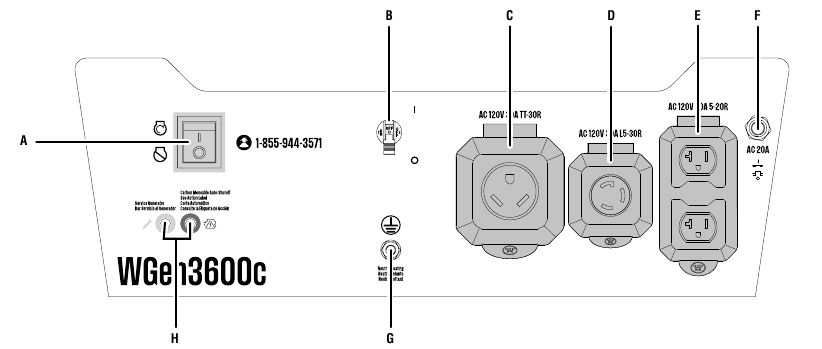

ONDERDELEN VAN HET BEDIENINGSPANEEL

1. Run/Stop Switch (Start/Stop-schakelaar): Duw naar de Run (Start)-positie om te starten of naar de Stop-positie om de generator uit te schakelen.
2. 30 Amp AC Circuit Breaker (30 Ampère AC-stroomonderbreker): De stroomonderbreker beperkt de stroom die via de NEMA L5-30R en TT-30R stopcontacten kan worden geleverd tot 30 ampère.
3. 120 Volt AC, 30 Amp NEMA TT-30R Receptacle (120 Volt AC, 30 Ampère NEMA TT-30R-stopcontact): Het stopcontact kan maximaal 30 ampère leveren.
4. 120 Volt AC, 30 Amp NEMA L5-30R Twist-Lock Receptacle (120 Volt AC, 30 Ampère NEMA L5-30R Twist-Lock-stopcontact): Het stopcontact kan maximaal 30 ampère leveren.
5. 120 Volt AC, 20 Amp Duplex NEMA 5-20R Receptacles (120 Volt AC, 20 Ampère Duplex NEMA 5-20R-stopcontacten): De stopcontacten kunnen maximaal 20 ampère leveren.

6. 20 Amp AC Circuit Breaker (20 Ampère AC-stroomonderbreker): De stroomonderbreker beperkt de stroom die via de NEMA 5-20R-stopcontacten kan worden geleverd tot 20 ampère.
7. Ground Terminal (Aardingsklem): De aardingsklem wordt gebruikt om de generator extern te aarden.
8. CO Sensor indicator lights (CO-sensorindicatielampjes): De CO-sensor controleert de ophoping van giftig koolmonoxidegas. Als toenemende concentraties CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

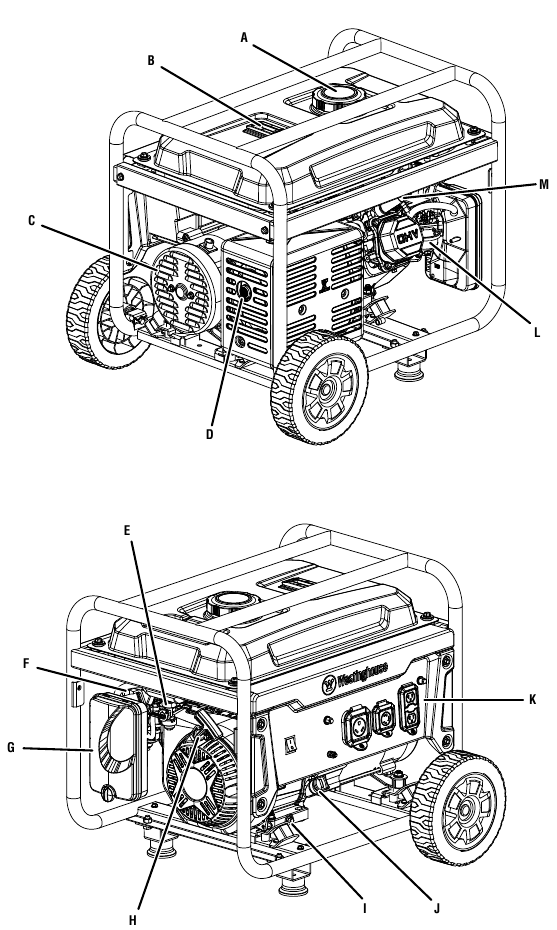

1. Brandstofdop
2. Brandstofmeter
3. Afdekking van de alternator
4. Geluidsdemper/vonkenvanger
5. Brandstoftankklep
6. Chokeklep
7. Luchtfilter
8. Terugslagstarter
9. Olieaftapbout
10. Olievul-/peilstok
11. Bedieningspaneel
12. Carburateur
13. Bougie

MONTAGE

INHOUD VAN DE DOOS

Gewichtgevaar. Zorg ALTIJD voor hulp bij het optillen van de generator.

1. Open de doos voorzichtig.
2. Verwijder en bewaar de inhoud van de doos.
3. Verwijder en gooi de verpakkingslade weg.
4. Vouw de bovenkant van de plastic zak die de generator omsluit open.
5. Snij voorzichtig de verticale hoeken van de doos in om toegang te krijgen tot de generator.
6. Recycle of verwijder de verpakkingsmaterialen op de juiste manier.

INHOUD VAN DE DOOS

• Gebruikershandleiding
• Snelstartgids
• Fles SAE 10W-30-olie
• Bougiesleutel
• Olietrechter

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

INITIËLE OLIEVULLING
LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor NIET te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Het niet toevoegen van motorolie voor het starten zal leiden tot ernstige motorschade.
LET OP
Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt. Het meegeleverde, aanbevolen olietype voor typisch gebruik is 10W-30 motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

1. Verwijder de oliepeilstok op een vlakke ondergrond.

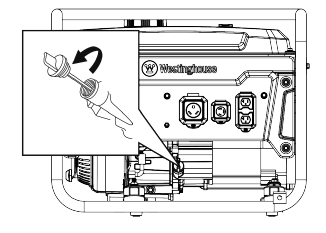

2. Voeg met behulp van de meegeleverde trechter en olie olie toe aan de olievulhals.
   Opmerking: Omdat er mogelijk restolie van de fabriek in de motor achterblijft, voegt u de olie stapsgewijs toe aan het einde van de fles om te voorkomen dat de motor te vol raakt. Zie Controle van het motoroliepeil in het onderhoudsgedeelte.
3. Plaats de oliepeilstok terug en draai hem handvast aan.

BRANDSTOF

Brand- en explosiegevaar. Gebruik NOOIT een benzinecontainer, benzinetank, propaanaansluitslang, propaantanks of enig ander brandstofitem dat kapot, gesneden, gescheurd of beschadigd is.

Brand- en explosiegevaar. Vul de brandstoftank NIET te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Brand- en explosiegevaar. Tank de generator NOOIT bij terwijl de motor draait. Schakel de motor ALTIJD uit en laat de generator twee minuten afkoelen voordat u gaat tanken.
LET OP

Gebruik GEEN E15- of E85-brandstof in dit product. Motorschade of schade aan de apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87-93 octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN mengsel van gas en olie.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.
• Tank NIET binnenshuis.
• Maak GEEN vonk of vlam tijdens het tanken.

GEBRUIK VAN BRANDSTOFSTABILISATOR
Het toevoegen van een brandstofstabilisator (niet inbegrepen) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.
Meng ALTIJD de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator gaat tanken. Laat de generator vijf minuten draaien, zodat de stabilisator het hele brandstofsysteem kan behandelen.

DE BRANDSTOFTANK VULLEN

1. Zet de generator UIT en laat deze minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
   LET OP
   Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer van binnen schoon is en in goede staat verkeert om verontreiniging van het brandstofsysteem te voorkomen.
4. Voeg langzaam de aanbevolen brandstof toe. Vul de tank NIET te vol. Vul alleen tot de rode maximale vulring op het brandstoffilter dat zichtbaar is in de vulhals.

5. Plaats de brandstofdop.

LET OP
Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.
LET OP
Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

LOCATIE VAN DE GENERATOR
Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

Gebruik de generator nooit in een huis of garage. ZELFS NIET als deuren en ramen open zijn.

Gebruik de generator alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.
Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, behuizingen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Elektrocutiegevaar. Gebruik de generator NOOIT op een natte of vochtige locatie. Stel de generator NOOIT bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie.

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal, zoals zand of grasresten, kan ertoe leiden dat er vuil door de generator wordt opgenomen dat koelopeningen of het luchtinlaatsysteem kan blokkeren. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.
De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (zelfs wanneer hij niet in werking is). De generator moet minimaal 1,5 meter (5 ft) afstand hebben van al het brandbare materiaal.
Gebruik de generator NIET achter in een SUV, camper, trailer, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie die onvoldoende koeling van de generator en/of de geluidsdemper mogelijk maakt. Sluit generatoren NIET op tijdens gebruik.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Denk goed na over wind- en luchtstromen bij het plaatsen van de generator.

AARDING

Schokgevaar. Het niet correct aarden van de generator kan leiden tot elektrische schokken.
LET OP
Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3-polige stekkers, of dubbel geïsoleerde gereedschappen en apparaten.
Het nulpunt van de generator is zwevend. De aardaansluiting van de generator is verbonden met het frame van de generator, de metalen niet-stroomvoerende onderdelen van de generator en de aardaansluitingen van elk stopcontact. De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken mogelijk niet goed.
Als deze generator alleen wordt gebruikt met apparatuur met snoer en stekker die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat het apparaat wordt geaard. Andere methoden om de generator te gebruiken, vereisen mogelijk echter aarding om het risico op schokken of elektrocutie te verminderen.
Raadpleeg, voordat u de aardaansluiting gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of een lokaal bureau met jurisdictie voor lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

WERKING OP GROTE HOOGTE
Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. De output wordt met ongeveer 3,5% verminderd voor elke 1000 voet toegenomen hoogte vanaf zeeniveau.
Aanpassing op grote hoogte is vereist voor gebruik op hoogtes van meer dan 1524 m (5000 ft). Gebruik zonder deze aanpassing leidt tot verminderde prestaties, een hoger brandstofverbruik en hogere emissies.
LET OP
Gebruik de generator NIET op hoogtes onder 762 m (2000 ft) met de kit voor grote hoogte geïnstalleerd. Er kan motorschade optreden.
Carburateurkit voor grote hoogte: Onderdeelnummer 518059

WERKING

INWERKPERIODE
Voor een goede inwerking dient u tijdens de eerste vijf uur werking NIET meer dan 50% van het nominale continue vermogen (1800 watt) te gebruiken.
Varieer de belasting af en toe, zodat de statorwikkelingen kunnen opwarmen en afkoelen, wat helpt bij het plaatsen van de zuigerveren.

VOORDAT U DE GENERATOR START
Controleer of:

• De generator op een veilige, geschikte plaats staat.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor met olie is gevuld.
• Alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

DE MOTOR STARTEN

1. Controleer of er brandstof in de benzinetank zit.
2. Draai de brandstoftankkraan in de stand ON (AAN).

   Opmerking: Beweeg bij een koude start de chokehendel naar de stand ON (AAN).

3. Duw de Run/Stop (Start/Stop)-schakelaar in de stand Run (Start).
4. Pak de terugslaghandgreep stevig vast en trek er langzaam aan totdat u meer weerstand voelt, trek er vervolgens snel aan.
5. Laat de motor na het starten enkele seconden draaien en beweeg de chokehendel vervolgens volledig in de stand OFF (UIT).

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en koppel ze los.

   Start of stop de generator NOOIT met aangesloten elektrische apparaten.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperatuur van de motor te stabiliseren.
3. Duw de Battery (Accu)-schakelaar in de stand OFF (UIT).
   Opmerking: Als alternatief, indien de generator niet vaak wordt gebruikt, draait u de brandstoftankkraan in de stand OFF (UIT) om de hoeveelheid resterende brandstof in de vlotterbak van de carburateur te beperken. De motor stopt wanneer de brandstof in de carburateur en brandstofleiding op is.
4. Indien u op propaan werkt, draai dan de propaantankkraan volledig dicht.

FREQUENTIE VAN GEBRUIK
Indien de generator zelden of af en toe wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan het hoofdstuk Opslag in deze handleiding voor informatie over brandstofdegradatie.

AC-STROOMONDERBREKERS
De stroomonderbrekers schakelen automatisch uit als er een kortsluiting of een aanzienlijke overbelasting van de generator is bij elk stopcontact. Als een AC-stroomonderbreker automatisch uitschakelt, controleer dan of het apparaat correct werkt en of het de nominale belastingscapaciteit van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer inschakelt.

GENERATORCAPACITEIT
LET OP
Overbelast de capaciteit van de generator NIET. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen. Zorg ervoor dat de generator voldoende continu (draaiend) en piekvermogen (start) kan leveren voor de items die u tegelijkertijd van stroom wilt voorzien. Er moet rekening worden gehouden met de totale vermogensbehoefte (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden gewoonlijk informatie over de classificatie in de buurt van het model- of serienummer. Om de vermogensbehoefte te bepalen:

1. Selecteer de items die u tegelijkertijd van stroom wilt voorzien.
2. Tel het continue (draaiende) wattage van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Raadpleeg de tabel met wattage-referenties.
3. Schat hoeveel piekvermogen (start) u nodig heeft. Piekvermogen is de korte stroomstoot die nodig is om elektrisch aangedreven gereedschap of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen de item(s) met het hoogste extra piekvermogen op te tellen bij het totale nominale vermogen van stap 2.
   Voorbeeld:

   Gereedschap of apparaat	Draaiend wattage*	Startwattage*
   RV-airconditioner (11.000 BTU)	1010	1600
   Tv (buistype)	300	0
   RV-koelkast	180	600
   Radio	200	0
   Lamp (75 watt)	300	0
   Koffiezetapparaat	600	0
   	2590 Totaal draaiend wattage*	1600 Hoogste startwattage*
   	Totaal draaiend wattage	2590
   	Hoogste startwattage	+ 1600
   	Totaal benodigd startwattage	4190

   *De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

STROOMBEHEER
Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mogen geen apparaten op de stopcontacten van de generator zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren is door opeenvolgend belastingen toe te voegen, als volgt:

1. Start de motor, zonder dat er iets op de generator is aangesloten, zoals beschreven in deze handleiding.
2. Steek de stekker van de eerste belasting in het stopcontact en schakel deze in, bij voorkeur de grootste belasting die u heeft.
3. Laat het generatorvermogen stabiliseren (de motor loopt soepel en het aangesloten apparaat werkt naar behoren).
4. Steek de stekker van de volgende belasting in het stopcontact en schakel deze in.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.
   Wattage-referentie

   Gereedschap of apparaat	Geschat draaiend wattage*	Geschat startwattage*
   Gloeilampen (4 stuks x 75 watt)	300	0
   Tv (buistype)	300	0
   Dompelpomp (1/3 pk)	800	1300
   Koelkast of vriezer	700	2200
   Bronpomp (1/3 pk)	1000	2000
   Kachel (1/2 pk)	800	2350
   Radio	200	0
   Boormachine (3/8", 4 ampère)	440	600
   Cirkelzaag (heavy duty, 7-1/4")	1400	2300
   Verstekzaag (10")	1800	1800
   Tafelzaag (10")	2000	2000

   *De vermelde wattages zijn schattingen. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis in lopen, vergroten het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat het risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik ALTIJD koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034 veiligheidsnormen wanneer de generator draait. Controleer regelmatig de batterij(en) van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver van bewoonde ruimtes en met de uitlaatopening van de bewoonde ruimtes af gericht.

Brand- en elektrocutiegevaar. Gebruik NOOIT versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.
Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde verlengkabels met 3 pennen, gereedschap en apparaten, of dubbel geïsoleerd gereedschap en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische classificatie van het gereedschap of apparaat het nominale vermogen van de generator of het gebruikte stopcontact niet overschrijdt.

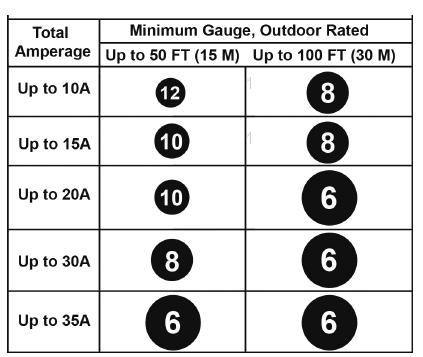

AFMETINGEN VERLENGKABEL
Gebruik alleen geaarde verlengkabels met 3 pennen die zijn gemarkeerd voor gebruik buitenshuis en die geschikt zijn voor de elektrische belasting.

TRANSPORT

Gewichtsgevaar. Laat u ALTIJD helpen bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voordat u hem gaat vervoeren.
• Indien u op propaan werkt, draai dan de propaantankkraan volledig dicht.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Gebruik alleen het vaste frame van de generator om de unit op te tillen of om lastbeperkingen te bevestigen, zoals touwen of sjorbanden. Probeer de generator NIET op te tillen of vast te zetten door hem aan een van de andere onderdelen vast te houden.
• Houd de unit tijdens transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor transport.
• De generatorwielen (indien aanwezig) zijn alleen bedoeld voor handtransport. De wielen zijn niet geschikt om de generator te slepen, noch op de weg, noch off-road.
• Gebruik de uitschuifbare handgreep voor handtransport door één persoon. Gebruik de handgreep alleen als de generator UIT staat, stilstaat en op een horizontaal oppervlak rust. Gebruik de handgreep niet om de generator volledig van de grond te tillen, te slepen of om hem op zijn kant te zetten.

Brandgevaar. Zet de generator NIET op zijn kop en leg hem NIET op zijn kant. Er kan brandstof of olie lekken, wat de generator kan beschadigen.

ONDERHOUD

Per ongeluk opstarten. Koppel de bougiekabel los van de bougie wanneer u onderhoud aan de generator uitvoert.

ONDERHOUDS SCHEMA
Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uur- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Frequentere service is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

¹ Ververs de olie elke maand bij zware belasting of bij hoge temperaturen.
² Vaker reinigen in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
³ Aanbevelen dat de service wordt uitgevoerd door een erkende Westinghouse service dealer.

ONDERHOUD VERVANGINGSONDERDELEN

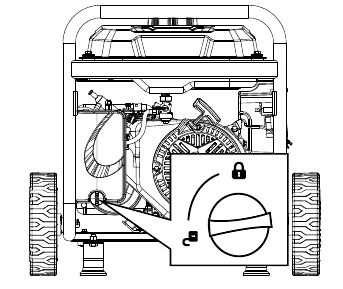

LUCHTFILTER ONDERHOUD

Brandgevaar. Gebruik NOOIT benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk zeepsop om het luchtfilter te reinigen. Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Draai de knop op het deksel van de luchtfilter naar de ontgrendelde positie en verwijder vervolgens het deksel van de luchtfilter.
   Opmerking: Het schuimrubberen luchtfilterelement is met olie doordrenkt. Gebruik een geschikte reinigingscontainer.
   LET OP
   Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

3. Verwijder het schuimrubberen luchtfilter en was het door het element onder te dompelen in een oplossing van huishoudelijk zeepsop en warm water. Knijp langzaam in het schuim om het grondig te reinigen.
   LET OP
   Draai of scheur het schuimrubberen luchtfilterelement NIET tijdens het reinigen of drogen. Pas alleen een langzame maar stevige knijpbeweging toe.
4. Spoel het luchtfilterelement af door het onder te dompelen in schoon water en een langzame knijpbeweging toe te passen. Laat het filter volledig drogen.
   LET OP Vervuil het milieu NIET. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

5. Dompel het schuimrubberen luchtfilter in schone motorolie en knijp vervolgens alle overtollige olie eruit. De motor zal roken bij het starten als er te veel olie in het filter achterblijft.
6. Plaats het luchtfilter en het deksel van de luchtfilter terug. Draai de knop om het deksel van de luchtfilter op zijn plaats te vergrendelen.

CONTROLE MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
LET OP
Gebruik ALTIJD de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of de levensduur van de motor verkorten. Wanneer u de generator gebruikt in vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen. De omgevingstemperatuur heeft invloed op de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of elke 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek schoon rond de peilstok en verwijder vervolgens de peilstok.

3. Veeg de peilstok schoon en steek deze vervolgens in de olievulhals zonder hem erin te schroeven. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.

4. Als het niveau laag is, voeg dan stapsgewijs de aanbevolen motorolie toe en controleer opnieuw totdat het niveau zich tussen de L- en H-markeringen op de peilstok bevindt. Vul NIET te veel. Als het niveau boven de H-markering op de peilstok staat, laat dan de olie aflopen om het oliepeil te verlagen tot de volle markering.
5. Plaats de peilstok terug en draai hem met de hand vast.

MOTOROLIE VERVERSEN
Wanneer u de generator gebruikt in vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen. Ververs de olie terwijl de motor nog warm is van gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek schoon rond de peilstok. Verwijder de peilstok en veeg hem schoon.
3. Plaats een olieopvangbak (of een geschikte container) onder de olieaftapbout.

4. Verwijder met een 10 mm sleutel de olieaftapbout en laat de olie weglopen.


5. Installeer de olieaftapbout en draai deze stevig vast.
   Opmerking: Een nieuwe koperen ring voor de olieaftapplug wordt aanbevolen bij elke olieverversing.
6. Giet langzaam olie in de olievulhals totdat het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel.
   Maximale oliecapaciteit: 0,63 quart (0,6 liter)
7. Installeer de peilstok en draai hem met de hand vast.

LET OP
Vervuil het milieu NIET. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIE ONDERHOUD
Inspecteer en reinig de bougie na elke 100 gebruiksuren of zes maanden. Vervang de bougie na 300 gebruiksuren of elk jaar.
LET OP
Gebruik ALTIJD de Westinghouse OEM of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatig stationair draaien, overslaan of kan voorkomen dat de motor start.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiekabel door de bougiekabel stevig recht van de motor af te trekken.
3. Maak het gebied rond de bougie schoon.
4. Verwijder de bougie met de meegeleverde bougiedopsleutel.
   LET OP
   Oefen NOOIT een zijdelingse belasting uit of verplaats de bougie zijwaarts bij het verwijderen van de bougie.

5. Inspecteer de bougie. Vervang deze als de elektroden putjes vertonen, verbrand zijn of als de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
6. Meet de elektrodenafstand van de bougie met een draadtype voelermaat. Corrigeer de afstand indien nodig door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)


7. Installeer de bougie voorzichtig met de hand vast en draai hem vervolgens nog 3/8 tot 1/2 slag aan met de bougiesleutel.
8. Bevestig de bougiekabel.

ONDERHOUD VONKENVANGER
Laat de uitlaatdemper volledig afkoelen voordat u de vonkenvanger onderhoudt. Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Het niet reinigen van de vonkenvanger zal leiden tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder de afdekschroeven, het deksel van de uitlaatdemper en de vonkenvanger.


3. Verwijder voorzichtig de koolstofafzettingen van het scherm van de vonkenvanger met een draadborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Vervang de vonkenvanger als deze beschadigd is.
4. Plaats de vonkenvanger en het deksel van de uitlaatdemper terug.

OPSLAG
Een goede opslagvoorbereiding is vereist voor een probleemloze werking en een lange levensduur van de generator.
LET OP
Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor ontstaan. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de houdbaarheid van benzine aanzienlijk. Volledig gebruik van brandstofstabilisator wordt aanbevolen. Volg de instructies van de fabrikant voor gebruik.

KORTE TERMIJN OPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Als u op propaan werkt, draai dan de propaantankklep naar de volledig gesloten stand en koppel de LPG/propaanslang los van de generator en de propaantank.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder eventueel vuil uit de koelopeningen van de uitlaatdemper.
• Bewaar de generator op een goed geventileerde, droge plaats uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonkenproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator, benzine of propaantanks NIET in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Met de motor en het uitlaatsysteem afgekoeld en alle oppervlakken droog, bedek de generator om stof buiten te houden. Gebruik GEEN plastic zeil als stofhoes. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJN OPSLAG
Zelfs correct gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator twee tot zes maanden opslaat, laat dan de vlotterbak leeglopen om gom- en vernisophoping in de carburateur te voorkomen.

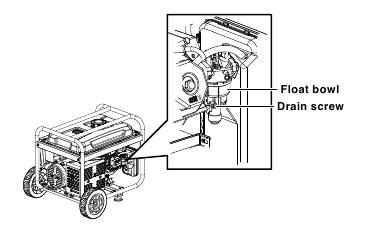

HET LEEG LATEN LOPEN VAN DE VLOTTERBAK

1. Draai de brandstoftankklep naar de UIT-stand.
2. Zoek de aftapschroef aan de onderkant van de vlotterbak van de carburateur.

3. Plaats een geschikte benzinecontainer onder de aftapschroef om de afgetapte brandstof op te vangen.
4. Draai de aftapschroef van de vlotterbak los en laat de brandstof weglopen. Draai de aftapschroef van de vlotterbak vast.

HET LEEG LATEN LOPEN VAN DE BRANDSTOFTANK
Als u de generator langer dan zes maanden opslaat, laat dan de brandstoftank leeglopen om brandstofscheiding, aantasting en afzettingen in het brandstofsysteem te voorkomen.

1. Schroef de brandstoftankdop los. Verwijder het brandstoffilterscherm door het iets samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare handpomp voor benzine (niet meegeleverd) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
3. Plaats het brandstoffilterscherm en de brandstoftankdop terug.
4. Start de generator en laat hem draaien totdat de motor van de generator stopt.
5. Duw de Run/Stop (Starten/Stoppen) schakelaar in de Stop (Stoppen) stand.
6. Verwijder de bougie.

7. Doe een theelepel motorolie in de cilinder en trek aan de terugslaghendel totdat er weerstand wordt gevoeld. In deze positie komt de zuiger omhoog tijdens de compressieslag en zijn beide kleppen gesloten. Het opslaan van de motor in deze positie helpt interne corrosie te voorkomen. Laat de terugslaghendel voorzichtig terugkeren.
8. Plaats de bougie terug. Laat de bougiekabel losgekoppeld om onbedoeld starten te voorkomen.

ONDERHOUD BRANDSTOFKLEP
De brandstofklep is uitgerust met een brandstof sedimentbeker, scherm en o-ring. De brandstofklep vereist geen onderhoud als de unit correct wordt onderhouden met verse, schone brandstof. Als brandstofgerelateerde probleemoplossing vereist is, voer dan onderhoud aan de brandstofklep uit.

1. Laat de generator volledig afkoelen.
2. Draai de brandstofklep naar de UIT-stand.
3. Verwijder de sedimentbeker van de brandstofklep. Verwijder de o-ring en het scherm.

4. Was de sedimentbeker, o-ring en het scherm in een niet-ontvlambaar oplosmiddel. Grondig drogen.
5. Plaats het scherm en de o-ring in de brandstofklep. Installeer de sedimentbeker en draai deze stevig vast.
6. Draai de brandstofklep naar de AAN-stand en controleer op lekkage. Vervang de brandstofklep als er lekkage is.

KLEPSPELING
LET OP
Het controleren en afstellen van de klepspeling moet gebeuren als de motor koud is.

1. Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking is gescheurd of beschadigd, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (TDC) door langzaam aan de terugslaghendel te trekken. Kijkend door het bougiegat, moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten bij TDC op de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


   	Inlaatklep	Uitlaatklep
   Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
   Koppel	8-12 N•m	8-12 N•m

6. Als een aanpassing nodig is, houdt u de tuimelaarspil vast en draait u de afstelmoer van de spil los.
7. Draai de tuimelaarspil om de gespecificeerde speling te verkrijgen. Houd de tuimelaarspil vast en draai de afstelmoer van de spil opnieuw vast tot het gespecificeerde koppel.
   Koppel: 106 inch-pound (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het tuimelaardeksel en de bougie.

PROBLEEMOPLOSSING

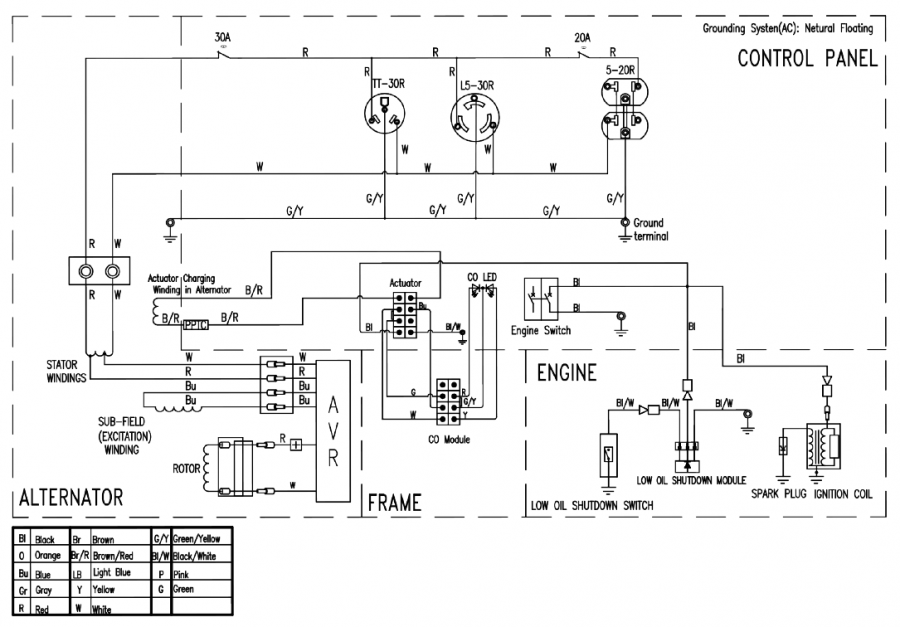

SCHEMA'S

BRENG DIT PRODUCT NIET TERUG NAAR DE WINKEL
Als u vragen hebt of hulp nodig hebt, bel dan de klantenservice op 855-944-3571.

www.WestinghouseOutdoorPower.com

Referenties

• http://www.p65warnings.ca.gov
• Warranty Registration | Westinghouse Outdoor Equipment
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WGen3600c - Handleiding invertergenerator

Beschikbare talen
