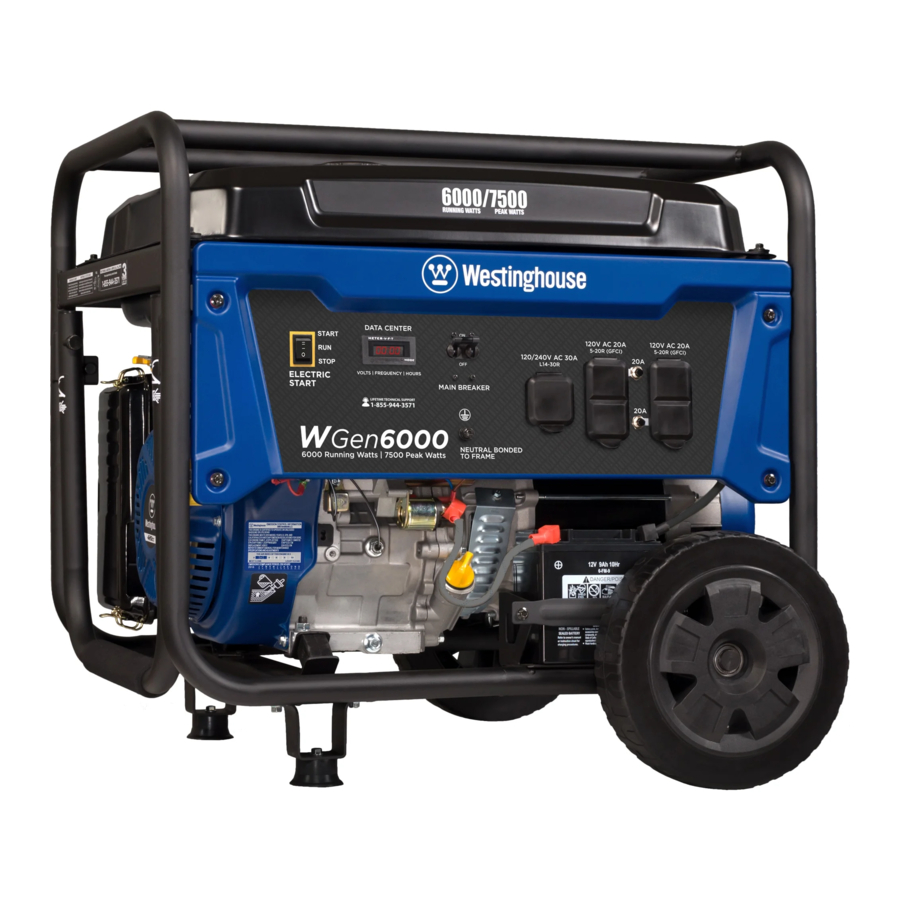

Westinghouse WGen6000 - Handleiding invertergenerator

Inhoud

1 Inleiding
2 TECHNISCHE SPECIFICATIES
3 VEILIGHEID
4 UITPAKKEN
5 MONTAGE
6 FUNCTIES
7 WERKING
8 ONDERHOUD
9 PROBLEEMOPLOSSING

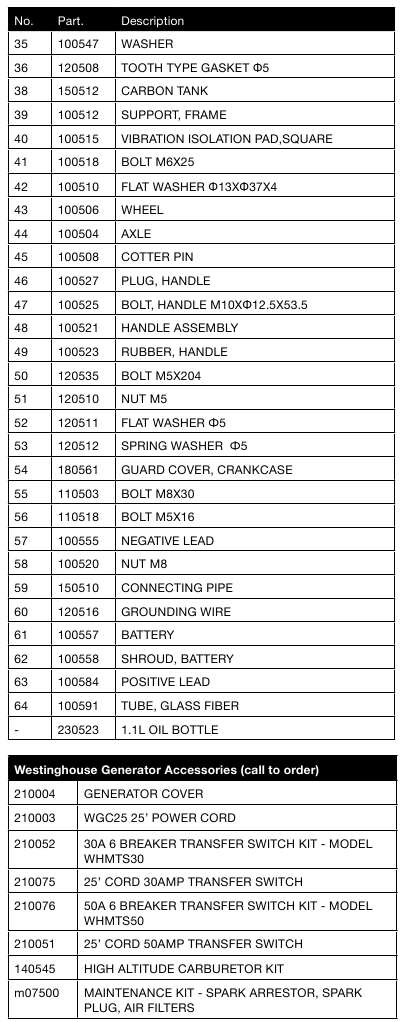

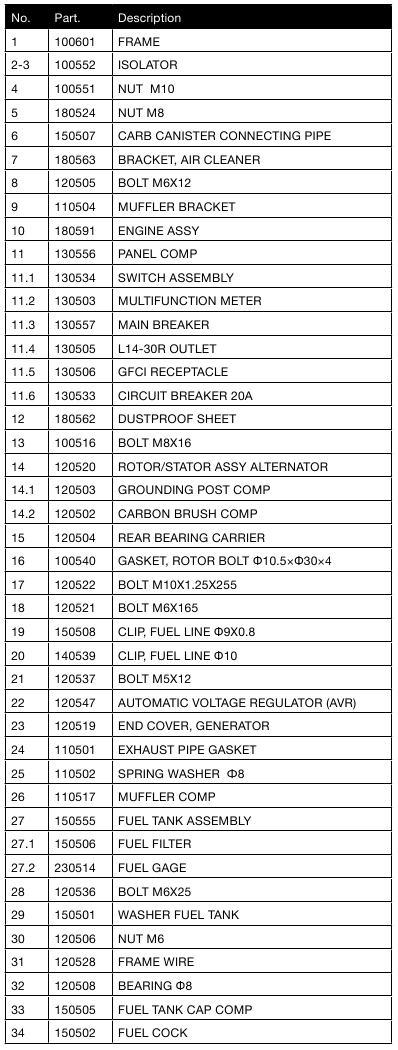

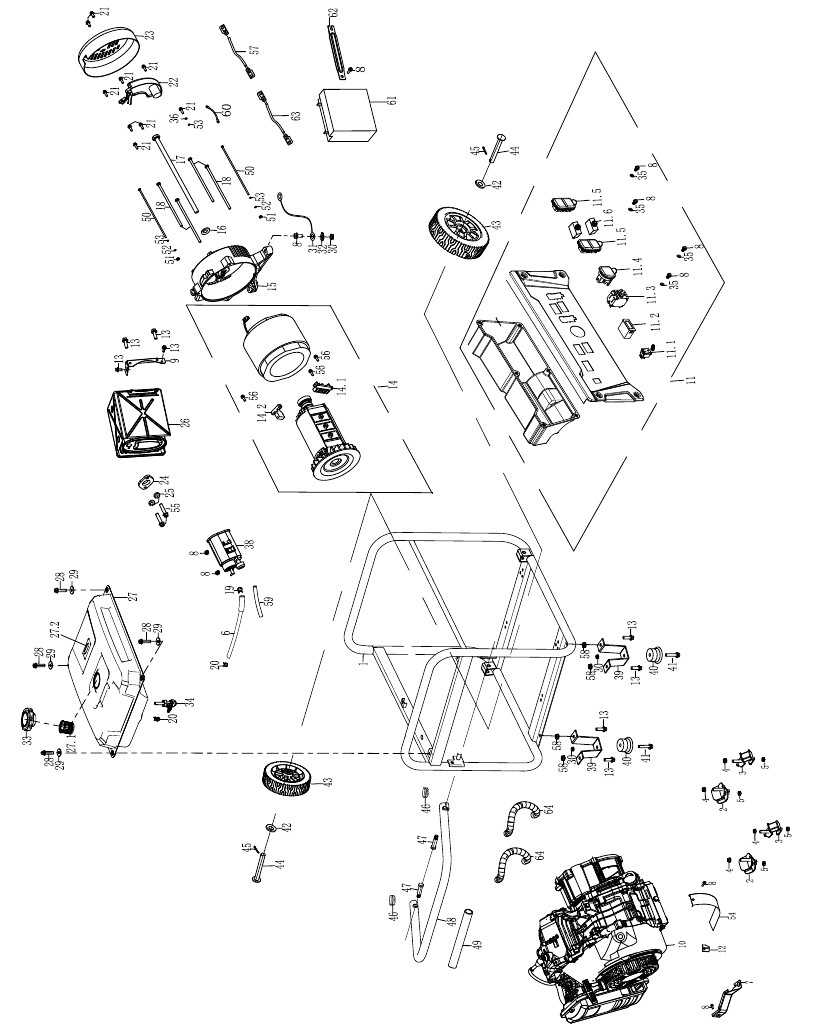

10 WGEN6000 UITGEKLAPTE WEERGAVE

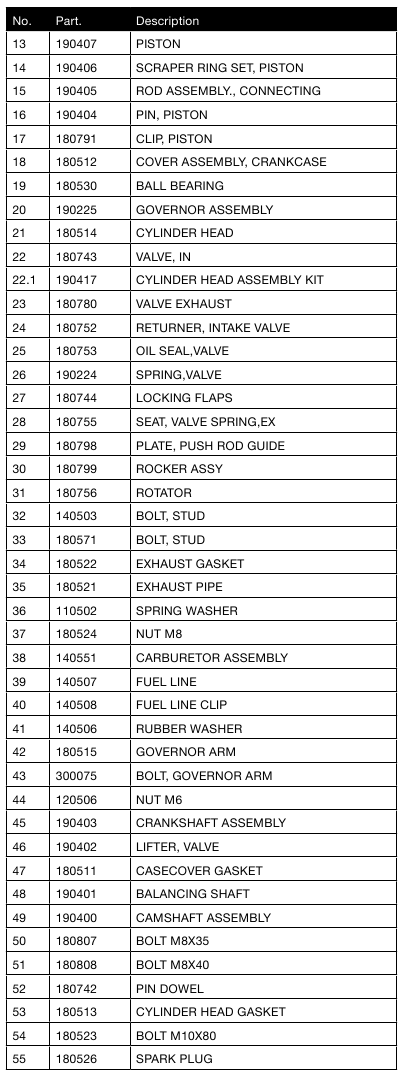

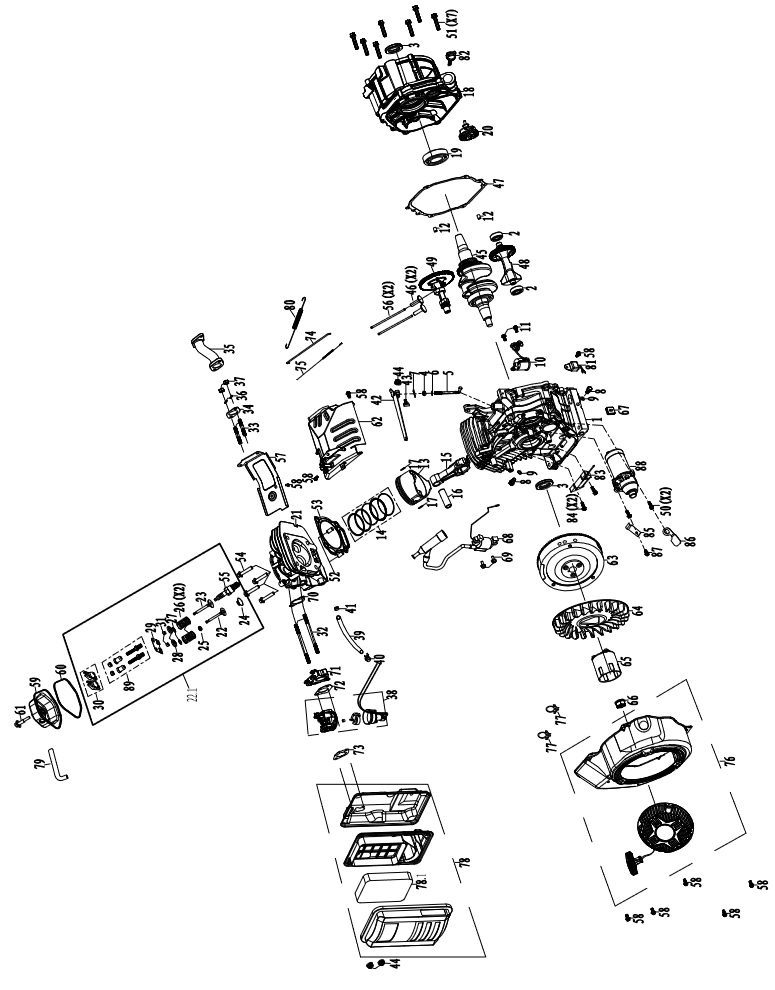

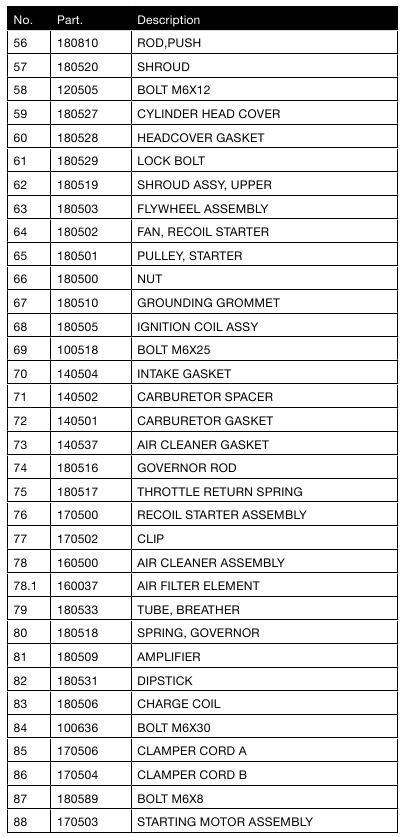

11 WGEN6000 MOTOROVERZICHT

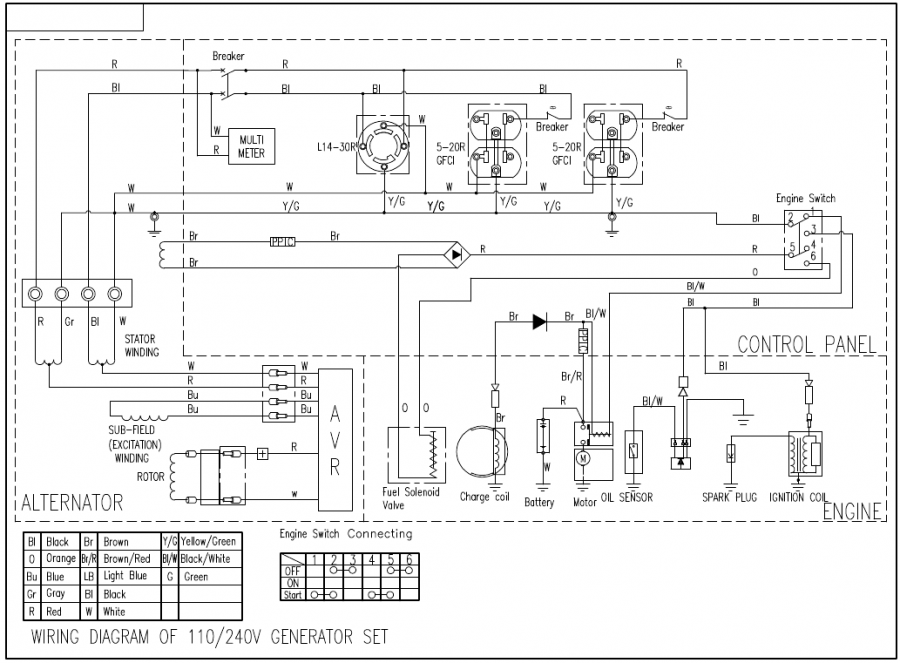

12 WGEN6000 SCHEMATISCH
13 Referenties
14 Download handleiding
15 In andere talen

Inleiding

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemische stoffen, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan bekend is in de staat Californië dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen, laat de motor niet onnodig stationair draaien, onderhoud uw apparatuur in een goed geventileerde ruimte en draag handschoenen of was uw handen regelmatig bij het onderhouden van uw apparatuur. Ga voor meer informatie naar www.P65Warnings.ca.gov.

Deze handleiding bevat belangrijke instructies voor het bedienen van deze generator. Lees deze handleiding zorgvuldig door voordat u de generator gaat bedienen, voor uw eigen veiligheid en de veiligheid van anderen. Het niet correct opvolgen van alle instructies en voorzorgsmaatregelen kan ernstig letsel of de dood veroorzaken voor u en anderen.

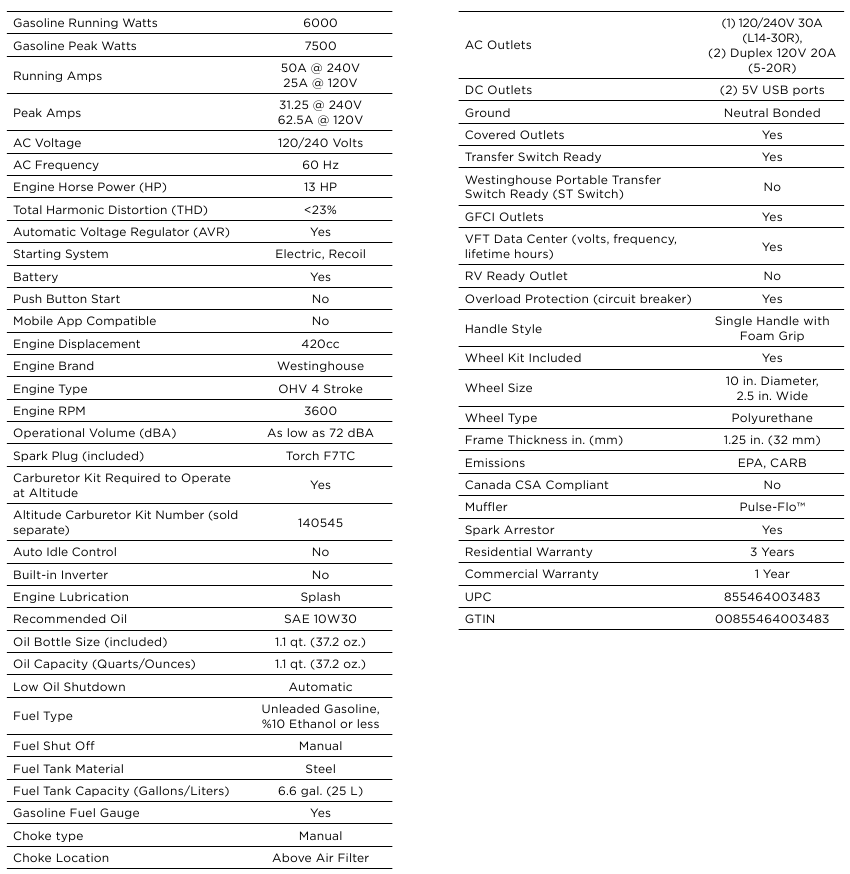

TECHNISCHE SPECIFICATIES

Modelnummer		Draaiuren	Piekuren	Grootte brandstoftank (L/G)	Nominaal toerental (RPM)	Type ontsteking	Bougie	Motorinhoud (cc)	Slag X boring	Oliecapaciteit (L)	Olietype
WGen6000		6000	7500	25/6.6	3600	TCI	F7TC	420	66X90	1.10	10W30

LET OP
Zelfs met een carburateurmodificatie neemt het motorvermogen af met ongeveer 3,5% voor elke 300 meter (1.000 voet) toename in hoogte. Het effect van de hoogte op het motorvermogen zal groter zijn als er geen carburateurmodificatie wordt uitgevoerd. Een afname van het motorvermogen vermindert het uitgangsvermogen van de generator. Neem contact op met ons serviceteam om hoogtekits te bestellen.

VOOR UW GEGEVENS:
Aankoopdatum:
Modelnummer generator:
Gekocht bij winkel/dealer:
Serienummer generator:

VRAGEN? E-mail ons op service@wpowereq.com of bel 1-855-944-3571

BEWAAR UW AANKOOPBEWIJS OM EEN PROBLEEMLOZE GARANTIEDEKKING TE GARANDEREN.

PRODUCTREGISTRATIE
Om een probleemloze garantiedekking te garanderen, is het belangrijk dat u uw Westinghouse-generator registreert.
U kunt uw generator op een van de volgende manieren registreren:

Het onderstaande productregistratieformulier invullen en opsturen naar:
Product Registration
MWE Investments LLC
777 Manor Park Drive
Columbus, Ohio 43228
Uw product online registreren op wpowereq.com/register
Om uw generator te registreren, moet u de volgende informatie vinden:

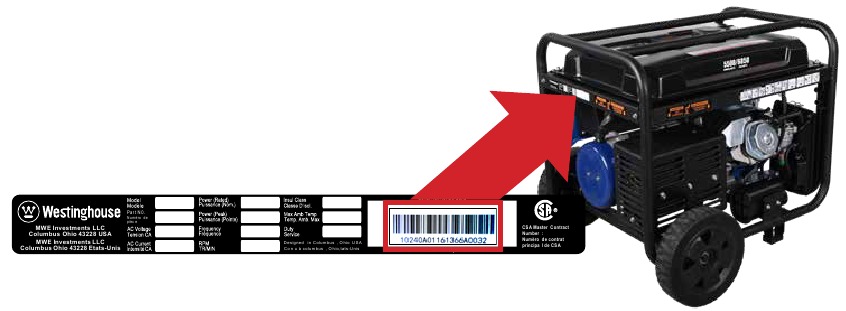

WAAR VIND IK MIJN SERIENUMMER?

WESTINGHOUSE PRODUCTREGISTRATIEFORMULIER
PERSOONLIJKE INFORMATIE
Voornaam:
Achternaam:
Straatadres:
Straatadres:
Plaats, Provincie, Postcode:
Land:
Telefoonnummer:
E-mail:

GENERATORINFORMATIE
Modelnummer:
Serienummer:
Aankoopdatum:
Gekocht bij:

VEILIGHEID

VEILIGHEIDSDEFINITIES
De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze waarschuwingen bekend is bij iedereen die aan of in de buurt van de apparatuur werkt.
Dit veiligheidswaarschuwingssymbool wordt bij de meeste veiligheidsverklaringen weergegeven. Het betekent: let op, wees alert, uw veiligheid is in het geding! Lees en volg de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP
Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of waardoor de apparatuur niet goed werkt.
OPMERKING: Geeft een procedure, werkwijze of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

DEFINITIES VAN VEILIGHEIDSSYMBOLEN

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Verstikkingsgevaar
	Brandgevaar
	Barst-/drukgevaar
	Laat geen gereedschap in de buurt liggen
	Elektrisch schokgevaar
	Explosiegevaar
	Brandgevaar
	Tilgevaar
	Beknellingsgevaar
	Lees de instructies van de fabrikant
	Lees de veiligheidsberichten voordat u verdergaat
	Draag persoonlijke beschermingsmiddelen (PBM)

ALGEMENE VEILIGHEIDSREGELS

Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.
Gebruik de generator nooit in een afgesloten ruimte. Motoruitlaatgassen bevatten koolmonoxide. Gebruik de generator alleen buiten en uit de buurt van ramen, deuren en ventilatieopeningen.

De spanning die door de generator wordt geproduceerd, kan de dood of ernstig letsel tot gevolg hebben.

Gebruik de generator nooit in de regen of in een overstromingsgebied, tenzij de juiste voorzorgsmaatregelen zijn genomen om te voorkomen dat u wordt blootgesteld aan regen of een overstroming.
Gebruik nooit versleten of beschadigde verlengsnoeren.
Laat een erkende elektricien de generator altijd aansluiten op het elektriciteitsnet.
Raak een generator die in werking is nooit aan als de generator nat is of als u natte handen hebt.
Gebruik de generator nooit in sterk geleidende omgevingen, zoals in de buurt van metalen vlonders of staalconstructies.
Gebruik altijd geaarde verlengsnoeren. Gebruik altijd snoerloos gereedschap met drie draden of dubbele isolatie.
Raak nooit onder spanning staande terminals of blanke draden aan terwijl de generator in werking is.
Zorg ervoor dat de generator goed is geaard voordat u hem gebruikt.

Benzine en benzinedampen zijn extreem ontvlambaar en explosief onder bepaalde omstandigheden.

Tank de generator altijd buiten bij, in een goed geventileerde ruimte.
Verwijder de tankdop nooit als de motor draait.
Tank de generator nooit bij terwijl de motor draait. Schakel de motor altijd uit en laat de generator afkoelen voordat u gaat tanken.
Vul de brandstoftank alleen met benzine.
Houd vonken, open vuur of andere vormen van ontsteking (zoals lucifers, sigaretten, statische elektriciteit) uit de buurt tijdens het tanken.
Vul de brandstoftank nooit te vol. Laat ruimte over voor de brandstof om uit te zetten. Het te vol tanken van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken. Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan eventuele gemorste vloeistoffen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat de plaats waar brandstof is gemorst drogen voordat u de generator gebruikt.
Draag een veiligheidsbril tijdens het tanken.
Gebruik benzine nooit als reinigingsmiddel.
Bewaar containers met benzine altijd in een goed geventileerde ruimte, uit de buurt van brandbare materialen of ontstekingsbronnen.
Controleer na het tanken op brandstoflekken. Gebruik de motor nooit als er een brandstoflek wordt ontdekt.

Gebruik de generator nooit als gevoede items oververhit raken, het elektrische vermogen daalt, er vonken, vlammen of rook uit de generator komen, of als de stopcontacten beschadigd zijn.
Gebruik de generator nooit om medische ondersteuningsapparatuur van stroom te voorzien.
Verwijder altijd gereedschap of andere serviceapparatuur die tijdens het onderhoud is gebruikt van de generator voordat u deze gebruikt.

LET OP
Wijzig de generator nooit. Gebruik de generator nooit als deze sterk trilt, als het motortoerental sterk verandert of als de motor vaak verkeerd ontsteekt.
Koppel altijd gereedschap of apparaten los van de generator voordat u deze start.

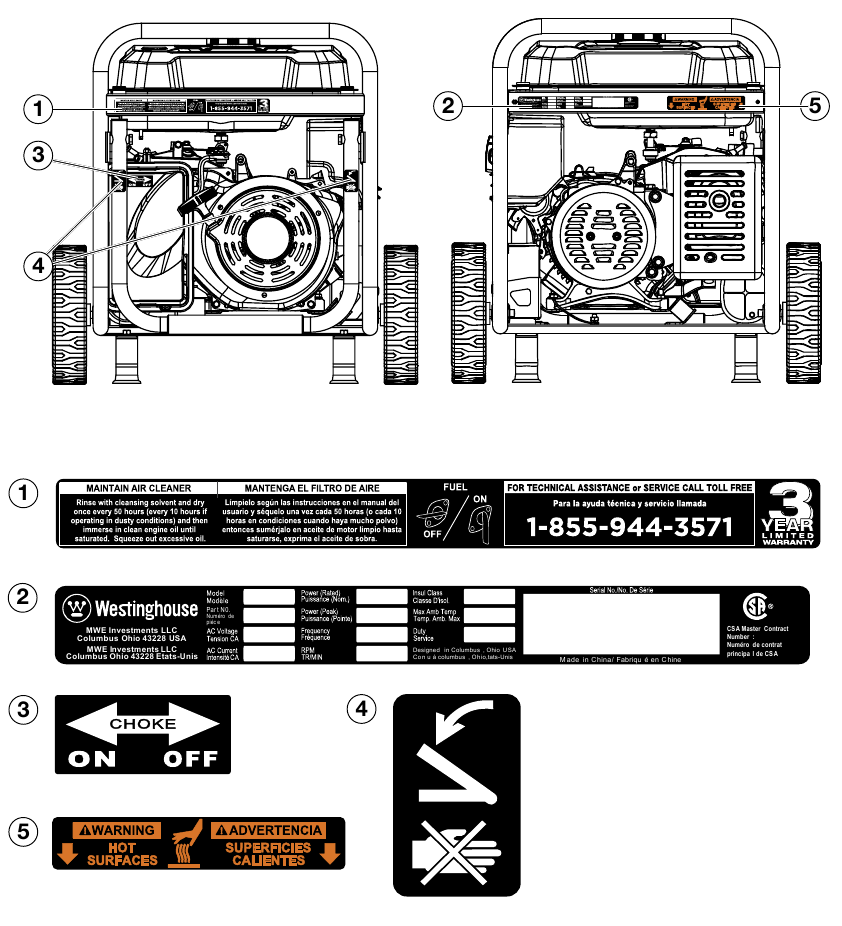

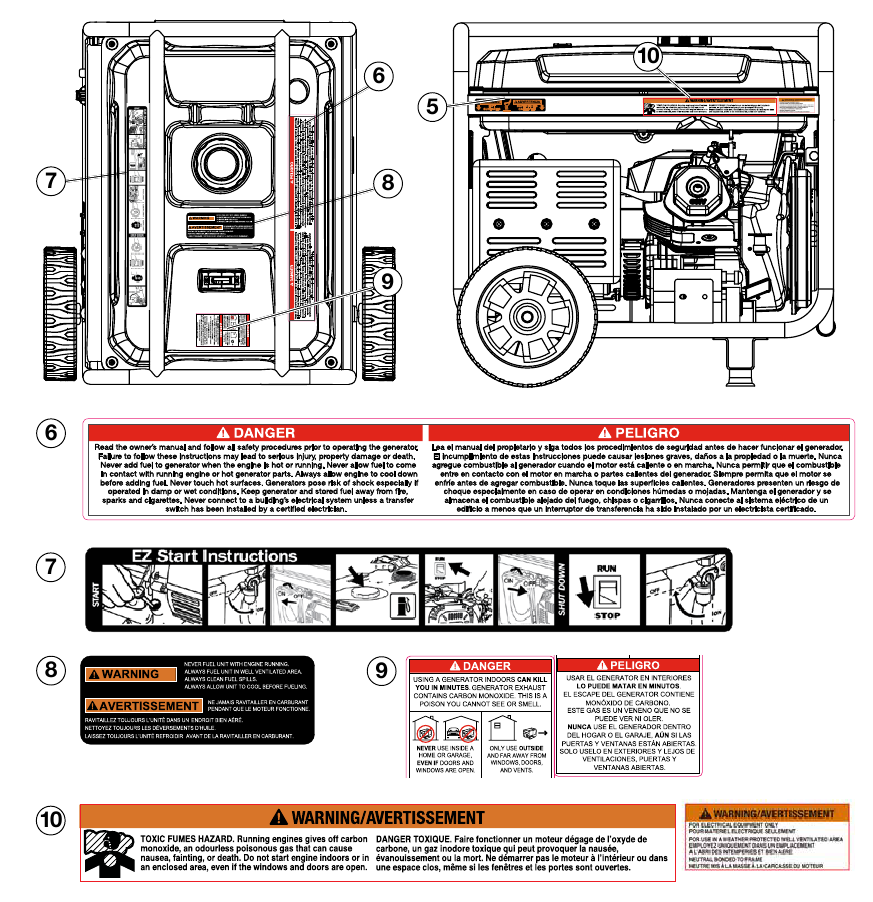

VEILIGHEIDSLABELS EN STICKERS

UITPAKKEN

Laat u altijd helpen bij het optillen van de generator. De generator is zwaar; het optillen kan lichamelijk letsel veroorzaken.
Vermijd snijden op of in de buurt van nietjes om persoonlijk letsel te voorkomen.

Benodigd gereedschap – stanleymes of een vergelijkbaar apparaat.

Snijd voorzichtig de verpakkingstape boven op de doos door.
Vouw de bovenste flappen terug om de handleiding te onthullen.
Verwijder de kartonnen doos met accessoires voor de wielset.
Snijd voorzichtig twee kanten van de doos door om de generator te verwijderen.

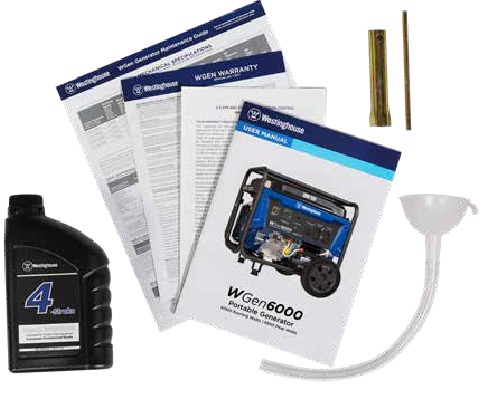

WAT ZIT ER IN DE DOOS
Handleiding Snelstartgids/Onderhoudsschema Fles van 1,1 liter SAE 10W30-olie (1) Bougiedopsleutel (1) Doos met accessoires voor de wielset Trechter (1)

DOOS MET ACCESSOIRES VOOR DE WIELSET
Open de doos met accessoires voor de wielset en controleer de inhoud aan de hand van de lijst rechts. Als er onderdelen ontbreken, kunt u een geautoriseerde Westinghouse-generatordealer vinden op service@wpowereq.com of bellen met 1-855-944-3571.

Sluitring (2 gebruikt)
Flensbout M8 x 16 mm (4 gebruikt)
Splitpen (2 gebruikt)
Wielaspen (2)

MONTAGE

WIELEN EN POTEN INSTALLEREN

LEES DE VEILIGHEIDSINSTRUCTIES DOOR VOORDAT U DE GENERATOR MONTEERT.

Til de generator nooit zonder hulp op. De generator is zwaar en tillen zonder hulp kan leiden tot persoonlijk letsel.
Gebruik de handgrepen nooit als hefpunt om het hele gewicht van de generator te dragen. Gebruik de handgrepen alleen om de generator te verplaatsen door de handgrepen op te tillen en de wielen te gebruiken om de generator te verplaatsen.
Wees voorzichtig bij het inklappen van de handgrepen. Handen en vingers kunnen bekneld raken.

LET OP
Voor het monteren van de generator moet het apparaat aan één kant worden opgetild. Zorg ervoor dat alle motorolie en brandstof uit het apparaat zijn verwijderd voordat u het monteert. Eenmaal gemonteerd, is de wielset niet bedoeld voor gebruik op de openbare weg. De wielset is uitsluitend ontworpen voor gebruik op deze generator.

POTEN AAN FRAME INSTALLEREN

Plaats de generator op een vlakke ondergrond.
Plaats een stuk karton of ander zacht materiaal om de generator op te kantelen, om de frameverf te beschermen en te voorkomen dat de generator verschuift. Kantel de generator op zijn kant.
Installeer de montagevoeten op het frame met behulp van de meegeleverde M8-flensbouten.
1. Montagevoet
2. Flensbouten M8

WIELEN AAN FRAME INSTALLEREN

Steek de aspunt door de ring en het wiel.

Afbeelding 2 - Wielmontage
Installeer het wiel met aspunt door de asbeugel op het frame. Het oog van de bout moet naar de binnenkant van de generator gericht zijn.

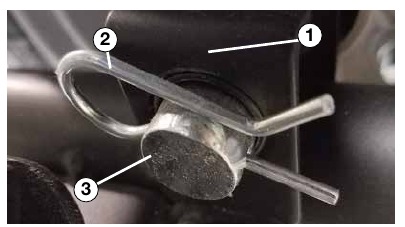

Afbeelding 3 - Wiel aan frame monteren
Installeer de splitpen door de aspunt om deze op zijn plaats te vergrendelen.
1. Asbeugel
2. Haarspeldclip
3. Aspunt
Herhaal de vorige stappen op het andere wiel.

DE BATTERIJ AANSLUITEN

Om elektrische schok te voorkomen:

Sluit ALTIJD eerst de positieve (+) batterijkabel (rode kap) aan bij het aansluiten van batterijkabels.
Koppel ALTIJD eerst de negatieve (-) batterijkabel (zwarte kap) los bij het loskoppelen van batterijkabels.
Sluit de negatieve (-) batterijkabel (zwarte kap) NOOIT aan op de positieve (+) pool van de batterij.
Sluit de positieve (+) batterijkabel (rode kap) NOOIT aan op de negatieve (-) pool van de batterij.
Raak NOOIT beide batterijpolen tegelijkertijd aan.
Plaats NOOIT een metalen gereedschap over beide batterijpolen.
Gebruik ALTIJD geïsoleerd of niet-geleidend gereedschap bij het installeren van de batterij.

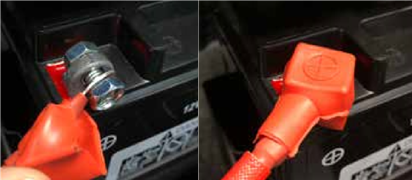

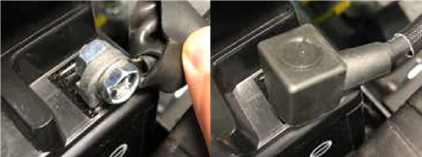

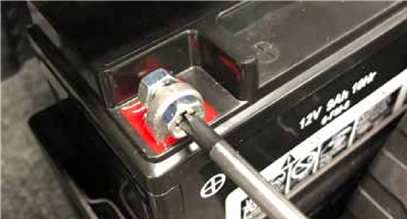

Verwijder met een schroevendraaier de schroef op de rode positieve (+) batterijkabel.
Draai de positieve (+) batterijkabel (rode kap) stevig vast aan de positieve (+) batterijpool. Zorg ervoor dat de kap over de batterijpool zit.

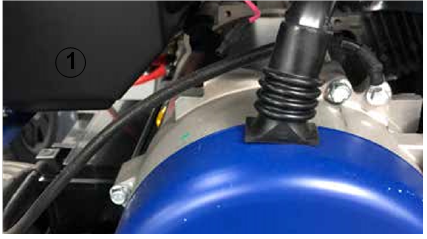

Zoek de zwarte negatieve (-) kabel die is bevestigd aan de alternatorbehuizing en leid deze naar de negatieve (-) batterijpool. Zie Afbeelding 5 hieronder voor de locatie (1) van de negatieve (-) kabel.

Afbeelding 5 - Negatieve (-) kabel lokaliseren
Verwijder de schroef op de negatieve (-) batterijpool. Trek de zwarte kap terug en bevestig de negatieve (-) batterijkabel (zwarte kap) stevig aan de negatieve (-) batterijpool en draai de schroef vast. Plaats de zwarte kap terug zodat deze de kabeloog en de batterijpool beschermt.

LET OP
De generator met elektrische starter is uitgerust met een functie voor het opladen van de batterij. Zodra de motor draait, wordt een kleine lading aan de batterij geleverd via de batterijkabels en wordt de batterij langzaam opgeladen.

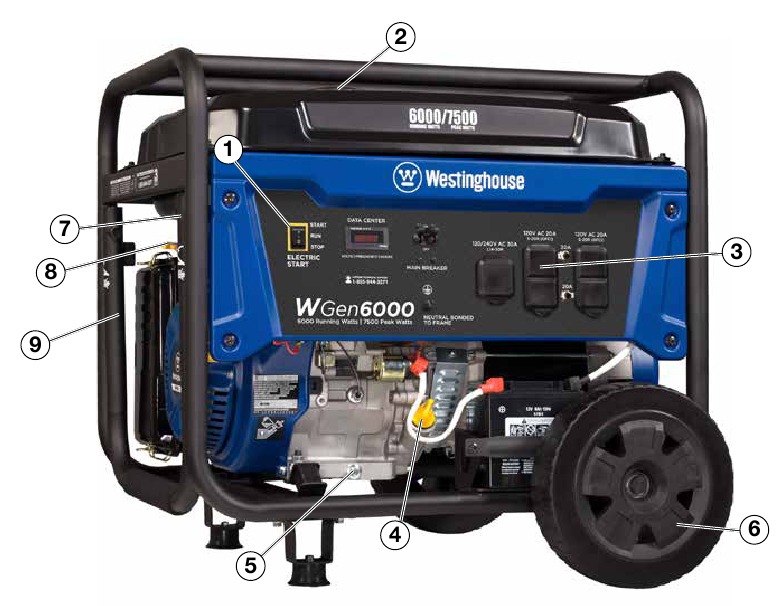

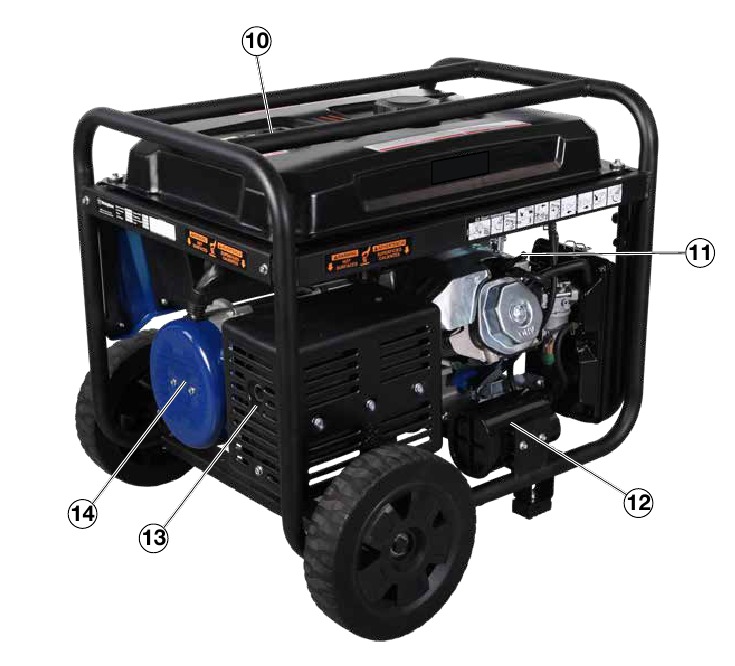

FUNCTIES

Elektrische startschakelaar: Houd de startpositie 1 seconde ingedrukt om de motor te starten. Zorg ervoor dat u de choke handmatig opent voordat u koud start.
Brandstofdop: Sluit totdat een klikkend geluid te horen is.
Bedieningspaneel: Bevat de stroomonderbrekers en stopcontacten.

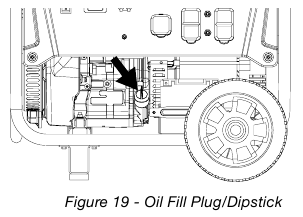

Olievulplug/peilstok: Moet worden verwijderd om olie toe te voegen en te controleren.

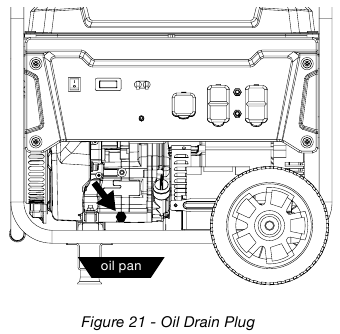

Olieaftapplug: Moet worden verwijderd om motorolie af te tappen

Lekvrije wielen: Voor gemakkelijke draagbaarheid
Brandstoftoevoerkraan: Regelt de brandstoftoevoer naar de motor.
Handmatige choke: De choke moet handmatig worden ingesteld door de chokeknop aan te passen. Zet de knop op AAN voor koud starten.
Handgreep uit één stuk: Inclusief rubberen grip. Hiermee kunt u het apparaat eenvoudig met één hand duwen of trekken.

Brandstofmeter: Geeft het brandstofniveau aan.
Bougiestekker (draad): Moet worden verwijderd bij onderhoud aan de motor of de bougie.

CARB-canister: Vereist voor modellen die worden verkocht en gebruikt in Californië.
Geluiddemper en vonkenvanger: Vermijd contact totdat de motor is afgekoeld. De vonkenvanger voorkomt dat vonken de geluiddemper verlaten. Deze moet worden verwijderd voor onderhoud.
Alternatorafdekking: Toegang krijgen tot de alternatorbedrading.

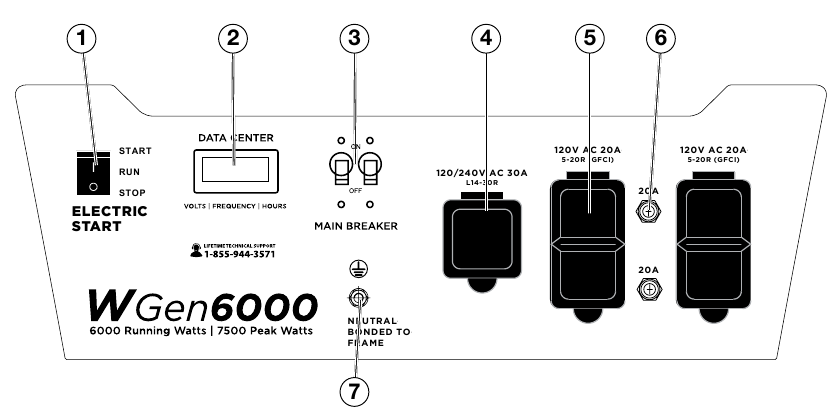

FUNCTIES VAN HET BEDIENINGSPANEEL

Elektrische startschakelaar: Houd de START (START)-positie ingedrukt totdat de motor start. Zorg ervoor dat u de choke instelt voordat u koud start.

Datacenter: De VFT-meter is een 4-standen led-display dat roteert tussen volt, frequentie en totale bedrijfsuren. Het 4e display wordt niet gebruikt en geeft altijd 00:00 weer. U kunt op de MODE (MODUS)-knop drukken om door de verschillende displays te bladeren. De meter geeft volt en hertz weer, zelfs als er geen belasting is aangesloten.
De frequentie en spanning kunnen +/- 5% variëren en nog steeds binnen de tolerantie vallen.

	Spanning
	Frequentie in hertz
	Totale bedrijfsuren
	Niet operationeel

Hoofdstroomonderbreker: De hoofdstroomonderbreker regelt de totale output van alle stopcontacten om de generator te beschermen.
120/240-volt, 30-ampère draaislotstopcontact (NEMA L14-30R): Het stopcontact kan een output van 120 V of 240 V leveren.
120-volt, 20-ampère Duplex GFCI-stopcontacten (NEMA 5-20R): Elk stopcontact kan maximaal 20 ampère transporteren op één stopcontact of een combinatie van beide stopcontacten.
20-ampère stroomonderbrekers: Elke stroomonderbreker beperkt de stroom die via de 120-volt duplex stopcontacten kan worden geleverd tot 20 ampère.
Aardingsklem: De aardingsklem wordt gebruikt om de generator te aarden.

WERKING

VOORDAT U DE GENERATOR START

LEES VOORDAT U DE GENERATOR START DE VEILIGHEIDSINSTRUCTIES DOOR.
Locatie selecteren – Vermijd, voordat u de generator start, uitlaatgassen en locatiegevaren door het volgende te controleren:

U hebt een locatie geselecteerd om de generator buiten en goed geventileerd te gebruiken.
U hebt een locatie geselecteerd met een vlakke en stevige ondergrond om de generator op te plaatsen.
U hebt een locatie geselecteerd die zich op ten minste 4,5 meter afstand van een gebouw, andere apparatuur of brandbaar materiaal bevindt.
Als de generator zich dicht bij een gebouw bevindt, zorg er dan voor dat deze zich niet in de buurt van ramen, deuren en/of ventilatieopeningen bevindt.

gevaar
Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.

Gebruik de generator nooit in huis of in de garage. ZELFS NIET als deuren en ramen open staan.

Gebruik de generator alleen BUITEN en uit de buurt van ramen, deuren en ventilatieopeningen.
Vermijd andere gevaren van de generator. LEES DE HANDLEIDING VOOR GEBRUIK.

Gebruik de generator altijd op een vlakke ondergrond. Als u de generator op een niet-vlakke ondergrond plaatst, kan de generator omvallen, waardoor er brandstof en olie kan lekken. Gemorste brandstof kan ontbranden als deze in contact komt met een ontstekingsbron, zoals een zeer heet oppervlak.
LET OP
Gebruik de generator alleen op een stevige, vlakke ondergrond. Als u de generator gebruikt op een oppervlak met los materiaal, zoals zand of grasresten, kan dit ertoe leiden dat de generator vuil opneemt dat:

Koelopeningen kan blokkeren
Het luchtinlaatsysteem kan blokkeren

Weer – Gebruik uw generator nooit buitenshuis tijdens regen, sneeuw of een combinatie van weersomstandigheden die ertoe kunnen leiden dat er vocht op, in of rond de generator komt.
Droog oppervlak – Gebruik de generator altijd op een droog oppervlak zonder vocht.
Geen aangesloten belastingen – Zorg ervoor dat er geen belastingen zijn aangesloten op de generator voordat u deze start. Om er zeker van te zijn dat er geen belastingen zijn aangesloten, koppelt u alle elektrische verlengsnoeren los die op de stopcontacten van het bedieningspaneel zijn aangesloten.
LET OP
Het starten van de generator met er al belastingen op aangesloten, kan leiden tot schade aan apparaten die tijdens de korte opstartperiode op de generator worden gebruikt.
De generator aarden – De National Electric Code (NEC) en veel lokale elektriciteitsvoorschriften kunnen vereisen dat de generator met de aarde wordt verbonden. De meest voorkomende toepassing die een aardingsstaaf vereist, is wanneer u de generator gebruikt als een afzonderlijk afgeleid systeem om back-upstroom aan uw huis te leveren. Dit is meestal het geval wanneer een omschakelaar een geschakelde nulleider heeft.
Aangezien de toepassing van de generator veel variabelen heeft die niet kunnen worden vastgesteld door de fabrikant van de generator, moet een erkende elektricien bepalen of een aardingsstaaf nodig is.
Als een erkende elektricien heeft vastgesteld dat de toepassing een aardingsstaaf vereist, zorg er dan voor dat deze is verbonden met de aarde door de aardklem op het bedieningspaneel met een koperdraad (minimaal 10 AWG) met de aarde te verbinden. Raadpleeg een gekwalificeerde elektricien voor de lokale aardingsvereisten.
Nul gebonden: Er is een permanente geleider tussen de generator (statorwikkeling) en het frame.

Zorg ervoor dat de generator correct is aangesloten op de aarde voordat u hem gebruikt. De generator moet worden geaard om elektrische schokken als gevolg van defecte apparaten te voorkomen.

Werking op grote hoogte
Het motorvermogen wordt verminderd naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd per 300 meter hoogte ten opzichte van zeeniveau. Dit is een natuurlijke gebeurtenis en kan niet door de motor worden aangepast. Verhoogde uitlaatgasemissies kunnen ook het gevolg zijn van een verhoogd brandstofmengsel. Andere problemen zijn moeilijk starten, een hoger brandstofverbruik en vervuiling van de bougie. Neem contact op met ons serviceteam op 1-855-944-3571 voor onderdelensets voor hoogte. Onderdeelnummer carburateurset voor grote hoogte: 140545

VERLENGKABEL

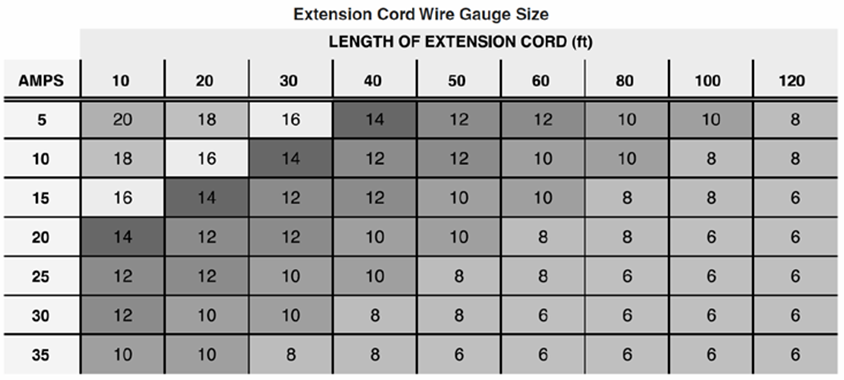

Verlengkabel gebruiken
Westinghouse Portable Power aanvaardt geen verantwoordelijkheid voor de inhoud van deze tabel. Het gebruik van deze tabel is uitsluitend de verantwoordelijkheid van de gebruiker. Deze tabel is uitsluitend bedoeld als referentie. De resultaten die worden geproduceerd door het gebruik van deze tabel zijn niet gegarandeerd correct of van toepassing in alle situaties, aangezien het type en de constructie van de snoeren sterk variabel zijn. Neem altijd contact op met de lokale voorschriften en een erkende elektricien voordat u een elektrisch apparaat installeert of aansluit

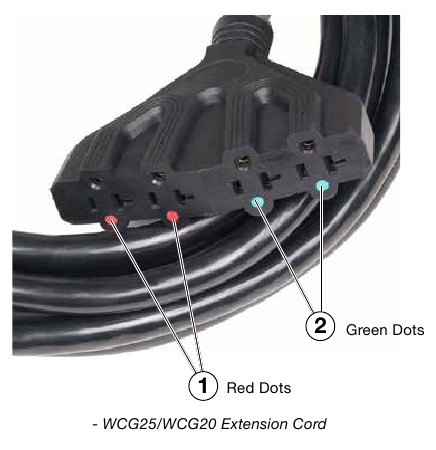

Westinghouse-voedingskabel gebruiken
Gebruik de tabel met verlengkabels om de grootte van de geleider voor verlengkabels te bepalen. Bepaal de afstand van de generator tot het apparaat op de bovenste regel van de tabel. Selecteer vervolgens de nominale stroomsterkte van de generator aan de linkerkant van de tabel. Waar de twee elkaar ontmoeten, staat de grootte van de geleider die voor de toepassing vereist is.
De WCG25-voedingskabel is op de generator aangesloten via de 120/240-stekker. Het tegenoverliggende uiteinde van de voedingskabel is een waaierstaartstopcontact met 2 groene stopcontacten en 2 rode stopcontacten. Elk stopcontact heeft een vermogen van 120 volt wisselstroom. Om de belasting van de generatoralternator in evenwicht te brengen, gebruikt u de rode en groene identificatiepunten op het waaierstaartstopcontact. Om de belasting in evenwicht te houden, sluit u de belastingen zo aan dat beide kleurstopcontacten worden gebruikt. Een voorbeeld is één rode en één groene. Sluit niet 2 rode en geen groene aan, of 2 groene en geen rode. Als er slechts één kleurstopcontact met meerdere belastingen wordt gebruikt, kan de alternator een onevenwichtige belasting ondervinden, waardoor de generator onnodig trilt.

DE GENERATOR AANSLUITEN OP HET ELEKTRISCHE SYSTEEM VAN EEN GEBOUW
Het wordt aanbevolen om een handmatige omschakelaar te gebruiken bij het rechtstreeks aansluiten op het elektrische systeem van een gebouw. Het aansluiten van een draagbare generator op het elektrische systeem van een gebouw moet gebeuren in strikte overeenstemming met alle nationale en lokale elektriciteitsvoorschriften en -wetten, en moet worden uitgevoerd door een gekwalificeerde elektricien.

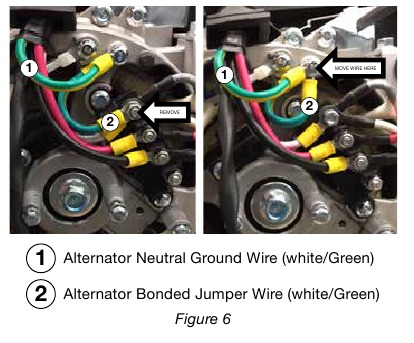

OMSCHAKELAARAANSLUITINGEN
De Westinghouse-generator is bedraad met de nul die aan de aarde is verbonden. Als u uw generator aansluit op een paneel-omschakelaar, moet een erkende elektricien overwegen om de geaarde nulleider te verwijderen om een goede werking van de huishoudelijke GFCI-circuits te garanderen. Begin met het verwijderen van het alternator-deksel (14). Zodra het deksel is verwijderd, verwijdert u de moer die de geaarde verbindingsdraad vasthoudt (zie "2" in figuur 6). Zodra de moer is verwijderd, haalt u de verbindingsdraad eraf en zet u de moer weer vast. Verwijder vervolgens de schroef waarmee de nulgeleider is bevestigd (zie "1" in figuur 6). Bevestig de geaarde verbindingsdraad (2) aan de nulgeleider (1) en draai de schroef vast.
Als de geaarde nulleider is verwijderd, moet de generator op het bedieningspaneel opnieuw worden gelabeld als zwevende nulleider.
Als uw generator is uitgerust met GFCI-stopcontacten, is het mogelijk dat het verwijderen van de geaarde nulleider geen goede werking van de GFCI-stopcontacten mogelijk maakt. Bewaar de verbindingsdraad altijd voor het geval dat deze in de toekomst nodig is wanneer deze niet op een omschakelaar is aangesloten.

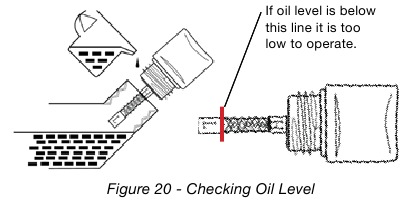

MOTORVLOEISTOFFEN EN BRANDSTOF TOEVOEGEN / CONTROLEREN

VOORDAT U MOTORVLOEISTOFFEN EN BRANDSTOF TOEVOEGT/CONTROLEERT, LEES DE VEILIGHEIDSINSTRUCTIES DOOR.
gevaar

Het vullen van de brandstoftank met benzine terwijl de generator draait, kan ertoe leiden dat er benzine lekt en in contact komt met hete oppervlakken, waardoor de benzine kan ontbranden.
Controleer, voordat u de generator start, altijd het niveau van:

Motorolie
Benzine in de brandstoftank

Zodra de generator is gestart en de motor warm wordt, is het niet veilig om benzine aan de brandstoftank of motorolie aan de motor toe te voegen terwijl de motor draait of de motor en de uitlaat heet zijn.

MOTOROLIE CONTROLEEREN EN / OF BIJVULLEN

Er kan interne druk worden opgebouwd in het motorcarter terwijl de motor draait. Het verwijderen van de olie-vulstop/peilstok terwijl de motor heet is, kan ertoe leiden dat er extreem hete olie uit het carter spuit en de huid ernstig kan verbranden. Laat de motorolie enkele minuten afkoelen voordat u de olie-vulstop/peilstok verwijdert.
De unit zoals verzonden bevat geen olie in de motor. U moet motorolie toevoegen voordat u de generator voor de eerste keer start. Zie Motorolie controleren en Motorolie toevoegen voor instructies over het controleren van het motoroliepeil en de procedure voor het toevoegen van motorolie.
LET OP
De motor bevat geen motorolie zoals verzonden. Het proberen te starten van de motor kan motoronderdelen beschadigen. De eigenaar van de generator is er verantwoordelijk voor dat het juiste oliepeil wordt gehandhaafd tijdens het gebruik van de generator. Het niet handhaven van het juiste oliepeil kan leiden tot motorschade.

BENZINE TOEVOEGEN AAN DE BRANDSTOFTANK

Tank de generator nooit bij terwijl de motor draait.
Zet de motor altijd uit en laat de generator afkoelen voordat u gaat tanken.

Vereiste benzine – Gebruik alleen benzine die aan de volgende eisen voldoet:

Alleen loodvrije benzine
Benzine met maximaal 10% ethanol toegevoegd
Benzine met een octaangetal van 87 of hoger

De brandstoftank vullen – Volg de onderstaande stappen om de brandstoftank te vullen:

Schakel de generator uit.
Laat de generator afkoelen zodat alle oppervlakken van de demper en de motor koel aanvoelen.
Verplaats de generator naar een vlakke ondergrond.
Maak het gebied rond de brandstofdop schoon.
Verwijder de brandstofdop door deze tegen de klok in te draaien.
Voeg langzaam benzine toe aan de brandstoftank. Wees zeer voorzichtig om de tank niet te vol te maken. Het benzineniveau mag NIET hoger zijn dan de vulhals (zie Afbeelding 7).
Installeer de brandstofdop door deze met de klok mee te draaien totdat u een klik hoort, wat aangeeft dat de dop volledig is geïnstalleerd.

Vermijd langdurig huidcontact met benzine. Vermijd langdurig inademen van benzinedampen.

VOORDAT U DE GENERATOR START

LEES HET VEILIGHEIDSGEDEELTE DOOR VOORDAT U DE GENERATOR START.
Controleer het volgende voordat u probeert de generator te starten:

De motor is gevuld met motorolie. ZieMotorolie controleren.
De generator bevindt zich op een juiste locatie (Locatie selecteren).
De generator staat op een droge ondergrond (Weer en droge ondergrond).
Alle belastingen zijn losgekoppeld van de generator (Geen aangesloten belastingen).
De generator is correct geaard.

Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

Gebruik de generator nooit in een afgesloten ruimte. De motoruitlaat bevat koolmonoxide. Gebruik de generator alleen buiten en uit de buurt van ramen, deuren en ventilatieopeningen.
LET OP
De motor is uitgerust met een schakelaar voor uitschakeling bij laag oliepeil. Als het oliepeil laag wordt, kan de motor uitvallen en niet starten totdat de olie tot het juiste niveau is gevuld. Slechte oliekwaliteit kan de werking van de schakelaar voor uitschakeling bij laag oliepeil verstoren.
De eigenaar van de generator is er verantwoordelijk voor dat het juiste oliepeil wordt gehandhaafd tijdens de werking van de generator. Het niet handhaven van het juiste oliepeil kan leiden tot motorschade.
LET OP
Sluit GEEN 240V-belastingen aan op 120V-stopcontacten. Sluit GEEN driefasige belastingen aan op de generator. Sluit GEEN 50Hz-belastingen aan op de generator. Laat de motor een paar minuten stabiliseren en opwarmen voordat u de belasting toevoegt.

VERMOGEN EN VRAAG
De generator mag niet gedurende langere tijd volledig onbelast draaien, anders kan de motor beschadigd raken. Het wordt aanbevolen dat de generator altijd wordt gebruikt met minstens een derde van zijn nominale 120-Volt AC-vermogen. 120-Volt AC-apparaten hebben twee verschillende elektrische vermogensvereisten waarmee rekening moet worden gehouden, namelijk het lopende vermogen en het start-/piekvermogen. Beide worden gemeten in Watt (meestal afgekort als "W").
De continue belasting in stabiele toestand is de lopende vermogensvraag en deze wordt vaak op het apparaat vermeld in de buurt van het modelnummer of serienummer. Soms is het apparaat mogelijk alleen gemarkeerd met de spanning (d.w.z. 120 V) en de stroomafname (bijv. 6 Ampère of 6 A), in welk geval de lopende vermogensvraag in Watt kan worden verkregen door de spanning te vermenigvuldigen met de stroom, bijv. 120 V × 20 A = 2.400 W.
Eenvoudige resistieve 120-Volt AC-apparaten zoals gloeilampen, broodroosters, kachels, enz. hebben geen extra vermogensvraag bij het starten, dus hun startvermogensvraag is hetzelfde als hun lopende vermogensvraag.
Complexere 120-Volt AC-apparaten die inductieve of capacitieve elementen bevatten, zoals elektromotoren, hebben een momentane extra vermogensvraag bij het starten, die tot zeven keer de lopende vermogensvraag of meer kan bedragen. Fabrikanten van dergelijke apparaten publiceren zelden deze startvermogensvraag, dus het is vaak noodzakelijk om deze te schatten. Een vuistregel voor apparaten die zijn uitgerust met een elektromotor is om een startvermogensvermenigvuldiger van 1,2 toe te passen voor kleine draagbare of draagbare apparaten en een waarde van 3,5 voor grotere stationaire apparaten. Er kan bijvoorbeeld worden aangenomen dat een haakse slijper van 900 W een startvermogensvraag heeft van ten minste 1,2 × 900 W, wat gelijk is aan 1.080 W. Evenzo kan worden aangenomen dat een luchtcompressor van 1.650 W een startvermogensvraag heeft van ten minste 3,5 × 1.650 W, wat gelijk is aan 5.775 W.
Om overbelasting van het 120-Volt AC-systeem van de generator te voorkomen:

Tel de lopende vermogensvraag op van alle 120-Volt AC-apparaten die tegelijkertijd op de generator worden aangesloten. Dit totaal mag niet groter zijn dan het gespecificeerde lopende vermogen van de generator.
Tel de lopende vermogensvraag opnieuw op, maar gebruik voor het grootste motoraangedreven apparaat de waarde van de startvermogensvraag in plaats van de lopende vermogensvraag. Dit totaal mag niet groter zijn dan het gespecificeerde startvermogen van de generator.
De totale lopende vermogensvraag van alle apparaten die op een van de stopcontacten van de generator worden aangesloten, mag niet hoger zijn dan het gespecificeerde lopende vermogen van de generator of 3.700 W, afhankelijk van wat lager is.

DE GENERATOR STARTEN
Zorg ervoor dat u de oliepeilen controleert voordat u start. Als het de eerste keer is dat u start, zorg er dan voor dat u olie toevoegt (zie Motorolie toevoegen).

Zorg ervoor dat er niets is aangesloten op de stopcontacten.
Controleer of de batterij is geïnstalleerd en of beide batterijkabels zijn aangesloten op hun overeenkomstige polariteit.
(Zie De batterij installeren)
Zorg ervoor dat de stroomonderbrekers correct zijn ingesteld (zie Afbeelding 8 hieronder).
1. 240/120V Hoofdstroomonderbreker Werkstand
2. 240/120V Hoofdstroomonderbreker Geactiveerde stand
3. 120V Stroomonderbreker Werkstand
4. 120V Stroomonderbreker Geactiveerde stand
Zet de brandstofafsluitklep in de stand ON (zie Afbeelding 9 hieronder).
Zet bij een koude start de chokehendel in de stand ON (zie Afbeelding 10 hieronder). Zet bij een warme start de chokehendel in de stand OFF.
Kies de startmethode:
1. Elektrische start: Houd de motorbedieningsschakelaar in de START (START)-stand totdat de motor start. Zodra de motor start, laat u de motorbedieningsschakelaar los; de schakelaar gaat automatisch naar de RUN (RUN)-stand (zie Afbeelding 11 hieronder).

  LET OP
  Als u de motorbedieningsschakelaar niet loslaat zodra de motor start, kan dit schade aan de generator veroorzaken. Duw de motorbedieningsschakelaar nooit in de START (START)-stand terwijl de motor draait; dit kan de generator beschadigen.
  Opmerking: als de motor na 5 seconden niet start, laat u de motorbedieningsschakelaar los. Laat de generator 15 seconden stationair draaien en herhaal stap 8. Als de cranksnelheid na elke mislukte poging daalt, is de batterij mogelijk niet voldoende opgeladen. Start de generator handmatig door de onderstaande stappen te volgen:
2. Handmatig starten: Zorg ervoor dat de motorbedieningsschakelaar in de RUN (RUN)-stand staat. Pak de terugslaghendel stevig vast en trek er langzaam aan totdat u meer weerstand voelt. Oefen op dit punt een snelle trekkracht uit terwijl u omhoog trekt en iets van de generator af.
Nadat u de motor koud hebt gestart en de motor start en stabiliseert, beweegt u de chokehendel geleidelijk terug naar de stand OFF (zie Afbeelding 13 hieronder).
Steek stekkers in elektrische apparaten.

DE GENERATOR STOPPEN
Normale werking
Gebruik de volgende stappen om uw generator te stoppen tijdens normale werking:

Verwijder alle aangesloten belastingen van de stopcontacten op het bedieningspaneel.
Laat de generator op "no load" (nulbelasting) draaien om de temperaturen van de motor en de dynamo te verlagen en te stabiliseren.
Zet de motorbedieningsschakelaar in de stand STOP of, als u van plan bent de generator na gebruik op te slaan, draai de brandstofafsluiter naar de OFF-stand en laat de brandstof uit de carburateur verbruiken (zie Afbeelding 14).

Tijdens een noodgeval
Als er een noodgeval is en de generator snel moet worden gestopt, zet de motorbedieningsschakelaar dan onmiddellijk in de STOP-stand.

ONDERHOUD

VOORDAT U ONDERHOUD AAN DE GENERATOR UITVOERT, LEES HET VEILIGHEIDSGEDEELTE EN DE VOLGENDE VEILIGHEIDSBERICHTEN.

Voorkom dat de generator per ongeluk start tijdens onderhoud door de bougiedop van de bougie te verwijderen. Koppel voor generatoren met elektrische start ook de accukabels los van de accu (koppel eerst de zwarte negatieve (-) kabel los) en plaats de kabels uit de buurt van de accupolen om vonkvorming te voorkomen.

Laat hete onderdelen afkoelen tot ze aan te raken zijn voordat u een onderhoudsprocedure uitvoert.

Er kan interne druk ontstaan in het carter van de motor terwijl de motor draait. Het verwijderen van de olievuldop/peilstok terwijl de motor heet is, kan ervoor zorgen dat er extreem hete olie uit het carter spuit, wat ernstige brandwonden kan veroorzaken. Laat de motorolie enkele minuten afkoelen voordat u de olievuldop/peilstok verwijdert.

Voer onderhoud altijd uit in een goed geventileerde ruimte. Benzinebrandstof en brandstofdampen zijn extreem ontvlambaar en kunnen onder bepaalde omstandigheden ontbranden.

ONDERHOUDSSCHEMA

Het niet uitvoeren van periodiek onderhoud of het niet opvolgen van onderhoudsprocedures kan leiden tot een storing in de generator en kan de dood of ernstig letsel tot gevolg hebben.
LET OP
Periodieke onderhoudsintervallen variëren afhankelijk van de bedrijfsomstandigheden van de generator. Het gebruik van de generator onder zware omstandigheden, zoals aanhoudende hoge belasting, hoge temperatuur of ongewoon natte of stoffige omgevingen, vereist vaker periodiek onderhoud. De intervallen die in het onderhoudsschema worden vermeld, moeten slechts als algemene richtlijn worden beschouwd.

Vermijd huidcontact met motorolie of benzine. Langdurig huidcontact met motorolie of benzine kan schadelijk zijn. Frequent en langdurig contact met motorolie kan huidkanker veroorzaken. Neem beschermende maatregelen en draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.
Het volgen van het onderhoudsschema is belangrijk om de generator in goede staat te houden. Hieronder volgt een overzicht van de onderhoudspunten per periodiek onderhoudsinterval.

TABEL 1: ONDERHOUDSSCHEMA - UITGEVOERD DOOR EIGENAAR

Onderhoudspunt	Voor elk gebruik	Na de eerste 20 uur of de eerste maand van gebruik	Na 50 uur gebruik of elke 6 maanden	Na 100 uur gebruik of elke 6 maanden	Na 300 uur gebruik of elk jaar
Motorolie	Niveau controleren	Vervangen	Vervangen	-	-
Koelfuncties	Controleren/reinigen	-	-	-	-
Luchtfilter	Controleren	-	Reinigen*	-	Vervangen
Bougie	-	-	-	Controleren/reinigen	Vervangen
Vonkenvanger	-	-	-	Controleren/reinigen	-

*Vaker onderhouden bij gebruik in droge en stoffige omstandigheden

TABEL 2: ONDERHOUDSSCHEMA - UITGEVOERD DOOR EEN ERKEND WESTINGHOUSE-SERVICEBEDRIJF

Onderhoudspunt	Voor elk gebruik	Na de eerste 20 uur of de eerste maand van gebruik	Na 50 uur gebruik of elke 6 maanden	Na 100 uur gebruik of elke 6 maanden	Na 300 uur gebruik of elk jaar
Klepspeling	-	-	-	-	Controleren/afstellen
Brandstoffilter	-	-	-	Controleren/reinigen	-

DE VONKENVANGER REINIGEN

Hete oppervlakken. Raak bij het bedienen van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.
Controleer en reinig de vonkenvanger na elke 100 uur gebruik of 6 maanden.

De generator moet koud zijn om dit onderhoud uit te voeren.
Plaats de omvormer op een vlakke, horizontale ondergrond.
Verwijder de 6 schroeven waarmee de uitlaatdemperafdekking op zijn plaats wordt gehouden (zie afbeelding 15).
Zodra de afdekking is verwijderd, zoekt u de schroef op de punt van de uitlaatdemper en verwijdert u deze. Trek de vonkenvanger uit de uitlaatdemper. (zie afbeelding 16).
Als het vonkenvangerscherm tekenen van slijtage vertoont (scheuren, barsten of grote openingen in het scherm), vervang dan het vonkenvangerscherm.
OPMERKING: Gebruik alleen Westinghouse-vonkenvangers als vervanging.
Als het scherm niet gescheurd is, reinig het dan met een staalborstel, een commercieel oplosmiddel of perslucht. Verwijder al het vuil en puin dat zich op het vonkenvangerscherm heeft verzameld (zie afbeelding 17).
Plaats de vonkenvanger terug in de uitlaatdemper. Zorg ervoor dat u deze volledig naar binnen duwt, zodat deze strak op de punt van de uitlaatdemper zit.
Plaats de uitlaatdemperafdekking terug en draai alle 6 schroeven vast.

DE VLOTTERKOM VAN DE CARBURATEUR LEEGMAKEN

Zorg ervoor dat de generator is uitgeschakeld en dat u zich uit de buurt van open vuur bevindt.
Plaats een bak (of een geschikte container) onder de carburateur.
Draai de schroef aan de onderkant van de kom los en laat de benzine eruit lopen.
Nadat alle benzine is weggelopen, draait u de schroef vast.

ONDERHOUD VAN DE MOTOROLIE
Specificatie motorolie

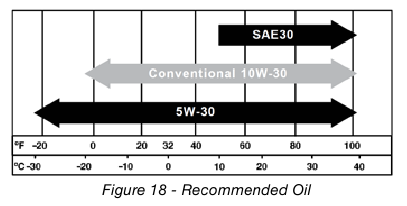

Gebruik alleen de motorolie die is gespecificeerd in afbeelding 18.
Gebruik alleen 4-takt/cyclus motorolie. GEBRUIK NOOIT 2-TAKT/CYCLUS OLIE. Synthetische olie is een acceptabel alternatief voor conventionele olie.

DE MOTOROLIE CONTROLEREN
LET OP
Zorg altijd voor het juiste motoroliepeil. Het niet handhaven van het juiste motoroliepeil kan leiden tot ernstige schade aan de motor en/of de levensduur van de motor verkorten. Gebruik altijd de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of de levensduur van de motor verkorten.
Het motoroliepeil moet voor elk gebruik worden gecontroleerd.

Gebruik of onderhoud de generator altijd op een vlakke ondergrond.
Stop de motor als deze draait.
Laat de motor enkele minuten staan en afkoelen (laat de carterdruk gelijk worden).
Maak de omgeving rond de olievuldop/peilstok schoon met een vochtige doek.
Verwijder de olievuldop/peilstok (zie afbeelding 19 hieronder).
Controleer het oliepeil: verwijder bij het controleren van de motorolie de olievuldop/peilstok en veeg deze schoon. Draai de olievuldop/peilstok helemaal terug en verwijder deze vervolgens om het oliepeil op de olievuldop/peilstok te controleren.
- Acceptabel oliepeil – Olie is zichtbaar op de arceringen tussen de H- en L-lijnen op de olievuldop/peilstok (zie afbeelding 20).
- Laag oliepeil – Olie bevindt zich onder de L-lijn op de olievuldop/peilstok.

MOTOROLIE BIJVULLEN

Gebruik of onderhoud de generator altijd op een vlakke ondergrond.
Stop de motor als deze draait.
Laat de motor enkele minuten staan en afkoelen (laat de carterdruk gelijk worden).
Maak de omgeving rond de olievuldop/peilstok grondig schoon.
Verwijder de olievuldop/peilstok en veeg deze schoon.
Selecteer de juiste motorolie zoals gespecificeerd in afbeelding 18.
Voeg met behulp van de meegeleverde trechter langzaam motorolie toe aan de motor. Stop regelmatig om het niveau te controleren om overvulling te voorkomen.
Blijf olie toevoegen totdat de olie op het juiste niveau is. Zie afbeelding 20.
Plaats de olievuldop/peilstok terug.

MOTOROLIE VERVERSEN

Gebruik of onderhoud de generator altijd op een vlakke ondergrond.
Stop de motor.
Laat de motor enkele minuten staan en afkoelen (laat de carterdruk gelijk worden).
Plaats een olieopvangbak (of een geschikte container) onder de olieaftapplug (zie afbeelding 21).
Maak de omgeving rond de olieaftapplug grondig schoon met een vochtige doek.
Verwijder de olieaftapplug (zie afbeelding 21). Zodra deze is verwijderd, plaatst u de olieaftapplug op een schone ondergrond.
Laat de olie volledig weglopen.
Plaats de olieaftapplug terug.
Vul het carter met olie volgens de stappen die worden beschreven inMotorolie bijvullen.

LET OP
Gooi gebruikte motorolie nooit weg door de olie in een riool, op de grond, in het grondwater of in waterwegen te dumpen. Wees altijd milieubewust. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

ONDERHOUD VAN HET LUCHTFITER

Gebruik nooit benzine of andere ontvlambare oplosmiddelen om het luchtfilter te reinigen. Gebruik alleen huishoudelijk afwasmiddel om het luchtfilter te reinigen.

Het luchtfilter reinigen
Het luchtfilter moet na elke 50 gebruiksuren of 3 maanden worden gereinigd (deze frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

Schakel de generator uit en laat hem enkele minuten afkoelen als hij draait.
Verplaats de generator naar een vlakke, horizontale ondergrond.

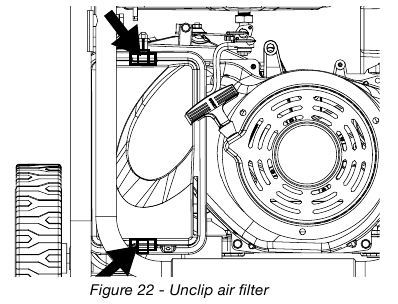

Maak de klemmen aan de boven- en onderkant van het luchtfilterdeksel los (Afbeelding 22).
Verwijder de zwarte, grove luchtfilters.
Was de schuimluchtfilterelementen door de elementen onder te dompelen in een oplossing van huishoudelijk wasmiddel en warm water. Knijp langzaam in het schuim om het grondig te reinigen.
LET OP
Draai of scheur het schuimluchtfilterelement NOOIT tijdens het reinigen of drogen. Pas alleen langzaam maar stevig knijpen toe.
Spoel af in schoon water door de luchtfilterelementen onder te dompelen in vers water en langzaam te knijpen.
LET OP
Gooi de zeepreinigingsoplossing die is gebruikt om het luchtfilter te reinigen nooit in een riool, op de grond of in grondwater of waterwegen. Wees altijd milieubewust. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een juiste verwijdering van gevaarlijke stoffen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.
Gooi de gebruikte zeepreinigingsoplossing op de juiste manier weg.
Droog de luchtfilterelementen door opnieuw langzaam stevig te knijpen.
Zodra de luchtfilters droog zijn, smeert u de luchtfilters in met schone motorolie.
Knijp in de filters om overtollige olie te verwijderen.
Plaats de filters terug in het apparaat. Zorg ervoor dat het grijze (fijne) luchtfilter eerst wordt geplaatst, gevolgd door het zwarte (grove) luchtfilter aan de buitenkant.
Plaats het luchtfilterdeksel terug en zet de luchtfiltereenheid vast.

ONDERHOUD AAN DE BOUGIEN
De bougie moet na elke 100 gebruiksuren of 6 maanden worden gecontroleerd en schoongemaakt en moet na 300 gebruiksuren of elk jaar worden vervangen.

Stop de generator en laat hem enkele minuten afkoelen als hij draait.
Verplaats de generator naar een vlakke, horizontale ondergrond.

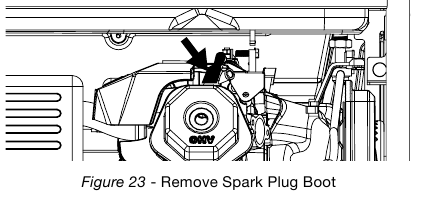

Verwijder de bougiekabel door de plastic bougiekabelgreep stevig recht uit de motor te trekken (zie Afbeelding 23).
LET OP
Oefen nooit zijwaartse druk uit en beweeg de bougie niet zijwaarts wanneer u de bougie verwijdert. Het uitoefenen van zijwaartse druk of het zijwaarts bewegen van de bougie kan de bougiekabel beschadigen en doen barsten.
Reinig het gebied rond de bougie.
Gebruik de meegeleverde bougiedopsleutel om de bougie uit de cilinderkop te verwijderen.
Plaats een schone doek over de opening die is ontstaan door het verwijderen van de bougie om er zeker van te zijn dat er geen vuil in de verbrandingskamer kan komen.
Inspecteer de bougie op:
- Gebarsten of afgebroken isolator
- Excessieve slijtage
- Bougieafstand (de acceptabele limiet van 0,027-0,032 inch [0,70 - 0,80 mm]).
  LET OP
  Gebruik bij onderhoud alleen aanbevolen bougies. De fabrikant is niet verantwoordelijk voor motorschade bij gebruik van bougies die niet door de fabrikant worden aanbevolen.
Installeer de bougie door zorgvuldig de onderstaande stappen te volgen:
- Plaats de bougie voorzichtig terug in de cilinderkop. Draai de bougie met de hand vast totdat deze vastzit.
- Gebruik de meegeleverde bougiedopsleutel om de bougie te draaien om er zeker van te zijn dat deze volledig is geplaatst.
- Plaats de bougiekabel terug en zorg ervoor dat de kabel volledig op de punt van de bougie aansluit.

Aanbevolen vervanging van bougie:
NGK: (1034) BP7ES (Vervanging)
Torch: F7TC (OE-bougie)
Westinghouse Onderdeelnummer: 180526

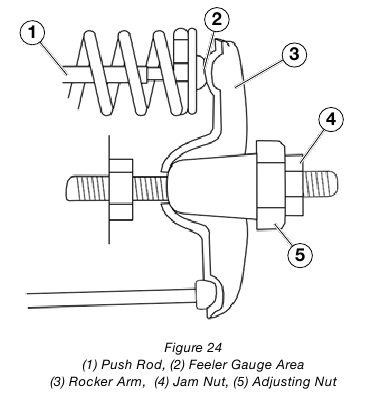

HET CONTROLE EN AFSTELLEN VAN DE KLEPSPeling

Het controleren en afstellen van de klepspeling moet worden gedaan wanneer de motor koud is.

Verwijder het kleppendeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
Draai de motor naar het bovenste dode punt (TDC) van de compressieslag. Kijkend door het bougiegat moet de zuiger zich bovenaan bevinden.
Beide tuimelaars moeten los zitten bij TDC op de compressieslag. Als dit niet het geval is, draai de motor dan 360°.
Plaats een voelermaat tussen de tuimelaar en de stoterstang en controleer de speling (zie Afbeelding 24). Zie Tabel 3 voor de specificaties van de klepspeling.

(Tabel 3) Standaard klepspeling

	Inlaatklep	Uitlaatklep
Klepspeling	0,0035 ± 0,0043 inch (0,09 ± 0,11 mm)	0,0043 ± 0,0051 inch (0,11 ± 0,13 mm)
Boutkoppel	8-12 N.m	8-12 N.m

Als een aanpassing nodig is, houdt u de stelmoer vast en draait u de borgmoer los.
Draai aan de stelmoer om de juiste klepspeling te verkrijgen. Wanneer de klepspeling correct is, houdt u de stelmoer vast en draait u de borgmoer vast tot 12 N•m (106 in-lb).
Controleer de klepspeling opnieuw na het vastdraaien van de borgmoer.
Voer deze procedure uit voor zowel de inlaat- als de uitlaatklep.
Plaats het tuimelaardeksel, de pakking en de bougie terug.

GFCI-STOPCONTACTEN TESTEN

Start de generator en laat hem opwarmen.
Druk op de testknop op het GFCI-stopcontact.
De resetknop moet eruit springen en er mag geen stroom uit de stopcontacten komen. Als de resetknop er niet uitspringt, werkt het GFCI-stopcontact niet correct en moet het worden gerepareerd voordat de generator kan worden gebruikt.
Druk op de resetknop om de stroom naar het stopcontact te herstellen.

ACCUSERVICE

Laad niet langer dan 8 uur op. Als u de accu onbeperkt aan de oplader laat zitten, kan de accu overladen raken en defect raken.
Om ervoor te zorgen dat de accu opgeladen blijft, moet de generator om de 2 tot 3 maanden worden gestart en minimaal 15 minuten draaien of moet een oplader op de accu worden aangesloten en een nacht worden opgeladen. Als u een acculader gebruikt, zorg er dan voor dat u de instructies van de fabrikant volgt voor een correct gebruik.

ACCU VERVANGEN

Verwijder de bougiekabel van de bougie.
Maak de bout op de accuhouderplaat los en verwijder deze en draai de plaat uit.
Kantel de accu iets naar voren om toegang te krijgen tot de accukabels.
Koppel eerst de zwarte negatieve (-) accukabel los van de accu.
Koppel als tweede de rode positieve (+) accukabel los en verwijder de accu.
LET OP
Gooi de gebruikte accu op de juiste manier weg volgens de richtlijnen van uw lokale of nationale overheid.
Plaats de nieuwe accu in het generatorframe. De accu moet voldoen aan de specificaties in de onderstaande tabel om goed te kunnen werken.
Sluit eerst de rode positieve (+) accukabel aan op de accu.
Sluit als tweede de zwarte negatieve (-) accukabel aan op de accu.
Plaats de accuhouderplaat terug met behulp van de moeren die in stap 2 zijn verwijderd.
Plaats de bougiekabel op de bougie.

Zie hieronder voor de accuspecificatie bij het vervangen van de accu.

Westinghouse onderdeelnummer	100557
Accu model van een ander merk	YT9A
Volt	12
Ampère-uur	9
Afmetingen	5 5/16 inch bij 3 inch bij 5 3/8 inch

DE GENERATOR REINIGEN
Het is belangrijk om de generator na elk gebruik te inspecteren en schoon te maken.
Reinig alle luchtinlaat- en uitlaatpoorten van de motor – Zorg ervoor dat alle luchtinlaat- en uitlaatpoorten van de motor schoon zijn en vrij van vuil en rommel om ervoor te zorgen dat de motor niet heet wordt.
Reinig alle koelribben van de motor – Gebruik een vochtige doek en een borstel om al het vuil op of rond de koelribben van de motor los te maken en te verwijderen.
Reinig alle koelluchtinlaten en uitlaatpoorten van de alternator – Zorg ervoor dat de koelluchtinlaten en uitlaatpoorten van de alternator vrij zijn van vuil en obstructies. Gebruik een stofzuiger om vuil en rommel te verwijderen die vastzit in de koelluchtinlaten en uitlaatpoorten. Algemene reiniging van de generator – Gebruik een vochtige doek om alle overige oppervlakken schoon te maken.

DE GENERATOR OPBERGEN

Bewaar een generator met brandstof in de tank nooit binnenshuis of in een slecht geventileerde ruimte waar de dampen in contact kunnen komen met een ontstekingsbron, zoals:

een waakvlam van een fornuis, boiler, wasdroger of een ander gastoestel; of
vonken van een elektrisch apparaat.

LET OP
Benzine die slechts 60 dagen is opgeslagen, kan slecht worden en gom-, vernis- en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor veroorzaken. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor een motor na een langere opslagperiode niet meer kan starten.

Er moet goed worden gezorgd voor de voorbereiding van de generator voor opslag.

Zorg ervoor dat de Engine Switch op STOP staat, zodat de generator geen stroom van de batterij trekt.
Reinig de generator zoals beschreven in De generator reinigen.
Laat zoveel mogelijk benzine uit de brandstoftank lopen.
Start met de brandstofafsluiter open de motor en laat de generator draaien totdat alle resterende benzine in de brandstofleidingen en carburateur is verbruikt en de motor afslaat.
Sluit de brandstofafsluiter.
Laat de resterende benzine in de vlotterbak van de carburateur leeglopen, zoals beschreven in De vlotterbak van de carburateur leeg laten lopen.
Ververs de olie (zie Motorolie verversen).
Verwijder de bougie (zie Bougie onderhoud) en doe ongeveer 1 eetlepel olie in de bougieopening. Terwijl u een schone doek over de bougieopening plaatst, trekt u langzaam aan de spoelgreep zodat de motor een paar keer kan draaien. Dit verdeelt de olie en beschermt de cilindervoering tegen corrosie tijdens opslag.
Plaats de bougie terug (zie Bougie onderhoud).
Verplaats de generator naar een schone, droge plaats voor opslag.

PROBLEEMOPLOSSING

Voordat de eigenaar of servicemonteur probeert de generator te onderhouden of problemen op te lossen, moet hij eerst de gebruikershandleiding lezen en alle veiligheidsinstructies begrijpen en opvolgen. Het niet opvolgen van alle instructies kan leiden tot omstandigheden die kunnen leiden tot het ongeldig worden van de EPA-certificering of productgarantie, ernstig persoonlijk letsel, materiële schade of zelfs de dood.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Motor draait, maar geen elektrische output	Stroomonderbrekers zijn uitgeschakeld.	Reset de stroomonderbrekers en controleer op overbelasting.
	De stekker van het netsnoer is niet volledig in het stopcontact van de generator gestoken.	Controleer of de stekker stevig in het stopcontact van de generator is gestoken. Als u het 240V-stopcontact gebruikt, zorg er dan voor dat de stekker 1/4 slag met de klok mee is gedraaid.
	Defect of beschadigd netsnoer	Vervang het netsnoer.
	Defect of beschadigd elektrisch apparaat	Probeer een bekend goed apparaat aan te sluiten om te controleren of de generator elektrische stroom produceert.
	GFCI-stopcontact is uitgeschakeld	Druk op de resetknop op het GFCI-stopcontact.
	Als het proberen van 1-5 hierboven het probleem niet oplost, kan de oorzaak zijn dat de generator een storing heeft.	Breng de generator naar uw dichtstbijzijnde erkende servicebedrijf.
De motor start niet of blijft niet draaien tijdens het starten.	De brandstofafsluiter staat in de OFF-stand.	Zet de brandstofafsluiter in de ON-stand.
	De generator heeft geen benzine meer.	Voeg benzine toe aan de generator.
	De brandstoftoevoer is geblokkeerd.	Inspecteer en reinig de brandstoftoevoerkanalen.
	De unit is te veel verstikt.	Zet de chokehendel halverwege tussen de ON- en OFF-stand.
	De startaccu heeft mogelijk onvoldoende lading	Alleen op modellen met elektrische start. Controleer de output van de accu en laad de accu indien nodig op.
	Vuil luchtfilter	Controleer en reinig het luchtfilter.
	De uitschakelaar voor een laag oliepeil voorkomt dat de unit start.	Controleer het oliepeil en vul olie bij indien nodig.
	De bougiestekker is niet volledig op de bougiepunt aangesloten.	Duw de bougiestekker stevig naar beneden om ervoor te zorgen dat de stekker volledig is aangesloten
	De bougie is defect.	Verwijder en controleer de bougie. Vervang deze indien defect.
	Vuile/verstopte vonkenvanger	Controleer en reinig de vonkenvanger.
	Oude brandstof	Tap de brandstof af en vervang deze door verse brandstof.
	Als het proberen van 1-11 hierboven het probleem niet oplost, kan de oorzaak zijn dat de generator een storing heeft.	Breng de generator naar uw dichtstbijzijnde erkende servicebedrijf.
Generator stopt plotseling met draaien	De generator heeft geen brandstof meer.	Controleer het brandstofpeil. Vul brandstof bij indien nodig.
	De uitschakelaar voor een laag oliepeil heeft de motor gestopt.	Controleer het oliepeil en vul olie bij indien nodig.
	Te veel belasting	Start de generator opnieuw en verminder de belasting.
	Als het proberen van 1-3 hierboven het probleem niet oplost, kan de oorzaak een storing in de generator zijn.	Breng de generator naar uw dichtstbijzijnde erkende servicebedrijf.
Motor draait onregelmatig; houdt geen constant toerental aan	De choke is in de ON-stand gelaten.	Zet de choke in de OFF-stand
	Vuil luchtfilter	Reinig het luchtfilter.
	Toegepaste belastingen kunnen aan en uit schakelen	Naarmate de toegepaste belastingen cyclisch zijn, kunnen er veranderingen in het motortoerental optreden; dit is een normale situatie.
	Als het proberen van 1-3 hierboven het probleem niet oplost, kan de oorzaak een storing in de generator zijn	Breng de generator naar uw dichtstbijzijnde erkende servicebedrijf.

WGEN6000 UITGEKLAPTE WEERGAVE

WGEN6000 ONDERDEELNUMMER UITGEKLAPTE WEERGAVE

WGEN6000 MOTOROVERZICHT

WGEN6000 ONDERDEELNUMMER MOTOROVERZICHT

WGEN6000 SCHEMATISCH

Generator specificaties

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WGen6000 - Handleiding invertergenerator
