Westinghouse WGen20000c - Draagbare generatorhandleiding

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen, koolmonoxide, ftalaten en lood, waarvan bekend is dat ze in de staat Californië kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, dient u te vermijden om uitlaatgassen in te ademen en handschoenen te dragen of uw handen regelmatig te wassen bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov.

Lees deze handleiding voordat u dit product gebruikt of onderhoudt. Het niet opvolgen van de instructies en veiligheidsvoorschriften in deze handleiding kan leiden tot ernstig letsel of de dood.

UPDATES
De nieuwste gebruikershandleiding voor uw Westinghouse-producten vindt u onder ons ondersteuningstabblad. https://westinghouseoutdoorpower.com/pages/manuals

Of scan de volgende QR-code met de camera van uw smartphone om naar de link te worden geleid.

PRODUCTREGISTRATIE

Voor probleemloze garantiedekking is het belangrijk om uw Westinghouse-product te registreren. U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op: https://westinghouseoutdoorpower.com/pages/warranty-registration
• Het scannen van de QR-code met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie opsturen naar:
  Westinghouse Outdoor Power
  Warranty registration
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor probleemloze garantiedekking.

SPECIFICATIES

Dit product is ontworpen en beoordeeld

Draaiende Watts:	20.000
Piek Watts:	28.000
Nominale spanning:	120/240V
Nominale frequentie:	60 Hz @ 3600 RPM
Fase:	Enkelfase
Totale harmonische vervorming:	≤ 5%
Motorinhoud:	999 cc
Starttype:	Starten op afstand
Brandstofcapaciteit:	17 Gallons (64 Liter)
Brandstoftype:	Loodvrije benzine 87–93 octaan*
Oliecapaciteit:	2,4 US Quart (2,3 Liter)
Olietype:	SAE 10W-30
Bougie:	97108 (F7TC)
Bougieafstand:	0.024 – 0.032 in. (0,60 – 0,80 mm)
Klepinlaatspeling:	0.0031 – 0.0047 in. (0,08 – 0,12 mm)
Kleppenuitlaatspeling:	0.0051 – 0.0067 in. 0,13 – 0,17 mm)
AC-aardingssysteem:	Gebonden aan frame
Spanningsregelaar:	AVR
Alternatortype:	Borstel
Maximale omgevingstemperatuur:	104°F (40°C)
Certificeringen:	• EPA

*Ethanolgehalte van 10% of minder. GEBRUIK GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product gedurende korte perioden worden gebruikt bij temperaturen van 5°F (–15°C) tot 122°F (50°C). Als het product tijdens opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het terug in dit bereik worden gebracht voordat het wordt gebruikt. Dit product moet altijd buiten worden gebruikt in een goed geventileerde ruimte en ver van deuren, ramen en andere ventilatieopeningen.

Het maximale wattage en de maximale stroom zijn afhankelijk van en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motoromstandigheden, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau en neemt ook af met ongeveer 1% voor elke 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).

LET OP
Zelfs met een carburateurmodificatie zal het motorvermogen afnemen met ongeveer 3,5% voor elke toename van 609,6 meter (2.000 voet) in hoogte. Het effect van de hoogte op het motorvermogen zal groter zijn als er geen carburateurmodificatie wordt aangebracht. Een afname van het motorvermogen zal de vermogensafgifte van de generator verminderen. Neem contact op met ons serviceteam om hoogtekits te bestellen.

LET OP
Bedankt voor het kiezen van Westinghouse! LEES DIT AUB VOORDAT U DIT PRODUCT OM WELKE REDEN DAN OOK RETOURNEERT.

Als u een vraag heeft of een probleem ondervindt met uw Westinghouse-aankoop, bel ons dan op 1-855-944-3571 om met een medewerker te spreken.

BEWAAR DEZE HANDLEIDING VOOR TOEKUNSTIGE REFERENTIE.

VRAGEN?
E-mail ons op service@wpowereq.com of bel 1-855-944-3571

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool staat bij de meeste veiligheidsinstructies. Het betekent opletten, wees alert, uw veiligheid is in het geding! Lees en neem de boodschap die volgt op het veiligheidswaarschuwingssymbool in acht.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

LET OP

Geeft een situatie aan die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed werkt.

Opmerking: Geeft een procedure, praktijk of voorwaarde aan die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool	Beschrijving
	Veiligheidswaarschuwingssymbool
	Elektrocutiegevaar
	Verstikkingsgevaar
	Brandgevaar. NIET hete oppervlakken aanraken.
	Elektrische schok
	Brandgevaar
	Houd een veilige afstand aan
	Tilgevaar
	Lees de instructies van de fabrikant
	NIET gebruiken in natte omstandigheden

VEILIGHEIDSINSTRUCTIES

CORRECT GEBRUIK

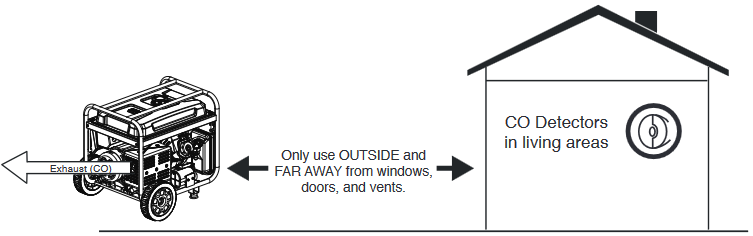

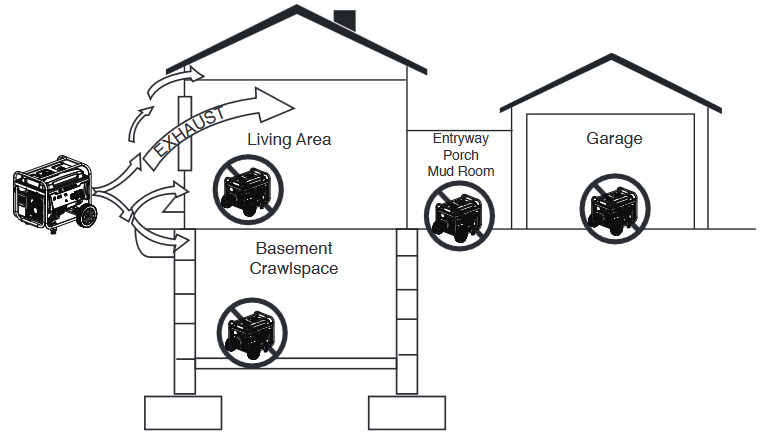

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen: ALLEEN buiten en in de windrichting gebruiken, ver verwijderd van ramen, deuren en ventilatieopeningen. Leid de uitlaatgassen weg van bewoonde ruimtes

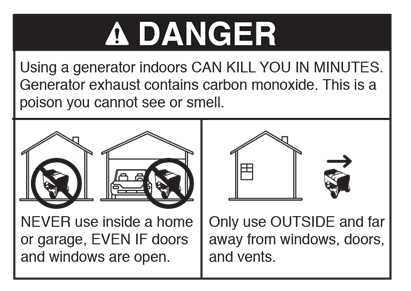

ONJUIST GEBRUIK
Niet gebruiken op een van de volgende locaties: In de buurt van een deur, raam of ventilatieopening

• Garage
• Kelder
• Kruipruimte
• Woonruimte
• Zolder
• Entree
• Portiek
• Bijkeuken


LET OP
Installeer op batterijen werkende koolmonoxidemelders of stekkerklare koolmonoxidemelders met batterijback-up in woonruimtes.

Brand- en elektrocutiegevaar. NIET aansluiten op het elektriciteitsnet van een gebouw, tenzij de generator en de overdrachtsschakelaar correct zijn geïnstalleerd en de elektrische output is geverifieerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wetten en elektrische codes.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige locatie. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken

ALGEMENE VEILIGHEIDSVOORZORGSMAATREGELEN

• Gebruik de generator NOOIT om medische apparatuur van stroom te voorzien.
• Gebruik de generator NIET als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator NIET met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die op deze generator werken, moeten correct geaard zijn door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een gebouwbedradingssysteem van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een overdrachtsschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich tijdens het gebruik van de generator ziek, duizelig of zwak begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Gebruik het apparaat ALLEEN BUITEN en ver verwijderd van ramen, deuren en ventilatieopeningen, zoals aanbevolen door de US Department of Health and Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden vereisen mogelijk een extra afstand.
• Houd tijdens het gebruik en de opslag een afstand van minstens 1,5 meter aan alle kanten van de generator, inclusief boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt. De hitte die wordt gecreëerd door de uitlaatdemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of ontvlambare objecten te ontsteken.
• Raak de uitlaatdemper of motor NIET aan. Ze zijn erg HEET en veroorzaken ernstige brandwonden. Plaats GEEN lichaamsdelen of ontvlambare of brandbare materialen in het directe pad van de uitlaatgassen.
• Verwijder ALTIJD alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud wordt gebruikt van de generator voordat u deze gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• Rook NIET wanneer u de generator met benzine vult.
• Zorg ervoor dat de benzinetank van de generator NIET overloopt tijdens het vullen.
• Zet de motor uit en laat hem twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder NOOIT de brandstofdop als de generator draait. Zet de motor uit en laat het apparaat minstens twee minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatdemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Veeg gemorste brandstof van het apparaat.
• Probeer NOOIT gemorste brandstof te verbranden.
• Vul de brandstoftank NOOIT te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator is gemorst, veeg dan eventuele gemorste vloeistoffen onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik NOOIT benzine als schoonmaakmiddel.
• Bewaar alle containers met benzine of LPG/ propaan in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP (GAS)

Brand- en explosiegevaar. Benzine en LPG/propaan zijn zeer explosief en ontvlambaar en kunnen ernstige brandwonden of de dood veroorzaken.

• Probeer in geval van een gasbrand de vlam NIET te doven als de brandstoftankklep in de AAN-stand staat. Het in contact brengen van een blusser met een generator met een open brandstofklep kan een explosiegevaar veroorzaken.
• Gas heeft een kenmerkende geur, dit helpt om potentiële lekken snel te detecteren.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden verwijderd als het in contact komt met de huid.

CO-SENSOR

De CO-sensor controleert de ophoping van giftig koolmonoxidegas rond de generator wanneer de motor draait. Als toenemende concentraties CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

De CO-sensor detecteert ook de ophoping van koolmonoxide van andere brandstofbronnen die worden gebruikt in het operatiegebied. Als bijvoorbeeld de uitlaat van brandstofgereedschap op een generator met een CO-sensor is gericht, kan een uitschakeling worden gestart als gevolg van stijgende CO-waarden. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. Verplaats en herleid alle extra brandstofbronnen om koolmonoxide af te voeren van personeel en bewoonde gebouwen.

Opmerking: Generatoren die zijn uitgerust met een afstandsbediening moeten opnieuw worden gestart met de START/STOP (START/STOP) knop op het bedieningspaneel nadat er een automatische uitschakeling heeft plaatsgevonden.

Generatoren zijn bedoeld voor gebruik buitenshuis, ver van bewoonde gebouwen en de uitlaatgassen zijn van personeel en gebouwen af gericht. Als het apparaat verkeerd wordt gebruikt en wordt bediend op een locatie die resulteert in de ophoping van CO, zoals in een gedeeltelijk afgesloten ruimte, schakelt de CO-sensor de motor uit, waarschuwt de gebruiker met een ROOD indicatielampje en instrueert de gebruiker om het actielabel te lezen voor de te nemen stappen. De CO-sensor vervangt GEEN koolmonoxidemelders. Installeer koolmonoxidemelders op batterijen in uw huis.

Automatische uitschakeling, vergezeld van een knipperend ROOD lampje in het CO-sensor gedeelte van het bedieningspaneel, is een indicatie dat de generator onjuist is geplaatst. Als u zich ziek, duizelig, zwak begint te voelen of koolmonoxidemelders in uw huis een alarm aangeven, ga dan onmiddellijk naar de frisse lucht. Bel de hulpdiensten. U kunt een koolmonoxidevergiftiging hebben.

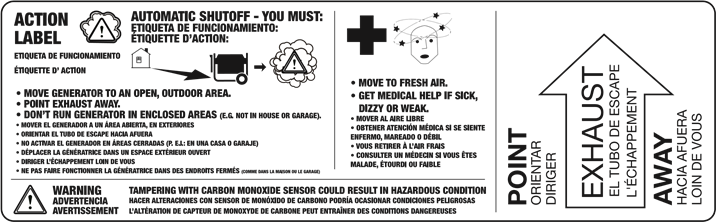

ACTIELABEL

CO-AUTOMATISCHE UITSCHAKELING OP HET BEDIENINGSPANEEL

CO-SENSOR INDICATIE LAMPJES

Kleur	Beschrijving
ROOD	Er heeft zich koolmonoxide opgehoopt rond de generator. Na het uitschakelen knippert het RODE indicatielampje in het CO-sensorgebied van het bedieningspaneel om aan te geven dat de generator is uitgeschakeld vanwege een toenemend CO-gevaar. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Verplaats de generator naar een open ruimte buiten, ver verwijderd van bewoonde ruimtes met de uitlaatgassen van u af gericht. Zodra de generator naar een veilige plek is verplaatst, kan deze opnieuw worden gestart. Breng frisse lucht in de ruimte waar de generator is uitgeschakeld en ventileer deze.
GEEL	Er is een storing in het CO-sensorsysteem opgetreden. Wanneer er een systeemfout optreedt, wordt de generator automatisch uitgeschakeld en knippert het GELE indicatielampje in het CO-gebied voor automatische uitschakeling van het bedieningspaneel om aan te geven dat er een fout is opgetreden. Het GELE lampje knippert minstens vijf minuten na een fout. De generator kan opnieuw worden gestart, maar kan blijven uitschakelen. Een CO-sensorfout kan alleen worden gediagnosticeerd en gerepareerd door een erkend Westinghouse-servicecentrum

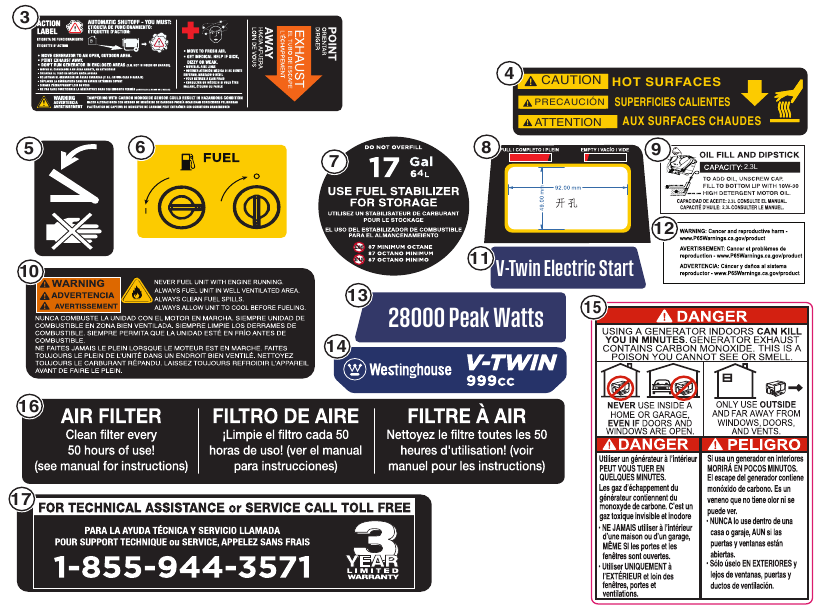

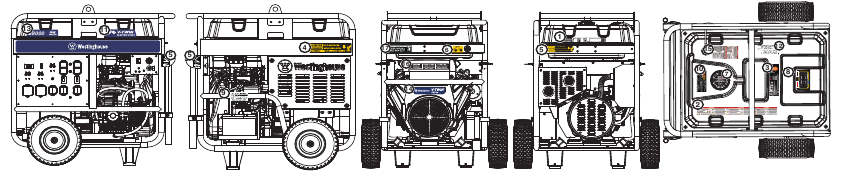

VEILIGHEIDSSTICKERS EN -PLAATSJES

ONDERDELEN

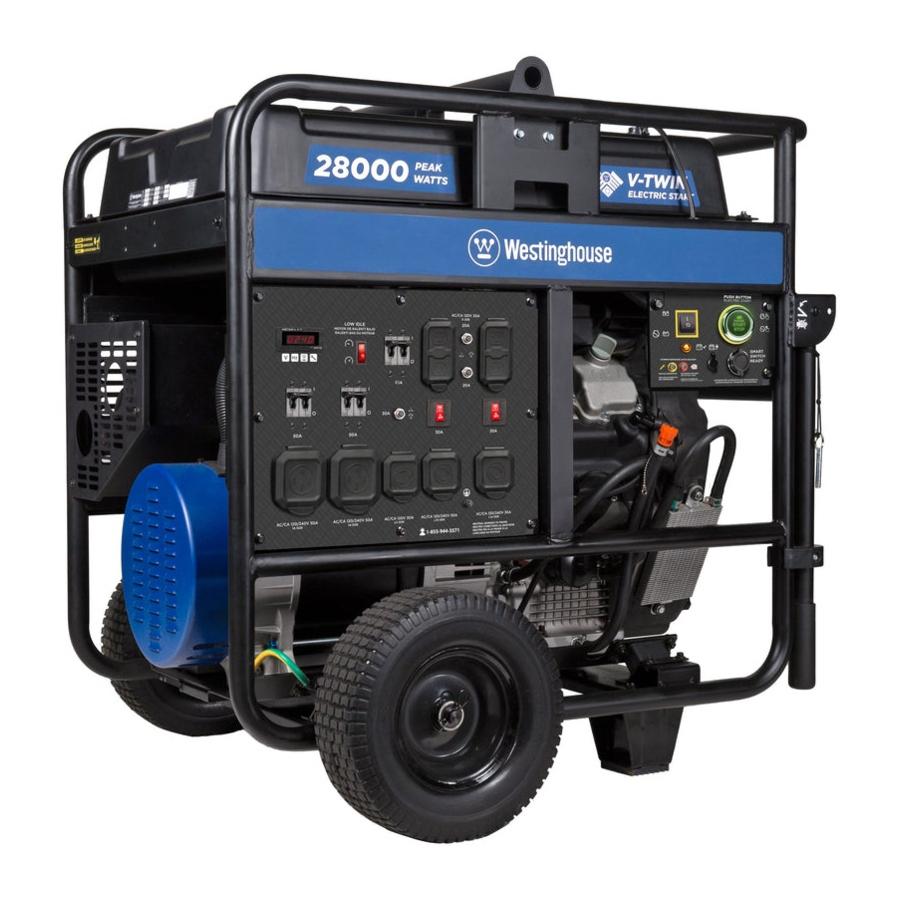

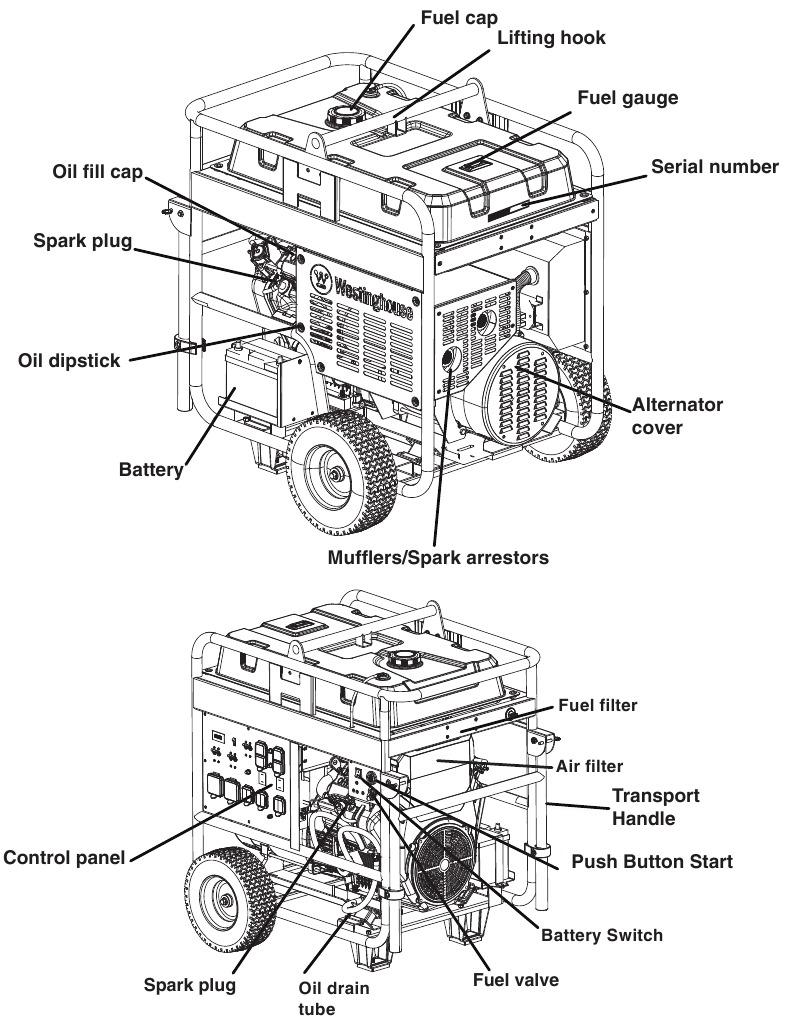

ONDERDELEN GENERATOR

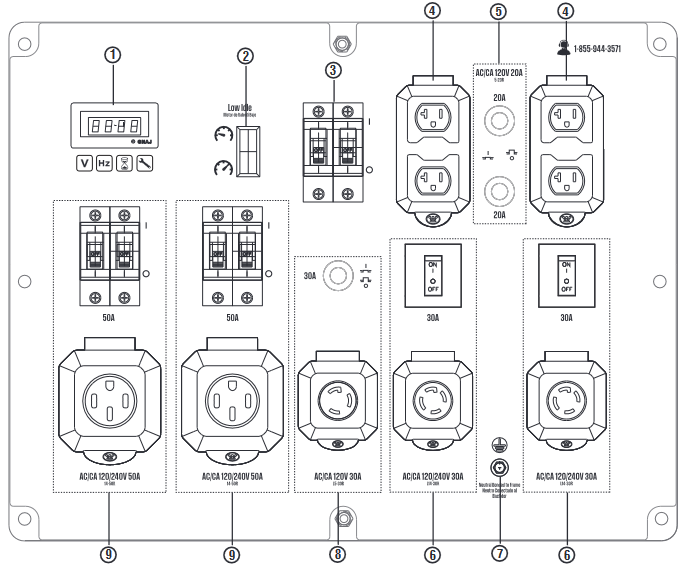

ONDERDELEN BEDIENINGSPANEEL

1. Data Center: Geeft spanning, frequentie, totale urenteller en gebruiks-/onderhoudstimer weer.
2. Low Idle: Low Idle minimaliseert het brandstofverbruik, het geluid en de slijtage van de motor door het motortoerental te verlagen tijdens intermitterend gebruik. Zie het gedeelte LAGE STATIONAIRDRAAI voor belangrijke gebruiksoverwegingen.
3. Main Circuit Breaker: De 83 ampère hoofdstroomonderbreker regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.
4. 120-Volt AC, 20-Amp NEMA 5-20R GFCI Receptacles: Elk stopcontact kan maximaal 20 ampère aan op één stopcontact of een combinatie van beide stopcontacten.
5. 20 Amp AC Circuit Breakers: Stroomonderbrekers beperken de stroom die via elk NEMA 5-20R-stopcontact kan worden geleverd tot 20 ampère.
6. 120/240-Volt AC, 30-Amp NEMA L14-30R Receptacles: Stopcontacten kunnen tot 30 ampère 120 V of 240 V leveren.
7. Ground Terminal: De aardklem wordt gebruikt om de generator extern te aarden.
8. 120-Volt AC, 30-Amp NEMA L5-30R Receptacle: Stopcontact kan maximaal 30 ampère leveren.
9. 120/240-Volt AC, 50-Amp NEMA 14-50R Receptacle: Stopcontact kan tot 50 ampère 120 V of 240 V leveren.

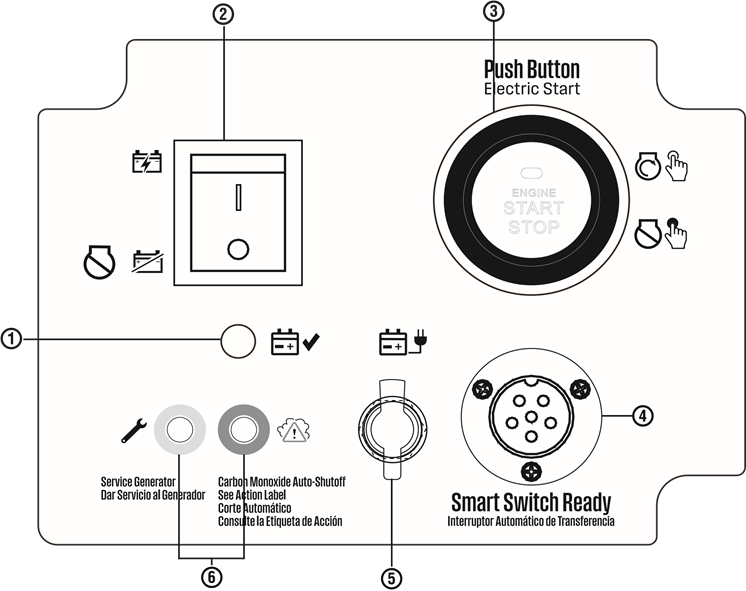

ELEKTRISCHE STARTONDERDELEN

1. Battery Indicator: Geeft aan dat de stroom AAN staat. Het lampje blijft branden terwijl het apparaat AAN staat.
2. Battery Switch: Schakelt de batterij AAN en UIT. Moet AAN staan vóór elektrisch of starten op afstand.
3. Push-Button START/STOP: Druk eenmaal om de motor automatisch te starten. Druk nogmaals om de motor te stoppen.

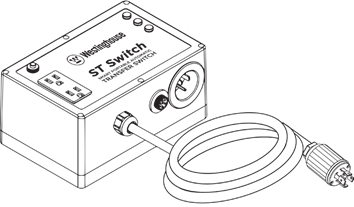

4. Smart Switch Outlet: Verbindt de Westinghouse ST Switch (afzonderlijk verkrijgbaar) met het bedieningspaneel.
5. Battery Charging Port: Wordt gebruikt om de batterij op te laden met de meegeleverde batterijlader.
6. CO Sensor indicator lights: De CO-sensor controleert op de ophoping van giftig koolmonoxidegas. Als toenemende hoeveelheden CO-gas worden gedetecteerd, schakelt de CO-sensor de motor automatisch uit.

DATACENTER

Gebruik de Mode (Modus)-knop op het Data Center (Datacenter) om tussen weergaven te schakelen.

Voltage: Geeft de huidige spanningsoutput weer.

Frequency (Hz): Geeft de frequentie van de vermogensoutput in Hertz weer.

Lifetime Hours: Geeft de totale gebruiksuren weer.

Run Time/Maintenance: Geeft de huidige gebruiksduur weer. Wordt teruggezet op nul wanneer uitgeschakeld. Onderhoudsherinnering wordt weergegeven wanneer vereist.

ONDERHOUDSHERRINNERINGEN

Onderhoudsherinneringscodes worden weergegeven op het Data Display (Gegevensdisplay) op basis van de totale gebruiksuren van het apparaat. De onderhoudscodes worden weergegeven totdat het apparaat wordt uitgeschakeld. Raadpleeg het gedeelte Onderhoud voor specifieke procedures.

Maintenance Code	Required Maintenance
P25	Motorolie verversen
P50	Motorolie verversen, luchtfilter reinigen
P100	Motorolie verversen, luchtfilter reinigen, brandstoffilter vervangen

MONTAGE

Gewichtsgevaar. ZORG ALTIJD voor hulp bij het optillen van de generator.

1. Open de doos voorzichtig.
2. Verwijder en bewaar de inhoud van de doos.
3. Verwijder en gooi de verpakkingsschaal weg.
4. Vouw de bovenkant van de plastic zak waarin de generator zit uit.
5. Snijd de verticale hoeken van de doos voorzichtig door om toegang te krijgen tot de generator.
6. Recycle of voer het verpakkingsmateriaal op de juiste manier af.

INHOUD VAN DE DOOS

• Gebruikershandleiding
• Snelstartgids
• Fles SAE 10W-30-olie
• Bougiedopsleutel
• Olietrechter
• Montagesleutel
• Wiel- en hijshaakcomponenten

• Hijshaak 1
• Flensbout, M8 4
• Wiel 2
• Aspen 2
• Sluitring 4
• Splitpen 4

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

WIELEN EN HIJSOOG MONTEREN

LET OP

Voor de montage van de generator moet de unit aan één kant worden opgetild. Installeer de wielen voordat u brandstof of olie toevoegt.

Tilgevaar. Gebruik twee personen bij het monteren van de wielen. Raadpleeg HIJSHAAK in het gedeelte BEDIENING.

1. Plaats de generator op een vlakke ondergrond.

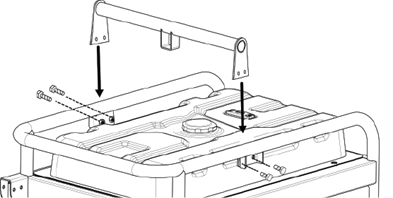

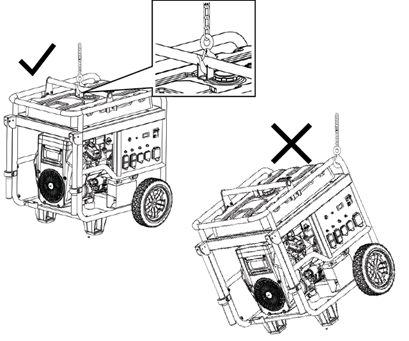

2. Lijn de hijshaakbeugel uit met de montagebeugels aan de bovenkant van de brandstoftank. Bevestig met vier M8-flensbouten.

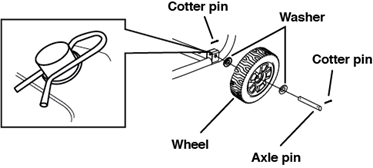

3. Gebruik de hijshaak om de unit voldoende omhoog te brengen om de wielen te installeren, zoals afgebeeld.


Opmerking: De wielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.

EERSTE OLIEVULLING

LET OP

DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer NIET om de motor te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Het niet toevoegen van motorolie voor het starten zal leiden tot ernstige schade aan de motor.

LET OP

Het gebruik van 2-takt/cyclusolie of andere niet-goedgekeurde oliesoorten kan ernstige schade aan de motor veroorzaken die niet onder de garantie valt.

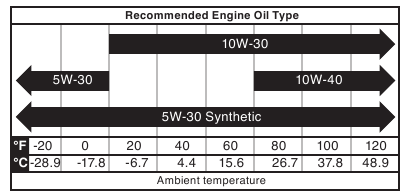

De meegeleverde, aanbevolen oliesoort voor normaal gebruik is 10W-30-motorolie. Als u de generator bij extreme temperaturen gebruikt, raadpleeg dan de volgende tabel.

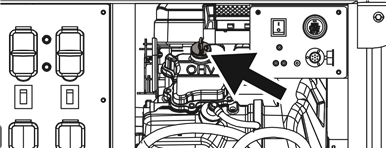

1. Verwijder op een vlakke ondergrond de olievuldop.

2. Voeg met behulp van de meegeleverde trechter en olie de olie toe aan de motor.
3. Plaats de olievuldop terug en draai hem goed vast.

ACCUMONTAGE

Accupolen, aansluitingen bevatten lood en loodverbindingen. Was uw handen na aanraking.

De accu geeft explosief waterstofgas af tijdens normaal gebruik. Een vonk of vlam kan ervoor zorgen dat de accu explodeert met genoeg kracht om u te doden of ernstig te verwonden. Draag beschermende kleding en een gelaatsscherm, of laat een bekwame technicus het accuonderhoud uitvoeren.

Brandgevaar. De accu bevat zwavelzuur (elektrolyt), dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming bij het werken in de buurt van de accu. Houd kinderen uit de buurt van de accu.

Rook NOOIT en werk niet in de buurt van vonken of andere ontstekingsbronnen. Raak NOOIT beide accupolen tegelijkertijd aan met uw hand of niet-geïsoleerd gereedschap. Als accu-zuur in contact komt met de huid of kleding, spoel dan onmiddellijk met water en neutraliseer met zuiveringszout.

De accu die bij de generator wordt geleverd, is volledig opgeladen. Een accu kan wat lading verliezen als deze gedurende langere tijd niet wordt gebruikt. Na het starten laadt de generator de accu op na 30-60 minuten gebruik.

LET OP

Sluit de kabels ALTIJD in de volgende volgorde aan om mogelijke schokken te voorkomen.

1. Sluit de positieve (+) accukabel (rode kap) aan op de positieve (+) accupool. Draai de bout stevig vast. Bevestig de kap over de accupool.

2. Sluit de negatieve (-) kabel (zwarte kap) aan op de negatieve (-) accupool. Draai de bout stevig vast. Bevestig de kap over de accupool.

BRANDSTOF

Brand- en explosiegevaar. Gebruik NOOIT een benzinecontainer, benzinetank, propaanaansluitslang, propaantanks of andere brandstofartikelen die kapot, doorgesneden, gescheurd of beschadigd zijn.

Brand- en explosiegevaar. Vul de brandstoftank NIET te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvullen kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar oplevert.

Brand- en explosiegevaar. Tank de generator NOOIT bij terwijl de motor draait. Zet de motor ALTIJD uit en laat de generator twee minuten afkoelen voordat u gaat tanken.

LET OP

Gebruik GEEN E15- of E85-brandstof in dit product. Motorschade of schade aan apparatuur die wordt veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine met maximaal 10% ethanol.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87-93-octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (indien beschikbaar; brandstof zonder ethanol wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN olie-gas-mengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien.
• Tank NIET binnenshuis.
• Maak GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van brandstof en helpt voorkomen dat er zich afzettingen vormen die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.

Meng ALTIJD de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult. Laat de generator vijf minuten draaien, zodat de stabilisator het hele brandstofsysteem kan behandelen.

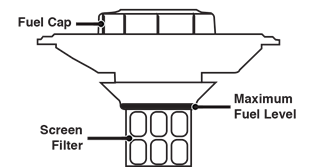

DE BRANDSTOFTANK VULLEN

1. Zet de generator UIT en laat hem minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de tankdop schoon en verwijder de dop langzaam.

LET OP

Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer intern schoon en in goede staat is om verontreiniging van het brandstofsysteem te voorkomen.

4. Voeg langzaam de aanbevolen brandstof toe. Vul NIET te vol. Vul alleen tot de rode maximale vulring op het brandstoffilter dat zichtbaar is in de vulhals.

5. Installeer de tankdop.

LET OP

Brandstof kan verf en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP

Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

WERKING

LOCATIE GENERATOR

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omheiningen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Gevaar voor elektrocutie. Gebruik de generator NOOIT op een natte of vochtige locatie. Stel de generator tijdens gebruik NOOIT bloot aan regen, sneeuw, waternevel of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sproeisysteem, of met natte handen, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal zoals zand of grasresten kan ervoor zorgen dat er vuil door de generator wordt opgenomen, waardoor de koelopeningen of het luchtinlaatsysteem verstopt kunnen raken. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (ook wanneer hij niet in werking is). De generator moet op minstens 1,5 m (5 ft.) afstand van brandbaar materiaal staan.

Gebruik de generator NIET achter in een SUV, camper, aanhangwagen, laadbak van een vrachtwagen (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere locatie die onvoldoende koeling van de generator en/of de uitlaatdemper mogelijk maakt. Sluit generatoren tijdens gebruik NIET in.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd bij het plaatsen van de generator rekening met wind- en luchtstromen.

AARDING

Gevaar voor een elektrische schok. Het niet correct aarden van de generator kan leiden tot een elektrische schok.

LET OP

Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 polen, of dubbel geïsoleerde gereedschappen en apparaten.

Het nulpunt van de generator is verbonden met het frame. Er is een permanente geleider tussen de generator (statordraad) en het frame. Als deze generator alleen wordt gebruikt met apparatuur met snoer en stekker die is aangesloten op de stopcontacten op de generator, vereist de National Electric Code niet dat de unit wordt geaard. Andere methoden om de generator te gebruiken vereisen echter mogelijk aarding om het risico op een schok of elektrocutie te verminderen.

Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

DE VERBONDEN NULPUNT LOSKOPPELEN
Het verbonden nulpunt mag alleen onder specifieke omstandigheden worden verwijderd. Raadpleeg een gekwalificeerde elektricien om te bepalen of de omstandigheden het loskoppelen van het verbonden nulpunt vereisen.

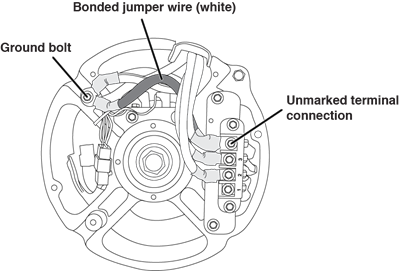

1. Verwijder de afdekking van de alternator.
2. Verwijder de witte, verbonden jumperdraad van de aardingsbout en de ongemarkeerde aansluiting. Plaats de bouten terug en draai ze goed vast.

3. Bewaar de verbonden jumperdraad op een veilige plaats, zodat de generator kan worden teruggezet in de oorspronkelijke configuratie.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt minder naarmate u hoger boven zeeniveau werkt. Het vermogen wordt ongeveer 3,5% minder per 1000 voet toegenomen hoogte vanaf zeeniveau.

Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 2000 ft. (762 m). Gebruik zonder deze aanpassing leidt tot verminderde prestaties, een hoger brandstofverbruik en hogere emissies.

LET OP
Gebruik de generator NIET op hoogtes onder 2.000 ft. (762 m) met de kit voor grote hoogte geïnstalleerd. Er kan schade aan de motor ontstaan.
Carburateurkit voor grote hoogte	Onderdeelnr. 518962-02

INLOOPPERIODE

Voor een goede inloop mag u tijdens de eerste vijf bedrijfsuren NIET meer dan 50% van het nominale vermogen (10.000 watt) gebruiken.

Varieer de belasting af en toe zodat de statorwikkelingen kunnen opwarmen en afkoelen, en om de zuigerveren te helpen plaatsen.

LAAG STATIONAIR TOERENTAL

LET OP

Start de generator ALTIJD met Laag stationair toerental UIT. Laat het motortoerental stabiliseren voordat u Laag stationair toerental AAN zet.

LET OP

De frequentie van de generator is afhankelijk van het motortoerental. Gebruik Laag stationair toerental NIET bij het voeden van gevoelige elektronica of grote pieken in de belasting, zoals een airconditioner, elektrische pomp, koelkast, of wanneer deze is aangesloten op een thuisschakelaar.

Laag stationair toerental minimaliseert het brandstofverbruik, het geluid en de slijtage van de motor door het motortoerental te verlagen naar stationair (2400 RPM) wanneer de elektrische belastingen zijn uitgeschakeld en automatisch terugkeert naar het nominale toerental wanneer de belastingen weer worden ingeschakeld.

Zet Laag stationair toerental AAN wanneer u intermitterende, niet-elektronische belastingen voedt, zoals elektrisch gereedschap op een bouwplaats.

VOORDAT U DE GENERATOR START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor is gevuld met olie.
• Alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

STARTEN OP AFSTAND

Controleer of het gebied rond de generator vrij is voordat u de generator op afstand start.

De sleutelhanger voor starten op afstand die bij de generator is geleverd, moet aan het trekkoord of het bedieningspaneel worden bevestigd. Als uw unit zonder sleutelhanger is verzonden, neemt u contact op met de klantenservice van Westinghouse.

De generator kan op afstand worden gestart vanaf maximaal 30 meter (99 voet) met behulp van de sleutelhanger voor starten op afstand.

Opmerking: Naarmate de batterijen in de sleutelhanger voor starten op afstand leegraken, wordt de operationele afstand kleiner.

DE SLEUTELHANGER VOOR STARTEN OP AFSTAND KOPPELEN

Vervangende batterijen afstandsbediening: (2) CR2016

Vervanging afstandsbediening: Onderdeelnr. 100714A

Als de sleutelhanger voor starten op afstand wordt vervangen of opnieuw aan de generator moet worden gekoppeld, volgt u deze procedure.

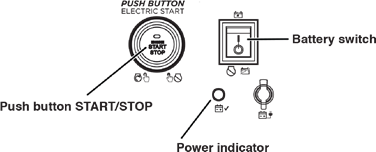

1. Zet de batterijschakelaar van de generator in de stand ON (AAN). Het stroomindicatielampje gaat branden.

2. Houd de rode Pairing (Koppelen)-knop aan de zijkant van het bedieningspaneel ingedrukt totdat de START/STOP-knop oplicht.

3. Houd de STOP-knop op de sleutelhanger ingedrukt totdat de verlichting van de START/STOP-knop UIT is. Laat de knop los. De START/STOP-knop gaat branden nadat de knop is losgelaten.

4. Houd de START-knop op de sleutelhanger ingedrukt totdat de verlichting van de START/STOP-knop UIT is. Laat de knop los. De START/STOP-knop gaat branden nadat de knop is losgelaten.
5. Druk op de Pairing (Koppelen)-knop aan de zijkant van het bedieningspaneel totdat de verlichting van de START/STOP-knop UIT is. Laat de knop los.
6. Zet de batterijschakelaar van de generator in de stand OFF (UIT). De afstandsbediening is nu gekoppeld.

DE MOTOR STARTEN

Brand- en explosiegevaar. Voeg GEEN benzine toe aan de brandstoftank terwijl de generator in werking is.

Tijdens het starten met een drukknop of op afstand stelt de motor automatisch de choke in en begint de startvolgorde. Als de motor niet start, zal de generator nog twee keer proberen de motor te starten. De batterijschakelaar kan op elk moment tijdens de automatische startvolgorde worden uitgeschakeld om de startpoging van de motor af te breken.

Als de cranksnelheid na elke mislukte poging daalt, is de batterij mogelijk niet voldoende opgeladen. Zie het hoofdstuk BATTERIJONDERHOUD.

1. Controleer of er brandstof in de benzinetank zit.
2. Zet de brandstofkeuzeschakelaar op benzinebedrijf.
3. Zet de brandstofklep in de stand ON (AAN).

4. Zet de batterijschakelaar in de stand ON (AAN).
5. Kies de startmethode:
   1. Starten op afstand: Houd de START-knop op de sleutelhanger voor starten op afstand één seconde ingedrukt. Opmerking: Generatoren die zijn uitgerust met starten op afstand moeten opnieuw worden gestart met de START/STOP-schakelaar op het bedieningspaneel nadat er een automatische uitschakeling heeft plaatsgevonden.
   2. Starten met drukknop: Houd de START/STOP-knop van de motor twee seconden ingedrukt.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en ontkoppel ze.
2. Laat de generator enkele minuten zonder belasting draaien om de interne temperaturen van de motor te stabiliseren.
3. Zet de motorstartschakelaar in de OFF (uit) stand.

Let op: U kunt ook, als de generator niet vaak wordt gebruikt, de brandstofklep in de OFF (uit) stand zetten om de hoeveelheid resterende brandstof in het systeem te beperken. De motor stopt wanneer de brandstof in de carburateur en de brandstofleiding op is.

GEBRUIKSFREQUENTIE

Als de generator af en toe of met tussenpozen wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleeg dan de paragrafen Accu-onderhoud en Opslag in deze handleiding voor informatie over het opladen van de accu en brandstofdegradatie.

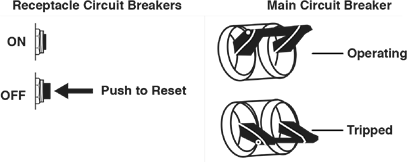

AC-STROOMONDERBREKERS

De stroomonderbrekers schakelen automatisch uit als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact.

Als een AC-stroomonderbreker automatisch uitschakelt, controleer dan of het apparaat correct werkt en of het de nominale belastingscapaciteit van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer inschakelt.

De hoofdstroomonderbreker regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.

GENERATORCAPACITEIT

LET OP

OVERBELAST de capaciteit van de generator NIET. Het overschrijden van de wattage-/ampèragecapaciteit van de generator kan de generator en/of elektrische apparaten die erop zijn aangesloten beschadigen.

Zorg ervoor dat de generator voldoende continu (draaiend) en piekvermogen (start) kan leveren voor de items die u tegelijkertijd wilt gebruiken.

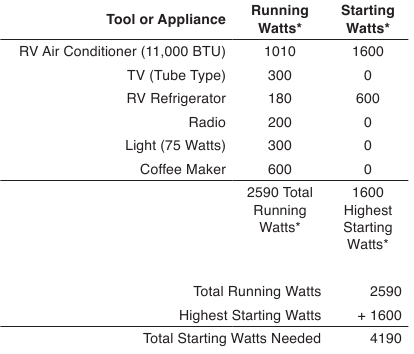

De totale vermogensvereisten (Volt x Ampère = Watt) van alle aangesloten apparaten moeten in overweging worden genomen. Fabrikanten van apparaten en elektrisch gereedschap vermelden gewoonlijk informatie over de classificatie in de buurt van het model- of serienummer.

Om de stroomvereisten te bepalen:

1. Selecteer de items die u tegelijkertijd wilt gebruiken.
2. Tel het continue (draaiende) wattage van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Zie de referentietabel met wattages op de volgende pagina.
3. Schat hoeveel piekvermogen (start) u nodig heeft. Piekvermogen is de korte stroomstoot die nodig is om elektrisch gereedschap of apparaten met een motor te starten, zoals een cirkelzaag of koelkast. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen de item(s) met het hoogste extra piekvermogen toe te voegen aan het totale nominale vermogen van stap 2.

Voorbeeld:

*De vermelde wattages zijn bij benadering. Controleer het werkelijke wattage.

STROOMBEHEER

Om de levensduur van de generator en de aangesloten apparaten te verlengen, dient u voorzichtig te zijn bij het toevoegen van elektrische belastingen aan de generator. Er mag niets aangesloten zijn op de generatorstopcontacten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door achtereenvolgens belastingen toe te voegen als volgt:

1. Start de motor, met niets aangesloten op de generator, zoals beschreven in deze handleiding.
2. Sluit de eerste belasting aan en zet deze aan, bij voorkeur de grootste belasting die u heeft.
3. Laat de generatoruitgang stabiliseren (motor loopt soepel en aangesloten apparaat werkt naar behoren).
4. Sluit de volgende belasting aan en zet deze aan.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stappen 4 en 5 voor elke extra belasting.

Wattagereferentie

Gereedschap of apparaat	Geschat Draaiend wattage*	Geschat Start- wattage*
Gloeilampen (4 stuks x 75 watt)	300	0
TV (buis)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Waterpomp (1/3 pk)	1000	2000
Kachel (1/2 pk)	800	2350
Radio	200	0
Boormachine (3/8", 4 ampère)	440	600
Cirkelzaag (Heavy Duty, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn bij benadering. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks het huis in lopen, verhogen het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis in loopt, wordt gebruikt om items binnenshuis van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik ALTIJD koolmonoxidemelders op batterijen die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer de generator draait. Controleer regelmatig de batterij van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver verwijderd van bewoonde ruimtes met de uitlaat gericht naar buiten.

Brand- en elektrocutiegevaar. Gebruik NOOIT versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.

Voordat u een AC-apparaat of stroomkabel op de generator aansluit:

• Gebruik geaarde verlengkabels, gereedschappen en apparaten met 3 polen, of dubbel geïsoleerde gereedschappen en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische classificatie van het gereedschap of apparaat de nominale stroom van de generator of het gebruikte stopcontact niet overschrijdt.

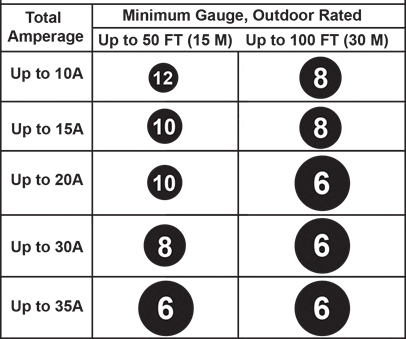

AFMETINGEN VERLENGKABEL

Gebruik alleen geaarde verlengkabels met 3 polen die zijn gemarkeerd voor buitengebruik en die zijn geschikt voor de elektrische belasting.

TRANSPORT

Gewichtsgevaar. Laat u ALTIJD helpen bij het tillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voordat u hem transporteert.
• Als u op propaan werkt, draai dan de propaantankklep in de volledig gesloten stand.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Houd het apparaat tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of tap indien mogelijk de brandstof af of laat de motor draaien totdat de brandstoftank leeg is voor transport.
• De generatorwielen zijn alleen bedoeld voor handtransport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.
• Gebruik de uitschuifbare handgreep voor handtransport. Gebruik de handgreep alleen als de generator is uitgeschakeld, stilstaat en op een horizontale ondergrond staat. Gebruik de handgreep NIET om de generator volledig van de grond te tillen, te slepen of om te keren.

Brandgevaar. KEER de generator NIET om en leg hem niet op zijn kant. Er kan brandstof of olie lekken en schade aan de generator kan optreden.

ST-SCHAKELAAR

De WGen20000c is compatibel met de ST Switch, die apart wordt aangeschaft. Wanneer er netstroom is, levert deze stroom (tot 120 V bij 20 A) aan de apparaten die zijn aangesloten op het 5-20R-stopcontact op de ST Switch. Wanneer de netstroom uitvalt, schakelt de ST Switch automatisch de ingangsstroom over van netstroom naar generatorstroom. Wanneer de netstroom is hersteld, schakelt de ST Switch de ingangsstroom terug naar netstroom. Ga naar www.westinghouseoutdoorpower.com voor meer informatie.

HEFHAAK

Gebruik de hefhaak alleen om de unit op te tillen of om lastbeperkingen zoals touwen of spanbanden te bevestigen. Probeer de generator NIET op te tillen of vast te zetten door hem aan een van de andere onderdelen vast te houden.

Inspecteer de beugel voordat u de generator optilt en zorg ervoor dat deze stevig aan de generator is bevestigd. Til de generator NIET op, tenzij de hefbeugel stevig is bevestigd.

1. Haak een ketting of riem door het oog van de hefhaak en zorg ervoor dat deze stevig vastzit.
2. Sluit een geschikt hefapparaat aan op de ketting of riem. Inspecteer de ketting en haak op beschadigde schakels of defecten die storingen kunnen veroorzaken. Het wordt aanbevolen om haken met veiligheidspal te gebruiken.
3. Til de generator iets op om er zeker van te zijn dat hij recht en waterpas wordt opgetild.

ONDERHOUD

Per ongeluk opstarten. Koppel de bougiestekker los van de bougies wanneer u onderhoud aan de generator uitvoert.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Frequenter onderhoud is vereist bij gebruik in ongunstige omstandigheden, zoals hieronder vermeld.

Voor elk gebruik

Controleer motorolie Controleer luchtfilter

Na de eerste 20 uur of de eerste maand

Ververs motorolie[1]

Na 50 uur of elke 3 maanden

Reinig luchtfilter[2]

Na 100 uur of elke 6 maanden

Ververs motorolie1 Inspecteer/reinig vonkenvanger Inspecteer/reinig bougie Vervang brandstoffilter Reinig vlotterbak[3]

Na 300 uur of elk jaar

Vervang bougie Vervang luchtfilter Vervang fijn oliefilter Inspecteer/stel klepspeling af3

Elke 2 jaar

Vervang brandstofleiding

¹ Ververs de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen.

² Reinig vaker in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.

³ Aanbevolen wordt om de service te laten uitvoeren door een erkende Westinghouse-serviceleverancier.

ONDERHOUDSVERVANGINGSONDERDELEN

Omschrijving	Onderdeelnummer
Luchtfilter	2017
Accu, 36 AH	511093
Brandstoffilter	516602
Bougie	97108 (F7TC)

LUCHTFILTERONDERHOUD

Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (de frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak de klemmen van de afdekking los en verwijder de luchtfilterafdekking.

3. Verwijder de vleugelmoer en het luchtfilter. Verwijder voorzichtig het schuim voorfilter. Reinig met perslucht. Dompel het filter NIET onder in vloeistoffen en voeg geen olie toe.
4. Plaats het luchtfilter in de behuizing en zet het vast met de vleugelmoer. Plaats de luchtfilterafdekking terug en zet deze vast met de klemmen.

CONTROLE VAN HET MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

LET OP

Gebruik ALTIJD de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan versnelde slijtage veroorzaken en/of de levensduur van de motor verkorten.

Wanneer u de generator in stoffige omstandigheden of bij extreem warm weer gebruikt, moet u de olie vaker verversen.

De omgevingstemperatuur beïnvloedt de prestaties van de motorolie. Verander het type motorolie dat wordt gebruikt op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of elke 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de peilstok en veeg de peilstok schoon.
3. Steek de peilstok in de vulopening en verwijder deze.

Acceptabel oliepeil – Aan de platte kant van de peilstok is olie zichtbaar tot aan de eerste inkeping.

Laag oliepeil – Olie bevindt zich onder de eerste inkeping op de peilstok

4. Als het oliepeil laag is, verwijdert u de olievuldop en voegt u de aanbevolen motorolie geleidelijk toe en controleert u opnieuw totdat het oliepeil zich op de bovenste inkeping van de peilstok bevindt. Vul NIET te veel. Als het oliepeil zich boven de bovenste inkeping op de peilstok bevindt, laat u de olie weglopen om het oliepeil te verlagen tot de volledige markering.
5. Plaats de oliepeilstok en olievuldop terug.

MOTOROLIE VERVERSEN

Wanneer u de generator in stoffige omstandigheden of extreem warm weer gebruikt, moet u de olie vaker verversen. Ververs de olie terwijl de motor nog warm is van het gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek de omgeving van de olievuldop schoon. Verwijder de olievuldop.

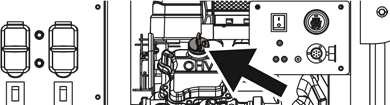

3. Plaats een oliepan (of geschikte container) onder de olieaftapslang.

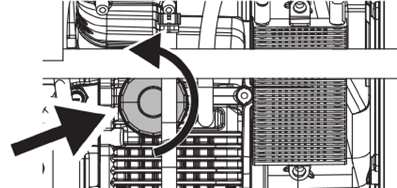

4. Verwijder de olieaftapslang uit de borgklem. Open de slangklep en laat de olie in de oliepan lopen.
5. Sluit de olieaftapslangklep en zet de slang vast in de borgklem.
6. Plaats de oliepan onder het oliefilter. Verwijder het oliefilter door het tegen de klok in te draaien. Laat de olie volledig weglopen. Maak het gebied schoon waar het oliefilter contact maakt met de motor.

7. Breng schone olie aan op de rubberen afdichting van het nieuwe oliefilter. Installeer met de hand en draai met de klok mee totdat de afdichting contact maakt met de motor en draai vervolgens nog 3/4 slag. Draai NIET te vast.
8. Vul met de aanbevolen olie. Stop regelmatig om het oliepeil te controleren. Vul NIET te veel. Als de motor te vol is, kan de overtollige olie worden overgebracht naar de luchtreinigerbehuizing en het luchtfilter. Een indicatie van overvulling is witte of blauwe rook die uit de uitlaat komt wanneer de motor draait.
   Maximale oliecapaciteit: 2,43 Quart (2,3 liter)
9. Plaats de peilstok. Draai de olievuldop stevig vast.

LET OP

Vervuil het milieu NIET. Volg de richtlijnen van de EPA of andere overheidsinstanties voor een correcte verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIE-ONDERHOUD

LET OP

Gebruik ALTIJD de Westinghouse OEM-bougie of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een onregelmatig stationair toerental, overslaan van de ontsteking of kan voorkomen dat de motor start.

Inspecteer en reinig de bougies na elke 100 gebruiksuren of zes maanden. Vervang de bougies na 300 gebruiksuren of elk jaar.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiestekkers door de stekker stevig recht van de motor weg te trekken.

3. Reinig het gebied rond de bougies.
4. Verwijder de bougies met de meegeleverde bougiedopsleutel.

LET OP

Oefen NOOIT zijdelingse belasting uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.

5. Inspecteer de bougies. Vervang ze als de elektroden putjes vertonen, verbrand zijn of als de isolator is gebarsten. Gebruik alleen een aanbevolen vervangende bougie.
6. Meet de bougie-elektrodeafstand met een draadtype voelermaat. Corrigeer de afstand indien nodig door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)

7. Installeer elke bougie voorzichtig met de hand vast en draai ze vervolgens nog 3/8 tot 1/2 slag vast met de bougiesleutel.
8. Bevestig de bougiestekkers.

ONDERHOUD VONKENVANGER

Laat de uitlaatdemper volledig afkoelen voordat u de vonkenvanger onderhoudt. Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Als u de vonkenvanger niet reinigt, leidt dit tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een staalborstel. De vonkenvanger mag geen breuken of scheuren vertonen. Gebruik perslucht om verwijderde afzettingen te verwijderen.

BRANDSTOFFILTER

Vervang de brandstoffilter na 100 gebruiksuren.

Let op: Zorg dat u een geschikte benzinecontainer en poetslappen bij de hand hebt om achtergebleven brandstof in de filter en brandstofleiding op te vangen.

1. Laat de generator volledig afkoelen.
2. Zet de brandstofkraan in de OFF (UIT) stand.

3. Noteer de stand van de brandstoffilter. Verwijder de brandstofleidingklemmen met een tang en verwijder de brandstoffilter.
4. Installeer de nieuwe brandstoffilter in omgekeerde volgorde van verwijdering.

ACCU-ONDERHOUD

De accu geeft tijdens normaal gebruik explosief waterstofgas af. Een vonk of vlam kan ervoor zorgen dat de accu explodeert met genoeg kracht om u te doden of ernstig te verwonden. Draag beschermende kleding en een gelaatsscherm of laat een ervaren technicus het accu-onderhoud uitvoeren.

Brandgevaar. De accu bevat zwavelzuur (elektrolyt) dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming wanneer u in de buurt van de accu werkt. Houd kinderen uit de buurt van de accu.

Rook NOOIT en werk niet in de buurt van vonken of andere ontstekingsbronnen. Raak NOOIT beide accupolen tegelijkertijd aan met uw hand of niet-geïsoleerd gereedschap. Als accuzuur in contact komt met de huid of kleding, spoel dan onmiddellijk met water en neutraliseer met zuiveringszout.

De accu die bij de generator is geleverd, is volledig opgeladen. Een accu kan een deel van zijn lading verliezen als hij gedurende langere tijd niet wordt gebruikt.

Let op: Eenmaal gestart, laadt de generator de accu op na 30-60 minuten gebruik.

ACCU VERVANGEN

Accupolen, terminals bevatten lood en loodverbindingen. Was uw handen na het hanteren.

1. Koppel de negatieve (-) kabel (zwarte kap) los van de negatieve (-) accupool.
2. Koppel de positieve (+) accukabel (rode kap) los van de positieve (+) accupool.
3. Verwijder de accu.


LET OP

Sluit de kabels ALTIJD in de volgende volgorde aan om mogelijke schokken te voorkomen.

4. Sluit op de vervangende accu de positieve (+) accukabel (rode kap) aan op de positieve (+) accupool. Maak de kap vast over de accupool.
5. Sluit de negatieve (-) accukabel (zwarte kap) aan op de negatieve (-) positieve pool. Maak de kap vast over de accupool.
6. Plaats de accu in de accubak. Installeer de accuhouder en zijbeugel, indien verwijderd.

LET OP

Voer de gebruikte accu op de juiste manier af volgens de richtlijnen van uw lokale of nationale overheid.

OPSLAG

Een goede voorbereiding van de opslag is vereist voor een probleemloze werking en een lange levensduur van de generator.

LET OP

Benzine die slechts 30 dagen wordt bewaard, kan verslechteren, waardoor er gom, vernis en corrosieve afzettingen ontstaan in de brandstofleidingen, brandstofkanalen en de motor. Deze corrosieve afzettingen beperken de brandstoftoevoer, waardoor de motor mogelijk niet start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator continu te gebruiken. Volg de gebruiksaanwijzing van de fabrikant.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen onderhoud vereist.
2 tot 6 maanden	Vul met verse benzine en voeg een benzine stabilisator toe. Laat de carburateurvlotterbak leeglopen.
6 maanden of langer	Laat de brandstoftank en de carburateurvlotterbak leeglopen.

KORTE TERMIJN OPSLAG

• Laat de generator minimaal 30 minuten afkoelen voordat u hem opbergt.
• Als u op propaan werkt, draait u de propaantankkraan naar de volledig gesloten stand en koppelt u de LPG/propaanslang los van de generator en de propaantank.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder alle vuil van de koelopeningen van de uitlaatdemper.
• Bewaar de generator op een goed geventileerde, droge plaats uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonken veroorzakende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Bewaar de generator, benzine of propaantanks NIET in de buurt van kachels, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Zorg ervoor dat de motor en het uitlaatsysteem zijn afgekoeld en alle oppervlakken droog zijn en dek de generator af om stof buiten te houden.Gebruik GEEN plastic zeil als stofkap. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJN OPSLAG

Zelfs goed gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze langdurig wordt bewaard. Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen.

DE BRANDSTOFFTANK LEEG LATEN LOPEN
Als u de generator langer dan zes maanden opslaat, laat u de brandstoftank leeglopen om brandstofscheiding, -verslechtering en -afzettingen in het brandstofsysteem te voorkomen.

1. Draai de brandstoftankdop los. Verwijder de brandstofzeeffilter door deze licht samen te drukken terwijl u hem uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet meegeleverd) en hevel de benzine uit de brandstoftank in een goedgekeurde benzinecontainer. Gebruik GEEN elektrische pomp.

OF
Koppel de brandstofleiding los van de onderkant van de brandstoftank en laat de brandstof in een goedgekeurde benzinecontainer lopen. Installeer de brandstofleiding opnieuw.

3. Installeer de brandstofzeeffilter en de brandstoftankdop opnieuw.
4. Start de generator en laat hem draaien totdat de generatormotor stopt.
5. Zet de accuschakelaar in de OFF (UIT) stand.
6. Koppel de accu los.

KLEPPENSPELING

LET OP

Het controleren en afstellen van de klepspeling moet worden gedaan wanneer de motor koud is.

Voer deze procedure uit op beide cilinders.

1. Verwijder de tuimelaarasdeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (BDP) door kort op de Start (Start)-knop (vertaling) te drukken. Kijk door het bougiegat, de zuiger moet bovenaan staan (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten bij BDP in de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


	Inlaatklep	Uitlaatklep
Klepspeling	0,0031 – 0,0047 in (0,08 – 0,12 mm)	0,0051 – 0,0067 in (0,13 – 0,17 mm)
Koppel	8-12 N•m	8-12 N•m

6. Als een aanpassing nodig is, houdt u de tuimelaar vast en draait u de stelmoer van de draaipunten los.
7. Draai de tuimelaar om de gespecificeerde speling te verkrijgen. Houd de tuimelaar vast en draai de stelmoer van de draaipunten opnieuw vast tot het gespecificeerde koppel.
   Koppel: 106 inch-pound (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, de tuimelaarasdeksel en de bougie.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Batterijschakelaar in de OFF (uit) positie.	Zet de batterijschakelaar in de ON (aan) positie.
	Brandstof op.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als het LED-lampje voor een laag oliepeil brandt, zet de batterijschakelaar in de OFF (uit) positie. Voeg motorolie toe.
	Bougie nat met brandstof (overstroomde motor).	Wacht vijf minuten. Zet de batterijschakelaar in de OFF (uit) positie. Trek meerdere keren snel aan de terugslaghendel. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, brandstofpomp defect, ontsteking defect, kleppen vastgelopen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
	Batterij leeg.	Gebruik de terugslaghendel om de generator te starten.
		Laad de batterij op.
	Choke gedeeltelijk open of gesloten als gevolg van een zwakke of losgekoppelde batterij.	Stel de choke handmatig in. Zie het hoofdstuk Onderhoud.
Motor start, maar valt daarna uit	Brandstof op.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder behandeling of aftappen van benzine, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Brandstoffilter verstopt, storing in het brandstofsysteem, brandstofpomp defect, ontsteking defect, kleppen vastgelopen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Motor loopt onregelmatig of hapert bij belasting	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel een aantal apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, brandstofpomp defect, ontsteking defect, kleppen vastgelopen, enz.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY (uitgang gereed) LED is OFF (uit) en OVERLOAD (overbelasting) LED is ON (aan).	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) geactiveerd.	Controleer de AC-belasting en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse op 1 (855) 944-3571.

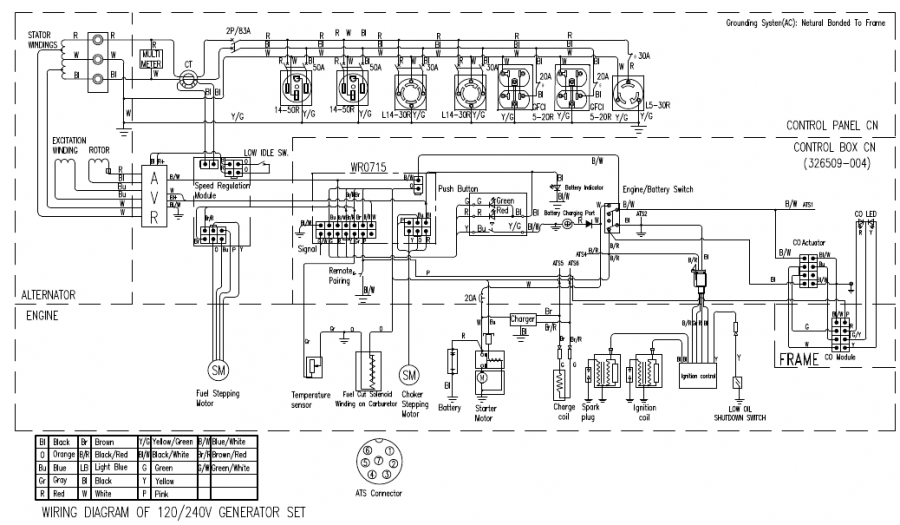

SCHEMA

www.WestinghouseOutdoorPower.com
Service Hotline (855) 944-3571
777 Manor Park Drive, Columbus, OH 43228

Referenties

• Garantieregistratie | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov
• Handleidingen | Westinghouse Outdoor Equipment
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WGen20000c - Draagbare generatorhandleiding

Beschikbare talen
