Westinghouse WGen20000 - Handleiding Draagbare Generator

INLEIDING

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan bekend is bij de staat Californië dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen en draag handschoenen of was uw handen regelmatig bij het onderhouden van deze apparatuur. Ga voor meer informatie naar www.P65warnings.ca.gov

SPECIFICATIES

Specificaties
Draaiende Watts:	20.000
Piek Watts:	28.000
Nominale spanning:	120/240V
Nominale frequentie:	60 Hz @ 3600 RPM
Fase:	Enkelfasig
Totale harmonische vervorming:	≤ 5%
Motorinhoud:	999 cc
Starttype:	Elektrische start
Brandstofcapaciteit:	17 Gallons (64 liter)
Brandstoftype:	Ongelode benzine 87–93 octaan*
Oliecapaciteit:	2,4 US Quart (2,3 liter)
Olietype:	SAE 10W-30
Bougie:	97108 (F7TC)
Bougiekloof:	0,024 – 0,032 inch. (0,60 – 0,80 mm)
Klep inlaatspeling:	0,0031 – 0,0047 inch. (0,08 – 0,12 mm)
Klep uitlaatspeling:	0,0051 – 0,0067 inch. (0,13 – 0,17 mm)
AC-aardingssysteem:	Gebonden aan frame
Spanningsregelaar:	AVR
Alternatortype:	Geborsteld
Maximale omgevingstemperatuur:	104°F (40°C)
Certificeringen:	EPA CARB

*Ethanolgehalte van 10% of minder. GEBRUIK GEEN E15 of E85.

LET OP
Dit product is ontworpen en beoordeeld voor continu gebruik bij omgevingstemperaturen tot 104°F (40°C). Indien nodig kan dit product korte tijd worden gebruikt bij temperaturen van 5°F (15°C)–122°F (50°C). Als het product tijdens de opslag wordt blootgesteld aan temperaturen buiten dit bereik, moet het weer binnen dit bereik worden gebracht voordat het wordt gebruikt. Dit product moet ALTIJD buiten worden gebruikt in een goed geventileerde ruimte en ver verwijderd van deuren, ramen en andere ventilatieopeningen.
Het maximale wattage en de maximale stroom zijn onderhevig aan en worden beperkt door factoren zoals de BTU-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de motorcondities, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1.000 voet boven zeeniveau, en zal ook afnemen met ongeveer 1% voor elke 10°F (6°C) boven een omgevingstemperatuur van 60°F (16°C).

PRODUCTREGISTRATIE

Voor probleemloze garantie is het belangrijk om uw Westinghouse-generator te registreren.

U kunt zich registreren door:

• Het invullen en opsturen van de productregistratiekaart die in de doos zit.
• Uw product online registreren op:
  https://westinghouseoutdoorpower.com/pages/warranty-registration
• Scan de volgende QR-code met de camera van uw smartphone om naar de mobiele registratielink te worden geleid.

• De volgende productinformatie sturen naar:
  Westinghouse Outdoor Power
  Warranty registration
  777 Manor Park Drive
  Columbus, OH 43228

Bewaar uw aankoopbewijs voor probleemloze garantie.

VEILIGHEID

VEILIGHEIDSDEFINITIES

De woorden GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP worden in deze handleiding gebruikt om belangrijke informatie te benadrukken. Zorg ervoor dat de betekenis van deze veiligheidsinformatie bekend is bij iedereen die de generator bedient, onderhoudt of zich in de buurt van de generator bevindt.

Dit veiligheidswaarschuwingssymbool verschijnt bij de meeste veiligheidsverklaringen. Het betekent aandacht, wees alert, uw veiligheid is in het geding! Lees en volg de boodschap die volgt op het veiligheidswaarschuwingssymbool.

Duidt op een gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Duidt op een gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP
Duidt op een situatie die schade kan veroorzaken aan de generator, persoonlijke eigendommen en/of het milieu, of ervoor kan zorgen dat de apparatuur niet goed functioneert.

Opmerking: Duidt op een procedure, praktijk of voorwaarde die moet worden gevolgd om de generator te laten functioneren zoals bedoeld.

VEILIGHEIDSSYMBOLEN

Volg alle veiligheidsinformatie in deze handleiding en op de generator.

Symbool		Beschrijving
		Veiligheidswaarschuwingssymbool
		Elektrocutiegevaar
		Verstikkingsgevaar
		Brandgevaar. NIET hete oppervlakken aanraken.
		Risico op elektrische schok
		Brandgevaar
		Veilige afstand bewaren
		Tilgevaar
		NIET gebruiken in natte omstandigheden

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

NOOIT gebruiken in een huis of garage, ZELFS NIET als deuren en ramen open staan.

Alleen BUITEN en ver van ramen, deuren en ventilatieopeningen gebruiken.

VEILIGHEIDSINSTRUCTIES

CORRECT GEBRUIK

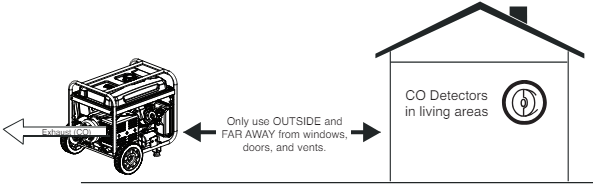

Voorbeeldlocatie om het risico op koolmonoxidevergiftiging te verminderen: ALLEEN buiten en uit de wind gebruiken, ver van ramen, deuren en ventilatieopeningen. Leid uitlaatgassen weg van bewoonde ruimtes

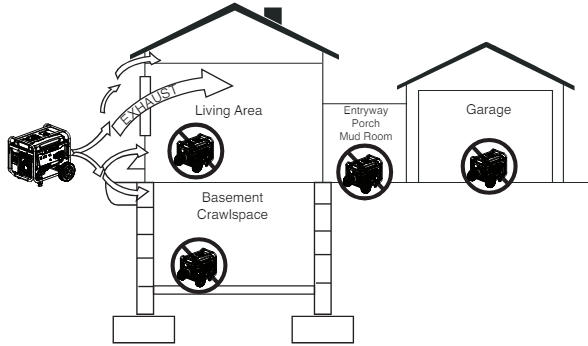

INCORRECT GEBRUIK
Gebruik het apparaat niet op de volgende locaties:
In de buurt van een deur, raam of ventilatieopening

• Garage
• Kelder
• Kruipruimte
• Leefruimte
• Zolder
• Entree
• Portiek
• Bijkeuken

LET OP
Installeer koolmonoxidemelders op batterijen of stekker-koolmonoxidemelders met batterijback-up in woonruimtes.

Brand- en elektrocutiegevaar. Sluit de generator NIET aan op het elektrische systeem van een gebouw, tenzij de generator en de omschakelaar correct zijn geïnstalleerd en de elektrische output is gecontroleerd door een gekwalificeerde elektricien. De aansluiting moet de generatorstroom isoleren van de netstroom en moet voldoen aan alle toepasselijke wet- en regelgeving en elektrische codes.

Elektrocutiegevaar. Gebruik de generator nooit op een natte of vochtige plaats. Stel de generator tijdens gebruik nooit bloot aan regen, sneeuw, waterspray of stilstaand water. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken.

ALGEMENE VEILIGHEIDSMAATREGELEN

• Gebruik de generator NOOIT om medische ondersteuningsapparatuur van stroom te voorzien.
• Gebruik de generator NIET als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• Gebruik de generator NIET met elektrische snoeren die versleten, gerafeld, blootliggend of anderszins beschadigd zijn.
• Alle elektrische gereedschappen en apparaten die met deze generator worden bediend, moeten correct worden geaard door middel van een derde draad of dubbel geïsoleerd zijn.
• Wanneer deze generator wordt gebruikt om een bedradingssysteem van een gebouw van stroom te voorzien, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een omschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met NFPA 70, National Electrical Code.
• Als u zich tijdens het gebruik van de generator ziek, duizelig of zwak begint te voelen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Alleen BUITEN en ver van ramen, deuren en ventilatieopeningen gebruiken, zoals aanbevolen door de Amerikaanse ministerie van Volksgezondheid en Human Services Centers for Disease Control and Prevention. Uw specifieke huis- en/of windomstandigheden kunnen een grotere afstand vereisen.
•
  Houd tijdens het gebruik en de opslag minimaal vijf voet vrije ruimte aan alle kanten van de generator, inclusief boven het hoofd. Laat de generator minimaal 30 minuten afkoelen voor opslag. De hitte die wordt gecreëerd door de uitlaatdemper en uitlaatgassen kan heet genoeg zijn om ernstige brandwonden te veroorzaken en/of brandbare voorwerpen te ontsteken.
•
  NIET de uitlaatdemper of motor aanraken. Ze zijn erg HEET en veroorzaken ernstige brandwonden. NIET lichaamsdelen of brandbare of ontvlambare materialen in het directe pad van de uitlaat plaatsen.
• Verwijder ALTIJD alle gereedschappen of andere serviceapparatuur die tijdens het onderhoud is gebruikt, van de generator voordat u deze gebruikt.
• Vermijd huidcontact met motorolie of benzine. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

BRANDSTOFVEILIGHEID

• Bewaar brandstof in een container die is goedgekeurd voor benzine.
• NIET roken wanneer u de generator vult met benzine.
• Zorg ervoor dat de benzinetank van de generator NIET overloopt tijdens het vullen.
• Zet de motor uit en laat hem twee minuten afkoelen voordat u benzine of olie aan de generator toevoegt.
• Verwijder de brandstofdop NOOIT wanneer de generator draait. Zet de motor uit en laat het apparaat minstens twee minuten afkoelen. Verwijder de brandstofdop langzaam om de druk te ontlasten, te voorkomen dat er brandstof rond de dop ontsnapt en om te voorkomen dat de hitte van de uitlaatdemper brandstofdampen ontsteekt. Draai de brandstofdop na het tanken goed vast.
• Veeg gemorste brandstof van het apparaat.
• Probeer NOOIT gemorste brandstof te verbranden.
• Vul de brandstoftank NOOIT te vol. Laat ruimte over voor brandstof om uit te zetten. Het te vol vullen van de brandstoftank kan leiden tot een plotselinge overloop van benzine en ertoe leiden dat gemorste benzine in contact komt met HETE oppervlakken.
• Gemorste brandstof kan ontbranden. Als er brandstof op de generator wordt gemorst, veeg dan eventuele lekkages onmiddellijk op. Gooi de doek op de juiste manier weg. Laat het gebied met gemorste brandstof drogen voordat u de generator gebruikt.
• Draag een veiligheidsbril tijdens het tanken.
• Gebruik NOOIT benzine als reinigingsmiddel.
• Bewaar alle containers met benzine of LPG/propaan in een goed geventileerde ruimte, uit de buurt van brandbare stoffen of ontstekingsbronnen.

BENZINE EN BENZINEDAMP

Brand- en explosiegevaar. Benzine en LPG/propaan zijn zeer explosief en ontvlambaar en kunnen ernstige brandwonden of de dood veroorzaken.

• In geval van een gasbrand, probeer de vlam NIET te doven als de brandstoftankklep in de AAN-stand staat. Het inbrengen van een blusser in een generator met een open brandstofklep kan een explosiegevaar opleveren.
• Gas heeft een kenmerkende geur, dit helpt om mogelijke lekken snel te detecteren.
• Gasdampen kunnen brand veroorzaken als ze worden ontstoken.
• Benzine is een huidirritant en moet onmiddellijk worden opgeruimd als het in contact komt met de huid.

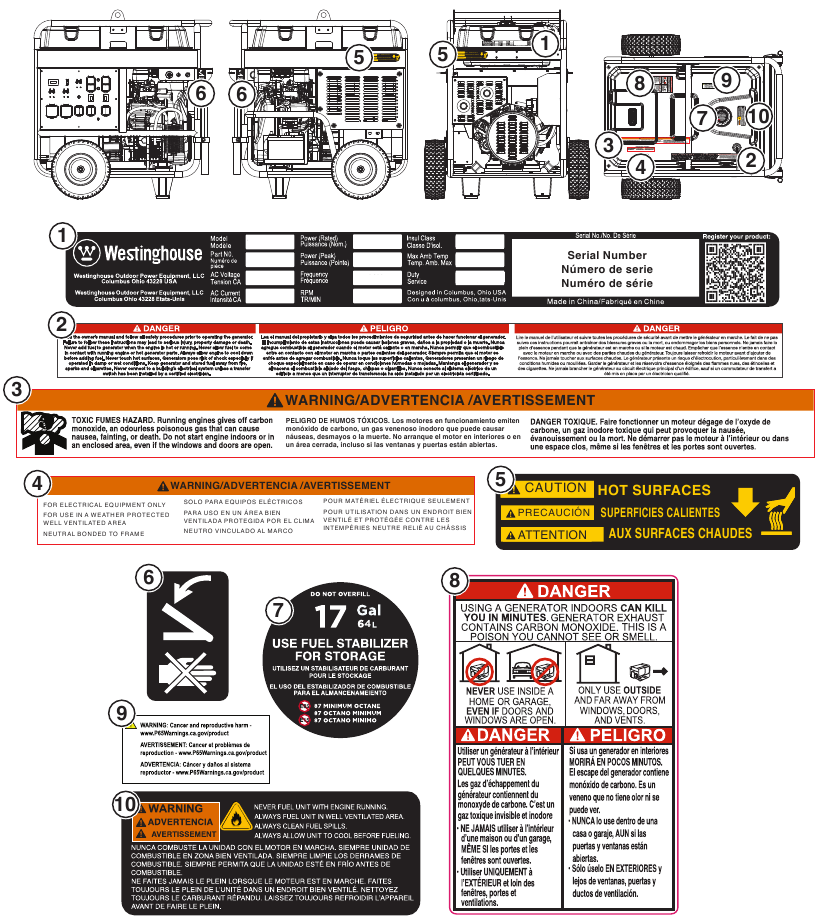

VEILIGHEIDSETIKETTEN EN STICKERS

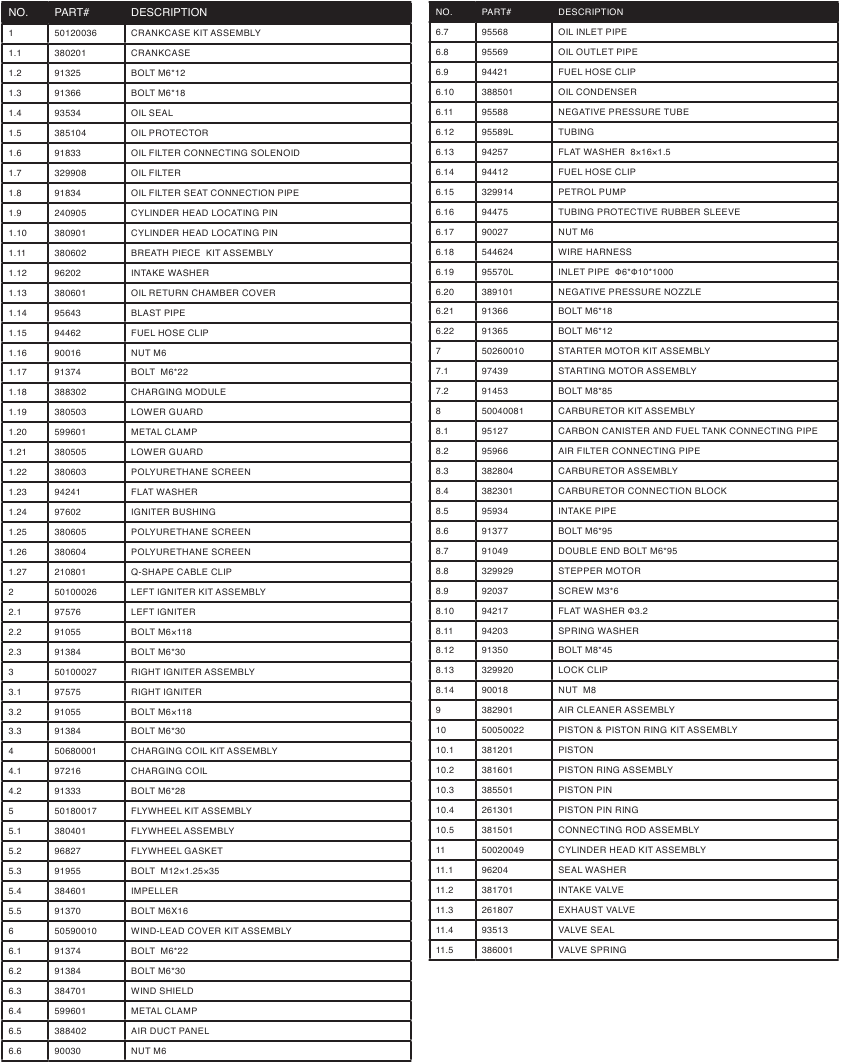

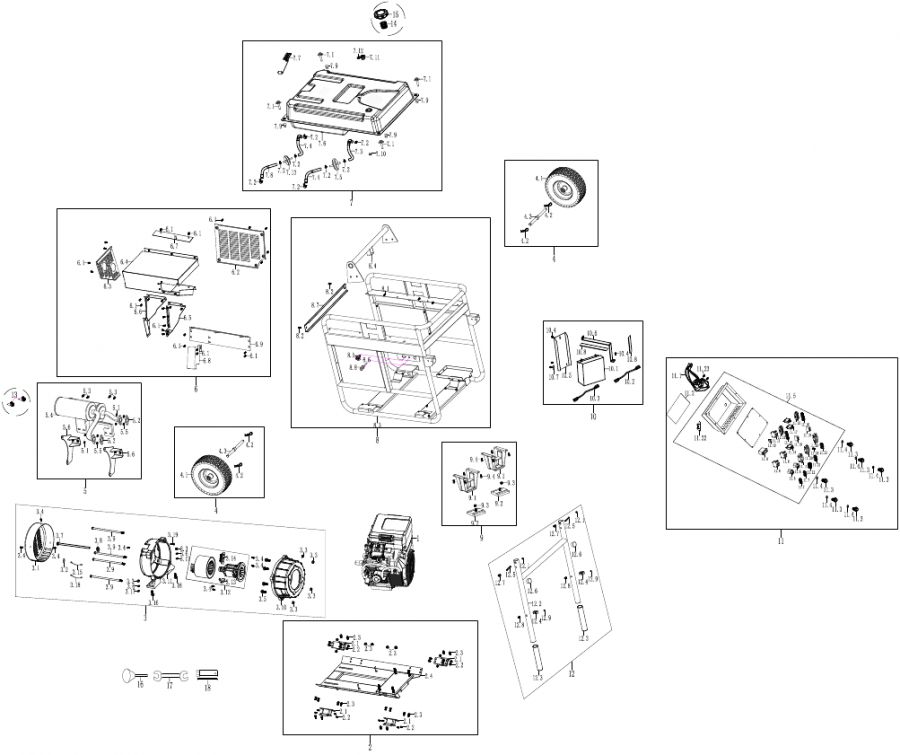

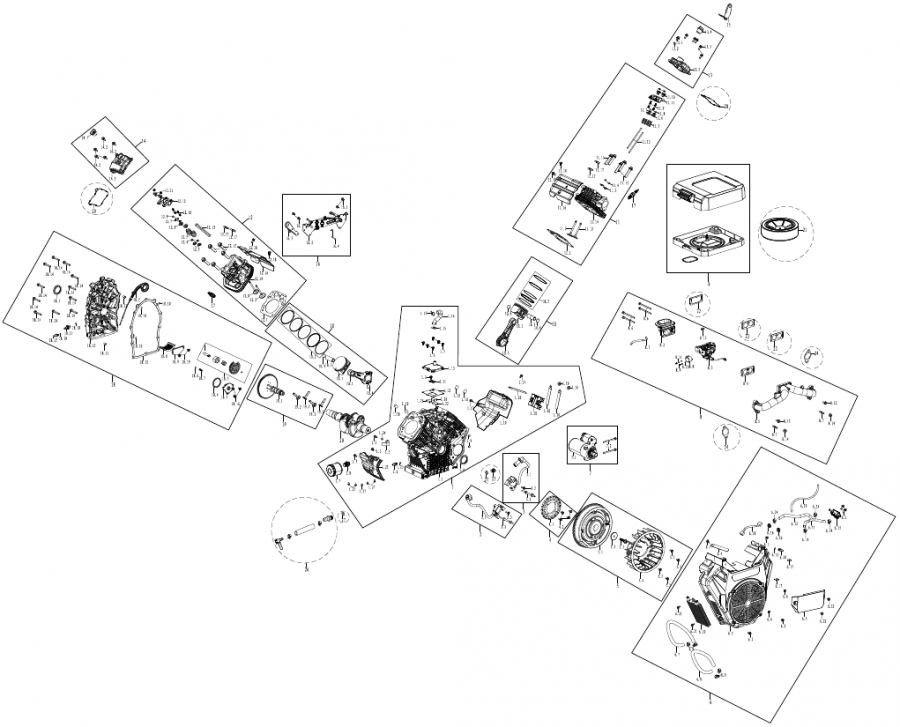

ONDERDELEN

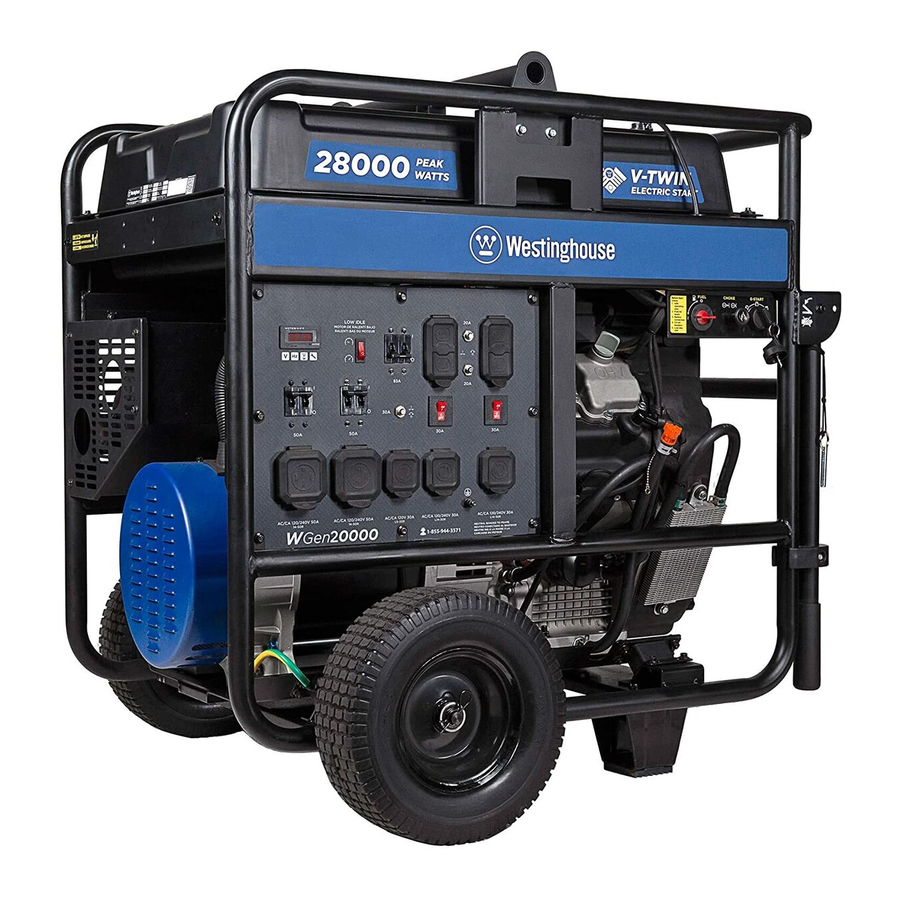

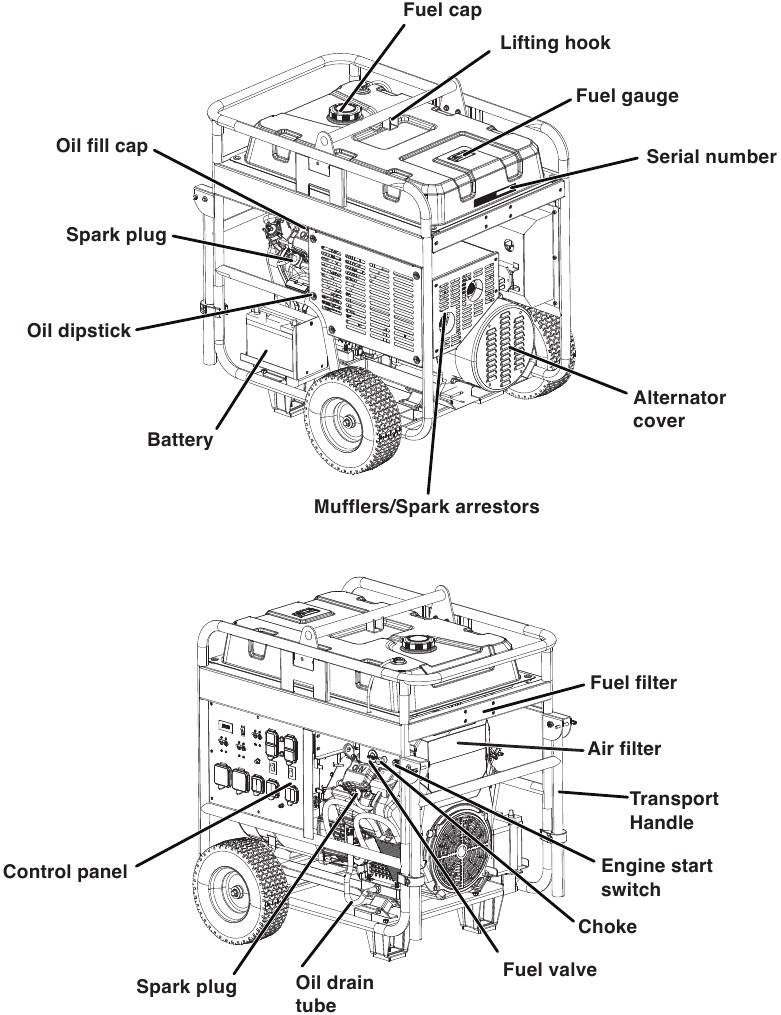

PRODUCTONDERDELEN

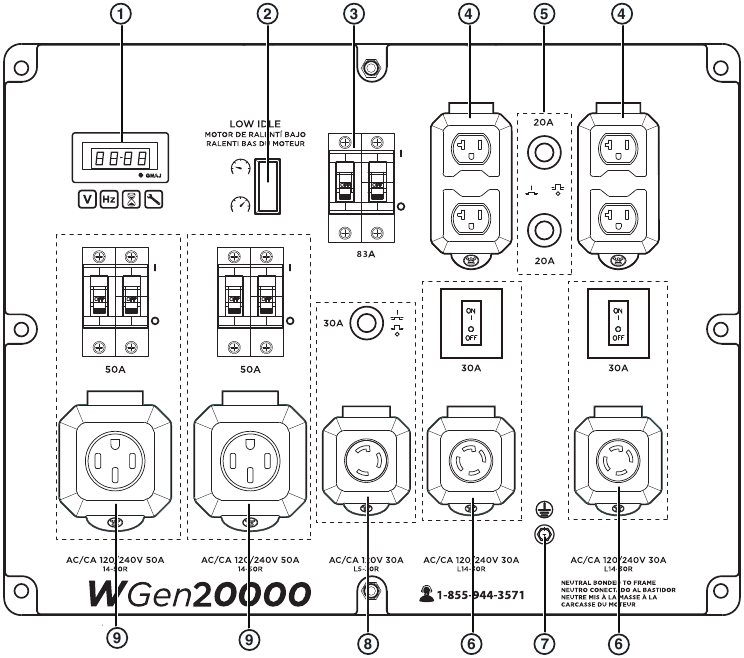

ONDERDELEN VAN HET BEDIENINGSPANEEL

1. Data Center: Geeft spanning, frequentie, totale urenteller en gebruiks-/onderhoudstimer weer.
2. Low Idle: Low Idle minimaliseert het brandstofverbruik, het geluid en de motorslijtage door het motortoerental te verlagen tijdens intermitterend gebruik. Zie het hoofdstuk LAAG STATIONAIR voor belangrijke overwegingen bij het gebruik.
3. Hoofdschakelaar: De hoofdschakelaar van 83 ampère regelt het totale vermogen van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.
4. 120-Volt AC, 20-Amp NEMA 5-20R GFCI-contactdozen: Elke contactdoos kan maximaal 20 ampère leveren op een enkele contactdoos of een combinatie van beide contactdozen.
5. 20 Amp AC-stroomonderbrekers: Stroomonderbrekers beperken de stroom die via elke NEMA 5-20R-contactdoos kan worden geleverd tot 20 ampère.
6. 120/240-Volt AC, 30-Amp NEMA L14-30R-contactdozen: Contactdozen kunnen 120 V of 240 V leveren tot 30 ampère.
7. Aardingsklem: De aardingsklem wordt gebruikt om de generator extern te aarden.
8. 120-Volt AC, 30-Amp NEMA L5-30R-contactdoos: Contactdoos kan maximaal 30 ampère leveren.
9. 120/240-Volt AC, 50-Amp NEMA 14-50R-contactdoos: Contactdoos kan 120 V of 240 V leveren tot 50 ampère.

DATACENTER

Gebruik de Mode (Modus) button op het Data Center om tussen weergaven te schakelen.

Spanning:
Geeft de huidige spanning weer.

Frequentie (Hz):
Geeft de frequentie van het uitgangsvermogen in Hertz weer.

Levensduur in uren:
Geeft de gebruiksduur weer.

Gebruikstijd/Onderhoud:
Geeft de huidige gebruikstijd weer. Wordt op nul gezet wanneer de machine wordt uitgeschakeld. Onderhoudsherinnering wordt weergegeven wanneer dit vereist is.

ONDERHOUDSHERRINNERINGEN

Op basis van de gebruiksduur van de unit worden onderhoudsherinneringscodes weergegeven op het Data Display. De onderhoudscodes worden weergegeven totdat de unit wordt uitgeschakeld. Raadpleeg het hoofdstuk Onderhoud voor specifieke procedures.

Onderhoudscode	Vereist onderhoud
P25	Motorolie verversen
P50	Motorolie verversen, luchtfilter reinigen
P100	Motorolie verversen, luchtfilter reinigen, brandstoffilter vervangen

Wordt op nul gezet wanneer de machine wordt uitgeschakeld. Onderhoudsherinnering wordt weergegeven wanneer dit vereist is.

INHOUD VERPAKKING

Gewichtgevaar. Laat u ALTIJD helpen bij het optillen van de generator.

1. Open de verpakking voorzichtig.
2. Verwijder en bewaar de inhoud van de verpakking.
3. Verwijder en gooi het verpakkingsmateriaal weg.
4. Vouw de bovenkant van de plastic zak waarin de generator zit uit.
5. Snij voorzichtig de verticale hoeken van de verpakking door om bij de generator te komen.
6. Recycle of verwijder het verpakkingsmateriaal op de juiste manier.

INHOUD VERPAKKING

• Gebruikershandleiding
• Snelstartgids
• Fles SAE 10W-30-olie
• Acculader
• Bougiedopsleutel
• Olietrechter
• Montagesleutel
• Wiel- en hijshaakcomponenten

Onderdeel	Aantal
Hijshaak	1
Flensbout, M8	4
Wiel	2
Aspen	2
Ring	4
Splitpen	4

Als er onderdelen ontbreken, neem dan contact op met ons serviceteam via service@wpowereq.com of bel 1-855-944-3571.

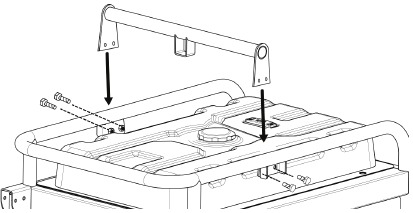

WIELEN EN HIJSHAAK INSTALLEREN

LET OP
Voor het monteren van de generator moet de unit aan één kant worden opgetild. Installeer de wielen voordat u brandstof of olie toevoegt.

Gewichtgevaar. Gebruik twee personen bij het installeren van de wielen. Raadpleeg HIJSHAAK in het hoofdstuk BEDIENING.

1. Plaats de generator op een vlakke ondergrond.

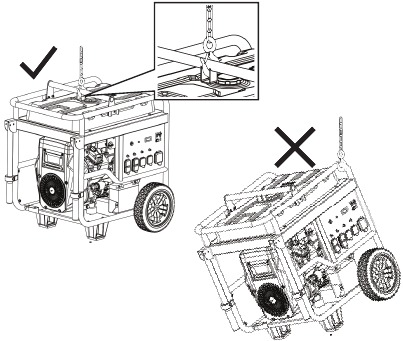

2. Lijn de hijshaakbeugel uit met de montagebeugels aan de bovenkant van de brandstoftank. Zet vast met vier M8-flensbouten.

3. Gebruik de hijshaak om de unit voldoende op te tillen om de wielen te installeren, zoals weergegeven.


Opmerking: De wielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.

MONTAGE

EERSTE OLIEVULLING

LET OP
DEZE GENERATOR IS ZONDER OLIE VERZONDEN. Probeer de motor NIET te starten voordat deze op de juiste manier is gevuld met de aanbevolen olie. Als u geen motorolie toevoegt voordat u start, kan dit ernstige motorschade veroorzaken.

LET OP
Het gebruik van 2-takt/cyclus-olie of andere niet-goedgekeurde olietypes kan ernstige motorschade veroorzaken die niet onder de garantie valt.

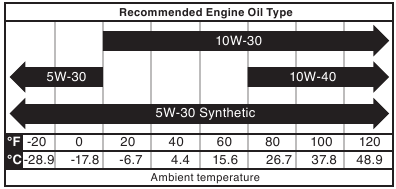

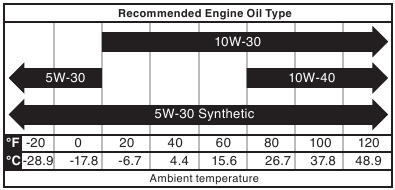

Het meegeleverde, aanbevolen olietype voor normaal gebruik is 10W-30-motorolie. Raadpleeg de volgende tabel als u de generator bij extreme temperaturen gebruikt.

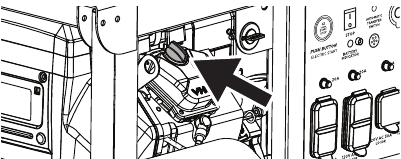

1. Verwijder op een vlakke ondergrond de olievuldop.

2. Voeg met behulp van de meegeleverde trechter en olie de olie in de motor.
3. Plaats de olievuldop terug en draai deze stevig vast.

ACCU INSTALLEREN

Accupolen en -aansluitingen bevatten lood en loodverbindingen. Was uw handen na het hanteren.

De accu geeft tijdens normaal gebruik explosief waterstofgas af. Een vonk of vlam kan ervoor zorgen dat de accu met voldoende kracht ontploft om u te doden of ernstig te verwonden. Draag beschermende kleding en een gezichtsbeschermer, of laat een ervaren technicus het accuonderhoud uitvoeren.

Verbrandingsgevaar. De accu bevat zwavelzuur (elektrolyt), dat zeer corrosief en giftig is. Draag beschermende kleding en oogbescherming wanneer u in de buurt van de accu werkt. Houd kinderen uit de buurt van de accu.

Rook NOOIT en werk niet in de buurt van vonken of andere ontstekingsbronnen. Raak NOOIT tegelijkertijd beide accupolen aan met uw hand of niet-geïsoleerd gereedschap. Als accuzuur in contact komt met de huid of kleding, spoel dan onmiddellijk met water en neutraliseer met zuiveringszout.

De accu die bij de generator is geleverd, is volledig opgeladen. Een accu kan een deel van de lading verliezen als deze langere tijd niet wordt gebruikt. Zie het hoofdstuk ACCUONDERHOUD voor de procedure voor het opladen van de accu.

Opmerking: Eenmaal gestart, laadt de generator de accu op na 30-60 minuten gebruik.

LET OP
Sluit de kabels ALTIJD in de volgende volgorde aan om mogelijke schokken te voorkomen.

1. Sluit de positieve (+) accukabel (rode kap) aan op de positieve (+) accupool. Draai de bout stevig vast. Bevestig de kap over de accupool.

2. Sluit de negatieve (-) kabel (zwarte kap) aan op de negatieve (-) accupool. Draai de bout stevig vast. Bevestig de kap over de accupool.

BRANDSTOF

Brand- en explosiegevaar. Gebruik NOOIT een benzinecontainer, benzinetank, propaanaansluitslang, propaantanks of andere brandstofitems die kapot, gesneden, gescheurd of beschadigd zijn.

Brand- en explosiegevaar. Vul de brandstoftank NIET te vol. Vul alleen tot de rode vulring in het brandstoffilter in de tank. Overvulling kan ervoor zorgen dat er brandstof op de motor terechtkomt, wat brand- of explosiegevaar kan opleveren.

Brand- en explosiegevaar. Tank de generator NOOIT bij terwijl de motor draait. Schakel de motor ALTIJD uit en laat de generator twee minuten afkoelen voordat u gaat tanken.

LET OP
Gebruik GEEN E15- of E85-brandstof in dit product. Schade aan de motor of apparatuur veroorzaakt door oude brandstof of het gebruik van niet-goedgekeurde brandstoffen (zoals E15- of E85-ethanolmengsels) valt niet onder de garantie. Gebruik alleen loodvrije benzine die maximaal 10% ethanol bevat.

BRANDSTOFVEREISTEN

• SCHONE, VERSE, loodvrije benzine, 87-93-octaan.
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; niet-ethanolbrandstof wordt aanbevolen).
• Gebruik GEEN E85 of E15.
• Gebruik GEEN gas-oliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te rijden.
• Tank NIET binnenshuis.
• Creëer GEEN vonk of vlam tijdens het tanken.

BRANDSTOFSTABILISATOR GEBRUIKEN

Het toevoegen van een brandstofstabilisator (niet meegeleverd) verlengt de bruikbare levensduur van de brandstof en helpt voorkomen dat er afzettingen ontstaan die het brandstofsysteem kunnen verstoppen. Volg de instructies van de fabrikant voor gebruik.

Meng ALTIJD de juiste hoeveelheid brandstofstabilisator met benzine in een goedgekeurde benzinecontainer voordat u de generator vult. Laat de generator vijf minuten draaien zodat de stabilisator het gehele brandstofsysteem kan behandelen.

DE BRANDSTOFTANK VULLEN

1. Schakel de generator UIT en laat deze minimaal twee minuten afkoelen voordat u gaat tanken.
2. Plaats de generator op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.

LET OP
Vul de tank alleen vanuit een goedgekeurde benzinecontainer. Zorg ervoor dat de benzinecontainer intern schoon en in goede staat is om vervuiling van het brandstofsysteem te voorkomen.

4. Voeg langzaam de aanbevolen brandstof toe. Vul NIET te vol. Vul alleen tot de rode maximale vulring op het brandstoffilter dat zichtbaar is in de vulhals.

5. Installeer de brandstofdop.

LET OP
Brandstof kan lak en plastic beschadigen. Wees voorzichtig bij het vullen van de brandstoftank. Schade veroorzaakt door gemorste brandstof valt niet onder de garantie.

LET OP
Reinig het brandstoffilter van vuil voor en na elke tankbeurt. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de brandstoftank verwijdert.

WERKING

LOCATIE VAN DE UNIT

Lees en begrijp alle veiligheidsinformatie voordat u de generator start.

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
Gebruik de generator NOOIT in een huis of garage, ZELFS NIET als deuren en ramen open staan.	Gebruik de generator alleen BUITEN en ver verwijderd van ramen, deuren en ventilatieopeningen.

Gebruik de generator NOOIT in een gebouw, inclusief garages, kelders, kruipruimtes, schuren, omhuizingen of compartimenten, inclusief het generatorcompartiment van een recreatievoertuig.

Risico op elektrocutie. Gebruik de generator NOOIT op een natte of vochtige plaats. Stel de generator NOOIT bloot aan regen, sneeuw, waterspray of stilstaand water tijdens gebruik. Bescherm de generator tegen alle gevaarlijke weersomstandigheden. Vocht of ijs kan een kortsluiting of andere storing in het elektrische circuit veroorzaken. Het gebruik van een generator of elektrisch apparaat in natte omstandigheden, zoals regen of sneeuw, of in de buurt van een zwembad of sprinklersysteem, of wanneer uw handen nat zijn, kan leiden tot elektrocutie

Brandgevaar. Gebruik de generator alleen op een stevige, vlakke ondergrond. Het gebruik van de generator op een oppervlak met los materiaal zoals zand of grasresten kan ertoe leiden dat er vuil in de generator terechtkomt, waardoor koelopeningen of het luchtinlaatsysteem verstopt kunnen raken. Laat de generator 30 minuten afkoelen voordat u hem vervoert of opbergt.

De generator moet te allen tijde op een vlakke, horizontale ondergrond staan (zelfs wanneer hij niet in gebruik is). De generator moet op een afstand van minimaal 1,5 m van brandbaar materiaal staan.

Gebruik de generator NIET achter in een SUV, camper, aanhanger, laadbak (normaal, plat of anderszins), onder trappen, naast muren of gebouwen, of op een andere plaats die onvoldoende koeling van de generator en/of de uitlaatdemper mogelijk maakt. Plaats generatoren NIET in een afgesloten ruimte tijdens gebruik.

Verstikkingsgevaar. Plaats de generator in een goed geventileerde ruimte. Plaats de generator NIET in de buurt van ventilatieopeningen of inlaten waar uitlaatgassen in bewoonde of afgesloten ruimtes kunnen worden gezogen. Houd zorgvuldig rekening met wind- en luchtstromen bij het positioneren van de generator.

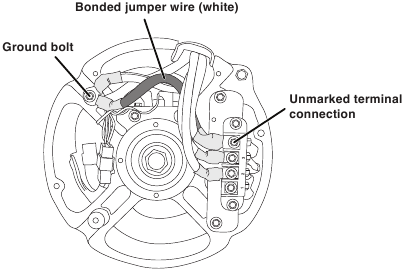

AARDING

Gevaar voor elektrische schokken. Het niet correct aarden van de generator kan leiden tot een elektrische schok. LET OP Gebruik alleen geaarde verlengsnoeren, gereedschappen en apparaten met 3 pinnen, of dubbel geïsoleerde gereedschappen en apparaten.
De generator is neutraal verbonden met het frame. Er is een permanente geleider tussen de generator (statordraad) en het frame. Als deze generator alleen wordt gebruikt met snoer- en stekkerapparatuur die is aangesloten op de stopcontacten die op de generator zijn gemonteerd, vereist de National Electric Code niet dat de unit wordt geaard. Andere manieren om de generator te gebruiken, kunnen echter wel aarding vereisen om het risico op schokken of elektrocutie te verminderen.

Raadpleeg, voordat u de aardklem gebruikt, een gekwalificeerde elektricien, elektrische inspecteur of lokaal bureau met jurisdictie voor lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

DE GEAARDE NEUTRALE LEIDER LOSKOPPELEN

De geaarde neutrale geleider mag alleen onder specifieke omstandigheden worden verwijderd. Raadpleeg een gekwalificeerde elektricien om te bepalen of de omstandigheden vereisen dat de geaarde neutrale geleider wordt losgekoppeld.

1. Verwijder de afdekking van de alternator.
2. Verwijder de witte verbonden jumperdraad van de aardbout en de ongemarkeerde terminalaansluiting. Plaats de bouten terug en draai ze goed vast.

3. Bewaar de verbonden jumperdraad op een veilige plaats, zodat de generator kan worden teruggebracht naar de oorspronkelijke configuratie.

Breng een nieuw label "NEUTRAL UNBONDED" aan over het label "NEUTRAL BONDED TO FRAME" aan de voorkant van het bedieningspaneel.

WERKING OP GROTE HOOGTE

Het motorvermogen wordt minder naarmate u hoger boven zeeniveau werkt. Het vermogen wordt met ongeveer 3,5% verminderd voor elke 1000 voet toegenomen hoogte vanaf zeeniveau.
Aanpassing voor grote hoogte is vereist voor gebruik op hoogtes boven 5.000 ft. (1524 m). Gebruik zonder deze aanpassing zal leiden tot verminderde prestaties, een hoger brandstofverbruik en hogere emissies.

LET OP
Gebruik de generator NIET op hoogtes onder 2.000 ft. (762 m) met de kit voor grote hoogte geïnstalleerd. Er kan schade aan de motor optreden.

Carburateurset voor grote hoogte

Onderdeelnr. 518962-02

INLOOPPERIODE

Voor een goede inloop MAG U NIET meer dan 50% van het nominale continue vermogen (10.000 watt) overschrijden tijdens de eerste vijf bedrijfsuren.
Varieer af en toe met de belasting om de statorwikkelingen te laten opwarmen en afkoelen en om de zuigerveren te laten aansluiten.

LAAG STATIONAIR DRAAIEN

LET OP
Start de generator ALTIJD met Laag stationair draaien UIT. Laat het motortoerental stabiliseren voordat u Laag stationair draaien AAN zet.

LET OP
De frequentie van de generator is afhankelijk van het motortoerental. Gebruik Laag stationair draaien NIET bij het voeden van gevoelige elektronica of grote piekbelastingen, zoals een airconditioner, elektrische pomp, koelkast of bij aansluiting op een thuisomschakelaar.

Laag stationair draaien minimaliseert het brandstofverbruik, het geluid en de motorslijtage door het motortoerental te verlagen tot stationair (2400 RPM) wanneer de elektrische belastingen zijn uitgeschakeld en keert automatisch terug naar het nominale toerental wanneer de belastingen weer worden ingeschakeld.

Zet Laag stationair draaien AAN bij het voeden van intermitterende, niet-elektronische belastingen, zoals elektrisch gereedschap op een bouwplaats.

VOORDAT U DE UNIT START

Controleer of:

• De generator op een veilige, geschikte locatie is geplaatst.
• De generator op een droge, vlakke en horizontale ondergrond staat.
• De motor is gevuld met olie.
• Alle belastingen zijn losgekoppeld.

Brand- en explosiegevaar. Verplaats of kantel de generator NIET tijdens bedrijf.

DE MOTOR STARTEN

1. Controleer of er brandstof in de benzinetank zit.
2. Zet de brandstofkraan in de stand ON (AAN).

3. Trek voor een koude motor de CHOKE (VERSTIKKINGSKLEP)-knop volledig uit tot de volledige verstikkingsklepstand. Om een warme motor opnieuw te starten, duwt u de CHOKE (VERSTIKKINGSKLEP)-knop naar de halve verstikkingsklepstand of naar de RUN (WERKING)-stand.
4. Zet de motorstartschakelaar in de stand START en houd deze daar vast totdat de motor start.
   Opmerking: als de motor na 5 seconden niet start, laat u de sleutel los en wacht u 10 seconden voordat u opnieuw probeert te starten. Als de elektrische starter langer dan 15 seconden continu wordt gebruikt, kan de startmotor oververhit raken en beschadigd raken. Als de motor niet start, wacht u 1 minuut om opnieuw te starten. Als de starttoerentalsnelheid daalt na meerdere mislukte startpogingen, is de batterij mogelijk niet voldoende opgeladen. Zie het gedeelte BATTERIJONDERHOUD.
5. Laat de sleutel los wanneer de motor start.
6. Wanneer de motor start, laat u de motor opwarmen en duwt u vervolgens de CHOKE (VERSTIKKINGSKLEP)-knop volledig naar binnen in de RUN (WERKING)-stand.

DE MOTOR STOPPEN

1. Schakel alle aangesloten elektrische belastingen uit en trek de stekker uit het stopcontact.

Start of stop de generator NOOIT met aangesloten elektrische apparaten.

2. Laat de generator enkele minuten zonder belasting draaien om de interne temperatuur van de motor te stabiliseren.
3. Zet de motorstartschakelaar in de stand OFF (UIT).

Opmerking: Als alternatief, als de generator niet vaak wordt gebruikt, zet u de brandstofkraan in de stand OFF (UIT) om de resterende brandstof in het systeem te beperken. De motor stopt wanneer de brandstof in de carburateur en de brandstofleiding op is.

GEBRUIKSFREQUENTIE

Als de generator op een niet-regelmatige of intermitterende basis wordt gebruikt (meer dan een maand voor het volgende gebruik), raadpleegt u de paragrafen Batterijonderhoud en Opslag van deze handleiding voor informatie over het opladen van de batterij en brandstofverslechtering.

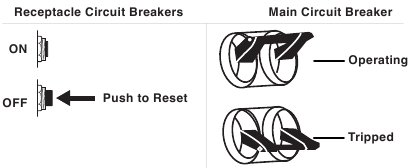

AC-STROOMONDERBREKERS

De stroomonderbrekers schakelen automatisch uit als er een kortsluiting is of een aanzienlijke overbelasting van de generator bij elk stopcontact.
Als een AC-stroomonderbreker automatisch uitschakelt, controleer dan of het apparaat correct werkt en of het de nominale belasting van het circuit niet overschrijdt voordat u de AC-stroomonderbreker weer inschakelt.
De hoofdstroomonderbreker regelt de totale output van alle stopcontacten om de generator te beschermen tegen overbelasting of kortsluiting.

EENHEIDSCAPACITEIT

LET OP
Overbelast de capaciteit van de generator NIET. Het overschrijden van het wattage/de ampèragecapaciteit van de generator kan de generator en/of de erop aangesloten elektrische apparaten beschadigen.

Zorg ervoor dat de generator voldoende continu (lopend) en piek (start) wattage kan leveren voor de items die u tegelijkertijd wilt gebruiken.
Er moet rekening worden gehouden met de totale stroomvereisten (Volt x Ampère = Watt) van alle aangesloten apparaten. Fabrikanten van apparaten en elektrisch gereedschap vermelden meestal informatie over de classificatie in de buurt van het model- of serienummer.

Om de stroomvereisten te bepalen:

1. Selecteer de items die u tegelijkertijd wilt gebruiken.
2. Tel de continue (lopende) watts van deze items op. Dit is de hoeveelheid stroom die de generator moet produceren om de items draaiende te houden. Zie de onderstaande tabel met watt-referenties.
3. Schat hoeveel piek (start) watts u nodig heeft. Piekvermogen is de korte stroomstoot die nodig is om elektrisch aangedreven gereedschappen of apparaten, zoals een cirkelzaag of koelkast, te starten. Omdat niet alle motoren tegelijkertijd starten, kan het totale piekvermogen worden geschat door alleen de item(s) met het hoogste extra piekvermogen op te tellen bij het totale nominale vermogen van stap 2.

Voorbeeld:

Gereedschap of apparaat	Lopend wattage*	Start wattage*
RV-airconditioner (11.000 BTU)	1010	1600
TV (buistype)	300	0
RV-koelkast	180	600
Radio	200	0
Licht (75 watt)	300	0
Koffiezetapparaat	600	0
2590 Totaal	Lopend wattage*	1600 Hoogste start wattage*
Totaal lopend wattage		2590
Hoogste start wattage		+1600
Totaal benodigd start wattage		4190

*De vermelde wattages zijn benaderingen. Controleer het werkelijke wattage.

STROOMBEHEER

Om de levensduur van de generator en de aangesloten apparaten te verlengen, moet u voorzichtig zijn bij het toevoegen van elektrische belastingen aan de generator. Er mogen geen apparaten op de generatoraansluitingen zijn aangesloten voordat de motor wordt gestart. De juiste en veilige manier om het generatorvermogen te beheren, is door de belastingen als volgt opeenvolgend toe te voegen:

1. Start de motor zoals beschreven in deze handleiding, zonder dat er iets op de generator is aangesloten.
2. Sluit de eerste belasting aan en schakel deze in, bij voorkeur de grootste belasting die u heeft.
3. Laat de generatoruitgang stabiliseren (de motor loopt soepel en het aangesloten apparaat werkt naar behoren).
4. Sluit de volgende belasting aan en schakel deze in.
5. Laat de generator opnieuw stabiliseren.
6. Herhaal stap 4 en 5 voor elke extra belasting.

Wattage referentie

Wattage referentie
Gereedschap of apparaat	Geschat lopend wattage*	Geschat start wattage*
Gloeilampen (4 stuks x 75 watt)	300	0
TV (buistype)	300	0
Dompelpomp (1/3 pk)	800	1300
Koelkast of vriezer	700	2200
Bronpomp (1/3 pk)	1000	2000
Kachel (1/2 pk)	800	2350
Radio	200	0
Boor (3/8", 4 ampère)	440	600
Cirkelzaag (zwaar uitgevoerd, 7-1/4")	1400	2300
Verstekzaag (10")	1800	1800
Tafelzaag (10")	2000	2000

*De vermelde wattages zijn benaderingen. Controleer het werkelijke wattage.

VERLENGKABELS

Verstikkingsgevaar. Verlengkabels die rechtstreeks de woning inlopen, vergroten het risico op koolmonoxidevergiftiging via openingen. Als een verlengkabel die rechtstreeks uw huis binnenloopt wordt gebruikt om binnenshuis apparaten van stroom te voorzien, bestaat er een risico op koolmonoxidevergiftiging voor mensen in het huis. Gebruik ALTIJD op batterijen werkende koolmonoxidemelders die voldoen aan de huidige UL 2034-veiligheidsnormen wanneer u de generator gebruikt. Controleer regelmatig de batterij(en) van de melder(s).

Verstikkingsgevaar. Wanneer u de generator met verlengkabels gebruikt, zorg er dan voor dat de generator zich in een open buitenruimte bevindt, ver van bewoonde ruimtes, met de uitlaat van de motor weg gericht.

Brand- en elektrocutiegevaar. Gebruik NOOIT versleten of beschadigde verlengkabels. Beschadigde of overbelaste verlengkabels kunnen oververhit raken, vonken en brand veroorzaken, wat kan leiden tot de dood of ernstig letsel.

Voordat u een AC-apparaat of -snoer op de generator aansluit:

• Gebruik geaarde verlengkabels met 3 pinnen, gereedschap en apparaten, of dubbel geïsoleerd gereedschap en apparaten.
• Zorg ervoor dat het gereedschap of apparaat in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een potentieel risico op elektrische schokken vormen.
• Zorg ervoor dat de elektrische waarde van het gereedschap of apparaat niet hoger is dan het nominale vermogen van de generator of het stopcontact dat wordt gebruikt.

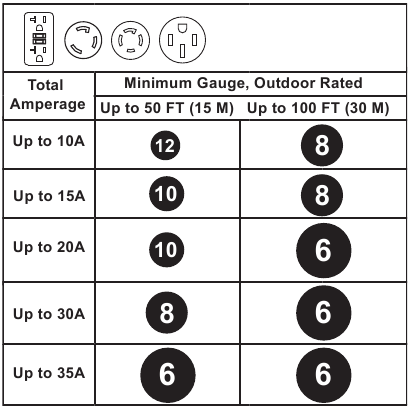

AFMETINGEN VERLENGKABEL

Gebruik alleen geaarde verlengkabels met 3 pinnen die zijn gemarkeerd voor gebruik buitenshuis en die geschikt zijn voor de elektrische belasting.

TRANSPORT

Gewichtgevaar. Laat u ALTIJD helpen bij het optillen van de generator.

• Laat de generator minimaal 30 minuten afkoelen voordat u hem gaat vervoeren.
• Als u op propaan werkt, draai dan de klep van de propaantank volledig dicht.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Houd de unit tijdens het transport waterpas om de kans op brandstoflekkage te minimaliseren, of laat indien mogelijk de brandstof weglopen of laat de motor draaien totdat de brandstoftank leeg is voordat u de generator gaat vervoeren.
• De generatorwielen zijn alleen bedoeld voor handmatig transport. De wielen zijn niet geschikt om de generator te slepen, zowel op de weg als off-road.
• Gebruik de uitschuifbare handgreep voor handmatig transport. Gebruik de handgreep alleen als de generator is uitgeschakeld, stilstaat en op een horizontaal oppervlak rust. Gebruik de handgreep NIET om de generator volledig van de grond te tillen, te slepen of te kantelen.

Brandgevaar. Kantel de generator NIET en leg hem niet op zijn kant. Er kan brandstof of olie lekken en de generator kan beschadigd raken.

TILHAAK

Gebruik de tilhaak alleen om de unit op te tillen of om lastbeperkingen zoals touwen of spanbanden te bevestigen. Probeer NIET de generator op te tillen of vast te zetten door hem aan een van de andere onderdelen vast te houden.
Inspecteer de beugel voordat u de generator optilt en zorg ervoor dat deze stevig aan de generator is bevestigd. Til de generator NIET op tenzij de tilbeugel stevig is bevestigd.

1. Haak een ketting of riem door het oog aan de tilhaak en zorg ervoor dat deze stevig is vastgemaakt.
2. Sluit een geschikt hefapparaat aan op de ketting of riem. Inspecteer de ketting en haak op beschadigde schakels of defecten die storingen kunnen veroorzaken. Het wordt aanbevolen om haken met veiligheidspallen te gebruiken.
3. Til de generator iets op om er zeker van te zijn dat hij recht en waterpas wordt opgetild.

ONDERHOUD

Accidenteel opstarten. Koppel de bougiekabel los van de bougies bij het uitvoeren van onderhoud aan de generator.

ONDERHOUDSSCHEMA

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de generator. Volg de uren- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden zoals hieronder vermeld.

Voor elk gebruik

Controleer de motorolie

Na de eerste 25 uur of de eerste maand

Ververs de motorolie

Na 50 uur of elke 6 maanden

Ververs de motorolie1 Reinig het luchtfilter2

Na 100 uur of elke 6 maanden

Inspecteer/reinig de vonkenvanger Inspecteer/reinig de bougie Vervang het brandstoffilter Inspecteer/stel de klepspeling af3

Na 300 uur of elk jaar

Vervang de bougie Vervang het luchtfilter

¹ Ververs de olie elke maand bij zware belasting of hoge temperaturen.
² Reinig vaker in vuile of stoffige omstandigheden. Vervang het luchtfilter als het niet voldoende kan worden gereinigd.
³ Aanbevolen wordt om de service te laten uitvoeren door een geautoriseerde Westinghouse-serviceleverancier.

ONDERHOUD EN VERVANGINGSONDERDELEN

Omschrijving	Onderdeelnummer
Luchtfilter	2017
Accu, 36 AH	511075
Brandstoffilter	516602
Bougie	97108 (F7TC)

LUCHTFILTERONDERHOUD

Het luchtfilter moet na elke 50 gebruiksuren of zes maanden worden gereinigd (deze frequentie moet worden verhoogd als de generator in een stoffige omgeving wordt gebruikt).

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak de klemmen van het deksel los en verwijder vervolgens het luchtfilterdeksel.

3. Verwijder de vleugelmoer en het luchtfilter. Verwijder voorzichtig het schuimvoorfilter. Reinig met perslucht. Dompel het filter NIET onder in vloeistoffen en voeg geen olie toe.
4. Plaats het luchtfilter in de behuizing en zet het vast met de vleugelmoer. Plaats het luchtfilterdeksel terug en zet het vast met de klemmen.

CONTROLE VAN HET MOTOROLIEPEIL

Vermijd huidcontact met motorolie. Draag beschermende kleding en uitrusting. Was alle blootgestelde huid met water en zeep.

LET OP
Gebruik ALTIJD de gespecificeerde motorolie. Het niet gebruiken van de gespecificeerde motorolie kan leiden tot versnelde slijtage en/of de levensduur van de motor verkorten.

Wanneer u de generator in stoffige omstandigheden of bij extreem warm weer gebruikt, moet u de olie vaker verversen.
De omgevingstemperatuur beïnvloedt de prestaties van de motorolie. Pas het type gebruikte motorolie aan op basis van de weersomstandigheden.

Controleer het motoroliepeil voor elk gebruik of om de 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Verwijder de oliepeilstok en veeg de peilstok schoon.
3. Plaats en verwijder de oliepeilstok.
   Acceptabel oliepeil – Aan de platte kant van de peilstok is olie zichtbaar tot aan de eerste inkeping.
   Laag oliepeil – Olie bevindt zich onder de eerste inkeping op de peilstok

4. Als het peil laag is, verwijder dan de olievuldop en voeg stapsgewijs de aanbevolen motorolie toe en controleer opnieuw tot het peil zich bij de bovenste inkeping op de peilstok bevindt. Vul niet te veel olie bij. Als het peil zich boven de bovenste inkeping op de peilstok bevindt, laat dan de olie weglopen om het oliepeil tot de maximale markering te verlagen.
5. Plaats de oliepeilstok en de olievuldop terug.

MOTOROLIE VERVERSEN

Wanneer u de generator in stoffige omstandigheden of bij extreem warm weer gebruikt, moet u de olie vaker verversen. Ververs de olie terwijl de motor nog warm is van het gebruik.

1. Plaats de generator op een vlakke ondergrond en laat de motor enkele minuten afkoelen.
2. Maak met een vochtige doek het gebied rond de olievuldop schoon. Verwijder de olievuldop.

3. Plaats een oliepan (of een geschikte container) onder de olieaftapslang.

4. Verwijder de olieaftapslang uit de borgklem. Open de slangkraan en laat de olie in de oliepan lopen.
5. Sluit de kraan van de olieaftapslang en zet de slang vast in de borgklem.

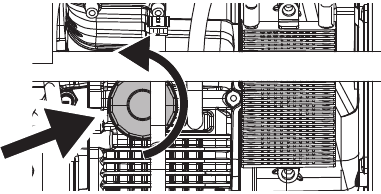

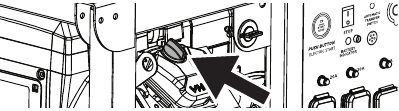

6. Plaats de oliepan onder het oliefilter. Verwijder het oliefilter door het tegen de klok in te draaien. Laat de olie volledig weglopen. Reinig het gebied waar het oliefilter contact maakt met de motor.

7. Breng schone olie aan op de rubberen afdichting op het nieuwe oliefilter. Plaats met de hand door met de klok mee te draaien totdat de afdichting contact maakt met de motor en draai vervolgens nog 3/4 slag. Draai niet te vast.
8. Vul met de aanbevolen olie. Stop regelmatig om het oliepeil te controleren. Vul niet te veel olie bij. Als er te veel olie in de motor zit, kan de overtollige olie in de luchtfilterbehuizing en het luchtfilter terechtkomen. Een indicatie van overvulling is witte of blauwe rook die uit de uitlaat komt wanneer de motor draait.
   Maximale oliecapaciteit: 1,7 Quart (1,6 Liter)
9. Plaats de oliepeilstok terug. Draai de olievuldop goed vast.

LET OP
Vervuil niet. Volg de richtlijnen van de EPA of andere overheidsinstanties voor de juiste verwijdering van gevaarlijke materialen. Raadpleeg de plaatselijke autoriteiten of een recyclingbedrijf.

BOUGIEONDERHOUD

LET OP
Gebruik ALTIJD de Westinghouse OEM-bougie of een compatibele bougie zonder weerstand. Het gebruik van een bougie met weerstand kan leiden tot een ruwe stationaire loop, een misfire of kan voorkomen dat de motor start.

Inspecteer en reinig de bougies na elke 100 gebruiksuren of zes maanden. Vervang de bougies na 300 gebruiksuren of elk jaar.

1. Plaats de generator op een vlakke ondergrond en laat de motor afkoelen.
2. Verwijder de bougiekabels door de kabel stevig recht van de motor af te trekken.

3. Reinig het gebied rond de bougies.
4. Verwijder de bougies met de meegeleverde bougiedopsleutel.

LET OP
Oefen NOOIT zijdelingse druk uit of beweeg de bougie zijwaarts bij het verwijderen van de bougie.

5. Inspecteer de bougies. Vervang ze als de elektroden putten vertonen, verbrand zijn of als de isolator gebarsten is. Gebruik alleen een aanbevolen vervangende bougie.
6. Meet de elektrodeafstand van de bougie met een draadvoelermaat. Corrigeer indien nodig de opening door de zij-elektrode voorzichtig te buigen.
   Bougieafstand: 0,024 – 0,032 inch (0,60 – 0,80 mm)

7. Installeer elke bougie voorzichtig met de hand en draai hem vervolgens nog 3/8 tot 1/2 slag aan met de bougiesleutel.
8. Bevestig de bougiekabels.

ONDERHOUD VONKENVANGER

Laat de geluiddemper volledig afkoelen voordat u de vonkenvanger onderhoudt. Controleer en reinig de vonkenvanger na elke 100 gebruiksuren of zes maanden. Als u de vonkenvanger niet reinigt, leidt dit tot verminderde motorprestaties.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een staalborstel. De vonkenvanger moet vrij zijn van breuken en scheuren. Gebruik perslucht om verwijderde afzettingen te verwijderen.


BRANDSTOFFILTER

Vervang het brandstoffilter na 100 gebruiksuren.

Opmerking: Houd een geschikte benzinecontainer en vodden gereed om resterende brandstof in het filter en de brandstofleiding op te vangen.

1. Laat de generator volledig afkoelen.
2. Zet de brandstofklep in de stand OFF (uit).

3. Let op de oriëntatie van het brandstoffilter. Verwijder met een tang de brandstofleidingklemmen en verwijder het brandstoffilter.
4. Installeer het nieuwe brandstoffilter in omgekeerde volgorde van verwijdering.

BATTERIJONDERHOUD

De batterij geeft tijdens normaal gebruik explosief waterstofgas af. Een vonk of vlam kan ervoor zorgen dat de batterij met genoeg kracht explodeert om u te doden of ernstig te verwonden. Draag beschermende kleding en een gelaatsscherm, of laat een ervaren technicus het batterijonderhoud uitvoeren.

De batterij bevat zwavelzuur (elektrolyt) dat sterk corrosief en giftig is. Draag beschermende kleding en een veiligheidsbril wanneer u in de buurt van de batterij werkt. Houd kinderen uit de buurt van de batterij.

Rook NOOIT en werk niet in de buurt van vonken of andere ontstekingsbronnen. Raak NOOIT beide batterijpolen tegelijkertijd aan met uw hand of niet-geïsoleerd gereedschap. Als accuzuur in contact komt met de huid of kleding, onmiddellijk met water spoelen en neutraliseren met zuiveringszout.

De batterij die bij de generator is geleverd, is volledig opgeladen. Een batterij kan een deel van de lading verliezen als deze gedurende langere tijd niet wordt gebruikt.

Opmerking: Eenmaal gestart, laadt de generator de batterij op na 30–60 minuten gebruik.

Wanneer de generator niet draait, kan de meegeleverde druppellader aangesloten blijven en de batterij voor onbepaalde tijd onderhouden. Een rood lampje op de oplader geeft aan dat het opladen bezig is. Een groen lampje geeft aan dat het opladen voltooid is. Laad op een droge plaats op.

1. Steek de stekker van de oplader in de batterij-oplaadpoort op het bedieningspaneel.
2. Steek de stekker van de batterijlader in een 120 volt AC-stopcontact.

BATTERIJ VERVANGEN

Batterijpolen, aansluitingen bevatten lood en loodverbindingen. Was uw handen na het hanteren.

1. Koppel de negatieve (-) kabel (zwarte kap) los van de negatieve (-) batterijpool.
2. Koppel de positieve (+) batterijkabel (rode kap) los van de positieve (+) batterijpool.
3. Verwijder de batterij.


LET OP
Sluit de kabels ALTIJD aan in de volgende volgorde om mogelijke schokken te voorkomen.

4. Sluit op de vervangende batterij de positieve (+) batterijkabel (rode kap) aan op de positieve (+) pool van de batterij. Zet de kap vast over de batterijpool.
5. Sluit de negatieve (-) batterijkabel (zwarte kap) aan op de negatieve (-) positieve pool. Zet de kap vast over de batterijpool.
6. Installeer de batterij in de batterijhouder. Installeer de batterijhouder en zijhouder, indien verwijderd.

LET OP
Voer de gebruikte batterij op de juiste manier af volgens de richtlijnen van uw lokale of nationale overheid.

OPSLAG

Een goede opslagvoorbereiding is vereist voor een probleemloze werking en een lange levensduur van de generator.

LET OP
Benzine die slechts 30 dagen is opgeslagen, kan achteruitgaan en gom, vernis en corrosieve ophoping in brandstofleidingen, brandstofkanalen en de motor veroorzaken. Deze corrosieve ophoping beperkt de brandstoftoevoer, waardoor de motor mogelijk niet meer start na een langere opslagperiode. Het gebruik van brandstofstabilisator verlengt de opslagduur van benzine aanzienlijk. Het wordt aanbevolen om de brandstofstabilisator continu te gebruiken. Volg de instructies van de fabrikant voor gebruik.

OPSLAGTIJD	AANBEVOLEN PROCEDURE
Minder dan 1 maand	Geen service vereist.
2 tot 6 maanden	Vul met verse benzine en voeg benzine stabilisator toe. Laat de vlotterbak van de carburateur leeglopen.
6 maanden of langer	Laat de brandstoftank en de vlotterbak van de carburateur leeglopen.

KORTE TERMIJNOPSLAG

• Laat de generator minimaal 30 minuten afkoelen voor opslag.
• Als u op propaan werkt, draai dan de klep van de propaantank in de volledig gesloten stand en koppel de LPG/propaanslang los van de generator en de propaantank.
• Plaats alle beschermkappen terug op het bedieningspaneel van de generator.
• Veeg de generator af met een vochtige doek. Verwijder al het vuil van de koelopeningen van de geluiddemper.
• Bewaar de generator op een goed geventileerde, droge plaats, uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen, zoals ruimtes met een vonkenproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Sla de generator, benzine of propaantanks NIET op in de buurt van kachels, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben.
• Met de motor en het uitlaatsysteem afgekoeld en alle oppervlakken droog, dekt u de generator af om stof buiten te houden. Gebruik GEEN plastic zeil als stofkap. Niet-poreuze materialen houden vocht vast en bevorderen roest en corrosie.

LANGE TERMIJNOPSLAG

Zelfs correct gestabiliseerde brandstof kan resten achterlaten en corrosie veroorzaken als deze lange tijd wordt bewaard. Als u de generator langer dan zes maanden opslaat, laat dan de brandstoftank leeglopen.

DE BRANDSTOFTANK LEEGLATEN
Als u de generator langer dan zes maanden opslaat, laat dan de brandstoftank leeglopen om brandstofscheiding, bederf en afzettingen in het brandstofsysteem te voorkomen.

1. Schroef de brandstoftankdop los. Verwijder het brandstoffilter door het iets samen te drukken terwijl u het uit de tank verwijdert.
2. Gebruik een in de handel verkrijgbare benzinehandpomp (niet inbegrepen) om de benzine uit de brandstoftank in een goedgekeurde benzinecontainer te hevelen. Gebruik GEEN elektrische pomp.
   OF
   Koppel de brandstofleiding los van de onderkant van de brandstoftank en laat de brandstof in een goedgekeurde benzinecontainer lopen. Installeer de brandstofleiding opnieuw.
3. Installeer het brandstoffilter en de brandstoftankdop opnieuw.
4. Start de generator en laat hem draaien totdat de generatormotor stopt.
5. Zet de batterijschakelaar in de stand OFF (uit).
6. Koppel de batterij los.

KLEPSPPELLING

LET OP
Het controleren en aanpassen van de klepspeling moet gebeuren wanneer de motor koud is.

Voer deze procedure uit op beide cilinders.

1. Verwijder het tuimelaardeksel en verwijder voorzichtig de pakking. Als de pakking gescheurd of beschadigd is, moet deze worden vervangen.
2. Verwijder de bougie zodat de motor gemakkelijker kan worden gedraaid.
3. Draai de motor naar het bovenste dode punt (TDC) door kort op de Start (Start) knop te drukken. Als u door het bougiegat kijkt, moet de zuiger zich bovenaan bevinden (beide kleppen zijn gesloten).
4. Beide tuimelaars moeten los zitten bij het TDC van de compressieslag. Zo niet, draai de motor dan 360°.
5. Steek een voelermaat tussen de tuimelaar en de klepsteel om de klepspeling te meten.


	Inlaatklep	Uitlaatklep
Klepspeling	0,0031 – 0,0047 inch (0,08 – 0,12 mm)	0,0051 – 0,0067 inch (0,13 – 0,17 mm)
Koppel	8-12 N•m	8-12 N•m

6. Als een aanpassing nodig is, houdt u de tuimelaarpen vast en draait u de stelmoer van de pen los.
7. Draai de tuimelaarpen om de gespecificeerde speling te verkrijgen. Houd de tuimelaarpen vast en draai de stelmoer van de pen weer vast met het gespecificeerde aanhaalmoment.
   Koppel: 106 inch-pond (12 N•m)
8. Voer deze procedure uit voor de andere klep.
9. Installeer de pakking, het tuimelaardeksel en de bougie.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	CORRECTIE
Motor start niet	Accuschakelaar in de OFF-stand.	Zet de accuschakelaar in de ON-stand.
	Brandstof op.	Tank bij.
	Slechte brandstof, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Laag motoroliepeil heeft de generator gestopt.	Als de LED voor laag oliepeil brandt, zet dan de accuschakelaar in de OFF-stand. Voeg motorolie toe.
	Bougie nat van brandstof (overstroomde motor).	Wacht vijf minuten. Zet de accuschakelaar in de OFF-stand. Trek de terugslaghendel snel meerdere keren over. Als de generator niet start, verwijder dan de bougie en droog deze.
	Bougie defect, vervuild of onjuist afgesteld.	Stel de bougie af of vervang deze. Installeer opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse via 1 (855) 944-3571.
	Accu leeg.	Gebruik de terugslaghendel om de generator te starten.
		Laad de accu op.
	Choke gedeeltelijk open of gesloten door zwakke of losgekoppelde accu.	Stel de choke handmatig in. Zie het gedeelte Onderhoud.
Motor start en valt dan uit	Brandstof op.	Tank bij.
	Onjuist motoroliepeil.	Controleer het motoroliepeil.
	Vuil luchtfilter.	Reinig het luchtfilter.
	Vervuilde brandstof.	Tap de brandstoftank af. Tank bij met verse benzine.
	Defecte schakelaar voor laag oliepeil.	Neem gratis contact op met de klantenservice van Westinghouse via 1 (855) 944-3571.
Motor heeft te weinig vermogen	Luchtfilter verstopt.	Reinig of vervang het luchtfilter.
	Slechte brandstof, generator opgeslagen zonder benzine te behandelen of af te tappen, of bijgetankt met slechte benzine.	Tap de brandstoftank af. Tank bij met verse benzine.
	Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse via 1 (855) 944-3571.
Motor loopt onregelmatig of valt stil bij belasting	Vuil luchtfilter.	Reinig het luchtfilter.
	Generator overbelast.	Koppel sommige apparaten los.
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Brandstoffilter verstopt, storing in het brandstofsysteem, defecte brandstofpomp, ontsteking, vastzittende kleppen, enz.	Neem gratis contact op met de klantenservice van Westinghouse via 1 (855) 944-3571.
Geen stroom bij AC-stopcontacten	OUTPUT READY (UITGANG KLAAR) LED is UIT en OVERLOAD (OVERBELASTING) LED is AAN.	Controleer de AC-belasting. Stop en start de motor opnieuw.
		Controleer de luchtinlaat. Stop en start de motor opnieuw.
	AC-stroomonderbreker(s) uitgeschakeld.	Controleer de AC-belastingen en reset de stroomonderbreker(s).
	Defect elektrisch gereedschap of apparaat.	Vervang of repareer het gereedschap of apparaat. Stop en start de motor opnieuw.
	Defecte generator.	Neem gratis contact op met de klantenservice van Westinghouse via 1 (855) 944-3571.

UITGEKLAPTE WEERGAVE

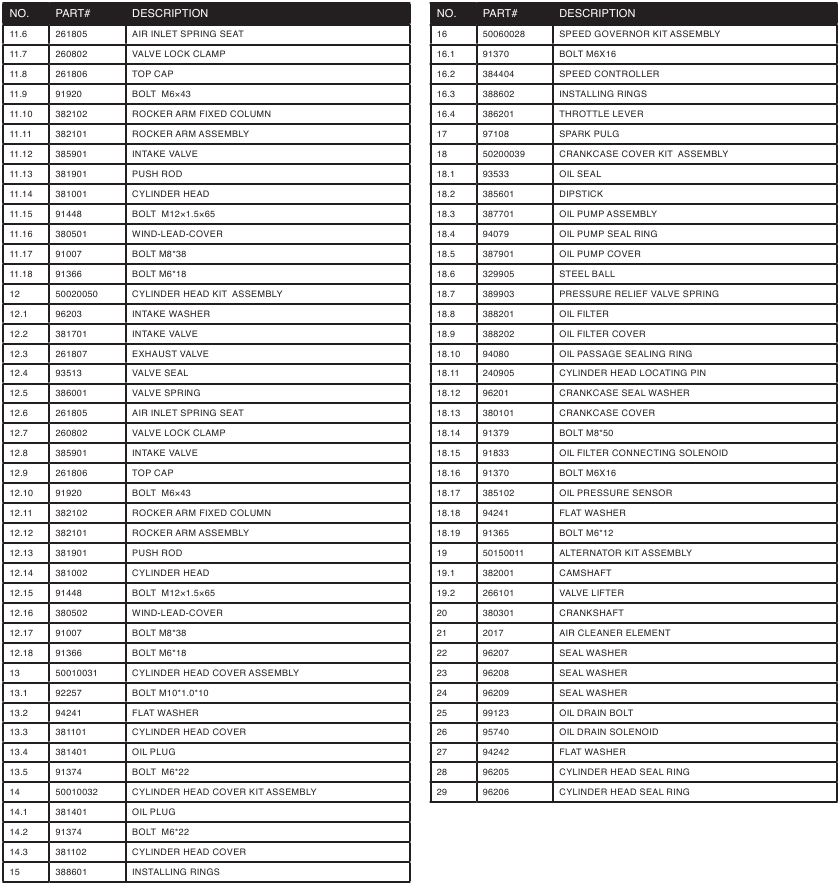

UITGEKLAPTE WEERGAVE A

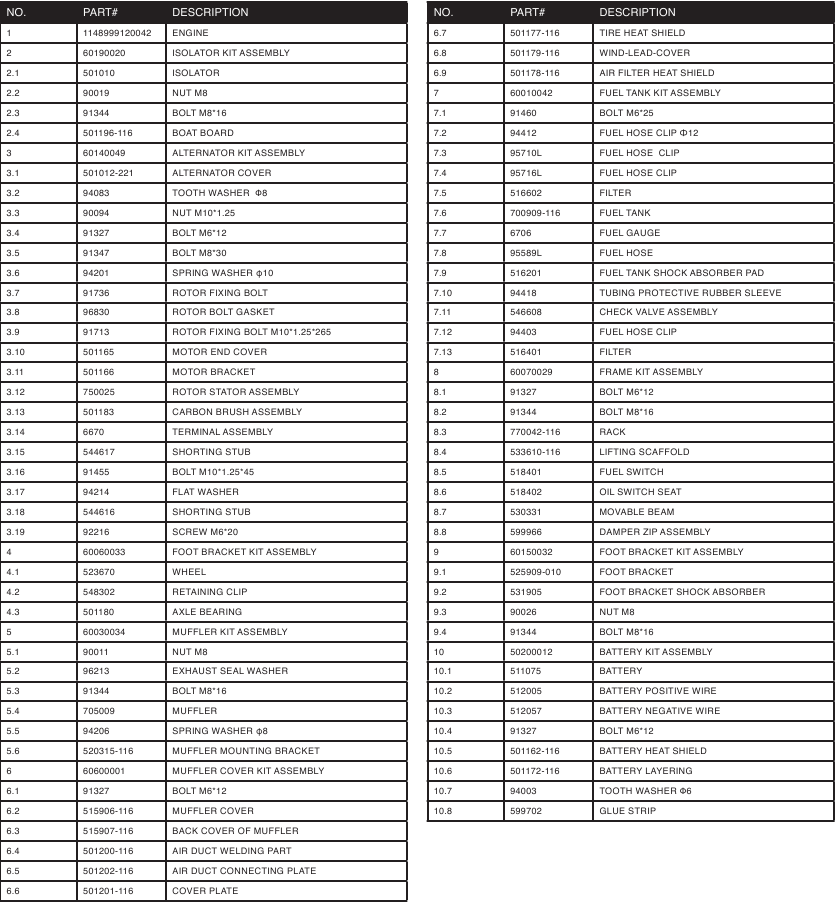

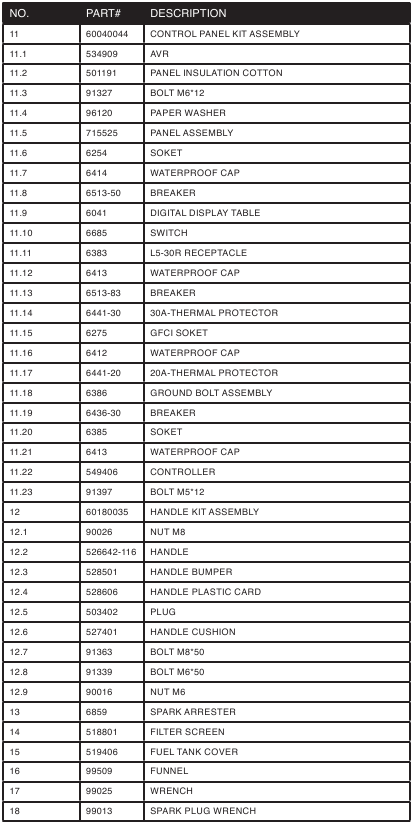

UITGEKLAPTE WEERGAVE B

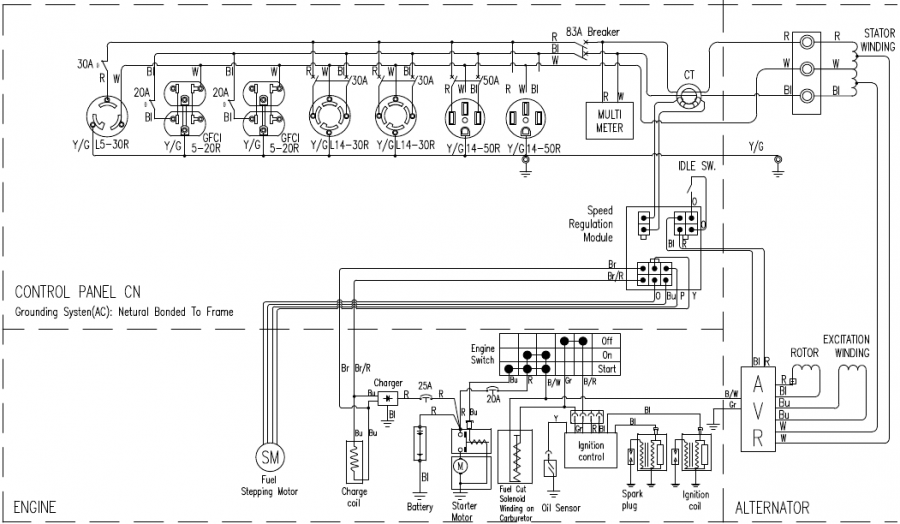

SCHEMATISCHE WEERGAVEN

P	Roze	B/W	Blauw/Wit	Br/R	Bruin/Rood
Bl	Zwart	Br	Bruin	G/Y	Groen/Geel
O	Oranje	B/R	Zwart/Rood	Bl/W	Zwart/Wit
Bu	Blauw	LB	Lichtblauw	G	Groen
Gr	Grijs	Bl	Zwart	Y	Geel
R	Rood	W	Wit

WestinghousePortablePower.com
Servicelijn: (855) 944-3571
777 Manor Park Drive
Columbus, OH 43228

Referenties

• Warranty Registration | Westinghouse Outdoor Equipment
• http://www.p65warnings.ca.gov.
• http://www.p65warnings.ca.gov
• Westinghouse Outdoor Power Equipment | Westinghouse Outdoor Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Westinghouse WGen20000 - Handleiding Draagbare Generator

Beschikbare talen
