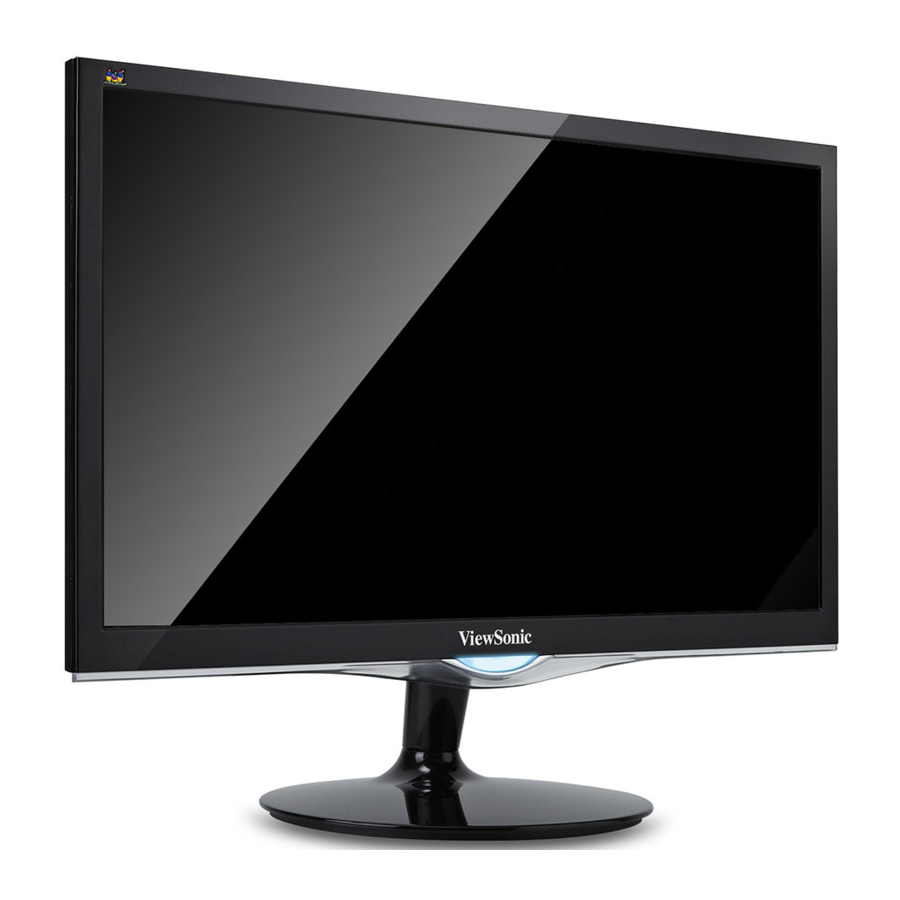

ViewSonic VX2452mh - Displayhandleiding

Productregistratie

Om te voldoen aan mogelijke toekomstige productbehoeften en om aanvullende productinformatie te ontvangen zodra deze beschikbaar komt, kunt u de sectie van uw regio op de ViewSonic-website bezoeken om uw product online te registreren.
De ViewSonic CD biedt u ook de mogelijkheid om het productregistratieformulier af te drukken. Stuur het na invulling per post of fax naar een respectievelijk ViewSonic-kantoor. Om uw registratieformulier te vinden, gebruikt u de directory ":\CD\Registration".
Door uw product te registreren, bent u het best voorbereid op toekomstige klantenservicebehoeften.
Druk deze gebruikershandleiding af en vul de informatie in het gedeelte "Voor uw gegevens" in.
Het serienummer van uw LCD-scherm bevindt zich aan de achterkant van het scherm.
Raadpleeg de sectie "Klantenondersteuning" in deze handleiding voor meer informatie.

Aan de slag

Gefeliciteerd met uw aankoop van een ViewSonic LCD-scherm.

Bewaar de originele doos en al het verpakkingsmateriaal voor toekomstige verzending.
OPMERKING: Het woord "Windows" in deze gebruikershandleiding verwijst naar het Microsoft Windows-besturingssysteem.

Inhoud van de verpakking

Uw LCD-schermpakket bevat:

• LCD-scherm
• Stroomkabel
• Audiokabel (stereo mini-jack)
• Videokabel
• Snelstartgids
• ViewSonic CD
  • Gebruikershandleiding
  • INF/ICM-bestanden*
  • Registratie-informatie
  • Aanvullende software (optioneel)

OPMERKING: Het INF-bestand garandeert compatibiliteit met Windows-besturingssystemen en het ICM-bestand (Image Color Matching) zorgt voor nauwkeurige kleuren op het scherm. ViewSonic raadt u aan zowel het INF- als het ICM-bestand te installeren.

Snelle installatie

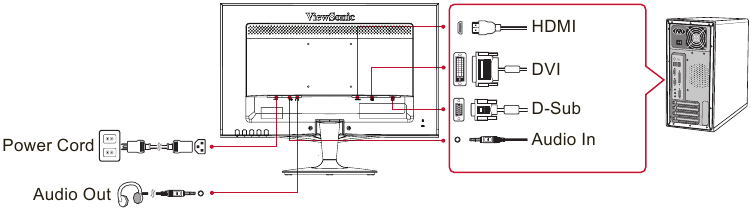

1. Sluit de videokabel aan
   • Zorg ervoor dat zowel het LCD-scherm als de computer zijn uitgeschakeld.
   • Verwijder indien nodig de achterpanelen.
   • Sluit de videokabel van het LCD-scherm aan op de computer.
     Macintosh-gebruikers: Modellen ouder dan G3 vereisen een Macintosh-adapter. Sluit de adapter aan op de computer en steek de videokabel in de adapter.
     Neem contact op met de klantenondersteuning van ViewSonic om een ViewSonic Macintosh-adapter te bestellen.
2. Sluit het netsnoer aan (en de AC/DC-adapter indien nodig)

3. Schakel het LCD-scherm en de computer in
   Schakel het LCD-scherm in en schakel vervolgens de computer in. Deze volgorde (LCD-scherm voor de computer) is belangrijk.
   OPMERKING: Windows-gebruikers kunnen een bericht ontvangen waarin hen wordt gevraagd het INF-bestand te installeren.
   Om toegang te krijgen tot het bestand, gebruikt u de directory ":\CD\vsfiles".
4. Plaats de ViewSonic CD in het CD-station van de computer.
   Als uw computer geen CD-ROM-station heeft, raadpleegt u de pagina Klantenondersteuning.
5. Windows-gebruikers: Stel de timingmodus in (voorbeeld: 1024 x 768)
   Raadpleeg de gebruikershandleiding van de grafische kaart voor instructies over het wijzigen van de resolutie en vernieuwingsfrequentie.
6. De installatie is voltooid. Geniet van uw nieuwe ViewSonic LCD-scherm.

Aanvullende software installeren

(Optioneel)

1. Laad de ViewSonic CD op uw CD/DVD-station.
2. Dubbelklik op de map "Software" en kies desgewenst een applicatie.
3. Dubbelklik op het bestand Setup.exe en volg de instructies op het scherm om de eenvoudige installatie te voltooien.

Wandmontage

(Optioneel)
OPMERKING: Alleen voor gebruik met UL-gecertificeerde wandmontagebeugel.
Neem contact op met ViewSonic of uw lokale dealer om een wandmontageset of hoogteverstelling te verkrijgen. Raadpleeg de instructies die bij de montagekit van de voet worden geleverd. Om uw LCD-scherm te converteren van een op een bureau gemonteerd scherm naar een aan de muur gemonteerd scherm, doet u het volgende:

1. Controleer of de aan/uit-knop is uitgeschakeld en koppel vervolgens het netsnoer los.
2. Leg het LCD-scherm met de voorkant naar beneden op een handdoek of deken.
3. Verwijder de voet. (Het verwijderen van schroeven kan nodig zijn.)
4. Zoek en identificeer een van de volgende VESA-montage-interfaces (a, b, c) die zich aan de achterkant van uw scherm bevinden (raadpleeg de pagina "Specificaties" voor de montage-interface van uw scherm). Bevestig de montagebeugel van de VESA-compatibele wandmontagekit met behulp van schroeven van de juiste lengte.
5. Bevestig het LCD-scherm aan de muur volgens de instructies in de wandmontagekit.

Het apparaat gebruiken

De timingmodus instellen

Het instellen van de timingmodus is belangrijk om de kwaliteit van het schermbeeld te maximaliseren en de belasting van de ogen te minimaliseren. De timingmodus bestaat uit de resolutie (voorbeeld 1024 x 768) en de vernieuwingsfrequentie (of verticale frequentie; voorbeeld 60 Hz). Nadat u de timingmodus hebt ingesteld, gebruikt u de OSD-bedieningselementen (On-screen Display) om het schermbeeld aan te passen.
Gebruik voor een optimale beeldkwaliteit de aanbevolen timingmodus die specifiek is voor uw LCD-scherm en die wordt vermeld op de pagina "Specificaties".
De timingmodus instellen:

• De resolutie instellen: Ga naar "Vormgeving en persoonlijke instellingen" via het Configuratiescherm via het Startmenu en stel de resolutie in.
• De vernieuwingsfrequentie instellen: Raadpleeg de gebruikershandleiding van uw grafische kaart voor instructies.

Zorg ervoor dat uw grafische kaart is ingesteld op een verticale vernieuwingsfrequentie van 60 Hz als de aanbevolen instelling voor de meeste LCD-schermen. Het kiezen van een niet-ondersteunde timingmodus kan ertoe leiden dat er geen beeld wordt weergegeven en dat er een bericht met de melding "Buiten bereik" op het scherm verschijnt.

OSD- en vergrendelingsinstellingen

• OSD-vergrendeling: Houd [1] en de pijl-omhoog ▲ 10 seconden ingedrukt. Als er op een knop wordt gedrukt, wordt het bericht OSD vergrendeld 3 seconden weergegeven.
• OSD-ontgrendeling: Houd [1] en de pijl-omhoog ▲ nogmaals 10 seconden ingedrukt.
• Aan/uit-knop vergrendelen: Houd [1] en de pijl-omlaag ▼ 10 seconden ingedrukt. Als de aan/uit-knop wordt ingedrukt, wordt het bericht Aan/uit-knop vergrendeld 3 seconden weergegeven. Met of zonder deze instelling wordt de stroom van uw LCD-scherm na een stroomstoring automatisch ingeschakeld wanneer de stroom is hersteld.
• Aan/uit-knop ontgrendelen: Houd [1] en de pijl-omlaag ▼ nogmaals 10 seconden ingedrukt.

Het schermbeeld aanpassen

Gebruik de knoppen op het voorste bedieningspaneel om de OSD-bedieningselementen weer te geven en aan te passen die op het scherm worden weergegeven.

	Stand-by Power On/Off (Stand-by stroom aan/uit) Stroomlampje Blauw = AAN Oranje = Energiebesparing
[1]	Geeft het hoofdmenu weer of verlaat het bedieningsscherm en slaat de aanpassingen op.
[2]	Geeft het bedieningsscherm weer voor het gemarkeerde bedieningselement. Ook een snelkoppeling om te schakelen tussen analoge en digitale verbinding.
	Scrolt door menuopties en past het weergegeven bedieningselement aan. Audio aanpassen ( ▼ ) / Game Mode ( ▲ )

Doe het volgende om de weergave-instelling aan te passen:

1. Om het hoofdmenu weer te geven, drukt u op knop [1].
   OPMERKING: Alle OSD-menu's en aanpassingsschermen verdwijnen automatisch na ongeveer 15 seconden. Dit is instelbaar via de OSD-time-outinstelling in het instellingenmenu.
2. Om een bedieningselement te selecteren dat u wilt aanpassen, drukt u op ▲ of ▼ om omhoog of omlaag te scrollen in het hoofdmenu.
3. Nadat het gewenste bedieningselement is geselecteerd, drukt u op knop [2].
4. Om de aanpassingen op te slaan en het menu te verlaten, drukt u op knop [1] totdat OSD verdwijnt.

De volgende tips kunnen u helpen uw scherm te optimaliseren:

• Pas de grafische kaart van de computer aan om een aanbevolen timingmodus te ondersteunen (raadpleeg de pagina "Specificaties" voor de aanbevolen instelling die specifiek is voor uw LCD-scherm). Raadpleeg de gebruikershandleiding van de grafische kaart voor instructies over het "wijzigen van de vernieuwingsfrequentie".
• Maak indien nodig kleine aanpassingen met H. POSITION en V. POSITION totdat het schermbeeld volledig zichtbaar is. (De zwarte rand rond de rand van het scherm mag de verlichte "actieve zone" van het LCD-scherm nauwelijks raken.)

Hoofdmenubedieningselementen

Pas de menu-items aan met behulp van de omhoog- ▲ en omlaag- ▼ knoppen.
OPMERKING: Controleer de hoofdmenu-items op uw LCD OSD en raadpleeg de onderstaande uitleg van het hoofdmenu.

Uitleg hoofdmenu

OPMERKING: De hoofdmenu-items die in deze sectie worden vermeld, geven de volledige hoofdmenu-items van alle modellen aan. Raadpleeg de hoofdmenu-items van uw LCD OSD voor de daadwerkelijke details van het hoofdmenu die overeenkomen met uw product.

Energiebeheer

Dit product gaat binnen 3 minuten na geen signaalinvoer naar de slaap-/uit-modus met een zwart scherm en een verminderd stroomverbruik.

Overige informatie

Specificaties

¹ Macintosh-computers ouder dan G3 vereisen een ViewSonic Macintosh-adapter. Neem contact op met ViewSonic om een adapter te bestellen.
² Stel de grafische kaart in uw computer niet zo in dat deze deze timingmodus overschrijdt; als u dit wel doet, kan dit leiden tot permanente schade aan het LCD-scherm.

Het product reinigen

• ZORG ERVOOR DAT HET LCD-SCHERM IS UITGESCHAKELD.
• SPUIT OF GIET NOOIT VLOEISTOF RECHTSTREEKS OP HET SCHERM OF DE BEHUIZING.

Om het scherm te reinigen:

1. Veeg het scherm af met een schone, zachte, pluisvrije doek. Dit verwijdert stof en andere deeltjes.
2. Als het scherm nog steeds niet schoon is, breng dan een kleine hoeveelheid glasreiniger zonder ammoniak en alcohol aan op een schone, zachte, pluisvrije doek en veeg het scherm af.

Om de behuizing te reinigen:

1. Gebruik een zachte, droge doek.
2. Als de behuizing nog steeds niet schoon is, breng dan een kleine hoeveelheid mild, niet-schurend reinigingsmiddel zonder ammoniak en alcohol aan op een schone, zachte, pluisvrije doek en veeg vervolgens het oppervlak af.

Disclaimer

• ViewSonic raadt het gebruik van reinigingsmiddelen op basis van ammoniak of alcohol af op het LCD-scherm of de behuizing. Van sommige chemische reinigingsmiddelen is gemeld dat ze het scherm en/of de behuizing van het LCD-scherm beschadigen.
• ViewSonic is niet aansprakelijk voor schade als gevolg van het gebruik van reinigingsmiddelen op basis van ammoniak of alcohol.

Probleemoplossing

Geen stroom

• Zorg ervoor dat de aan/uit-knop (of schakelaar) op AAN staat.
• Zorg ervoor dat het A/C-netsnoer goed is aangesloten op het LCD-scherm.
• Sluit een ander elektrisch apparaat (zoals een radio) aan op het stopcontact om te controleren of het stopcontact de juiste spanning levert.

Stroom is AAN, maar geen schermbeeld

• Zorg ervoor dat de videokabel die bij het LCD-scherm is geleverd, stevig is bevestigd aan de video-uitgangspoort aan de achterkant van de computer. Als het andere uiteinde van de videokabel niet permanent aan het LCD-scherm is bevestigd, bevestig het dan stevig aan het LCD-scherm.
• Pas de helderheid en het contrast aan.
• Als u een Macintosh gebruikt die ouder is dan G3, hebt u een Macintosh-adapter nodig.

Verkeerde of abnormale kleuren

• Als er kleuren (rood, groen of blauw) ontbreken, controleer dan de videokabel om er zeker van te zijn dat deze goed is aangesloten. Losse of gebroken pinnen in de kabelconnector kunnen een onjuiste verbinding veroorzaken.
• Sluit het LCD-scherm aan op een andere computer.
• Als u een oudere grafische kaart hebt, neem dan contact op met ViewSonic voor een niet-DDC-adapter.

Bedieningsknoppen werken niet

• Druk slechts op één knop tegelijk.

Voorzorgsmaatregelen en waarschuwingen

1. Lees deze instructies volledig door voordat u de apparatuur gebruikt.
2. Bewaar deze instructies op een veilige plaats.
3. Neem alle waarschuwingen in acht en volg alle instructies op.
4. Ga op minimaal 18" / 45 cm van het LCD-scherm zitten.
5. Behandel het LCD-scherm altijd met zorg wanneer u het verplaatst.
6. Verwijder nooit de achterklep. Dit LCD-scherm bevat onderdelen met een hoge spanning. U kunt ernstig letsel oplopen als u ze aanraakt.
7. Gebruik deze apparatuur niet in de buurt van water.

Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.

8. Vermijd blootstelling van het LCD-scherm aan direct zonlicht of een andere warmtebron. Richt het LCD-scherm weg van direct zonlicht om verblinding te verminderen.
9. Reinig met een zachte, droge doek. Als verdere reiniging vereist is, raadpleeg dan "Het scherm reinigen" in deze handleiding voor verdere instructies.
10. Vermijd aanraking van het scherm. Huidoliën zijn moeilijk te verwijderen.
11. Wrijf of oefen geen druk uit op het LCD-paneel, omdat dit het scherm permanent kan beschadigen.
12. Blokkeer geen ventilatieopeningen. Installeer de apparatuur in overeenstemming met de instructies van de fabrikant.
13. Installeer niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
14. Plaats het LCD-scherm in een goed geventileerde ruimte. Plaats niets op het LCD-scherm dat warmteafvoer verhindert.
15. Plaats geen zware voorwerpen op het LCD-scherm, de videokabel of het netsnoer.
16. Als er rook, een abnormaal geluid of een vreemde geur aanwezig is, schakel het LCD-scherm dan onmiddellijk uit en neem contact op met uw dealer of ViewSonic. Het is gevaarlijk om het LCD-scherm te blijven gebruiken.
17. Probeer niet de veiligheidsvoorschriften van de gepolariseerde of geaarde stekker te omzeilen. Een gepolariseerde stekker heeft twee pennen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen en de derde pen zijn bedoeld voor uw veiligheid. Als de stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het stopcontact te vervangen.
18. Bescherm het netsnoer tegen betreding of beknelling, vooral bij de stekker en het punt waar het uit de apparatuur komt. Zorg ervoor dat het stopcontact zich in de buurt van de apparatuur bevindt, zodat het gemakkelijk toegankelijk is.
19. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
20. Gebruik alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd, of die bij de apparatuur wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie van kar/apparatuur om letsel door omvallen te voorkomen.

21. Koppel deze apparatuur los wanneer deze lange tijd niet wordt gebruikt.
22. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals: als het netsnoer of de stekker is beschadigd, als er vloeistof op is gemorst of er voorwerpen in het apparaat zijn gevallen, als het apparaat is blootgesteld aan regen of vocht, of als het apparaat niet normaal werkt of is gevallen.

Klantenondersteuning

Zie de onderstaande tabel of neem contact op met uw reseller voor technische ondersteuning of productservice.
OPMERKING: u hebt het serienummer van het product nodig.

Beperkte garantie Mexico

Referenties

• ViewSonic Australia | ViewBoards, Monitors, and Visual Solutions
• ViewSonic Netherlands | ViewBoards, Monitors, and Visual Solutions
• ViewSonic Europe | ViewBoards, Monitors, and Visual Solutions
• ViewSonic Europe | ViewBoards, Monitors, and Visual Solutions
• ViewSonic

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ViewSonic VX2452mh - Displayhandleiding

Beschikbare talen
