ViewSonic VX2257-mhd, VX2257-mhd-CN Handleiding

Inleiding

Met meer dan 25 jaar ervaring als wereldwijd toonaangevende leverancier van visuele oplossingen, zet ViewSonic zich in om de verwachtingen van de wereld te overtreffen op het gebied van technologische evolutie, innovatie en eenvoud. Bij ViewSonic geloven we dat onze producten de potentie hebben om een positieve impact op de wereld te hebben, en we zijn ervan overtuigd dat het ViewSonic product dat u hebt gekozen u goed van dienst zal zijn.

Productregistratie

Om te kunnen voldoen aan mogelijke toekomstige productbehoeften en om aanvullende productinformatie te ontvangen zodra deze beschikbaar komt, bezoekt u het gedeelte van uw regio op de website van ViewSonic om uw product online te registreren.
De ViewSonic CD biedt u ook de mogelijkheid om het productregistratieformulier af te drukken. Stuur het formulier na voltooiing per post of fax naar een respectievelijk ViewSonic kantoor. Gebruik de volgende directory om uw registratieformulier te vinden: ":\CD\Registration".
Door uw product te registreren, bent u het beste voorbereid op toekomstige klantenservicebehoeften.
Druk deze gebruikershandleiding af en vul de informatie in het gedeelte "Voor uw archief" in.
Het serienummer van uw LCD-scherm bevindt zich aan de achterkant van het scherm.
Raadpleeg voor meer informatie het gedeelte "Klantenondersteuning" in deze handleiding.

Aan de slag

Bewaar de originele doos en al het verpakkingsmateriaal voor toekomstige verzendingen.
OPMERKING: Het woord "Windows" in deze gebruikershandleiding verwijst naar het Microsoft Windows-besturingssysteem.

Inhoud van de verpakking

Uw LCD-schermpakket bevat:

• LCD-scherm
• Stroomkabel
• Audiokabel (stereo mini-jack)
• D-Sub-kabel
• HDMI-kabel
• Snelstartgids
• ViewSonic CD
  • Gebruikershandleiding
  • INF/ICM-bestanden*
  • Registratie-informatie
  • Aanvullende software (optioneel)

OPMERKING: Het INF-bestand zorgt voor compatibiliteit met Windows-besturingssystemen en het ICM-bestand (Image Color Matching) zorgt voor nauwkeurige kleuren op het scherm. ViewSonic raadt u aan zowel de INF- als de ICM-bestanden te installeren.

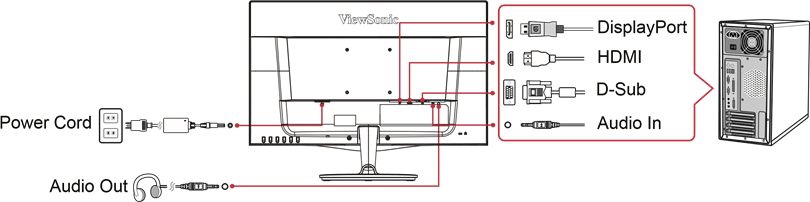

Snelle installatie

1. Sluit de videokabel aan
   • Zorg ervoor dat zowel het LCD-scherm als de computer zijn uitgeschakeld.
   • Verwijder indien nodig de achterpanelen.
   • Sluit de videokabel van het LCD-scherm aan op de computer.
     Macintosh-gebruikers: modellen ouder dan G3 vereisen een Macintosh-adapter. Bevestig de adapter aan de computer en steek de videokabel in de adapter.
     Neem contact op met de ViewSonic klantenservice om een ViewSonic^® Macintosh-adapter te bestellen.
2. Sluit het netsnoer aan (en de AC/DC-adapter indien nodig)

3. Schakel het LCD-scherm en de computer in
   Schakel het LCD-scherm in en schakel vervolgens de computer in. Deze volgorde (LCD-scherm vóór computer) is belangrijk.
   OPMERKING: Windows-gebruikers kunnen een bericht ontvangen waarin hen wordt gevraagd het INF-bestand te installeren. Gebruik de directory ":\CD\vsfiles" om toegang te krijgen tot het bestand.
4. Plaats de ViewSonic CD in het CD-station van de computer.
   Raadpleeg de pagina Klantenondersteuning als uw computer geen CD-ROM-station heeft.
5. Windows-gebruikers: stel de timingmodus in (voorbeeld: 1024x768)
   Raadpleeg de gebruikershandleiding van de grafische kaart voor instructies over het wijzigen van de resolutie en vernieuwingsfrequentie.
6. De installatie is voltooid. Geniet van uw nieuwe ViewSonic LCD-scherm.

Aanvullende software-installatie (optioneel)

1. Plaats de ViewSonic CD in uw CD/DVD-station.
2. Dubbelklik op de map "Software" en kies een applicatie, indien gewenst.
3. Dubbelklik op het Setup.exe-bestand en volg de instructies op het scherm om de eenvoudige installatie te voltooien.

Wandmontage (optioneel)

OPMERKING: Alleen te gebruiken met UL-gecertificeerde wandmontagebeugel.
Neem contact op met ViewSonic^® of uw plaatselijke dealer om een wandmontagekit of hoogteverstelbare voet te verkrijgen. Raadpleeg de instructies die bij de montagekit worden geleverd. Om uw LCD-scherm om te zetten van een op een bureau gemonteerd scherm naar een aan de muur gemonteerd scherm, doet u het volgende:

4. Controleer of de aan/uit-knop is uitgeschakeld en koppel vervolgens het netsnoer los.
5. Leg het LCD-scherm met de voorkant naar beneden op een handdoek of deken.
6. Verwijder de voet. (Het verwijderen van schroeven kan nodig zijn.)

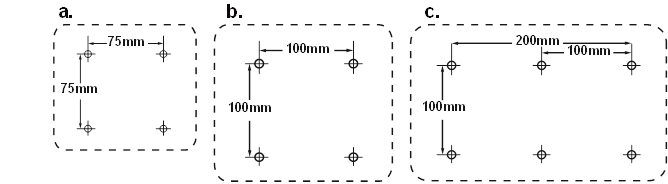

7. Zoek en identificeer een van de volgende VESA-montage-interfaces (a, b, c) aan de achterkant van uw scherm (raadpleeg de pagina "Specificaties" voor de montage-interface van uw scherm). Bevestig de montagebeugel van de VESA-compatibele wandmontagekit met behulp van schroeven van de juiste lengte.

8. Bevestig het LCD-scherm aan de muur en volg de instructies in de wandmontagekit.

Het LCD-scherm gebruiken

De timingmodus instellen

Het instellen van de timingmodus is belangrijk voor het maximaliseren van de kwaliteit van het schermbeeld en het minimaliseren van vermoeide ogen. De timingmodus bestaat uit de resolutie (bijvoorbeeld 1024 x 768) en verversingsfrequentie (of verticale frequentie; bijvoorbeeld 60 Hz). Nadat u de timingmodus hebt ingesteld, gebruikt u de OSD-bedieningselementen (On-screen Display) om het schermbeeld aan te passen.
Gebruik voor een optimale beeldkwaliteit de aanbevolen timingmodus die specifiek is voor uw LCD-scherm en die wordt vermeld op de pagina "Specificatie".
De timingmodus instellen:

• De resolutie instellen: Ga naar "Vormgeving en persoonlijke instellingen" in het Configuratiescherm via het Startmenu en stel de resolutie in.
• De verversingsfrequentie instellen: Raadpleeg de gebruikershandleiding van uw grafische kaart voor instructies.

Zorg ervoor dat uw grafische kaart is ingesteld op een verticale verversingsfrequentie van 60 Hz als de aanbevolen instelling voor de meeste LCD-schermen. Het kiezen van een niet-ondersteunde timingmodus kan ertoe leiden dat er geen beeld wordt weergegeven en dat het bericht "Out of Range" (Buiten bereik) op het scherm verschijnt.

OSD- en stroomvergrendelingsinstellingen

• OSD Lock: Houd [1] en de pijl-omhoog ▲ 10 seconden ingedrukt. Als er op een knop wordt gedrukt, wordt het bericht OSD Locked 3 seconden weergegeven.
• OSD Unlock: Houd [1] en de pijl-omhoog ▲ nogmaals 10 seconden ingedrukt.
• Power Button Lock: Houd [1] en de pijl-omlaag ▼ 10 seconden ingedrukt. Als de aan/uit-knop wordt ingedrukt, wordt het bericht Power Button Locked 3 seconden weergegeven. Met of zonder deze instelling wordt het LCD-scherm na een stroomstoring automatisch ingeschakeld wanneer de stroom is hersteld.
• Power Button Unlock: Houd [1] en de pijl-omlaag ▼ nogmaals 10 seconden ingedrukt.

Het schermbeeld aanpassen

Gebruik de knoppen op het voorste bedieningspaneel om de OSD-bedieningselementen weer te geven en aan te passen, die op het scherm worden weergegeven.

	Standby stroom aan/uit Stroomlampje Blauw = AAN Oranje = Energiebesparing
[1]	Geeft het hoofdmenu weer of verlaat het bedieningsscherm en slaat de aanpassingen op.
[2]	Geeft het bedieningsscherm weer voor de gemarkeerde bediening. Ook een snelkoppeling om te schakelen tussen analoge en digitale verbinding.
	Game Mode
	Scrollt door menu-opties en past de weergegeven bediening aan. Audio Adjust () / Brightness/Contrast ()

Doe het volgende om de weergave-instelling aan te passen:

1. Om het hoofdmenu weer te geven, drukt u op knop [1].
   OPMERKING: Alle OSD-menu's en aanpassingsschermen verdwijnen automatisch na ongeveer 15 seconden. Dit is instelbaar via de OSD-timeoutinstelling in het setupmenu.
2. Om een bediening te selecteren om aan te passen, drukt u op of om omhoog of omlaag te scrollen in het hoofdmenu.
3. Nadat de gewenste bediening is geselecteerd, drukt u op knop [2].
4. Om de aanpassingen op te slaan en het menu te verlaten, drukt u op knop [1] totdat OSD verdwijnt.

De volgende tips kunnen u helpen uw scherm te optimaliseren:

• Pas de grafische kaart van de computer aan om een aanbevolen timingmodus te ondersteunen (raadpleeg de pagina "Specificaties" voor de aanbevolen instelling die specifiek is voor uw LCD-scherm). Raadpleeg de gebruikershandleiding van de grafische kaart voor instructies over het "wijzigen van de verversingsfrequentie".
• Maak indien nodig kleine aanpassingen met behulp van H. POSITION en V. POSITION totdat het schermbeeld volledig zichtbaar is. (De zwarte rand rond de rand van het scherm moet nauwelijks het verlichte "actieve gebied" van het LCD-scherm raken.)

Hoofdmenubedieningselementen

Pas de menu-items aan met behulp van de omhoog en omlaag knoppen.
OPMERKING: Controleer de hoofdmenu-items op uw LCD-OSD en raadpleeg de onderstaande uitleg van het hoofdmenu.

Uitleg van het hoofdmenu

OPMERKING: De hoofdmenu-items die in dit gedeelte worden vermeld, geven de hele hoofdmenu-items van alle modellen aan. Raadpleeg uw LCD OSD-hoofdmenu-items voor de werkelijke hoofdmenu-details die overeenkomen met uw product.

Energiebeheer

Dit product gaat naar de slaap-/uit-modus met een zwart scherm en vermindert het stroomverbruik binnen 5 minuten na geen signaalinvoer.

Overige informatie

Specificaties

Het LCD-scherm reinigen

• ZORG ERVOOR DAT HET LCD-SCHERM IS UITGESCHAKELD.
• SPUIT OF GIET NOOIT VLOEISTOF RECHTSTREEKS OP HET SCHERM OF DE BEHUIZING.

Om het scherm te reinigen:

1. Veeg het scherm af met een schone, zachte, pluisvrije doek. Dit verwijdert stof en andere deeltjes.
2. Als het scherm nog steeds niet schoon is, breng dan een kleine hoeveelheid glasreiniger zonder ammoniak en alcohol aan op een schone, zachte, pluisvrije doek en veeg het scherm af.

Om de behuizing te reinigen:

1. Gebruik een zachte, droge doek.
2. Als de behuizing nog steeds niet schoon is, breng dan een kleine hoeveelheid mild, niet-schurend reinigingsmiddel zonder ammoniak en alcohol aan op een schone, zachte, pluisvrije doek en veeg het oppervlak af.

Disclaimer

• ViewSonic^® raadt het gebruik van reinigers op basis van ammoniak of alcohol op het LCD-scherm of de behuizing af. Van sommige chemische reinigers is gemeld dat ze het scherm en/of de behuizing van het LCD-scherm beschadigen.
• ViewSonic is niet aansprakelijk voor schade die voortvloeit uit het gebruik van reinigers op basis van ammoniak of alcohol.

Probleemoplossing

Geen stroom

• Zorg ervoor dat de aan/uit-knop (of schakelaar) AAN staat.
• Zorg ervoor dat het netsnoer stevig is aangesloten op het LCD-scherm.
• Sluit een ander elektrisch apparaat (zoals een radio) aan op het stopcontact om te controleren of het stopcontact de juiste spanning levert.

Stroom staat AAN, maar geen schermbeeld

• Zorg ervoor dat de videokabel die bij het LCD-scherm is geleverd, goed vastzit in de video-uitgang aan de achterkant van de computer. Als het andere uiteinde van de videokabel niet permanent aan het LCD-scherm is bevestigd, maak het dan goed vast aan het LCD-scherm.
• Pas de helderheid en het contrast aan.
• Als u een Macintosh ouder dan G3 gebruikt, hebt u een Macintosh-adapter nodig.

Verkeerde of afwijkende kleuren

• Als er kleuren (rood, groen of blauw) ontbreken, controleer dan de videokabel om er zeker van te zijn dat deze goed is aangesloten. Losse of gebroken pinnen in de kabelconnector kunnen een onjuiste verbinding veroorzaken.
• Sluit het LCD-scherm aan op een andere computer.
• Als u een oudere grafische kaart hebt, neem dan contact op met ViewSonic^® voor een niet-DDC-adapter.

Bedieningsknoppen werken niet

• Druk slechts op één knop tegelijk.

Klantenondersteuning

Voor technische ondersteuning of productservice, zie de onderstaande tabel of neem contact op met uw reseller.
OPMERKING: u hebt het serienummer van het product nodig.

[1] Macintosh-computers ouder dan G3 vereisen een ViewSonic^® Macintosh-adapter. Neem contact op met ViewSonic om een adapter te bestellen.
[2] Stel de grafische kaart in uw computer niet in om deze timingmodus te overschrijden; dit kan leiden tot permanente schade aan het LCD-scherm.
[3] Gebruik alleen de stroomadapter van ViewSonic^® of een geautoriseerde bron.

Voorzorgsmaatregelen en waarschuwingen

1. Lees deze instructies volledig door voordat u de apparatuur gebruikt.
2. Bewaar deze instructies op een veilige plaats.
3. Neem alle waarschuwingen in acht en volg alle instructies op.
4. Ga op minstens 45 cm afstand van het LCD-scherm zitten.
5. Behandel het LCD-scherm altijd voorzichtig wanneer u het verplaatst.
6. Verwijder nooit de achterklep. Dit LCD-scherm bevat onderdelen met een hoge spanning. U kunt ernstig gewond raken als u deze aanraakt.
7. Gebruik deze apparatuur niet in de buurt van water. Waarschuwing: Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.
8. Vermijd blootstelling van het LCD-scherm aan direct zonlicht of een andere warmtebron. Richt het LCD-scherm weg van direct zonlicht om verblinding te verminderen.
9. Reinig met een zachte, droge doek. Als verdere reiniging nodig is, raadpleeg dan "Het scherm reinigen" in deze handleiding voor verdere instructies.
10. Vermijd het aanraken van het scherm. Huidoliën zijn moeilijk te verwijderen.
11. Wrijf of oefen geen druk uit op het LCD-paneel, omdat dit het scherm permanent kan beschadigen.
12. Blokkeer geen ventilatieopeningen. Installeer de apparatuur in overeenstemming met de instructies van de fabrikant.
13. Installeer niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
14. Plaats het LCD-scherm in een goed geventileerde ruimte. Plaats niets op het LCD-scherm dat warmteafvoer verhindert.
15. Plaats geen zware voorwerpen op het LCD-scherm, de videokabel of het netsnoer.
16. Als er rook, een abnormaal geluid of een vreemde geur aanwezig is, schakel dan onmiddellijk het LCD-scherm uit en neem contact op met uw dealer of ViewSonic. Het is gevaarlijk om het LCD-scherm te blijven gebruiken.
17. Probeer de veiligheidsvoorzieningen van de gepolariseerde of geaarde stekker niet te omzeilen. Een gepolariseerde stekker heeft twee bladen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee bladen en een derde aardingspen. Het brede blad en de derde pen zijn bedoeld voor uw veiligheid. Als de stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het stopcontact te vervangen.
18. Verwijder de aardingspen NIET bij het aansluiten op een stopcontact. Zorg ervoor dat de aardingspennen NOOIT WORDEN VERWIJDERD.
19. Bescherm het netsnoer tegen betrapping of beknelling, met name bij de stekker en het punt waar het uit de apparatuur komt. Zorg ervoor dat het stopcontact zich in de buurt van de apparatuur bevindt, zodat het gemakkelijk toegankelijk is.
20. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
21. Gebruik alleen met de kar, standaard, driepoot, beugel of tafel die is gespecificeerd door de fabrikant, of die bij de apparatuur wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparatuurcombinatie om letsel door omvallen te voorkomen.

22. Haal de stekker van deze apparatuur uit het stopcontact als deze lange tijd niet wordt gebruikt.
23. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals: als het netsnoer of de stekker is beschadigd, als er vloeistof op het apparaat is gemorst of er voorwerpen in het apparaat zijn gevallen, als het apparaat is blootgesteld aan regen of vocht, of als het apparaat niet normaal werkt of is gevallen.
