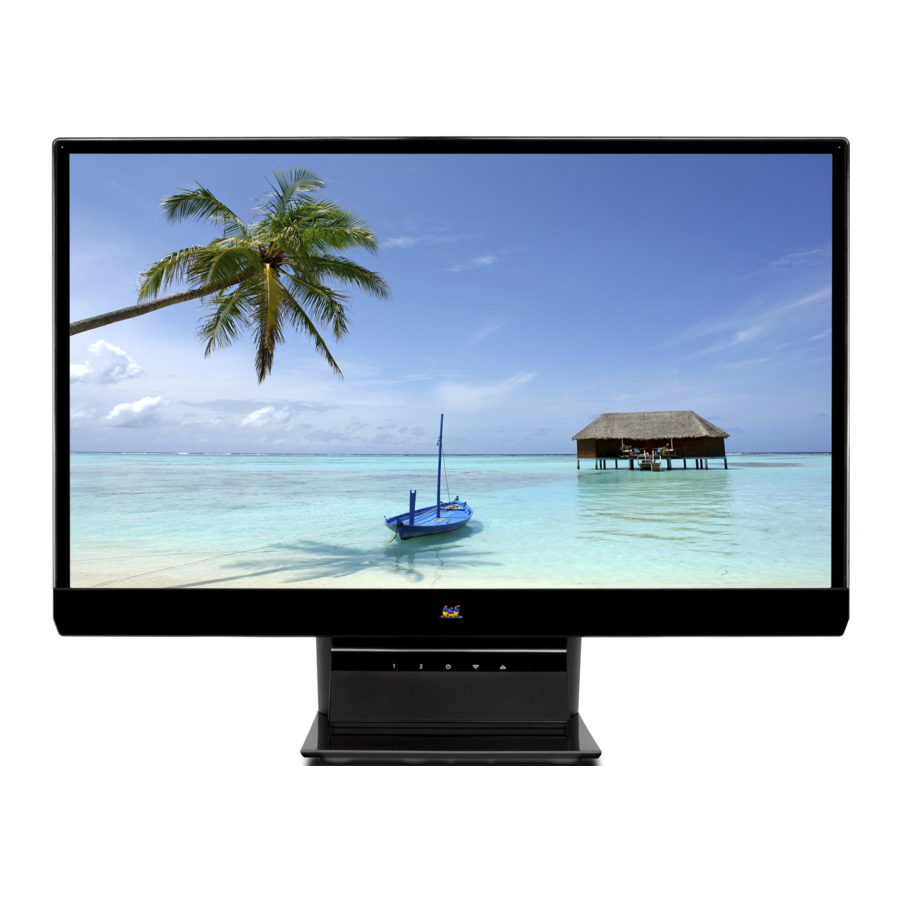

ViewSonic VX2270Smh-LED, VS15052 Handleiding

Aan de slag

Bewaar de originele doos en al het verpakkingsmateriaal voor toekomstige verzendingen.
LET OP: Het woord "Windows" in deze gebruikershandleiding verwijst naar het Microsoft Windows-besturingssysteem.

Inhoud van de verpakking

Uw LCD-displaypakket bevat:

• LCD-scherm
• Netsnoer
• AC/DC-stroomadapter
• Audiokabel
• D-Sub-kabel
• DVI-kabel (alleen in sommige landen beschikbaar)
• HDMI-kabel (alleen in sommige landen beschikbaar)
• ViewSonic Wizard CD-ROM
• Snelstartgids

LET OP: De cd bevat de PDF-bestanden van de gebruikershandleiding en INF/ICM-displayoptimalisatiebestanden. Het INF-bestand zorgt voor compatibiliteit met Windows-besturingssystemen en het ICM-bestand (Image Color Matching) zorgt voor nauwkeurige kleuren op het scherm. ViewSonic raadt u aan zowel de INF- als de ICM-bestanden te installeren.

Voorzorgsmaatregelen

• Ga op minstens 45 cm afstand van het LCD-scherm zitten.
• Vermijd het aanraken van het scherm. Huidvet is moeilijk te verwijderen.
• Verwijder nooit de achterkant. Dit LCD-scherm bevat hoogspanningsonderdelen. U kunt ernstig letsel oplopen als u deze aanraakt.
• Stel het LCD-scherm niet bloot aan direct zonlicht of een andere warmtebron. Richt het LCD-scherm weg van direct zonlicht om schittering te verminderen.
• Ga altijd voorzichtig om met het LCD-scherm bij het verplaatsen ervan.
• Plaats het LCD-scherm in een goed geventileerde ruimte. Plaats niets op het LCD-scherm dat warmteafvoer verhindert.
• Zorg ervoor dat de omgeving rond het LCD-scherm schoon en vrij van vocht is.
• Plaats geen zware voorwerpen op het LCD-scherm, de videokabel of het netsnoer.
• Als er rook, een abnormaal geluid of een vreemde geur aanwezig is, schakel dan onmiddellijk het LCD-scherm uit en neem contact op met uw dealer of ViewSonic. Het is gevaarlijk om het LCD-scherm te blijven gebruiken.
• Wrijf niet over het LCD-paneel en oefen er geen druk op uit, omdat dit het scherm permanent kan beschadigen.

Snelle installatie

1. Sluit de AC/DC-adapter aan op het LCD-scherm en steek vervolgens het netsnoer in het stopcontact.

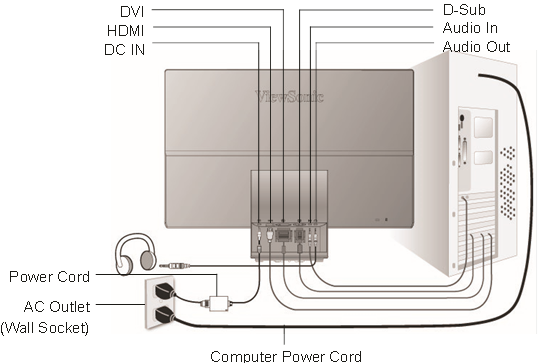

2. Sluit de videokabel aan
   • Zorg ervoor dat zowel het LCD-scherm als de computer zijn uitgeschakeld
   • Verwijder indien nodig de achterpanelen
   • Sluit de videokabel van het LCD-scherm aan op de computer
     Macintosh-gebruikers: Modellen ouder dan G3 vereisen een Macintosh-adapter. Sluit de adapter aan op de computer en steek de videokabel in de adapter.
     Neem contact op met de klantenondersteuning van ViewSonic^® om een ViewSonic Macintosh-adapter te bestellen.
3. Schakel het LCD-scherm en de computer in
   Schakel het LCD-scherm IN en schakel vervolgens de computer IN. Deze volgorde (LCD-scherm voor computer) is belangrijk.
   LET OP: Windows-gebruikers kunnen een bericht ontvangen waarin hen wordt gevraagd het INF-bestand te installeren. Deze staat op de cd.
4. Plaats de ViewSonic Wizard-cd in het cd-station van de computer.
   Volg de instructies op het scherm. Als uw computer geen cd-romstation heeft, raadpleegt u de pagina Klantenondersteuning.
   • Wacht tot de cd-rom automatisch start.
     LET OP: Als de cd-rom niet automatisch start: dubbelklik op het cd-rompictogram in Windows Verkenner en dubbelklik vervolgens opviewsonic.exe.
   • Volg de instructies op het scherm.
5. Windows-gebruikers: Stel de timingmodus in (resolutie en vernieuwingsfrequentie)
   Voorbeeld: 1920 x 1080 bij 60 Hz.
   Raadpleeg de gebruikershandleiding van de grafische kaart voor instructies over het wijzigen van de resolutie en de vernieuwingsfrequentie.
   De installatie is voltooid. Geniet van uw nieuwe ViewSonic LCD-scherm.
   Om optimaal voorbereid te zijn op toekomstige behoeften op het gebied van klantenservice: print deze gebruikershandleiding en noteer het serienummer in "Voor uw administratie". (Zie achterkant van het LCD-scherm.)
   U kunt uw product online registreren op de ViewSonic-website voor uw regio. Zie de tabel Klantenondersteuning in deze handleiding.
   De ViewSonic Wizard CD-ROM biedt u ook de mogelijkheid om het registratieformulier af te drukken dat u per post of fax naar ViewSonic kunt sturen.

Het LCD-scherm gebruiken

De timingmodus instellen

Het instellen van de timingmodus is belangrijk voor het maximaliseren van de kwaliteit van het schermbeeld en het minimaliseren van vermoeide ogen. De timingmodus bestaat uit de resolutie (bijvoorbeeld 1920 x 1080) en de verversingssnelheid (of verticale frequentie; bijvoorbeeld 60 Hz). Na het instellen van de timingmodus gebruikt u de OSD-bedieningselementen (On-screen Display) om het schermbeeld aan te passen.
Voor de beste beeldkwaliteit stelt u de timingmodus van uw LCD-scherm in op:
VESA 1920 x 1080 @ 60Hz.
De timingmodus instellen:

1. De resolutie instellen: Klik met de rechtermuisknop op het Windows-bureaublad > Eigenschappen > Instellingen > stel de resolutie in.
2. De verversingssnelheid instellen: Raadpleeg de gebruikershandleiding van uw grafische kaart voor instructies.

Stel de grafische kaart in uw computer niet in op een hogere verversingssnelheid dan 75Hz; als u dit wel doet, kan dit leiden tot blijvende schade aan uw LCD-scherm.

OSD- en aan/uit-vergrendelingsinstellingen

• OSD Lock: Houd [1] en de pijl-omhoog 10 seconden ingedrukt. Als er op een knop wordt gedrukt, wordt het bericht OSD Locked (OSD vergrendeld) gedurende 3 seconden weergegeven.
• OSD Unlock: Houd [1] en de pijl-omhoog nogmaals 10 seconden ingedrukt.
• Power Button Lock: Houd [1] en de pijl-omlaag 10 seconden ingedrukt. Als de aan/uit-knop wordt ingedrukt, wordt het bericht Power Button Locked (Aan/uit-knop vergrendeld) gedurende 3 seconden weergegeven. Met of zonder deze instelling wordt de stroom van uw LCD-scherm na een stroomstoring automatisch ingeschakeld wanneer de stroom is hersteld.
• Power Button Unlock: Houd [1] en de pijl-omlaag nogmaals 10 seconden ingedrukt.

Het schermbeeld aanpassen

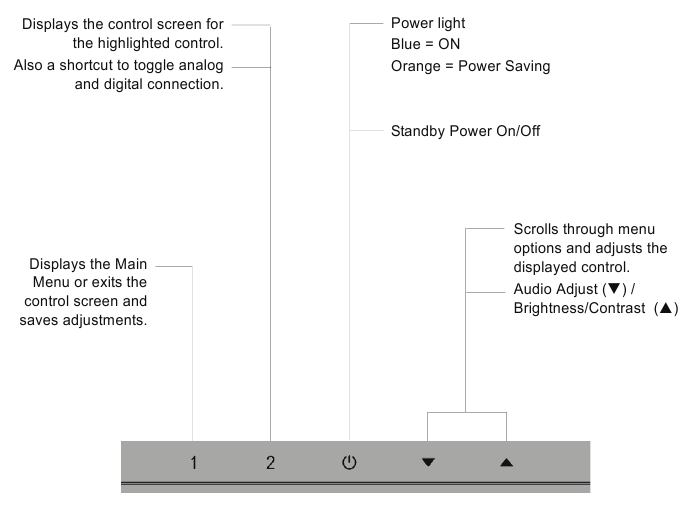

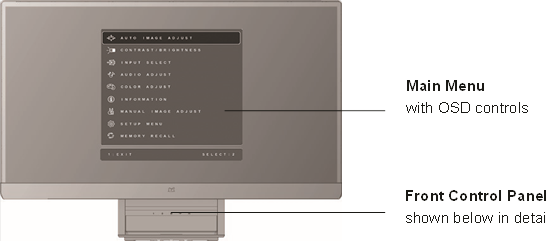

Gebruik de knoppen op het bedieningspaneel aan de voorzijde om de OSD-bedieningselementen weer te geven en aan te passen die op het scherm worden weergegeven. De OSD-bedieningselementen worden aan de bovenkant van de volgende pagina uitgelegd en worden gedefinieerd in "Bedieningselementen hoofdmenu".

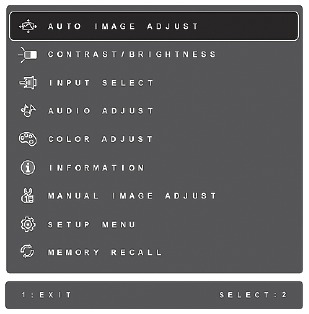

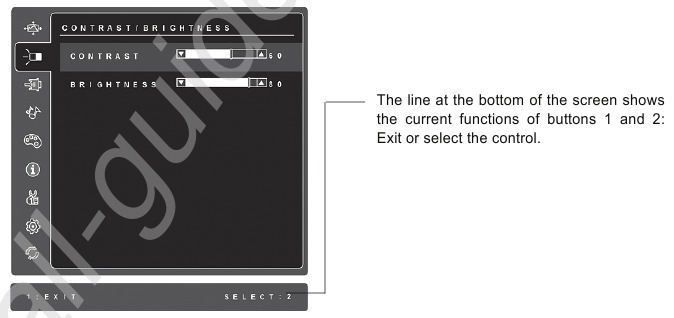

Doe het volgende om de weergave-instelling aan te passen:

1. Om het hoofdmenu weer te geven, drukt u op knop [1].

   OPMERKING: Alle OSD-menu's en aanpassingsschermen verdwijnen automatisch na ongeveer 15 seconden. Dit is instelbaar via de OSD-timeoutinstelling in het setupmenu.
2. Om een aan te passen besturingselement te selecteren, drukt u op of om omhoog of omlaag te scrollen in het hoofdmenu.
3. Nadat het gewenste besturingselement is geselecteerd, drukt u op knop [2]. Een besturingsscherm zoals het onderstaande verschijnt.

4. Om het besturingselement aan te passen, drukt u op de pijl-omhoog of pijl-omlaag knoppen.
5. Om de aanpassingen op te slaan en het menu te verlaten, drukt u tweemaal op knop [1].

De volgende tips kunnen u helpen uw scherm te optimaliseren:

• Pas de grafische kaart van de computer zo aan dat deze een videosignaal van 1920 x 1080 @ 60Hz naar het LCD-scherm uitvoert. (Zoek naar instructies over "het wijzigen van de verversingssnelheid" in de gebruikershandleiding van de grafische kaart.)

Bedieningselementen hoofdmenu

Pas de onderstaande menu-items aan met behulp van de pijl-omhoog en pijl-omlaag knoppen.

Besturingselement	Uitleg
	Auto Image Adjust past de grootte automatisch aan, centreert en stemt het videosignaal af om golving en vervorming te elimineren. OPMERKING: Auto Image Adjust werkt met de meeste gangbare videokaarten. Als deze functie niet werkt op uw LCD-scherm, verlaag dan de video verversingssnelheid naar 60 Hz en stel de resolutie in op de vooraf ingestelde waarde.
	Contrast past het verschil aan tussen de achtergrond van de afbeelding (zwartniveau) en de voorgrond (witniveau).
	Brightness past het zwarte achtergrondniveau van het schermbeeld aan.

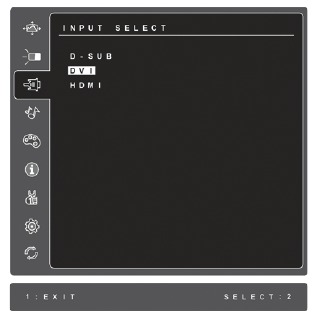

	Input Select schakelt tussen ingangen als u meer dan één computer op het LCD-scherm hebt aangesloten.
	Audio Adjust Volume verhoogt het volume, verlaagt het volume en dempt het geluid. Mute dempt de audio-uitvoer tijdelijk. Audio Input (alleen voor HDMI-modus) schakelt de audiobron tussen HDMI en jackplug (AUDIO IN).

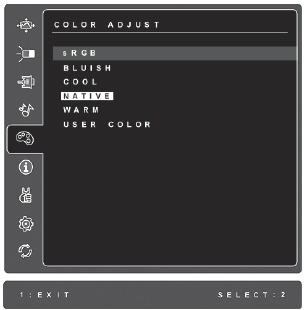

	Color Adjust biedt verschillende kleur aanpassingsmodi, waaronder vooraf ingestelde kleurtemperaturen en een User Color-modus die onafhankelijke aanpassing van rood (R), groen (G) en blauw (B) mogelijk maakt. De fabrieksinstelling voor dit product is Native. sRGB-Dit wordt snel de industriestandaard voor kleurbeheer, met ondersteuning in veel van de nieuwste applicaties. Door deze instelling in te schakelen, kan het LCD-scherm kleuren nauwkeuriger weergeven zoals ze oorspronkelijk bedoeld waren. Het inschakelen van de sRGB-instelling zorgt ervoor dat de contrast- en helderheidsaanpassingen worden uitgeschakeld. Bluish-Voegt blauw toe aan het schermbeeld voor koeler wit (gebruikt in de meeste kantooromgevingen met TL-verlichting). Cool-Voegt blauw toe aan het schermbeeld voor koeler wit (gebruikt in de meeste kantooromgevingen met TL-verlichting). Native-Voegt rood toe aan het schermbeeld voor warmer wit en rijker rood. Warm-Voegt rood toe aan het schermbeeld voor warmer wit en rijker rood. User Color Individuele aanpassingen voor rood (R), groen (G) en blauw (B). Om kleur (R, G of B) te selecteren, drukt u op knop [2]. Om de geselecteerde kleur aan te passen, drukt u op en . Als u RECALL selecteert in het hoofdmenu wanneer het product is ingesteld op een vooraf ingestelde timingmodus, keren de kleuren terug naar de Native fabrieksinstelling.

Besturingselement	Uitleg

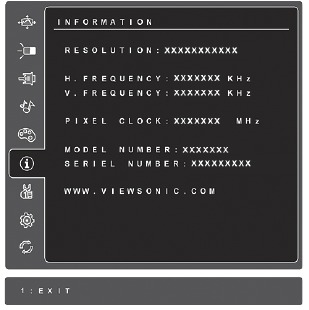

	Information geeft de timingmodus (video signal input) weer die afkomstig is van de grafische kaart in de computer, het LCD-modelnummer, het serienummer en de ViewSonic ®-website-URL. Raadpleeg de gebruikershandleiding van uw grafische kaart voor instructies over het wijzigen van de resolutie en verversingssnelheid (verticale frequentie). OPMERKING: VESA 1920 x 1080 @ 60Hz (aanbevolen) betekent dat de resolutie 1920 x 1080 is en de verversingssnelheid 60 Hertz.

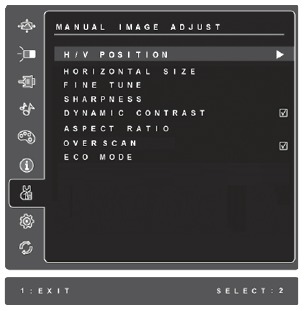

	Manual Image Adjust geeft het menu Manual Image Adjust weer. H./V. Position (Horizontal/Vertical Position) verplaatst het schermbeeld naar links of rechts en omhoog of omlaag. H.Size (Horizontal Size) past de breedte van het schermbeeld aan. Fine Tune verscherpt de focus door tekst en/of afbeeldingen uit te lijnen met pixelgrenzen. OPMERKING: Probeer eerst Auto Image Adjust. Sharpness past de helderheid en focus van het schermbeeld aan.

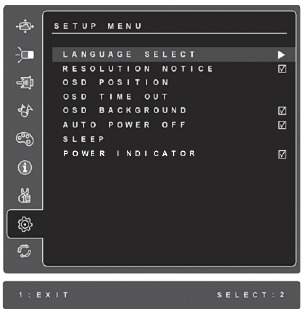

	Dynamic Contrast stelt de gebruiker in staat om de contrastverhoudingsverbetering in of uit te schakelen. Aspect ratio Selecteert de beeldgrootte voor 4:3 en volledig scherm. Overscan stelt de gebruiker in staat om extra ruimte rond de afbeelding af te snijden. ECO Mode biedt een lager energieverbruik door de helderheid te verminderen. Standard: De standaard helderheidsinstelling. Optimize: Verlaagt de helderheid met 25%. Conserve: Verlaagt de helderheid met 50%. Setup Menu geeft het onderstaande menu weer: Language Select stelt de gebruiker in staat om de taal te kiezen die wordt gebruikt in de menu's en besturingsschermen. Resolution Notice adviseert de optimale resolutie om te gebruiken. OSD Position stelt de gebruiker in staat om de OSD-menu's en besturingsschermen te verplaatsen. OSD Timeout stelt de tijdsduur in dat het OSD-scherm wordt weergegeven. Bijvoorbeeld, met een "15 seconden"-instelling verdwijnt het weergavescherm als er niet binnen 15 seconden op een bedieningselement wordt gedrukt. OSD Background stelt de gebruiker in staat om de OSD-achtergrond in of uit te schakelen. Auto Power Off, indien ingeschakeld, schakelt het scherm automatisch uit wanneer er gedurende 3 minuten geen signaal wordt gedetecteerd. Sleep Stel de automatische uitschakeltijd in voor 30/45/60/120 minuten. (Het is alleen actief in de HDMI-modus)
	Power Indicator stelt de gebruiker in staat om de Power Indicator aan/uit te selecteren voor de Power Aan/Uit-modus. Memory Recall zet de aanpassingen terug naar de fabrieksinstellingen als het scherm werkt in een ondersteunde timingmodus die wordt vermeld in de specificatie van deze handleiding. Uitzondering: Dit besturingselement heeft geen invloed op wijzigingen die zijn aangebracht met de Language Select- of Power Lock-instelling.

Overige informatiespecificaties

Specificaties

LCD	Type Displaygrootte Kleurfilterglasoppervlak	TFT (Thin Film Transistor), Active Matrix 1920 x 1080 LCD, 0,248 mm pixelpitch Metrisch: 55 cm Imperiaal: 22" (21,5" zichtbaar) RGB verticale streep Anti-Glare
Ingangssignaal	Videosynchronisatie	RGB analoog (0,7/1,0 Vp-p, 75 ohm) HDMI/DVI-D (TMDS digitaal, 100 ohm) Samengestelde synchronisatie, afzonderlijke synchronisatie, synchronisatie op groen f h: 24-83 kHz, f v: 50-76 Hz
Compatibiliteit	PC Macintosh 1	Tot 1920 x 1080 niet-geïnterlinieerd Power Macintosh tot 1920 x 1080
Resolutie	Aanbevolen en ondersteund	1920 x 1080 @ 60 Hz 1680 x 1050 @ 60 Hz 1600 x 1200 @ 60 Hz 1440 x 900 @ 60, 75 Hz 1280 x 1024 @ 60, 75 Hz 1024 x 768 @ 60, 70, 72, 75 Hz 800 x 600 @ 56, 60, 72, 75 Hz 640 x 480 @ 60, 75 Hz 720 x 400 @ 70 Hz
Videotiming (HDMI)	Aanbevolen en ondersteund	480p / 576p / 720p / 1080p
Stroomadapter 2	Ingangsspanning Uitgangsspanning	100-240 VAC, 50/60 Hz (automatische schakelaar) 19VDC, 2.1A
Weergavegebied	Volledige scan	476,064 mm (B) x 267,786 mm (H) 18,74" (B) x 10,54" (H)
Bedrijfsomstandigheden	Temperatuur Vochtigheid Hoogte	+32°F tot +104°F (0°C tot +40°C) 10% tot 90% (niet-condenserend) Tot 10.000 voet
Opslagomstandigheden	Temperatuur Vochtigheid Hoogte	-4°F tot +140°F (-20°C tot +60°C) 10% tot 80% (niet-condenserend) Tot 40.000 voet
Afmetingen	Fysiek	499,47 mm (B) x 392,00 mm (H) x 179,50 mm (D) 19,66" (B) x 15,43" (H) x 7,07" (D)
Gewicht	Fysiek	7,94 lb (3,6 kg)
Energiebesparende modi	Aan Uit	26 W (normaal) (blauwe led) <0,5 W

Stel de grafische kaart in uw computer niet in om deze vernieuwingsfrequenties te overschrijden; dit kan leiden tot permanente schade aan het LCD-scherm.

1. Macintosh-computers ouder dan G3 hebben een ViewSonic ® Macintosh-adapter nodig. Neem contact op met ViewSonic om een adapter te bestellen.
2. Gebruik alleen de voedingsadapter van ViewSonic ® of een geautoriseerde bron.

Probleemoplossing

Geen stroom

• Zorg ervoor dat de aan/uit-knop (of schakelaar) AAN staat.
• Zorg ervoor dat het A/C-netsnoer stevig is aangesloten op het LCD-scherm.
• Sluit een ander elektrisch apparaat (zoals een radio) aan op het stopcontact om te controleren of het stopcontact de juiste spanning levert.

Stroom is AAN, maar geen schermbeeld

• Zorg ervoor dat de videokabel die bij het LCD-scherm is geleverd, stevig is bevestigd aan de video-uitgangspoort aan de achterkant van de computer. Als het andere uiteinde van de videokabel niet permanent aan het LCD-scherm is bevestigd, bevestig deze dan stevig aan het LCD-scherm.
• Pas de helderheid en het contrast aan.
• Als u een Macintosh ouder dan G3 gebruikt, hebt u een Macintosh-adapter nodig.

Verkeerde of abnormale kleuren

• Als er kleuren (rood, groen of blauw) ontbreken, controleer dan de videokabel om er zeker van te zijn dat deze stevig is aangesloten. Losse of gebroken pinnen in de kabelconnector kunnen een onjuiste verbinding veroorzaken.
• Sluit het LCD-scherm aan op een andere computer.
• Als u een oudere grafische kaart hebt, neem dan contact op met ViewSonic^® voor een niet-DDC-adapter.

Bedieningsknoppen werken niet

• Druk slechts op één knop tegelijk.

Installeer de SRS Premium Sound-software

Installatieprocedure:

1. Laad de ViewSonic CD Wizard op uw CD/DVD-station en sluit vervolgens het installatieproces van de Wizard af.
2. Klik met de rechtermuisknop op de Startknop en selecteer Verkennen.
3. Zoek de ViewSonic Wizard-cd (de ViewSonic Wizard heeft altijd het logo met de 3 vogels), klik op het +-teken om de mappen uit te vouwen.
4. Dubbelklik op de map SRS Premium Sound en dubbelklik op het bestand Setup.exe en volg de instructies op het scherm om de eenvoudige installatie te voltooien.

Klantenondersteuning

Raadpleeg voor technische ondersteuning of productservice de onderstaande tabel of neem contact op met uw wederverkoper.
OPMERKING: U hebt het serienummer van het product nodig.

Het lcd-scherm reinigen

• ZORG ERVOOR DAT HET LCD-SCHERM IS UITGESCHAKELD.
• SPUIT OF GIET NOOIT VLOEISTOF RECHTSTREEKS OP HET SCHERM OF DE BEHUIZING.

Het scherm reinigen:

1. Veeg het scherm schoon met een schone, zachte, pluisvrije doek. Dit verwijdert stof en andere deeltjes.
2. Als het scherm nog steeds niet schoon is, breng dan een kleine hoeveelheid niet-ammoniak, niet-alcohol gebaseerde glasreiniger aan op een schone, zachte, pluisvrije doek en veeg het scherm schoon.

De behuizing reinigen:

1. Gebruik een zachte, droge doek.
2. Als de behuizing nog steeds niet schoon is, breng dan een kleine hoeveelheid niet-ammoniak, niet-alcohol gebaseerd, mild niet-schurend reinigingsmiddel aan op een schone, zachte, pluisvrije doek en veeg vervolgens het oppervlak schoon.

Belangrijke veiligheidsinstructies

1. Lees deze instructies volledig door voordat u de apparatuur gebruikt.
2. Bewaar deze instructies op een veilige plaats.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik deze apparatuur niet in de buurt van water. Waarschuwing: om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.
6. Reinig met een zachte, droge doek. Als verdere reiniging nodig is, raadpleeg dan "Het scherm reinigen" in deze handleiding voor verdere instructies.
7. Blokkeer geen ventilatieopeningen. Installeer de apparatuur in overeenstemming met de instructies van de fabrikant.
8. Installeer niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Probeer de veiligheidsvoorzieningen van de gepolariseerde of geaarde stekker niet te omzeilen. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen en de derde pen zijn bedoeld voor uw veiligheid. Als de stekker niet in uw stopcontact past, raadpleeg dan een elektricien voor vervanging van het stopcontact.
10. Bescherm het netsnoer tegen betreden of beknelling, vooral bij de stekker, en het punt waar het uit de apparatuur komt. Zorg ervoor dat het stopcontact zich in de buurt van de apparatuur bevindt, zodat het gemakkelijk toegankelijk is.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik alleen met de kar, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant, of die met de apparatuur is verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparatuurcombinatie om letsel door omvallen te voorkomen.

13. Haal de stekker van deze apparatuur uit het stopcontact wanneer deze gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Service is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals: als het netsnoer of de stekker is beschadigd, als er vloeistof op het apparaat is gemorst of er voorwerpen in het apparaat zijn gevallen, als het apparaat is blootgesteld aan regen of vocht, of als het apparaat niet normaal werkt of is gevallen.

Productregistratie
Om aan uw toekomstige behoeften te voldoen en om eventuele aanvullende productinformatie te ontvangen zodra deze beschikbaar komt, kunt u uw product registreren op internet op: www.viewsonic.com. De ViewSonic Wizard CD-ROM biedt u ook de mogelijkheid om het registratieformulier af te drukken, dat u kunt mailen of faxen naar ViewSonic.

Voor uw archief

Referenties
