ViewSonic XG2405, VS17984 handleiding

Inleiding

Verpakkingsinhoud

• Monitor
• Stroomkabel
• Videokabel
• Snelstartgids

LET OP: de stroomkabel en videokabels in uw pakket kunnen variëren afhankelijk van uw land. Neem contact op met uw lokale wederverkoper voor meer informatie.

Productoverzicht

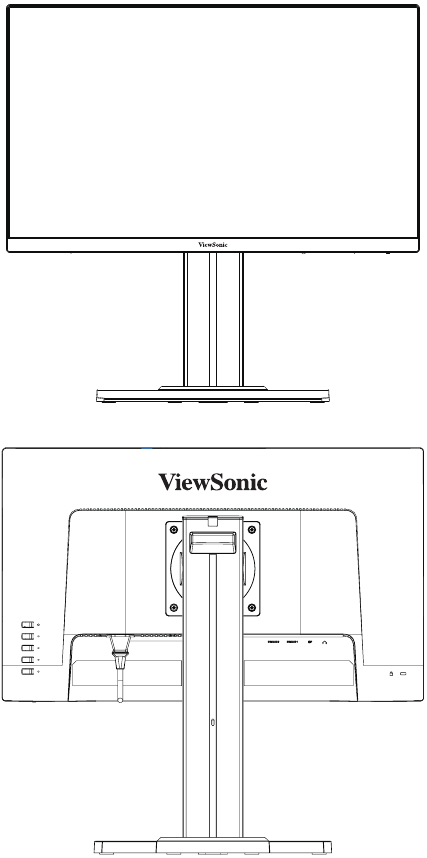

Voor- en achteraanzicht

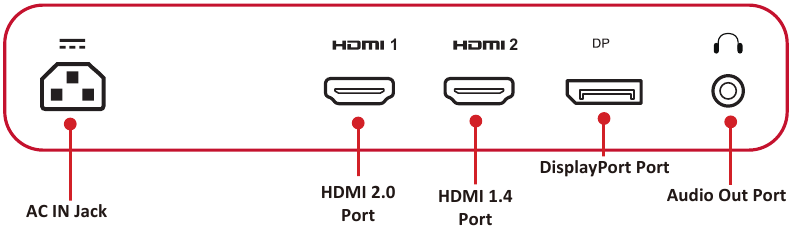

I/O-poorten

LET OP: raadpleeg "Sneltoetsen" voor meer informatie over de 1(Shortcut)/2/3/4/5-toets en de bijbehorende functies.

Eerste installatie

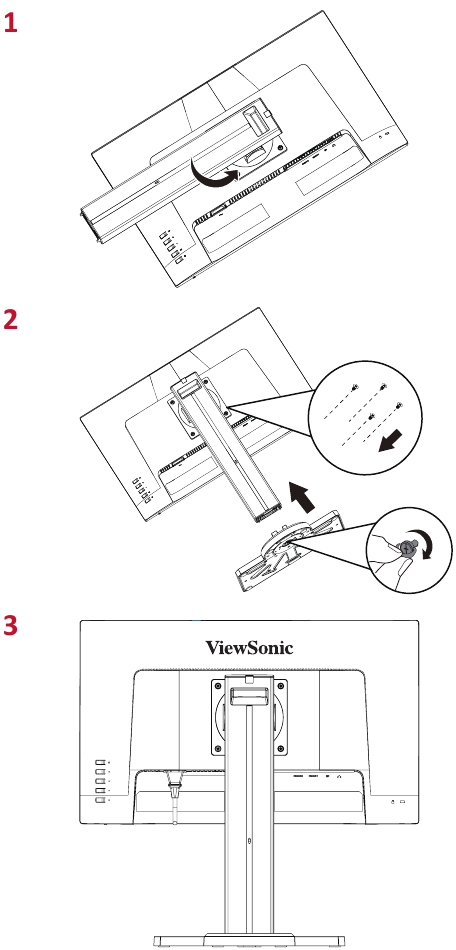

De standaard installeren

LET OP: Plaats het apparaat altijd op een vlakke, stabiele ondergrond. Als u dit niet doet, kan het apparaat vallen en beschadigd raken en/of persoonlijk letsel veroorzaken.

Wandmontage

LET OP: Gebruik alleen UL-gecertificeerde wandmontagesets.

Raadpleeg de onderstaande tabel voor de standaardafmetingen voor wandmontagesets.

LET OP: Wandmontagesets worden apart verkocht.

1. Schakel het apparaat uit en ontkoppel alle kabels.
2. Plaats het apparaat op een vlakke, stabiele ondergrond met het scherm naar beneden.
3. Verwijder de monitorvoet

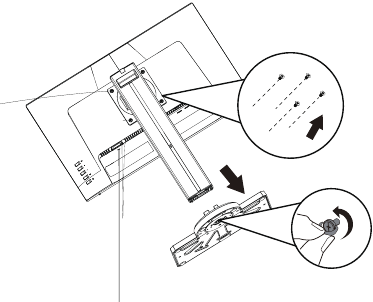

4. Bevestig de montagebeugel aan de VESA-montagegaten aan de achterkant van het apparaat. Zet hem vervolgens vast met vier (4) schroeven (M4 x 10 mm).
5. Volg de instructies die bij de wandmontageset worden geleverd om de monitor aan de muur te bevestigen.

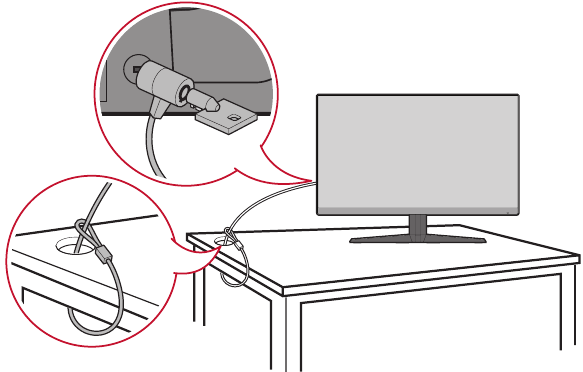

De veiligheidssleuf gebruiken

Om te voorkomen dat het apparaat wordt gestolen, gebruikt u een vergrendelingsapparaat voor de veiligheidssleuf om het apparaat aan een vast object te bevestigen.
Hierboven ziet u een voorbeeld van het instellen van een vergrendelingsapparaat voor de veiligheidssleuf op een tafel.

Verbindingen maken

Dit gedeelte laat zien hoe u de monitor aansluit op andere apparatuur.

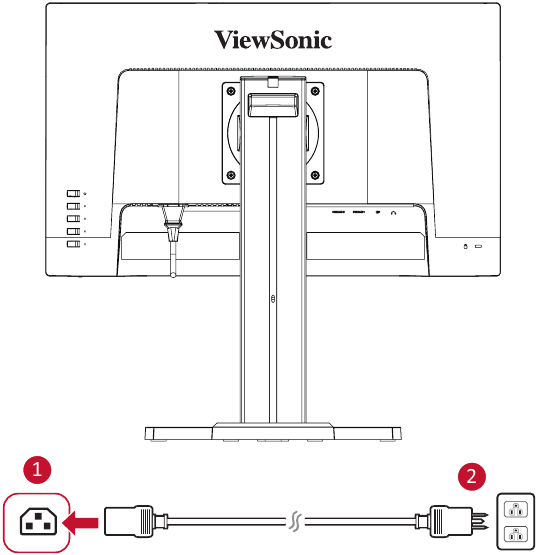

Aansluiten op stroom

1. Sluit het netsnoer aan op de AC IN-aansluiting aan de achterkant van het apparaat.
2. Steek de stekker van het netsnoer in een stopcontact.

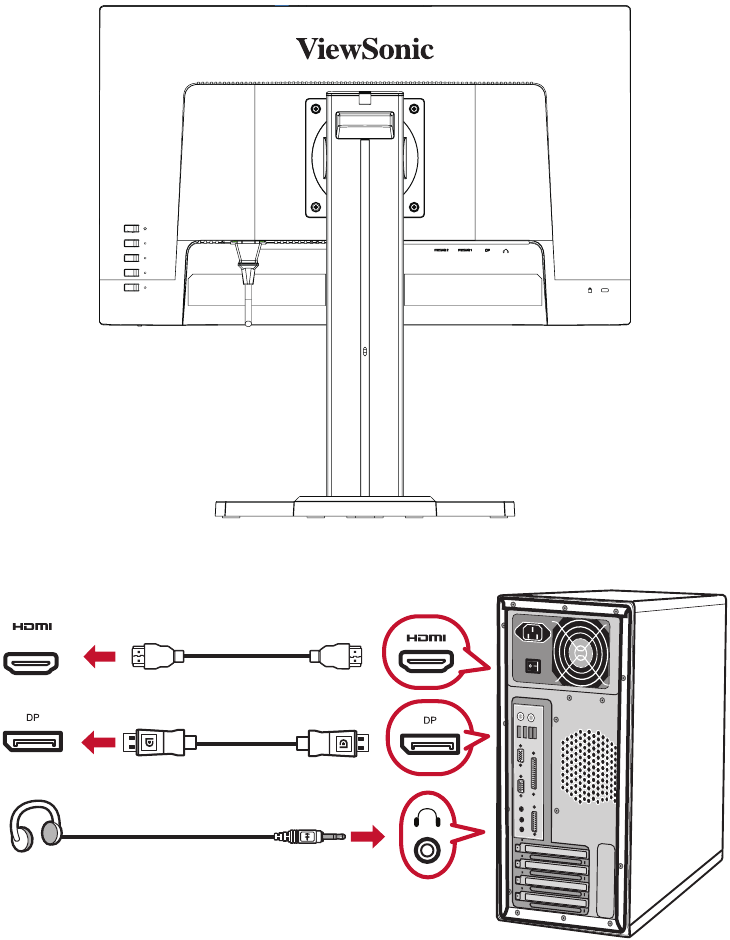

Externe apparaten aansluiten

Het apparaat gebruiken

De kijkhoek aanpassen

De kantelhoek aanpassen
Kantel de monitor naar voren of naar achteren in de gewenste kijkhoek (-5˚ tot 15˚).

LET OP: Ondersteun de standaard tijdens het aanpassen stevig met één hand terwijl u de monitor met de andere hand naar voren of naar achteren kantelt.

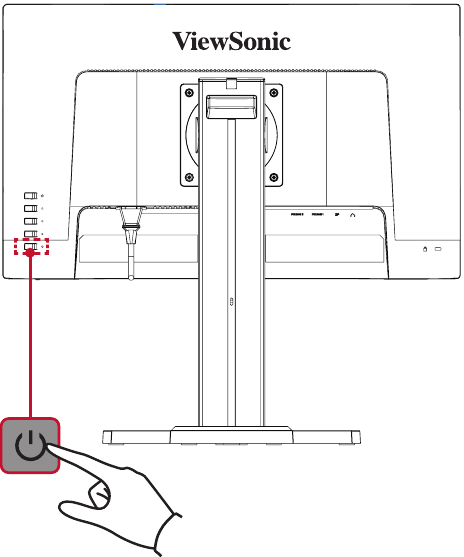

Het apparaat in-/uitschakelen

1. Steek de stekker van het netsnoer in een stopcontact.
2. Druk op de Power-knop om de monitor in te schakelen.
3. Om de monitor uit te schakelen, drukt u nogmaals op de Power-knop.

LET OP: de monitor verbruikt nog steeds stroom zolang het netsnoer is aangesloten op het stopcontact. Als de monitor gedurende langere tijd niet wordt gebruikt, koppelt u de stekker los van het stopcontact.

De bedieningspaneeltoetsen gebruiken

Gebruik de bedieningspaneeltoetsen om toegang te krijgen tot het snelmenu, sneltoetsen te activeren, door het OSD-menu (On-Screen Display) te navigeren en de instellingen te wijzigen.

Snelmenu

Druk op de 1(Shortcut)-toets om het snelmenu te activeren.

LET OP: Volg de toetsbeschrijving die aan de zijkant van het scherm verschijnt

Sneltoetsen

Wanneer het OSD-menu (On-Screen Display) is uitgeschakeld, kunt u snel toegang krijgen tot speciale functies met behulp van de bedieningspaneeltoetsen.

Toets	Beschrijving
3 + 5	Houd de toetsen ingedrukt om het OSD-menu te vergrendelen/ontgrendelen. Wanneer het menu op het scherm verschijnt, houdt u beide toetsen 10 seconden ingedrukt om het OSD-menu te vergrendelen/ontgrendelen. Als het OSD-menu is vergrendeld, verschijnt het onderstaande bericht op het scherm:
2 + 4	Houd de toetsen ingedrukt om de Power-knop te vergrendelen/ontgrendelen. Wanneer het menu op het scherm verschijnt, houdt u beide toetsen 10 seconden ingedrukt om de Power-knop te vergrendelen/ontgrendelen. Als de Power-knop is vergrendeld, verschijnt het onderstaande bericht op het scherm:
2 + 5	Druk op de toetsen om het opstartscherm weer te geven/te verbergen wanneer het apparaat wordt ingeschakeld.

De instellingen configureren

Algemene bewerkingen

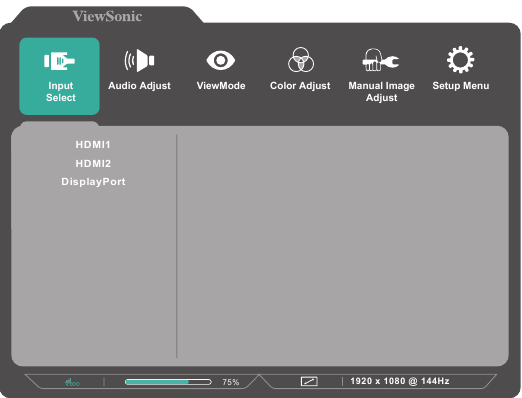

1. Druk op de 2/3/4/5-toets om het OSD-menu (On-Screen Display) weer te geven.

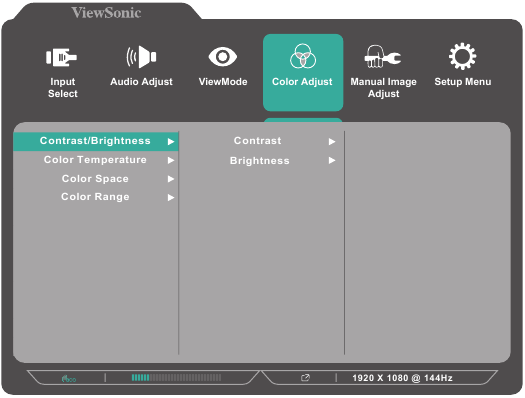

2. Druk op de 1(Shortcut)- of 2-toets om het hoofdmenu te selecteren. Druk vervolgens op de 3-toets om het geselecteerde menu te openen.

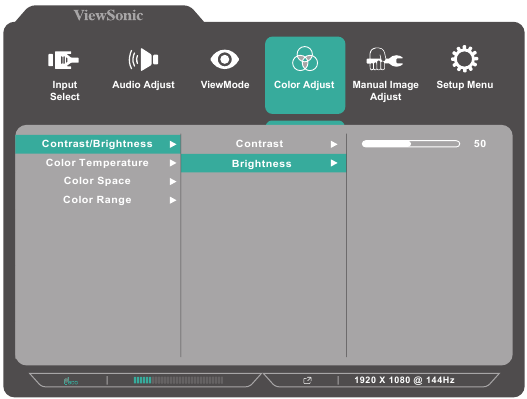

3. Druk op de 1(Shortcut)- of 2-toets om de gewenste menuoptie te selecteren. Druk vervolgens op de 3-toets om het submenu te openen.

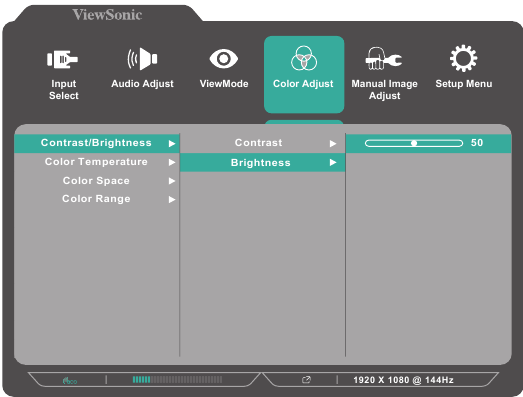

4. Druk op de 1(Shortcut)- of 2-toets om de instelling aan te passen/selecteren. Druk vervolgens op de 3-toets om te bevestigen.


LET OP: Voor bepaalde aanpassingen van menuopties hoeft de gebruiker niet op de 3-toets te drukken om de selectie te bevestigen. Volg de toetsbeschrijving die onder aan het scherm verschijnt om de optie te selecteren of aanpassingen te maken.

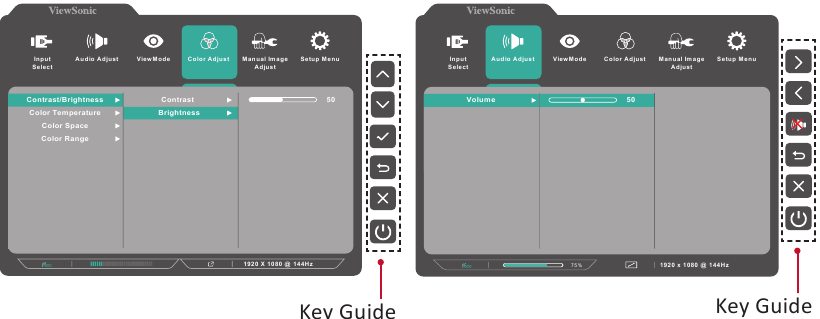

5. Druk op de 4-toets om terug te keren naar het vorige menu.
   LET OP: Druk op de 5-toets om het OSD-menu te verlaten.

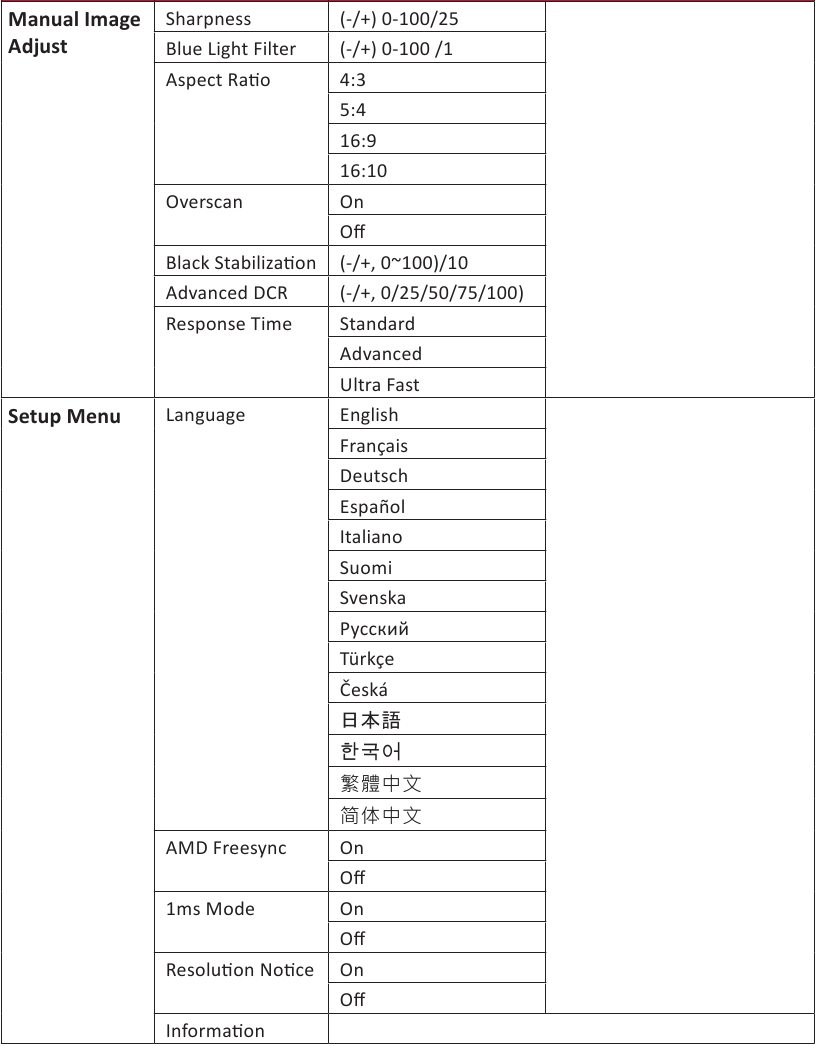

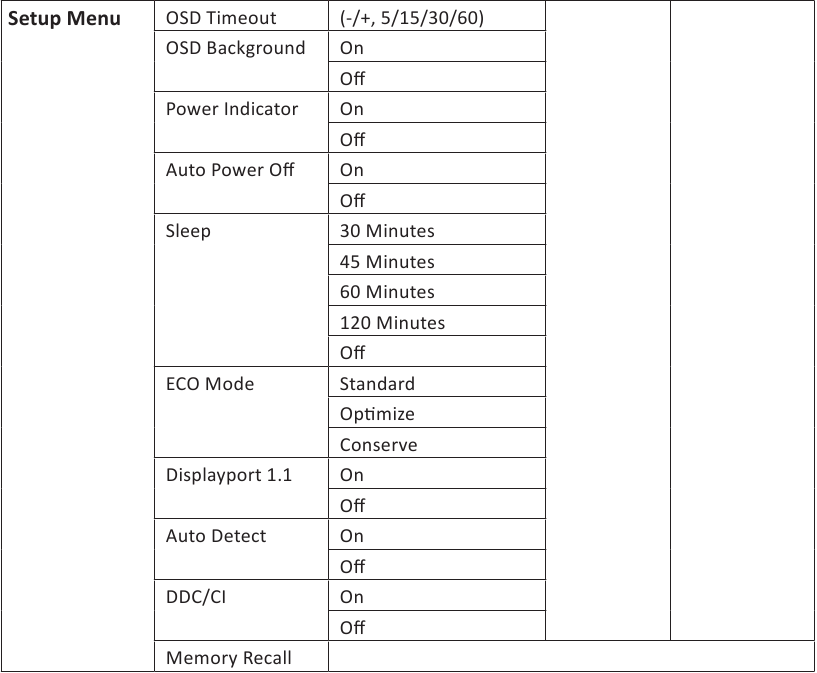

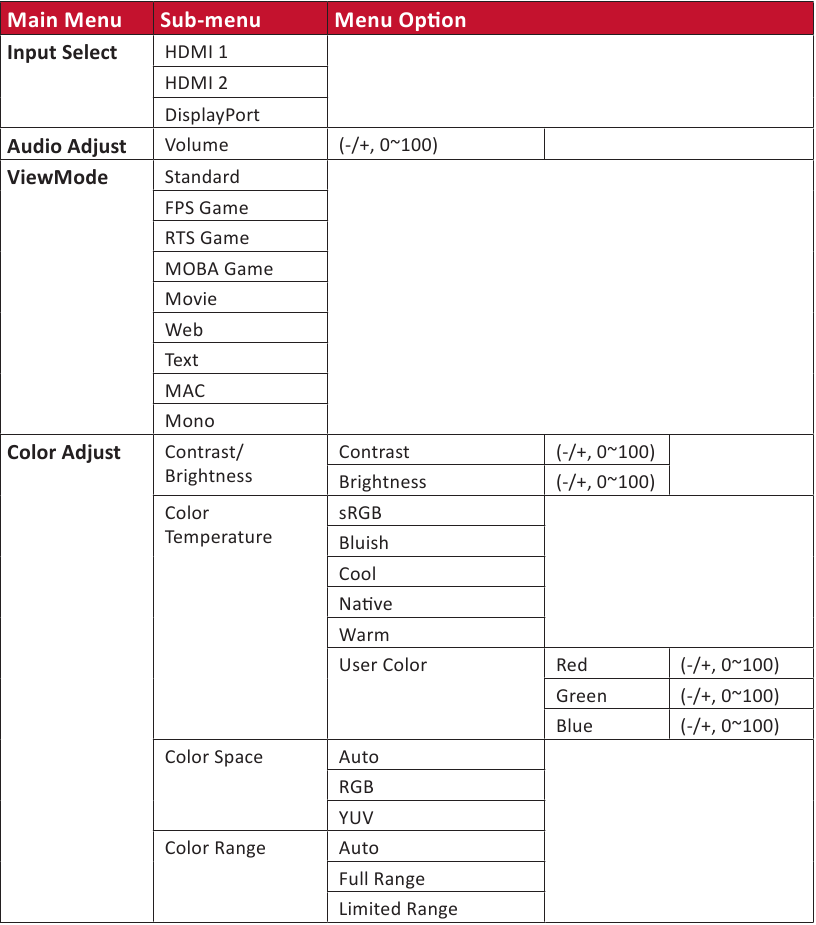

Menustructuur On-Screen Display

Specificaties

¹ Stel de grafische kaart in uw computer niet in om deze timingmodi te overschrijden; dit kan leiden tot permanente schade aan het display.
² Gebruik alleen de voedingsadapter van ViewSonic of een geautoriseerde bron.
³ De testconditie volgt de EEI-normen.

Woordenlijst

Dit gedeelte beschrijft de standaardwoordenlijst met termen die in alle LCD-schermmodellen worden gebruikt. Alle termen staan in alfabetische volgorde.
OPMERKING: Sommige termen zijn mogelijk niet van toepassing op uw monitor.

Advanced DCR
Advanced DCR-technologie detecteert automatisch het beeldsignaal en regelt op intelligente wijze de helderheid en kleur van de achtergrondverlichting om het vermogen te verbeteren om het zwart zwarter te maken in een donkere scène en het wit witter te maken in een heldere omgeving.
Audio aanpassen
Past het volume aan, dempt het geluid of schakelt tussen ingangen als u meer dan één bron hebt.
Automatische detectie
Als de huidige invoerbron geen signaal heeft, schakelt de monitor automatisch over naar de volgende invoeroptie. Deze functie is op sommige modellen standaard uitgeschakeld.
Automatische beeldaanpassing
Past automatisch de grootte, centrering en fijnafstemming van het videosignaal aan om golving en vervorming te elimineren.
Zwarte stabilisatie
Black Stabilization van ViewSonic biedt meer zichtbaarheid en details door donkere scènes helderder te maken.
Blauwlichtfilter
Past het filter aan dat hoogenergetisch blauw licht blokkeert voor een comfortabelere kijkervaring.
Helderheid
Past de zwarte achtergrondniveaus van het schermbeeld aan.
Kleuraanpassing
Biedt verschillende kleuraanpassingsmodi om de kleurinstellingen aan te passen aan de behoeften van de gebruiker.
Kleurbereik
De monitor kan het kleurbereik van het invoersignaal automatisch detecteren. U kunt de opties voor het kleurbereik handmatig wijzigen om het juiste kleurbereik te kiezen als de kleuren niet correct worden weergegeven.

Kleurruimte
Hiermee kunnen gebruikers kiezen welke kleurruimte ze willen gebruiken voor de kleuruitvoer van de monitor (RGB, YUV).
Kleurtemperatuur
Hiermee kunnen gebruikers specifieke kleurtemperatuurinstellingen selecteren om hun kijkervaring verder aan te passen.

Contrast
Past het verschil aan tussen de beeldachtergrond (zwartniveau) en de voorgrond (witniveau).
Game Mode
Integreert een gaming-georiënteerd OSD-ontwerp, inclusief vooraf gekalibreerde FPS-, RTS- en MOBA-gaminginstellingen. Elke modus is functioneel aangepast met in-game testen en aanpassingen voor de beste mix van kleur en technologie.
Gamma
Hiermee kunnen gebruikers het helderheidsniveau van de grijstinten van de monitor handmatig aanpassen. Er zijn drie selecties: 1,8, 2,2 en 2,6.
Informatie
Geeft de timingmodus (videosignaalinvoer) weer die afkomstig is van de grafische kaart in de computer, het LCD-modelnummer, het serienummer en de ViewSonic-website-URL. Raadpleeg de gebruikershandleiding van uw grafische kaart voor instructies over het wijzigen van de resolutie en vernieuwingsfrequentie (verticale frequentie).
OPMERKING: VESA 1024 x 768 @ 60Hz betekent bijvoorbeeld dat de resolutie 1024 x 768 is en de vernieuwingsfrequentie 60 Hz.
Ingang selecteren
Schakelt tussen de verschillende invoeropties die beschikbaar zijn voor de monitor.
Lage invoervertraging
ViewSonic biedt een lage invoervertraging, waarbij een monitorprocesverminderaar wordt gebruikt, die de signaallatentie vermindert. In het submenu "Low Input Lag" kunt u de juiste snelheid selecteren voor uw gewenste gebruik uit de opties.
Handmatige beeldaanpassing
Geeft het menu "Handmatige beeldaanpassing" weer. U kunt handmatig verschillende beeldaanpassingen instellen.
Geheugen terugroepen
Zet de aanpassingen terug naar de fabrieksinstellingen als het scherm werkt in een vooraf ingestelde timingmodus die wordt vermeld in de "Specificaties" van deze handleiding.
OPMERKING: (Uitzondering) Deze regelaar heeft geen invloed op wijzigingen die zijn aangebracht in de instelling "Taal selecteren" of "Stroomvergrendeling".
Overscan
Verwijst naar een bijgesneden afbeelding op het scherm van uw monitor. Een instelling op uw monitor zoomt in op de inhoud van de film, zodat u de buitenste randen van de film niet kunt zien.
Terugroepen
Reset de ViewMode-monitorinstellingen.
Resolutie melding
De melding vertelt gebruikers dat de huidige weergavenaresolutie niet de juiste native resolutie is. Deze melding verschijnt in het venster met weergave-instellingen bij het instellen van de weergavenaresolutie.
Reactietijd
Past de reactietijd aan, waardoor vloeiende beelden ontstaan zonder strepen, vervaging of ghosting. Een lage reactietijd is perfect voor de meest grafisch-intensieve gaming en biedt een verbluffende visuele kwaliteit tijdens het kijken naar sport of actiefilms.
Setup menu
Past de instellingen van het On-Screen Display (OSD) Menu aan. Veel van deze instellingen kunnen meldingen op het scherm activeren, zodat gebruikers het menu niet opnieuw hoeven te openen.
Scherpte
Past de beeldkwaliteit van de monitor aan.
ViewMode
De unieke ViewMode-functie van ViewSonic biedt de voorinstellingen "Game", "Movie", "Web", "Text", "MAC" en "Mono". Deze voorinstellingen zijn specifiek ontworpen om een geoptimaliseerde kijkervaring te bieden voor verschillende schermtoepassingen.

Probleemoplossing

In dit hoofdstuk worden enkele veelvoorkomende problemen beschreven die u kunt ondervinden bij het gebruik van de monitor.

Onderhoud

Algemene voorzorgsmaatregelen

• Zorg ervoor dat de monitor is uitgeschakeld en dat de stekker uit het stopcontact is getrokken.
• Spuit of giet nooit vloeistoffen rechtstreeks op het scherm of de behuizing.
• Behandel de monitor met zorg, omdat een donkergekleurde monitor, indien bekrast, duidelijker sporen kan vertonen dan een lichter gekleurde monitor.

Het scherm reinigen

• Veeg het scherm schoon met een schone, zachte, pluisvrije doek. Dit verwijdert stof en andere deeltjes.
• Als het scherm nog steeds niet schoon is, breng dan een kleine hoeveelheid glasreiniger zonder ammoniak en alcohol aan op een schone, zachte, pluisvrije doek; veeg vervolgens het scherm schoon.

De behuizing reinigen

• Gebruik een zachte, droge doek.
• Als de behuizing nog steeds niet schoon is, breng dan een kleine hoeveelheid mild, niet-schurend reinigingsmiddel zonder ammoniak en alcohol aan op een schone, zachte, pluisvrije doek en veeg vervolgens het oppervlak schoon.

Veiligheidsmaatregelen

Lees de volgende veiligheidsmaatregelen voordat u het apparaat gaat gebruiken.

• Bewaar deze gebruikershandleiding op een veilige plaats voor latere raadpleging.
• Lees alle waarschuwingen en volg alle instructies.
• Ga op minstens 45 cm (18 inch) afstand van het apparaat zitten.
• Houd minstens 10 cm (4 inch) vrije ruimte rond het apparaat om een goede ventilatie te garanderen.
• Plaats het apparaat in een goed geventileerde ruimte. Plaats niets op het apparaat dat warmteafvoer verhindert.
•
  Gebruik het apparaat niet in de buurt van water. Om het risico op brand of elektrische schokken te verminderen, mag u het apparaat niet blootstellen aan vocht.
• Vermijd blootstelling van het apparaat aan direct zonlicht of andere bronnen van aanhoudende hitte.
• Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die de temperatuur van het apparaat tot gevaarlijke niveaus kunnen verhogen.
• Gebruik een zachte, droge doek om de buitenkant van de behuizing schoon te maken. Raadpleeg het hoofdstuk "Onderhoud" voor meer informatie.
• Er kan zich olie op het scherm verzamelen als u het aanraakt. Raadpleeg het hoofdstuk "Onderhoud" om de vettige plekken op het scherm schoon te maken.
• Raak het schermoppervlak niet aan met scherpe of harde voorwerpen, omdat dit schade aan het scherm kan veroorzaken.
• Wees voorzichtig bij het verplaatsen van het apparaat en laat het apparaat niet vallen of stoot het niet tegen iets aan.
• Plaats het apparaat niet op een oneffen of onstabiel oppervlak. Het apparaat kan omvallen, wat kan leiden tot letsel of een storing.
• Plaats geen zware voorwerpen op het apparaat of de aansluitkabels.
• Als er rook, een abnormaal geluid of een vreemde geur aanwezig is, schakel het apparaat dan onmiddellijk uit en neem contact op met uw dealer of ViewSonic. Het is gevaarlijk om het apparaat te blijven gebruiken.
• Probeer de veiligheidsvoorzieningen van de gepolariseerde stekker of de geaarde stekker niet te omzeilen. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin en de derde pin zijn bedoeld voor uw veiligheid. Als de stekker niet in uw stopcontact past, schaf dan een adapter aan en probeer de stekker niet met geweld in het stopcontact te steken.
• Verwijder de aardingspin NIET wanneer u het apparaat op een stopcontact aansluit. Zorg ervoor dat de aardingspinnen NOOIT WORDEN VERWIJDERD.

• Bescherm het netsnoer tegen betreding of beknelling, vooral bij de stekker en op het punt waar het uit de apparatuur komt. Zorg ervoor dat het stopcontact zich in de buurt van de apparatuur bevindt, zodat het gemakkelijk toegankelijk is.
• Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Als er een karretje wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie van karretje en apparatuur om letsel door omvallen te voorkomen.
• Haal de stekker uit het stopcontact als het apparaat lange tijd niet wordt gebruikt.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals:
  • als het netsnoer of de stekker beschadigd is
  • als er vloeistof op het apparaat is gemorst of er voorwerpen in het apparaat zijn gevallen
  • als het apparaat is blootgesteld aan vocht
  • als het apparaat niet normaal werkt of is gevallen
• LET OP: LANGDURIG LUISTEREN VIA OORTELEFOONS/HOOFDTELEFOONS OP EEN HOOG VOLUME KAN GEHOORSCHADE/GEHOORVERLIES VEROORZAKEN. Pas bij gebruik van oortelefoons/hoofdtelefoons het volume aan tot een geschikt niveau, anders kan gehoorbeschadiging optreden.
• LET OP: DE MONITOR KAN OVERVERHITTEN EN UITSCHAKELEN! Als het apparaat automatisch wordt uitgeschakeld, schakel uw monitor dan opnieuw in. Wijzig na het opnieuw opstarten de resolutie en vernieuwingsfrequentie van uw monitor. Raadpleeg de gebruikershandleiding van de grafische kaart voor meer informatie.

Klantenservice

Zie de onderstaande tabel of neem contact op met uw reseller voor technische ondersteuning of productservice.
OPMERKING: U hebt het serienummer van het product nodig.

Beperkte garantie voor Mexico
