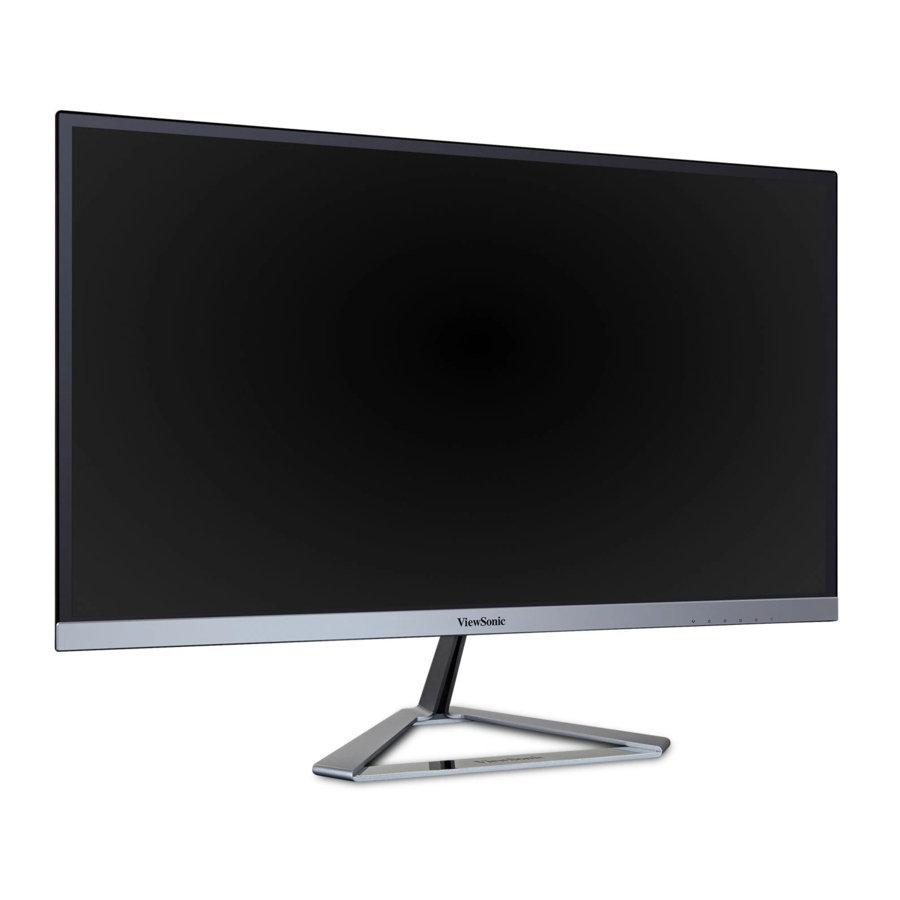

ViewSonic VX2276/VX2276-smhd - Schermhandleiding

Aan de slag

Hartelijk gefeliciteerd met uw aankoop van een ViewSonic^® LCD-scherm.

Bewaar de originele doos en al het verpakkingsmateriaal voor toekomstige verzendingen.
OPMERKING: Het woord "Windows" in deze gebruikershandleiding verwijst naar het Microsoft Windows-besturingssysteem.

Inhoud van de verpakking

Uw LCD-schermpakket bevat:

• LCD-scherm
• Netsnoer
• DVI alleen voor VX2276
• HDMI alleen voor VX2276-smhd
• VGA alleen voor VX2276-smhd
• Snelstartgids

OPMERKING:

• Het INF-bestand zorgt voor compatibiliteit met Windows-besturingssystemen, en het ICM-bestand (Image Color Matching) zorgt voor accurate kleuren op het scherm. ViewSonic raadt u aan zowel de INF- als de ICM-bestanden te installeren.
• De videokabels in uw pakket kunnen variëren afhankelijk van uw land. Neem contact op met uw lokale wederverkoper voor meer informatie.

Snelle installatie

1. Videokabel aansluiten
   • Zorg ervoor dat zowel het LCD-scherm als de computer zijn uitgeschakeld.
   • Verwijder indien nodig de achterpanelen.
   • Sluit de videokabel van het LCD-scherm aan op de computer.
     Macintosh-gebruikers: Modellen ouder dan G3 vereisen een Macintosh-adapter. Bevestig de adapter aan de computer en steek de videokabel in de adapter.
     Neem contact op met de ViewSonic-klantenservice om een ViewSonic^® Macintosh-adapter te bestellen.

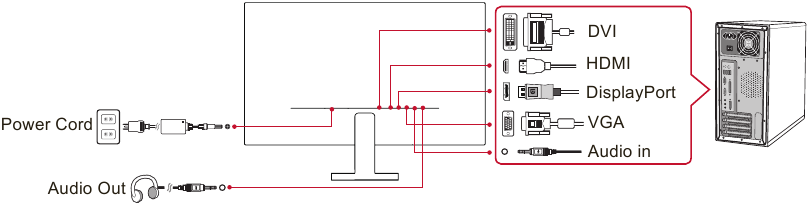

2. Netsnoer aansluiten (en AC/DC-adapter indien vereist)

   OPMERKING:
   HDMI alleen voor VX2276-smhd
   DVI alleen voor VX2276,
   Audio-in / Audio-uit alleen voor VX2276-smhd,
   DisplayPort alleen voor VX2276-smhd
3. LCD-scherm en computer inschakelen
   Schakel het LCD-scherm in en schakel vervolgens de computer in. Deze volgorde (LCD-scherm voor computer) is belangrijk.
4. Windows-gebruikers: Stel de timingmodus in (voorbeeld: 1024x768)
   Raadpleeg de gebruikershandleiding van de grafische kaart voor instructies over het wijzigen van de resolutie en vernieuwingsfrequentie.
5. De installatie is voltooid. Geniet van uw nieuwe ViewSonic LCD-scherm.

Het LCD-scherm gebruiken

De timingmodus instellen

Het instellen van de timingmodus is belangrijk voor het maximaliseren van de kwaliteit van het schermbeeld en het minimaliseren van vermoeide ogen. De timingmodus bestaat uit de resolutie (voorbeeld 1024 x 768) en vernieuwingsfrequentie (of verticale frequentie; voorbeeld 60 Hz). Nadat u de timingmodus hebt ingesteld, gebruikt u de OSD-bedieningselementen (On-Screen Display) om het schermbeeld aan te passen.
Gebruik voor een optimale beeldkwaliteit de aanbevolen timingmodus die specifiek is voor uw LCD-scherm en die op de pagina "Specificatie" staat vermeld.
De timingmodus instellen:

• De resolutie instellen: Ga naar "Vormgeving en personalisatie" via het Configuratiescherm via het Startmenu en stel de resolutie in.
• De vernieuwingsfrequentie instellen: Raadpleeg de gebruikershandleiding van uw grafische kaart voor instructies.

Zorg ervoor dat uw grafische kaart is ingesteld op een verticale vernieuwingsfrequentie van 60 Hz als de aanbevolen instelling voor de meeste LCD-schermen. Het kiezen van een niet-ondersteunde timingmodus kan ertoe leiden dat er geen beeld wordt weergegeven en dat het bericht "Out of Range" (Buiten bereik) op het scherm verschijnt.

OSD- en stroomvergrendelingsinstellingen

• OSD Lock (OSD-vergrendeling): Houd [2] en [3] 10 seconden ingedrukt. Als er op een knop wordt gedrukt, wordt het bericht OSD Locked (OSD vergrendeld) 3 seconden weergegeven.
• OSD Unlock (OSD-ontgrendeling): Houd [2] en [3] nogmaals 10 seconden ingedrukt.
• Power Button Lock (Aan/uit-knop vergrendelen): Houd [2] en [4] 10 seconden ingedrukt. Als op de aan/uit-knop wordt gedrukt, wordt het bericht Power Button Locked (Aan/uit-knop vergrendeld) 3 seconden weergegeven. Met of zonder deze instelling wordt de stroom van uw scherm na een stroomstoring automatisch ingeschakeld wanneer de stroom wordt hersteld.
• Power Button Unlock (Aan/uit-knop ontgrendelen): Houd [2] en [4] nogmaals 10 seconden ingedrukt.

Het schermbeeld aanpassen

Gebruik de knoppen op het bedieningspaneel aan de voorzijde om de OSD-bedieningselementen weer te geven en aan te passen die op het scherm worden weergegeven.

De volgende tips kunnen u helpen uw scherm te optimaliseren:

• Pas de grafische kaart van de computer aan om een aanbevolen timingmodus te ondersteunen (raadpleeg de pagina "Specificaties" voor de aanbevolen instelling die specifiek is voor uw LCD-scherm). Raadpleeg de gebruikershandleiding van de grafische kaart voor instructies over het "wijzigen van de vernieuwingsfrequentie".
• Maak indien nodig kleine aanpassingen met H. POSITION (HORIZ. POSITIE) en V. POSITION (VERT. POSITIE) totdat het schermbeeld volledig zichtbaar is. (De zwarte rand rond de rand van het scherm moet het verlichte "actieve gebied" van het LCD-scherm nauwelijks raken.)

De symbolen van het OSD-menu en het OSD-snelmenu en hun functionele toepassingen worden hieronder vermeld.

	Activeringssymbool om de verschillende modi in te schakelen bij het bedienen van het menusysteem.
	Activeringssymbool om de gewenste functie die is geselecteerd af te sluiten, terug te gaan of te deactiveren.
	Bladert door menu-opties en past de monitorbediening aan.
	Symbool dat wordt gebruikt om terug te gaan of terug te keren naar het eerder geselecteerde menu
	Selectieknop voor informatie snelkoppeling, die gebruikers toegang geeft tot de informatie van de monitor die momenteel in gebruik is.
	Hoofdmenupictogram waarmee gebruikers toegang hebben tot het hoofdmenu. Houd het pictogram een paar seconden ingedrukt om het hoofdmenu uit te schakelen
	Linker- en rechterpictogrammen schakelen uw geselecteerde keuze horizontaal.
	OSD-snelmenuselector, die de momenteel geselecteerde functie verhoogt of verlaagt
	De Energiemeter geeft in realtime het percentage van het maximale energieverbruik van de monitor weer.

Bedieningselementen hoofdmenu

Pas de menu-items aan met behulp van de omhoog ▲ en omlaag ▼ knoppen.
OPMERKING: Controleer de hoofdmenu-items op uw LCD-OSD en raadpleeg de uitleg van het hoofdmenu hieronder.

Uitleg van het hoofdmenu

OPMERKING: De hoofdmenu-items die in dit gedeelte worden vermeld, geven de hele hoofdmenu-items van alle modellen aan. Raadpleeg de hoofdmenu-items van uw LCD-OSD voor de werkelijke hoofdmenu-details die overeenkomen met uw product.

Energiebeheer

Dit product gaat naar de slaap-/uit-modus met een zwart scherm en vermindert het energieverbruik binnen 5 minuten als er geen signaalinvoer is.

Specificaties

1. Macintosh-computers ouder dan G3 vereisen een ViewSonic^® Macintosh-adapter. Neem contact op met ViewSonic om een adapter te bestellen.
2. Stel de grafische kaart in uw computer niet in om deze timingmodus te overschrijden; dit kan leiden tot permanente schade aan het LCD-scherm.
3. Gebruik alleen de stroomadapter van ViewSonic^® of een geautoriseerde bron.

Het lcd-scherm reinigen

• ZORG ERVOOR DAT HET LCD-SCHERM IS UITGESCHAKELD.
• SPUIT OF GIET NOOIT VLOEISTOF RECHTSTREEKS OP HET SCHERM OF DE BEHUIZING.

Om het scherm te reinigen:

1. Veeg het scherm af met een schone, zachte, pluisvrije doek. Hiermee verwijdert u stof en andere deeltjes.
2. Als het scherm nog niet schoon is, breng dan een kleine hoeveelheid glasreiniger zonder ammoniak en alcohol aan op een schone, zachte, pluisvrije doek en veeg het scherm af.

Om de behuizing te reinigen:

1. Gebruik een zachte, droge doek.
2. Als de behuizing nog niet schoon is, breng dan een kleine hoeveelheid mild, niet-schurend schoonmaakmiddel zonder ammoniak en alcohol aan op een schone, zachte, pluisvrije doek en veeg het oppervlak af.

Disclaimer

• ViewSonic^® raadt het gebruik van reinigingsmiddelen met ammoniak of alcohol op het lcd-scherm of de behuizing af. Van sommige chemische reinigingsmiddelen is gemeld dat ze het scherm en/of de behuizing van het lcd-scherm beschadigen.
• ViewSonic is niet aansprakelijk voor schade die voortvloeit uit het gebruik van reinigingsmiddelen met ammoniak of alcohol.

Probleemoplossing

Geen stroom

• Zorg ervoor dat de aan/uit-knop (of schakelaar) op AAN staat.
• Zorg ervoor dat het netsnoer stevig is aangesloten op het lcd-scherm.
• Steek een ander elektrisch apparaat (zoals een radio) in het stopcontact om te controleren of het stopcontact de juiste spanning levert.

Stroom is AAN, maar geen schermbeeld

• Zorg ervoor dat de videokabel die bij het lcd-scherm is geleverd, stevig is bevestigd aan de video-uitgang aan de achterkant van de computer. Als het andere uiteinde van de videokabel niet permanent aan het lcd-scherm is bevestigd, bevestig het dan stevig aan het lcd-scherm.
• Pas de helderheid en het contrast aan.
• Als u een Macintosh gebruikt die ouder is dan G3, hebt u een Macintosh-adapter nodig

Verkeerde of afwijkende kleuren

• Als er kleuren (rood, groen of blauw) ontbreken, controleer dan de videokabel om er zeker van te zijn dat deze stevig is aangesloten. Losse of gebroken pinnen in de kabelconnector kunnen een onjuiste verbinding veroorzaken.
• Sluit het lcd-scherm aan op een andere computer.
• Als u een oudere grafische kaart hebt, neem dan contact op met ViewSonic^® voor een niet-DDC-adapter.

Bedieningsknoppen werken niet

• Druk slechts op één knop tegelijk.

Klantenondersteuning

Zie de onderstaande tabel of neem contact op met uw reseller voor technische ondersteuning of productservice.
OPMERKING: u hebt het serienummer van het product nodig.

Voorzichtigheidsmaatregelen en waarschuwingen

1. Lees deze instructies volledig door voordat u de apparatuur gebruikt.
2. Bewaar deze instructies op een veilige plaats.
3. Neem alle waarschuwingen in acht en volg alle instructies op.
4. Ga op minimaal 45 cm afstand van het LCD-scherm zitten.
5. Behandel het LCD-scherm altijd met zorg wanneer u het verplaatst.
6. Verwijder nooit de achterklep. Dit LCD-scherm bevat onderdelen met een hoge spanning. U kunt ernstig letsel oplopen als u ze aanraakt.
7. Gebruik deze apparatuur niet in de buurt van water.

   Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.
8. Vermijd het blootstellen van het LCD-scherm aan direct zonlicht of een andere warmtebron. Richt het LCD-scherm weg van direct zonlicht om verblinding te verminderen.
9. Reinig met een zachte, droge doek. Als verdere reiniging nodig is, raadpleegt u "Het reinigen van het scherm" in deze handleiding voor verdere instructies.
10. Vermijd het aanraken van het scherm. Huidoliën zijn moeilijk te verwijderen.
11. Wrijf niet over het LCD-paneel en oefen er geen druk op uit, omdat dit het scherm permanent kan beschadigen.
12. Blokkeer geen ventilatieopeningen. Installeer de apparatuur in overeenstemming met de instructies van de fabrikant.
13. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
14. Plaats het LCD-scherm in een goed geventileerde ruimte. Plaats niets op het LCD-scherm dat warmteafvoer verhindert.
15. Plaats geen zware voorwerpen op het LCD-scherm, de videokabel of het netsnoer.
16. Als er rook, een abnormaal geluid of een vreemde geur aanwezig is, schakel dan onmiddellijk het LCD-scherm uit en neem contact op met uw dealer of ViewSonic. Het is gevaarlijk om het LCD-scherm te blijven gebruiken.
17. Probeer niet de veiligheidsvoorschriften van de gepolariseerde stekker of aardingsstekker te omzeilen. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een aardingsstekker heeft twee pennen en een derde aardingspen. De brede pen en de derde pen zijn bedoeld voor uw veiligheid. Als de stekker niet in uw stopcontact past, raadpleeg dan een elektricien voor vervanging van het stopcontact.
18. Verwijder de aardingspen NIET bij het aansluiten op een stopcontact. Zorg ervoor dat de aardingspennen NOOIT WORDEN VERWIJDERD.
19. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij de stekker en het punt waar het uit de apparatuur komt. Zorg ervoor dat het stopcontact zich in de buurt van de apparatuur bevindt, zodat deze gemakkelijk toegankelijk is.
20. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
21. Gebruik alleen de kar, standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of die bij de apparatuur is verkocht. Als er een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparatuurcombinatie om letsel door omvallen te voorkomen.

22. Koppel deze apparatuur los als deze lange tijd niet wordt gebruikt.
23. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer de unit op enigerlei wijze is beschadigd, bijvoorbeeld: als het netsnoer of de stekker is beschadigd, als er vloeistof op de unit is gemorst of er voorwerpen in de unit zijn gevallen, als de unit is blootgesteld aan regen of vocht, of als de unit niet normaal werkt of is gevallen.
24. Het gebruik van andere dan de gespecificeerde hoofdtelefoons of oortelefoons kan leiden tot gehoorverlies als gevolg van overmatige geluidsdruk.
