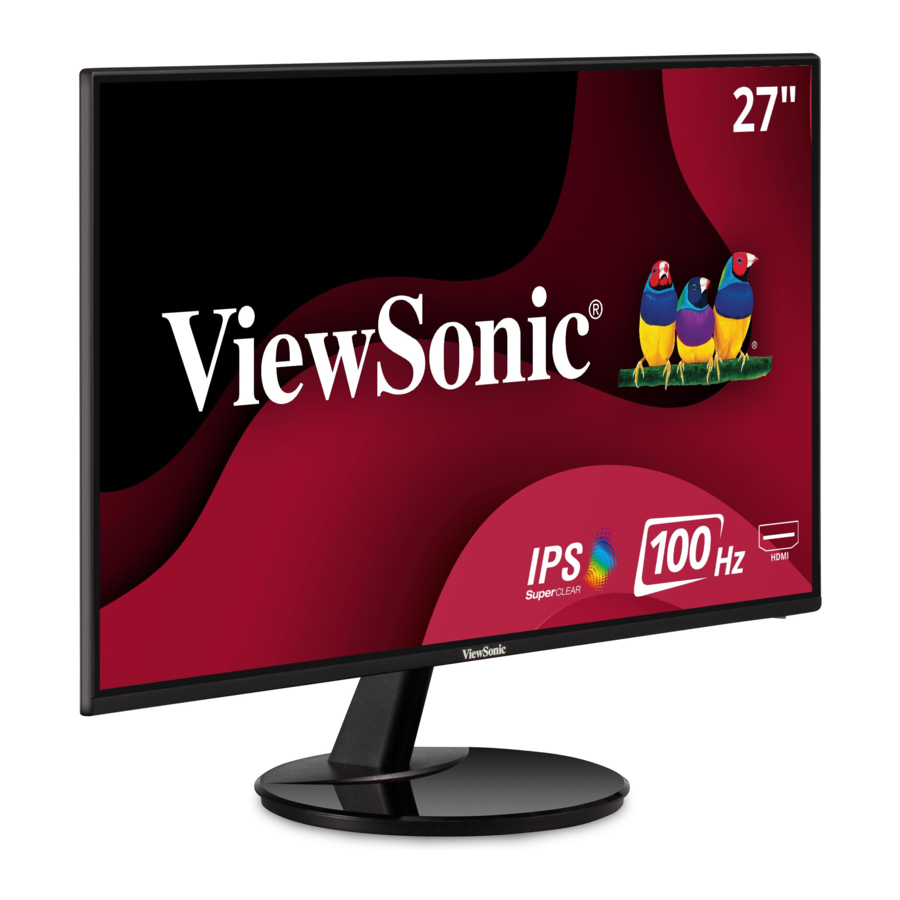

ViewSonic VA2759-smh (VS18564) Handleiding

Inleiding

Als een wereldwijd toonaangevende leverancier van visuele oplossingen, is ViewSonic® toegewijd aan het overtreffen van de wereldwijde verwachtingen voor technologische evolutie, innovatie en eenvoud. Bij ViewSonic® geloven we dat onze producten het potentieel hebben om een positieve impact te hebben in de wereld, en we zijn ervan overtuigd dat het ViewSonic®-product dat u hebt gekozen u goed van dienst zal zijn.

Inhoud van de verpakking

• Monitor
• Stroomkabel
• Videokabel
• Snelstartgids

OPMERKING: Het netsnoer en de videokabels die in uw pakket zijn opgenomen, kunnen variëren afhankelijk van uw land. Neem contact op met uw lokale verkoper voor meer informatie.

Productoverzicht

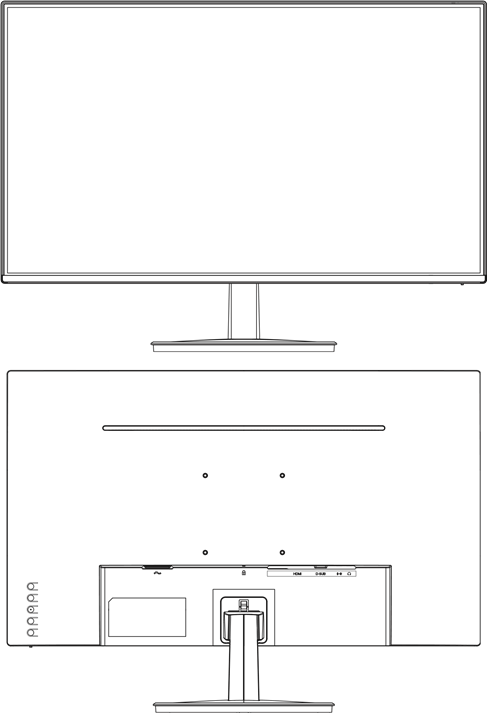

Voor- en achteraanzicht

I/O-poorten

1. AC IN
2. HDMI 1.4
3. VGA
4. Audio In
5. Audio Out

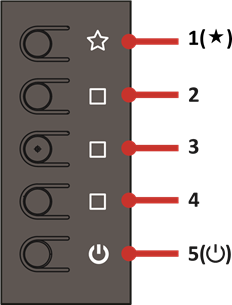

OPMERKING: Voor meer informatie over de 1()/2/3/4/5() toets en de functies ervan, zie "Sneltoetsen".

Eerste installatie

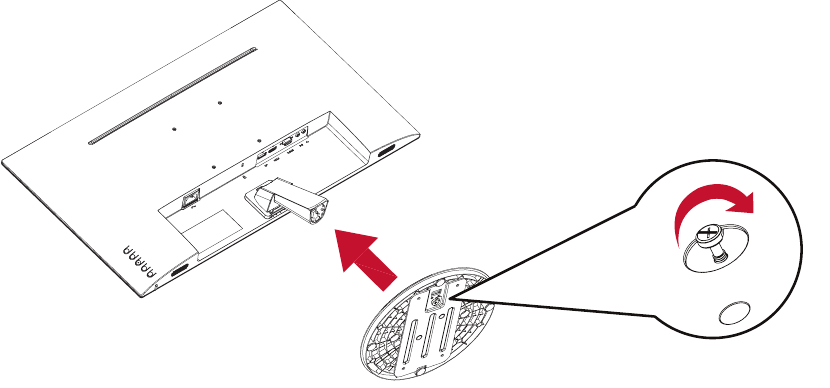

De standaard installeren

OPMERKING: Plaats het apparaat altijd op een vlakke, stabiele ondergrond. Als u dit niet doet, kan het apparaat vallen en het apparaat beschadigen en/of leiden tot persoonlijk letsel.

Wandmontage
OPMERKING: Gebruik alleen UL-gecertificeerde wandmontagekits.

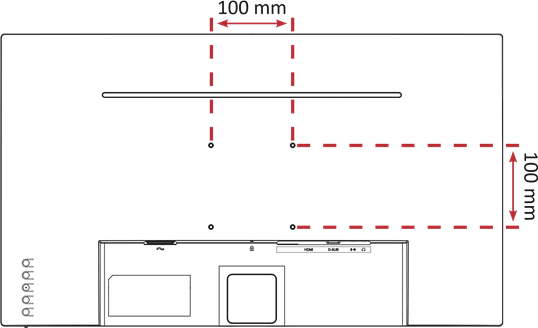

Raadpleeg de onderstaande tabel voor de standaardafmetingen voor wandmontagekits.

OPMERKING: Wandmontagekits worden apart verkocht. Neem contact op met ViewSonic® of uw lokale dealer om een wandmontagekit te verkrijgen.

1. Schakel het apparaat uit en ontkoppel alle kabels.
2. Plaats het apparaat op een vlakke, stabiele ondergrond met het scherm naar beneden.

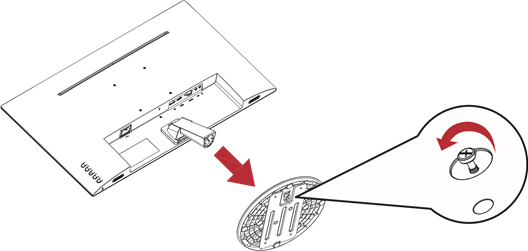

3. Verwijder de monitorvoet.

4. Bevestig de montagebeugel aan de VESA-montagegaten aan de achterkant van het apparaat. Zet hem vervolgens vast met vier (4) schroeven (M4 x 10 mm).
5. Volg de instructies die bij de wandmontagekit worden geleverd om de monitor aan de muur te bevestigen.

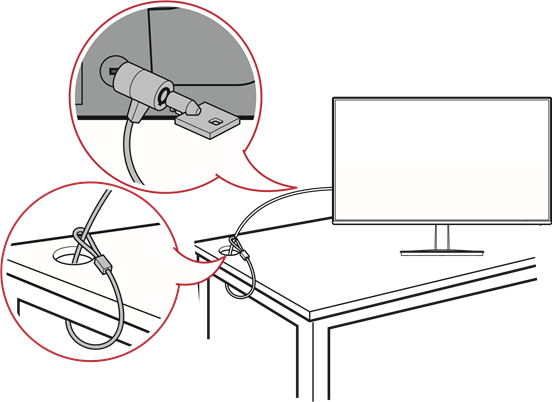

De beveiligingssleuf gebruiken
Om te voorkomen dat het apparaat wordt gestolen, gebruikt u een beveiligingssleufvergrendeling om het apparaat aan een vast object te bevestigen.
Daarnaast kan het vastmaken van de monitor aan een muur of een vast object met behulp van een beveiligingskabel helpen het gewicht van de monitor te ondersteunen om te voorkomen dat de monitor omvalt.
Hieronder volgt een voorbeeld van het instellen van een beveiligingssleufvergrendeling op een tafel.

Verbindingen maken

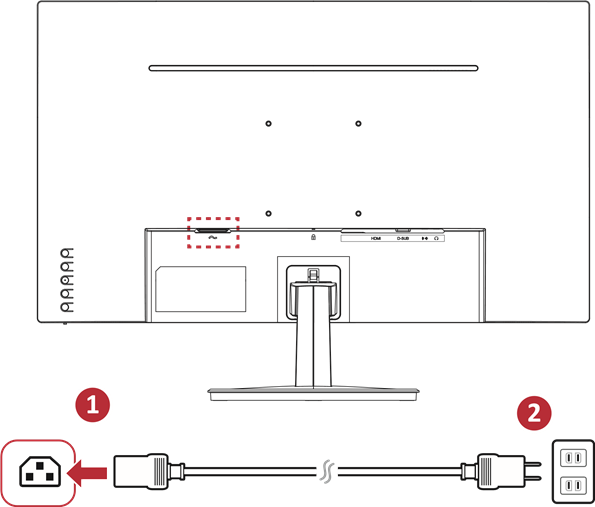

Aansluiten op stroom

1. Sluit het netsnoer aan op de AC IN-aansluiting aan de achterkant van het apparaat.
2. Sluit de stekker van het netsnoer aan op een stopcontact.

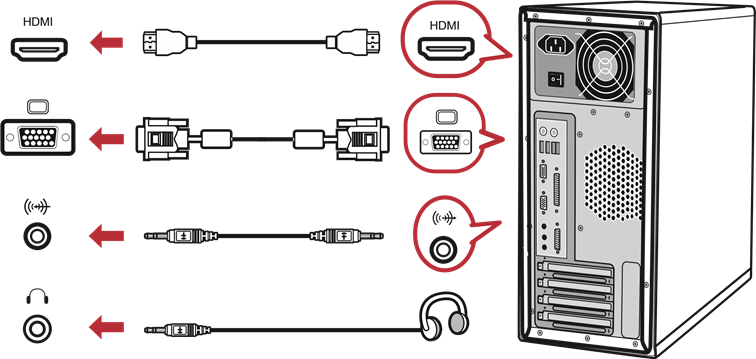

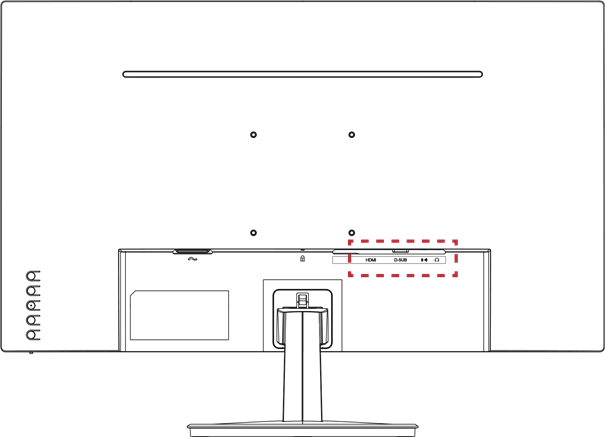

Externe apparaten aansluiten

De monitor gebruiken

De kijkhoek aanpassen

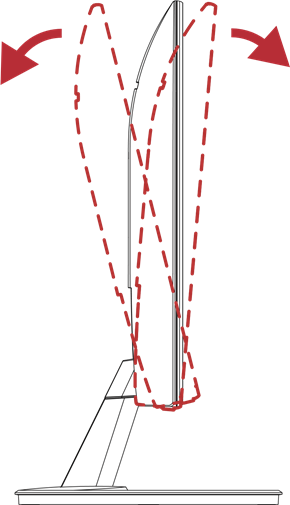

Kantelhoek aanpassen
Kantel de monitor voorwaarts of achterwaarts naar de gewenste kijkhoek (-5˚ tot 20˚).

OPMERKING: Ondersteun bij het aanpassen de standaard stevig met één hand terwijl u de monitor met de andere hand voorwaarts of achterwaarts kantelt.

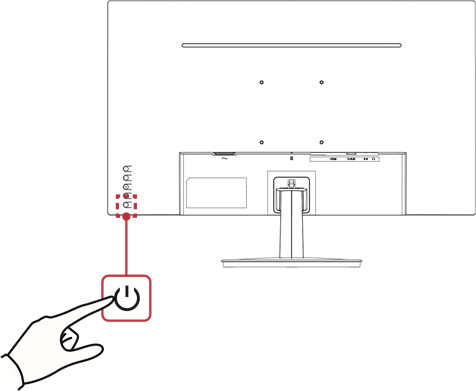

Het apparaat in-/uitschakelen

1. Steek de stekker van het netsnoer in een stopcontact.
2. Druk op de Power (Aan/uit)-knop om de monitor in te schakelen.
3. Om de monitor uit te schakelen, drukt u nogmaals op de Power (Aan/uit)-knop.

OPMERKING: De monitor verbruikt nog steeds stroom zolang het netsnoer op het stopcontact is aangesloten. Als de monitor lange tijd niet wordt gebruikt, dient u de stekker uit het stopcontact te trekken.

De bedieningspaneeltoetsen gebruiken
Gebruik de bedieningspaneeltoetsen om toegang te krijgen tot het Quick Menu, Hot Keys te activeren, door het On-Screen Display (OSD)-menu te navigeren en de instellingen te wijzigen.

Quick Menu
Druk op de toets 1() om het Quick Menu te activeren.

OPMERKING: Volg de toetsaanwijzing die onder aan het scherm verschijnt om de optie te selecteren of aanpassingen aan te brengen.

Menu	Beschrijving
ViewMode	Selecteer een van de vooraf ingestelde kleurinstellingen.
Volume	Pas het niveau aan of demp het volume.
Contrast/Brightness	Pas het contrast of de helderheid aan.
Input Select	Selecteer de invoerbron.
Exit	Verlaat het Quick Menu.

Hot Keys
Wanneer het On-Screen Display (OSD)-menu is uitgeschakeld, kunt u snel toegang krijgen tot speciale functies met behulp van de bedieningspaneeltoetsen.

Toets	Beschrijving
1() + 2	Houd de toetsen ingedrukt om het OSD-menu te vergrendelen/ontgrendelen. Wanneer het menu op het scherm verschijnt, houdt u beide toetsen 10 seconden ingedrukt om het OSD-menu te vergrendelen/ontgrendelen. Als het OSD-menu is vergrendeld, verschijnt het onderstaande bericht op het scherm:
2 + 3	Houd de toetsen ingedrukt om de Power (Aan/uit)-knop te vergrendelen/ontgrendelen. Wanneer het menu op het scherm verschijnt, houdt u beide toetsen 10 seconden ingedrukt om de Power (Aan/uit)-knop te vergrendelen/ontgrendelen. Als de Power (Aan/uit)-knop is vergrendeld, verschijnt het onderstaande bericht op het scherm:
3 + 4	Druk op de toetsen om het opstartscherm weer te geven/te verbergen wanneer het apparaat wordt ingeschakeld.

De instellingen configureren
Algemene bewerkingen

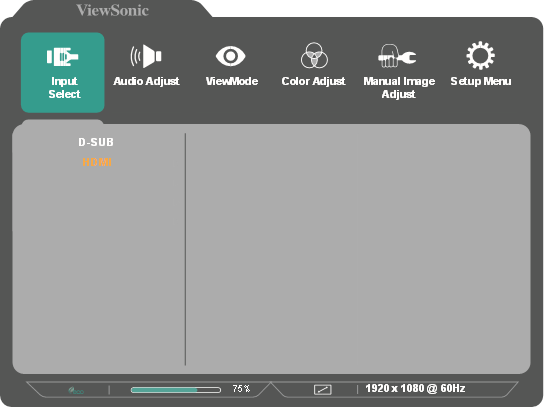

1. Druk op de toets 2/3/4 om het On-Screen Display (OSD)-menu weer te geven.

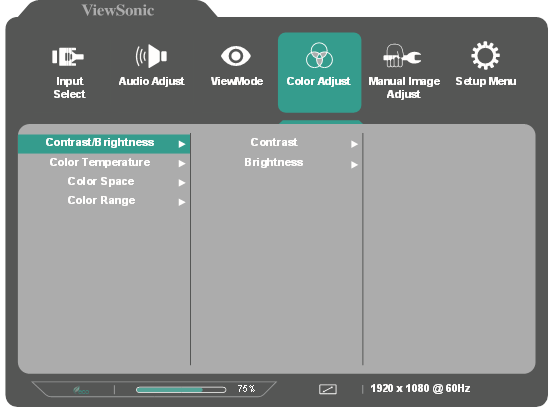

2. Druk op de toets 1() of 2 om het hoofdmenu te selecteren. Druk vervolgens op de toets 3 om het geselecteerde menu te openen.

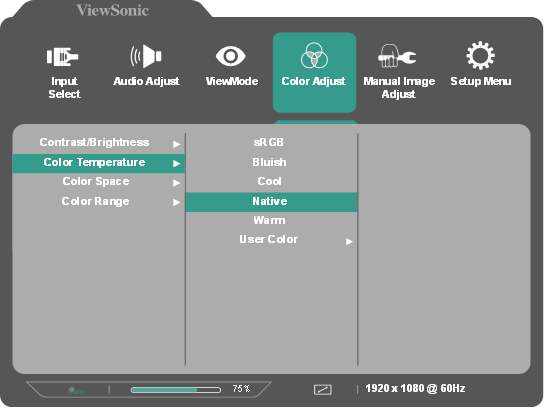

3. Druk op de toets 1() of 2 om de gewenste menuoptie te selecteren. Druk vervolgens op de toets 3 om het submenu te openen.

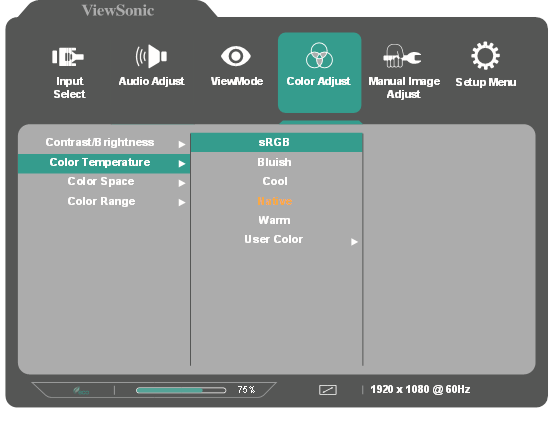

4. Druk op de toets 1() of 2 om de instelling aan te passen/selecteren. Druk vervolgens op de toets 3 om te bevestigen.
   OPMERKING: Voor bepaalde menuoptie-aanpassingen hoeft de gebruiker niet op de toets 3 te drukken om de selectie te bevestigen. Volg de toetsaanwijzing om de optie te selecteren of aanpassingen aan te brengen.

5. Druk op de toets 4 om terug te keren naar het vorige scherm.
   OPMERKING: Om het OSD-menu te verlaten, drukt u op de toets 5().

On-Screen Display (OSD)-menustructuur

Specificaties

¹Stel de grafische kaart in uw computer niet zo in dat deze deze timingmodi overschrijdt; dit kan leiden tot permanente schade aan het display.
²Gebruik alleen de stroomadapter van ViewSonic® of een geautoriseerde bron.
³ De testconditie volgt de EEI-normen.

Verklarende woordenlijst

OPMERKING: Sommige termen zijn mogelijk niet van toepassing op uw monitor.

1. Geavanceerde DCR
   Geavanceerde DCR-technologie detecteert automatisch het beeldsignaal en regelt op intelligente wijze de helderheid en kleur van de achtergrondverlichting om het vermogen te verbeteren om het zwart zwarter te maken in een donkere scène en het wit witter te maken in een heldere omgeving.
   Audio aanpassen
   Past het volume aan, dempt het geluid of schakelt tussen ingangen als u meer dan één bron hebt.
   Automatische detectie
   Als de huidige invoerbron geen signaal heeft, schakelt de monitor automatisch over naar de volgende invoeroptie. Deze functie is op sommige modellen standaard uitgeschakeld.
   Automatische beeldaanpassing
   Past automatisch de grootte en het midden aan en stemt het videosignaal fijn af om golvingen en vervorming te elimineren.
2. Helderheid
   Past de zwarte achtergrondniveaus van het schermbeeld aan.
3. Kleuraanpassing
   Biedt verschillende kleuraanpassingsmodi om de kleurinstellingen aan te passen aan de behoeften van de gebruiker.
   Kleurruimte
   Hiermee kunnen gebruikers kiezen welke kleurruimte ze willen gebruiken voor de kleuruitvoer van de monitor (RGB, YUV).
   Kleurtemperatuur
   Hiermee kunnen gebruikers specifieke kleurtemperatuurinstellingen selecteren om hun kijkervaring verder aan te passen.

   Standaard paneel	Originele paneelstatus
   sRGB	Standaard kleurruimte gebruikt voor het Windows-systeem.
   Blauwachtig	Stel de kleurtemperatuur in op 9300K.
   Koel	Stel de kleurtemperatuur in op 7500K.
   Native	Standaard kleurtemperatuur. Aanbevolen voor algemeen gebruik.
   Warm	Stel de kleurtemperatuur in op 5000K.


   Contrast
   Past het verschil aan tussen de achtergrond van de afbeelding (zwartniveau) en de voorgrond (witniveau).

9. Informatie
   Geeft de timingmodus (videosignaalinvoer) weer die afkomstig is van de grafische kaart in de computer, het LCD-modelnummer, het serienummer en de ViewSonic®-website-URL. Raadpleeg de gebruikershandleiding van uw grafische kaart voor instructies over het wijzigen van de resolutie en de vernieuwingsfrequentie (verticale frequentie).
   OPMERKING: VESA 1024 x 768 @ 60Hz betekent bijvoorbeeld dat de resolutie 1024 x 768 is en de vernieuwingsfrequentie 60Hz.
   Ingangsselectie
   Schakelt tussen de verschillende invoeropties die beschikbaar zijn voor de monitor.

13. Handmatige beeldaanpassing
    Geeft het menu "Handmatige beeldaanpassing" weer. U kunt handmatig een verscheidenheid aan aanpassingen van de beeldkwaliteit instellen.
    Geheugenoproep
    Zet de aanpassingen terug naar de fabrieksinstellingen als het display werkt in een in de fabriek ingestelde timingmodus die wordt vermeld in de "Specificaties" van deze handleiding.
    OPMERKING:

• (Uitzondering) Deze bediening heeft geen invloed op wijzigingen die zijn aangebracht in de instelling "Taal selecteren" of "Stroomvergrendeling".
• Geheugenoproep is de standaard displayconfiguratie en instellingen zoals geleverd. Geheugenoproep is de instelling waarin het product in aanmerking komt voor ENERGY STAR®. Alle wijzigingen in de standaard displayconfiguratie en instellingen zoals geleverd, zouden het energieverbruik veranderen en kunnen het energieverbruik verhogen tot boven de limieten die vereist zijn voor ENERGY STAR®-kwalificatie, indien van toepassing. ENERGY STAR® is een reeks richtlijnen voor energiebesparing die zijn uitgegeven door het U.S. Environmental Protection Agency (EPA). ENERGY STAR® is een gezamenlijk programma van het U.S. Environmental Protection Agency en het U.S. Department of Energy dat ons allemaal helpt geld te besparen en het milieu te beschermen door middel van energiezuinige producten en praktijken.


15. overscan
    Verwijst naar een bijgesneden afbeelding op het scherm van uw monitor. Een instelling op uw monitor zoomt in op filminhoud, zodat u de buitenste randen van de film niet kunt zien.
16. Aan/uit-knop
    Onder de optie Power Button (Aan/uit-knop) kunnen gebruikers kiezen uit "Power Off" (Uitschakelen) en "Screen Off" (Scherm uit) om te bepalen wat er gebeurt wanneer de gebruiker op de aan/uit-knop op de monitor drukt.
    Power Off
    Als u op de aan/uit-knop drukt, wordt de monitor normaal uitgeschakeld. Dit is de standaardwerking.
    Screen Off
    Als u op de aan/uit-knop drukt, wordt alleen de achtergrondverlichting/het scherm uitgeschakeld. Daarom wordt de monitorvolgorde niet gewijzigd bij gebruik van meerdere uitgebreide monitoren via DisplayPort/HDMI.

18. Terugroepen
    Reset de ViewMode-monitorinstellingen.
    Resolutiemelding
    De melding vertelt gebruikers dat de huidige weergavesolresolutie niet de juiste native resolutie is. Deze melding verschijnt in het scherm met weergave-instellingen bij het instellen van de weergavesolresolutie.
    Reactietijd
    Past de reactietijd aan, waardoor vloeiende beelden ontstaan zonder strepen, vervaging of ghosting. Een lage reactietijd is perfect voor de meest grafisch-intensieve gaming en biedt een geweldige visuele kwaliteit tijdens het kijken naar sport of actiefilms.
19. Setupmenu
    Past de instellingen van het OSD-menu (On-Screen Display) aan. Veel van deze instellingen kunnen schermmeldingen activeren, zodat gebruikers het menu niet opnieuw hoeven te openen.
    Scherpte
    Past de beeldkwaliteit van de monitor aan.

22. ViewMode
    De unieke ViewMode-functie van ViewSonic biedt de presets "Game", "Movie", "Web", "Text", "MAC" en "Mono". Deze presets zijn speciaal ontworpen om een geoptimaliseerde kijkervaring te bieden voor verschillende schermtoepassingen.

Probleemoplossing

Dit gedeelte beschrijft enkele veelvoorkomende problemen die u kunt ondervinden bij het gebruik van de monitor.

Onderhoud

Algemene voorzorgsmaatregelen

• Zorg ervoor dat de monitor is uitgeschakeld en dat de stroomkabel is losgekoppeld van het stopcontact.
• Spuit of giet nooit vloeistof rechtstreeks op het scherm of de behuizing.
• Behandel de monitor met zorg, want een donkergekleurde monitor kan, indien bekrast, duidelijker vlekken vertonen dan een lichter gekleurde monitor.

Het scherm reinigen

• Veeg het scherm af met een schone, zachte, pluisvrije doek. Dit verwijdert stof en andere deeltjes.
• Als het scherm nog steeds niet schoon is, breng dan een kleine hoeveelheid niet-ammoniak, niet-alcoholische glasreiniger aan op een schone, zachte, pluisvrije doek; veeg vervolgens het scherm af.

De behuizing reinigen

• Gebruik een zachte, droge doek.
• Als de behuizing nog steeds niet schoon is, breng dan een kleine hoeveelheid niet-ammoniak, niet-alcoholische, milde, niet-schurende reiniger aan op een schone, zachte, pluisvrije doek en veeg vervolgens het oppervlak af.

Veiligheidsvoorschriften

Lees de volgende Veiligheidsvoorschriften voordat u het apparaat gaat gebruiken.

• Bewaar deze gebruikershandleiding op een veilige plaats voor latere raadpleging.
• Lees alle waarschuwingen en volg alle instructies.
• Ga op minstens 45 cm (18") afstand van het apparaat zitten.
• Laat minstens 10 cm (4") vrije ruimte rond het apparaat om een goede ventilatie te garanderen.
• Plaats het apparaat in een goed geventileerde ruimte. Plaats niets op het apparaat dat de warmteafvoer verhindert.
• Gebruik het apparaat niet in de buurt van water. Stel het apparaat niet bloot aan vocht om het risico op brand of elektrische schokken te verminderen.
• Vermijd het blootstellen van het apparaat aan direct zonlicht of andere bronnen van aanhoudende hitte.
• Installeer het niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die de temperatuur van het apparaat tot gevaarlijke niveaus kunnen verhogen.
• Gebruik een zachte, droge doek om de buitenbehuizing te reinigen. Raadpleeg het hoofdstuk "Onderhoud" voor meer informatie.
• Er kan olie op het scherm komen als u het aanraakt. Raadpleeg het hoofdstuk "Onderhoud" om de vette plekken op het scherm te reinigen.
• Raak het schermoppervlak niet aan met scherpe of harde voorwerpen, omdat dit het scherm kan beschadigen.
• Wees voorzichtig om het apparaat niet te laten vallen of ergens tegenaan te stoten wanneer u het verplaatst.
• Plaats het apparaat niet op een oneffen of onstabiele ondergrond. Het apparaat kan omvallen, wat kan leiden tot letsel of een storing.
• Plaats geen zware voorwerpen op het apparaat of de aansluitkabels.
• Als er rook, een abnormaal geluid of een vreemde geur aanwezig is, schakel het apparaat dan onmiddellijk uit en neem contact op met uw dealer of ViewSonic®. Het is gevaarlijk om het apparaat te blijven gebruiken.
• Probeer de veiligheidsvoorzieningen van de gepolariseerde of geaarde stekker niet te omzeilen. Een gepolariseerde stekker heeft twee pinnen, waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin en de derde pin zijn bedoeld voor uw veiligheid. Als de stekker niet in uw stopcontact past, schaf dan een adapter aan en probeer niet om de stekker in het stopcontact te forceren.
• Verwijder de aardingspin NIET bij het aansluiten op een stopcontact. Zorg ervoor dat de aardingspinnen NOOIT WORDEN VERWIJDERD.
• Bescherm het netsnoer tegen betreden of beknelling, vooral bij de stekker en op het punt waar het uit de apparatuur komt. Zorg ervoor dat het stopcontact zich in de buurt van de apparatuur bevindt, zodat het gemakkelijk toegankelijk is.
• Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.

• Wanneer een wagen wordt gebruikt, gebruik deze dan met voorzichtigheid bij het verplaatsen van de combinatie wagen/apparatuur om letsel door omvallen te voorkomen.
• Koppel de stekker los van het stopcontact als het apparaat gedurende langere tijd niet wordt gebruikt.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals:
  • als het netsnoer of de stekker is beschadigd
  • als er vloeistof op het apparaat is gemorst of er voorwerpen in het apparaat zijn gevallen
  • als het apparaat is blootgesteld aan vocht
  • als het apparaat niet normaal werkt of is gevallen
• LET OP: LANGDURIG LUISTEREN VIA OOR-/HOOFDTELEFOONS OP EEN HOOG VOLUME KAN GEHOORSCHADE/GEHOORVERLIES VEROORZAKEN. Stel bij gebruik van oortjes/hoofdtelefoons het volume in op een passend niveau, anders kan er gehoorschade optreden.
• LET OP: DE MONITOR KAN OVERVERHIT RAKEN EN UITSCHAKELEN! Als het apparaat automatisch wordt uitgeschakeld, schakel uw monitor dan opnieuw in. Wijzig na het opnieuw opstarten de resolutie en vernieuwingsfrequentie van uw monitor. Raadpleeg de gebruikershandleiding van de grafische kaart voor meer informatie
