ViewSonic VX2476, VX2476-smhd, VX2476-shd - Schermhandleiding

Aan de slag

Gefeliciteerd met uw aankoop van een ViewSonic^® LCD-scherm.

Bewaar de originele doos en al het verpakkingsmateriaal voor toekomstige verzending.
LET OP: Het woord "Windows" in deze gebruikershandleiding verwijst naar het Microsoft Windows-besturingssysteem.

Inhoud van de verpakking

Uw LCD-schermpakket bevat:

• LCD-scherm
• Stroomkabel
• DVI alleen voor VX2476
• HDMI alleen voor VX2476-smhd/VX2476-shd
• VGA alleen voor VX2476-smhd
• Snelstartgids

LET OP:

• Het INF-bestand zorgt voor compatibiliteit met Windows-besturingssystemen en het ICM-bestand (Image Color Matching) zorgt voor nauwkeurige kleuren op het scherm. ViewSonic raadt u aan zowel de INF- als de ICM-bestanden te installeren.
• De videokabels in uw pakket kunnen variëren, afhankelijk van uw land. Neem contact op met uw lokale wederverkoper voor meer informatie.

Snelle installatie

1. Videokabel aansluiten
   • Zorg ervoor dat zowel het LCD-scherm als de computer zijn uitgeschakeld.
   • Verwijder indien nodig de achterpanelen.
   • Sluit de videokabel van het LCD-scherm aan op de computer.

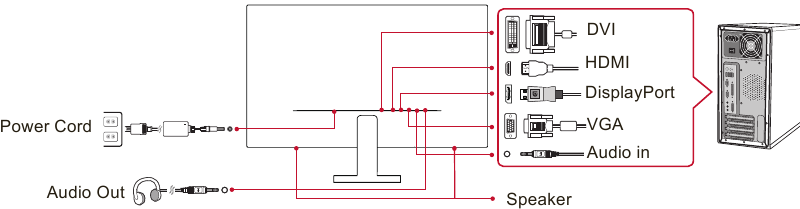

2. Sluit het netsnoer aan (en de AC/DC-adapter indien nodig)

   LET OP: DVI alleen voor VX2476, HDMI alleen voor VX2476-smhd/VX2476-shd, DisplayPort alleen voor VX2476-smhd/VX2476-shd, Audio in alleen voor VX2476-smhd, Audio uit alleen voor VX2476-smhd/VX2476-shd
3. Schakel het LCD-scherm en de computer in
   Schakel eerst het LCD-scherm in en vervolgens de computer. Deze volgorde (LCD-scherm voor de computer) is belangrijk.
4. Windows-gebruikers: Stel de timing-modus in (voorbeeld: 1024x768)
   Raadpleeg de gebruikershandleiding van de grafische kaart voor instructies over het wijzigen van de resolutie en vernieuwingsfrequentie.
5. De installatie is voltooid. Geniet van uw nieuwe ViewSonic LCD-scherm.

Hardware-installatie

1. Procedure voor het bevestigen van de voet

2. Procedure voor het verwijderen van de voet


Het LCD-scherm gebruiken

De timing-modus instellen

Het instellen van de timing-modus is belangrijk om de kwaliteit van het schermbeeld te maximaliseren en de belasting van de ogen te minimaliseren. De timing-modus bestaat uit de resolutie (voorbeeld 1024 x 768) en vernieuwingsfrequentie (of verticale frequentie; voorbeeld 60 Hz). Na het instellen van de timing-modus gebruikt u de OSD-bedieningselementen (On-Screen Display) om het schermbeeld aan te passen.
Gebruik voor een optimale beeldkwaliteit de aanbevolen timing-modus die specifiek is voor uw LCD-scherm en die wordt vermeld op de pagina "Specificatie".
De timing-modus instellen:

• De resolutie instellen: Open "Vormgeving en persoonlijke instellingen" via het Configuratiescherm via het Startmenu en stel de resolutie in.
• De vernieuwingsfrequentie instellen: Raadpleeg de gebruikershandleiding van uw grafische kaart voor instructies.

Zorg ervoor dat uw grafische kaart is ingesteld op een verticale vernieuwingsfrequentie van 60 Hz als de aanbevolen instelling voor de meeste LCD-schermen. Het kiezen van een niet-ondersteunde timing-modus kan ertoe leiden dat er geen beeld wordt weergegeven en dat er een bericht "Buiten bereik" op het scherm verschijnt.

OSD- en stroomvergrendelingsinstellingen

• OSD-vergrendeling: Houd [2] en [3] 10 seconden ingedrukt. Als er op een knop wordt gedrukt, wordt het bericht OSD Locked gedurende 3 seconden weergegeven.
• OSD-ontgrendeling: Houd [2] en [3] nogmaals 10 seconden ingedrukt.
• Aan/uit-knop vergrendelen: Houd [2] en [4] 10 seconden ingedrukt. Als de aan/uit-knop wordt ingedrukt, wordt het bericht Power Button Locked gedurende 3 seconden weergegeven. Met of zonder deze instelling wordt het scherm na een stroomstoring automatisch ingeschakeld wanneer de stroom is hersteld.
• Aan/uit-knop ontgrendelen: Houd [2] en [4] nogmaals 10 seconden ingedrukt.

Het schermbeeld aanpassen

Gebruik de knoppen op het bedieningspaneel aan de voorkant om de OSD-bedieningselementen weer te geven en aan te passen die op het scherm worden weergegeven.

De volgende tips kunnen u helpen uw scherm te optimaliseren:

• Pas de grafische kaart van de computer aan om een aanbevolen timing-modus te ondersteunen (raadpleeg de pagina "Specificaties" voor de aanbevolen instelling die specifiek is voor uw LCD-scherm). Raadpleeg de gebruikershandleiding van de grafische kaart voor instructies over het "wijzigen van de vernieuwingsfrequentie".
• Maak indien nodig kleine aanpassingen met H. POSITION en V. POSITION totdat het schermbeeld volledig zichtbaar is. (De zwarte rand rond de rand van het scherm mag nauwelijks het verlichte "actieve gebied" van het LCD-scherm raken.)

De uitleg van het OSD-menu en het OSD-snelmenu en hun functionele toepassingen worden hieronder weergegeven.

	Activeringssymbool om de verschillende modi in te schakelen bij het bedienen van het menusysteem.
	Activeringssymbool om af te sluiten, terug te gaan of de gewenste functie die is geselecteerd te deactiveren.
	Scrolt door menu-opties en past de monitorbediening aan.
	Symbool dat wordt gebruikt om terug te gaan of terug te keren naar het eerder geselecteerde menu
	Snelkeuzeknop voor informatie, waarmee gebruikers toegang krijgen tot de informatie van de monitor die momenteel in gebruik is.
	Hoofdmenu-icoon waarmee gebruikers toegang krijgen tot het hoofdmenu. Houd het icoon een paar seconden ingedrukt om het hoofdmenu uit te schakelen
	Met de linker- en rechtericonen schakelt u uw geselecteerde keuze horizontaal.
	OSD-snelmenukeuze, die de momenteel geselecteerde functie verhoogt of verlaagt
	De Energiemeter geeft het percentage van het maximale energieverbruik weer dat in realtime door de monitor wordt verbruikt.

Bedieningselementen hoofdmenu

Pas de menu-items aan met behulp van de knoppen omhoog ▲ en omlaag ▼.
LET OP: Controleer de hoofdmenu-items op uw LCD OSD en raadpleeg de onderstaande uitleg van het hoofdmenu.

Uitleg hoofdmenu

LET OP: De hoofdmenu-items die in dit gedeelte worden vermeld, geven de volledige hoofdmenu-items van alle modellen aan. Raadpleeg de hoofdmenu-items van uw LCD OSD voor de daadwerkelijke hoofdmenu-details die overeenkomen met uw product.

Energiebeheer

Dit product gaat naar de slaap-/uit-modus met een zwart scherm en vermindert het stroomverbruik binnen 5 minuten nadat er geen signaal is ingevoerd.

Specificaties

1. Stel de grafische kaart in uw computer niet in om deze timingmodus te overschrijden; dit kan leiden tot permanente schade aan het LCD-scherm.
2. Gebruik alleen de stroomadapter van ViewSonic^® of een geautoriseerde bron.

Het LCD-scherm reinigen

• ZORG ERVOOR DAT HET LCD-SCHERM IS UITGESCHAKELD.
• SPUIT OF GIET NOOIT VLOEISTOF RECHTSTREEKS OP HET SCHERM OF DE BEHUIZING.

Om het scherm schoon te maken:

1. Veeg het scherm schoon met een schone, zachte, pluisvrije doek. Dit verwijdert stof en andere deeltjes.
2. Als het scherm nog steeds niet schoon is, breng dan een kleine hoeveelheid niet-ammoniak, niet-alcohol gebaseerde glasreiniger aan op een schone, zachte, pluisvrije doek en veeg het scherm schoon.

Om de behuizing schoon te maken:

1. Gebruik een zachte, droge doek.
2. Als de behuizing nog steeds niet schoon is, breng dan een kleine hoeveelheid niet-ammoniak, niet-alcohol gebaseerd, mild niet-schurend schoonmaakmiddel aan op een schone, zachte, pluisvrije doek en veeg vervolgens het oppervlak schoon.

Disclaimer

• ViewSonic^® raadt het gebruik van reinigers op basis van ammoniak of alcohol op het LCD-scherm of de behuizing niet aan. Van sommige chemische reinigers is gemeld dat ze het scherm en/of de behuizing van het LCD-scherm beschadigen.
• ViewSonic is niet aansprakelijk voor schade die voortvloeit uit het gebruik van reinigers op basis van ammoniak of alcohol.

Probleemoplossing

Geen stroom

• Zorg ervoor dat de aan/uit-knop (of schakelaar) AAN staat.
• Zorg ervoor dat het netsnoer stevig is aangesloten op het LCD-scherm.
• Sluit een ander elektrisch apparaat (zoals een radio) aan op het stopcontact om te controleren of het stopcontact de juiste spanning levert.

Stroom is AAN maar geen schermbeeld

• Zorg ervoor dat de videokabel die bij het LCD-scherm is geleverd, stevig is bevestigd aan de video-uitgangspoort aan de achterkant van de computer. Als het andere uiteinde van de videokabel niet permanent aan het LCD-scherm is bevestigd, bevestig het dan stevig aan het LCD-scherm.
• Pas de helderheid en het contrast aan.
• Als u een Macintosh ouder dan G3 gebruikt, heeft u een Macintosh-adapter nodig.

Verkeerde of abnormale kleuren

• Als er kleuren (rood, groen of blauw) ontbreken, controleer dan de videokabel om er zeker van te zijn dat deze stevig is aangesloten. Losse of gebroken pinnen in de kabelconnector kunnen een onjuiste verbinding veroorzaken.
• Sluit het LCD-scherm aan op een andere computer.
• Als u een oudere grafische kaart heeft, neem dan contact op met ViewSonic^® voor een niet-DDC-adapter.

Bedieningsknoppen werken niet

• Druk slechts op één knop tegelijk.

Klantenondersteuning

Voor technische ondersteuning of productservice, zie de onderstaande tabel of neem contact op met uw wederverkoper.
OPMERKING: U hebt het serienummer van het product nodig.

Waarschuwingen en voorzorgsmaatregelen

1. Lees deze instructies volledig door voordat u de apparatuur gebruikt.
2. Bewaar deze instructies op een veilige plaats.
3. Neem alle waarschuwingen in acht en volg alle instructies op.
4. Ga op minstens 45 cm afstand van het lcd-scherm zitten.
5. Behandel het lcd-scherm altijd voorzichtig bij het verplaatsen.
6. Verwijder nooit de achterklep. Dit lcd-scherm bevat onderdelen met een hoge spanning. U kunt ernstig gewond raken als u ze aanraakt.
7. Gebruik deze apparatuur niet in de buurt van water.

   Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.
8. Vermijd blootstelling van het lcd-scherm aan direct zonlicht of een andere warmtebron. Richt het lcd-scherm weg van direct zonlicht om verblinding te verminderen.
9. Maak het scherm schoon met een zachte, droge doek. Zie "Het scherm reinigen" in deze handleiding voor meer instructies als er meer reiniging nodig is.
10. Vermijd het aanraken van het scherm. Huidoliën zijn moeilijk te verwijderen.
11. Wrijf of oefen geen druk uit op het lcd-paneel, omdat dit het scherm permanent kan beschadigen.
12. Blokkeer geen ventilatieopeningen. Installeer de apparatuur in overeenstemming met de instructies van de fabrikant.
13. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
14. Plaats het lcd-scherm in een goed geventileerde ruimte. Plaats niets op het lcd-scherm dat warmteafvoer verhindert.
15. Plaats geen zware voorwerpen op het lcd-scherm, de videokabel of het netsnoer.
16. Als er rook, een abnormaal geluid of een vreemde geur aanwezig is, schakelt u het lcd-scherm onmiddellijk uit en belt u uw dealer of ViewSonic. Het is gevaarlijk om het lcd-scherm te blijven gebruiken.
17. Probeer de veiligheidsvoorzieningen van de gepolariseerde stekker of geaarde stekker niet te omzeilen. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen en de derde pen zijn bedoeld voor uw veiligheid. Als de stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het stopcontact te vervangen.
18. Verwijder bij aansluiting op een stopcontact de aardingspen NIET. Gelieve ervoor te zorgen dat aardingspennen NOOIT WORDEN VERWIJDERD.
19. Bescherm het netsnoer tegen betreden of bekneld raken, vooral bij de stekker, en het punt waar het uit de apparatuur komt. Zorg ervoor dat het stopcontact zich in de buurt van de apparatuur bevindt, zodat het gemakkelijk toegankelijk is.
20. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
21. Gebruik alleen de kar, de standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of die bij de apparatuur wordt verkocht. Als er een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparatuur om letsel door omvallen te voorkomen.

22. Haal de stekker van deze apparatuur uit het stopcontact als deze gedurende langere tijd niet wordt gebruikt.
23. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer de unit op enigerlei wijze is beschadigd, bijvoorbeeld: als het netsnoer of de stekker is beschadigd, als er vloeistof op de unit is gemorst of er voorwerpen in de unit zijn gevallen, als de unit is blootgesteld aan regen of vocht, of als de unit niet normaal werkt of is gevallen.
24. Het gebruik van andere dan de gespecificeerde hoofdtelefoons kan leiden tot gehoorverlies als gevolg van een te hoge geluidsdruk.
