Vantrue OnDash X4 (X4) - Handleiding dashcam

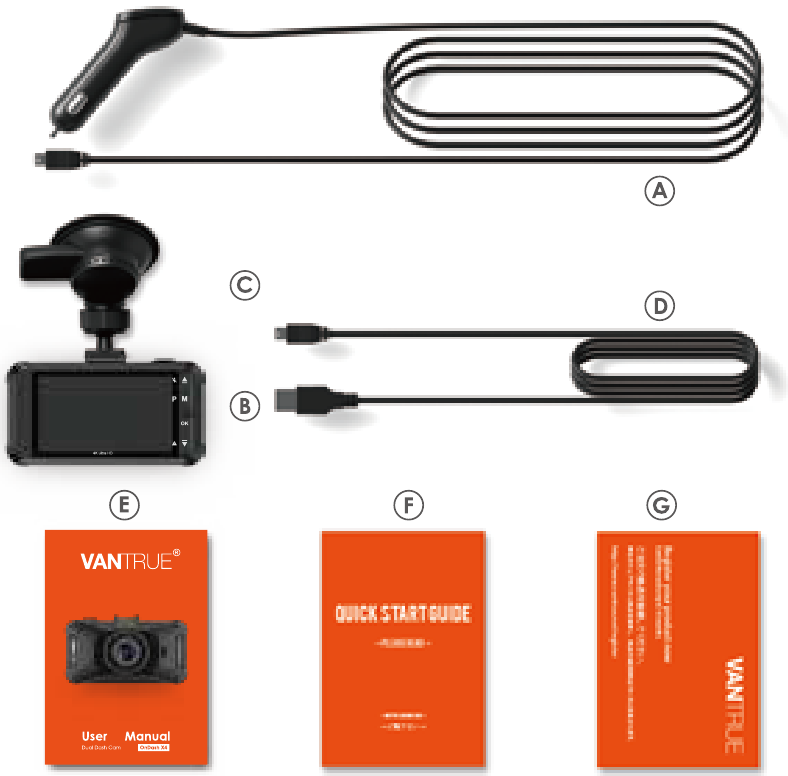

Wat zit er in de doos

1. Autolader met ingebouwde mini-USB-kabel (3 meter)
2. VANTRUE^® X4 Dashcam
3. Zuignapbevestiging
4. USB-datakabel (90 cm)
5. X4 Dashcam-gebruikershandleiding
6. Snelstartgids
7. Garantiekaart

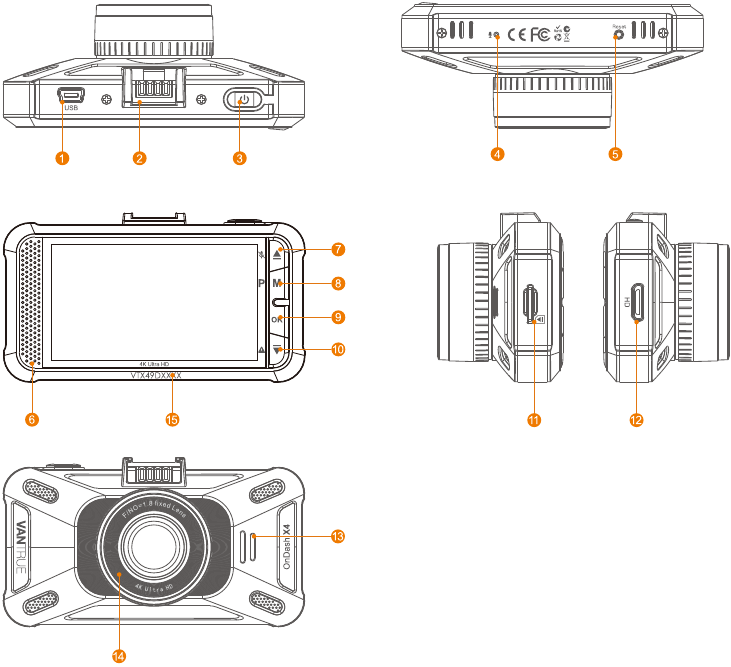

Cameraoverzicht

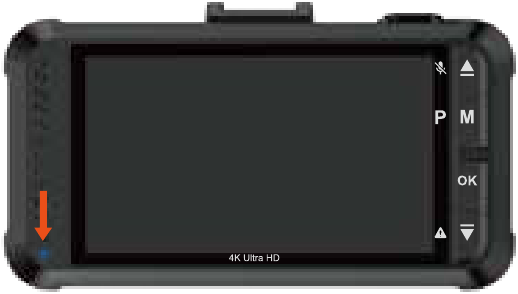

LED-indicator

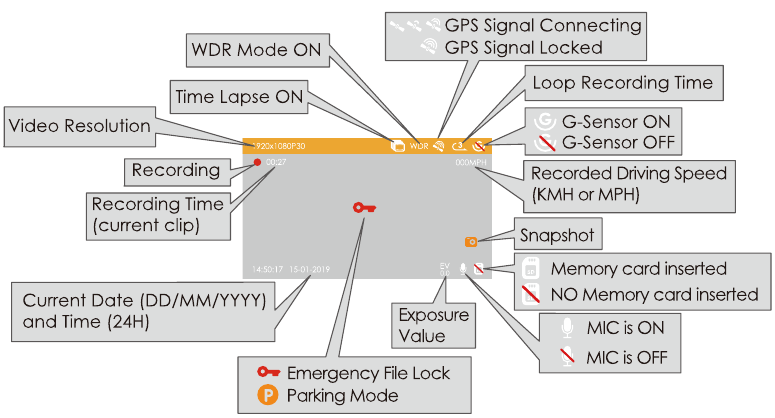

Schermoverzicht

Aan de slag

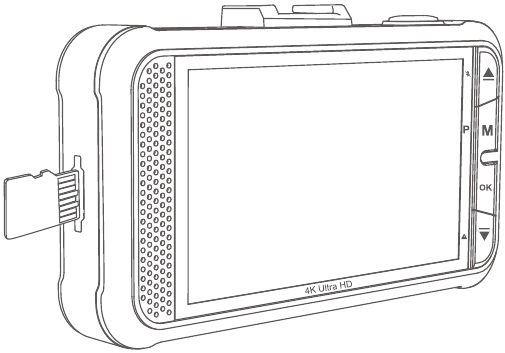

De geheugenkaart plaatsen

(Samsung Pro Endurance-kaart aanbevolen)
LET OP: Om de kaart te plaatsen, moet u de camera eerst uitschakelen en vervolgens de kaart in de sleuf duwen totdat deze weer klikt, anders zegt de dashcam vaarwel en schakelt deze uit. Om de kaart te verwijderen, moet u de camera ook eerst uitschakelen. Gebruik een originele microSD-geheugenkaart van 8 GB tot 256 GB met een snelheid van U3 of hoger. We raden Samsung Pro Endurance-kaarten aan. Samsung Micro SD-kaarten worden alleen in Korea of de Filipijnen gemaakt. Zorg ervoor dat u een originele Samsung-kaart koopt.
LET OP: Als u een 64GB, 128GB of 256GB MicroSD-kaart gebruikt, formatteer deze dan eerst naar FAT32 op de camera.
Plaats de kaart in de camera. Als er 'Geen SD-kaart geplaatst!' of 'foutieve kaart, formatteer' wordt weergegeven, druk dan op de 0K-knop en vervolgens op de M-knop om naar het menu te gaan, ga naar 'systeeminstellingen' en kies 'SD-kaart formatteren'. Selecteer vervolgens "Ja" en kies de 0K-sectie en wacht enkele seconden. Dan is de kaart succesvol geformatteerd. (Als u het op de computer formatteert, zoek dan online naar "Hoe een 64GB microSD-kaart naar FAT32 te formatteren".)

HERINNERING:

1. De MicroSD-kaart moet om de 2 weken worden geformatteerd om de levensduur van de geheugenkaart te maximaliseren.
2. Haal de kaart niet uit de camera wanneer de camera opneemt, anders ontbreken de belangrijke videobestanden.

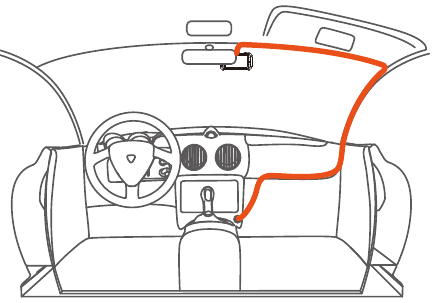

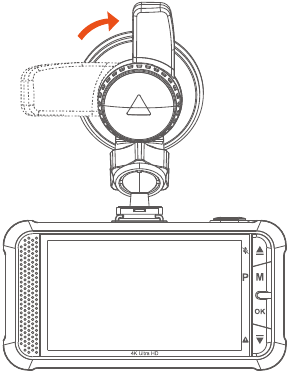

De camera op uw voorruit installeren

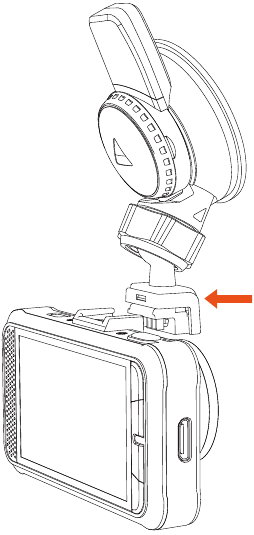

1. Bevestig de zuignap aan de montageconnector van de camera door deze erin te duwen totdat deze vastklikt.

2. Maak de voorruit grondig schoon met water of alcohol en veeg deze schoon met een droge doek.
3. Veeg de zuignap schoon op de zuignapbevestiging.
4. Bevestig de zuignap stevig aan de voorruit en draai de vergrendelklem op de bevestiging 90° omhoog totdat deze vastklikt.

5. Leid de stroomkabel voorzichtig rond de voorruit en stop deze onder de rand.

6. Sluit met de mini-USB-kabel de meegeleverde autolader aan op de cameramontagevoet.

7. Steek de autolader in de sigarettenaanstekerpoort van uw voertuig.

8. Start de auto.
9. De camera wordt automatisch ingeschakeld en begint met opnemen.

Basisbediening

Aan/uitzetten

Zodra de auto start, schakelt de camera automatisch in en begint met opnemen.
Wanneer u de dashcam niet wilt gebruiken, houdt u de aan/uit-knop lang ingedrukt om hem uit te schakelen, en houdt u de aan/uit-knop opnieuw lang ingedrukt om hem weer in te schakelen wanneer u hem wilt gebruiken.
Er zijn twee manieren om de camera uit te schakelen:

1. handmatig
   Houd de aan/uit-knop lang ingedrukt om hem uit te schakelen.

2. automatisch
   De camera wordt uitgeschakeld als de oplaadkabel is losgekoppeld of als het voertuig is uitgeschakeld.

OPMERKING:

1. Als de dashcam langer dan 20 seconden niet is gebruikt, kan de huidige video mogelijk niet succesvol worden opgeslagen.
2. "USB:Mass storage" (USB: massaopslag) op het scherm betekent dat u de gegevens van de camera kunt overbrengen naar het apparaat waarop u hem aansluit. Als u hem oplaadt via de USB-poort op de houder in plaats van op de camera, verdwijnt het bericht. En als u hem in uw auto gebruikt via een autolader, verdwijnt het bericht ook.

Menu-instellingen

Nadat u de camera hebt ingeschakeld, drukt u op de MENU-knop om het instelproces te starten.
(Als de camera video opneemt, drukt u op de 0K-knop om de opname te stoppen voordat u op de MENU-knop drukt.)

1. Record Setup (Opname-instellingen)
   Druk op de OK-knop om de instellingen te openen en gebruik de OMHOOG/OMLAAG-knoppen om door de verschillende opties te navigeren.
   • Resolution: (Resolutie:) De standaardinstelling is 3840X2160P/30FPS (fps: Frames per seconde). Druk op de omhoog/omlaag-knop om te kiezen tussen: 3840X2160P/30FPS; 2560X1440P/60FPS; 2560X1440P/30FP; 1920X1080P/60FPS; 1920X1080P/30FPS.
   • Loop Recording: (Loop-opname:) Dit is ingesteld op 3 minuten per videoclip. Druk op OK om de duur te wijzigen: 1, 2, 3 en OFF.
   • G-Sensor Set: (G-sensor instellen:) Standaard ingesteld op Gemiddeld. Door op OK te drukken, krijgt u de volgende gevoeligheidsopties: Hoog, Gemiddeld, Laag, Uit.
   • Audio Recording: (Audio-opname:) Standaard is AAN. Druk op OK en de OMLAAG-knop om hem AAN/UIT te zetten.
   • Parking Mode: (Parkeermodus:) Standaard is UIT. Druk op OK en de OMLAAG-knop om hem AAN/UIT te zetten.
   • WDR: Standaard is ingeschakeld en kan niet worden uitgeschakeld.
   • Exposure: (Belichting:) Standaard is 0. Door op OK te drukken, krijgt u de volgende opties: -2, -1, 0, 1, 2
   • PIate Number: (Kenteken:) Druk op OMHOOG/OMLAAG en 0K om uw kenteken in te stellen.
   • Stamp: (Stempel:) Standaard is AAN. Druk op OK om hem AAN/UIT te zetten. Stempel toont de datum/tijd, het logo, het autonummer, de snelheid en de GPS-locatiegegevens.
   • Rotate Display: (Scherm draaien:) Standaard is UIT. Druk op OK en de OMLAAG-knop om hem AAN/UIT te zetten.
   • Time Lapse: (Timelapse:) Standaard is UIT. Druk op OMLAAG gevolgd door 0K om het tijdsinterval in te stellen: 1 sec, 5 sec, 10 sec, Uit.
2. System Setup (Systeeminstellingen)
   • Language: (Taal:) Standaard is Engels. Druk op OK en de OMHOOG/OMLAAG-knop om te kiezen tussen Engels, Vereenvoudigd Chinees, Duits, Japans, Spaans, Frans, Russisch en Italiaans.
   • Format memory Card: (Geheugenkaart formatteren:) Druk op OK, ga naar OMLAAG en selecteer OK om de microSD-kaart te formatteren.
   • Time & Date: (Tijd en datum:) Druk op de OMHOOG/OMLAAG- en OK-knop om de datum en tijd in te stellen. Druk op de MENU-knop om af te sluiten. de huidige
   • Auto LCD Off: (LCD automatisch uit:) Als de instelling 3 min is, wordt het dashcamscherm automatisch uitgeschakeld na 3 min dat het met opnemen begint. Als de instelling uit is, blijft het scherm aan. Druk op de OK-knop om de duur in minuten te selecteren: 30 sec, 1, 3 of UIT om deze uit te schakelen.
   • Device Sound: (Apparaatgeluid:) Standaard is AAN. Druk op de OK-knop om het AAN/UIT te zetten.
   • Non-use Auto Power OFF: (Automatisch uitschakelen bij niet-gebruik:) Een standaardinstelling van 3 MIN betekent dat de camera AAN staat, maar niet in gebruik is, en dat hij automatisch wordt uitgeschakeld na 3 minuten inactiviteit. Druk op OK om te kiezen tussen 1, 2 of 3 minuten, of UIT om deze functie uit te schakelen.
   • Flicker Frequency: (Flikkerfrequentie:) Standaard is Auto. Druk op de Omlaag-knop om te kiezen tussen 50 Hz, 60 Hz en auto.
   • System Info: (Systeeminformatie:) Druk op OK om de huidige firmware te controleren
   • Default Setting: (Standaardinstelling:) Druk op OK en selecteer OK om het apparaat terug te zetten naar de standaard fabrieksinstellingen. versie.
   • GPS: Standaard is AAN. Druk op de OK-knop om het AAN/UIT te zetten.
   • Speed Unit: (Snelheidseenheid:) Druk op de OMHOOG-knop om KM/U of MPH te selecteren.
     Druk op de MENU-knop om af te sluiten en de installatie te voltooien.

3. Files (Bestanden)
   Bekijk en verwijder afbeeldingen/video's die zijn opgeslagen in de bestandsmappen.

   • Normal: (Normaal:) Standaard opgenomen video's.
   • Event: (Gebeurtenis:) Kritieke video's van gebeurtenissen die zijn gedetecteerd door G-sensoractiviteit of handmatig zijn vergrendeld door de gebruiker.
   • Photo: (Foto:) Standaard afbeeldingen.

Datum/tijd instellen

Open de MENU-interface, ga naar "System Setup" (Systeeminstellingen) "Time & Date" (Tijd en datum) en druk op de 0K-knop om de datum/tijd in te stellen. Navigeer OMHOOG of OMLAAG om datum- en tijdwaarden te selecteren. Druk op 0K om te bevestigen en verder te gaan. Om de installatie te voltooien, drukt u op de MENU-knop om af te sluiten.
OPMERKING: De standaarddatumindeling is DD/MM/JJ met de tijd in 24-uursnotatie.

Loop-opname

Na het plaatsen van een geheugenkaart start de camera (standaard) onmiddellijk met loop-opname van video wanneer deze is aangesloten op een stroombron en is ingeschakeld. Als het apparaat niet is aangesloten op een stroombron, start het niet onmiddellijk en neemt het niet op.

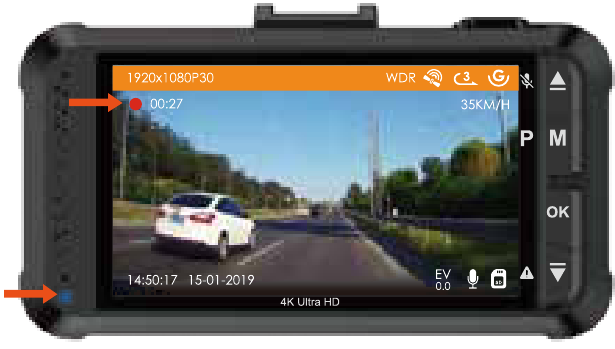

Tijdens het opnemen knippert de opname-indicator en knippert er een rode stip linksboven in het scherm. U kunt de opname op elk moment stoppen/starten door op de OK-knop te drukken.

De standaard Loop Recording Time (Loop-opnametijd) is 3 minuten. Ga naar "Record Setup" (Opname-instellingen) "Loop Recording" (Loop-opname) om deze naar behoefte te wijzigen in 1 min, 2 min of 3 min.
De bestandsnaamindelingen van de loop-opnamevideo zijn "Datum-Tijd-Serieel-HI".
Bijvoorbeeld: "190214_175425_001_HI". Standaardbestanden worden opgeslagen in de map "Video/Normal" (Video/Normaal). Wanneer de MicroSD-kaart vol is, zal de camera
oudere bestanden overschrijven.
Wanneer Loop Recording (Loop-opname) is uitgeschakeld, neemt de camera video op in clips van 3 minuten, maar worden oude video's niet overschreven wanneer de geheugenkaart vol is.

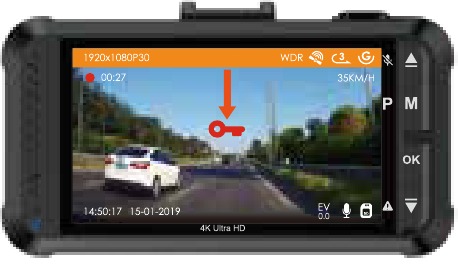

Gebeurtenisopname

Kritieke gebeurtenisdetectie wordt geactiveerd door de G-sensor (zwaartekrachtsensor) en detecteert automatisch botsingen en aanrijdingen met voertuigen. Hierdoor beschermt de camera de huidige videoclip tegen overschrijven door deze te vergrendelen en de beelden op te slaan in de map "Video/Event" (Video/Gebeurtenis).
De bestuurder van het voertuig kan de huidige video-opnamesessie ook handmatig vergrendelen door op de noodknop (Omlaag) te drukken. Er verschijnt een sleutelpictogram in het midden van het scherm.
De gevoeligheid van de G-sensor is instelbaar met 3 instellingen: Laag, Gemiddeld en Hoog - deze is standaard ingesteld op Gemiddeld. De G-sensor kan ook worden gedeactiveerd in "Record Setup" (Opname-instellingen) "G-Sensor Set" (G-sensor instellen).

Gebeurtenisvideo's worden opgeslagen in de map "Video/Event" (Video/Gebeurtenis) en kunnen niet automatisch worden overschreven.
OPMERKING: De camera zal oude gebeurtenisvideo's automatisch overschrijven zodra de gebeurtenismap 30% van de kaartcapaciteit heeft bereikt. Zet belangrijke video's regelmatig over naar uw pc of een andere opslaglocatie (bijv. externe harde schijf). Om goede lees-/schrijfprestaties te behouden, moet de microSD-kaart om de 1-2 weken worden geformatteerd.

Spraakopname

Standaard is de spraakopname ingeschakeld. Deze kan op een van de volgende manieren worden uitgeschakeld:

• Ga naar "Record Setup" (Opname-instellingen) "Audio Recording" (Audio-opname), druk op de OK-knop en selecteer OFF (UIT);

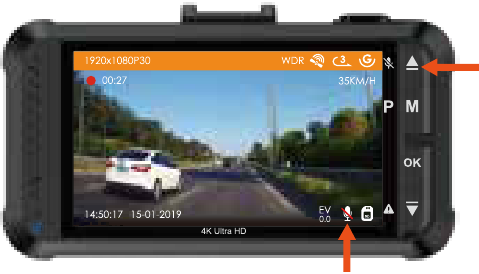

• Druk tijdens het opnemen van video op de OMHOOG-knop om de spraakopname AAN/UIT te zetten.

Wanneer de spraakopname is uitgeschakeld, wordt het MIC-pictogram onder aan het scherm wit met een rode lijn erdoorheen.

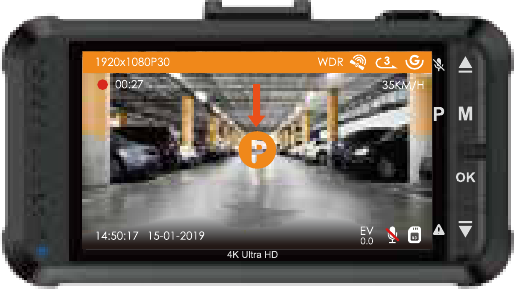

Parkeermodus

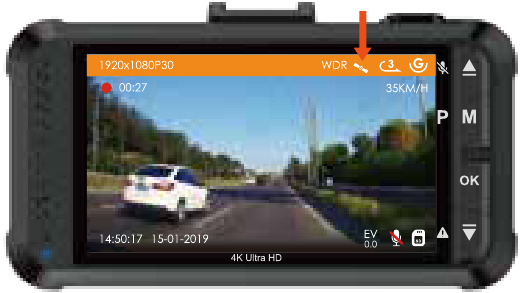

De parkeermodus werkt als een bewakingsfunctie in verschillende situaties. Om de parkeermodus te activeren, gaat u naar "Record Setup" (Opname-instellingen) "Parking Mode" (Parkeermodus), drukt u op 0K en selecteert u ON (AAN).
Wanneer de parkeermodus is ingeschakeld en er na 5 minuten opnemen geen beweging voor de camera wordt gedetecteerd, wordt de parkeermodus geactiveerd. Dit wordt weergegeven door een pictogram (P) in het midden van het scherm. Volledige frame-opname wordt geactiveerd door de bewegingsdetectiesensor.

In de parkeermodus start de camera automatisch met opnemen zodra hij beweging aan de voorkant detecteert; hij stopt met opnemen na 10 seconden inactiviteit.

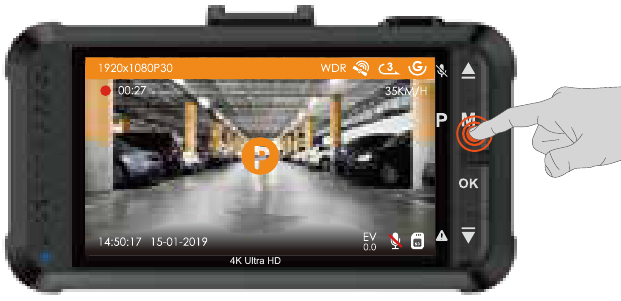

Om de parkeermodus handmatig te activeren, houdt u de M-knop ingedrukt totdat het P-pictogram op het scherm verschijnt.

De camera verlaat de parkeermodus als hij detecteert dat hij is verplaatst.
OPMERKING: Om ervoor te zorgen dat de camera in de parkeermodus kan functioneren, moet u hem van stroom voorzien met een mobiele powerbank of hem rechtstreeks op de autobatterij aansluiten. We raden aan de camera niet langer dan 10 uur continu te laten draaien.

TIME LAPSE

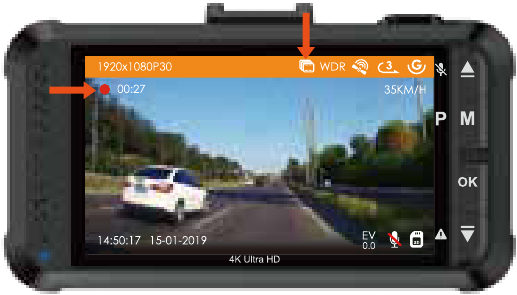

Als TIME LAPSE (TIMELAPSE) is geselecteerd, maakt de camera statische foto's met het ingestelde tijdsinterval - 1, 5 of 10 seconden - om een videomontage te maken. Als u bijvoorbeeld Time Lapse (Timelapse) Isec instelt, maakt de camera elke seconde een foto en voegt deze vervolgens samen tot een video van 1 fps. Met een maximale opnameframesnelheid van 30 fps, genereert het opnemen van 8 uur video met Time Lapse (Timelapse) 1 Sec een timelapsevideo van slechts 16 minuten (=8 x 60 x 60/30/60). Deze Eco-modus wordt aanbevolen voor opslagkaarten met kleinere capaciteiten.
[Normale opnametijd= Timelapseopnametijd (sec) x Opnameframesnelheid FPSx Timelapseoptie]

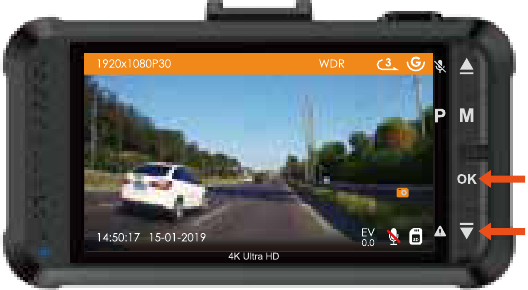

Een foto maken

• Wanneer de camera video opneemt, drukt u op de OK-knop om de opname te stoppen. Door vervolgens op de OMLAAG-knop en de OK-knop te drukken, wordt een foto gemaakt.


Externe GPS-ontvanger aansluiten

(Optioneel accessoire)
Om de GPS-functie van de camera te gebruiken, koopt u een externe GPS-ontvangerbevestiging. Deze kan worden gekocht bij Amazon.

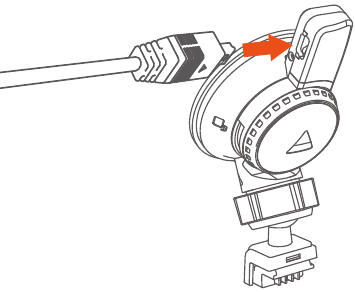

1. Installeer de externe GPS-bevestiging op de camera in plaats van de originele bevestiging.
2. Sluit de Mini-USB-connector aan op de GPS-bevestiging om hem van stroom te voorzien.
3. Zodra hij is opgeladen, wordt de camera ingeschakeld. De opname begint als er een microSD-kaart is geplaatst, druk op de bevestigingsknop om de opname te stoppen.
4. Druk op de MENU-knop om de installatie te openen, ga naar "System Setup" (Systeeminstellingen) "GPS" om de GPS-functie van de camera te activeren.

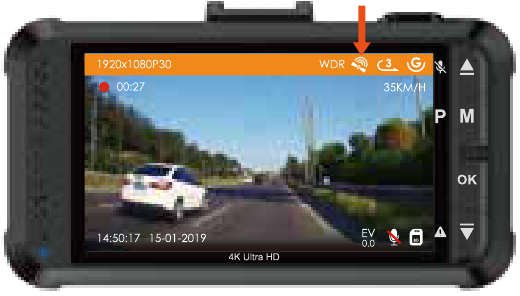

5. De GPS-ontvanger begint te zoeken naar een GPS-signaal, het GPS-pictogram blijft op het scherm knipperen. Zodra het GPS-signaal is ontvangen en vergrendeld, stopt het pictogram met knipperen.


6. U kunt GPS-tracking en voertuigsnelheid op de videobeelden opnemen, ga naar "Record Setup" (Opname-instellingen) "Stamp" (Stempel) "GPS Location Stamp" (GPS-locatiestempel) en "Speed Stamp" (Snelheidsstempel) om in te stellen.
7. U kunt opgenomen video bekijken met behulp van de VANTRUE^® GPS Viewer
   (beschikbaar om te downloaden op www.vantrue.net).

Video's/foto's op de camera bekijken

Druk op MENU en ga naar "Files" (Bestanden), druk op de OK- en OMHOOG/OMLAAG-knop om naar "Normal" (Normaal) of "Event" (Gebeurtenis) of bestandsmappen "Photos" (Foto's) te navigeren om video's of foto's op het camerascherm te bekijken en af te spelen. Gebruik de OMHOOG/OMLAAG-knoppen om het bestand te selecteren en druk op Bevestigen om af te spelen/pauzeren. Druk tijdens het afspelen op OMHOOG om langzaam vooruit te spoelen en druk op OMLAAG om snel vooruit te spoelen.

Druk op de aan/uit-knop om een enkele video/foto of alle bestanden te verwijderen.

Bestanden op een computer bekijken

1. Sluit de camera met de meegeleverde USB-kabel aan op uw computer.
2. "USB:Mass storage" (USB: massaopslag) wordt weergegeven op het camerascherm.
3. Afhankelijk van uw besturingssysteem, wordt het apparaat weergegeven als een verwisselbare schijf of een verwisselbaar volume.

OPMERKING:

1. Wanneer de camera onder "USB:Mass storage" (USB: massaopslag) status met uw computer is verbonden, worden de standaard camera-instellingen en -bewerkingen uitgeschakeld.
2. Als de video's in 4K zijn opgenomen, zijn de bestanden erg groot en hebben oudere computers moeite om ze af te spelen.

Bekijken op een tv

De camera heeft een mini-HDMI-poort voor het aansluiten van een extern scherm, zoals een monitor of tv. Houd er rekening mee dat het product geen mini-HDMI-naar-HDMI-kabel bevat.

1. Gebruik een USB-oplader om de camera op te laden.
2. Plaats de mini-HDMI-connector in de HDMI-poort van de camera.
3. Plaats het HDMI-connectoruiteinde in de HDMI-poort van uw tv of monitor.
4. Pas uw beeldscherminstellingen aan om de HDMI-invoerbron te detecteren.
5. Zodra deze op uw tv is aangesloten, wordt het scherm van de camera zwart en wordt het naar uw tv-scherm uitgevoerd.

OPMERKING:

1. Om de HDMI-uitvoermodus te gebruiken, heeft de camera een constante stroomaansluiting via USB nodig.
2. Wanneer de camera is aangesloten op een extern scherm, is de video-opnamefunctie van de camera uitgeschakeld.

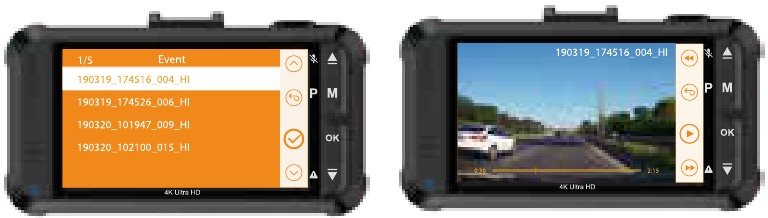

Video's verwijderen op de dashcam

Normale bestanden verwijderen

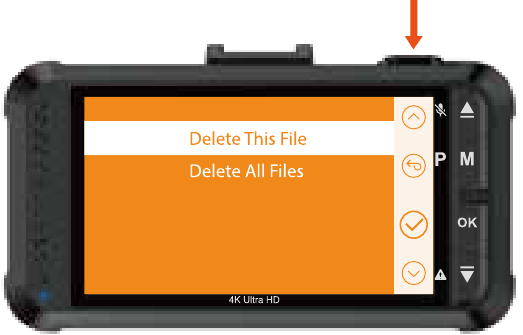

Ga naar het normale bestand, kies een video op de dashcam, druk op de aan/uit-knop en druk vervolgens op de OK-knop om de sectie "Delete This File" (Dit bestand verwijderen) te selecteren, druk op de omlaag-knop om Verwijderen te selecteren.

Gebeurtenisbestanden verwijderen
Ga naar het gebeurtenisbestand, kies een video op de dashcam, druk op de aan/uit-knop en druk vervolgens op de OK-knop om de sectie "Delete This File" (Dit bestand verwijderen) te selecteren, druk op de omlaag-knop om Verwijderen te selecteren.

LCD automatisch uit

Deze functie voorkomt dat het scherm een afleiding vormt in het voertuig, vooral 's nachts wanneer de verlichting van het LED-scherm hinderlijk of zelfs gevaarlijk kan zijn voor de bestuurder. Als u Auto LCD Off (LCD automatisch uit) instelt op 3 minuten, wordt het LCD-scherm van de camera na 3 minuten uitgeschakeld, maar blijft de opname doorgaan met blauwe lampjes die op het indicatorlampje knipperen. U kunt op een willekeurige knop drukken om het scherm te verlichten.

Ga naar System Setup (Systeeminstellingen) om deze tijd aan te passen naar 30 seconden, 1, 3 of UIT om deze uit te schakelen, zodat het LCD-scherm altijd aan kan blijven.

De firmware upgraden

Het systeem wordt automatisch bijgewerkt als de microSD-kaart het firmware-upgradebestand bevat. De camera wordt opnieuw opgestart zodra de upgrade is voltooid.

Blijf altijd up-to-date
De nieuwste firmwareversie is altijd beschikbaar op de officiële VANTRUE-website (www.vantrue.net). We raden ten zeerste aan om uw product te registreren (www.vantrue.net/register) om een e-mailmelding te ontvangen wanneer er een nieuwe firmware-update beschikbaar is.

Werktemperatuur

De camera is ontworpen om te werken bij temperaturen van -4 - 140°F (-20°C - 60°C), temperaturen buiten dit bereik lopen het risico de prestaties van de camera te verslechteren en schade te veroorzaken.

Om schade te voorkomen

• Stel de camera bij warm weer niet direct bloot aan de zon wanneer de auto geparkeerd staat.
• Maak de camera in extreme winterse omstandigheden, d.w.z. -4°F (-20°C) of lager, los van de voorruit wanneer deze niet in gebruik is en bewaar deze in het dashboardkastje.

Specificaties

De specificaties van dit product kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van productverbeteringen.

Support
Als u vragen heeft over uw product, aarzel dan niet om contact met ons op te nemen via Amazon of stuur ons een e-mail op support@vantrue.net. Vragen worden doorgaans binnen 12-24 uur beantwoord.
