Vantrue OnDash T2 (T2) - Handleiding dashcam

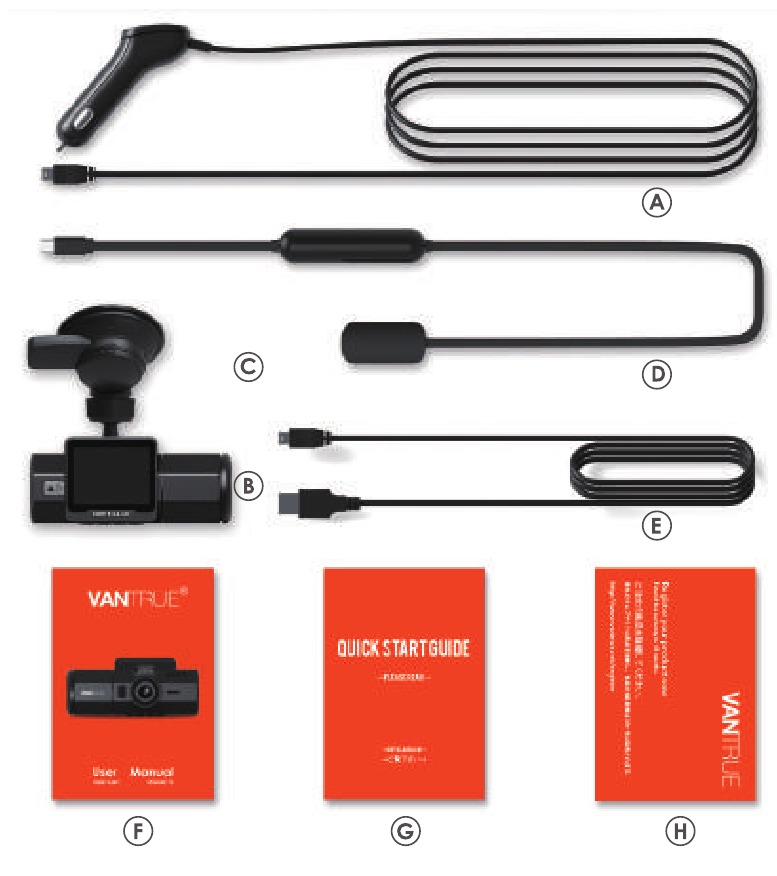

Wat zit er in de doos?

1. Dubbele autolader met ingebouwde mini-USB-kabel (3 meter)
2. VANTRUE@T2 Super Capacitor Dashcam
3. Zuignapbevestiging
4. OBD-kabel

5. USB-datakabel (90 cm)
6. Gebruikershandleiding
7. Snelstartgids
8. Garantiekaart

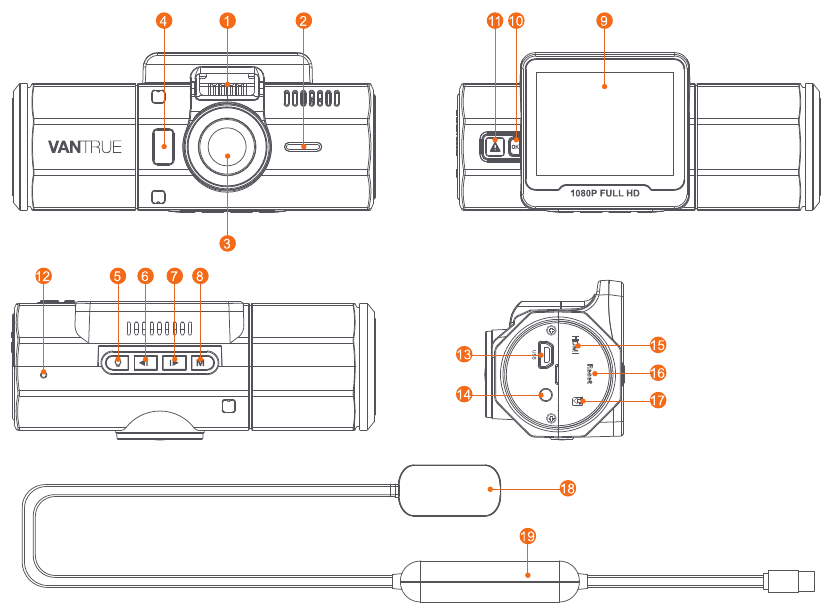

Camera-overzicht

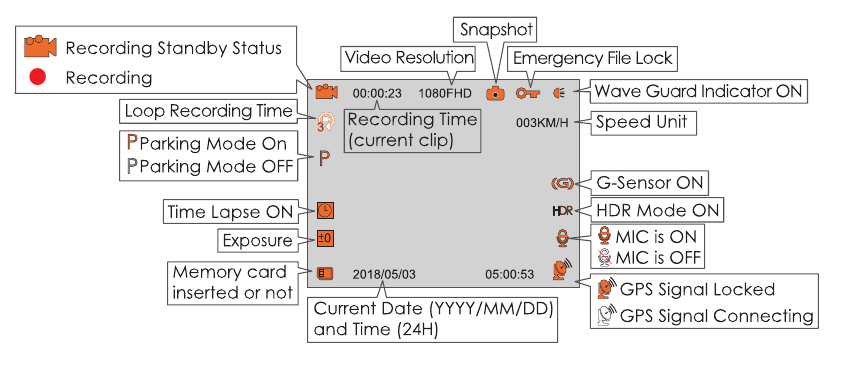

Schermoverzicht

Aan de slag

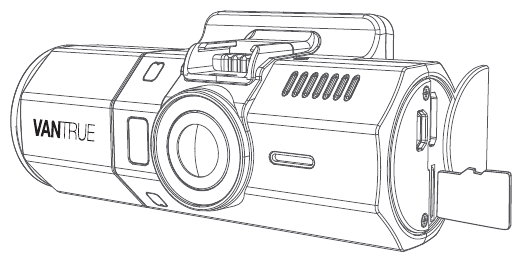

Een geheugenkaart installeren

Gebruik een originele Micro SD-geheugenkaart van 16 GB tot 64 GB met een snelheid van klasse 10 of hoger. Plaats de geheugenkaart voorzichtig in de kaartsleuf van de camera totdat deze vastklikt. Om de kaart te verwijderen, schakelt u eerst de camera uit en duwt u de kaart in de sleuf totdat deze weer vastklikt.

Voordat u de kaart gebruikt, moet u deze correct formatteren met behulp van deze stappen:

• Druk op MENU om de setup te openen; als de camera een video opneemt, drukt u op de knop Confirm om de opname te stoppen
• Druk op de knop DOWN om de optie System Setup te markeren, druk op Confirm.
• Druk op de knop DOWN om de optie Format te markeren, druk op Confirm gevolgd door de knop DOWN om YES te selecteren.

OPMERKING: Formatteer uw Micro SD-kaart eerst op de camera voordat u deze gebruikt.

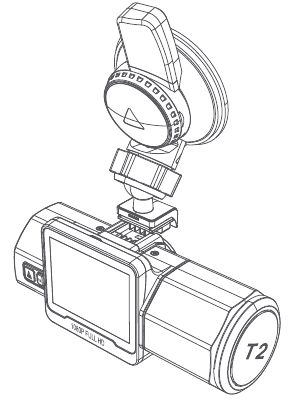

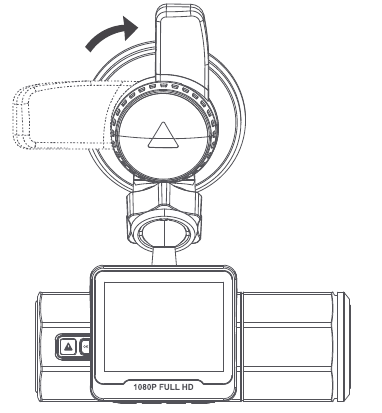

De camera op uw voorruit installeren

1. Bevestig de zuignapbevestiging aan de bevestigingsconnector van de camera en duw deze naar binnen totdat deze vastklikt.

2. Reinig de voorruit grondig met water of alcohol en veeg deze schoon met een droge doek.
3. Veeg de zuignapbevestigingspad schoon op de zuignapbevestiging.
4. Bevestig de zuignapbevestiging stevig aan de voorruit en draai de vergrendelklem op de bevestiging 900 omhoog totdat deze vastklikt.


De camera van stroom voorzien

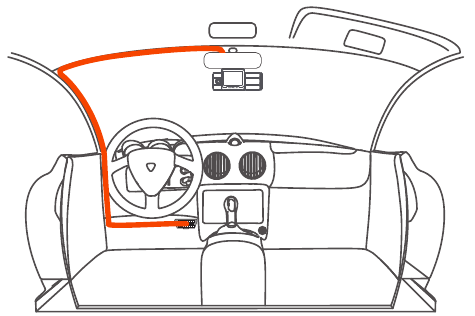

1. Met de autoladerkabel
   1. Leid de stroomkabel voorzichtig rond de voorruit en stop deze onder de rand.

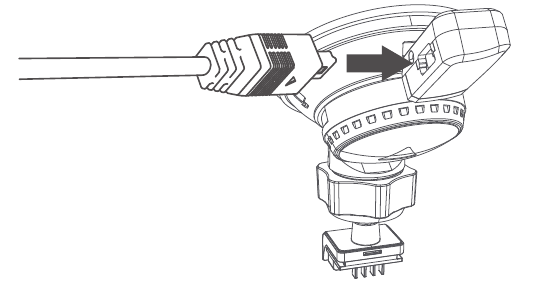

   2. Sluit met de mini-USB-kabel de meegeleverde autolader aan op de camerabevestigingsbasis.


3. Steek de autolader in de sigarettenaanstekerpoort van uw auto.

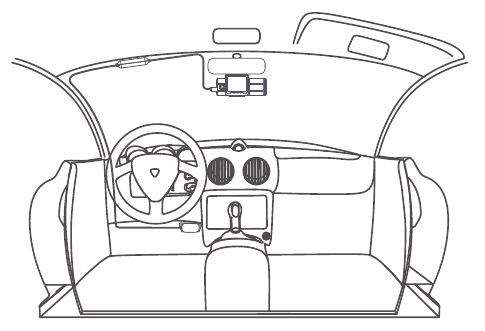

2. Met de OBD-kabel
   1. Leid de stroomkabel voorzichtig rond de voorruit en stop deze onder de rand.

   2. Plak de DC-omzetterbox van de OBD-kabel in de buurt van het apparaat.

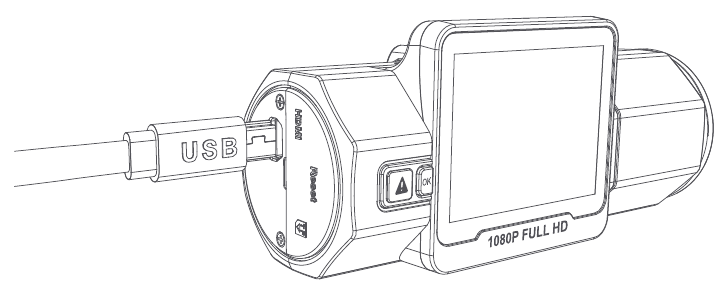

3. Sluit de micro-USB-poort van de OBD-kabel aan op de Micro USB van de camerabevestigingsbasis.

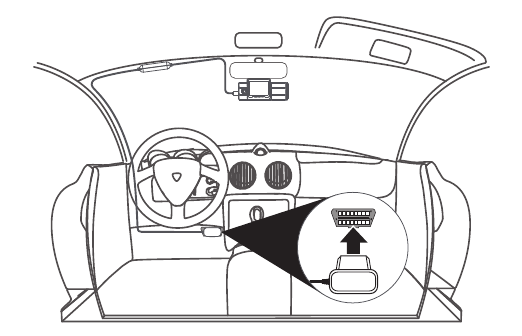

4. Sluit de OBD-kabel aan op de OBD-aansluiting van uw auto.


Let op: De locatie van de OBD-poort van de meeste auto's bevindt zich in het gebied zoals de afbeelding laat zien.

Basisbediening

Aan/uitzetten

1. Inschakelen met autolader.
   1. Zodra de stroom van het voertuig is ingeschakeld, wordt de camera automatisch ingeschakeld.
   2. Als u de stroom verbreekt, wordt de camera uitgeschakeld.
2. Inschakelen met OBD-stekker.
   De camera blijft de hele tijd aan totdat het onderspanningsbeveiligingssysteem detecteert dat uw autobatterij een lage laadstatus heeft (het vermogen van de autobatterij is minder dan 11,5 V).

Opmerking: de onderspanningsbeveiliging werkt alleen bij 12V-voertuigen, niet bij 24V-voertuigen (meestal vrachtwagens).

Menu-instellingen

Nadat u de camera hebt ingeschakeld, drukt u op de MENU-knop om het instelproces te starten. (Als de camera video opneemt, drukt u op de OK-knop om de opname te stoppen voordat u op de MENU-knop drukt.)

1. RECORD SETUP (OPNAME-INSTELLINGEN)
   Druk op de knop OMLAAG en markeer de optie Record Setup (Opname-instellingen). Druk op de OK-knop om de instellingen te openen en gebruik de knoppen OMHOOG/OMLAAG om door de verschillende opties te navigeren.
   • Resolution (Resolutie): 1920xl 080 (30fps) of 1280x720(30fps). Er zijn opties beschikbaar.
   • Loop Recording (Loop-opname): Dit is ingesteld op 3 minuten per videoclip. Druk op OK om de duur te wijzigen: OFF, of 5.
   • G-Sensor (G-sensor): Standaard ingesteld op Medium (Gemiddeld). Als u op OK drukt, krijgt u de volgende gevoeligheidsopties: Off (Uit), Low (Laag), Medium (Gemiddeld), High (Hoog).
   • Audio Recording (Audio-opname): Standaard is ON (Aan). Druk op OK en de knop OMLAAG om het uit/aan te zetten (OFF/ON).
   • Parking Monitor (Parkeermonitor): Standaard ingesteld op Far (Ver). Als u op OK drukt, krijgt u de volgende afstandsopties: Far (Ver), Middle (Midden) of Near (Dichtbij).
   • Exposure (Belichting): Standaard is 0. Als u op OK drukt, krijgt u de volgende opties: +2.0, +1.0, +.0, -1.0.
   • Car Number Set (Autonummer instellen): Druk op OMHOOG/OMLAAG en OK om uw kenteken in te stellen.
   • Stamp (Stempel): Standaard is ON (Aan). Druk op OK om het uit/aan te zetten (OFF/ON). Stamp (Stempel) toont de datum/tijd, het logo, het autonummer, de snelheid en GPS-locatiegegevens.
   • Rotate Display (Beeldscherm draaien): Standaard is OFF (Uit). Druk op OK en de knop OMLAAG om het uit/aan te zetten (OFF/ON).
   • Time Lapse (Timelapse): Standaard is OFF (Uit). Druk op OMLAAG, gevolgd door OK om het tijdsinterval in te stellen: Off (Uit), 1 Sec, 5 Sec of 10 Sec.
   • HDR: Standaard is ON (Aan). Druk op 0K en de knop OMLAAG om het uit/aan te zetten (OFF/ON).
   • Stamp (Stempel): Standaard is ON (Aan). Druk op OK om het uit/aan te zetten (OFF/ON). Stamp (Stempel) toont de datum/tijd, het logo, het autonummer, de snelheid en GPS-locatiegegevens.

2. SYSTEM SETUP (SYSTEEMINSTELLINGEN)
   • Language (Taal): Standaard is Engels. Druk op OK om te kiezen tussen Engels, Frans, Spaans, Duits, Italiaans, Vereenvoudigd Chinees en Japans.
   • Format SD Card (SD-kaart formatteren): Druk op OK, navigeer OMLAAG en selecteer OK om de micro SD-kaart te formatteren.
   • Time & Date (Tijd en datum): Druk op de knop OMHOOG/OMLAAG en OK om de huidige datum en tijd in te stellen. Druk op de MENU-knop om af te sluiten.
   • Auto LCD Off (Automatische LCD uit): Standaard is 3 MIN om de camera 3 minuten nadat de opname is gestart uit te schakelen. Druk op de OK-knop om de duur in minuten te selecteren: OFF (Uit), 30 Sec of 3 Min.
   • Wave Guard Indicator (Golfwachtindicator): Druk op OK en de knop OMLAAG om het uit/aan te zetten (OFF/ON).
   • Device Sound (Apparaatgeluid): Standaard is ON (Aan). Druk op de OK-knop om het uit/aan te zetten (ON/OFF).
   • Frequency (Frequentie): Standaard is 50Hz. Druk op OK om te schakelen tussen 50Hz/60Hz.
   • System Info (Systeeminformatie): Druk op 0K om de huidige firmwareversie te controleren.
   • Default Setting (Standaardinstelling): Druk op OK en selecteer OK om het apparaat terug te zetten naar de standaard fabrieksinstellingen. Druk op de MENU-knop om af te sluiten en de installatie te voltooien.
3. GPS SETUP (GPS-INSTELLINGEN)
   Opmerking: Om de GPS-functie te gebruiken, moet u een extra GPS-houder voor de camera kopen.
   • GPS Setup (GPS-instelling): Standaard is ON (Aan). Druk op OK om het uit/aan te zetten (ON/OFF).
   • Speed Unit (Snelheidseenheid): Standaard is MPH. Druk op OK om KM/H of MP/H te selecteren. Druk op de MENU-knop om af te sluiten en de installatie te voltooien.

4. FILES (BESTANDEN)
   Bekijk en verwijder afbeeldingen/video's die in de bestandsmappen zijn opgeslagen.
   • EVENT (GEBEURTENIS): Kritieke gebeurtenisvideo's die zijn gedetecteerd door G-sensoractiviteit of handmatig zijn vergrendeld door de gebruiker.
   • NORMAL (NORMAAL): Standaard opgenomen video's. In Wave Guard Parking Monitoring (Golfwachtparkeerbewaking) worden video's in deze bestandsmap opgeslagen.
   • PHOTO (FOTO): Standaardafbeeldingen.
   • All (Alle): Alle standaardvideo's, kritieke gebeurtenisvideo's en standaardafbeeldingen die zijn opgenomen.

Datum/tijd instellen

Open de MENU-interface, navigeer naar "SYSTEM SETUP" "Time & Date" (Tijd en datum) en druk op de OK-knop om de datum/tijd in te stellen. Navigeer OMHOOG of OMLAAG om datum- en tijdwaarden te selecteren. Druk op OK om te bevestigen en door te gaan. Om de installatie te voltooien, drukt u op de MENU-knop om af te sluiten. Opmerking: de datumindeling is DD/MM/JJ met de tijd in 24-uursnotatie.

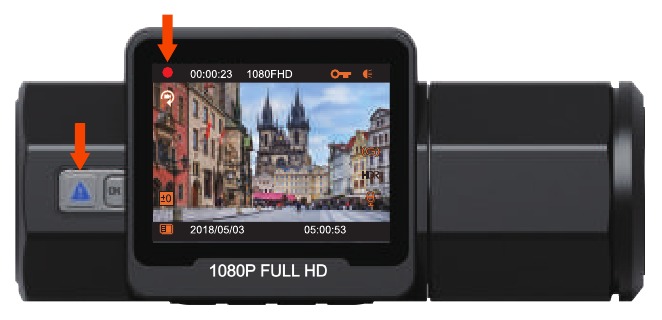

Loop-opname

Na het plaatsen van een geheugenkaart start de camera (standaard) direct met loop-opname van video wanneer deze is aangesloten op een stroombron en is ingeschakeld. Als het apparaat niet is aangesloten op een stroombron, start en neemt het niet direct op. Tijdens de opname knippert de LED-indicator en knippert een rode stip linksboven in het scherm. U kunt de opname op elk gewenst moment stoppen/starten door op de OK-knop te drukken.

Standaard is de Loop Recording Time (Loop-opnametijd) 3 minuten. Ga naar "RECORD SETUP" "Recording" (Opname) om dit te wijzigen in 1 minuut of 5 minuten. Wanneer Loop Recording (Loop-opname) is uitgeschakeld, neemt de camera video op in clips van 25 minuten, maar worden oude video's niet overschreven wanneer de geheugenkaart vol is. De bestandsnaamindelingen voor loop-opnamevideo's zijn "Jaar_Datum_Tijd_SeriaI", bijvoorbeeld: "2017_0101-060101-001". Standaardbestanden worden opgeslagen in de map "Video/NormaI". Wanneer de Micro SD-kaart vol is, overschrijft de camera oudere bestanden.

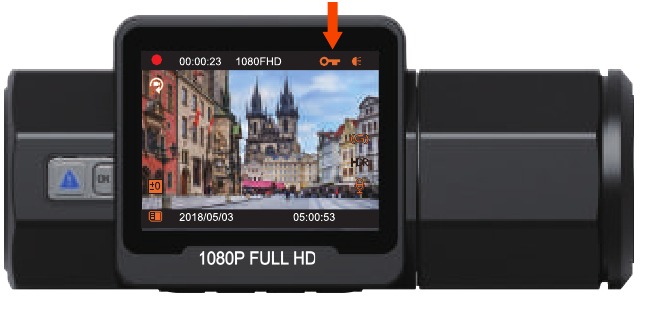

Gebeurtenisopname

Kritieke gebeurtenisdetectie wordt geactiveerd door de G-sensor (zwaartekrachtsensor) en detecteert automatisch botsingen en aanrijdingen van voertuigen. Hierdoor beschermt de camera de huidige videoclip tegen overschrijven door deze te vergrendelen en de beelden op te slaan in de map "Event" (Gebeurtenis). De bestuurder van het voertuig kan de huidige video-opnamesessie ook handmatig vergrendelen door op de Emergency Button (Noodknop) te drukken. Er verschijnt een sleutelpictogram rechtsboven in het scherm. De gevoeligheid van de G-sensor is instelbaar met 3 instellingen: Off (Uit), Low (Laag), Medium (Gemiddeld) en High (Hoog) - deze staat standaard op Medium (Gemiddeld). De G-sensor kan ook worden gedeactiveerd in "RECORD SETUP" "G-Sensor".

Gebeurtenisvideo's worden opgeslagen in de map "Event" (Gebeurtenis) en kunnen niet automatisch worden overschreven.
Opmerking: de camera overschrijft automatisch oude gebeurtenisvideo's zodra de map Event (Gebeurtenis) 30% van de kaartcapaciteit heeft opgebouwd. Verplaats belangrijke video's regelmatig naar uw pc of een andere opslaglocatie (bijv. externe harde schijf). Om goede lees-/schrijfprestaties te behouden, moet de micro SD-kaart om de 1-2 weken worden geformatteerd.

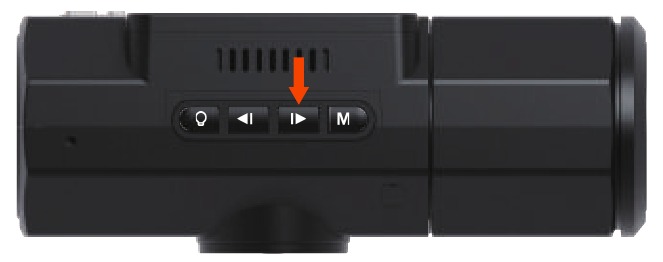

Spraakopname

Standaard is de spraakopname ingeschakeld (ON). Het kan worden uitgeschakeld (OFF) met behulp van een van de volgende methoden:

• Ga naar "RECORD SETUP" "Recording" (Opname), druk op de OK-knop en selecteer OFF (Uit);
• Druk tijdens het opnemen van video op de knop OMLAAG om spraakopname uit/aan te zetten (OFF/ON).

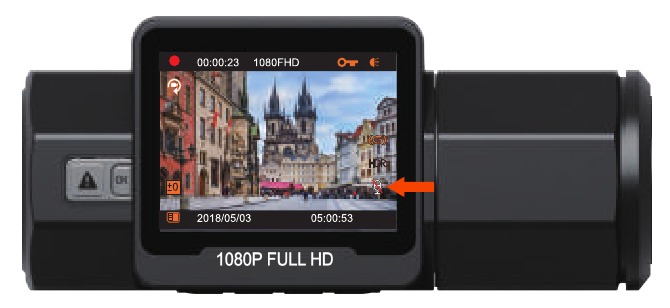

Wanneer de spraakopname is uitgeschakeld (OFF), wordt het MIC-pictogram rechtsonder in het scherm wit met een rode lijn erdoorheen.

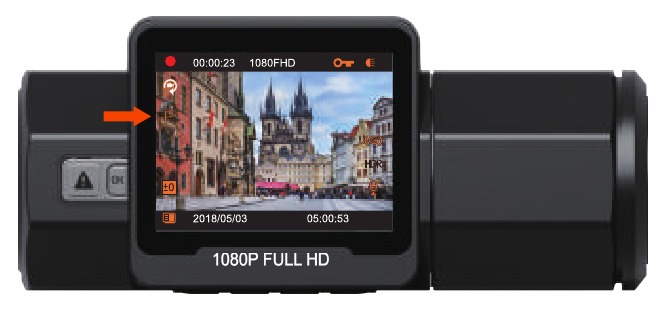

Golfwachtparkeerbewaking

De parkeermodus werkt als een schildwachtfunctie in verschillende situaties. Ga naar "RECORD SETUP" "Parking Monitor" (Parkeermonitor), druk op OK en selecteer de volgende afstandsopties: Far (Ver), Middle (Midden) of Near (Dichtbij). Om uw voertuig continu te beschermen tijdens de parkeermodus, start de camera met opnemen en slaat deze op in de normale videomap wanneer bewegende objecten worden gedetecteerd. Dit wordt weergegeven door een pictogram (P) rechtsboven in het scherm. Wanneer de camera zelf na 5 minuten opnemen geen trilling voelt, gaat de camera automatisch naar de parkeermodus. Vervolgens verschijnt het P-pictogram op het scherm en gaat het scherm uit. In de parkeermodus start de camera automatisch met opnemen zodra de microgolf van de camera beweging aan de voorkant detecteert; het stopt met opnemen na 10 seconden inactiviteit. Het P-pictogram verschijnt opnieuw en het scherm gaat uit. In Wave Guard Parking Monitoring (Golfwachtparkeerbewaking) worden video's opgeslagen in de normale videomap. Als de camera botsingen detecteert (gedetecteerd door de G-sensor) in de parkeermodus, start deze met opnemen en slaat deze op in de gebeurtenisvideomap.

OPMERKING: als u de Parking Monitor (Parkeermonitor) of de 24/7 (Altijd) beveiligingsfunctie wilt gebruiken, gebruik dan de OBD-stroominstallatie.

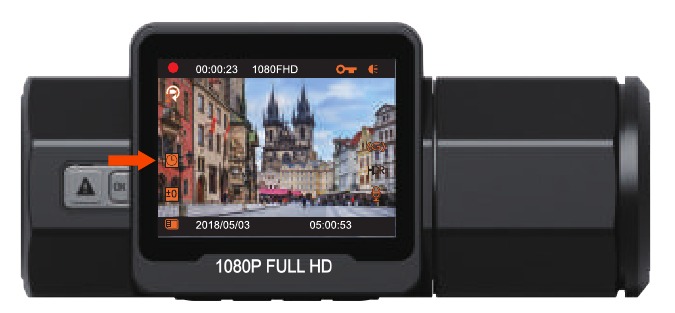

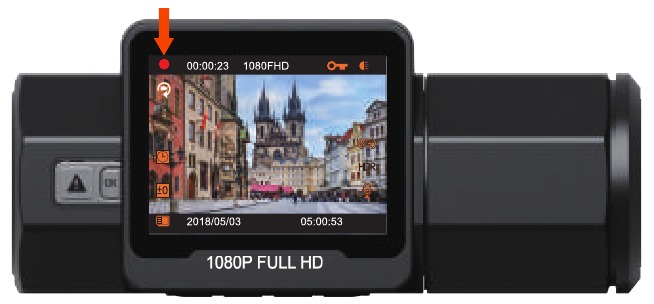

Timelapse

Als Time Lapse (Timelapse) is geselecteerd, maakt de camera statische foto's met het ingestelde tijdsinterval - ofwel 1, 5 of 10 seconden - om een videomontage te maken. Als u bijvoorbeeld Time Lapse (Timelapse) 1sec instelt, maakt de camera elke seconde één foto en voegt de foto's vervolgens samen tot een video van 1 fps. Met een maximale opnameframesnelheid van 30 fps genereert het opnemen van 8 uur video met Time Lapse (Timelapse) 1 Sec een timelapse-video die slechts 16 minuten duurt (=8 x 60 x 60/30/60). Deze Eco Mode (Ecomodus) wordt aanbevolen voor geheugenkaarten met kleinere capaciteiten. [Normale opnametijd = Tme Lapse-opnametijd (Sec) x Opnameframesnelheid FPSx Time Lapse-optie]

De camera verlaat de timelapse-opnamemodus automatisch de volgende keer dat de camera wordt uitgeschakeld. En wanneer de camera weer wordt ingeschakeld, neemt hij op in de normale modus.

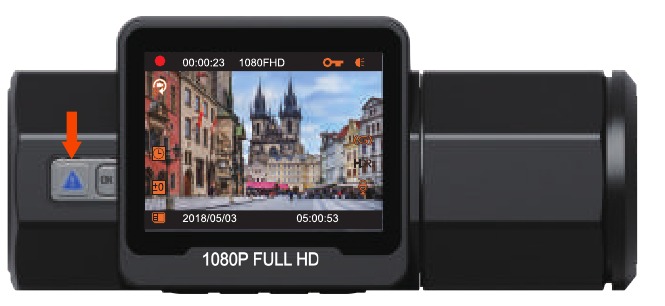

Een snapshot maken

Wanneer de camera video opneemt, legt het indrukken van de Emergency/ Camera button (Nood-/cameraknop) een snapshot vast.

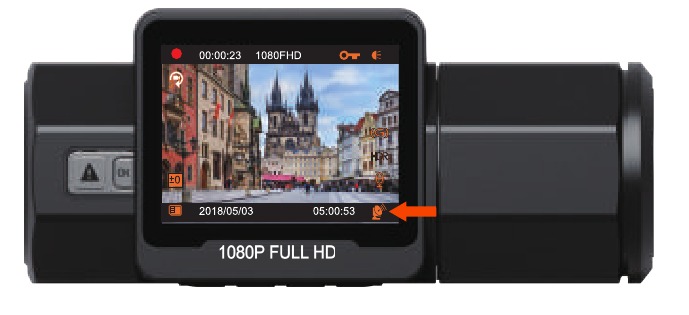

Externe GPS-ontvanger aansluiten (optioneel accessoire)

Een externe GPS-ontvangerhouder is vereist om de ingebouwde GPS-functie van de camera te gebruiken. Deze kan worden gekocht bij Amazon.

1. Installeer de externe GPS-houder op de camera in plaats van de originele houder.
2. Sluit de Mini USB Connector (Mini-USB-connector) aan op de GPS-houder om deze van stroom te voorzien.
3. Zodra deze is opgeladen, wordt de camera ingeschakeld. De opname begint als er een Micro SD-kaart is geplaatst, druk gewoon op de Confirm Button (Bevestigingsknop) om de opname te stoppen.
4. Druk op de MENU-knop om de installatie te openen, ga naar "GPS Setup" "GPS Setup" (GPS-instelling) om de GPS-functie van de camera te activeren.

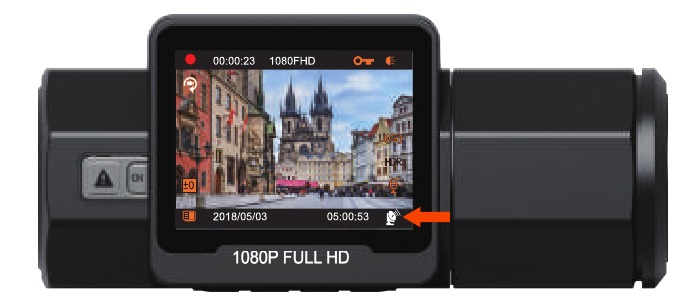

5. De GPS-ontvanger begint te zoeken naar een GPS-signaal, dit wordt weergegeven door een grijs GPS-pictogram op het scherm. Zodra het GPS-signaal is ontvangen en vergrendeld, wordt het pictogram oranje.



6. U kunt GPS-tracking en voertuigsnelheid op de videobeelden opnemen, ga naar "RECORD SETUP" "Stamp" "Speed Stamp" (Snelheidsstempel) en om in te stellen.
7. U kunt opgenomen video bekijken met behulp van de VANTRUEO GPS Viewer (beschikbaar om te downloaden op www.vantrue.net).

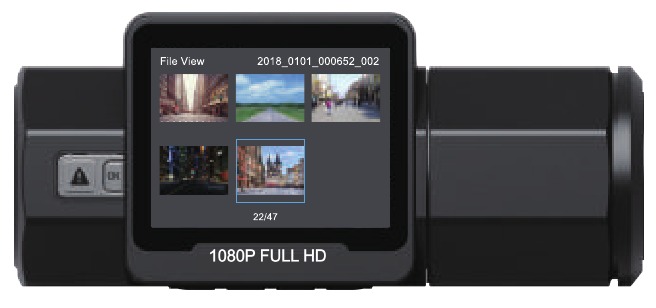

Video's/foto's bekijken op de camera

Druk op MENU en ga naar "FILES" (BESTANDEN), druk op OK en de knop OMHOOG/OMLAAG om te navigeren naar "EVENT" (GEBEURTENIS) of "NORMAL" (NORMAAL) of "PHOTO" (FOTO) of "All" (Alle) bestandsmappen om video's of foto's op het camerascherm te bekijken en af te spelen. Gebruik de knoppen OMHOOG/OMLAAG om het bestand te selecteren en druk op Confirm (Bevestigen) om af te spelen/pauzeren. Druk tijdens het afspelen op OMHOOG om terug te spoelen en op OMLAAG om vooruit te spoelen.


Druk op de Emergency/Camera (Nood-/cameraknop) en OK-knop om één video/foto of alle bestanden te verwijderen.

Bestanden bekijken op een computer

1. Sluit de camera aan op uw computer met behulp van de meegeleverde USB-kabel (gebruik de USB-poort op de camerabody, niet op de houder).
2. "Mass Storage" (Massaopslag) wordt weergegeven op het camerascherm en begint met het overbrengen van gegevens.
3. Afhankelijk van uw besturingssysteem wordt het apparaat weergegeven als een verwisselbare schijf of een verwisselbaar volume.

OPMERKING: wanneer de camera onder de status "Mass Storage" (Massaopslag) op uw computer is aangesloten, worden de standaard camera-instellingen en -bewerkingen uitgeschakeld.

Bekijken op een tv
De camera heeft een mini-HDMI-poort voor het aansluiten van een extern beeldscherm, zoals een monitor of tv. Houd er rekening mee dat het product niet wordt geleverd met een mini-HDMI-naar-HDMI-kabel.

1. Gebruik een USB-oplader om de camera op te laden.
2. Steek de mini-HDMI-connector in de HDMI-poort van de camera.
3. Steek het HDMI-connectoruiteinde in de HDMI-poort van uw tv of monitor.
4. Pas uw weergave-instellingen aan om de HDMI-invoerbron te detecteren.
5. Zodra de camera op uw tv is aangesloten, wordt het scherm van de camera zwart en wordt de uitvoer naar uw tv-scherm geleid.

OPMERKING:

1. Om de HDMI Output Mode (HDMI-uitvoermodus) te gebruiken, vereist de camera een constante stroomaansluiting via USB.
2. Wanneer de camera is aangesloten op een extern beeldscherm, is de video-opnamefunctie van de camera uitgeschakeld.

Werktemperatuur

De T2 is uitgerust met een 5FSuper Capacitor (5F-supercondensator); vergeleken met een batterij ondersteunt de supercondensator 24/7 werktijd en is bestand tegen extreme werktemperaturen van -4ºF (-20ºC) tot 158ºF (70ºC).

De firmware upgraden

Het systeem wordt automatisch bijgewerkt als de Micro SD-kaart het firmware-upgradebestand bevat. De camera wordt opnieuw opgestart zodra de upgrade is voltooid. Het firmwarebestand wordt na de upgrade automatisch verwijderd.

Blijf altijd up-to-date
De nieuwste firmwareversies zijn altijd beschikbaar op de officiële VANTRUE-website (www.vantrue.net). We raden u ten zeerste aan om uw product te registreren (www.vantrue.net/register) om een e-mailmelding te ontvangen wanneer er een nieuwe firmware-update beschikbaar is.

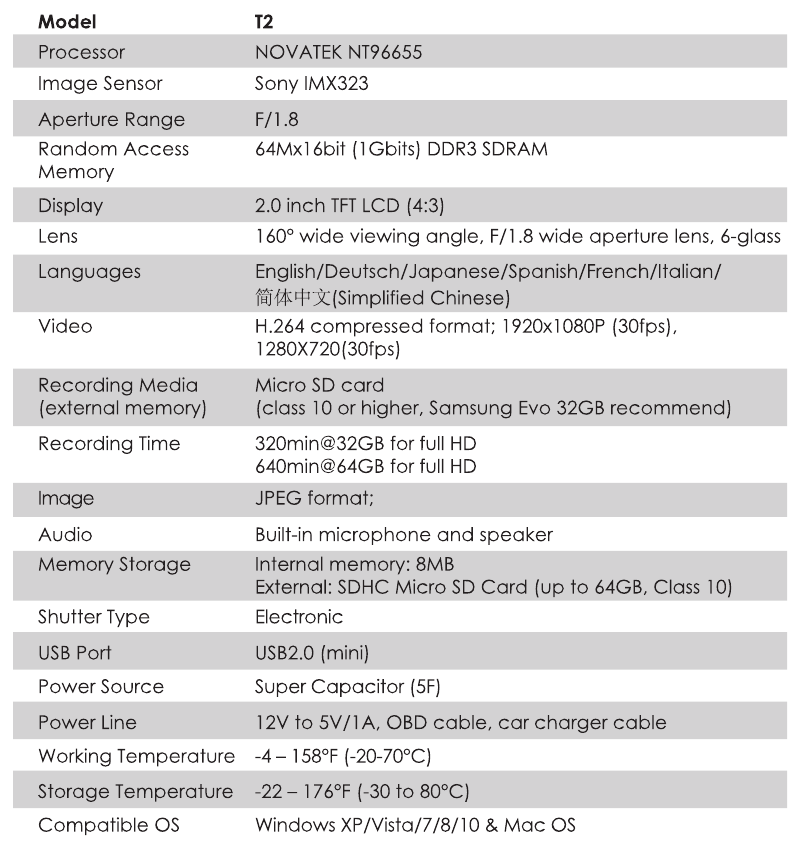

Specificaties

De specificaties van dit product kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van productverbeteringen.
