ANYCUBIC KOBRA MAX - Handleiding voor grote 3D-printer

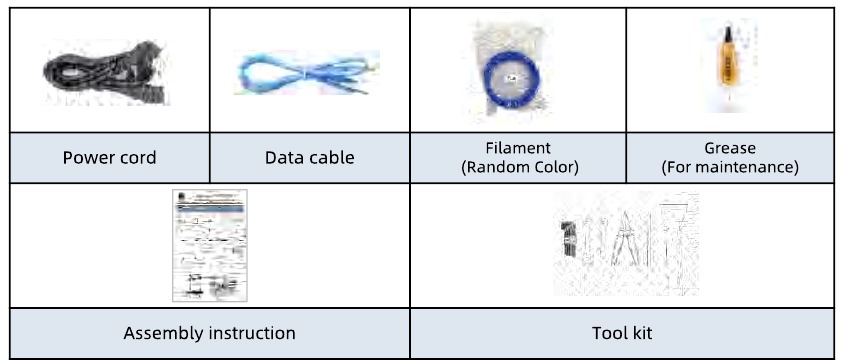

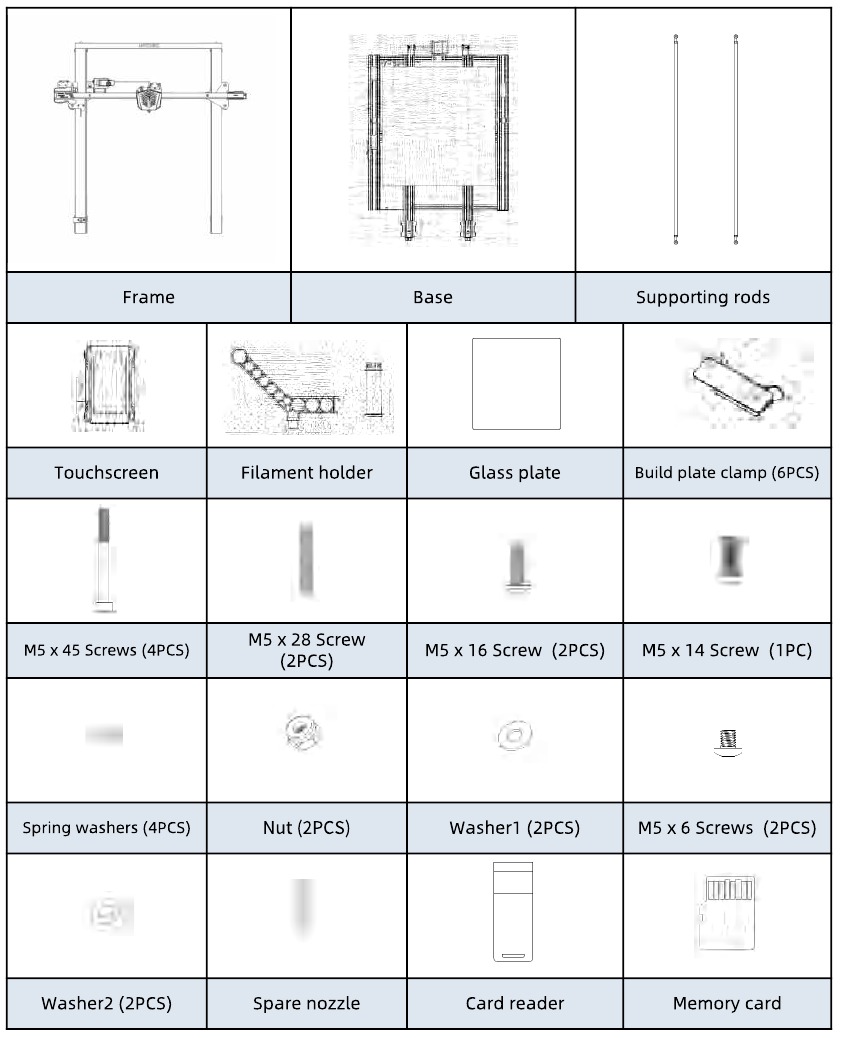

Paklijst

* Alle getoonde afbeeldingen zijn alleen ter illustratie. Het daadwerkelijke product kan afwijken als gevolg van productoptimalisatie.

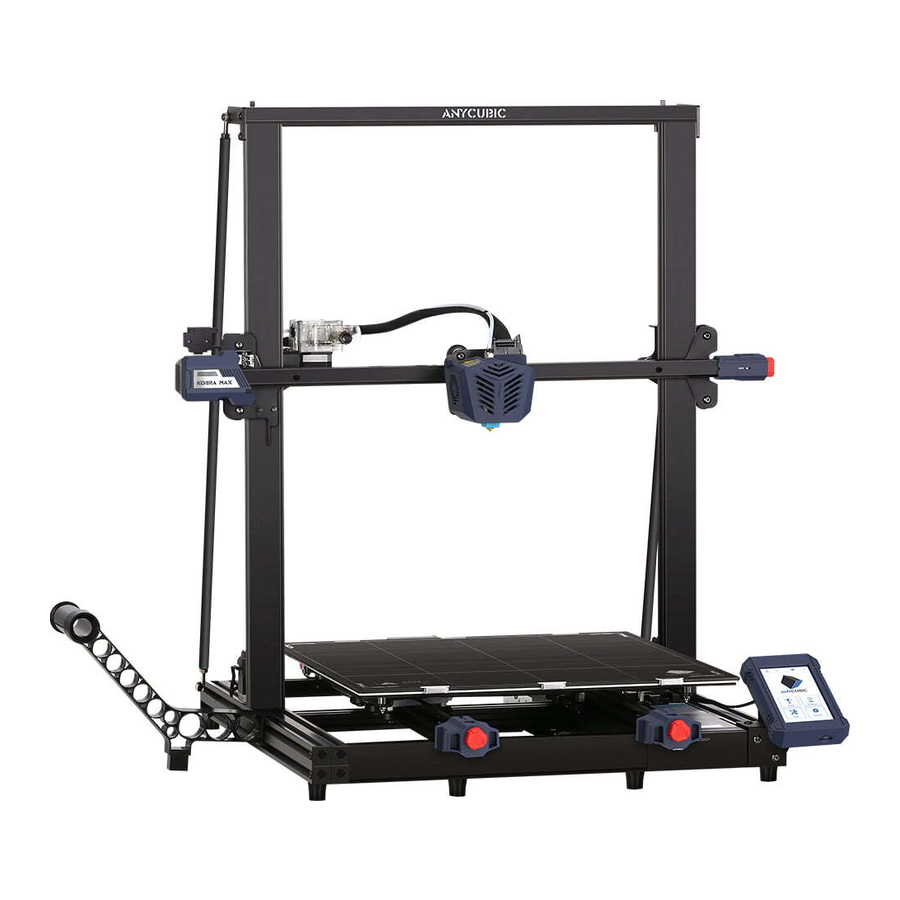

Productoverzicht

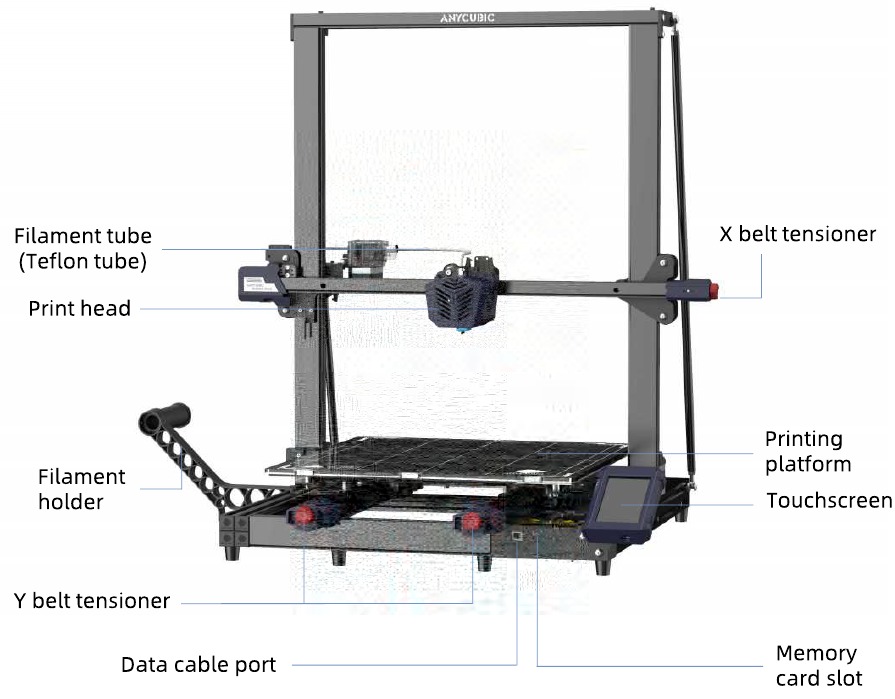

Voorkant

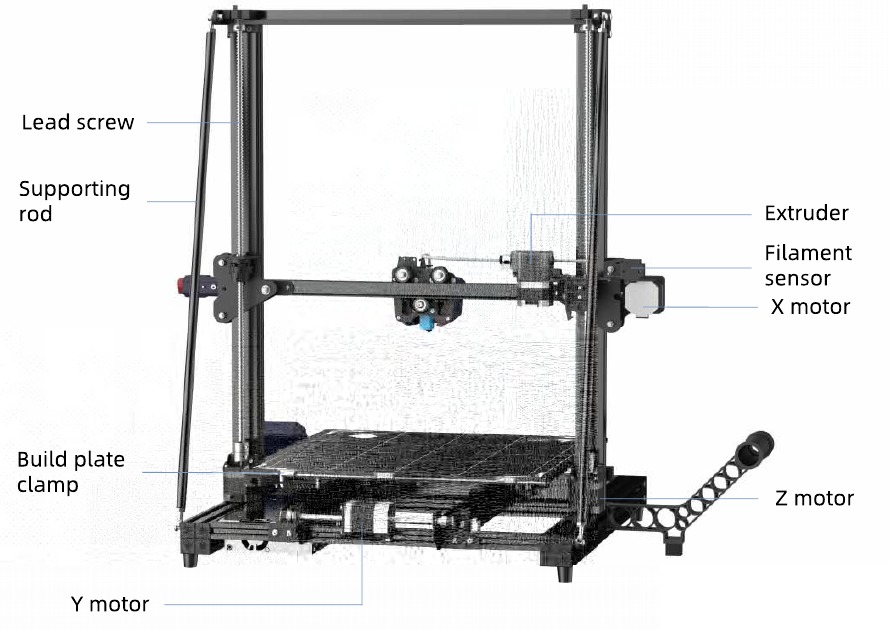

Achterkant

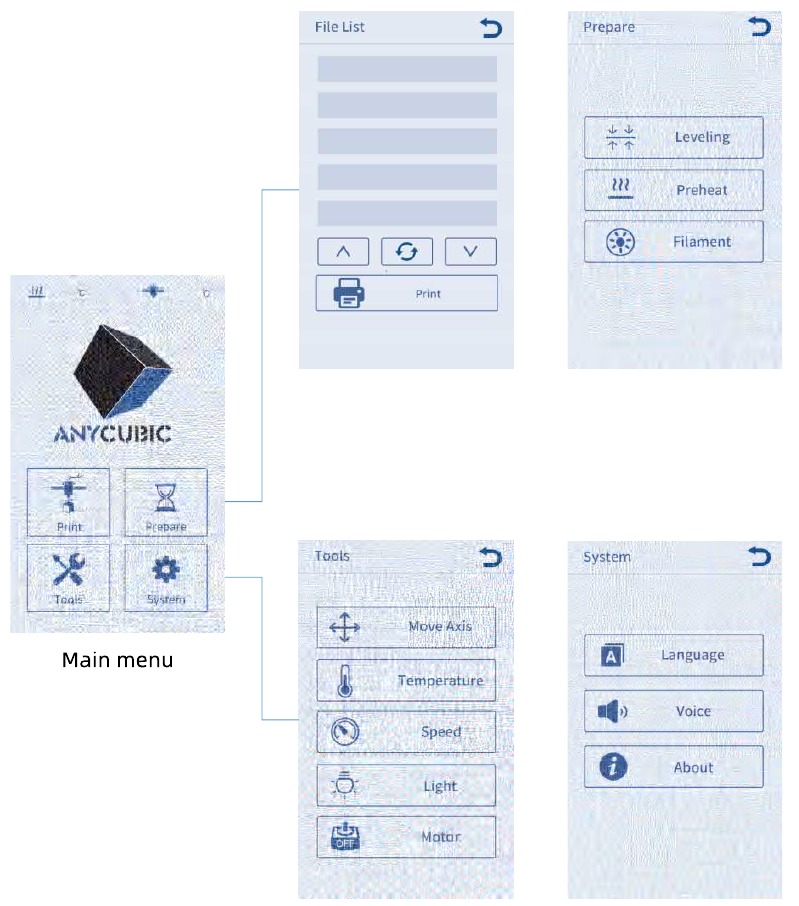

Menudirectory

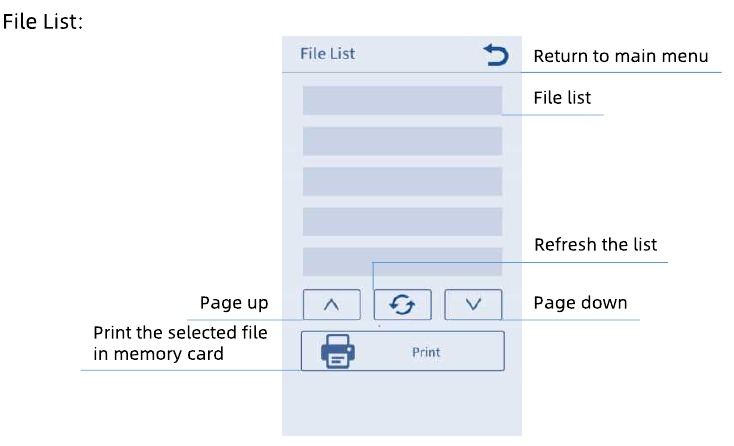

Afdrukken

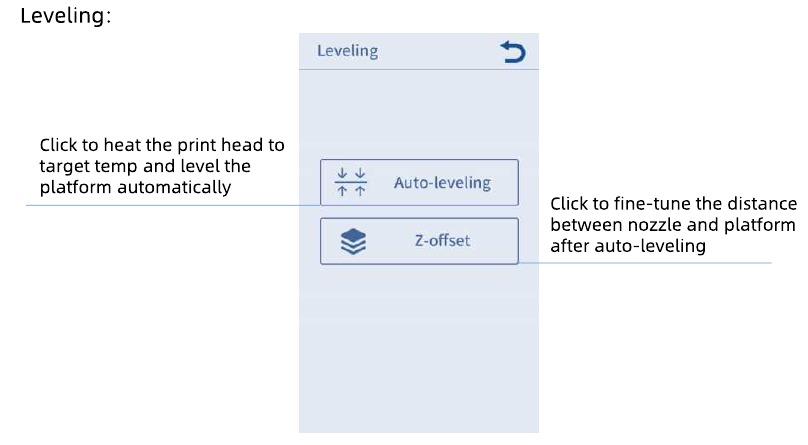

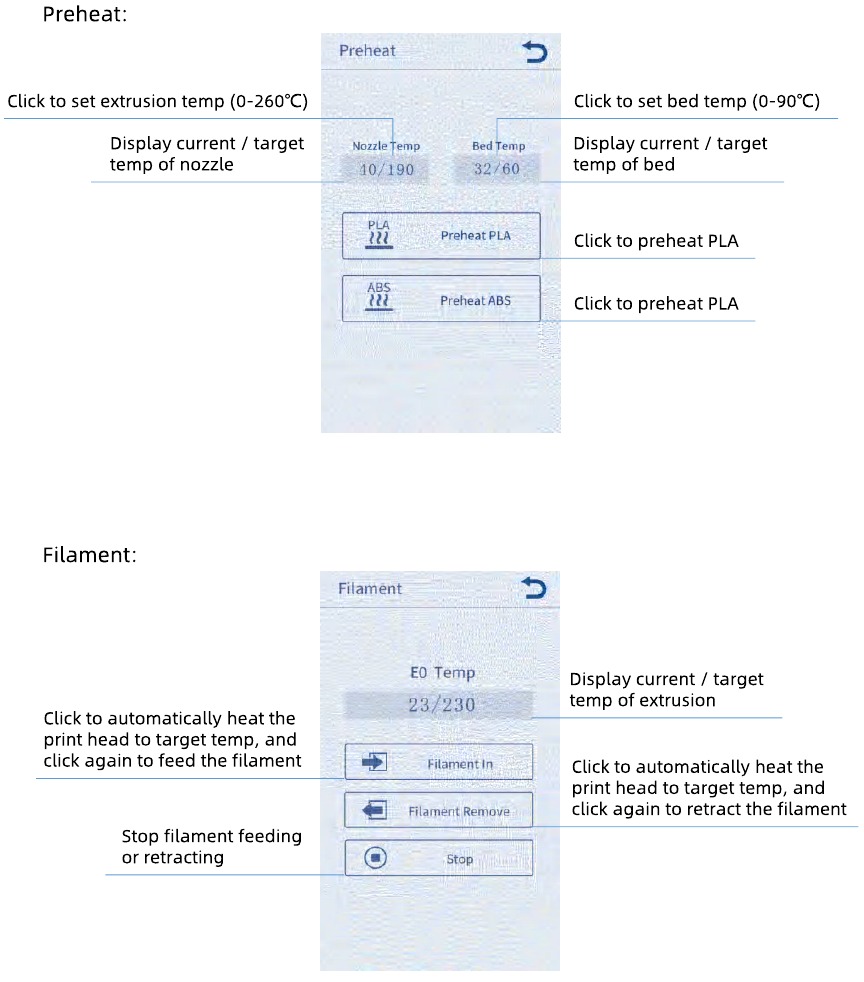

Voorbereiden

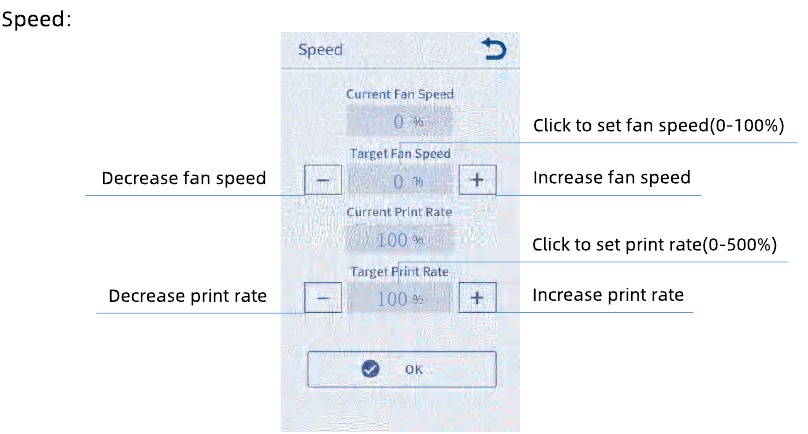

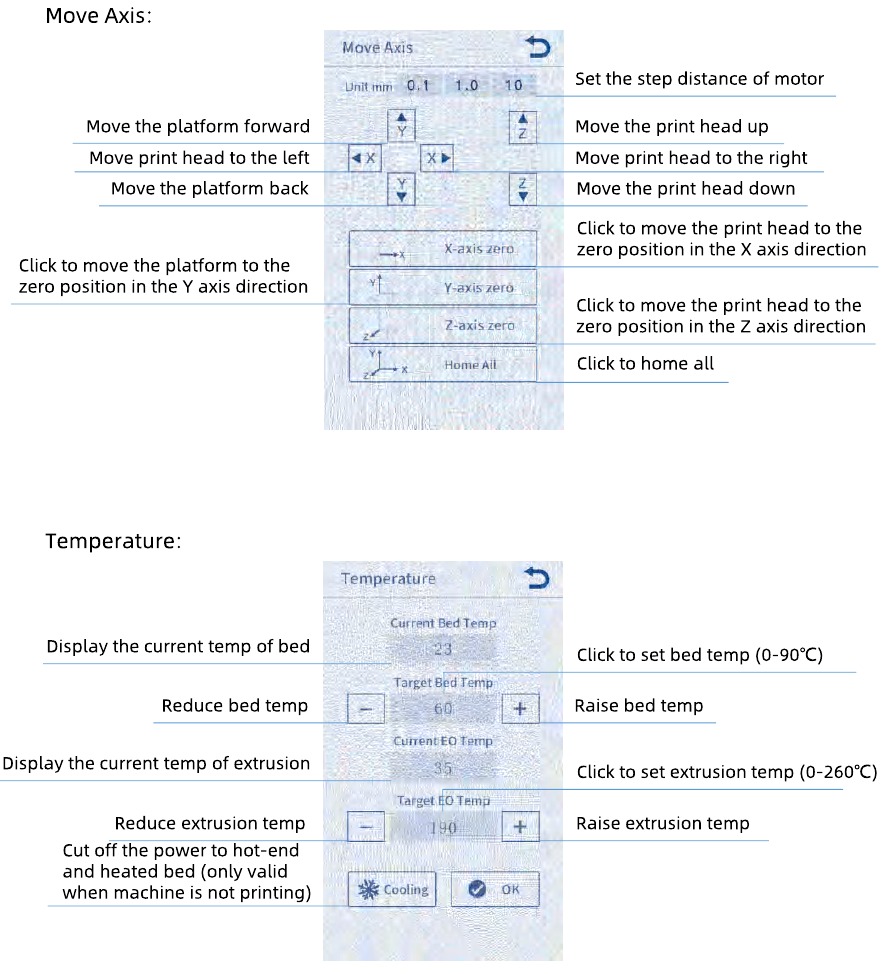

Hulpmiddel

Light: Turn on/off the light of the print head (Het licht van de printkop in- of uitschakelen)

Motor: Disable all motors (only valid when machine is not printing). (Alle motoren uitschakelen (alleen geldig als de machine niet aan het printen is)).

Systeem

Language: Change language (English / Chinese). (Taal wijzigen (Engels/Chinees)).

Voice: Turn on/off the screen sound. (Het schermgeluid in- of uitschakelen).

About: Display the information about the product. (De informatie over het product weergeven).

Installatie

1. Wees voorzichtig tijdens de montage, omdat sommige onderdelen scherpe randen kunnen hebben.
2. Het wordt aangeraden om een plat bureaublad te gebruiken en de onderdelen op een ordelijke manier te plaatsen voor een snelle montage.
3. De kleur van sommige onderdelen kan verschillen van die in de handleiding, maar de montage is hetzelfde.
4. De firmware is vooraf geüpload naar het moederbord. Na het voltooien van de montage, egaliseert u het platform en laadt u de filament en kunt u de eerste testafdruk starten.

Opmerking: Elke eenheid van de printer is geïnspecteerd en getest op afdrukken. Daarom kunnen er in sommige gevallen zeer kleine markeringen op de printkop of op het verwarmde bed achterblijven. Deze hebben geen invloed op de afdrukkwaliteit en betekenen dat de printer is getest op de kwaliteit. Als er wat kleine krassen op de aluminium balken zitten of lichte oneffenheden op het platform, is dit normaal en heeft dit geen invloed op de afdrukkwaliteit. Hartelijk dank voor uw begrip.

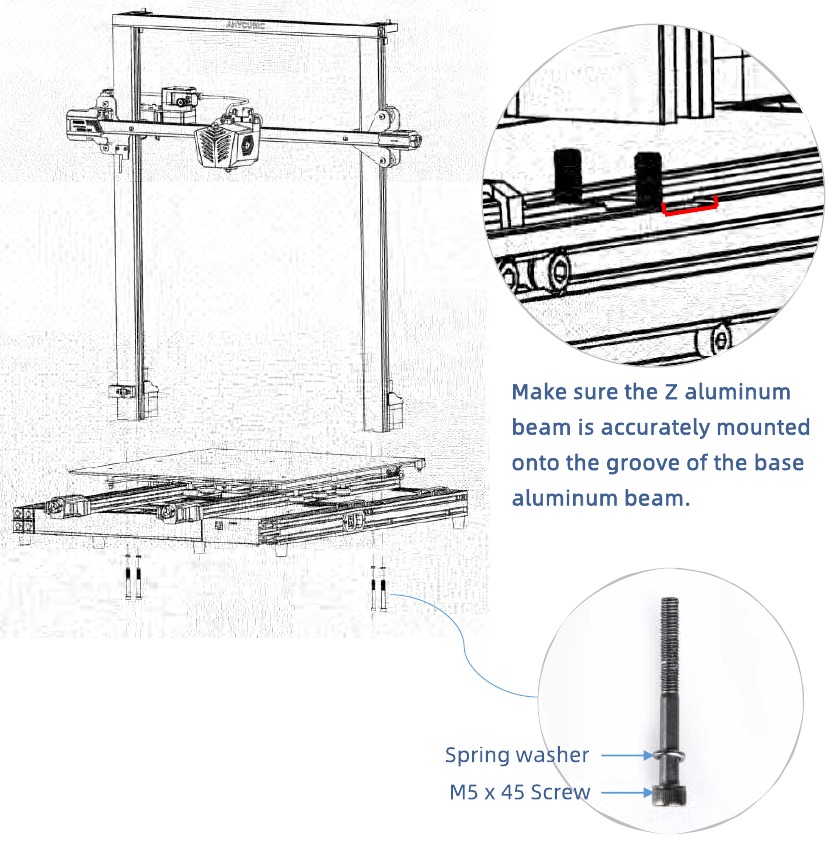

1. Installeer het frame. (Voorkant)

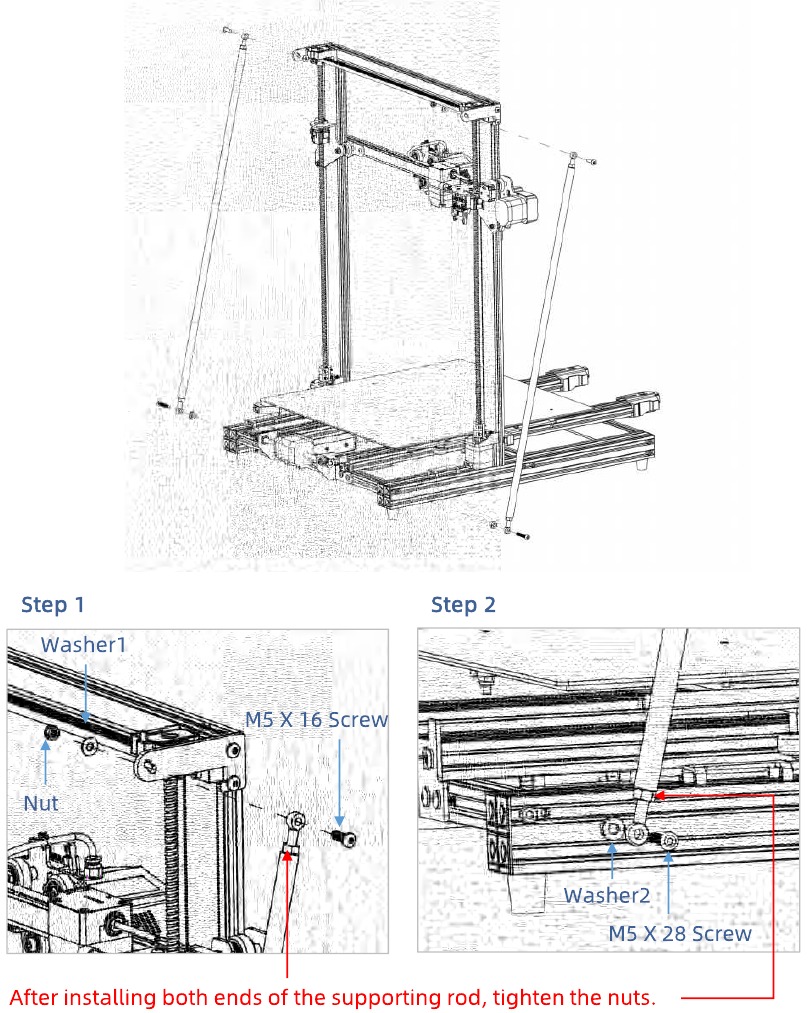

2. Installeer ondersteunende stangen. (Achterkant)


Tips: Draai de moeren aan beide uiteinden van de steunstang los en de lengte van de steunstang kan worden aangepast.

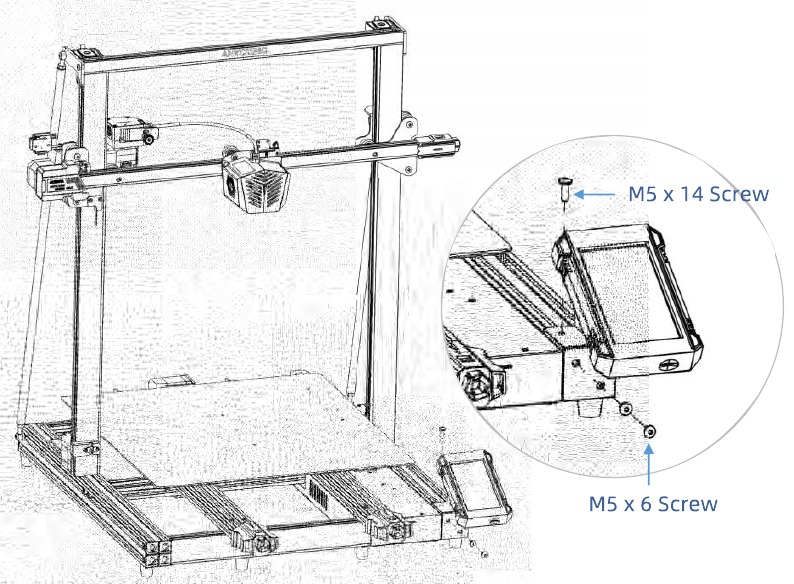

3. Installeer het scherm. (Voorkant)

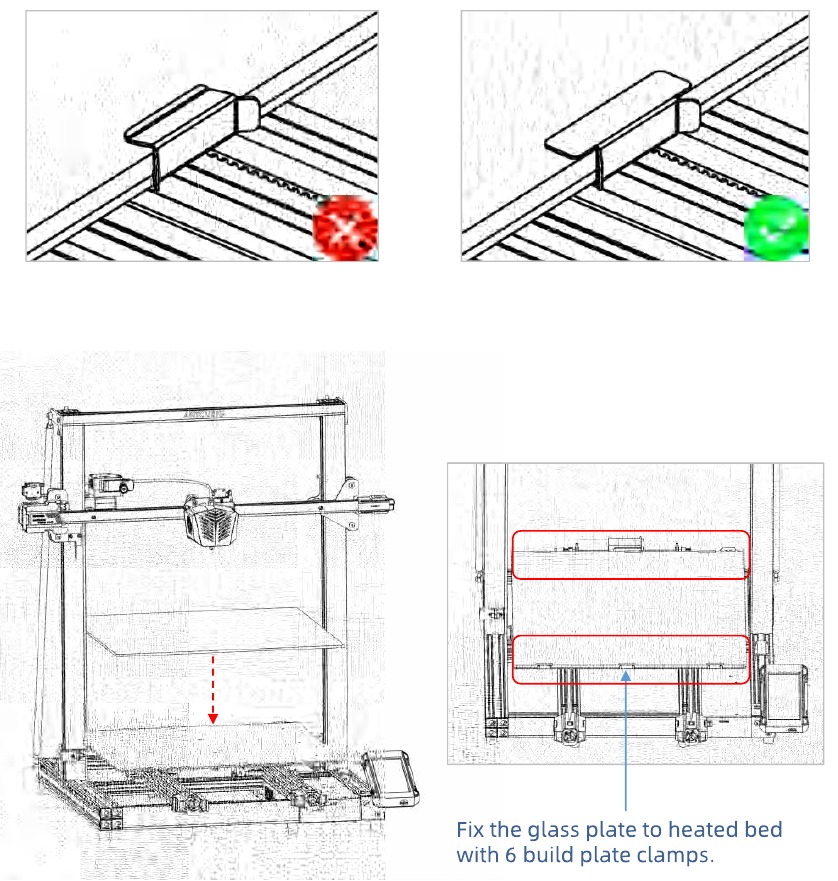

4. Installeer de glasplaat. (Voorkant)
   Verwijder de film van het verwarmde bed voordat u de glasplaat installeert.

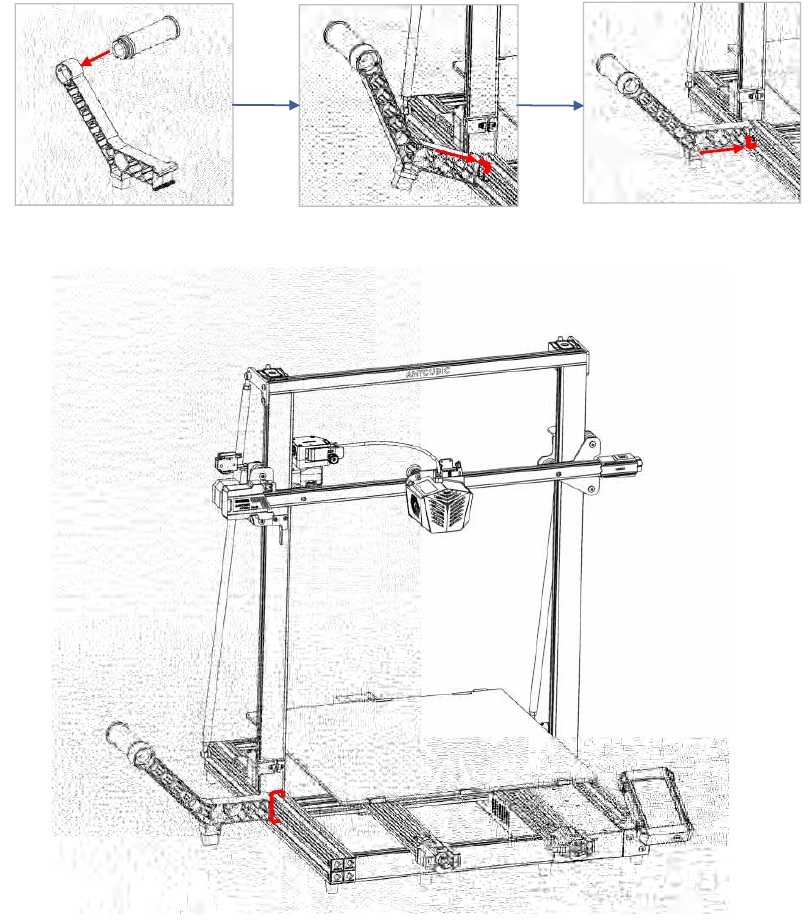

5. Installeer de filamenthouder. (Voorkant)

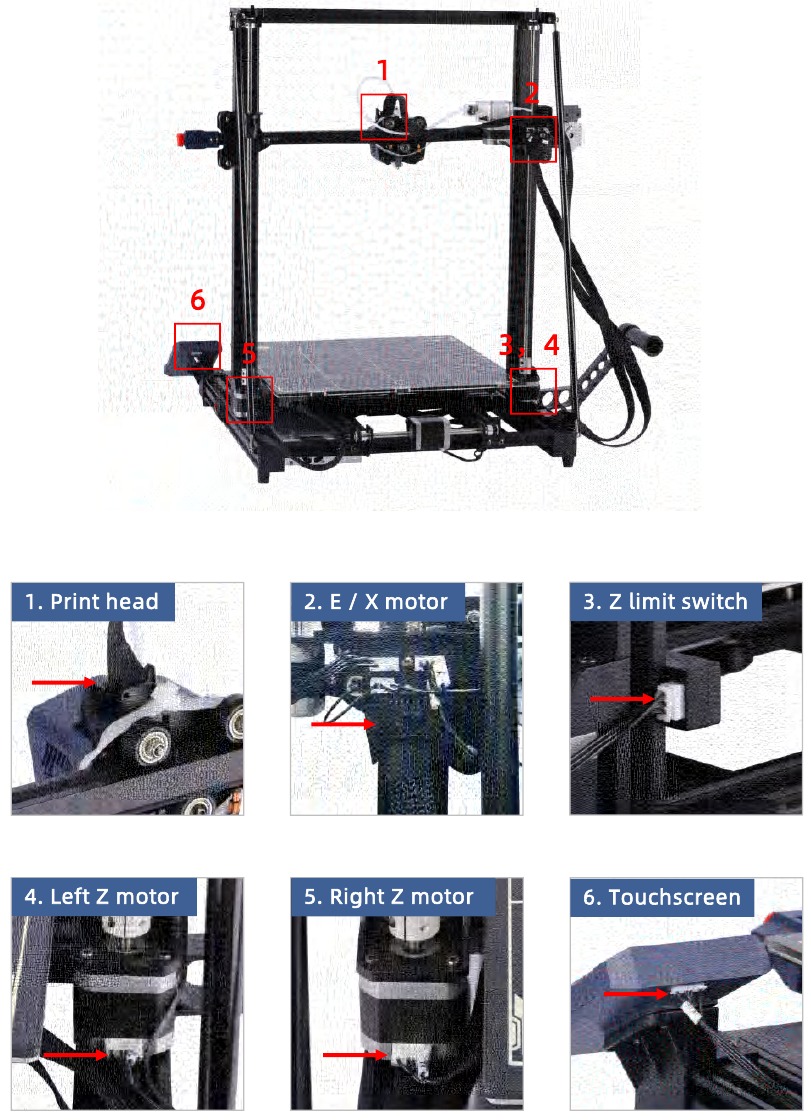

6. Bedrading: sluit al deze kabels aan op hun poorten volgens het bijbehorende label. (De kabels zijn verpakt onder het verwarmde bed, trek ze er voorzichtig uit.)
   Sluit geen kabels aan of los wanneer de machine is ingeschakeld.

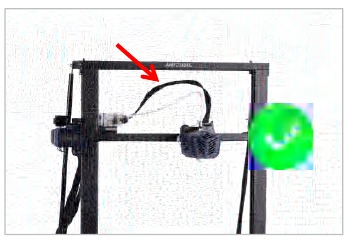

   Zorg ervoor dat de printkopkabel soepel onder de bovenste balk doorloopt.

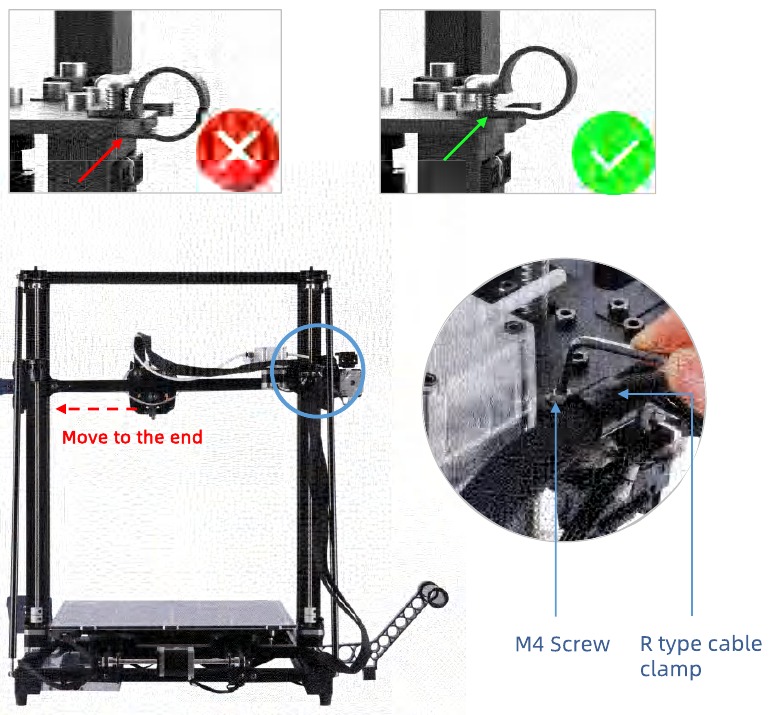

7. Verplaats de printkop naar het einde en zet vervolgens de printkopkabelboom vast in de beugel met een R-type kabelklem en één M4-schroef. (Achterkant)

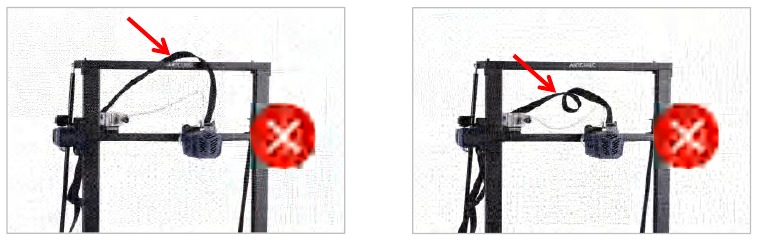

   Let op de vaste positie van de printkopkabelboom. Als de hierboven weergegeven lengte minder is dan 56 cm, raakt de printkopkabelboom los of beschadigd na langdurig gebruik.

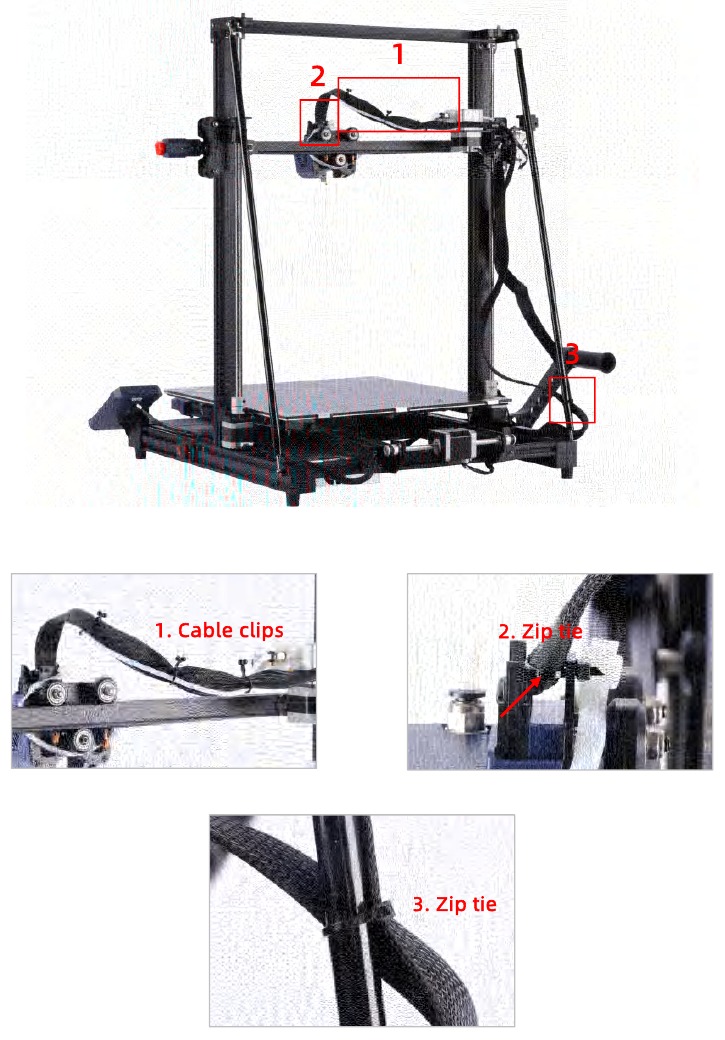

7. Gebruik drie kabelklemmen om de printkopkabel en de teflonbuis aan elkaar te binden en bevestig de printkopkabel vervolgens aan de printkopbevestigingsplaat met een kabelbinder en bind de kabels linksachter vast aan de steunstang met een kabelbinder. (Achterkant)


Controleren voor gebruik

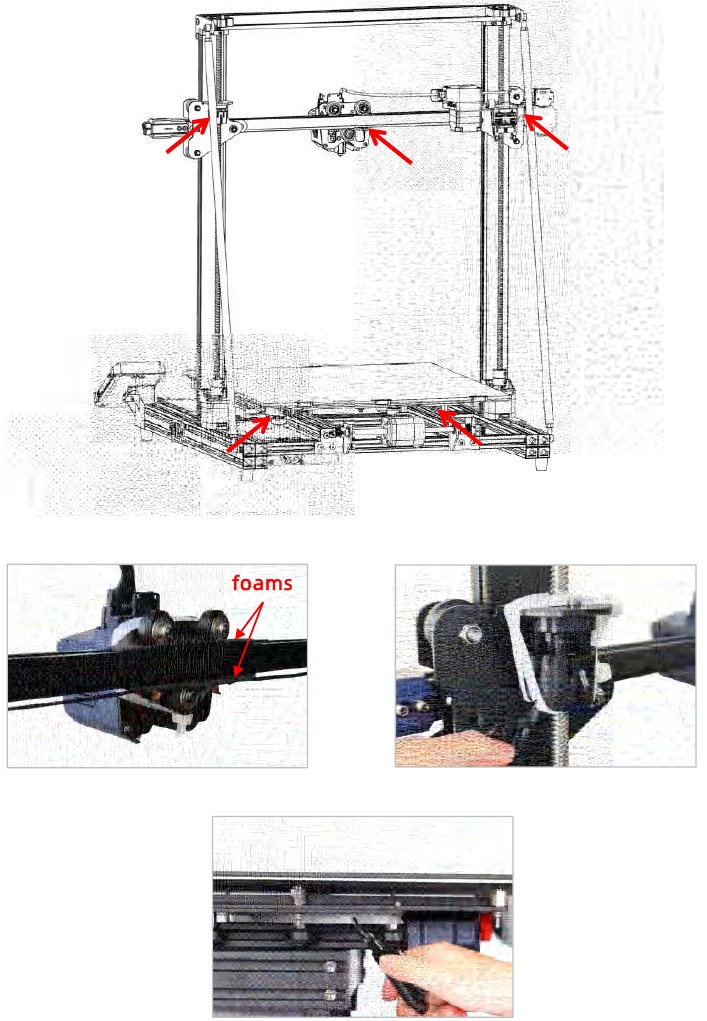

1. Verwijder ongewenste kabelbinders en schuimen
   Knip de kabelbinders af die op de afbeelding worden weergegeven en verwijder schuimen van de printkop.


2. D-vormige wielen
   D-vormige wielen van de basis en de printkop kunnen los zitten als gevolg van transport. Plaats de printer na de montage op een vlak bureaublad en controleer de wielen.

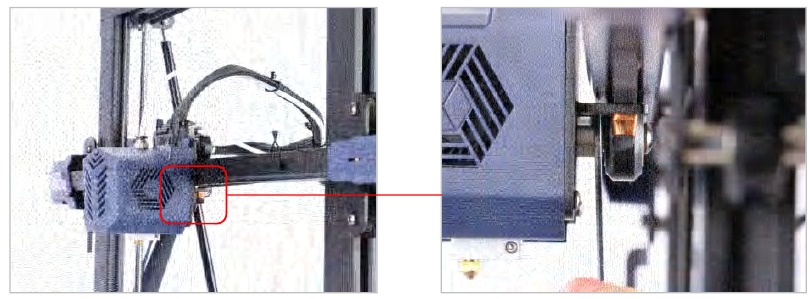

   1. X-as: Schud de printkop handmatig. Als deze wiebelt, draait u het wiel vast door de excentrische moer te draaien met een steeksleutel totdat de printkop niet meer wiebelt en soepel langs de X-as beweegt.

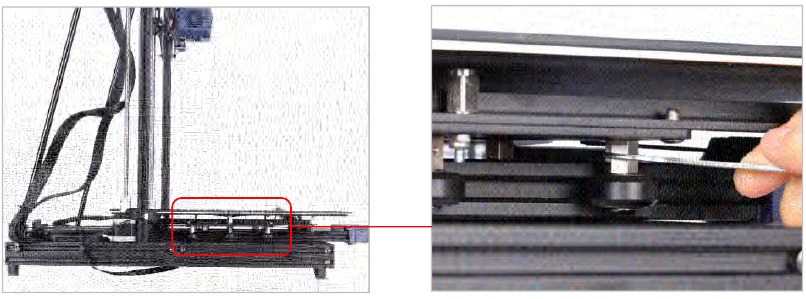

   2. Y-as: Schud het printplatform handmatig. Als het wiebelt, draait u de wielen vast door de excentrische moeren te draaien met een steeksleutel totdat het platform niet meer wiebelt en soepel langs de Y-as beweegt.

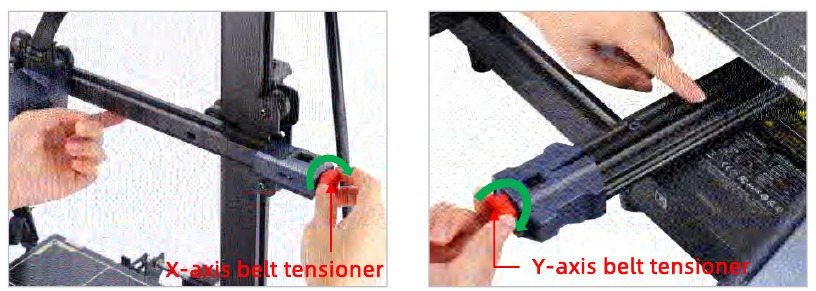

3. Riemen
   Span de riemspanners aan als de riemen los zitten.


Nivellering

Het nivelleren van het printplatform is een belangrijke stap in 3D-printen, die in grote mate bepaalt of het model betrouwbaar aan het printplatform kan worden gehecht. Als de afstand tussen het mondstuk en het printplatform te groot is, hecht het model niet goed aan het printplatform. Als het mondstuk te dicht bij het printplatform staat, belemmert dit de materiaalexrusie en bekrast het het platform. Eenmaal geëgaliseerd, is het niet nodig om elke keer vóór elke afdruk te egaliseren.

ANYCUBIC Kobra Max ondersteunt automatische nivellering, waardoor het platform gemakkelijk kan worden geëgaliseerd.

* Zorg er vóór het nivelleren voor dat het platform en het mondstuk schoon zijn en vrij van vreemde stoffen om te voorkomen dat het nivelleringseffect wordt beïnvloed.

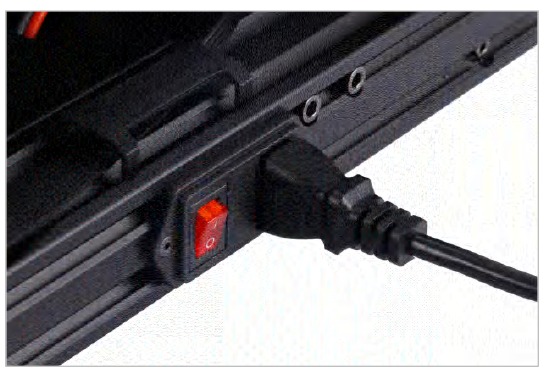

1. Steek de stekker in het stopcontact en schakel vervolgens de printer in.

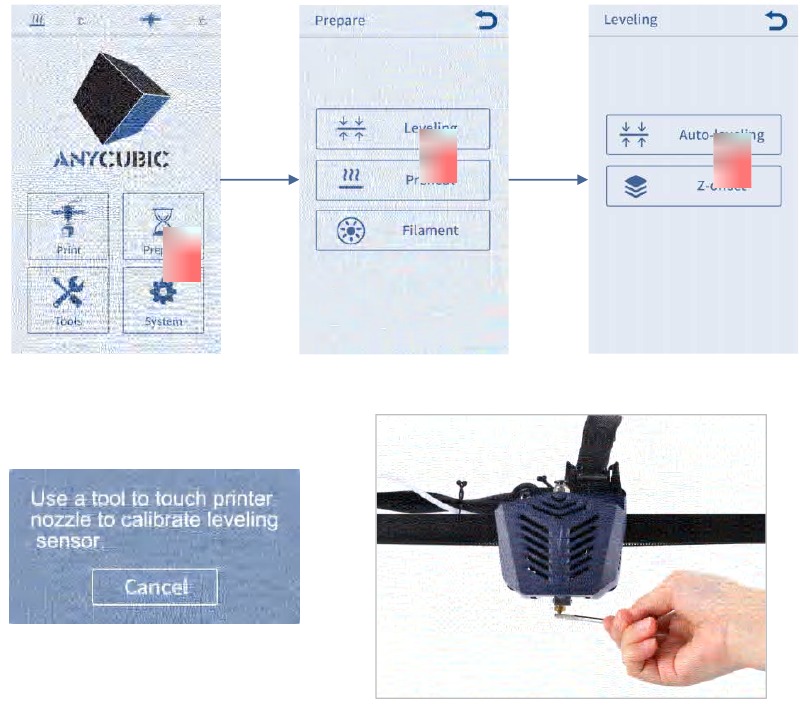

2. Ga terug naar het hoofdmenu en klik vervolgens op Prepare→ Leveling→Auto-leveling. Er verschijnt een pop-upvenster waarin u wordt gevraagd een hulpmiddel te gebruiken om het mondstuk voor kalibratie aan te raken. Houd er rekening mee dat u de kalibratie binnen 1 minuut moet uitvoeren.


3. Wanneer de kalibratie is gelukt, zal de machine de printkop en het verwarmde bed opwarmen en voorverwarmen (als u ze handmatig opwarmt tot de doeltemperatuur vóór het nivelleren, wordt het voorverwarmen automatisch overgeslagen) Wanneer de machine de doeltemperatuur bereikt, zal deze automatisch 16 punten op het platform detecteren. Dit duurt enkele minuten, wees geduldig.
   * Raak het mondstuk en het verwarmde bed niet aan om brandwonden te voorkomen.

Filament laden

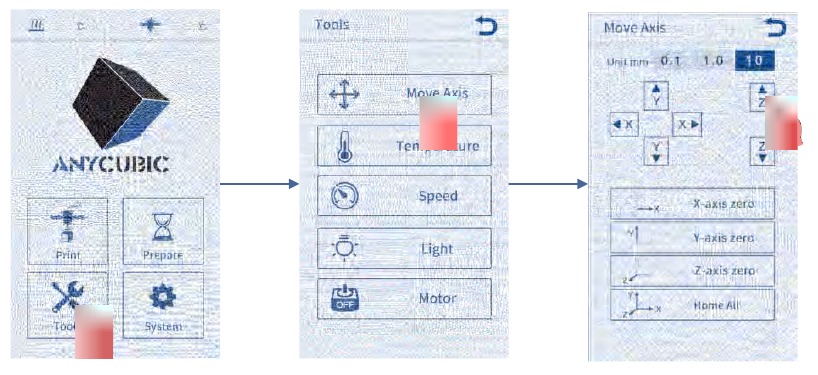

1. Ga terug naar het hoofdmenu, klik op Tools→Move Axis, klik continu opom de printkop omhoog te brengen, zodat er voldoende ruimte is om te laden.

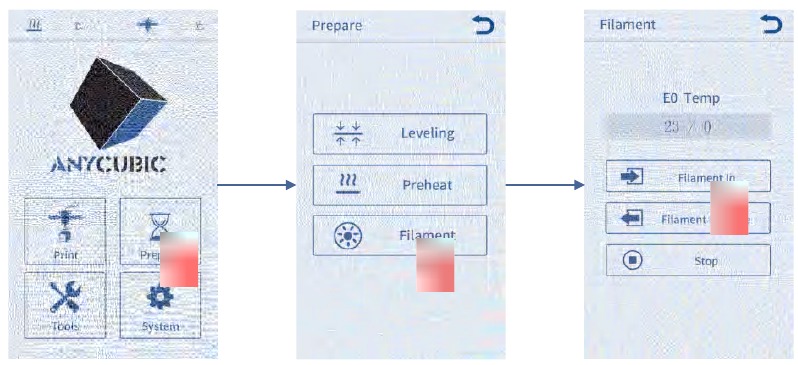

2. Ga terug naar het hoofdmenu, klik op Prepare → Filament → Filament In en de verwarmingsinterface verschijnt, klik op "0K".

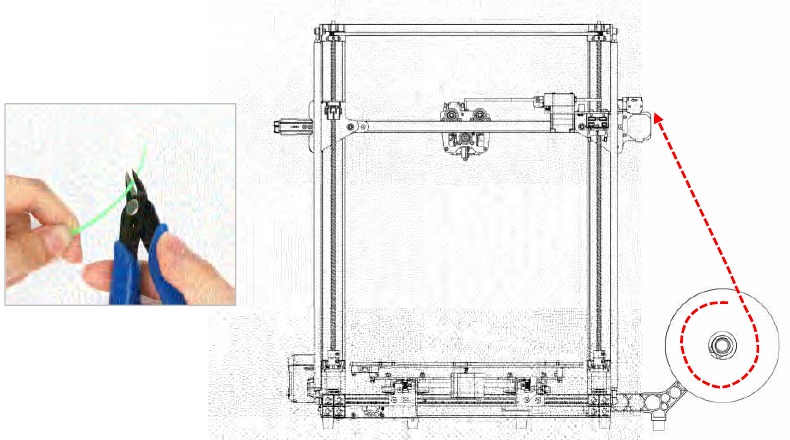

3. Snijd het uiteinde van het filament in een hoek van 45 graden af en maak het filament recht, plaats vervolgens de filament spoel op de filamenthouder.

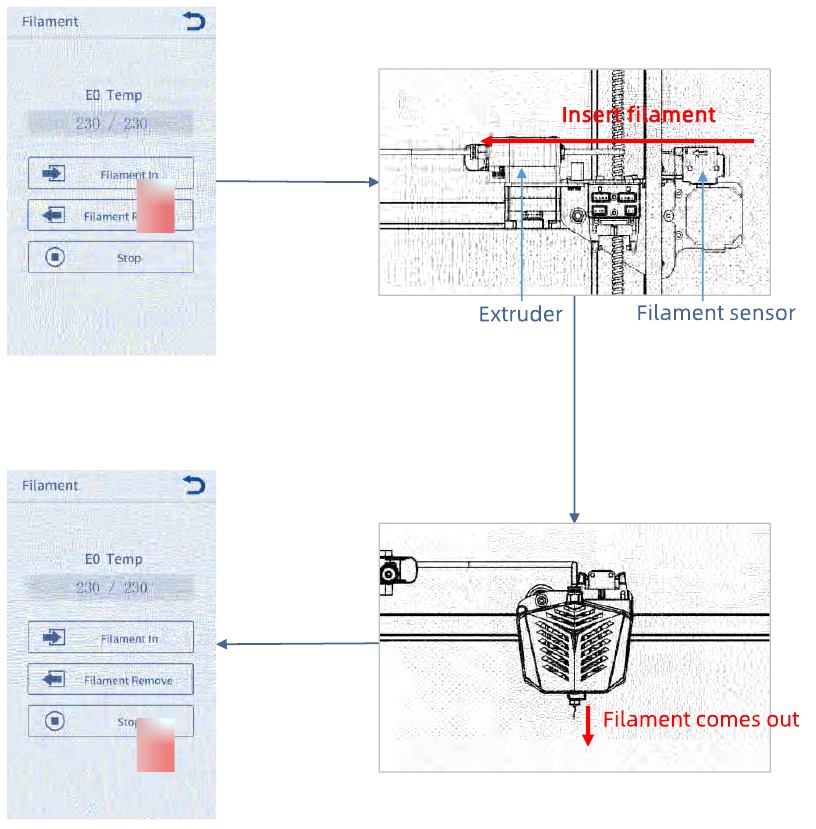

4. Controleer de temperatuur op het scherm. Wanneer het mondstuk de doeltemperatuur bereikt, klikt u nogmaals op Filament In. Leid het filament door de filamentsensor en steek het in de extruder totdat het door de extruder wordt aangevoerd. Wanneer het filament soepel uit het mondstuk komt, klikt u op Stop.
   * Maak het filamentresidu op de punt van het mondstuk schoon.

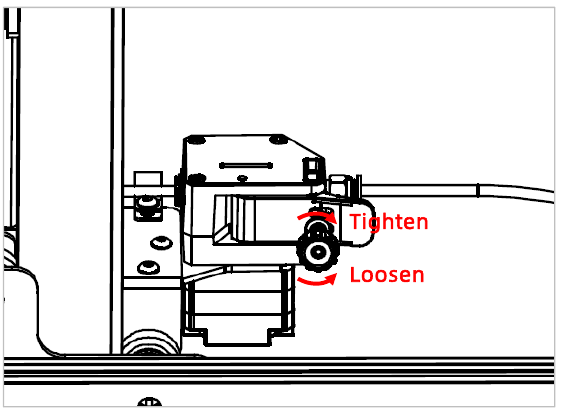

Supplement:
Als het geëxtrudeerde filament tijdens het aanvoeren niet glad of te dun is, past u de extrusiekracht aan door aan de knop te draaien, zoals hieronder wordt weergegeven.

• Als het filament niet wordt geëxtrudeerd of de extrusie niet soepel verloopt, verhoogt u de extrusiekracht door de knop aan te draaien.
• Als het geëxtrudeerde filament te dun is, vermindert u de extrusiekracht door de knop los te draaien.

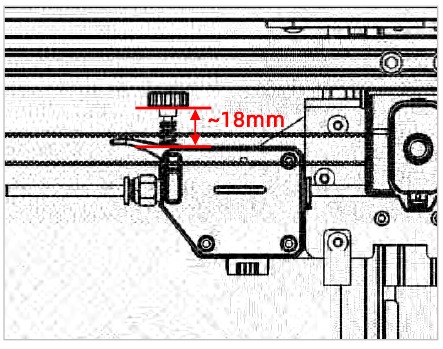

Opmerking: De optimale afstand van de knop voor het extruderen van filament is ongeveer 18 mm. U kunt de afstand van de schroef aanpassen voor het verschillende filament.

Modellen printen

Nadat de nivellering en de filamenttoevoer zijn voltooid, kan het printen worden gestart. Een afdrukbaar bestand "owl.gcode" is al in de geheugenkaart geladen en de gebruikers kunnen het rechtstreeks afdrukken.

* Om ervoor te zorgen dat de printer het GCode-bestand op de geheugenkaart beter herkent, moet u een back-up maken van alle bestanden op de geheugenkaart naar de computer en de geheugenkaart alleen voor de GCode-bestanden bewaren. Sla alle GCode-bestanden op in de hoofdmap van de geheugenkaart.

* De naam van het GCode-bestand mag alleen Engelse letters, een onderstrepingsteken en een spatie bevatten. De printern kan bestandsnamen die speciale tekens bevatten niet herkennen.

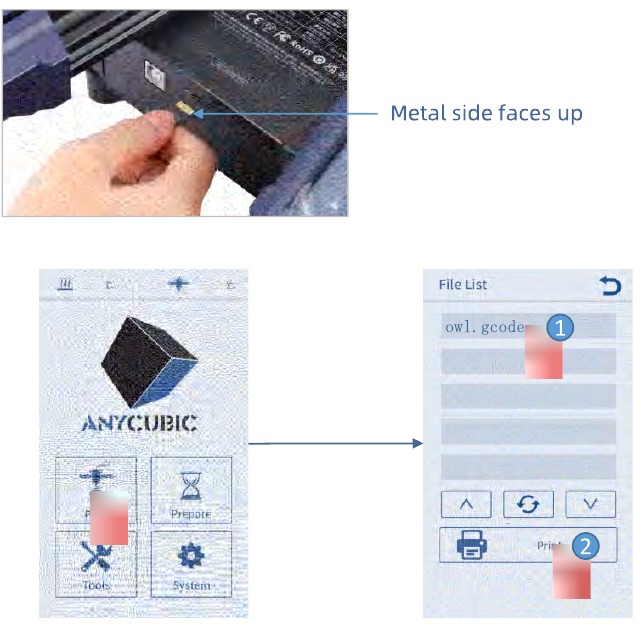

1. Plaats de geheugenkaart in de sleuf voor de geheugenkaart en kies het bestand "owl.gcod e" om af te drukken. (uil, auteur: etotheipi, www.thingiverse.com)

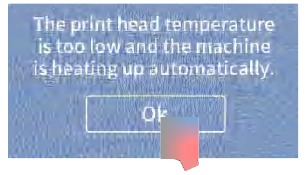

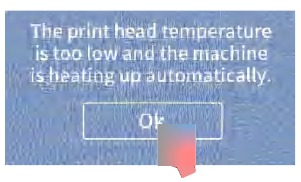

   * Voor het printen begint het mondstuk met verwarmen nadat het verwarmde bed de doeltemperatuur heeft bereikt. Wanneer de temperatuur de doelwaarde bereikt, begint de printer met printen.

2. Er kunnen drie soorten resultaten zijn voor de eerste of tweede laag van de testafdruk:

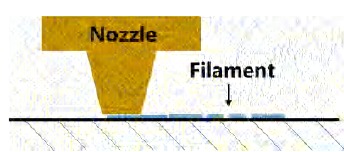

   1. Het mondstuk staat te dicht bij het platform, wat resulteert in onvoldoende extrusie van filament.

   2. De juiste afstand tussen het mondstuk en het platform kan het beste printeffect bereiken.

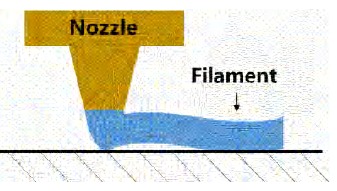

   3. Het mondstuk staat te hoog en de opening is groot, wat leidt tot een slechte hechting van het filament aan het platform.


Het printeffect en kan worden verbeterd door de Z-offset tijdens het printen aan te passen.

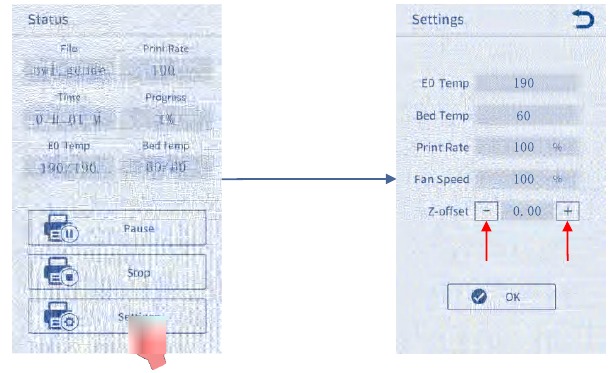

De Z-offset aanpassen:
Klik op Settings (Instellingen) op de afdrukstatusinterface en klik vervolgens op "+" of "-" van de Z-offset om de afstand tussen het mondstuk en het afdrukplatform aan te passen en het printeffect te observeren.

• In geval van configuratie , klikt u op Settings → Z-offset→ + om de printkop omhoog te brengen.
• In geval van configuratie , klikt u op Settings→ Z-offset → — om de printkop te laten zakken.

* Nadat u de offsetinstelling hebt aangepast, klikt u op "0K" op de instellingeninterface en de offset is van kracht voor het volgende afdrukken; als u alleen op de knop Return klikt zonder op "0K" te klikken, is de offset alleen van kracht voor deze afdruk.

Pas de Z-offset geduldig aan totdat het effect lijkt op @. Als het printeffect na meerdere aanpassingen nog steeds niet goed is, stop dan met printen en nivelleer het platform opnieuw.

3. Het mondstuk en het verwarmde bed hebben nog steeds een hoge temperatuur wanneer het printen is voltooid. Zorg ervoor dat u wacht tot het mondstuk en het verwarmde bed zijn afgekoeld voordat u het model van het printplatform verwijdert.

* Tip: Druk op de geheugenkaart om deze uit te werpen.

* Opmerking: Nadat het printen is gepauzeerd, kan het gesmolten filament op het model vallen. Verwijder de overtollige filamenten op het mondstuk en het model voordat u verder gaat met printen.

Filament verwijderen

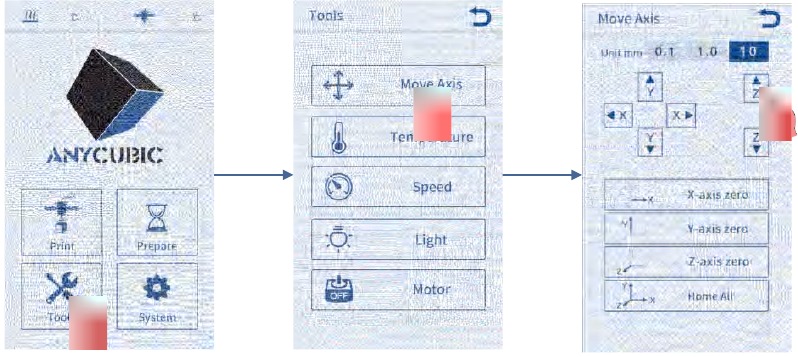

1. Ga terug naar het hoofdmenu, klik op Tools → Move Axis, klik continu op om de printkop omhoog te brengen, zodat er voldoende ruimte is tussen het mondstuk en het platform.

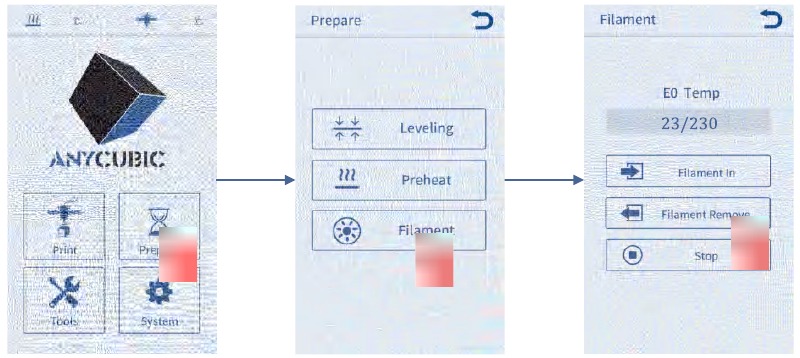

2. Ga terug naar het hoofdmenu, klik op Prepare → Filament →Filament Remove en de verwarmingsinterface verschijnt, klik op "0K".



3. Controleer de temperatuur op het scherm. Wanneer het mondstuk de doeltemperatuur heeft bereikt, klikt u nogmaals op Filament Remove. De extruder extrudeert eerst een paar filament en trekt het vervolgens in de versnelling. U moet het filament op tijd uittrekken om verstopping te voorkomen. Als u het er niet uit kunt trekken, drukt u op de extruderhendel en trekt u het er snel uit. Klik ten slotte op Stop.

Inleiding tot slicingssoftware

Een 3D-printer leest een GCode-bestand en print. Het is noodzakelijk om 3D-bestanden (zoals een STL-bestand) om te zetten in GCode-bestanden zodat de machine ze herkent. Software die 3D-bestanden omzet in GCode-bestanden wordt slicingssoftware genoemd. Introductie van slicingssoftware:

1. Cura Installatie
2. Machine-instellingen
3. Het configuratiebestand importeren
4. 3D-model manipuleren in Cura
5. Slicen en Voorbeeld
6. Offline en Online printen

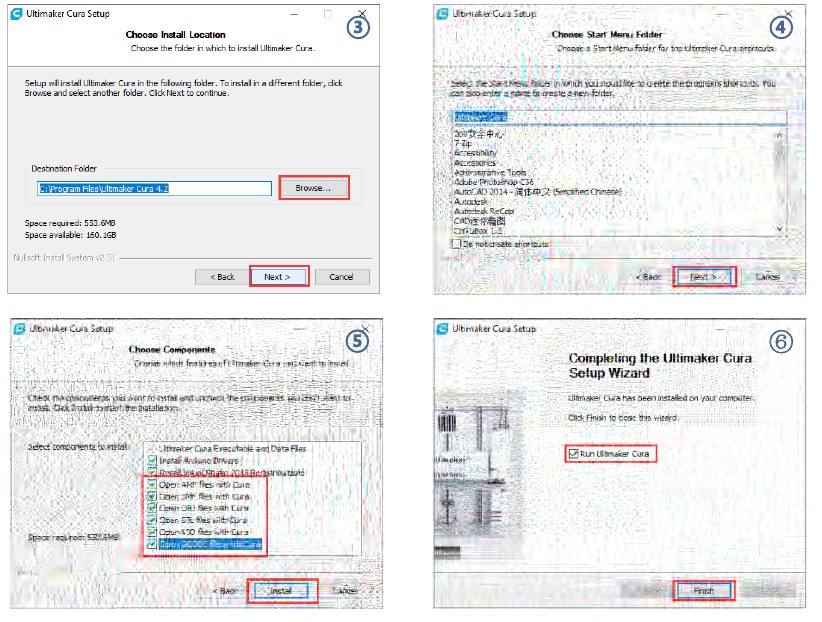

1. Cura Installatie

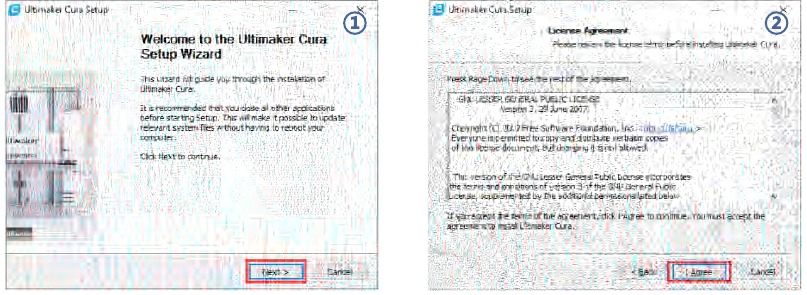

   Dubbelklik op Ultimaker_Cura-4.2.1-win64 en volg de stappen zoals hieronder weergegeven.
   * Ultimaker Cura 4.2.1 wordt hier als voorbeeld gebruikt, raadpleeg de geheugenkaart voor de daadwerkelijke versie.
   * Bestandspad: Geheugenkaart → "Files _ English_Anycubic Kobra Max" → "Cura" → "Windows" of "Mac".


   * Online printen vereist de installatie van een driver, zoals hieronder weergegeven. Als u niet online print, hoeft u deze niet te installeren.


Het print effect @ en @ kan worden verbeterd door de Z-offset tijdens het printen aan te passen. Hoe de Z-offset aan te passen: Klik op Settings (Instellingen) op de interface van de printstatus, klik dan op "+" of op de Z-offset om de afstand tussen het mondstuk en het printplatform aan te passen en observeer het print effect.

3. Het configuratiebestand importeren
   Na continu testen hebben we gebruikers de voorgestelde printparameters van verschillende filamenten voor Anycubic Kobra Max verstrekt, en de gebruiker kan de parameterbestanden direct in de software importeren. (

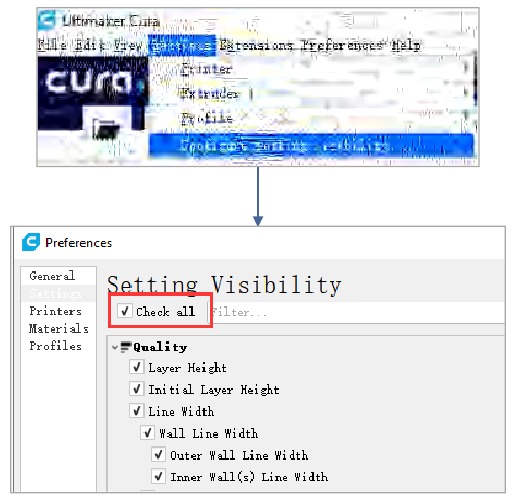

   1. Klik op Settings → Configure setting visibility... (Instellingen → Zichtbaarheid instellingen configureren...) en vink vervolgens het vak Check all (Alles aanvinken) aan om alle instellingen zichtbaar te maken.

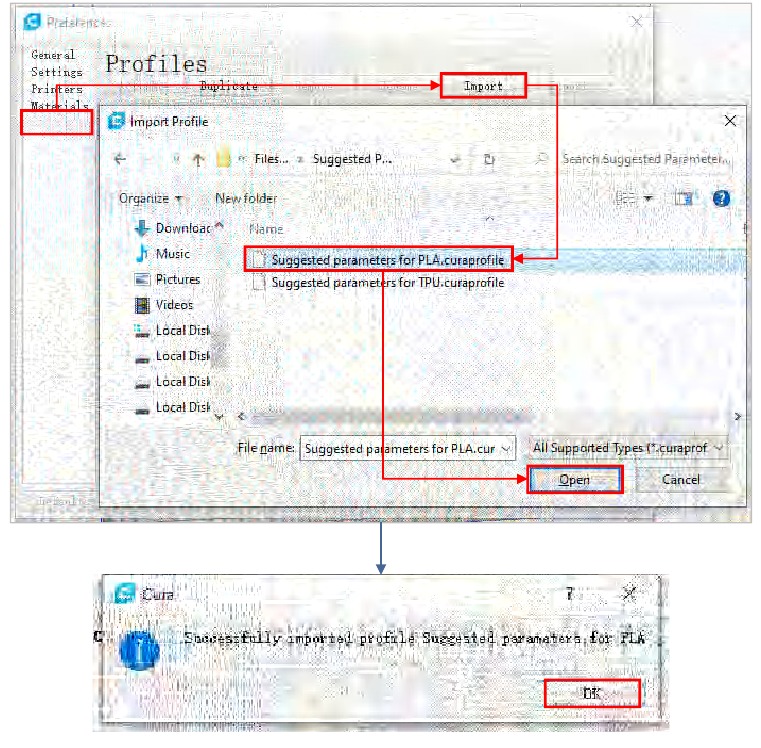

   2. Klik in dezelfde interface die in stap (1) is geopend op Profiles (Profielen) aan de linkerkant. Klik vervolgens op de knop Import (Importeren) om het gewenste printprofiel te importeren.
      * Kies verschillende parameterprofielen op basis van verschillende filamenttypes.
      * De verstrekte profielen zijn alleen geschikt voor Cura 4.2.1.
      * Profielpad: Geheugenkaart → "Files _ English _Anycubic Kobra Max"→ "Suggested Parameters Profiles"


3. Selecteer het profiel dat u zojuist hebt geïmporteerd en klik vervolgens op de knop Activate (Activeren)


* Opmerking: er kan een interface verschijnen nadat u op de knop Activate (Activeren) hebt geklikt. Zo ja, controleer dan de waarden van de vermelde parameters. U kunt op Keep (Behouden) klikken om de aangepaste waarden te behouden of op Discard (Verwerpen) klikken om de waarden in het profiel in te schakelen.

Aanvullende uitleg

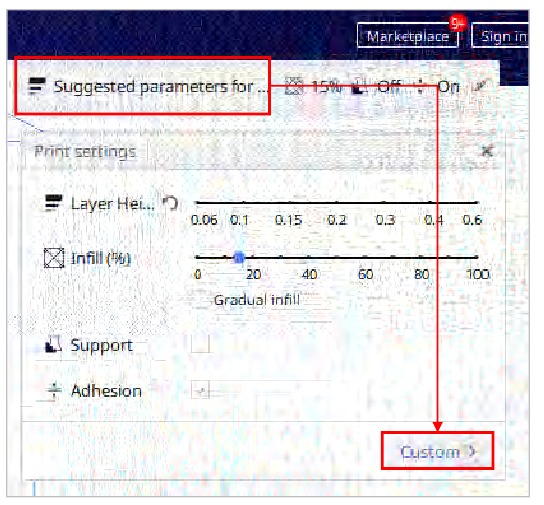

1. U kunt sommige parameters aanpassen na het importeren van het profiel, maar we raden nog steeds aan dat u de parameters in het profiel gebruikt dat we verstrekken.

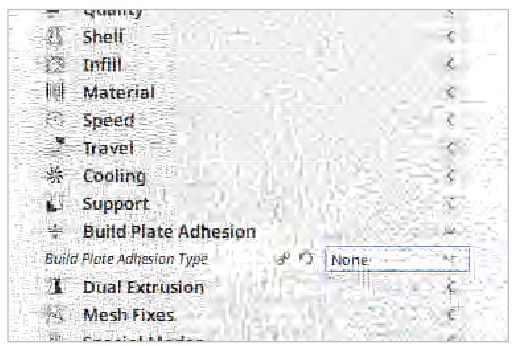

2. De parameter Build Plate Adhesion → Build Plate Adhesion Type (Plaathechting bouwen → Type plaathechting bouwen) moet worden ingesteld op "None" (Geen) wanneer u het model van maximale grootte print.


4. 3D-model manipuleren in Cura
   * Modelbestanden kunnen afkomstig zijn van www.anycubic.com (ANYCUBIC website) en www.thingiverse.com.

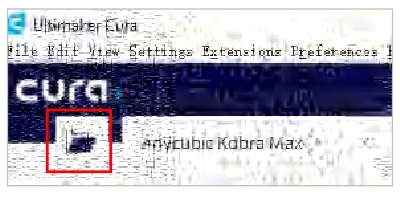

   1. Klik op de knop Open file (Bestand openen) in de linkerbovenhoek om het modelbestand te importeren of sleep het bestand rechtstreeks naar de software.

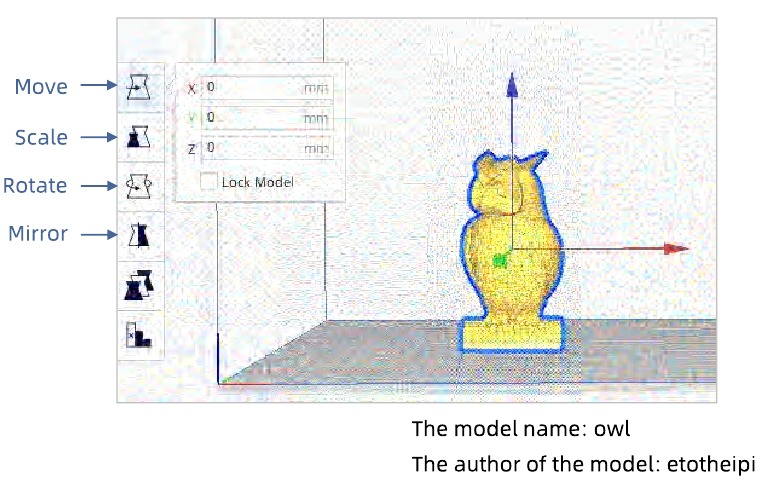

   2. Klik met de linkermuisknop op het model om de aanpassingstool aan de linkerkant van de interface te activeren. Kies een van de aanpassingstools en klik en sleep vervolgens de bedieningselementen op het model om het aan te passen.


Andere bewerkingen:

1. Druk op het muiswiel en beweeg de muis om het platform te verplaatsen.
2. Scroll het muiswiel om in en uit te zoomen op het platform.
3. Klik met de rechtermuisknop en beweeg de muis om de kijkhoek te wijzigen.

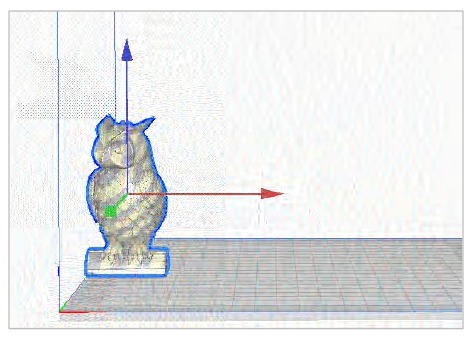

* Opmerking: Zorg er bij het verplaatsen van het model voor dat het model zich in het printbare gebied bevindt. De kleur van het model in de volgende afbeelding geeft aan dat het model zich buiten het printbereik bevindt.

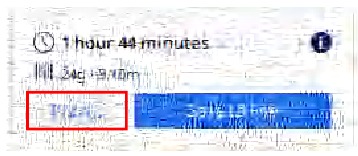

5. Slicen en Voorbeeld
   Nu de configuratie en printinstellingen zijn ingesteld, is het tijd om het model te slicen. Klik op de knop Slice (Slicen) in de rechteronderhoek. Wanneer het proces is voltooid, wordt onmiddellijk een knop Voorbeeld weergegeven, klik erop om naar de voorbeeldweergave te gaan.

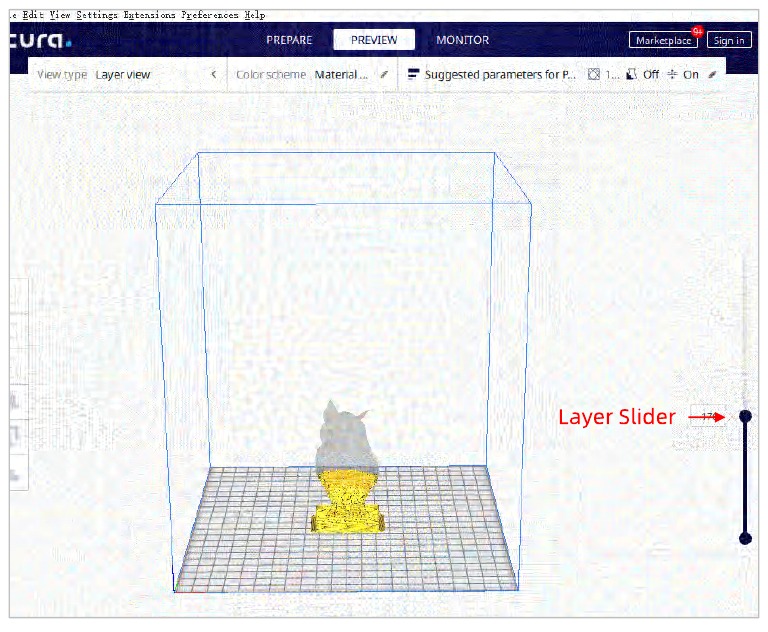

Gebruik de laag schuifregelaar en simulatieweergave om belangrijke delen van uw 3D-slice te controleren.

6. Offline en Online printen
   Er zijn twee operationele modi voor Anycubic Kobra Max: offline en online printen.

• Offline printen: Plaats de geheugenkaart in de geheugenkaartsleuf, klik in het Home Menu op "Print" (Printen) om de bestandslijst te openen en print een geselecteerd bestand (alleen GCode-bestanden).
• Online printen: Installeer de CH340-driver om de pc en de machine te verbinden en installeer Cura voor het slicen en bedienen van de machine om te printen via een datakabel.


Het wordt aanbevolen om de modus Offline printen (Print Offline) te gebruiken om het ruisende signaal via de datakabel te minimaliseren.

• Offline printen (Aanbevolen)

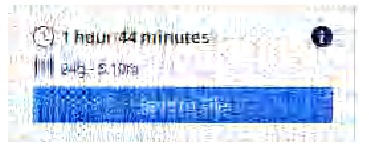

  Klik na het slicen op Save to File (Opslaan in bestand) in de rechteronderhoek. Sla het GCode-bestand op de geheugenkaart op en plaats de geheugenkaart in de printer en bedien deze via het touchscreen voor offline printen.

* De GCode-bestandsnaam mag alleen Engelse letters, een onderstrepingsteken en een spatie bevatten. Bestandsnamen die speciale tekens bevatten, kunnen niet door de printer worden herkend. Om de printer het GCode-bestand op de geheugenkaart beter te laten herkennen, moet u alle bestanden op de geheugenkaart back-uppen naar de computer en de geheugenkaart alleen voor het GCode-bestand bewaren. Sla alle GCode-bestanden op in de hoofdmap van de geheugenkaart.

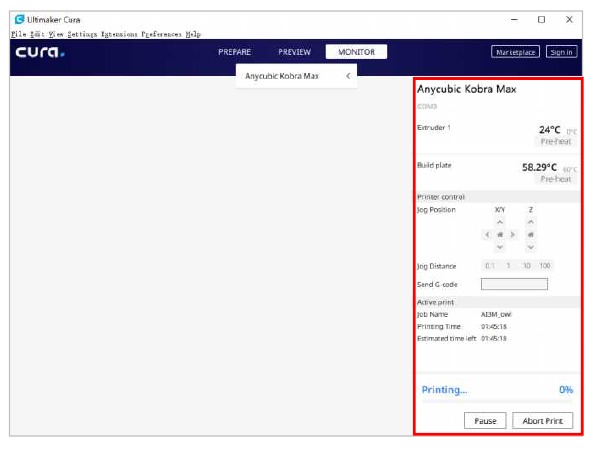

• Online printen
  Online printen vereist de installatie van een driver. En u kunt de printer bedienen via Cura na het aansluiten van de datakabel.

1. Zet de machine aan, verbind de printer (datakabelpoort) en uw pc via een datakabel. De driver wordt mogelijk niet automatisch geïnstalleerd, dus het is vereist om dat te controleren. Klik met de rechtermuisknop op "Deze pc" → "Eigenschappen" → "Apparaatbeheer", als er een uitroepteken is zoals hieronder weergegeven, moet het handmatig worden geïnstalleerd.

* Anycubic Kobra Max gebruikt de CH340-chip voor communicatie.
* CH340-driverbestandspad: "Files_English_Anycubic Kobra Max" → "Driver_CH341 Er zijn twee versies, Windows- en Mac-versie. (* Het CH341-driverbestand is geschikt voor de CH340-chip).

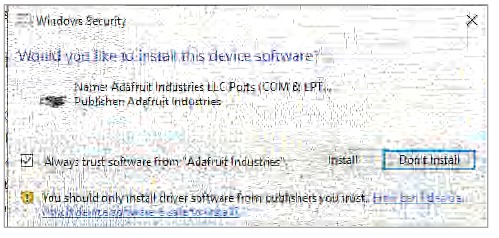

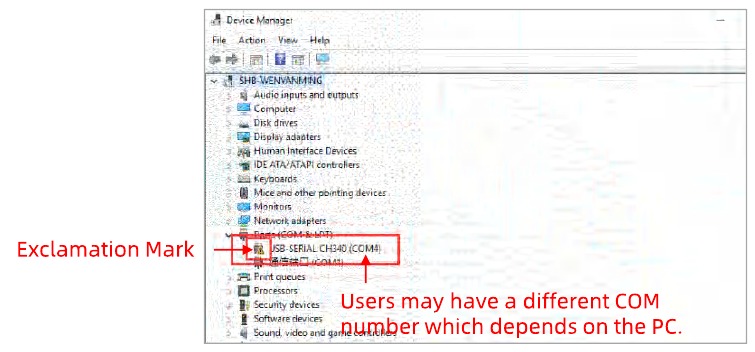

2. Hier nemen we het Windows PC-systeem als voorbeeld. Dubbelklik op "CH341SerSetup.exe" en volg de wizard om het te installeren. Als de driver automatisch in stap (1) is geïnstalleerd, sla deze stap dan over.
   * Nadat de installatie is voltooid, raadpleegt u de methode in stap (1) om te zien of de driver is geïdentificeerd (geen uitroepteken).
3. Klik na het slicen op Print via USB (Printen via USB) in de rechteronderhoek om naar de monitorfase te gaan. Na ongeveer tien seconden wachten, wordt het bedieningspaneel aan de rechterkant van de interface weergegeven. En het printplatform wordt opgewarmd om te printen.
   * Als de printer niet goed is aangesloten, is de monitorinterface leeg. Sluit de datakabel opnieuw aan om opnieuw verbinding te maken.
   * Trek tijdens het printen de datakabel niet uit, anders wordt het printen onderbroken.
   * In geval van een abnormaal geluid tijdens het printen, kunt u de stroom van de machine direct uitschakelen. Raadpleeg het hoofdstuk Probleemoplossing voor meer details of neem contact op met de klantenservice.

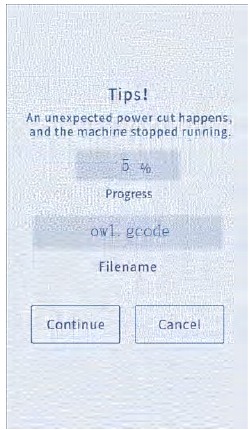

Hervatten na stroomuitval

In het geval van een stroomuitval tijdens het printen, slaat de machine automatisch de printstatus op. Na het herstarten ziet u de onderstaande interface, klik op "Continue" (Doorgaan) om uw print te hervatten of op "Cancel" (Annuleren) om te annuleren.

Tips: Voordat u verdergaat, reinigt u het overmatige filament op het mondstuk en het model om te voorkomen dat de printkwaliteit wordt beïnvloed.

Onderhoud

Het is noodzakelijk om routinematig onderhoud uit te voeren aan de 3D-printer om consistente resultaten van hoge kwaliteit te bereiken.

Enkele onderhoudssuggesties worden hieronder weergegeven:

1. Reinig het mondstuk met een naald onder voorverwarmingsomstandigheden. Als het filament residu in het mondstuk niet 100% kan worden verwijderd, vervang dan het mondstuk.
2. Voeg regelmatig smeerolie toe aan gladde staven, lineaire lagers, geleideschroeven, messing moeren, enz. Het kan het slijtagefalen van die bewegende delen minimaliseren.
3. Reinig regelmatig het filament residu en vuil op het mondstuk, platform, geleiderail, motor, ventilator, enz.
4. Let op de slijtage van de D-vormige wielen. Hoewel ze lange tijd kunnen worden gebruikt, vervangt u de D-vormige wielen als ze versleten zijn.
5. Reinig na het voltooien van een print het printplatform om de hechting van de onderste laag van het model voor de volgende print te garanderen.
6. Controleer de riemen regelmatig en span ze indien nodig aan.

Probleemoplossing

1. Motor schudt of maakt abnormaal geluid

1. De overeenkomstige eindschakelaar kon niet worden geactiveerd tijdens het homeproces. Controleer de bedrading en inspecteer op obstakels door de overeenkomstige as handmatig te bewegen.
2. De motorkabel is niet goed aangesloten. Controleer elke aansluiting en inspecteer de kabelgeleiding op eventuele fouten.
3. De stroomsterkte is te groot/klein (neem contact op met de klantenservice).
4. De motor is beschadigd.
5. Het aandrijfwiel van de motor zit los.
6. De riem zit los, controleer de riemspanning op elke positie van X/Y/Z. En of de riem slipt tijdens de motorbeweging of niet.

2. Bestand wordt niet afgedrukt of geheugenkaartfout

1. Verwijder de geheugenkaart en plaats deze in de pc. Open de GCode-bestanden met een teksteditor (bijv. Kladblok) en controleer of GCode leesbaar is of niet. Als het bestand meerdere symbolen bevat, is het bestand beschadigd. Probeer de geheugenkaart opnieuw te formatteren naar FAT32-formaat en laad het GCode-bestand opnieuw.
2. De geheugenkaart is niet leesbaar, zorg ervoor dat de bestandsnaam geen speciale tekens bevat of vervang de geheugenkaart.
3. Touchscreen bevriest, start de machine opnieuw op en probeer het opnieuw.

3. Geen extrusie of extrusiemotor klopt

1. Filamenten zitten in de knoop op de spoel of de Teflon-buis is uit vorm. Maak de filamenten en de Teflon-buis recht en trek aan de filamenten om te controleren of de weerstand normaal is.
2. Zorg ervoor dat de sproeiertemperatuur is ingesteld op het filament. (PLA wordt over het algemeen ingesteld op 190-210 °C en ABS op 230-240 °C)
3. Sproeier verstopt. Probeer de printkop kort te verwarmen tot een temperatuur hoger dan 230 °C en duw het filament handmatig in de extruder. U kunt het ook reinigen met een reinigingsnaald van 0,4 mm voor sproeiers. Als het niet werkt, moet u het mogelijk vervangen.
4. Onvoldoende koeling voor de hotend.
5. De printer werkt al lange tijd boven de maximumsnelheid, verlaag de snelheid.
6. Controleer of de extruder normaal is en of de wrijvingskracht van de extruder op het filament voldoende is. Probeer het extruderwiel aan te draaien of schoon te maken.

4. Filament lekt

1. Sproeier, verwarmingsblok of keelbuis is niet goed vastgedraaid, probeer deze na afkoeling te repareren/vervangen of neem contact op met de klantenservice.

5. Laagverschuiving

1. De printkop beweegt te snel, vertraag de printsnelheid.
2. Controleer de riemen en aandrijfwielen en zorg ervoor dat ze correct zijn geïnstalleerd.
3. De stroomsterkte is te klein.

6. Plakt niet aan het bed

1. De sproeier is te ver van het platform verwijderd, probeer opnieuw te levelen; stel tegelijkertijd de "initial layer thickness" (dikte van de eerste laag) in op 0,2 in Cura en stel de "initial layer line width" (lijnbreedte van de eerste laag) in (stel bijvoorbeeld in op 150) om de hechting van de eerste laag te verbeteren.
2. Print te snel op de onderste laagsnelheid, verlaag deze tot ~20 mm/s
3. Zorg ervoor dat het printplatform schoon is
4. Voeg een rand of vlot toe aan het model in de slicingssoftware

7. Bevriezend scherm

1. Controleer of de zachte kabel boven het scherm los zit.
2. Controleer of het touchscreen door iets is ingedrukt.
3. Controleer of het scherm barsten heeft, neem in dat geval contact op met onze aftersales-service via de officiële website www.anycubic.com

8. TO-sensor abnormaal

1. Controleer de bedrading van de hotend en zorg voor een goede verbinding.
2. Controleer of er pinnen in de connector zijn verbogen.

9. Printkop beweegt abnormaal

1. De instelling van het machinetype in de slicingssoftware is verkeerd. Controleer de juiste instelling.

10. Afdruk halverwege gestopt

1. Gebruik de offline afdrukmodus (geheugenkaart) in plaats van online afdrukken via een datakabel.
2. Controleer of het GCode-bestand beschadigd is.
3. Verwijder plug-ins in het GCode-bestand.
4. De kwaliteit van de geheugenkaart is onstabiel. Probeer een geheugenkaart van een ander merk te vervangen.
5. De voedingsspanning is onstabiel. Druk opnieuw af als de spanning stabiel is.

11. Sommige delen van de structuur van het model kunnen niet worden afgedrukt

1. Als uw model overhangen of bruggen bevat, moet u mogelijk ondersteuning toevoegen aan het model of de hoek van het model aanpassen in de slicingssoftware. Het wordt aanbevolen om een voorbeeld van de afdruklaag te bekijken om de afdrukbaarheid van het model te controleren.

12. Tekening is serieuzer

1. De terugtrekafstand is onvoldoende. Deze moet groter worden ingesteld in de slicingssoftware.
2. De terugtreksnelheid is te laag. Deze moet iets sneller worden ingesteld in de slicingssoftware.
3. De afdruktemperatuur is te hoog, waardoor de vloeibaarheid en viscositeit van het filament sterk zijn. De afdruktemperatuur moet iets lager worden ingesteld.

13. Sproeier is te laag of te hoog tijdens het afdrukken

1. De sproeier bevindt zich te dicht bij het platform, waardoor onvoldoende extrusie van filament ontstaat. Klik op "Settings" (Instellingen) → "Z offset +" (Z-offset +) om de sproeier omhoog te brengen.
2. De sproeier is te hoog en de opening is groot, wat leidt tot slechte hechting van filament aan het platform. Klik op "Settings" (Instellingen) → "Z offset -" (Z-offset -) om de sproeier te laten zakken.

Veiligheidsinstructies

Om onnodige schade aan de printer of persoonlijk letsel te voorkomen, dient u altijd de veiligheidsinstructies te volgen bij het monteren en gebruiken van de machine.

• Neem eerst contact op met onze klantenservice als u een probleem heeft na ontvangst van de producten.
• Wees voorzichtig bij het gebruik van de schraper. Richt de schraper nooit op uw hand.
• In geval van nood dient u onmiddellijk de stroom van de Anycubic 3D-printer uit te schakelen en contact op te nemen met de technische ondersteuning.
• De Anycubic 3D-printer bevat snel draaiende onderdelen die letsel kunnen veroorzaken.
• De Anycubic 3D-printer genereert een hoge temperatuur. Raak het afdrukgebied niet aan tijdens bedrijf.
• Het wordt aanbevolen om een veiligheidsbril te gebruiken bij het reinigen/schuren van de afgedrukte modellen om kleine deeltjes in de ogen te voorkomen.
• Houd de Anycubic 3D-printer en de bijbehorende accessoires buiten het bereik van kinderen.
• Dampen kunnen irriterend zijn bij bedrijfstemperatuur. Gebruik de Anycubic 3D-printer altijd in een open en goed geventileerde ruimte.
• De Anycubic 3D-printer mag niet worden blootgesteld aan water of regen.
• De Anycubic 3D-printer is ontworpen voor gebruik bij een omgevingstemperatuur van 8 °C-40 °C en een luchtvochtigheid van 20%-50%. Werken buiten deze limieten kan leiden tot afdrukken van lage kwaliteit.
• Demonteer de Anycubic 3D-printer niet, neem contact op met de technische ondersteuning als u vragen heeft.

Technische specificatie

Afdrukken
Technologie	FDM (Fused Deposition Modeling)
Bouwgrootte	400 mm (L) x 400 mm (B) x 450 mm (H)
Laagdikte	0,05 - 0,3 mm
Positioneringsnauwkeurigheid	X/Y/Z 0,0125/0,0125/0,0025 mm
Aantal extruders	Enkel
Sproeierdiameter	0,4 mm
Afdruksnelheid	20-100 mm/s (aanbevolen 80 mm/s)
Ondersteunde materialen	PLA, ABS, HIPS, TPU, Hout, enz.
Temperatuur
Omgevingstemperatuur tijdens bedrijf	8 °C - 40 °C
Bedrijfstemperatuur extruder	Max. 260 °C (aanbevolen: 195 °C voor PLA; 210 °C voor TPU)
Bedrijfstemperatuur printbed	Max. 90 °C (aanbevolen: 60 °C voor PLA; 60 °C voor TPU)
Software
Slicingssoftware	Cura, Simplify3D, Repetier-HOST
Software-invoerformaten	.STL, .OBJ, .JPG, .PNG
Software-uitvoerformaten	GCode
Connectiviteit	Geheugenkaart; Datakabel (alleen voor deskundige gebruikers)
Elektrisch
Stroominvoer	110 V / 220 V AC, 50 / 60 Hz
Nominaal vermogen	500 W
Fysieke afmetingen
Printerafmetingen	720 mm (L) x 665 mm (B) x 715 mm (H)
Nettogewicht	~16 kg

Referenties

• Thingiverse - Digitale ontwerpen voor fysieke objecten
• Anycubic 3D-printer | Voor de vrijheid om te maken

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ANYCUBIC KOBRA MAX - Handleiding voor grote 3D-printer

Beschikbare talen
