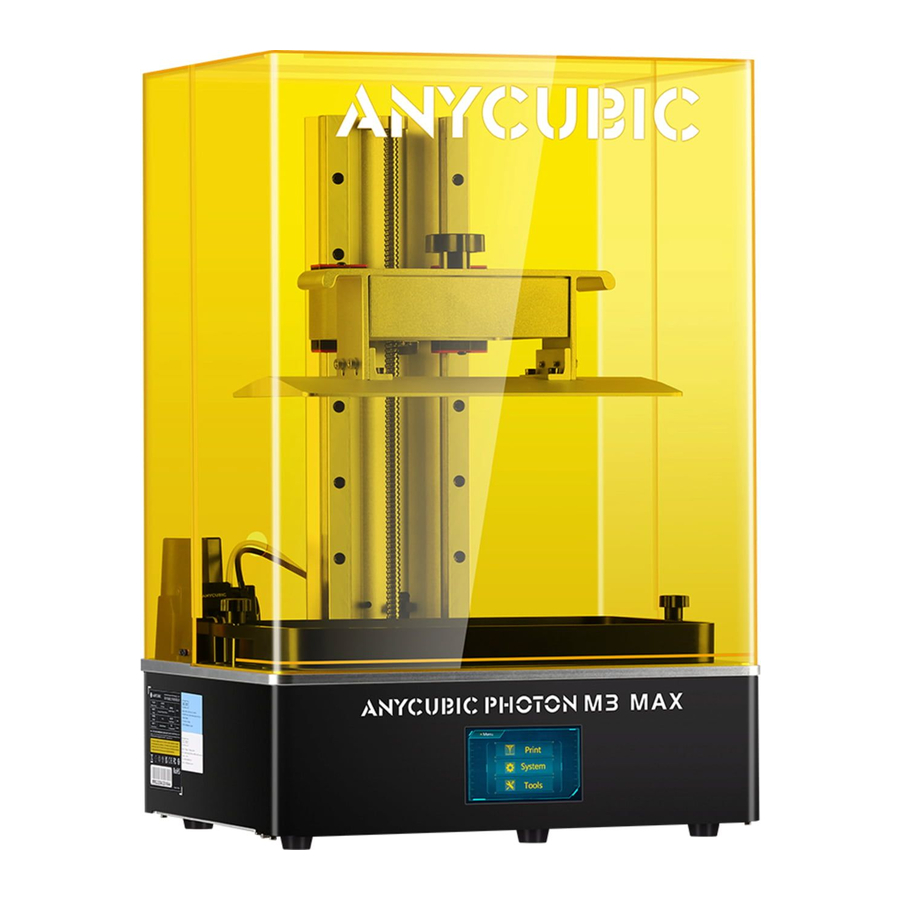

Anycubic Photon M3 Max handleiding

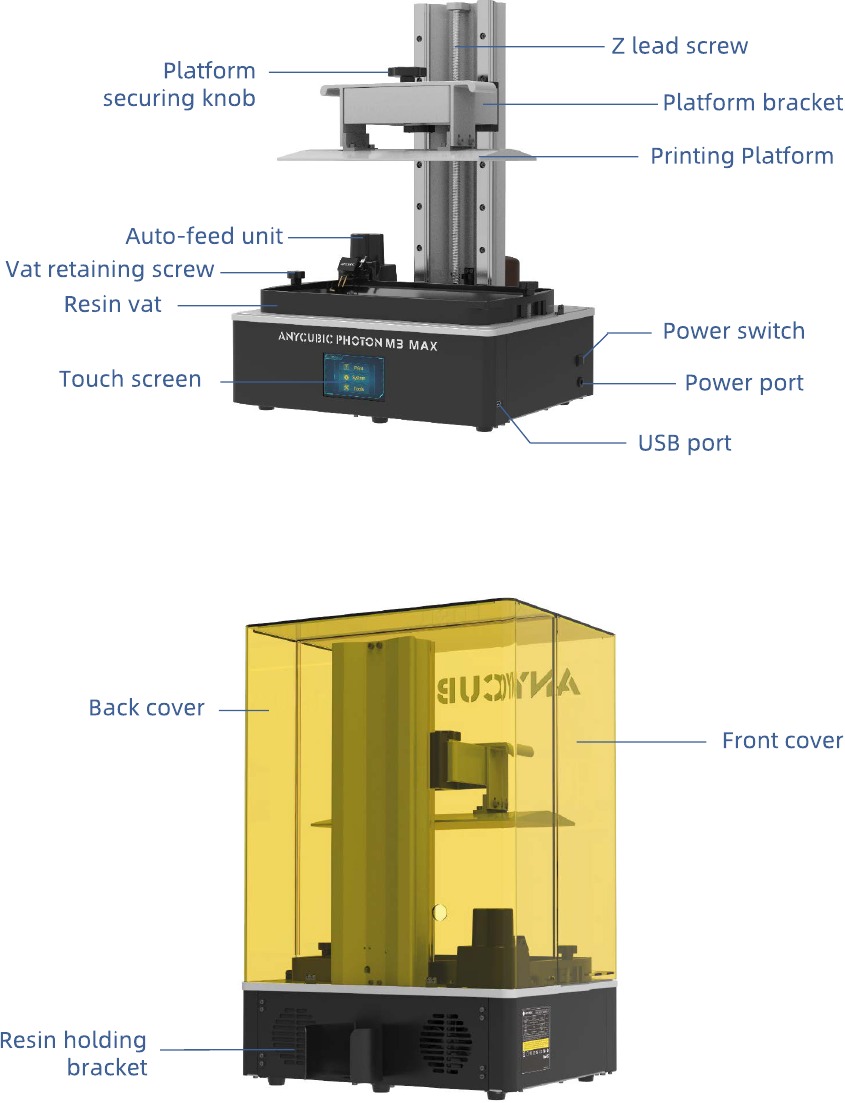

Productoverzicht

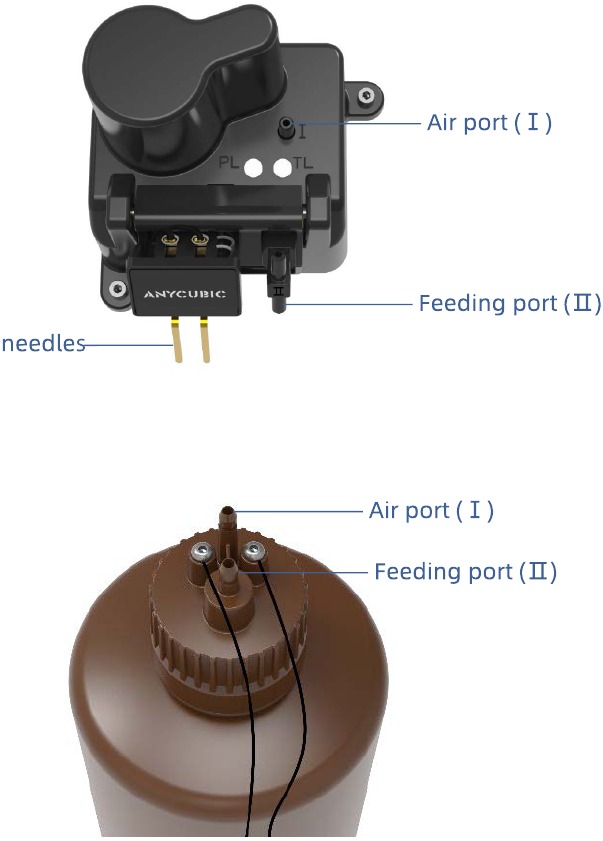

Automatische toevoereenheid

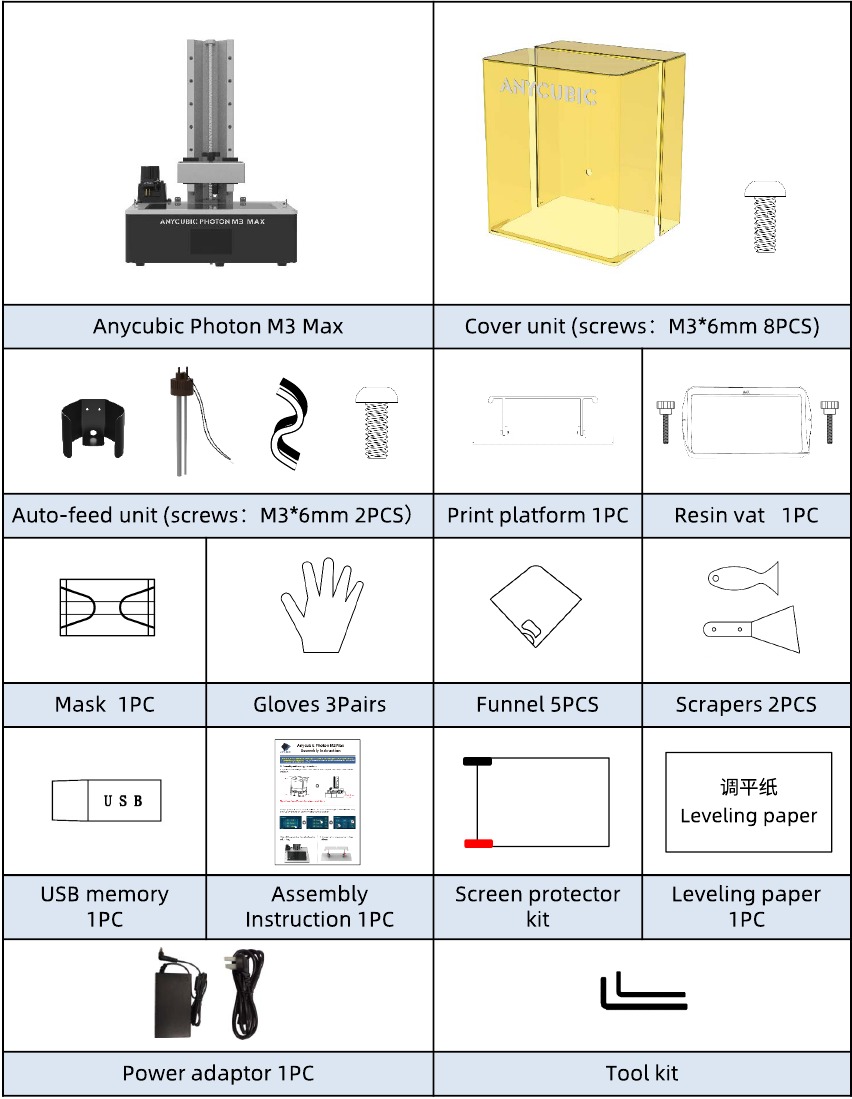

In de doos

Technische specificatie

Afdrukken

Specificaties

Fysieke afmetingen

Aanbevolen afdrukparameters

Opmerking: De aanbevolen afdrukparameters hierboven zijn alleen ter referentie en zijn meer geschikt voor Anycubic-hars.

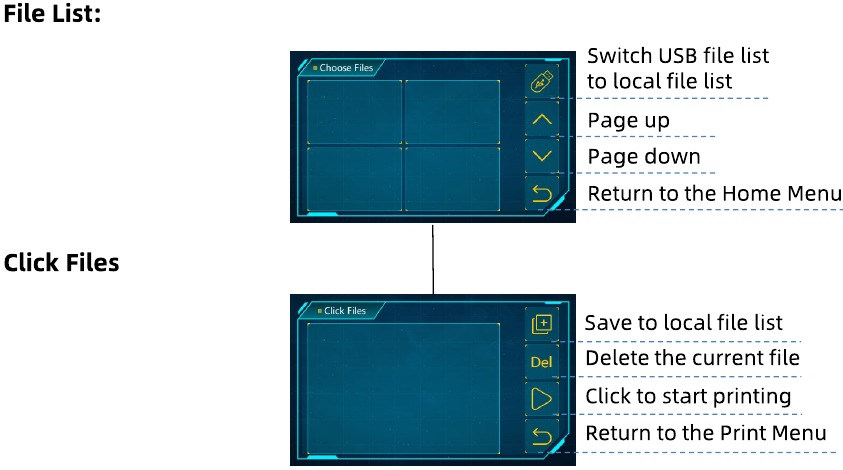

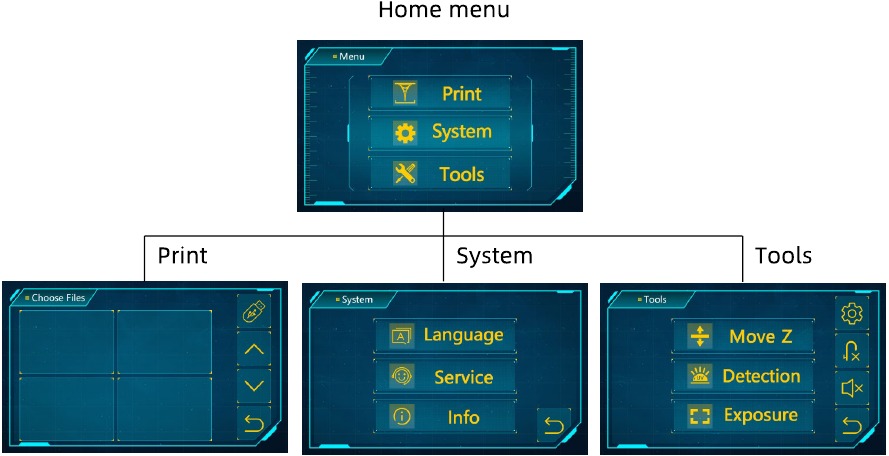

Menupad

Afdrukken

Systeem

Taal: Taal wijzigen (Engels/Chinees)

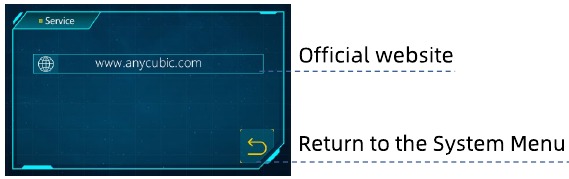

Service:

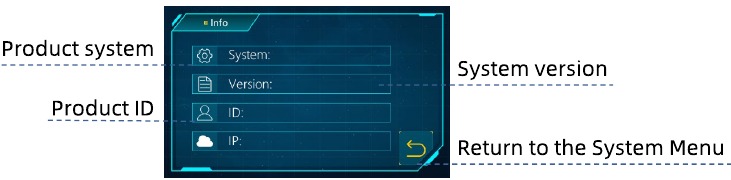

Informatie:
:

Hulpmiddelen

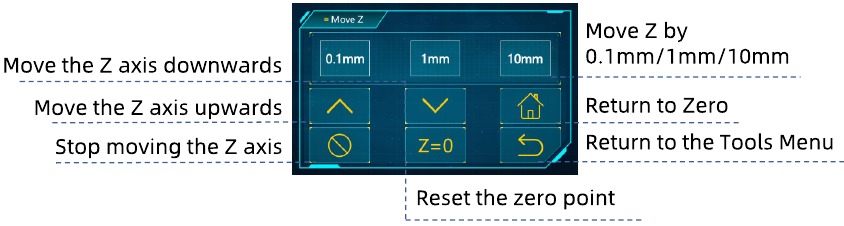

Z verplaatsen:

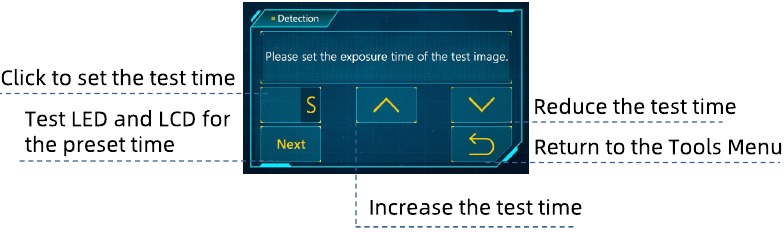

Detectie:

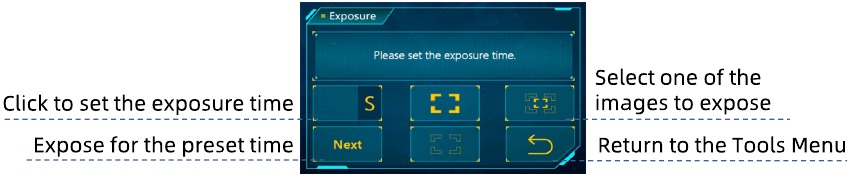

Belichting:

Tandwielpictogram: Tik om de toevoersnelheid in te stellen

Tik op pictogram: Schakel de automatische toevoerfunctie in/uit

Hoornpictogram: Schermgeluid in-/uitschakelen

Voorbereidingen

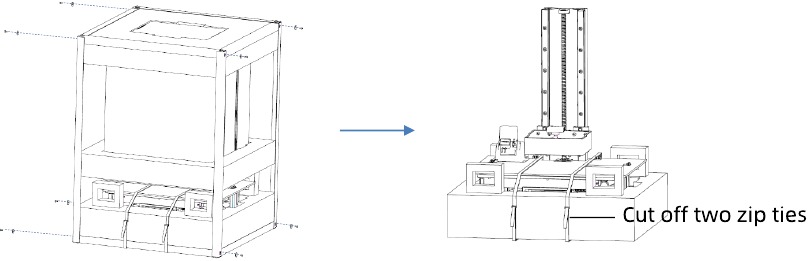

1. Pak de machine uit en verwijder het beschermende metalen frame, het schuim en de kabelbinders. Haal de machine en de accessoires eruit.

   *Wees voorzichtig met de scherpe randen van het metalen frame om letsel te voorkomen.

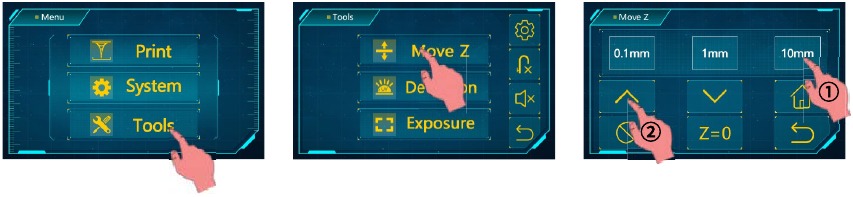

2. Sluit de stroom aan en zet de machine aan. Verhoog de Z-as tot een bepaalde hoogte, zodat het uithardingsscherm niet bekrast raakt wanneer het afdrukplatform is geïnstalleerd.

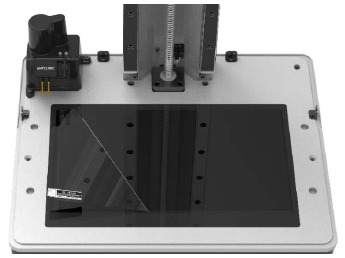

3. Verwijder de beschermfolie voor het nivelleren en afdrukken.


4. Draai de vier schroeven op het afdrukplatform los.

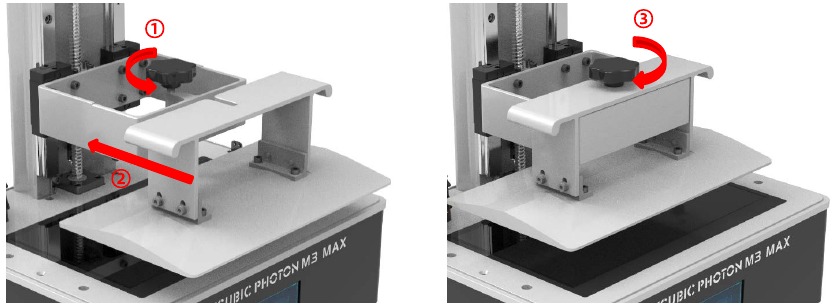

5. Installeer het afdrukplatform.

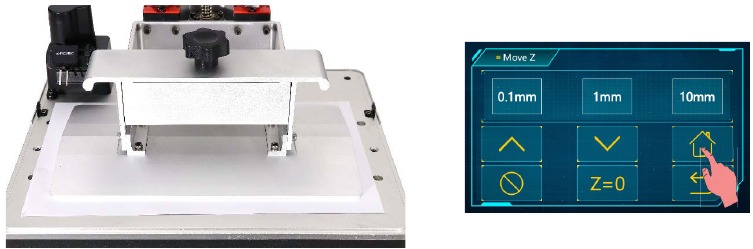

6. Plaats een nivelleringspapier op het uithardingsscherm. Klik vervolgens op "" op het aanraakscherm. Wacht tot de Z-as daalt en automatisch stopt.

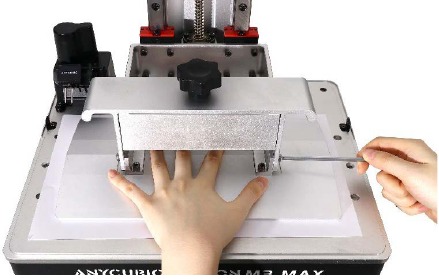

7. Druk met uw vingers voorzichtig op het platform, zodat het gelijkmatig op het uithardingsscherm past. Draai vervolgens de vier schroeven op het platform vast.

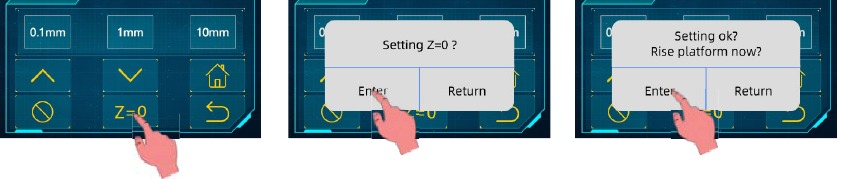

8. Klik op "Z=O" om de nulpositie op te slaan en klik vervolgens op "Enter" (Enter) in het pop-upvenster. Tot nu toe is het nivelleringsproces voltooid. Klik nogmaals op "Enter" (Enter) en verwijder het nivelleringspapier.

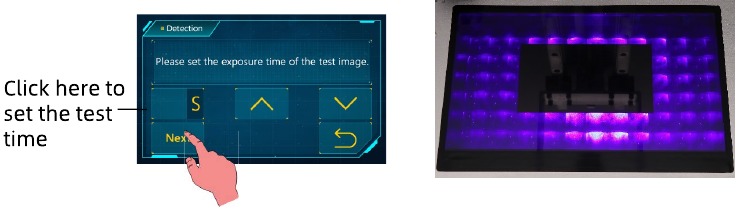

9. Detectie: Verhoog het afdrukplatform totdat het uithardingsscherm volledig kan worden waargenomen. Ga terug naar het menu Tools (Hulpmiddelen) en klik op "Detection" (Detectie), stel de testtijd in en klik vervolgens op "Next" (Volgende). Het uithardingsscherm moet een compleet beeld weergeven zoals hieronder weergegeven.

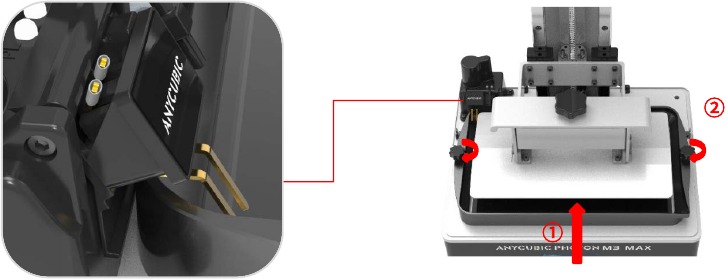

10. Installeer de harsbak met beide naalden erin.

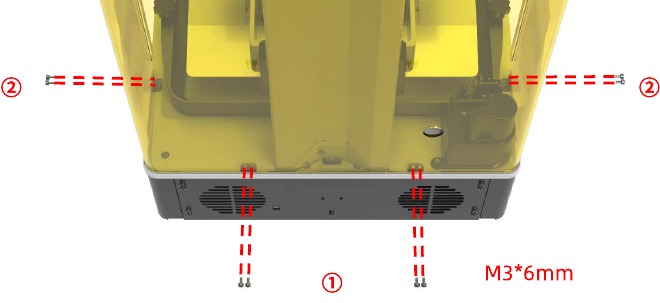

11. Installeer de achterkant. Als de automatische toevoereenheid op dit moment niet nodig is, is de installatie voltooid.

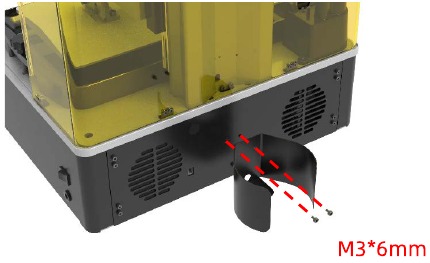

12. Draai de machine terug en installeer eerst de hars-houdende beugel.

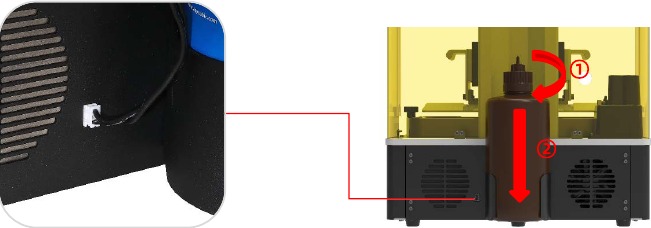

13. Plaats het dopgedeelte op de Anycubic 1kg resin bottle en draai deze vast. Plaats de harsfles op de beugel en sluit de draad van het dopgedeelte aan op de machine.

    TIPS: Wanneer u de hars vervangt, is het raadzaam om de dop vast te draaien door de fles te draaien om verstopping veroorzaakt door draaiende leidingen te voorkomen.

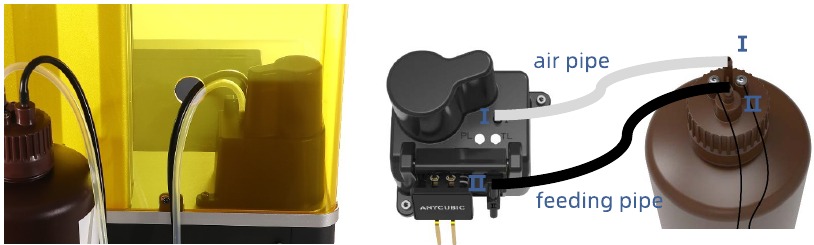

14. Steek twee leidingen door het begrenzingsgat aan de achterkant. Sluit poorten II aan op de toevoerleiding (zwart) en sluit poorten I aan op de luchtleiding (transparant). Volg deze manier van aansluiten volledig om schade aan de automatische toevoereenheid te voorkomen.


Automatische toevoer

Instructies

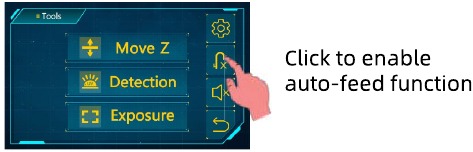

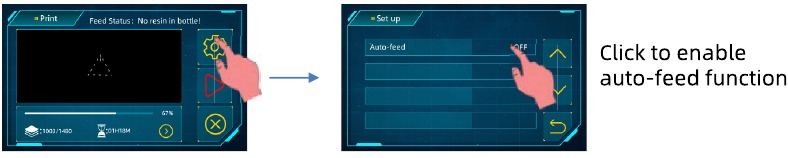

Zorg ervoor dat de automatische toevoereenheid is geïnstalleerd en dat er voldoende hars in de fles zit om af te drukken. Klik op "Tools"→ "" om de functie in te schakelen. Het zal automatisch toevoeren als er voldoende hars in de kuip zit tijdens het afdrukken.

• Automatische toevoer werkt alleen wanneer de machine aan het afdrukken is.
• De unit voert normaal gesproken elke vijf minuten toe.
• Rood licht geeft aan dat er geen hars wordt gedetecteerd door de naalden. Wanneer de naalden hars detecteren, gaat het lampje uit.
• Groen licht geeft aan dat de unit van stroom is voorzien.


Als er onvoldoende hars in de houder wordt gedetecteerd tijdens het afdrukken, piept de machine om te waarschuwen en de automatische toevoerfunctie uit te schakelen. Voeg eerst hars toe of vervang het en schakel de functie indien nodig in Set-up in.

Let op:

1. Als u geen Anycubic-hars gebruikt, wordt aangeraden om voor het afdrukken te controleren of het rode lampje normaal uitgaat wanneer de hars beide naalden bereikt. Zo niet, dan kan de hars niet automatisch worden toegevoerd.
2. Om hars te besparen, giet u de resterende hars die buiten het bereik van de pijpen ligt in de harskuip.
3. Schud of keer de harsfles NIET krachtig om wanneer het dopgedeelte is geïnstalleerd. Als de binnenkant van de dop bevlekt is met hars, maak deze dan onmiddellijk schoon om storingen of schade aan de automatische toevoereenheid te voorkomen.

Probleemoplossing

*Neem contact op met de technische ondersteuning als de bovenstaande probleemoplossing uw probleem niet kan oplossen.

Afdruktest

*De ontgrendelingsfilm op de harskuip is verbruikbaar. Let op de status van de ontgrendelingsfilm op het touchscreen en vervang de film tijdig.
Controleer de ontgrendelingsfilm zorgvuldig voor en na elke afdruk. Als de film kapot is, vervang deze dan onmiddellijk om verdere schade aan de machine te voorkomen.

1. Zorg ervoor dat u maskers en handschoenen draagt (om direct huidcontact met hars te vermijden), giet langzaam hars in de kuip met een harsniveau dat de maximale schaal van de kuip niet overschrijdt.

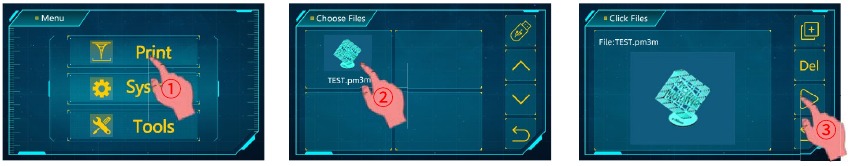

2. Plaats de voorkant erop. Plaats het USB-geheugen in de USB-poort en druk het testbestand erin af.


Opmerkingen:
Het wordt aanbevolen om de USB-drive te gebruiken die we hebben geleverd. Gebruik anders de USB-drive waarvan de geheugengrootte niet groter is dan 8G en zorg ervoor dat deze is geformatteerd naar FAT/FAT 32.
De afdrukbestanden moeten in de rootdirectory van de USB-drive worden geplaatst om leesfouten te voorkomen.

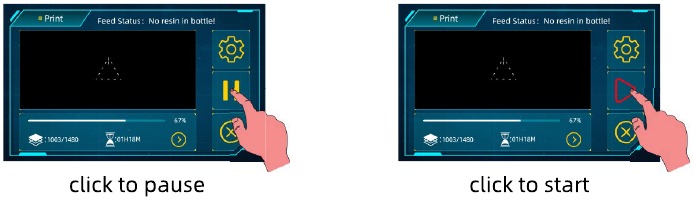

Klik indien nodig op "Pause" (Pauze) om het afdrukken te pauzeren en wacht tot het platform automatisch omhoog komt. Klik vervolgens op "Start" (Start) om het afdrukken te hervatten.

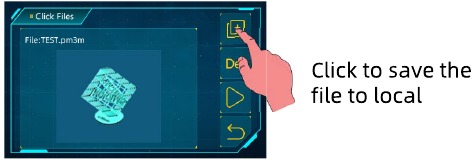

Bestandslijst

De afdrukbestandslijst bestaat uit de USB-driverbestandslijst en de lokale bestandslijst. Selecteer een USB-driverbestand en klik op het pictogram "" in de interface om het op te slaan in de lokale bestandslijst. Het lokale bestand kan zonder USB-driver worden afgedrukt.

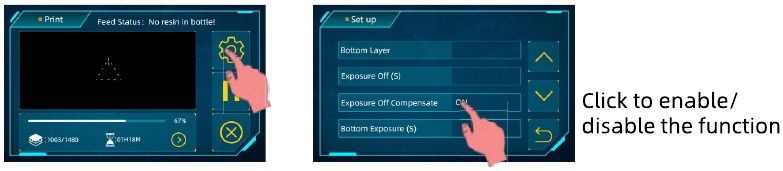

Belichtingscompensatie uit

De belichtingstijd uit is het interval tussen het moment dat het afdrukplatform zich terugtrekt naar het laagste punt en het moment dat het UV-licht aangaat. Wanneer het belichtingsgebied groot is tijdens het afdrukproces, kunnen er problemen optreden zoals vertraging van de Z-as of vertraging van het terugvloeien van de hars als gevolg van de oppervlaktespanning en de harskarakteristiek, waardoor het afdrukken mislukt. Het wordt aangeraden om de belichtingscompensatie in te schakelen om het succespercentage te verhogen."

De compensatie werkt alleen op onderste lagen en lagen met een groot oppervlak. In normale lagen wordt de uitschakeltijd automatisch toegevoegd op basis van het oppervlak van de lagen; hoe groter het oppervlak, hoe langer de uitschakeltijd.

Voor grote afdrukobjecten kan de compensatie het risico op het loslaten van lagen of het loslaten van de basis verminderen om afdrukfouten te voorkomen. Voor de kleine objecten kan het voorkomen dat hun bases dikker worden.

Belichtingscompensatie, die standaard is ingeschakeld, voegt afdruktijd toe. Als het afdrukobject of het oppervlak van de lagen klein is, kunt u de functie uitschakelen in Set-up.

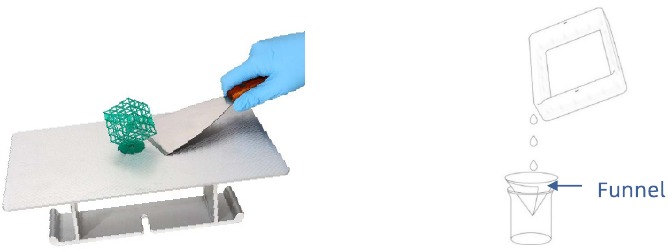

Modellen en residuen hanteren

• Verwijder na het afdrukken het platform wanneer de hars niet meer van het platform druppelt. Verwijder het model met een metalen schraper en was het vervolgens met 95% alcohol of een ander reinigingsmiddel. Het kan nodig zijn om na te harden om een betere hardheid te bereiken door het direct bloot te stellen aan zonlicht of een UV-uithardingsmachine.
• Na het afdrukken kunnen er nog wat uitgeharde harsresten in de kuip achterblijven. Maak de kuip tijdig schoon en filter de resterende hars met een trechter. Anders kan dit schade veroorzaken aan de ontgrendelingsfilm of het LCD-scherm. Als u de hars nu niet gebruikt, wordt aangeraden deze in een luchtdichte verpakking uit de buurt van licht te bewaren.


Harsbelichtingsbereikzoeker

"R_E_R_F" is een afkorting voor "Resin Exposure Range Finder" (Harsbelichtingsbereikzoeker). Deze functie wordt gebruikt om de optimale belichtingsparameters voor verschillende harsen te vinden.

1. Importeer het R_E_R_F-bestand dat is opgeslagen op de USB-drive in de slicing-software. Er zitten acht modellen in het bestand. De belichtingstijd voor model 1 is gelijk aan "normal exposure time (s)" (normale belichtingstijd (s)) van het bestand, en de belichtingstijd voor andere modellen wordt verhoogd met een increment van 0,25 s.

   De nummers op de modellen geven hun volgorde aan

2. Pas de belichtingstijd van de modellen aan volgens de persoonlijke vereisten door "normal exposure time (s)" (normale belichtingstijd (s)) van het bestand te wijzigen. Wanneer de belichtingstijd voor Model nr. 1 wordt gewijzigd, wordt de belichtingstijd voor andere modellen verhoogd met een increment van 0,25 s.
   Als de normale belichtingstijd bijvoorbeeld is ingesteld op 1,5 s, is de belichtingstijd voor Model nr. 1-8: 1,5 / 1,75 / 2/ 2,25 / 2,5 / 2,75 / 3/ 3,25 s.
3. Verwijder en reinig de modellen na het afdrukken. Vergelijk het afdrukeffect van de modellen en kies de belichtingstijd van het model dat aan uw behoeften voldoet als afdrukparameter. Maak een vergelijking van model A&B als voorbeeld.

1. Meer gaten

   Minder cilinder

2. Minder gaten

   Meer cilinder

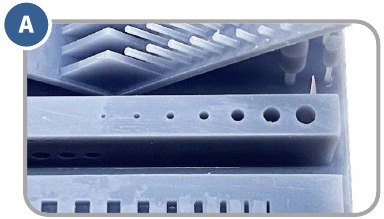

• Model A heeft meer gaten en minder cilinder. Als u afdrukt met de parameter van model A, kunnen meer details van het model worden afgedrukt met een groot risico op mislukking.

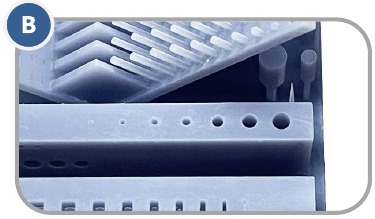

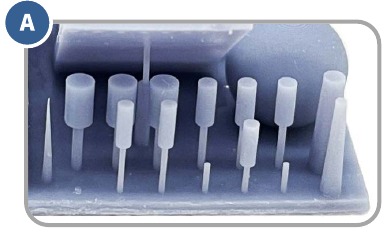

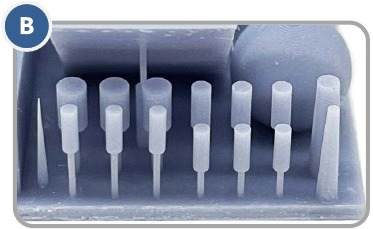

• Model B heeft minder gaten en meer cilinder. Als u afdrukt met de parameter van model B, kan het model succesvol worden afgedrukt, maar gaan er wel wat details verloren.

Daarnaast kunt u de bruggen, naalden of andere onderdelen vergelijken om een geschikt model te kiezen en de parameter te vinden. Als geen van hen kan worden gekozen, wordt aangeraden om de "normal exposure time (s)" (normale belichtingstijd (s)) aan te passen.

Let op: verander de bestandsnaam van "R_E_R_F" NIET, omdat de Anycubic 3D-printer ALLEEN DEZE bestandsnaam kan herkennen om deze functie uit te voeren. Noem ook geen ander bestand "R_E_R_F".

FAQ

Model blijft niet aan platform plakken

• De belichtingstijd aan de onderkant is onvoldoende, verleng de belichtingstijd.
• Het contactoppervlak tussen het model en het platform is klein, voeg een raft toe.
• Slechte nivellering.

Laagscheiding of -splitsing

• De machine is niet stabiel tijdens het printen.
• De FEP-film in de vat is niet strak genoeg of moet worden vervangen door een nieuwe.
• Het printplatform of de resin vat is niet vastgedraaid.
• De liftsnelheid is te hoog.
• Het printobject is uitgehold zonder te perforeren.

Laagverschuiving

• Voeg ondersteuningen toe.
• Verlaag de liftsnelheid.

Flocculen achtergelaten in de resin vat of bevestigd aan modellen

• De belichtingstijd is te lang. Verkort de normale belichtingstijd en de belichtingstijd aan de onderkant.

Machineonderhoud

Resin vat onderhoud

• Verwijder de uitgeharde resin van de releasefilm: Stel volledige schermbelichting in gedurende 20 seconden en verwijder vervolgens de uitgeharde resin plaat om de film te beschermen. Gebruik geen scherpe voorwerpen om de resten op de film af te schrapen.

• Laat geen resin langer dan twee dagen in de resin vat zitten wanneer deze niet wordt gebruikt. Filter en bewaar de resin op de juiste manier.


Onderhoud Z-as

Als de Z-as een lawaaierig geluid maakt, breng dan smeermiddel aan op de Z-hoofdschroef.

Reiniging

• Reinig het printplatform: Reinig het platform met alcohol en keukenpapier.
• Bescherm het LCD-scherm: Als de resin op de schermbeschermer is uitgehard, vervang deze dan onmiddellijk om het LCD-scherm te beschermen.
• Reinig de behuizing van de printer: Reinig de behuizing van de printer met alcohol.

Service

Onder normaal gebruik en onderhoud hebben de producten een garantieperiode van maximaal een jaar. Ga naar het Anycubic ondersteuningscentrum (support.anycubic.com/en) om eventuele problemen met Anycubic producten te melden. Ons professionele after-sale service team zal binnen 24 uur reageren en de problemen oplossen.

Ga naar https://support.anycubic.com om contact met ons op te nemen als u vragen heeft. U kunt ook meer informatie van de website halen, zoals software, video's, modellen.

Anycubic ondersteuningscentrum

Veiligheidsinstructies

Volg altijd de veiligheidsinstructies tijdens de montage en het gebruik, om onnodige schade aan de 3D-printer of persoonlijk letsel te voorkomen.

• Neem contact op met onze klantenservice als u problemen ondervindt na ontvangst van de producten.
• Wees voorzichtig bij het gebruik van de schraper. Richt de schraper nooit op uw handen.
• Schakel in geval van nood onmiddellijk de stroom van de 3D-printer uit en neem contact op met onze technische ondersteuning.
• De Anycubic 3D-printer bevat onderdelen die letsel kunnen veroorzaken.
• Houd de Anycubic 3D-printer en de bijbehorende accessoires buiten het bereik van kinderen.
• Dampen of rook kunnen irriterend zijn bij bedrijfstemperaturen. Gebruik de Anycubic 3D-printer altijd in een open en goed geventileerde ruimte.
• Stel de Anycubic 3D-printer niet bloot aan water of regen.
• Gebruik de Anycubic 3D-printer in een omgeving met een temperatuur van 8 º C-40 º C en een luchtvochtigheid van 20% -50%. Voor optimale prestaties mag u dit bereik niet overschrijden. Vermijd ook blootstelling aan direct zonlicht.
• Demonteer de Anycubic 3D-printer niet, neem contact op met de technische ondersteuning als u vragen heeft.
