Anycubic Wash & Cure 3 Plus Handleiding

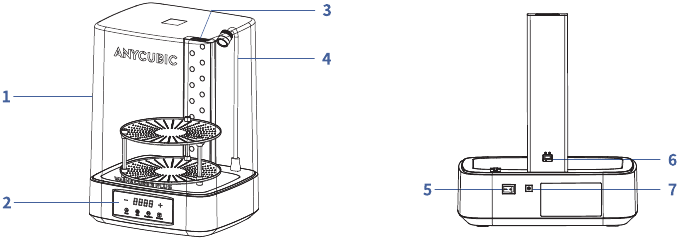

Overzicht

1. Anti-UV-kap: blokkeert 99,995% van het UV-licht en speelt een beschermende rol
2. Bedieningspaneel:
   1. om de werkmodus en tijd in te stellen
   2. FlexiCure in-/uitschakelen
3. UV-LED-paneel: voor het uitharden van modellen
4. Zwanenhalslamp: om de details of sommige hoeken van de modellen uit te harden
5. Aan/uit-schakelaar: om de machine aan/uit te zetten
6. Kapsensor: om te controleren of de kap erop zit
7. Stroomaansluiting: om de externe adapter aan te sluiten

*UV-lichttester: Linshang LS125 UV LIGHT METER

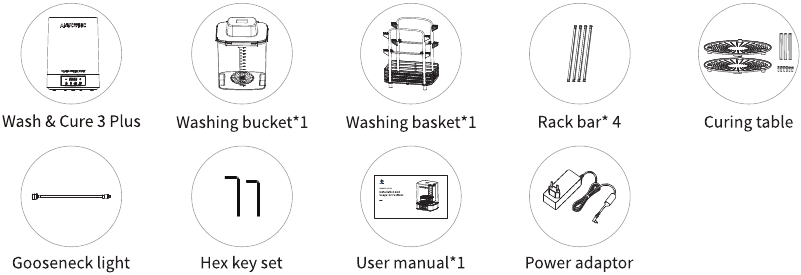

In de doos

Productparameters

Technische specificaties

Fysieke afmetingen

Bedieningspaneel

1. Wash Mode: Om de wasmodus te selecteren. De rotor verandert elke 2 minuten van draairichting tijdens het wasproces.
2. Cure Mode: Om de uithardingsmodus te selecteren.
3. Start/Pause: Klik om het proces te starten/pauzeren.
4. FlexiCure: Zwanenhalslamp in-/uitschakelen. Deze kan afzonderlijk worden gebruikt of helpen om sommige hoeken in de uithardingsmodus uit te harden. FlexiCure kan niet worden ingeschakeld in de wasmodus.
5. Reduce Time
6. Remaining Time: De resterende tijd van het proces.
7. Add Time

Voorbereidingen

Haal de accessoires uit de machine. Steek de stekker in het stopcontact en zet de machine aan.

Gebruiksinstructie

Wasmodus

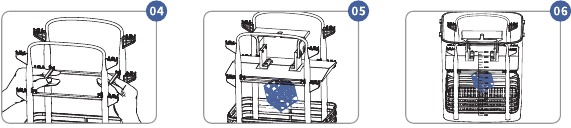

1. Plaats de afgedrukte objecten. Er zijn twee manieren om ze te plaatsen, kies er een volgens de vereisten.
   1. Plaatsen met het platform (hoogte van het object op de bovenste laag ≤250 mm/ op de onderste laag ≤150 mm)
      1. Kies de posities om de rekken te installeren op basis van de platformgrootte en modelhoogte

      2. Klik een uiteinde van het rek vast

      3. Trek de twee zijden van de mand iets dichterbij elkaar en klik ze in het andere uiteinde van het rek

      4. Draai de bredere kant naar boven

         Het wordt aanbevolen om modellen kleiner dan 3 mm of met verschillende kleine onderdelen te wassen met het printplatform.
   2. Plaats de afgedrukte objecten afzonderlijk in de wasmand (hoogte van het object ≤260 mm)

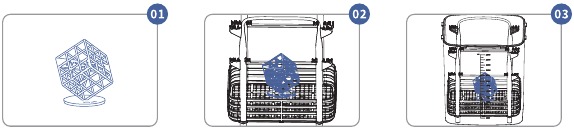

2. Giet het reinigingsmiddel* in de wasemmer. Plaats vervolgens de emmer op de basis.
   1.

   2. Doe het deksel erop

   3. Lijn uit met de positielijn

      *Het wasmiddel kan ethanol (95%), een reinigingsmiddeloplossing, enz. zijn..
      Het oplosmiddel mag de maximale schaal niet overschrijden.

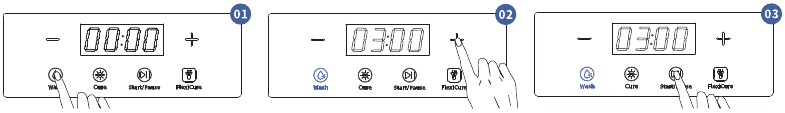

3. Druk op de Wash (Wassen)-knop om deze modus te selecteren. U kunt de wastijd wijzigen door op de knop te drukken.
   Druk vervolgens op de Start/Pause (Start/Pauze)-knop om het wasproces te starten. Als het wassen moet worden gepauzeerd, drukt u op de Start/Pause (Start/Pauze)-knop.

4. Een piepgeluid geeft aan dat het proces is voltooid. Laat de objecten aan de lucht drogen voordat u ze uithardt. Na hetwassen dient u het deksel erop te doen en de wasemmer te verwijderen om te voorkomen dat het wasmiddel morst.

Uithardingsmodus

1. Plaats de afgedrukte objecten.
   Er zijn twee manieren om ze te plaatsen, kies er een volgens de persoonlijke voorkeuren.
   1. Enkele laag
      1.

      2. Doe de kap erop

   2. Dubbele lagen (hoogte van het object op de bovenste laag ≤100 mm/ op de onderste laag ≤80 mm)
      1. Monteer de uithardingstafel

      2. Plaats de modellen

      3. Doe de kap erop

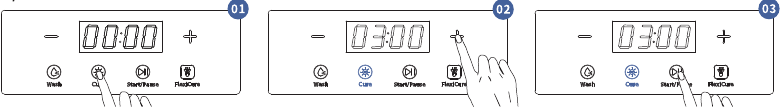

2. Druk op de Cure (Uitharden)-knop om deze modus te selecteren. U kunt de uithardingstijd wijzigen door op de knop te drukken. Druk vervolgens op de Start/Pause (Start/Pauze)-knop om het uithardingsproces te starten. Als het uitharden moet worden gepauzeerd, drukt u op de Start/Pause (Start/Pauze)-knop.


   Het uitharden wordt gepauzeerd als de kap wordt verwijderd. Verwijder de kap niet tijdens het uithardingsproces om een goed uithardingseffect te garanderen.
3. Een piepgeluid geeft aan dat het proces is voltooid. Als de machine op dit moment niet wordt gebruikt, dient u de stroom uit te schakelen. Als er lange tijd continu wordt uitgehard, kan de temperatuur van het UV-LED-paneel hoog zijn. Raak het paneel niet aan na het uitharden.

Flexicure

FlexiCure kan afzonderlijk worden gebruikt om kleine afgedrukte objecten of modeldetails uit te harden; het helpt ook om sommige dode hoeken uit te harden. Steek de zwanenhalslamp in de USB-poort voordat u deze gebruikt.

Aanvullend uitharden: Pas de zwanenhalslamp aan naar een juiste positie om uit te harden waar het LED-paneel niet kan verlichten.

1. Pas de positie aan

2. Doe de kap erop

3. Selecteer de uithardingsmodus

4. Stel de tijd in

5. Start het uitharden

6. Klik om FlexiCure in/uit te schakelen


Afzonderlijk uitharden: Draag een veiligheidsbril om letsel aan de ogen te voorkomen.

1. Klik om FlexiCure in/uit te schakelen

2. Hard de objecten handmatig uit


Let op:

1. FlexiCure kan niet worden ingeschakeld in de wasmodus.
2. Wanneer de FlexiCure 30 minuten wordt gebruikt, wordt het beveiligingsmechanisme van de machine geactiveerd om deze uit te schakelen.

Onderhoud

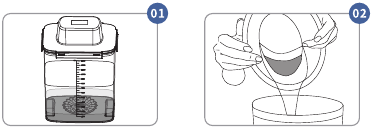

Recycling van reinigingsmiddel

Het oplosmiddel in de wasemmer kan na langdurig wassen modderig worden. Het oplosmiddel kan worden gerecycled door middel van de volgende behandeling. Het wordt aanbevolen om het oplosmiddel na het wassen van 30 modellen weg te gooien of te vervangen om een goed waseffect te garanderen.

1. Laat het wasmiddel meer dan 10 uur stilstaan, zodat de resten kunnen neerslaan en bezinken.
2. Filter de bovenste laag oplosmiddel en giet deze in een andere container. Sluit de container vervolgens af.
3. Stel de resten bloot aan zonlicht. De uitgeharde hars kan vervolgens als algemeen vast afval worden behandeld.

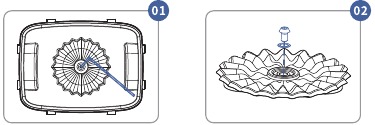

Maak de rotor schoon

De rotor kan na langdurig gebruik abnormaal draaien, u kunt de rotor uit de wasemmer verwijderen om hem schoon te maken. Haal de wasemmer van de basis en laat het oplosmiddel weglopen voordat u hem schoonmaakt.

1. Verwijder de rotor van de bodem van de emmer en maak hem vervolgens schoon.

2. Installeer de rotor op de bodem van de emmer.

Probleemoplossing

1. De machine werkt niet.
   • Slecht stroomcontact. Trek het netsnoer eruit en steek het er weer in.
   • De anti-UV-kap is verwijderd tijdens het uithardingsproces. Doe de kap erop.
2. De rotor in de wasemmer draait niet tijdens het wasproces.
   • De rotor zit vast door een vreemd voorwerp. Stop het wassen, giet het oplosmiddel eruit en verwijder het vreemde voorwerp.
   • Er zit te veel neerslag in het wasmiddel. Stop het wassen, laat het oplosmiddel weglopen en maak de neerslag schoon.
3. De machine maakt een abnormaal geluid tijdens het gebruik.
   • De ondergrond waar de machine op staat, is niet vlak genoeg.
   • De schroef op de rotor zit los. Draai de schroef vast.
4. Een deel van de afgedrukte objecten is wit na het wassen en uitharden.
   • De afgedrukte objecten worden direct na het wassen uitgehard. Laat ze aan de lucht drogen voordat u ze uithardt.
   • De concentratie van de alcohol die wordt gebruikt voor het wassen is niet hoog genoeg. Gebruik alcohol met een concentratie van meer dan 95%.
5. De moduslampjes branden niet wanneer u op de modusknop drukt.
   • Probeer het opnieuw of start de machine opnieuw op.

Supportcenter

Ga naar het Anycubic-supportcenter (support.anycubic.com/en) om problemen met Anycubic-producten te melden. Ons professionele after-sales serviceteam zal binnen 24 uur reageren en de problemen oplossen.

Ga naar https://support.anycubic.com om contact met ons op te nemen als u vragen heeft. U kunt ook meer informatie van de website halen, zoals software, video's en modellen.

Anycubic-supportcenter

Veiligheidsinstructies

Volg altijd de veiligheidsinstructies tijdens de montage en het gebruik om onnodige schade aan de machine of persoonlijk letsel te voorkomen.

• Neem contact op met onze klantenservice als u problemen ondervindt na ontvangst van de producten.
• Verwijder in de uithardingsmodus de anti-UV-kap niet om mogelijke gevaren van UV-licht te voorkomen. Draag een veiligheidsbril wanneer FlexiCure is ingeschakeld zonder de kap.
• Schakel in geval van nood onmiddellijk de stroom van de machine uit en neem contact op met onze technische ondersteuning.
• Houd de machine en de bijbehorende accessoires buiten het bereik van kinderen.
• Wees voorzichtig bij het gebruik van de schraper. Richt de schraper nooit op uw handen.
• De machine bevat bewegende onderdelen die letsel kunnen veroorzaken.
• Maak de modellen niet direct schoon zonder ze in de wasmand of op het wasrek te plaatsen. Na het reinigen moeten de modellen aan de lucht worden gedroogd voordat ze worden uitgehard.
• Het wasmiddel moet na gebruik worden afgesloten en op een koele en droge plaats worden bewaard. Als het oplosmiddel alcohol is, dient u de gebruiksspecificaties van alcohol in acht te nemen.
• Gebruik de machine in een omgeving met een temperatuur van 10ºC-40ºC en een vochtigheid van 20%-90%. Voor optimale prestaties mag u dit bereik niet overschrijden.
• Stel de machine niet bloot aan water of regen.
• Demonteer de machine niet, neem contact op met de technische ondersteuning als u vragen heeft.
