Anycubic Photon Mono X 6Ks Handleiding

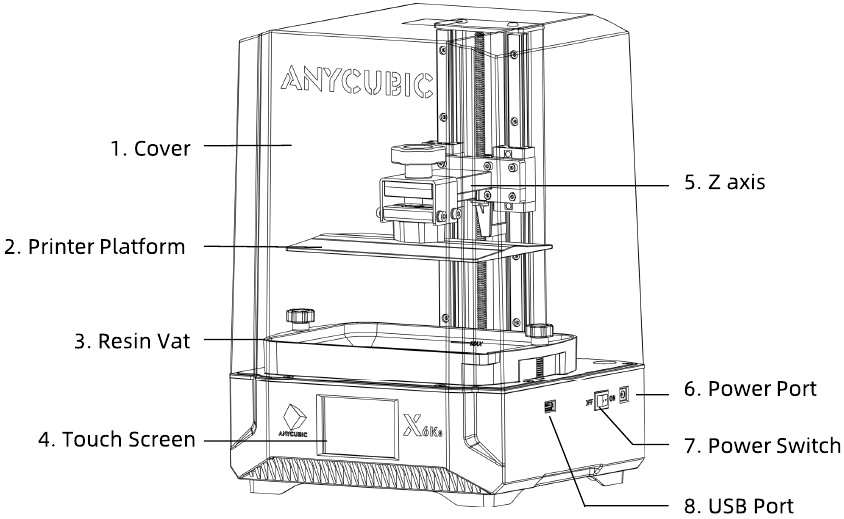

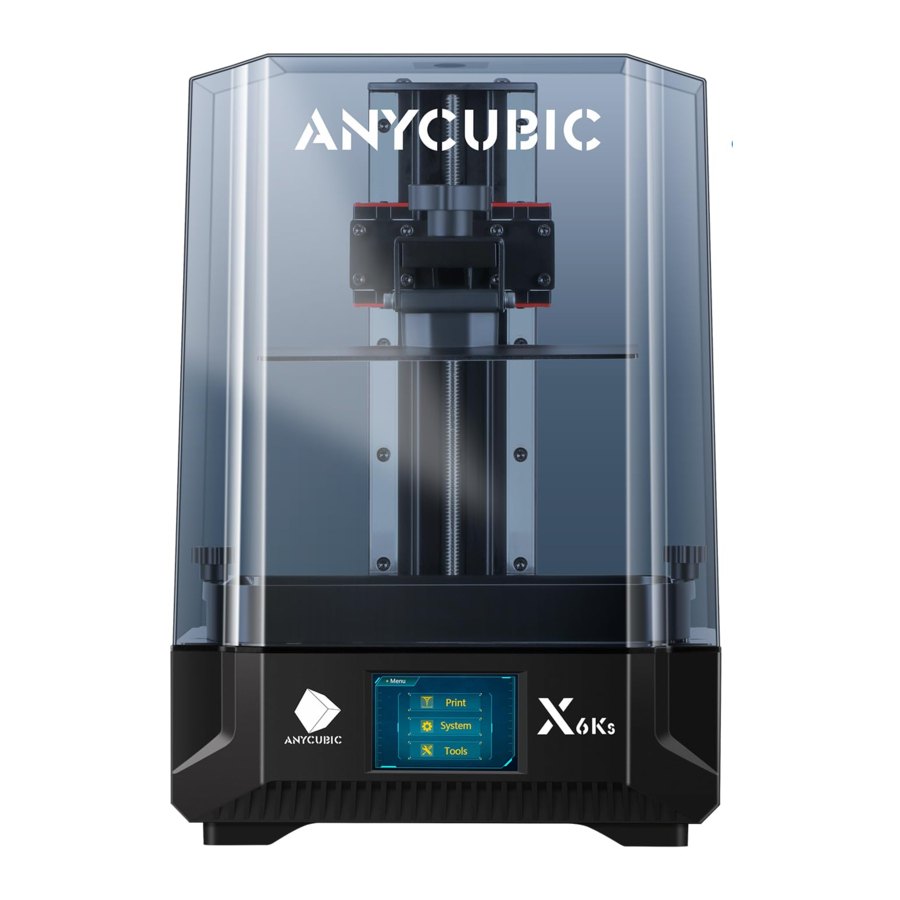

Productoverzicht

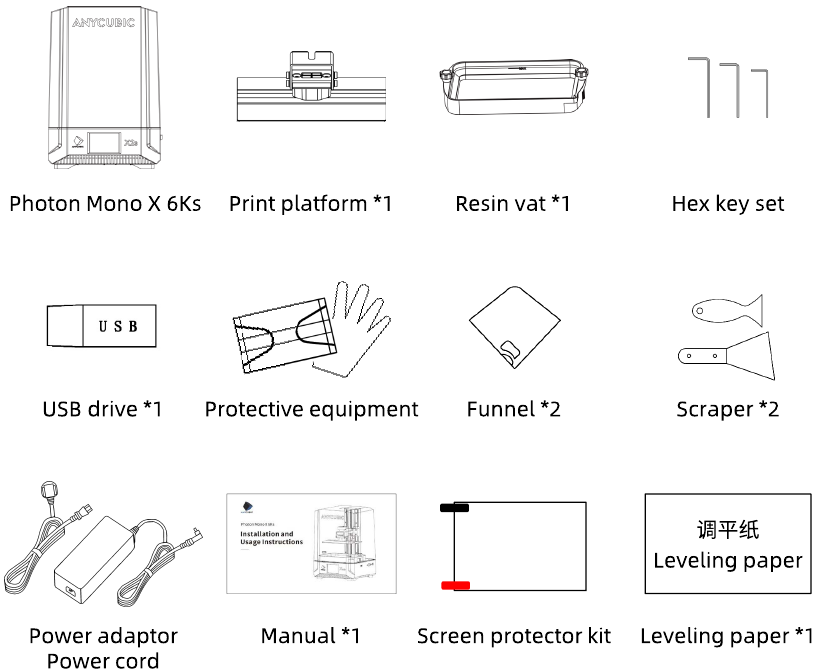

In de doos

Technische specificatie

Aanbevolen printparameters

1. Basishars - Helder/transparant groen

2. Basishars - Grijs

3. DLP Craftsman hars

De bovenstaande gegevens zijn afkomstig uit het Anycubic-lab, alleen ter referentie.

Menupad

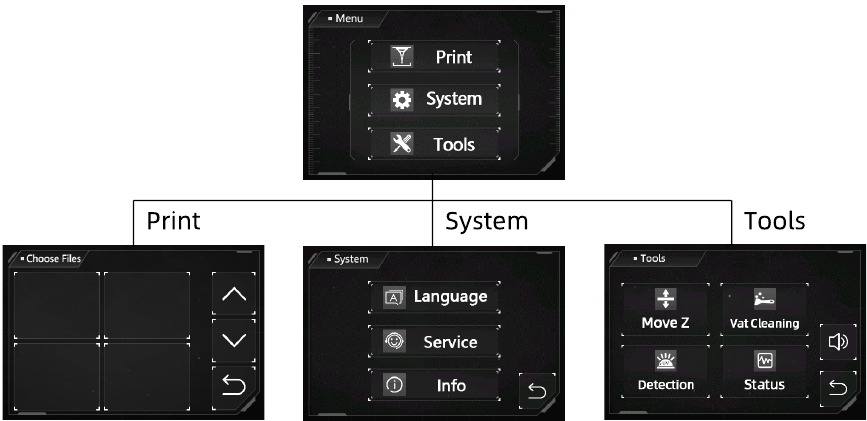

Startmenu

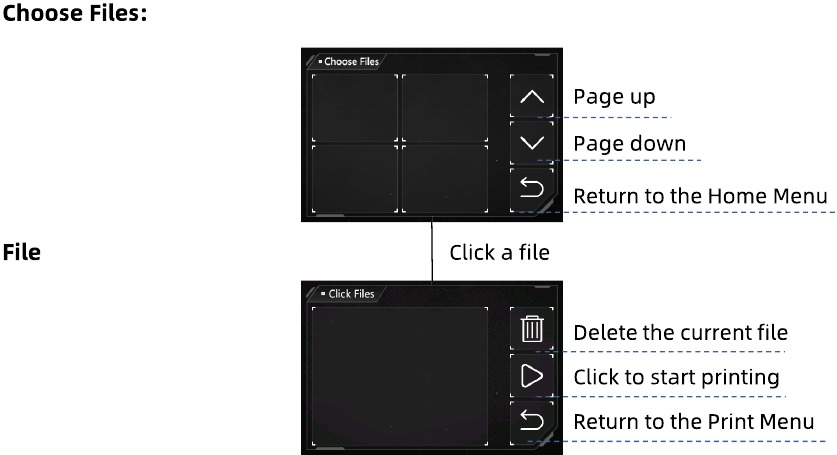

Printen

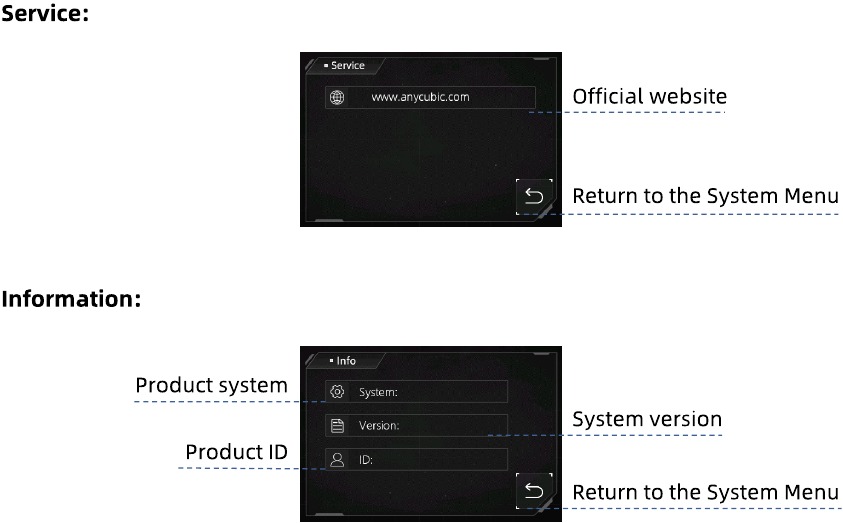

Systeem

Taal: Overschakelen naar Engels/Chinees

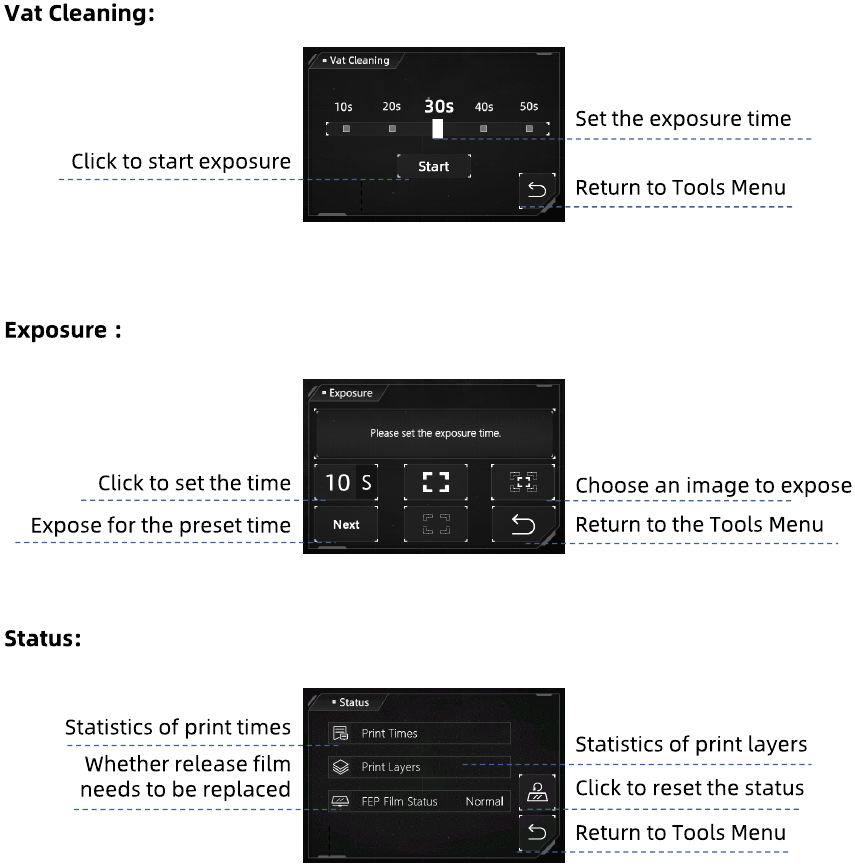

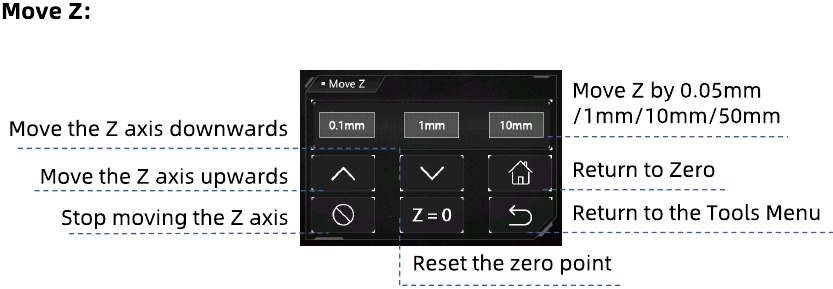

Hulpmiddelen

Hoornpictogram: Schermgeluid in-/uitschakelen

Voorbereidingen

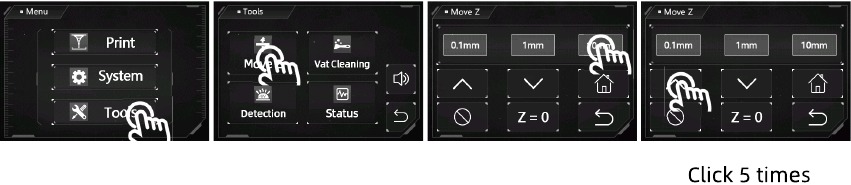

1. Steek de stekker in het stopcontact en zet de machine aan. Verhoog de Z-as met 50 mm.

2. Installeer het printplatform.
   1. Verwijder de beschermfolie

   2. Draai de vier schroeven op het platform los

   3. Duw het platform op de platformdrager

   4. Draai de knop vast

3. Nivelleren.
   1. Plaats het nivelleerpapier op het uithardingsscherm

   2. Klik op "HOME" (HOME)

   3. Druk het platform voorzichtig aan en draai de vier schroeven vast

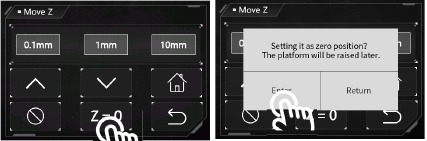

4. Stel de nulpositie in.

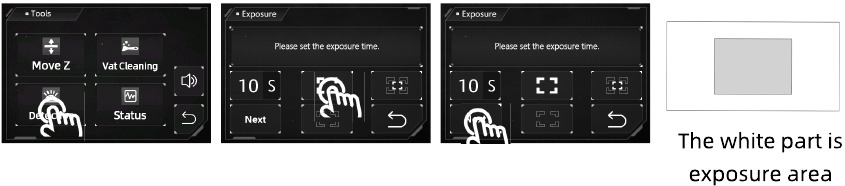

5. Kies een belichtingsbeeld om te testen nadat het platform is gestopt met bewegen.

6. Installeer de harsbak.
   1. Plaats de harsbak met de voetjes in de bevestigingsgaten

   2. Draai twee knoppen vast


Printtest

*De loslaatfilm op de resin-vat is verbruikbaar. Let op de status van de loslaatfilm op het touchscreen en vervang de film tijdig.
Controleer de loslaatfilm zorgvuldig voor en na elke afdruk. Als de film kapot is, vervang deze dan onmiddellijk om verdere schade aan de machine te voorkomen.

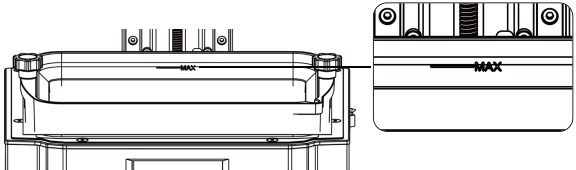

1. Zorg ervoor dat u maskers en handschoenen draagt (om direct huidcontact met hars te vermijden), giet de hars langzaam in de vat met het harsniveau dat de maximale schaal van de vat niet overschrijdt.

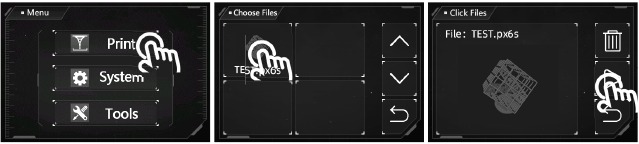

2. Plaats de afdekking. Plaats vervolgens de USB-drive en print het testbestand.

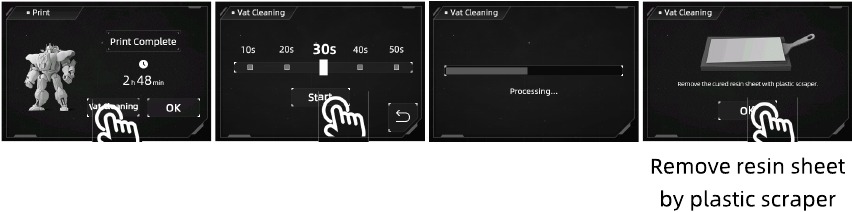

3. Wanneer het printen is voltooid, kan de hars gedeeltelijk in de vat zijn uitgehard. Stel in op Vat Cleaning (vat reinigen) en verwijder het residu.


Opmerkingen:

1. Het wordt aanbevolen om de USB-drive te gebruiken die wij leveren. Gebruik anders een USB-drive waarvan de geheugengrootte niet groter is dan 32G en zorg ervoor dat deze is geformatteerd naar FAT/FAT 32.
2. De printbestanden moeten in de rootdirectory van de USB-drive worden geplaatst om leesfouten te voorkomen.

TIPS voor slice-instellingen

Om de succesratio van het printen te verbeteren, is de onderste belichtingstijd altijd langer. De langere belichtingstijd maakt de onderkant van het printobject dikker.
Om de dikke onderkant van het printobject te vermijden, verhoogt u het model met 5 mm voordat u supports of een raft toevoegt in de slice-software.
Anycubic Photon Workshop slice-software-instructies worden opgeslagen in de USB-drive.

Afwerking

• Verwijder na het printen het platform wanneer de hars niet meer van het platform druppelt. Verwijder het model met een metalen schraper en was het vervolgens met 95% alcohol of een ander reinigingsmiddel. Het kan nodig zijn om na te harden om een betere hardheid te bereiken door het direct bloot te stellen aan zonlicht of een UV-uithardingsmachine.

• Na het printen kan er wat uitgeharde hars in de vat achterblijven. Reinig de vat tijdig en filter de resterende hars door een trechter. Anders kan dit schade veroorzaken aan de loslaatfilm of het LCD-scherm. Als u de hars nu niet gebruikt, wordt aanbevolen deze in een luchtdichte container te bewaren, uit de buurt van licht.


Resin Exposure Range Finder

"R_E_R_F" is een afkorting voor "Resin Exposure Range Finder" (harsbelichtingsbereikzoeker). Deze functie wordt gebruikt om de optimale belichtingsparameters voor verschillende harsen te vinden.

1. Importeer het R_E_R_F-bestand dat is opgeslagen op de USB-drive in de slicing-software. Er zijn acht modellen in het bestand. De belichtingstijd voor model 1 is gelijk aan "normal exposure time (s)" (normale belichtingstijd (s)) van het bestand, en de belichtingstijd voor andere modellen wordt verhoogd met een increment van 0,25 s.

2. Pas, afhankelijk van de persoonlijke vereisten, de belichtingstijd van de modellen aan door "normal exposure time (s)" (normale belichtingstijd (s)) van het bestand te wijzigen. Wanneer de belichtingstijd voor modelnummer 1 wordt gewijzigd, wordt de belichtingstijd voor andere modellen verhoogd met een increment van 0,25 s.
   Als de normale belichtingstijd bijvoorbeeld is ingesteld op 1,5 s, is de belichtingstijd voor modelnummer 1-8: 1,5 / 1,75 / 2 / 2,25 / 2,5 / 2,75 / 3 / 3,25 s.

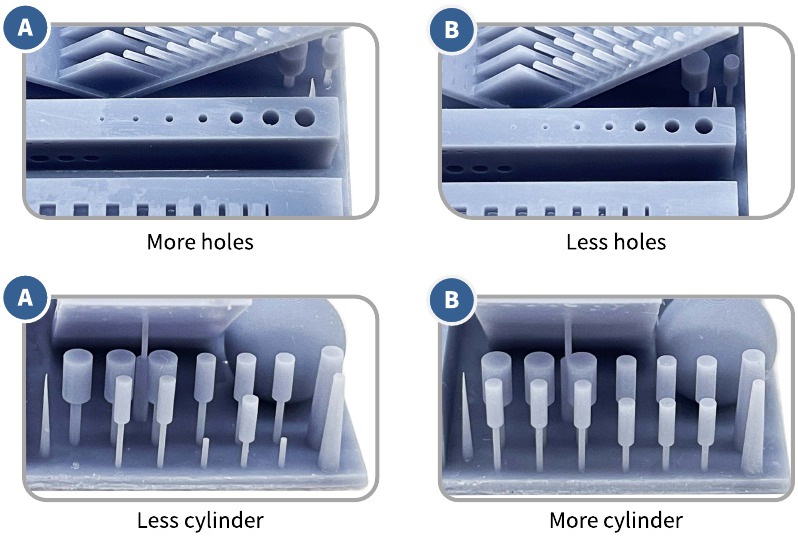

3. Verwijder en reinig na het printen de modellen. Vergelijk het printeffect van modellen en kies de belichtingstijd van het model die aan uw behoeften voldoet als de printparameter. Neem een vergelijking van model A&B als voorbeeld.

   • Model A heeft meer gaten en minder cilinders. Als u print met de parameter van model A, kunnen meer details van het model worden geprint met een hoog risico op mislukking.
   • Model B heeft minder gaten en meer cilinders. Als u print met de parameter van model B, kan het model succesvol worden geprint, maar met enig detailverlies.

Daarnaast kunt u de bruggen, naalden of andere onderdelen vergelijken om een geschikt model te kiezen en de parameter te vinden. Als er geen van hen kan worden gekozen, wordt het aanpassen van de "normal exposure time (s)" (normale belichtingstijd (s)) aanbevolen.

Let op: wijzig de bestandsnaam van "R_E_R_F" NIET, omdat Anycubic 3D-printer ALLEEN DEZE bestandsnaam kan herkennen om deze functie uit te voeren. Noem ook geen ander bestand "R_E_R_F".

FAQ

Model blijft niet aan het platform plakken

• De onderste belichtingstijd is onvoldoende. Verhoog de belichtingstijd.
• Het contactoppervlak tussen het model en het platform is klein. Voeg een raft toe.
• Slechte nivellering.

Laagscheiding of splitsing

• De machine is niet stabiel tijdens het printen.
• De loslaatfilm is niet strak genoeg of moet worden vervangen.
• Het printplatform of de resin-vat is niet vastgedraaid.
• De liftsnelheid is te hoog.
• Het model is uitgehold zonder te ponsen.

Laagverschuiving

• Voeg supports toe.
• Verlaag de liftsnelheid.

Floccules achtergelaten in de resin-vat of bevestigd aan modellen

• De belichtingstijd is te lang. Verlaag de normale belichtingstijd en de onderste belichtingstijd.

Onderhoud

Onderhoud van de resin-vat

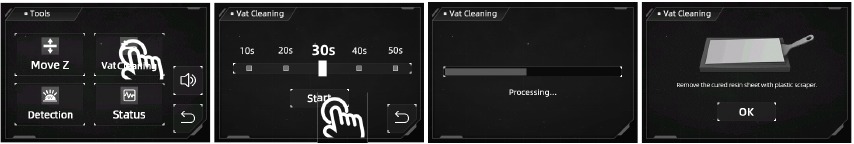

• Verwijder de uitgeharde hars uit de loslaatfilm: Stel in op Vat Cleaning (vat reinigen) en verwijder het residu. Gebruik geen scherpe voorwerpen om de resten op de film af te schrapen.

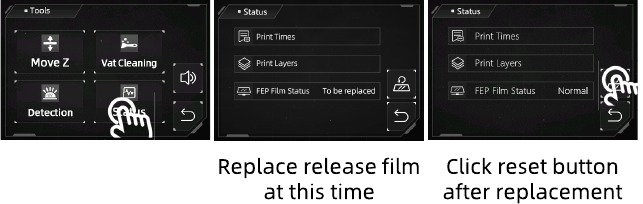

• Loslaatfilm vervangen: De statistieken van printtijden en printlagen worden weergegeven in de Status-interface. Controleer ze en vervang de loslaatfilm tijdig om printfouten of zelfs schade aan de printer te voorkomen.

• Als u de hars langer dan twee dagen niet gebruikt, bewaar deze dan in een luchtdichte container, uit de buurt van licht.

Onderhoud van de Z-as

Als de Z-as een lawaaierig geluid maakt, breng dan smeermiddel aan op de Z-spindel.

Reiniging

• Reinig het printplatform: Reinig het platform met alcohol en keukenpapier.
• Bescherm het LCD-scherm: Als de hars op de schermbeschermer is uitgehard, vervang deze dan onmiddellijk om het LCD-scherm te beschermen.
• Reinig de behuizing van de printer: Reinig de behuizing van de printer met alcohol.

Veiligheidsinstructies

Volg altijd de veiligheidsinstructies tijdens de montage en het gebruik, om onnodige schade aan de 3D-printer of persoonlijk letsel te voorkomen.

Neem contact op met onze klantenservice als u problemen ondervindt na ontvangst van de producten.

Wees voorzichtig bij het gebruik van de schraper. Richt de schraper nooit op uw handen.

In geval van nood, schakel dan onmiddellijk de stroom van de 3D-printer uit en neem contact op met onze technische ondersteuning.

Anycubic 3D-printer bevat onderdelen die letsel kunnen veroorzaken.

Het wordt aanbevolen om een veiligheidsbril te dragen bij het schuren van de geprinte modellen om oogcontact met kleine deeltjes te vermijden.

Houd de Anycubic 3D-printer en de accessoires buiten het bereik van kinderen.

Dampen of gassen kunnen irriterend zijn bij bedrijfstemperaturen. Gebruik de Anycubic 3D-printer altijd in een open en goed geventileerde ruimte.

Stel de Anycubic 3D-printer niet bloot aan water of een regenachtige omgeving.

Gebruik de Anycubic 3D-printer in een omgeving met een temperatuur van 8°C 40°C en een luchtvochtigheid van 20%-50%. Overschrijd dit bereik niet voor optimale prestaties. Vermijd ook directe blootstelling aan zonlicht.

Demonteer de Anycubic 3D-printer niet, neem contact op met de technische ondersteuning als u vragen heeft.

Bezoek https://support.anycubic.com om contact met ons op te nemen als u vragen heeft. U kunt ook meer informatie vinden op de website, zoals software, video's en modellen.
