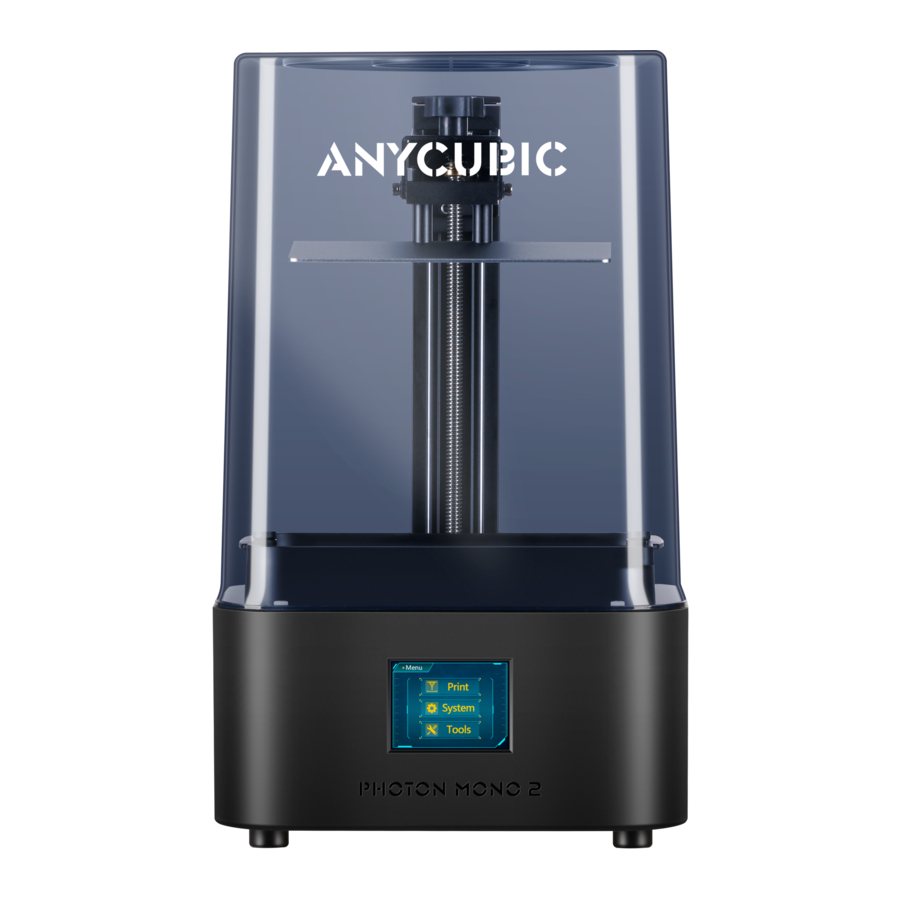

ANYCUBIC Photon Mono 2 Handleiding

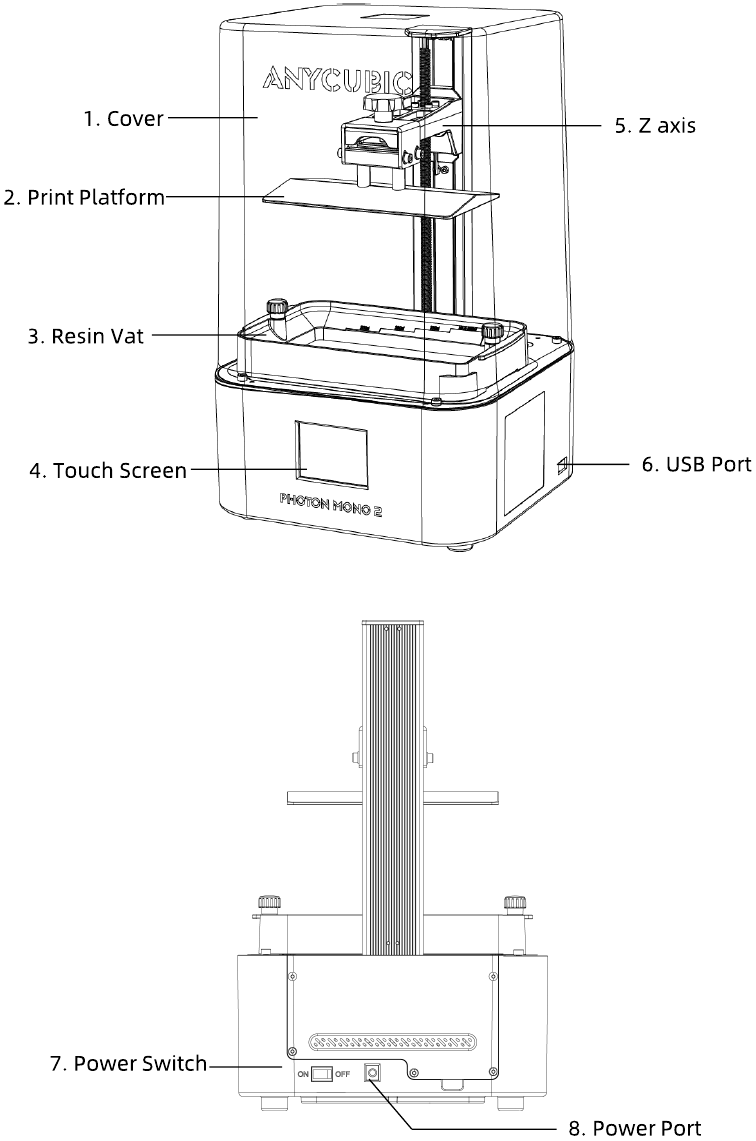

Productoverzicht

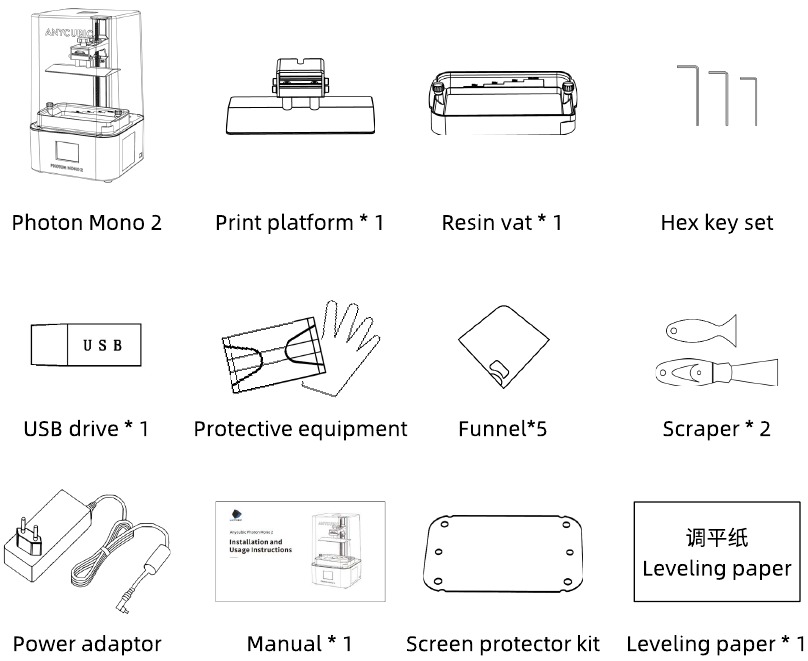

In de doos

Technische specificatie

Aanbevolen printparameters

-De bovenstaande gegevens zijn gebaseerd op het Anycubic-lab, alleen ter referentie.

Menupad

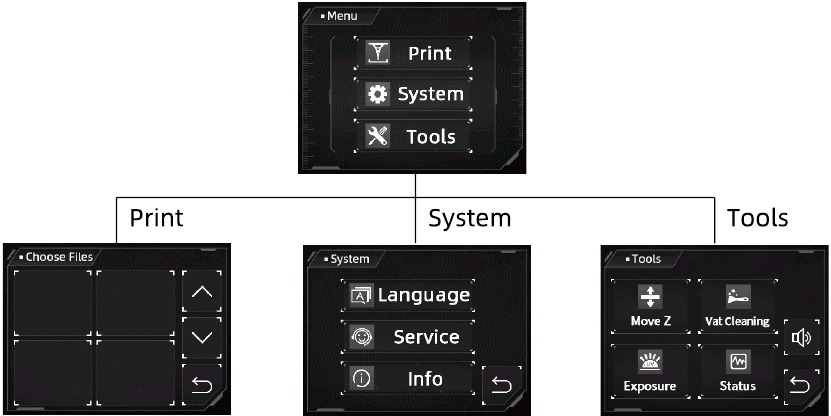

Startmenu

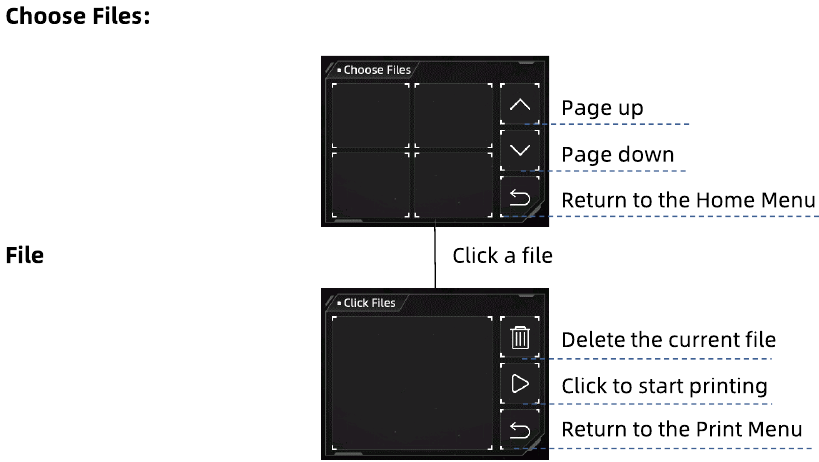

Printen

Systeem

Taal: Schakel over naar Engels/Chinees

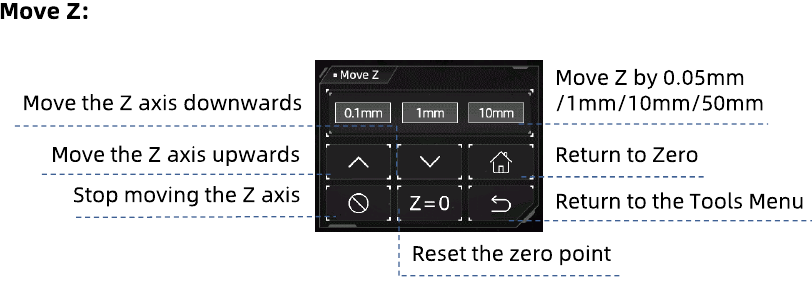

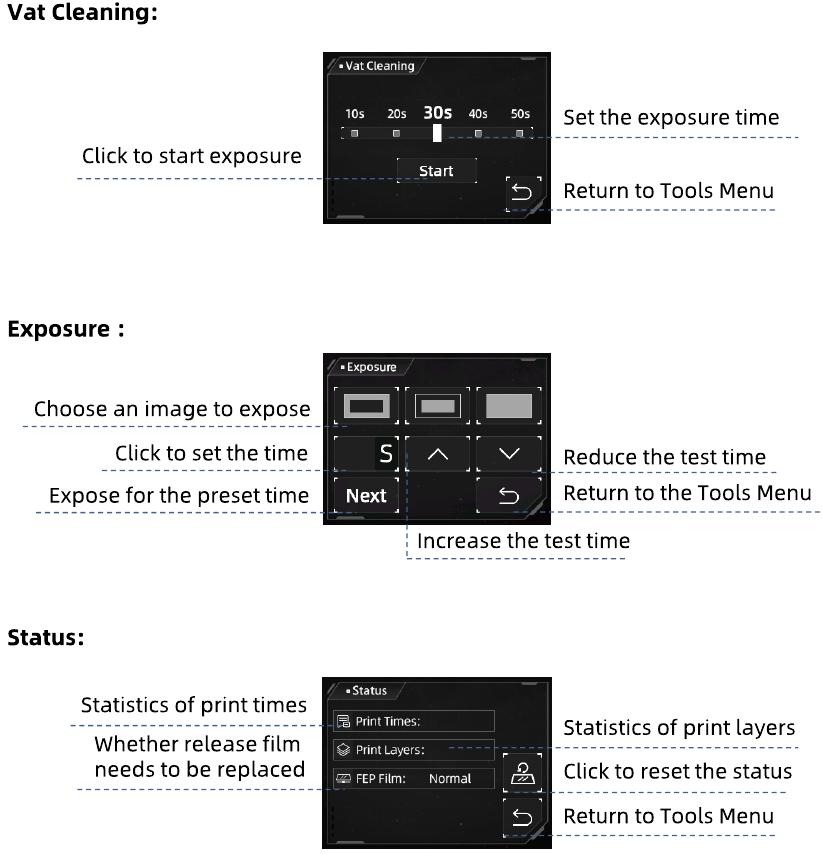

Hulpmiddelen

Hoornpictogram: Schakel het schermgeluid in/uit

Voorbereidingen

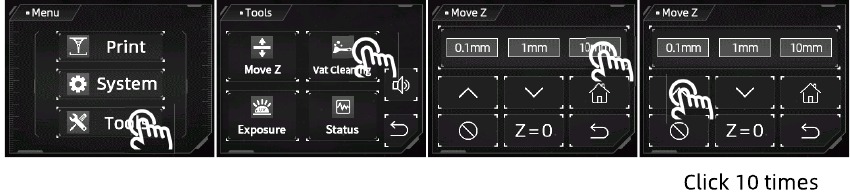

1. Steek de stekker in het stopcontact en zet de machine aan. Verhoog de Z-as met 100 mm.

2. Installeer de schermbeschermer.
   1. Reinig het LCD-scherm met de toolkit

   2. Verwijder de folie

   3. Druk en knijp de luchtbellen eruit

   4. Verwijder de folie

3. Installeer het printplatform.
   1. Draai de vier schroeven op het platform los

   2. Duw het platform op de platformdrager

   3. Draai de knop vast

4. Nivelleren.
   1. Plaats het nivelleerpapier op het uithardingsscherm

   2. Klik op "HOME" (HOME)

   3. Druk het platform voorzichtig aan en draai de vier schroeven vast

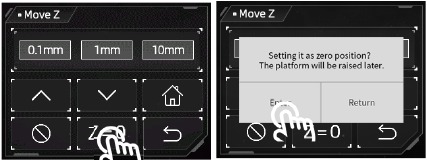

5. Stel de nulpositie in.

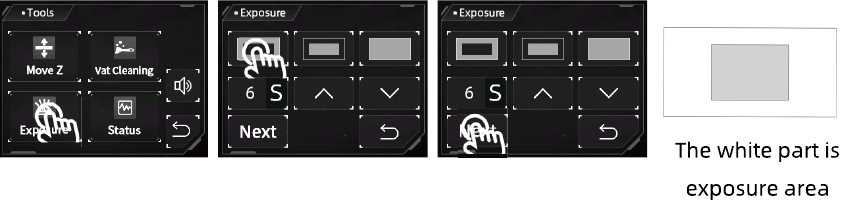

6. Kies een belichtingsafbeelding om te testen nadat het platform is gestopt met bewegen.

7. Installeer de harsbak.
   1. Plaats de harsbak met de voetjes in de bevestigingsgaten

   2. Draai twee knoppen vast


Printtest

*De loslaatfolie op de harsbak is een verbruiksartikel. Let op de status van de loslaatfolie op het touchscreen en vervang de folie tijdig.

Controleer de loslaatfolie zorgvuldig voor en na elke print. Als de folie kapot is, vervang deze dan onmiddellijk om verdere schade aan de machine te voorkomen.

1. Zorg ervoor dat u maskers en handschoenen draagt (om direct huidcontact met hars te vermijden), giet langzaam hars in de bak waarbij het harsniveau de maximale schaal van de bak niet overschrijdt.

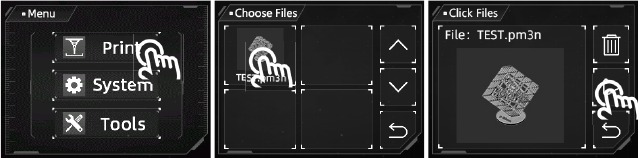

2. Plaats de afdekking. Plaats vervolgens de USB-drive en print het testbestand.

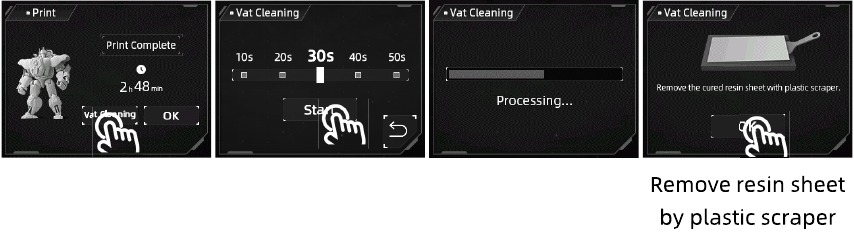

3. Wanneer het printen is voltooid, kan de hars gedeeltelijk in de bak zijn uitgehard. Stel in op Vat Cleaning (Bak reinigen) en verwijder het residu.


Opmerkingen:

1. Het wordt aanbevolen om de USB-drive te gebruiken die wij leveren. Gebruik anders een USB-drive waarvan de geheugengrootte niet groter is dan 32 GB en zorg ervoor dat deze is geformatteerd naar FAT/FAT 32.
2. De printbestanden moeten in de rootdirectory van de USB-drive worden geplaatst om leesfouten te voorkomen.

TIPS voor slice-instellingen
Om het slagingspercentage van het printen te verbeteren, is de belichtingstijd aan de onderkant altijd langer. De langere belichtingstijd maakt de onderkant van het printobject dikker. Om de dikke onderkant van het printobject te voorkomen, verhoogt u het model met 5 mm voordat u steunen of een raft toevoegt in de slice-software.
De instructies voor de Anycubic Photon Workshop slice-software zijn opgeslagen op de USB-drive.

Afwerking

• Verwijder na het printen het platform wanneer er geen hars meer van het platform druppelt. Verwijder het model met een metalen schraper en was het vervolgens met 95% alcohol of een ander reinigingsmiddel. Het kan nodig zijn om na te harden om een betere hardheid te bereiken door het direct bloot te stellen aan zonlicht of een UV-uithardingsmachine.

• Na het printen kan er wat uitgeharde hars in de bak achterblijven. Reinig de bak tijdig en filter de resterende hars met een trechter. Anders kan dit schade veroorzaken aan de loslaatfolie of het LCD-scherm. Als u de hars nu niet gebruikt, wordt aanbevolen om deze op te slaan in een luchtdichte container, beschermd tegen licht.


Harsbelichtingsbereikzoeker

"R_E_R_F" is een afkorting voor "Resin Exposure Range Finder" (Harsbelichtingsbereikzoeker). Deze functie wordt gebruikt om de optimale belichtingsparameters voor verschillende harsen te vinden.

1. Importeer het R_E_R_F-bestand dat is opgeslagen op de USB-drive in de slicingssoftware. Er zijn acht modellen in het bestand. De belichtingstijd voor model 1 is gelijk aan "normal exposure time (s)" (normale belichtingstijd (s)) van het bestand, en de belichtingstijd voor andere modellen wordt verhoogd met een increment van 0,25 s.

2. Pas de belichtingstijd van de modellen aan volgens de persoonlijke vereisten door "normal exposure time (s)" (normale belichtingstijd (s)) van het bestand te wijzigen. Wanneer de belichtingstijd voor model nr. 1 wordt gewijzigd, wordt de belichtingstijd voor andere modellen verhoogd met een increment van 0,25 s.
   Als de normale belichtingstijd bijvoorbeeld is ingesteld op 1,5 s, is de belichtingstijd voor model nr. 1-8: 1,5 / 1,75 / 2/ 2,25 / 2,5 / 2,75 / 3/ 3,25 s.

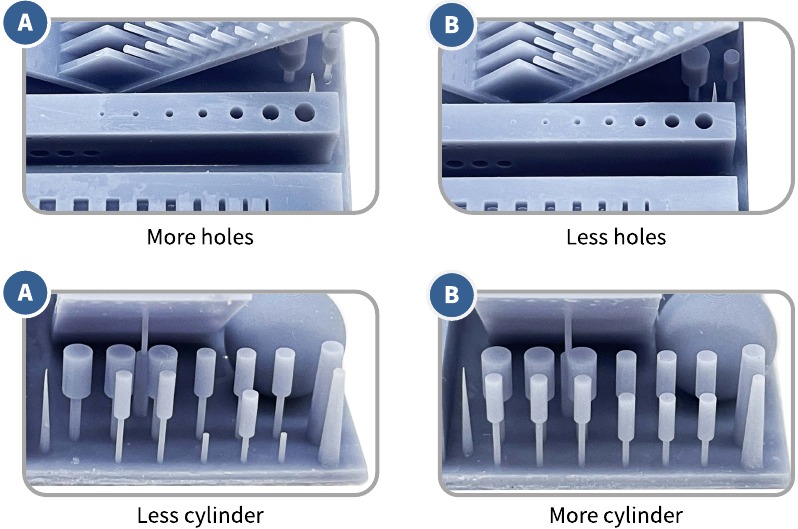

3. Verwijder en reinig de modellen na het printen. Vergelijk het printeffect van modellen en kies de belichtingstijd van het model dat aan uw behoeften voldoet als de printparameter. Neem een vergelijking van model A&B als voorbeeld.

   • Model A heeft meer gaten en minder cilinders. Als u print met de parameter van model A, kunnen meer details van het model worden geprint met een hoog risico op mislukking.
   • Model B heeft minder gaten en meer cilinders. Als u print met de parameter van model B, kan het model succesvol worden geprint, maar er kunnen enkele details verloren gaan.

Daarnaast kunt u de bruggen, naalden of andere onderdelen vergelijken om een geschikt model te kiezen en de parameter te vinden. Als geen van hen kan worden gekozen, wordt aanbevolen om de "normal exposure time (s)" (normale belichtingstijd (s)) aan te passen.

Let op: verander de bestandsnaam van "R_E_R_F" NIET, omdat Anycubic 3D-printers ALLEEN DEZE bestandsnaam kunnen herkennen om deze functie uit te voeren. Noem ook geen ander bestand "R_E_R_F".

Veelgestelde vragen

Model blijft niet aan het platform plakken

• De belichtingstijd aan de onderkant is onvoldoende. Verhoog de belichtingstijd.
• Het contactoppervlak tussen het model en het platform is klein. Voeg een raft toe.
• Slecht nivelleren.

Laagscheiding of splitsing

• De machine is niet stabiel tijdens het printen.
• De loslaatfolie is niet strak genoeg of moet worden vervangen.
• Het printplatform of de harsbak is niet vastgedraaid.
• De liftsnelheid is te hoog.
• Het model is uitgehold zonder ponsen.

Laagverschuiving

• Voeg steunen toe.
• Verlaag de liftsnelheid.

Flocculen achtergebleven in de harsbak of bevestigd aan modellen

• De belichtingstijd is te lang. Verlaag de normale belichtingstijd en de belichtingstijd aan de onderkant.

Onderhoud

Onderhoud harsbak

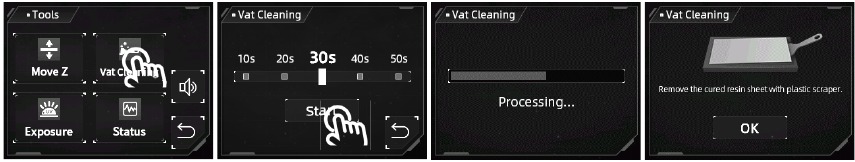

• Verwijder de uitgeharde hars van de loslaatfolie: Klik op Vat Cleaning (Bak reinigen) en verwijder vervolgens de uitgeharde harsplaat om de folie te beschermen. Gebruik geen scherpe voorwerpen om de resten op de folie af te schrapen.

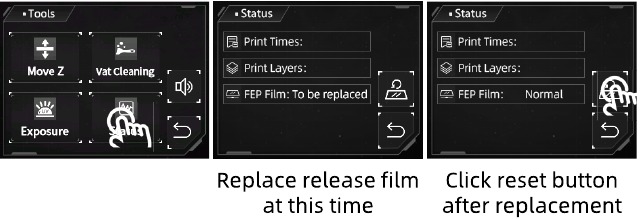

• Loslaatfolie vervangen: De statistieken van printtijden en printlagen worden weergegeven in de Status-interface. Controleer ze en vervang de loslaatfolie tijdig om printfouten of zelfs schade aan de printer te voorkomen.

• Als u de hars langer dan twee dagen niet gebruikt, bewaar deze dan in een luchtdichte container, beschermd tegen licht.

Onderhoud Z-as

Als de Z-as een lawaaierig geluid maakt, breng dan smeermiddel aan op de Z-spindel.

Veiligheidsinstructies

Volg altijd de veiligheidsinstructies tijdens montage en gebruik om onnodige schade aan de 3D-printer of persoonlijk letsel te voorkomen.

Neem contact op met onze klantenservice als u problemen ondervindt na ontvangst van de producten.

Wees voorzichtig bij het gebruik van de schraper. Richt de schraper nooit op uw handen.

Schakel in geval van nood onmiddellijk de stroom van de 3D-printer uit en neem contact op met onze technische ondersteuning.

Anycubic 3D-printers bevatten componenten die letsel kunnen veroorzaken.

Houd de Anycubic 3D-printer en de bijbehorende accessoires buiten het bereik van kinderen.

Dampen of rook kunnen irriterend zijn bij bedrijfstemperaturen. Gebruik de Anycubic 3D-printer altijd in een open en goed geventileerde ruimte.

Stel de Anycubic 3D-printer niet bloot aan water of regen.

Gebruik de Anycubic 3D-printer in een omgeving met een temperatuur van 8°C - 40°C en een luchtvochtigheid van 20% - 50%. Overschrijd dit bereik niet voor optimale prestaties. Vermijd ook directe blootstelling aan zonlicht.

Demonteer de Anycubic 3D-printer niet. Neem contact op met de technische ondersteuning als u vragen hebt.
