Anycubic Photon M3 Premium Handleiding

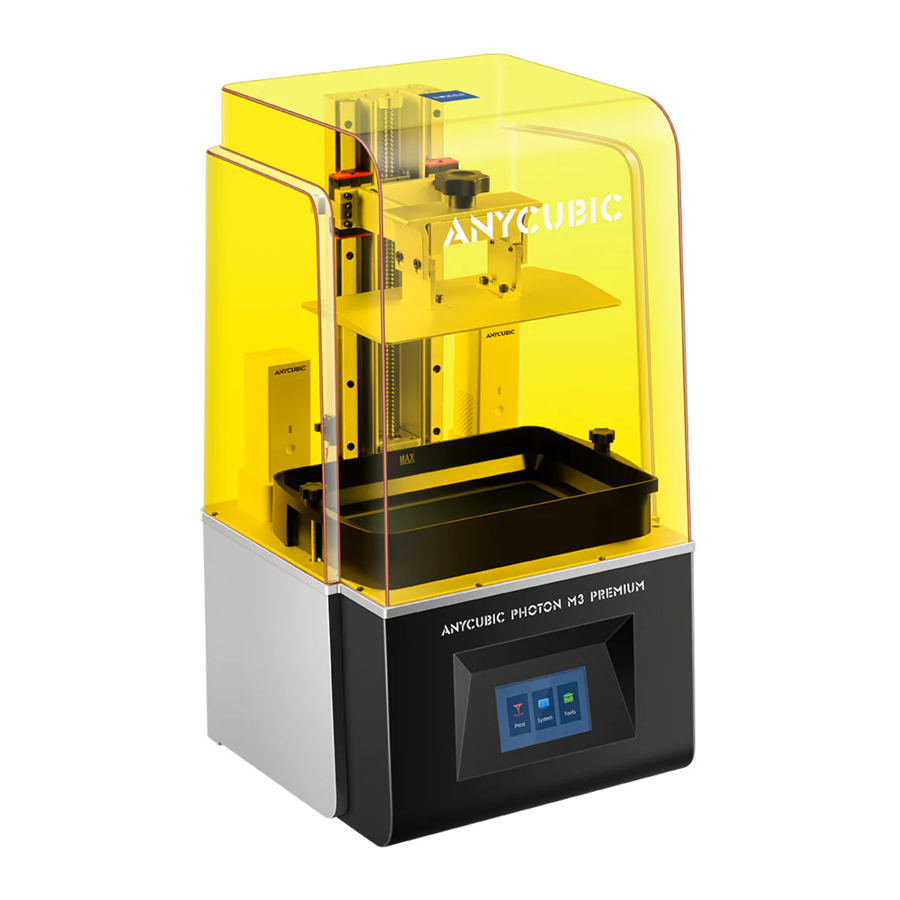

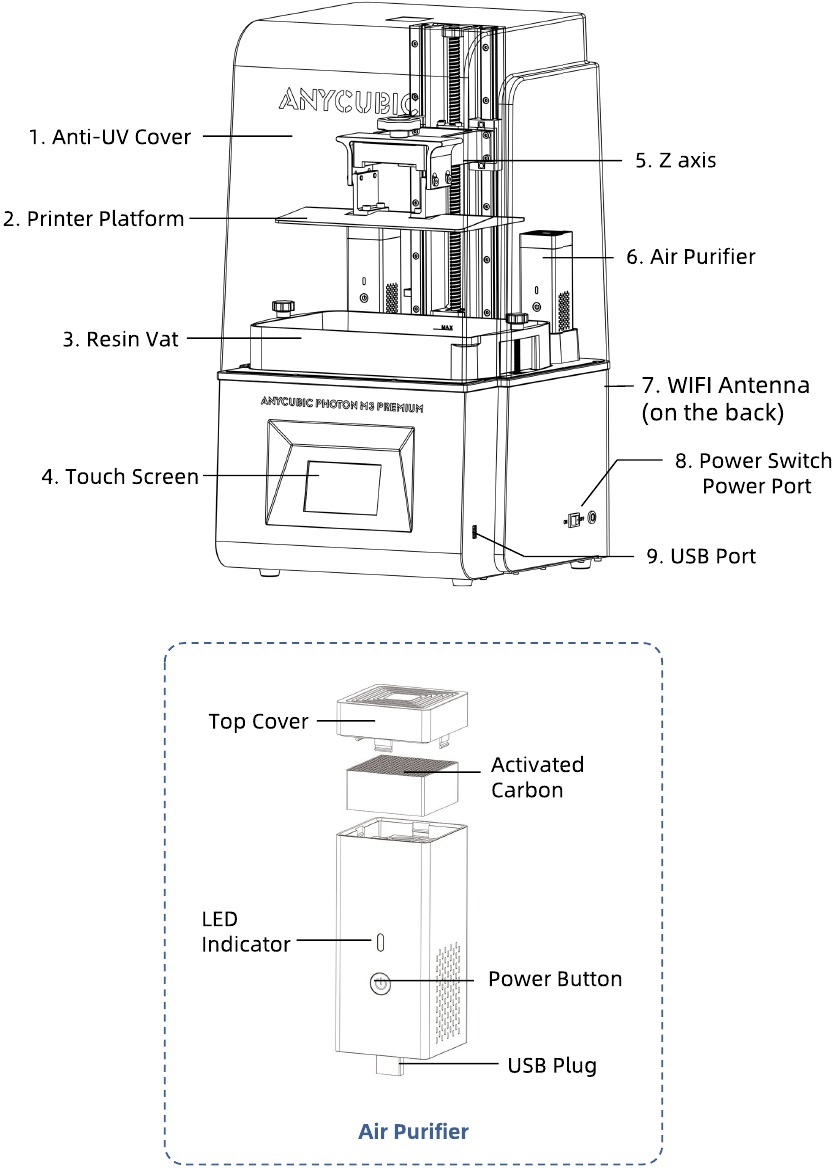

Productoverzicht

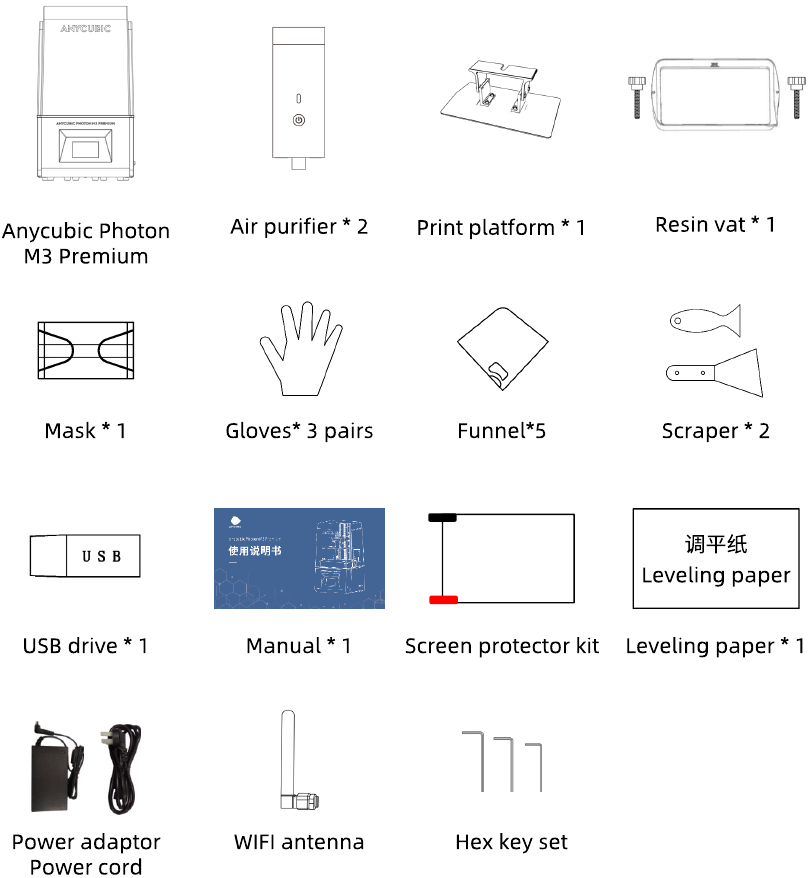

In de doos

Technische specificaties

Aanbevolen printparameters

1. Basishars-helder/doorschijnend groen

2. Basishars-grijs, DLP Craftsman Resin

De bovenstaande gegevens zijn gebaseerd op het Anycubic-lab, alleen ter referentie.

Menuoverzicht

Home menu

Printen

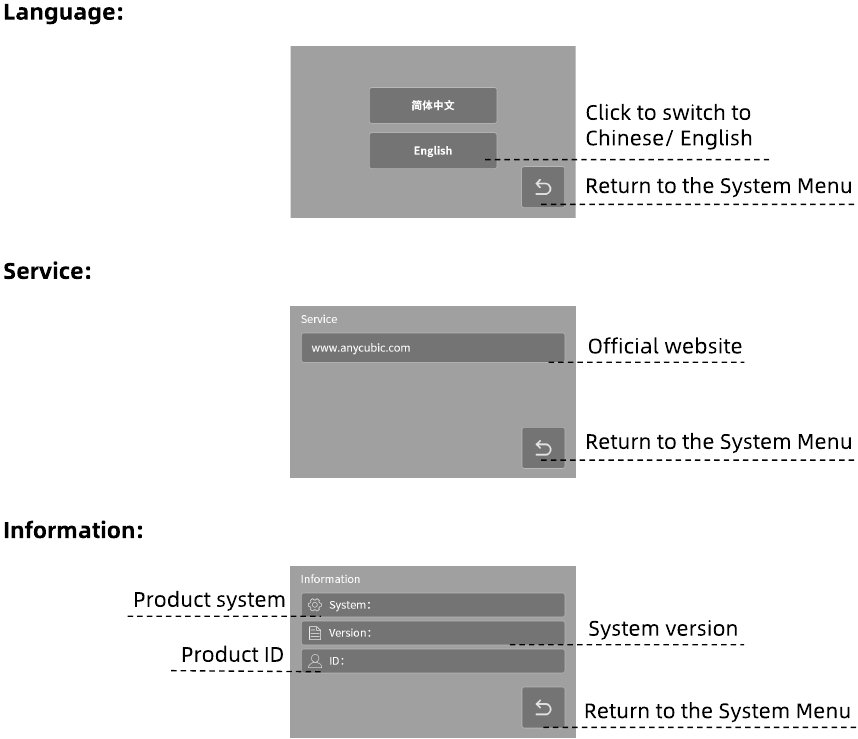

Systeem

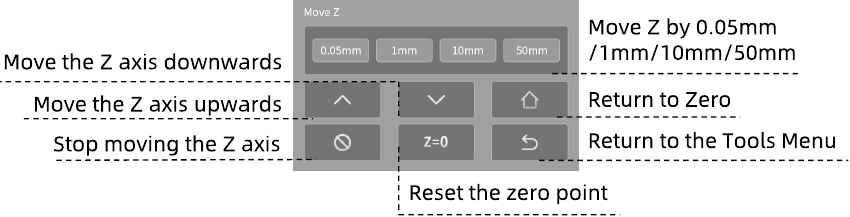

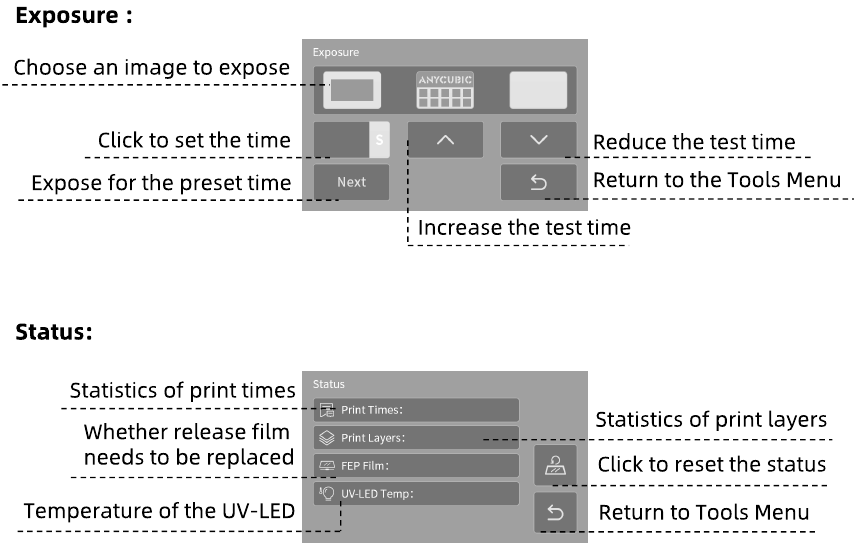

Tools

Gear icon: Ga hiernaartoe om de luchtreiniger in/uit te schakelen
Horn icon: Schakel het schermgeluid in/uit

Voorbereidingen

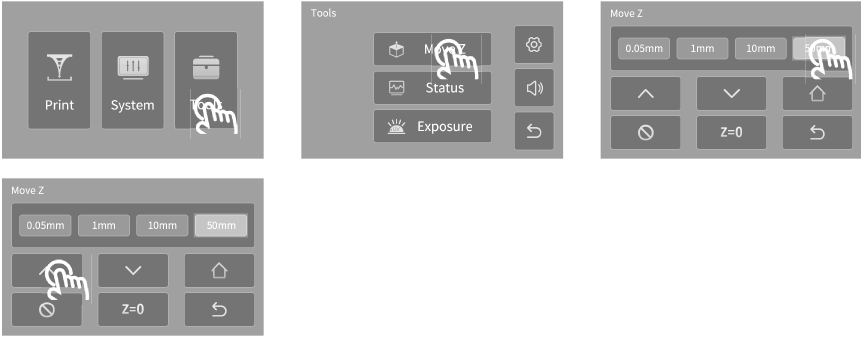

1. Steek de stekker in het stopcontact en zet de machine aan. Verhoog de Z-as met 50 mm.

2. Installeer het printplatform.
   1. Verwijder de beschermfolie

   2. Maak de vier schroeven op het platform los

   3. Duw het platform op de platformdrager

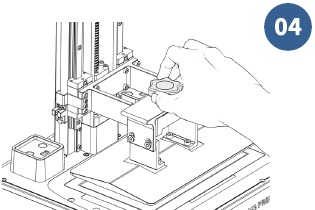

   4. Draai de knop vast

3. Nivelleren.
   1. Plaats het nivelleerpapier op het curing-scherm

   2. Klik op "HOME" (HOME)

   3. Druk zachtjes op het platform en draai de vier schroeven vast

4. Stel de nulpositie in.

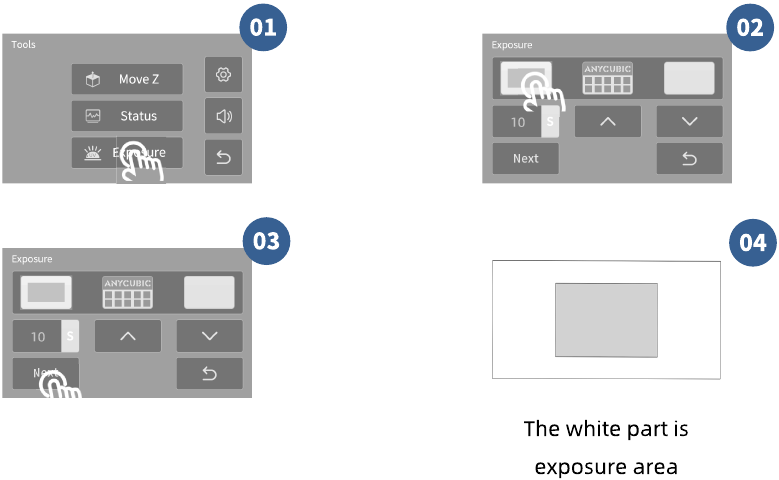

5. Kies een belichtingsafbeelding om te testen nadat het platform is gestopt met bewegen.

6. Installeer het harsreservoir.
   1. Schuif het harsreservoir erin

   2. Draai twee knoppen vast

7. Installeer twee luchtreinigers.
   1. Open de bovenklep en verwijder vervolgens de beschermverpakking

   2. Plaats de luchtreiniger op de basis


Printtest

*Controleer de releasefilm zorgvuldig voor en na elke afdruk. Als de film is gebroken, vervang hem dan onmiddellijk om verdere schade aan de machine te voorkomen.

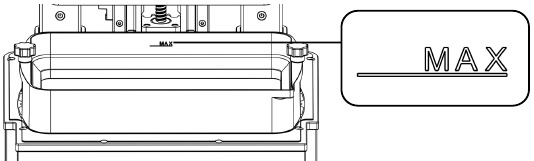

1. Zorg ervoor dat je maskers en handschoenen draagt (om direct huidcontact met hars te vermijden), giet langzaam hars in de vat, waarbij het harsniveau de maximale schaal van de vat niet overschrijdt.

2. Druk op de aan/uit-knop van de luchtreiniger om hem in te schakelen. Het groene lampje geeft aan dat hij goed werkt.

3. Plaats de anti-UV-kap. Plaats vervolgens de USB-drive en print het testbestand.


Opmerkingen:

1. Het wordt aanbevolen om de USB-drive te gebruiken die we leveren. Gebruik anders een USB-drive waarvan de geheugengrootte niet groter is dan 8G en zorg ervoor dat deze is geformatteerd naar FAT/FAT 32.
2. De printbestanden moeten in de rootdirectory van de USB-drive worden geplaatst om leesfouten te voorkomen.

Afwerking

• Verwijder na het afdrukken het platform wanneer er geen hars meer van het platform druppelt. Verwijder het model met een metalen schraper en was het vervolgens met 95% alcohol of een ander reinigingsmiddel. Het kan nodig zijn om na te harden om een betere hardheid te bereiken door direct te worden blootgesteld aan zonlicht of een UV-uithardingsmachine.

• Na het afdrukken kan er wat uitgeharde hars in de vat achterblijven. Reinig de vat tijdig en filter de resterende hars met een trechter. Anders kan dit schade veroorzaken aan de releasefilm of het LCD-scherm. Als u de hars nu niet gebruikt, wordt aanbevolen om deze in een luchtdichte container te bewaren, beschermd tegen licht.


Anycubic Photon M3 Premium wordt in februari 2023 toegevoegd aan Anycubic Cloud. De WIFI-unit en antenne waren al uitgerust voor de printer, en via firmware-upgrades kunt u functies gebruiken zoals remote control en print task monitoring. De antenne is essentieel voor de functie, bewaar deze goed.

Harsbelichtingsbereikzoeker

"R_E_R_F" is een afkorting voor "Resin Exposure Range Finder". Deze functie wordt gebruikt om de optimale belichtingsparameters voor verschillende harsen te vinden.

1. Importeer het R_E_R_F-bestand dat is opgeslagen op de USB-drive in de slicingssoftware. Er zijn acht modellen in het bestand. De belichtingstijd voor model 1 is gelijk aan "normal exposure time (s)" (normale belichtingstijd (s)) van het bestand, en de belichtingstijd voor andere modellen wordt verhoogd met een stap van 0,25 s.

2. Pas, afhankelijk van de persoonlijke vereisten, de belichtingstijd van de modellen aan door "normal exposure time (s)" (normale belichtingstijd (s)) van het bestand te wijzigen. Wanneer de belichtingstijd voor model nr. 1 wordt gewijzigd, wordt de belichtingstijd voor andere modellen verhoogd met een stap van 0,25 s.
   Als de normale belichtingstijd bijvoorbeeld is ingesteld op 1,5 s, is de belichtingstijd voor model nr. 1-8: 1,5 / 1,75 / 2 / 2,25 / 2,5 / 2,75 / 3 / 3,25 s.

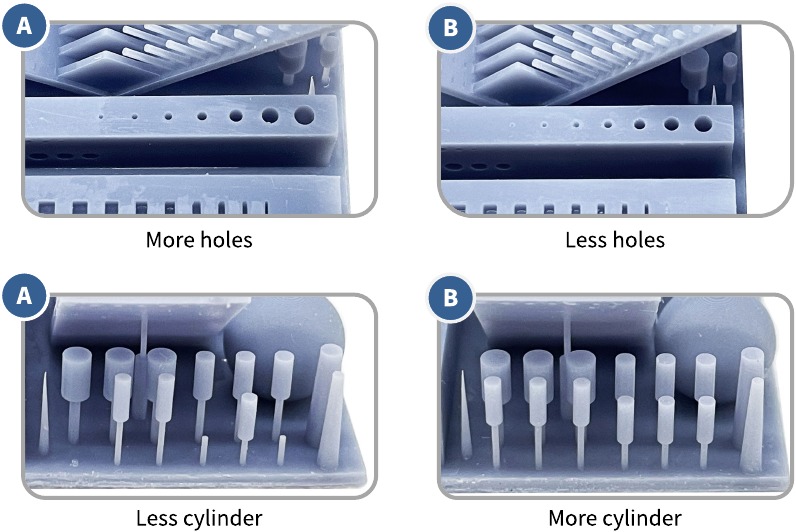

3. Verwijder en reinig na het afdrukken de modellen. Vergelijk het printeffect van modellen en kies de belichtingstijd van het model dat aan uw behoeften voldoet als printparameter. Neem een vergelijking van model A&B als voorbeeld.

   • Model A heeft meer gaten en minder cilinders. Als u print met de parameter van model A, kunnen meer details van het model worden geprint met een hoog risico op mislukking.
   • Model B heeft minder gaten en meer cilinders. Als u print met de parameter van model B, kan het model succesvol worden geprint, maar met enig detailverlies.

Daarnaast kunt u de bruggen, naalden of andere onderdelen vergelijken om een geschikt model te kiezen en de parameter te vinden. Als er geen van deze kan worden gekozen, wordt het aanbevolen om de "normal exposure time (s)" (normale belichtingstijd (s)) aan te passen.

Let op: wijzig de bestandsnaam van "R_E_R_F" NIET, omdat Anycubic 3D-printers ALLEEN DEZE bestandsnaam kunnen herkennen om deze functie uit te voeren. Noem ook geen ander bestand "R_E_R_F".

FAQ

Model hecht niet aan platform

• De onderste belichtingstijd is onvoldoende. Verhoog de belichtingstijd.
• Het contactoppervlak tussen het model en het platform is klein. Voeg een raft toe.
• Slechte nivellering.

Laagscheiding of -splitsing

• De machine is niet stabiel tijdens het afdrukken.
• De releasefilm is niet strak genoeg of moet worden vervangen.
• Het printplatform of de harsvat is niet vastgedraaid.
• De liftsnelheid is te hoog.
• Het model is uitgehold zonder ponsen.

Laagverschuiving

• Voeg ondersteuningen toe.
• Verlaag de liftsnelheid.

Vlokken achtergelaten in harsvat of bevestigd aan modellen

• De belichtingstijd is te lang. Verlaag de normale belichtingstijd en de onderste belichtingstijd.

Onderhoud

Onderhoud van de harsvat

• Verwijder de uitgeharde hars van de releasefilm: Stel volledige schermbelichting in gedurende 20 seconden en verwijder vervolgens de uitgeharde harsplaat om de film te beschermen. Gebruik geen scherpe voorwerpen om de resten op de FEP-film af te schrapen.

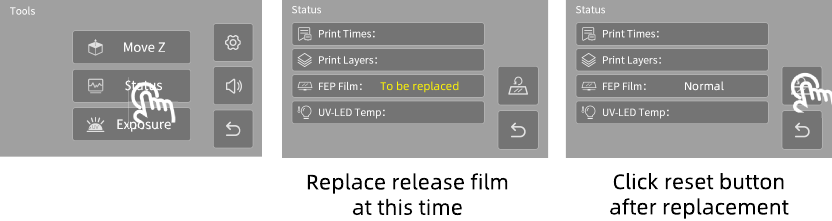

• Releasefilm vervangen: De statistieken van printtijden en printlagen worden weergegeven in de statusinterface. Controleer ze en vervang de releasefilm tijdig om printfouten of zelfs schade aan de printer te voorkomen.

• Als u de hars langer dan twee dagen niet gebruikt, bewaar deze dan in een luchtdichte container, beschermd tegen licht.

Onderhoud van de Z-as

Als de Z-as een lawaaierig geluid maakt, breng dan smeermiddel aan op de Z-hoofdschroef.

Reiniging

• Reinig het printplatform: Reinig het platform met alcohol en een papieren handdoek.
• Bescherm het LCD-scherm: Als de hars op de schermbeschermer is uitgehard, vervang deze dan onmiddellijk om het LCD-scherm te beschermen.
• Reinig de behuizing van de printer: Reinig de behuizing van de printer met alcohol.

Luchtreiniger

Het wordt aanbevolen om de actieve kool elke 3-6 maanden te vervangen voor optimale prestaties.

Veiligheidsinstructies

Volg altijd de veiligheidsinstructies tijdens de montage en het gebruik, om onnodige schade aan de 3D-printer of persoonlijk letsel te voorkomen.

Neem contact op met onze klantenservice als u problemen ondervindt na ontvangst van de producten.

Wees voorzichtig bij het gebruik van de schraper. Richt de schraper nooit op uw handen.

Neem in geval van nood onmiddellijk de stroom van de 3D-printer af en neem contact op met onze technische ondersteuning.

Anycubic 3D-printer bevat onderdelen die letsel kunnen veroorzaken.

Het wordt aanbevolen om een veiligheidsbril te dragen bij het schuren van de gedrukte modellen om oogcontact met kleine deeltjes te voorkomen.

Houd de Anycubic 3D-printer en de accessoires ervan buiten het bereik van kinderen.

Dampen of rook kunnen irriterend zijn bij bedrijfstemperaturen. Gebruik de Anycubic 3D-printer altijd in een open en goed geventileerde ruimte.

Stel de Anycubic 3D-printer niet bloot aan water of een regenachtige omgeving.

Gebruik de Anycubic 3D-printer in een omgeving met een temperatuur van 8°C 40°C en een luchtvochtigheid van 20%-50%. Overschrijd dit bereik niet voor optimale prestaties. Vermijd ook blootstelling aan direct zonlicht.

Demonteer de Anycubic 3D-printer niet, neem contact op met de technische ondersteuning als u vragen heeft.

Bezoek https://support.anycubic.com om contact met ons op te nemen als u vragen heeft. U kunt ook meer informatie van de website halen, zoals software, video's, modellen.
