Anycubic Wash & Cure 3 Handleiding

Introductie

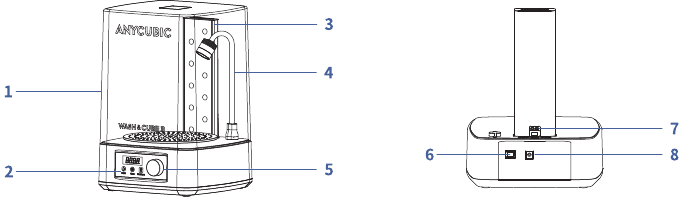

Overzicht

1. Anti-UV-deksel: blokkeert 99,995% van het UV-licht en speelt een beschermende rol.
2. Bedieningspaneel:
   1. om de was-/uithardingsmodus te kiezen;
   2. FlexiCure in-/uitschakelen.
3. UV LED-paneel: voor het uitharden van modellen.
4. Zwanenhalslamp: om het detail of sommige hoeken van de modellen uit te harden.
5. Tijdknop: draai eenmaal om één minuut toe te voegen/verminderen, variërend van 1 tot 30 minuten; druk om de huidige workflow te starten/stoppen.
6. Aan/uit-schakelaar: om de machine aan/uit te zetten.
7. Dekselsensor: om te controleren of de deksel erop zit.
8. Stopcontact: om de externe adapter aan te sluiten.

*UV-lichttester: Linshang LS125 UV LICHTMETER

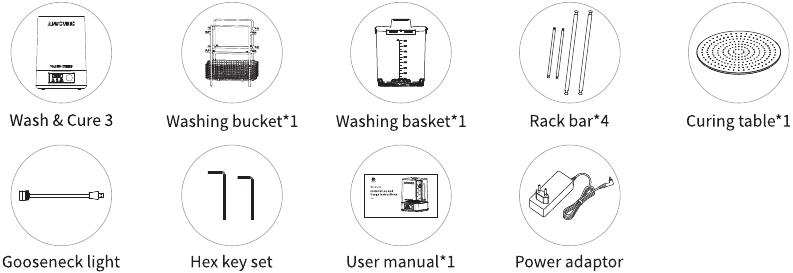

In de doos

Productparameters

Bedieningspaneel

1. Wash Mode: om de wasmodus te selecteren. De rotor verandert om de 2 minuten van draairichting tijdens het wasproces.
2. Cure Mode: om de uithardingsmodus te selecteren.
3. FlexiCure: zwanenhalslamp in-/uitschakelen. Deze kan afzonderlijk worden gebruikt of helpen om sommige hoeken in de uithardingsmodus uit te harden. FlexiCure kan niet worden ingeschakeld in de wasmodus.
4. Time Knob: draai eenmaal om één minuut toe te voegen/verminderen, variërend van 1 tot 30 minuten. Druk om de huidige workflow te starten/stoppen.
5. Remaining Time: de resterende tijd van het proces.

Voorbereidingen

Haal de accessoires uit de machine. Steek de stekker in het stopcontact en schakel de machine in.

Gebruiksinstructies

Wasmodus

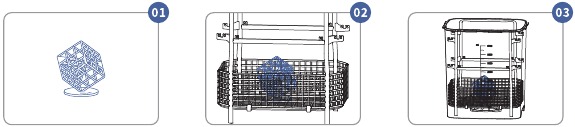

1. Plaats de afgedrukte objecten. Er zijn twee manieren om ze te plaatsen, kies op basis van de vereisten.
   1. Plaats de afgedrukte objecten afzonderlijk in de wasmand (hoogte van het object ⩽ 180 mm)

   2. Plaats met het platform (hoogte van het object op hogere laag ⩽ 165 mm/op lagere laag ⩽ 100 mm)
      1. Kies de posities om de rekken te installeren op basis van de platformgrootte en modelhoogte


Het wordt aanbevolen om de modellen die kleiner zijn dan 3 mm of met verschillende kleine onderdelen te wassen met het printplatform.

2. Giet het reinigingsmiddel* in de wastank. Plaats de tank vervolgens op de basis.
   2. Doe de deksel erop

   3. Lijn de positioneringslijn uit


*Het oplosmiddel kan ethanol (95%), een reinigingsmiddeloplossing, enz. zijn. Het oplosmiddel mag de maximale schaal niet overschrijden.

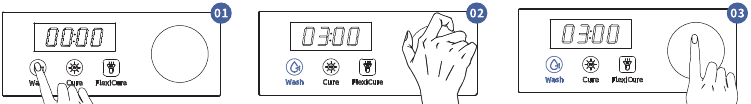

3. Druk op de knop Wash (wassen) om deze modus te selecteren. Draai aan de knop om de wastijd in te stellen en druk vervolgens op de knop om te starten. Als het wassen moet worden gestopt, drukt u op de tijdknop.

4. Een pieptoon geeft aan dat het proces is voltooid. Laat de objecten aan de lucht drogen voordat u ze uithardt. Dek na het wassen het deksel af en verwijder de wastank om te voorkomen dat het oplosmiddel morst.

Uithardingsmodus

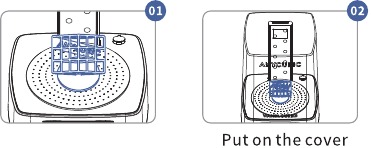

1. Plaats de afgedrukte objecten.

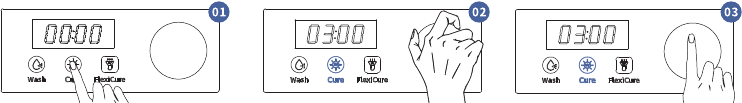

2. Druk op de knop Cure (uitharden) om deze modus te selecteren. Draai aan de knop om de uithardingstijd in te stellen en druk vervolgens op de knop om te starten. Als het uitharden moet worden gestopt, drukt u op de tijdknop.


Het uitharden wordt gepauzeerd als de deksel wordt verwijderd. Verwijder de deksel niet tijdens het uithardingsproces om het uithardingseffect te garanderen.

3. Een pieptoon geeft aan dat het proces is voltooid. Als de machine op dit moment niet wordt gebruikt, schakel dan de stroom uit. Als het gedurende lange tijd continu wordt uitgehard, kan de temperatuur van het UV LED-paneel hoog zijn. Raak het paneel niet aan na het uitharden.

FlexiCure

FlexiCure kan afzonderlijk worden gebruikt om kleine afgedrukte objecten of de modeldetails uit te harden; het helpt ook om dode hoeken uit te harden. Steek de zwanenhalslamp voor gebruik in de USB-poort.

Aanvullend uitharden: Pas de zwanenhalslamp aan op een geschikte positie om uit te harden waar het LED-paneel niet kan verlichten.

1. Pas de positie aan

2. Plaats de deksel

3. Selecteer de uithardingsmodus

4. Stel de tijd in

5. Start het uitharden

6. Klik om FlexiCure in/uit te schakelen


Afzonderlijk uitharden: Draag de beschermende bril om letsel aan de ogen te voorkomen.

1. Klik om FlexiCure in/uit te schakelen

2. Hard de objecten handmatig uit


Let op:

1. FlexiCure kan niet worden ingeschakeld in de wasmodus.
2. Wanneer de FlexiCure 30 minuten wordt gebruikt, wordt het beschermingsmechanisme van de machine geactiveerd om deze uit te schakelen.

Onderhoud

Recycling van reinigingsmiddel

Het oplosmiddel in de wastank kan na langdurig wassen modderig worden. Het oplosmiddel kan worden gerecycled door de volgende behandeling. Het wordt aanbevolen om het oplosmiddel na het wassen van 30 modellen weg te gooien of te vervangen om het waseffect te garanderen.

1. Laat het oplosmiddel langer dan 10 uur stilstaan, zodat het residu kan worden geprecipiteerd en bezinken.

2. Filter de toplaag van het oplosmiddel en giet deze in een andere container. Sluit vervolgens de container af.

3. Stel het residu bloot aan zonlicht. Vervolgens kan de uitgeharde hars worden behandeld als algemeen vast afval.

De rotor reinigen

De rotor kan na langdurig gebruik abnormaal draaien, u kunt de rotor verwijderen uit de wastank om deze te reinigen. Haal de wastank uit de basis en laat het oplosmiddel leeglopen voordat u gaat reinigen.

1. Verwijder de rotor aan de onderkant van de tank en reinig deze vervolgens.

2. Installeer de rotor.


Probleemoplossing

1. De machine werkt niet

   • Slecht stroomcontact. Trek het netsnoer eruit en steek het er weer in.
   • De anti-UV-deksel is verwijderd tijdens het uithardingsproces. Plaats de deksel.
2. De rotor in de wastank draait niet tijdens het wasproces
   • De rotor zit vast door vreemde voorwerpen. Stop het wassen, giet het oplosmiddel eruit en verwijder het vreemde voorwerp.
   • Er zit te veel neerslag in het oplosmiddel. Stop het wassen, laat het oplosmiddel leeglopen en reinig de neerslag.

3. De machine maakt een abnormaal geluid tijdens het gebruik

   • De grond waarop de machine staat is niet vlak genoeg.
   • De schroef op de rotor zit los. Draai de schroef vast.
4. Een deel van de printobjecten is wit na het wassen en uitharden
   • De afgedrukte objecten worden direct na het wassen uitgehard. Laat ze aan de lucht drogen voordat u ze uithardt.
   • De concentratie van de alcohol die wordt gebruikt voor het wassen is niet hoog genoeg. Gebruik alcohol met een concentratie van meer dan 95%.
5. De moduslampjes branden niet wanneer u de modusknop aanraakt
   • Probeer het opnieuw of start de machine opnieuw op.

Veiligheidsinstructies

Volg altijd de veiligheidsinstructies tijdens de montage en het gebruik om onnodige schade aan de machine of persoonlijk letsel te voorkomen.

Neem contact op met onze klantenservice als u problemen ondervindt na ontvangst van de producten.

Verwijder in de uithardingsmodus de anti-UV-deksel niet om mogelijke gevaren van UV-licht te voorkomen. Draag een beschermende bril wanneer FlexiCure is ingeschakeld zonder de deksel.

Schakel in geval van nood onmiddellijk de stroom van de machine uit en neem contact op met onze technische ondersteuning.

Houd de machine en de accessoires ervan buiten het bereik van kinderen.

Wees voorzichtig bij het gebruik van de schraper. Richt de schraper nooit rechtstreeks op uw handen.

De machine bevat bewegende onderdelen die letsel kunnen veroorzaken.

Reinig de modellen niet rechtstreeks zonder ze in de wasmand of op het wasrek te plaatsen. Na het reinigen moeten de modellen aan de lucht worden gedroogd voordat ze worden uitgehard.

Het oplosmiddel moet na gebruik worden afgesloten en op een koele en droge plaats worden bewaard. Als het oplosmiddel alcohol is, dient u de gebruiksspecificaties van alcohol na te leven.

Gebruik de machine in een omgeving met een temperatuur van 10°C-40°C en een luchtvochtigheid van 20%-90%.
Overschrijd dit bereik niet voor optimale prestaties.

Stel de machine niet bloot aan water of regen.

Demonteer de machine niet, neem contact op met de technische ondersteuning als u vragen heeft.

Ga naar https://support.anycubic.com om contact met ons op te nemen als u vragen heeft. U kunt ook meer informatie van de website halen, zoals software, video's en modellen.
