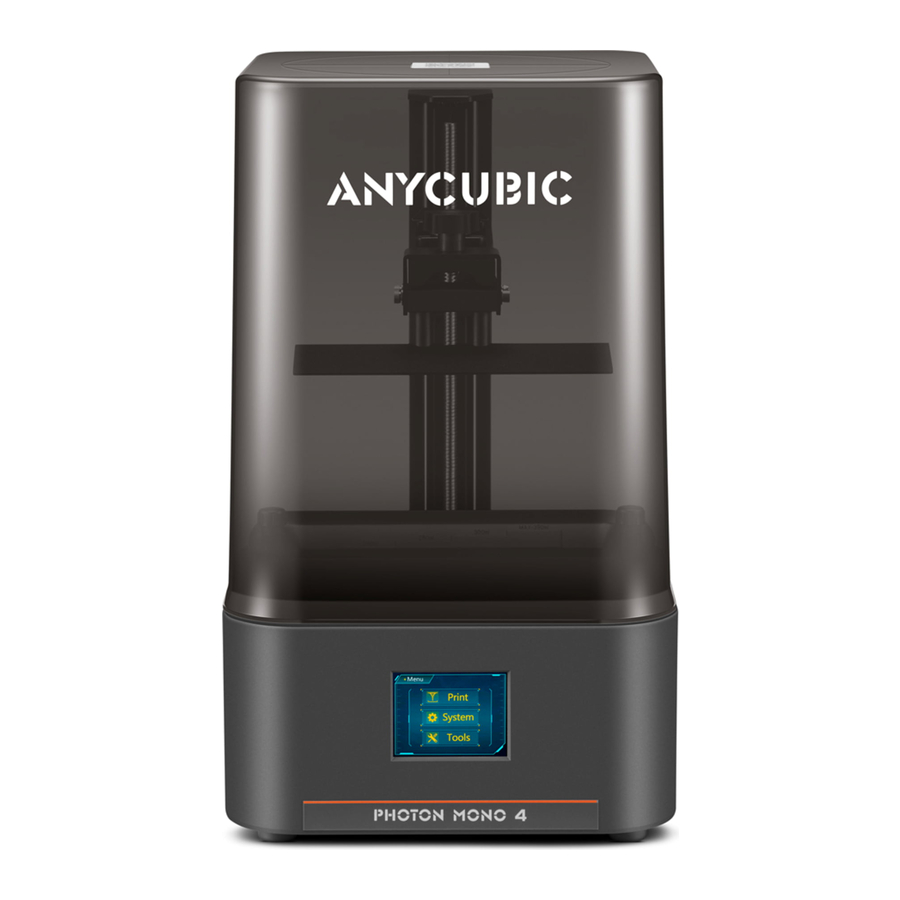

Anycubic Photon Mono 4 Handleiding

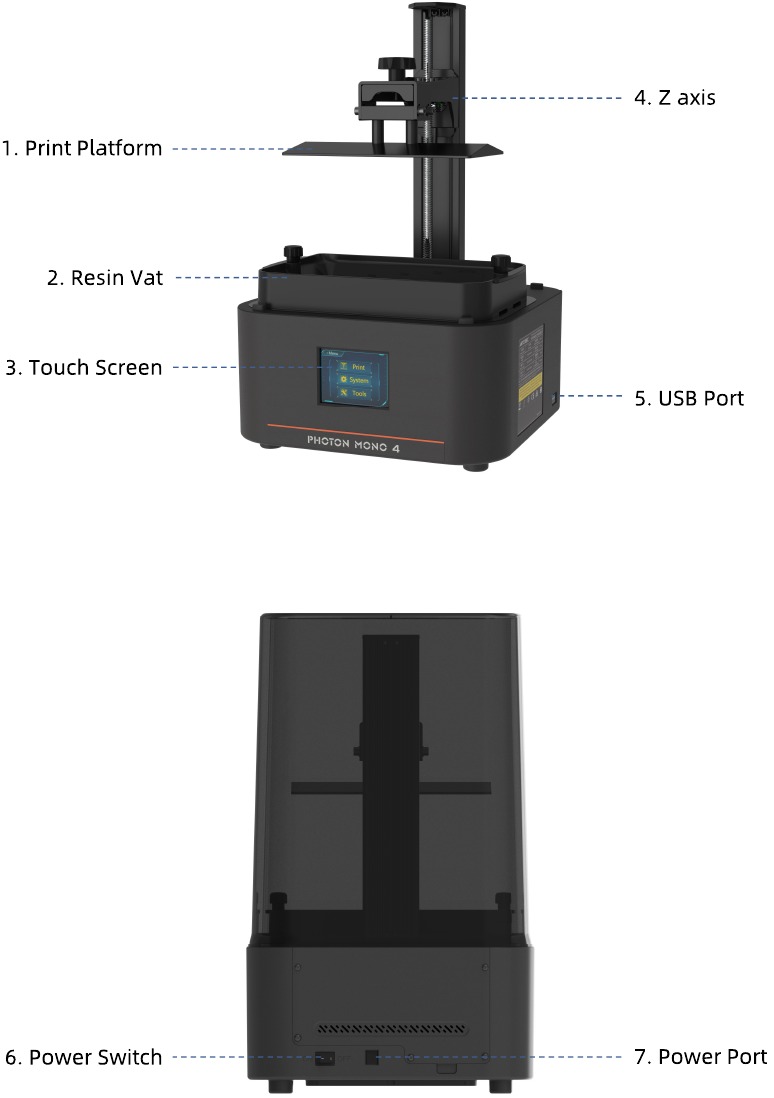

Productoverzicht

De foto's zijn alleen ter referentie. Houd u aan de daadwerkelijke producten.

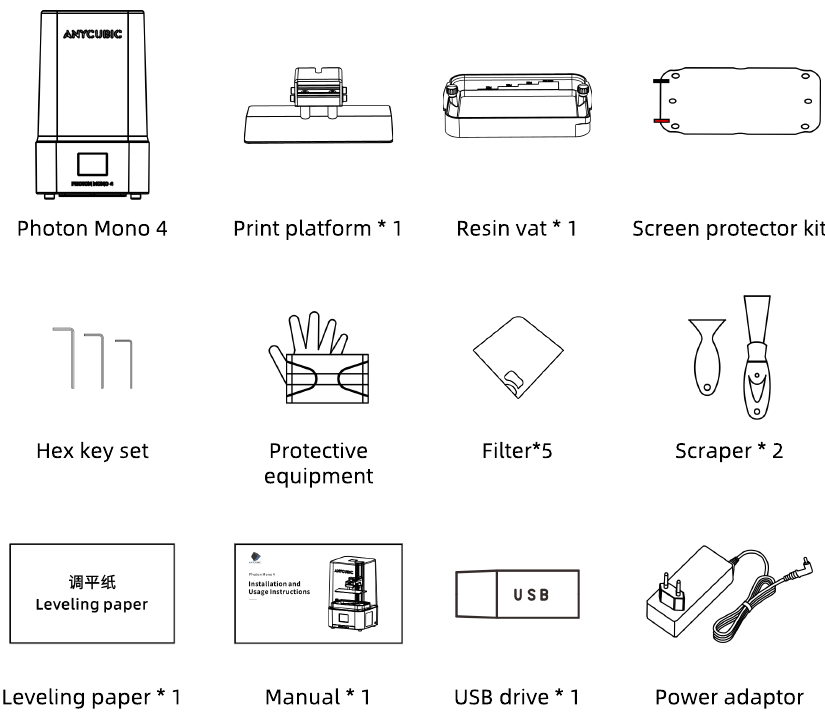

In de doos

Technische specificatie

Besturingssysteem
Systeem	Photon Mono 4
Touchscreen	2,8-inch resistief scherm
Software	Anycubic Photon Workshop (ook compatibel met andere software)
Connectiviteit	USB-drive
Specificaties
LCD-scherm	7 inch 10K
Lichtbron	Matrix LED-licht
XY-resolutie	9024*5120
Nauwkeurigheid Z-as	0,01 mm
Aanbevolen laagdikte	0,01 ~ 0,15 mm
Uitgang voedingsadapter	24V 2.5A
Fysieke afmetingen
Afmeting	230 mm (L) *235 mm (B) *391 mm (H)
Bouwvolume	153,4 mm (L) *87 mm (B) *165 mm (H)
Gewicht	4 kg

Aanbevolen afdrukparameters

De bovenstaande gegevens zijn afkomstig uit het Anycubic-lab, alleen ter referentie.

Menubeschrijving

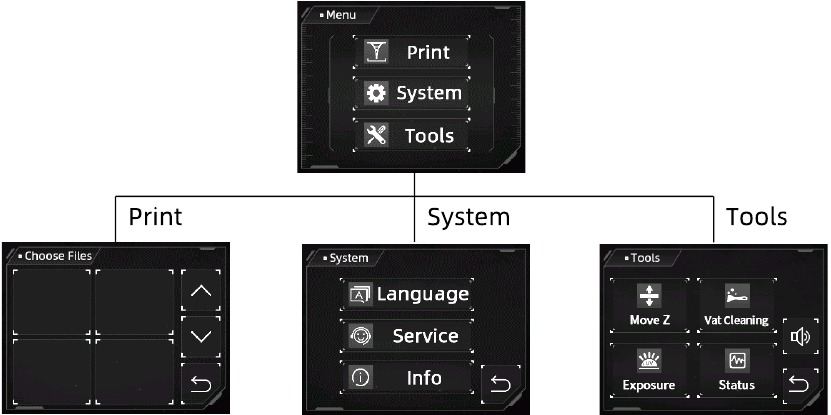

Startmenu

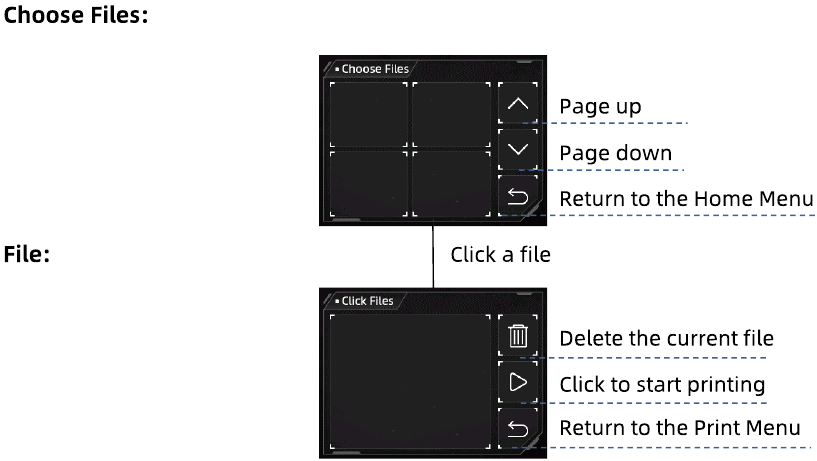

Afdrukken

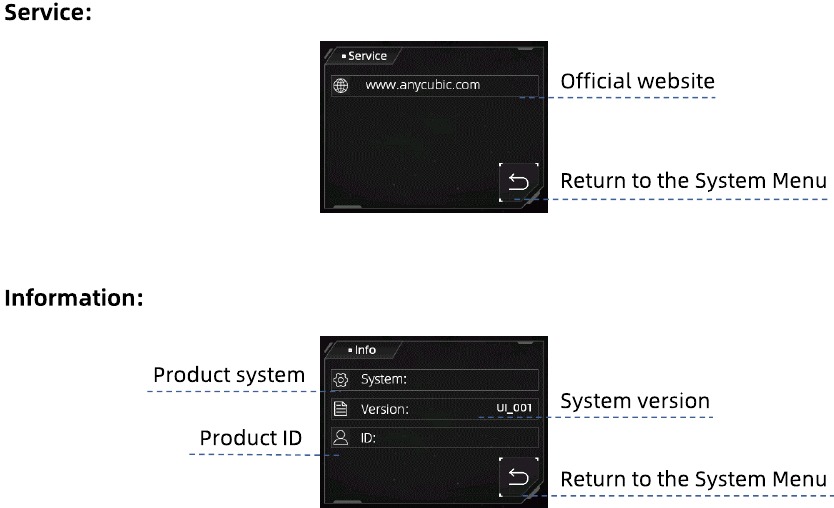

Systeem

Language: Schakel over naar Engels/Chinees

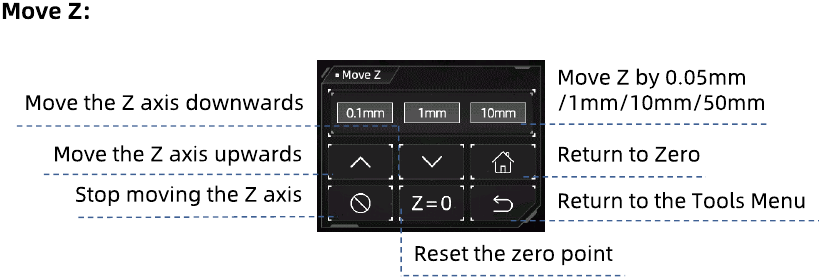

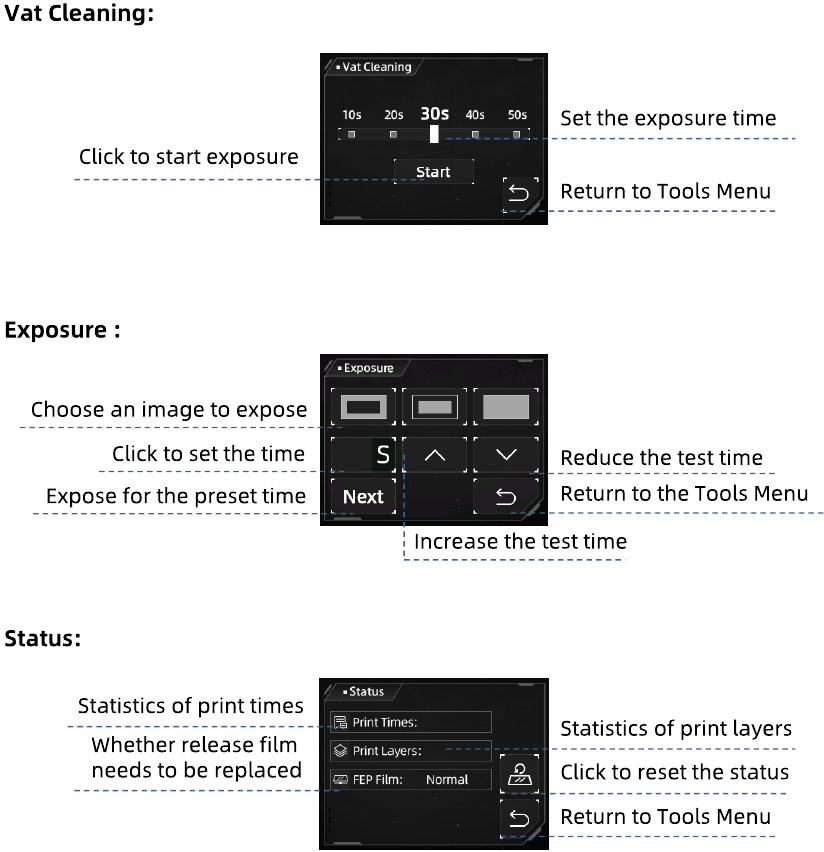

Hulpmiddelen

Hoornpictogram: Schakel het schermgeluid in/uit

Voorbereidingen

Plaats de 3D-printer op een stabiele, vlakke werkbank en bedien deze in een open, goed geventileerde ruimte uit de buurt van zonlicht. Gebruik de printer niet in ruimtes met ultraviolette lichtbronnen (zoals fluorescentielampen of UV-desinfectielampen) om slechte afdrukresultaten te voorkomen. Volg voor het eerste gebruik de instructies om de voorbereidingen te voltooien.

1. Haal de machine en de accessoires uit de doos en inspecteer ze.
2. Installeer de screenprotector.
   1. Verwijder de beschermfolie en maak het LCD-scherm schoon

   2. Verwijder de film en lijn vervolgens uit met de lokalisatiegaten om de screenprotector te plakken

   3. Knijp de luchtbellen eruit

   4. Verwijder de film

3. Sluit de stroom aan en zet de machine aan.

4. Installeer het printplatform.
   1. Draai de vier schroeven op het printplatform los

   2. Duw het platform op de platformdrager

   3. Draai de knop vast

5. Nivelleren.
   1. Plaats het nivelleerpapier op het curing-scherm

   4. Klik op "HOME" (HOME)

   5. Druk het platform voorzichtig aan en draai de vier schroeven vast

   6. Bij het trekken aan het nivelleerpapier is er een aanzienlijke weerstand of kan het er niet worden uitgetrokken

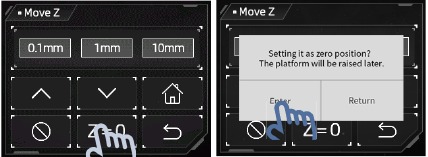

6. Stel de nulpositie in.

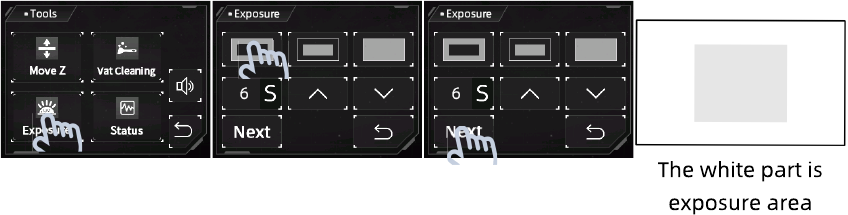

7. Kies een belichtingsbeeld om te testen nadat het platform stopt met bewegen.

8. Installeer de resin vat.
   1. Plaats de resin vat met de voetjes in de lokalisatiegaten

   2. Draai twee knoppen vast


Het wordt aangeraden om handschoenen en een masker te dragen voor de volgende bewerkingen, omdat contact met resin of de geur van de resin ongemak kan veroorzaken.

9. Controleer de releasefilm. Als de film kapot is, vervang deze dan onmiddellijk om verdere schade aan de machine te voorkomen.
10. Giet de resin langzaam in de vat en zorg ervoor dat deze zich binnen de maximale schaal van de vat bevindt.

11. Plaats de afdekking.


Begin met afdrukken

De meegeleverde USB-drive biedt een slicebestand dat kan worden gebruikt voor het testen van afdrukken. Het R E R F-bestand is bedoeld om de optimale belichtingsparameters voor verschillende resins te achterhalen. Raadpleeg voor meer informatie het hoofdstuk "Zoeker bereik resinbelichting".

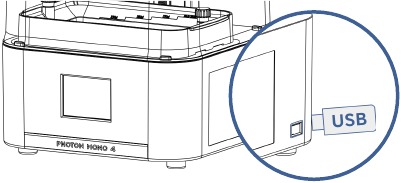

1. Plaats de USB-drive in de juiste USB-poort.

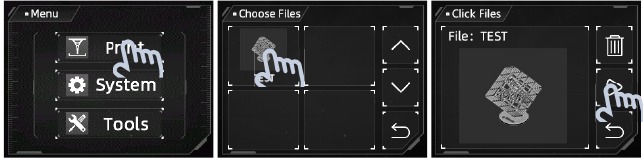

2. Kies vervolgens een bestand om af te drukken.


Opmerkingen:

1. Het wordt aanbevolen om de USB-drive te gebruiken die wij leveren. Gebruik anders een USB-drive waarvan de geheugengrootte niet groter is dan 32G en zorg ervoor dat deze is geformatteerd naar FAT/FAT 32.
2. De afdrukbestanden moeten in de hoofdmap van de USB-drive worden geplaatst om leesfouten te voorkomen.

Harsrecycling

1. Verwijder na het printen het platform wanneer er geen hars meer van het platform druppelt. Verwijder het model met een metalen schraper en was het vervolgens met 95% alcohol of een ander reinigingsmiddel. Droog en post-cure het model vervolgens.

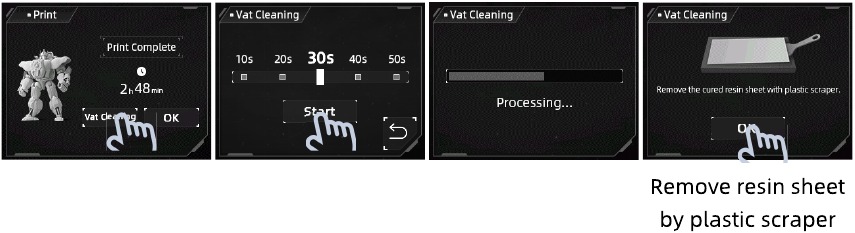

2. Schakel de functie voor het reinigen van de kuip in wanneer de hars gedeeltelijk is uitgehard om de resten te verwijderen. Anders kan dit schade veroorzaken aan de releasefilm of het LCD-scherm.

3. Als er nog hars over is, giet deze dan via een tuit in de kuip en recycle deze met een filter en een trechter. Het modelbestand van de trechter is opgeslagen op de meegeleverde USB-drive, print het model volgens uw persoonlijke wensen.

4. Als u de 3D-printer lange tijd niet gebruikt, reinig dan tijdig de harskuip en bewaar de hars in een luchtdichte container uit de buurt van licht.

Harsbelichtingsbereikzoeker

"R_E_R_F" is een afkorting voor "Resin Exposure Range Finder" (Harsbelichtingsbereikzoeker). Deze functie wordt gebruikt om de optimale belichtingsparameters voor verschillende harsen te bepalen.

1. Importeer het R_E_R_F-bestand dat is opgeslagen op de USB-drive in de slicingssoftware. Er zijn acht modellen in het bestand. De belichtingstijd voor model 1 is gelijk aan "normal exposure time (s)" (normale belichtingstijd (s)) van het bestand, en de belichtingstijd voor andere modellen wordt verhoogd met een increment van 0,25 s.
   Bijvoorbeeld:

2. Pas, afhankelijk van de persoonlijke vereisten, de belichtingstijd van de modellen aan door "normal exposure time (s)" (normale belichtingstijd (s)) van het bestand te wijzigen. Wanneer de belichtingstijd voor model nr. 1 wordt gewijzigd, wordt de belichtingstijd voor andere modellen verhoogd met een increment van 0,25 s.
   Als de normale belichtingstijd bijvoorbeeld is ingesteld op 1,5 s, is de belichtingstijd voor model nr. 1-8: 1,5 / 1,75 / 2 / 2,25 / 2,5 / 2,75 / 3 / 3,25 s

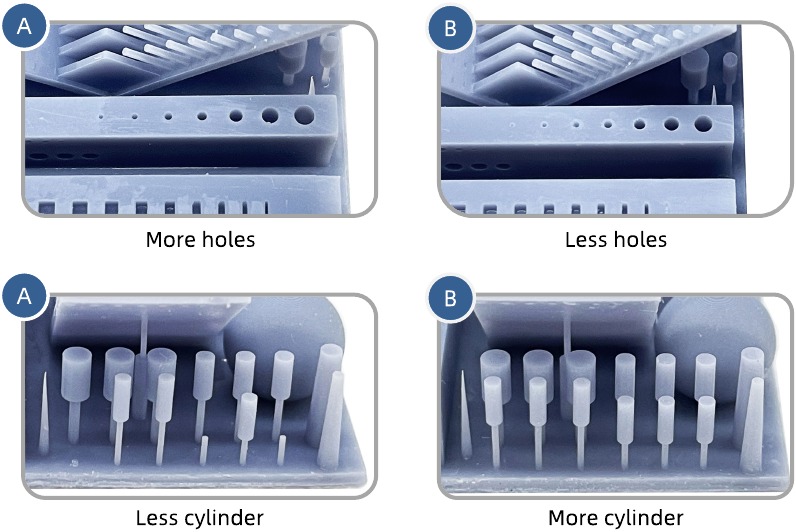

3. Verwijder en reinig de modellen na het printen. Vergelijk het printeffect van modellen en kies de belichtingstijd van het model dat aan uw behoeften voldoet als de printparameter. Neem een vergelijking van model A&B als voorbeeld.

   • Model A heeft meer gaten en minder cilinders. Als u print met de parameter van model A, kunnen meer details van het model worden geprint met een hoog risico op falen.
   • Model B heeft minder gaten en meer cilinders. Als u print met de parameter van model B, kan het model succesvol worden geprint, maar met enig detailverlies.

Daarnaast kunt u de bruggen, naalden of andere onderdelen vergelijken om een geschikt model te kiezen en de parameter te vinden. Als geen van hen kan worden gekozen, wordt het aanpassen van de "normal exposure time (s)" (normale belichtingstijd (s)) aanbevolen.

Let op: verander de bestandsnaam van "R_E_R_F" NIET, omdat de Anycubic 3D-printer ALLEEN DEZE bestandsnaam kan herkennen om deze functie uit te voeren. Noem ook geen ander bestand "R_E_R_F".

Onderhoud

Onderhoud van de harskuip

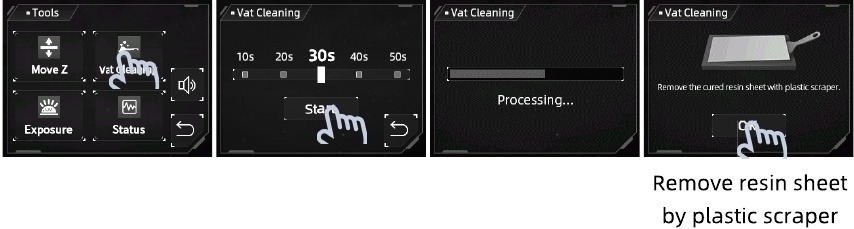

• Verwijder de uitgeharde hars van de releasefilm: Klik op Vat Cleaning (Kuip reinigen) en verwijder vervolgens de uitgeharde harsplaat om de film te beschermen. Gebruik geen scherpe voorwerpen om de resten op de film weg te schrapen.

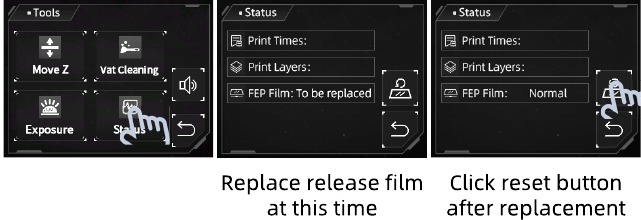

• Releasefilm vervangen: De statistieken van printtijden en printlagen worden weergegeven in de Statusinterface. Controleer ze en vervang de releasefilm tijdig om printfouten of zelfs schade aan de printer te voorkomen.

• Als u de hars langer dan twee dagen niet gebruikt, bewaar deze dan in een luchtdichte container uit de buurt van licht.
• Als er hars op de harskuip is gekomen, veeg deze dan tijdig weg.

Onderhoud van de Z-as

Als de Z-as een lawaaierig geluid maakt, breng dan smeermiddel aan op de Z-leadschroef.

Reiniging

• Reinig het printplatform: Reinig het platform met alcohol en keukenpapier.
• Bescherm het LCD-scherm: Als de hars op de schermbeschermer is uitgehard, vervang deze dan onmiddellijk om het LCD-scherm te beschermen.
• Reinig de behuizing van de printer: Reinig de behuizing van de printer met alcohol.

Veelgestelde vragen

Voltooi de eerste stappen voor het oplossen van problemen door de volgende voorgestelde oplossingen te raadplegen, of neem contact op met onze technische ondersteuning voor aanvullende hulp.

1. Model plakt niet aan het platform

   • De onderste belichtingstijd is onvoldoende. Verhoog de belichtingstijd.
   • Het contactoppervlak tussen het model en het platform is klein. Voeg een raft toe.
   • Slechte nivellering.

2. Laagscheiding of splijting

   • De machine is niet stabiel tijdens het printen.
   • De releasefilm is niet strak genoeg of moet worden vervangen.
   • Het printplatform of de harskuip is niet vastgedraaid.
   • De liftsnelheid is te hoog. Het model is uitgehold zonder te ponsen.

3. Laagverschuiving

   • Voeg ondersteuningen toe.
   • Verlaag de liftsnelheid.

4. Flocculen achtergelaten in de harskuip of bevestigd aan modellen

   • De belichtingstijd is te lang. Verlaag de normale belichtingstijd en de onderste belichtingstijd.

Veiligheidsinstructies

Volg altijd de veiligheidsinstructies tijdens de montage en het gebruik, om onnodige schade aan de 3D-printer of persoonlijk letsel te voorkomen.

Neem contact op met onze klantenservice als u problemen ondervindt na ontvangst van de producten.

In geval van nood, schakel onmiddellijk de stroom van de 3D-printer uit en neem contact op met onze technische ondersteuning.

UV-licht is schadelijk voor de ogen; vermijd direct contact. Draag tijdens het gebruik beschermende uitrusting zoals anti-UV-brillen en handschoenen.

Anycubic 3D-printers bevatten onderdelen die letsel kunnen veroorzaken.

Wees voorzichtig bij het gebruik van de schraper en zorg ervoor dat de scherpe delen van de machine en het gereedschap van mensen af gericht zijn.

Houd de Anycubic 3D-printer en de accessoires ervan buiten het bereik van kinderen.

Dampen of gassen kunnen irriterend zijn bij bedrijfstemperaturen. Gebruik de Anycubic 3D-printer altijd in een open en goed geventileerde ruimte.

Stel de Anycubic 3D-printer niet bloot aan water of regen.

Gebruik de Anycubic 3D-printer in een omgeving met een temperatuur van 8°C-40°C en een luchtvochtigheid van 20%-50%. Overschrijd dit bereik niet voor optimale prestaties. Vermijd ook blootstelling aan direct zonlicht.

Demonteer de Anycubic 3D-printer niet, neem contact op met de technische ondersteuning als u vragen heeft.

Bezoek https://support.anycubic.com om contact met ons op te nemen als u vragen heeft. U kunt ook meer informatie vinden op de website, zoals software, video's, modellen.

Anycubic ondersteuningscentrum

Referenties

• Anycubic 3D-printer | Voor de vrijheid om te maken

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Anycubic Photon Mono 4 Handleiding
