ZOOM MS-90LP+ Handleiding

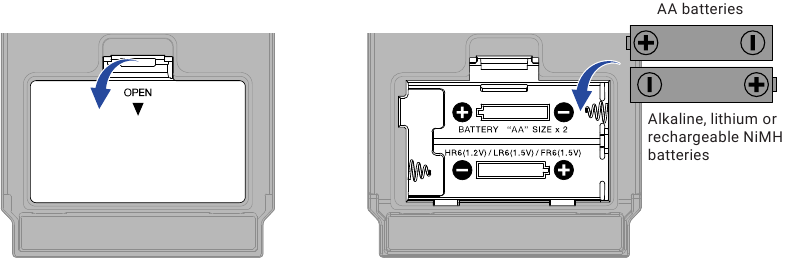

Batterijen plaatsen

• Volg bij gebruik van batterijen de onderstaande voorzorgsmaatregelen om lekkage te voorkomen.

• Gebruik geen batterijen als de omhulsels loskomen of de buitenkant beschadigd is.

• Gebruik geen batterijen van verschillende typen of van verschillende fabrikanten door elkaar.

• Gebruik geen nieuwe en oude batterijen samen. Verwijder lege batterijen zo snel mogelijk.
  Verwijder batterijen wanneer u ze lange tijd niet gebruikt.

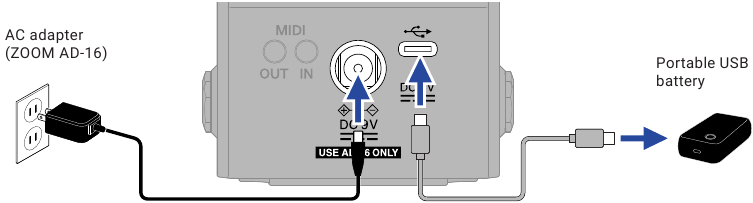

De gespecificeerde AC-adapter (ZOOM AD-16) of een in de handel verkrijgbare USB-draagbare batterij kan worden gebruikt.

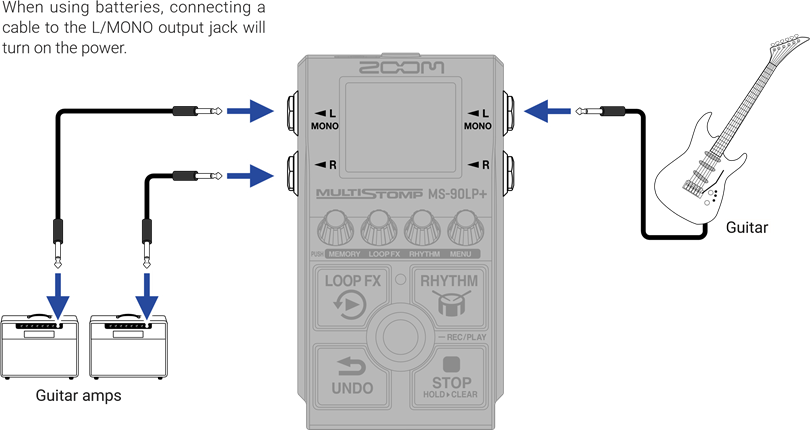

Apparatuur aansluiten en inschakelen

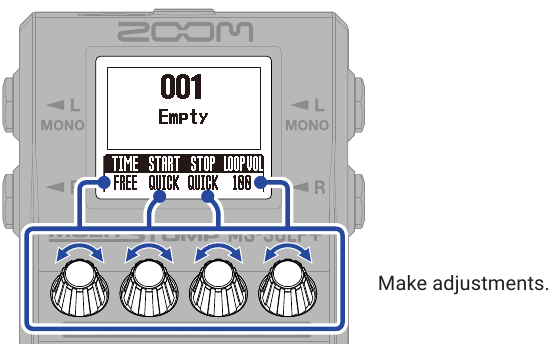

De looper instellen

Maak looper-instellingen op het Home-scherm.

Looper-instellingen bevinden zich ook op het MENU-scherm. ( → Functies beschikbaar in het menu)

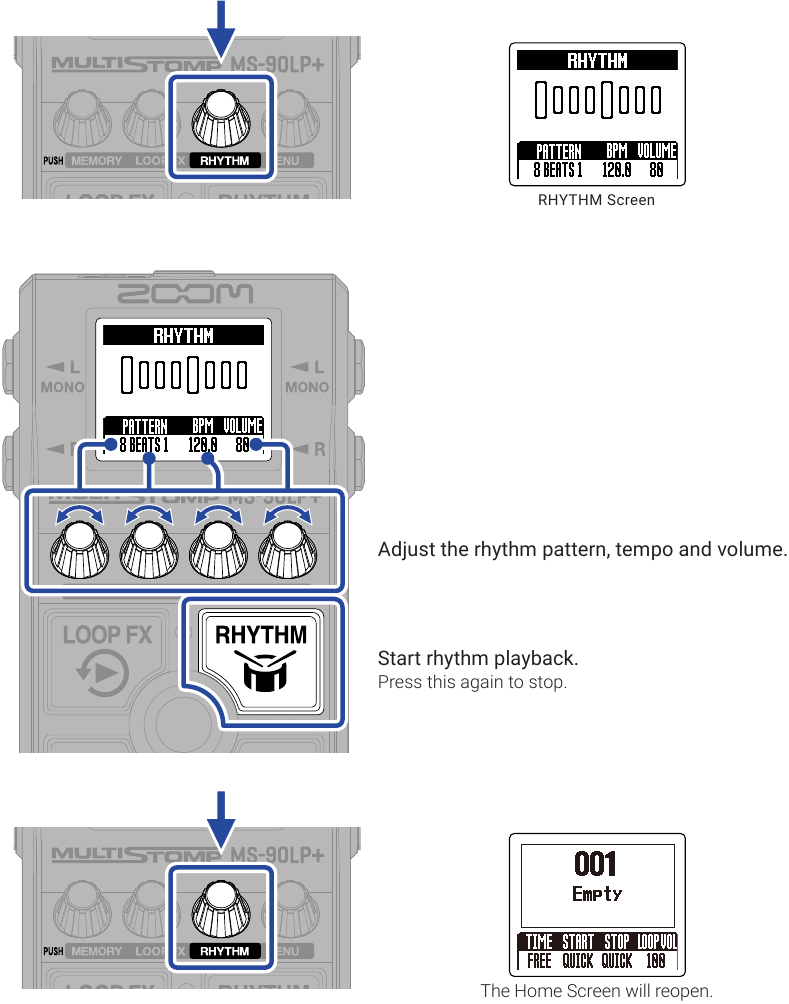

Ritmes gebruiken

Ritme-instellingen bevinden zich ook op het MENU-scherm. ( → Functies beschikbaar in het menu)

De looper gebruiken

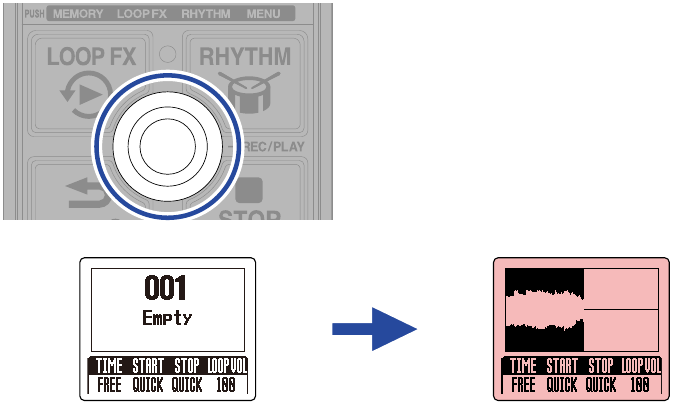

Opnemen en afspelen

• De eerste zin opnemen

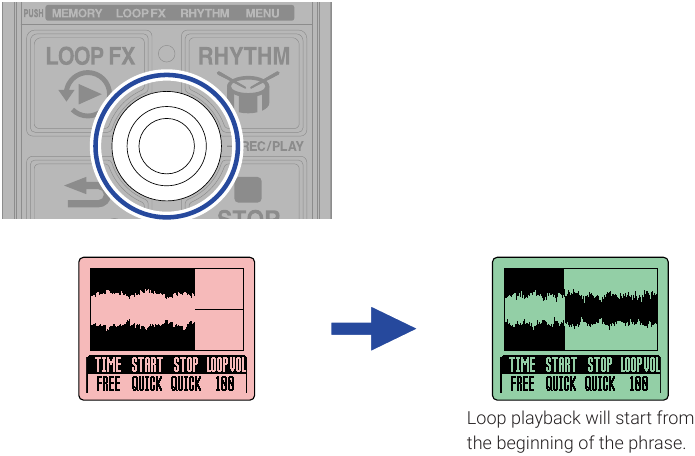

• Opname stoppen

  De instelling kan zo worden gewijzigd dat door op de te drukken direct overdubben mogelijk is of de opname wordt gestopt zonder dat het afspelen opnieuw wordt gestart. ( → Functies beschikbaar in het menu)

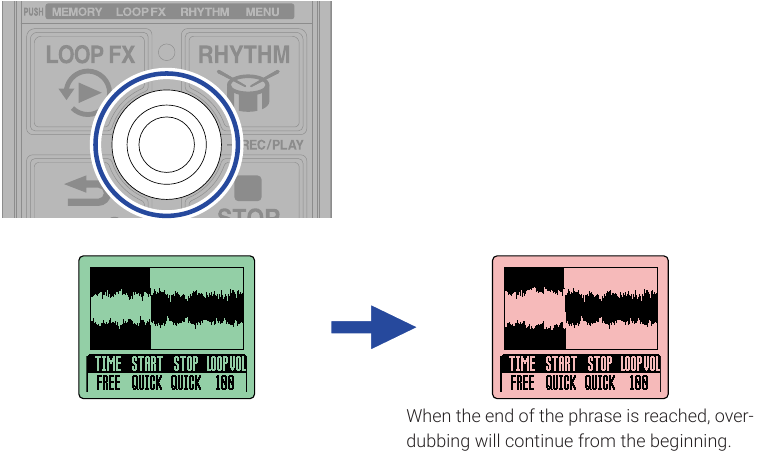

• Overdubben (herhaaldelijk opnemen)

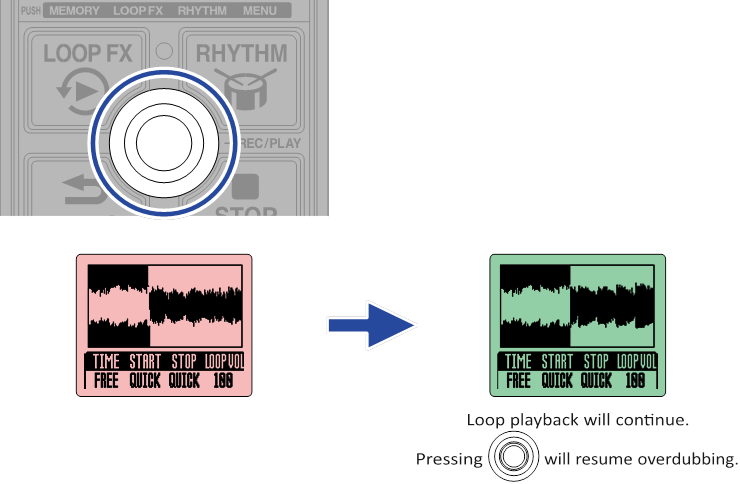

• Overdubben stoppen

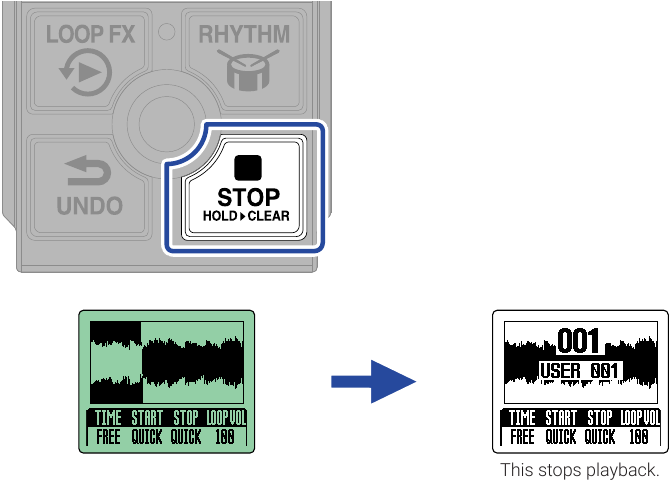

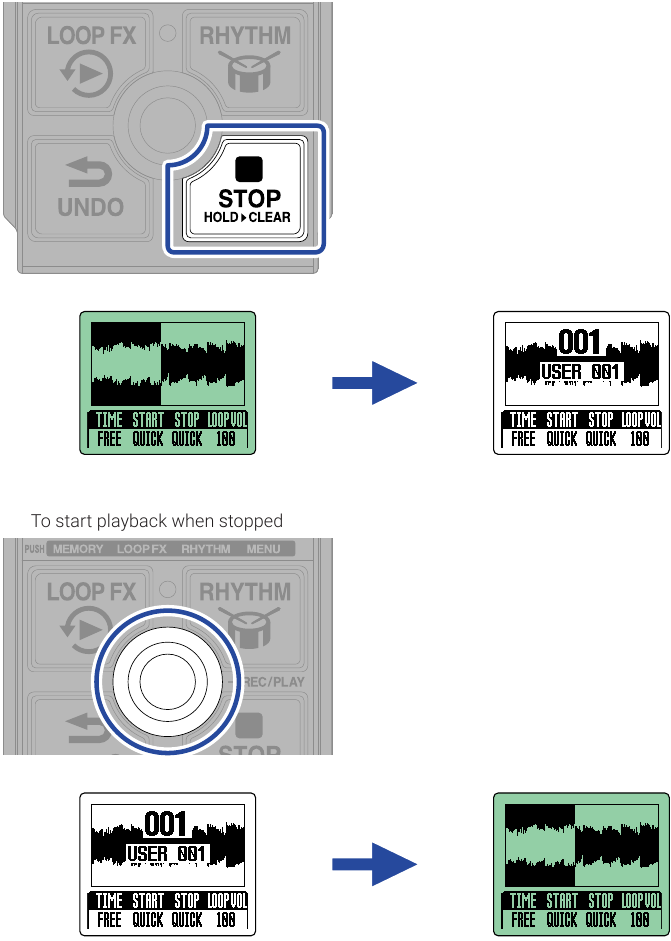

Opname/weergave stoppen

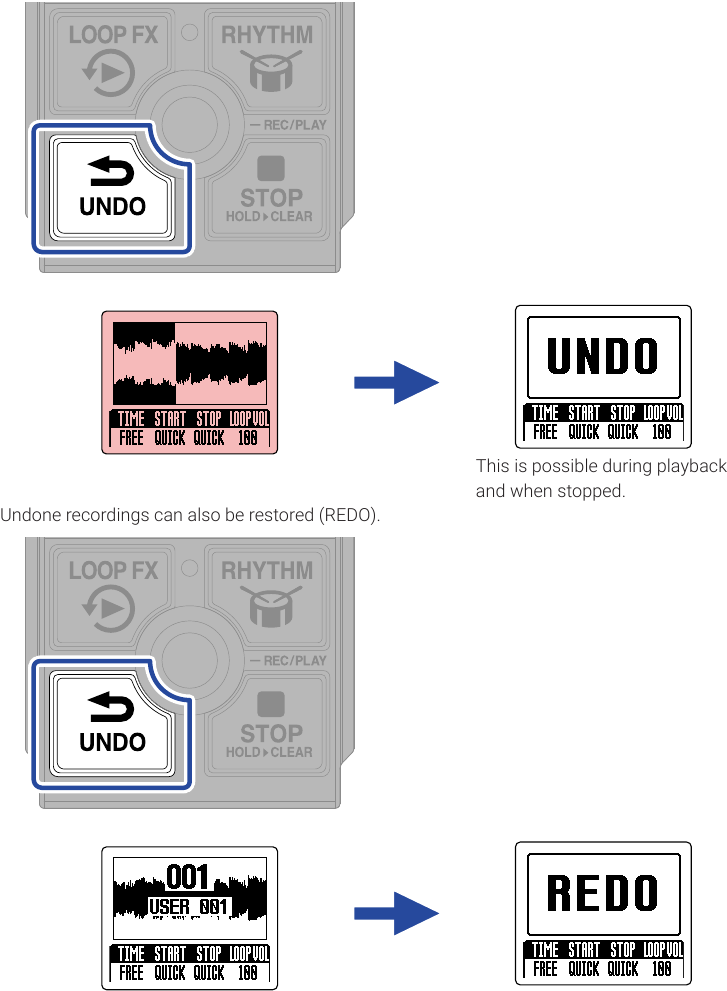

De laatste opname ongedaan maken

UNDO- en REDO-functies kunnen worden gebruikt bij wijzigingen in een geheugen totdat een ander geheugen wordt geopend.

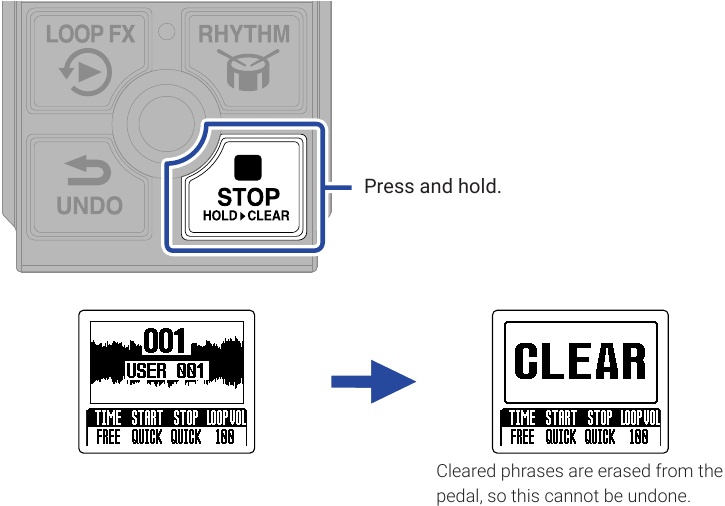

Opgenomen zinnen wissen

Lus-effecten gebruiken (LOOP FX)

Lus-effecten kunnen worden gebruikt tijdens het afspelen van lussen. Deze omvatten achteruit afspelen, halve snelheid en dubbele snelheid, evenals herhaaldelijk afspelen van een kort interval.

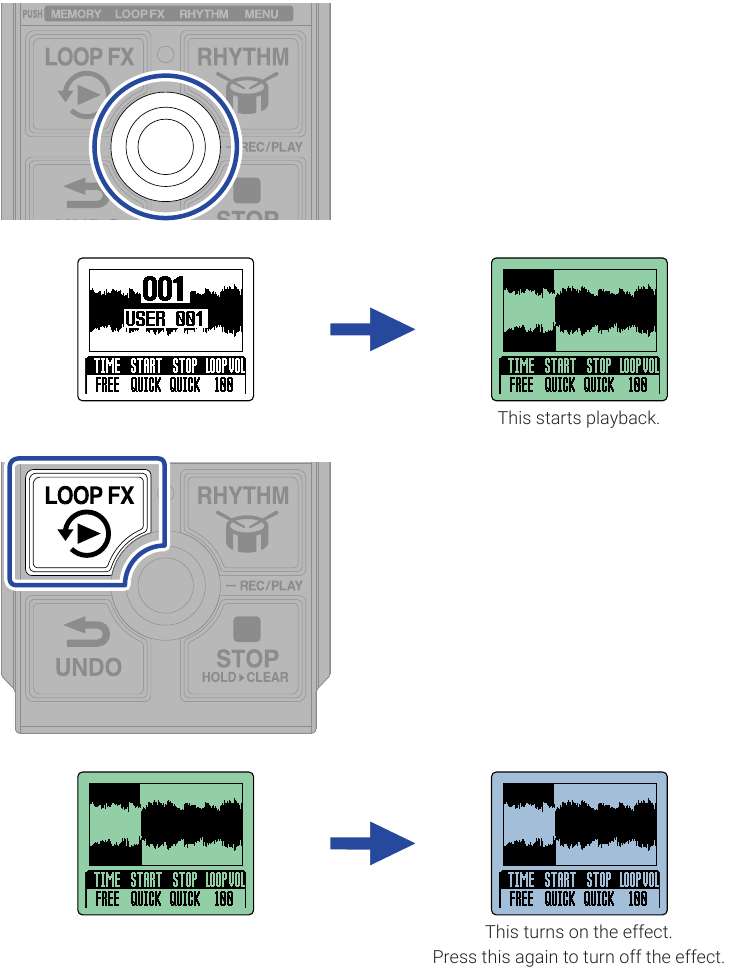

Een lus-effect gebruiken tijdens het afspelen

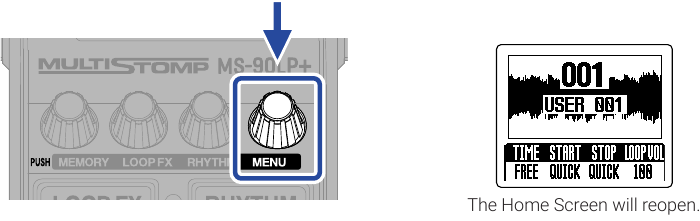

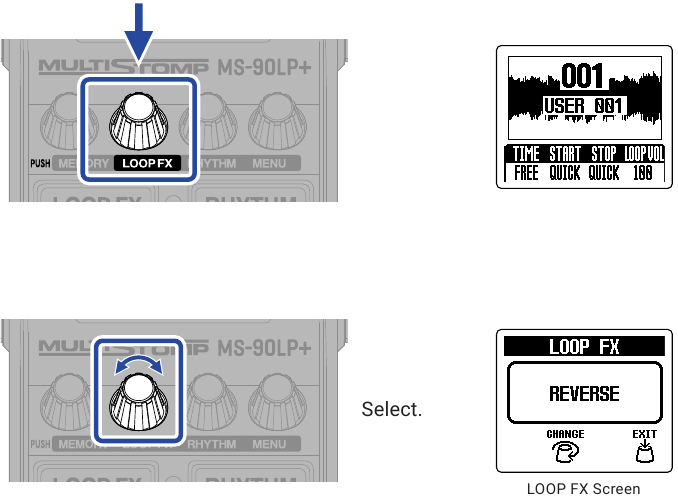

Het lus-effect instellen

REVERSE	De lus wordt achterstevoren afgespeeld.
REVERSE UNLATCH	De lus wordt alleen achterstevoren afgespeeld zolang wordt ingedrukt.
HALF SPEED	De lus wordt afgespeeld op halve snelheid.
HALF SPEED UNLATCH	De lus wordt alleen op halve snelheid afgespeeld zolang wordt ingedrukt.
DOUBLE SPEED	De lus wordt afgespeeld op dubbele snelheid.
DOUBLE SPEED UNLATCH	De lus wordt alleen op dubbele snelheid afgespeeld zolang wordt ingedrukt.
HOLD ( )	Een kort interval wordt herhaaldelijk afgespeeld.
HOLD UNLATCH ( )	Een kort interval wordt alleen herhaaldelijk afgespeeld zolang wordt ingedrukt.
TAPE STOP	Het afspelen wordt langzamer totdat het stopt.
ONE-SHOT PLAY	De lus wordt één keer afgespeeld en stopt dan.
RESTART	De lus begint vanaf het begin af te spelen.
TAP TEMPO	Het tempo kan worden ingesteld door herhaaldelijk op te drukken met de gewenste snelheid.

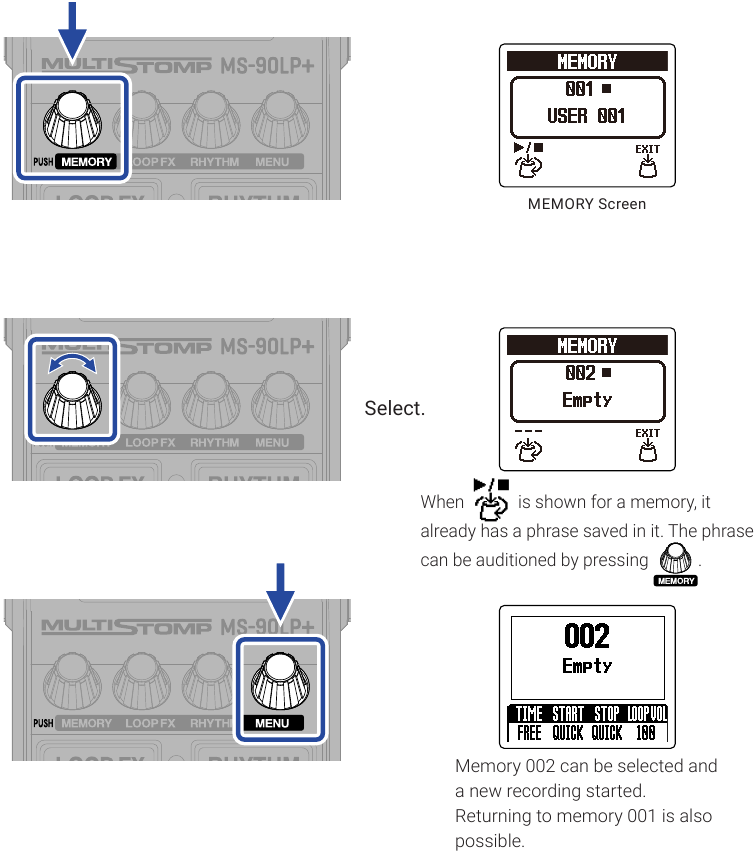

Geheugens gebruiken

De MS-90LP+ beheert opgenomen zinnen in geheugens. Looper- en ritme-instellingen samen met de geselecteerde LOOP FX worden samen opgeslagen in geheugens.

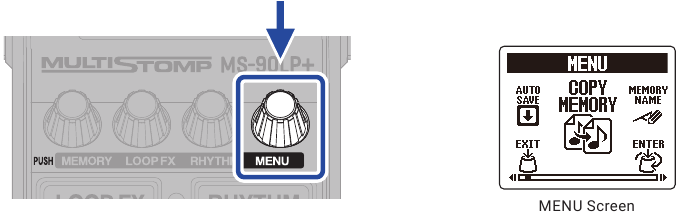

Functies beschikbaar in het menu

Geheugenbeheer

	Stel de functie voor automatisch opslaan in op "OFF", "SETTING ONLY" of "SETTING & PHRASE".		Kopieer het geheugen. (Dit verschijnt alleen als de functie voor automatisch opslaan is ingesteld op "SETTING & PHRASE".)
	Sla het geheugen op. (Dit verschijnt alleen als de functie voor automatisch opslaan is ingesteld op "OFF" of "SETTING ONLY".)		Stel de geheugennaam in.

Looperinstellingen

	Stel de functie voor automatisch opnemen in.		Stel de fade-in/out-tijd in.
	De looper kan worden ingesteld om af te spelen, te overdubben of te stoppen nadat de eerste frase de opname heeft voltooid.

Ritme-instellingen

Stel in of de looper is gesynchroniseerd met het ritme.

Zet de pre-count aan/uit.

Hardware-instellingen

	Stel de uitvoerroutering in.		Pas het algehele uitvoerniveau aan.
	Stel het kanaal in dat wordt gebruikt om MIDI te ontvangen.		Stel het kanaal in dat wordt gebruikt om MIDI te verzenden.
	Zet de MIDI-klokuitvoerfunctie aan/uit.		Zet de MIDI-programmawijzigingsuitvoerfunctie aan/uit.
	Stel in welke connectoren MIDI-gegevens doorvoeren wanneer deze worden ontvangen via de MIDI IN- en USB-connectoren.		Stel het type batterijen in.
	Pas de helderheid van de achtergrondverlichting aan.		Pas het displaycontrast aan.
	Zet ECO MODE aan/uit.		Bestanden overzetten van en naar een computer, smartphone of tablet.
	Herstel de instellingen naar de fabrieksinstellingen.		Controleer de firmwareversie.
	Toon een 2D-code voor het controleren van de bedieningsprocedures van de MS-90LP+.

Raadpleeg de bedieningshandleiding voor gedetailleerde informatie over alle functies.

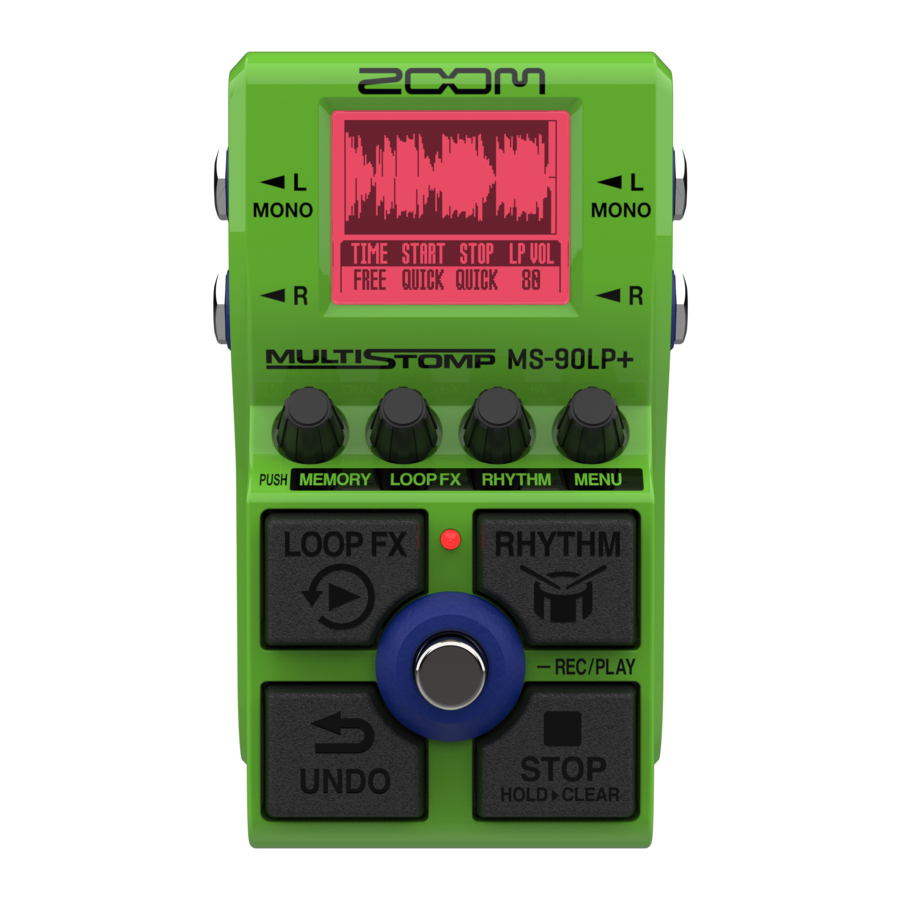

Functies van onderdelen

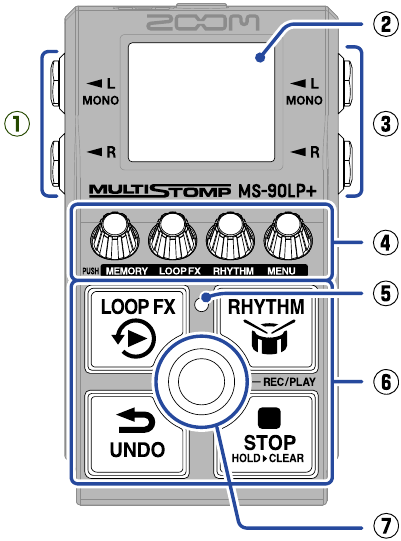

Bovenkant

Uitgangs jacks
Sluit hier een versterker of ander effect aan. Gebruik MONO voor mono-aansluitingen.

Display
Dit toont de looperstatus, parameterinstellingen en andere informatie.

Ingangs jacks
Sluit hier een gitaar, ander instrument of een effect aan. Gebruik MONO voor mono-aansluitingen.

Parameterknoppen
Gebruik deze om parameters aan te passen en verschillende instellingen te maken.

Indicator
De knippersnelheid toont het tempo.

Secundaire voetschakelaars
Gebruik deze om de looper te stoppen, fraseopname ongedaan te maken, de weergave-effect van de looper aan/uit te zetten en ritme-weergave te starten/stoppen.

Voetschakelaar
Gebruik dit voor looper-opname- en weergavebewerkingen.

Onderkant

Batterijklep
Open dit bij het plaatsen of verwijderen van AA-batterijen.

Achterkant

DC 9V AC-adapterconnector
Sluit hier een speciale AC-adapter (ZOOM AD-16) aan.

MIDI-jacks
Gebruik 3,5 mm TRS-kabels om MIDI-apparaten aan te sluiten.
Om MIDI-apparaten met 5-pins DIN-connectoren aan te sluiten, gebruikt u 5-pins DIN-TRS MIDI (Type-A) conversiekabels.
Door MIDI-apparaten aan te sluiten, kan de MS- 90LP+ worden bediend en gesynchroniseerd met andere apparatuur.

USB (Type-C)-poort
De volgende bewerkingen zijn mogelijk wanneer aangesloten op een computer, smartphone of tablet.

• Maak een back-up van herinneringen
• Importeer loop-geluidsbronnen
• Bedien de MS-90LP+ met behulp van de MIDI-functies

Dit ondersteunt werking op USB-busvoeding.

Andere functies

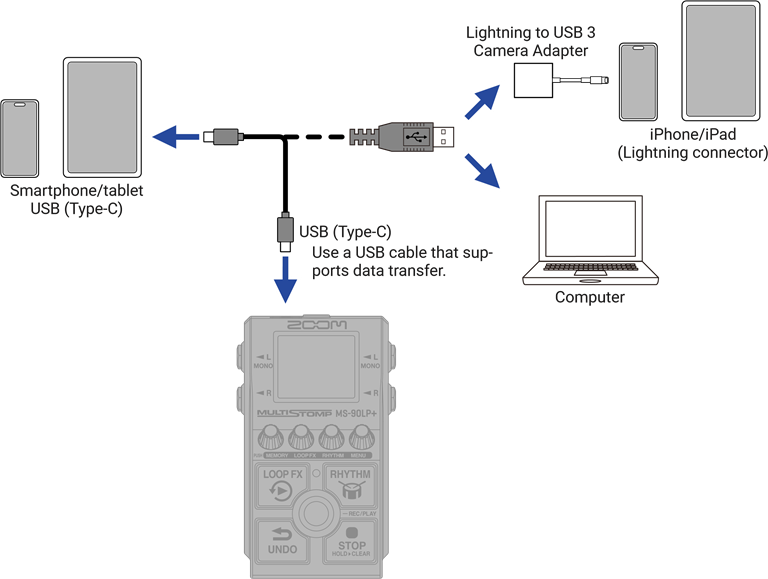

Bestanden overzetten van en naar een computer, smartphone of tablet

Door de MS-90LP+ aan te sluiten op een computer, smartphone of tablet, kunnen bijvoorbeeld back-ups van herinneringen worden gemaakt en loop-geluidsbronnen worden geïmporteerd.

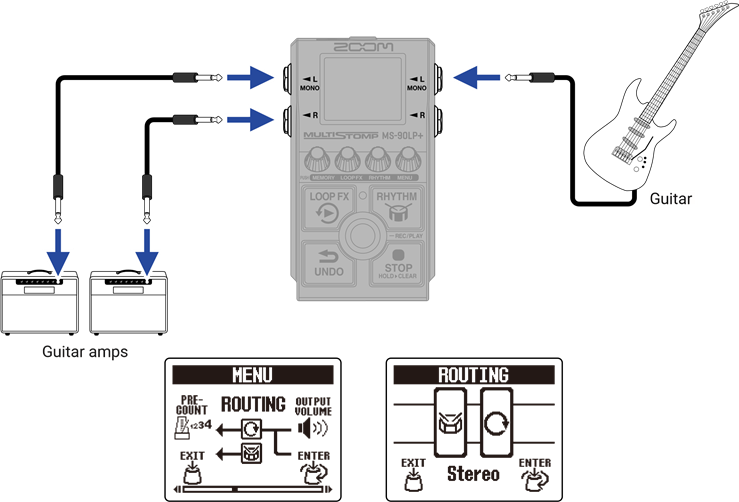

De uitvoerroutering instellen (ROUTING)

De uitvoerroutering kan worden geselecteerd op basis van gebruik.

	De instrument-, looper- en ritmegeluiden worden in stereo uitgevoerd.
	Het ritmegeluid wordt onafhankelijk van de R-jack uitgevoerd. De instrument- en loopergeluiden worden mono uitgevoerd via de L (MONO)-jack. Dit is handig bij het afspelen via monitorspeakers of een ander afspeelapparaat.
	Het instrumentgeluid wordt uitgevoerd via de R-jack. Het loopergeluid wordt onafhankelijk van de L (MONO)-jack uitgevoerd. (Het ritme wordt in stereo uitgevoerd.) Dit is handig wanneer u bijvoorbeeld het geluid van het instrument en de looper afzonderlijk naar een mixer wilt uitvoeren.

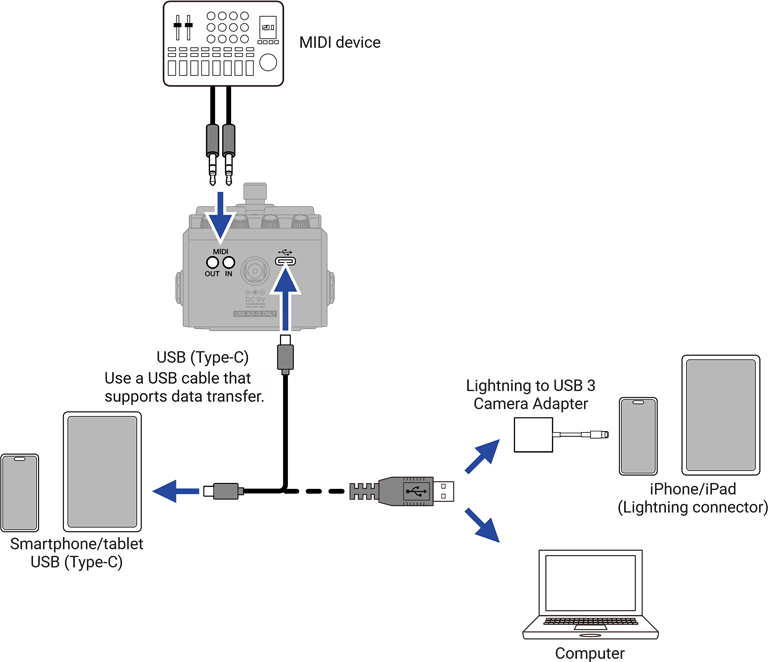

MIDI-functies

Een computer of een MIDI-apparaat dat is aangesloten op de MS-90LP+ kan worden gebruikt om herinneringen te schakelen en het tempo te synchroniseren.
Raadpleeg de bedieningshandleiding voor meer informatie.

Probleemoplossing

Het apparaat gaat niet aan

• Controleer de aansluitingen.
• Sluit, indien u batterijen gebruikt, een kabel aan op de L/MONO-uitgang.
• Als de indicator knippert en hij niet start, update dan de firmware.

Er is geen geluid of de output is erg zacht

• Controleer de aansluitingen.
• Pas de looper- en ritmeniveaus aan.
• Pas het uitgangsvolume aan.

Geluiden van de uitgang zijn vreemd

• Controleer de ROUTING-instelling.

Er is veel ruis

• Controleer of er niets mis is met de instrumentkabel.
• Gebruik een originele AC-adapter (ZOOM AD-16).

Batterijen verliezen snel hun lading

• Stel het type batterij dat wordt gebruikt correct in. Vanwege hun eigenschappen zou het gebruik van nikkel-metaalhydridebatterijen (vooral die met een hoge capaciteit) of lithiumbatterijen een langer gebruik mogelijk moeten maken dan alkalinebatterijen wanneer het stroomverbruik hoog is.
• Stel de schermverlichting in op "NORMAL" (NORMAAL).
