ZOOM MS-60B+ Handleiding

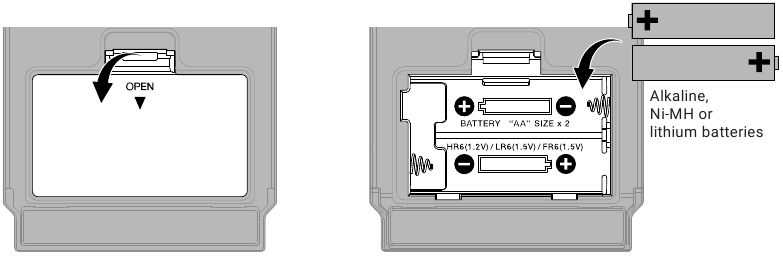

Batterijen plaatsen

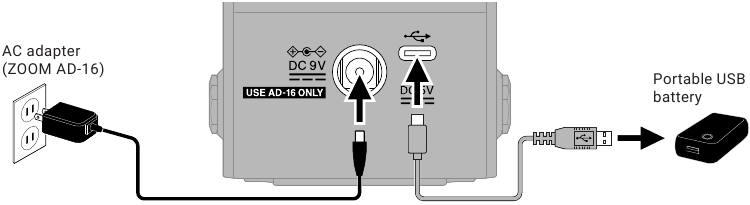

Er kan ook een speciale AC-adapter (ZOOM AD-16) of een in de handel verkrijgbare draagbare USB-batterij worden gebruikt.

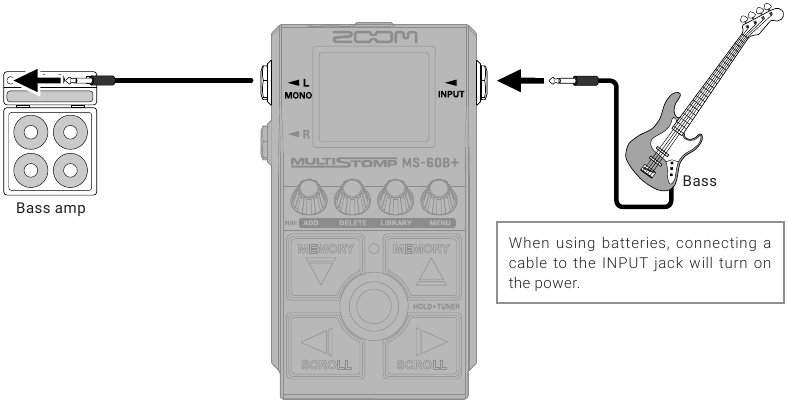

Apparatuur aansluiten en inschakelen

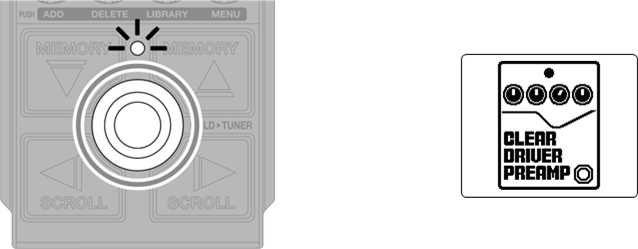

Effecten in-/uitschakelen

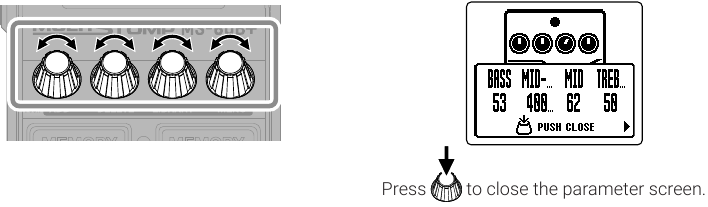

Effecten aanpassen

Wanneer parameters zich op meerdere pagina's bevinden, worden ▶ / ◀ weergegeven.

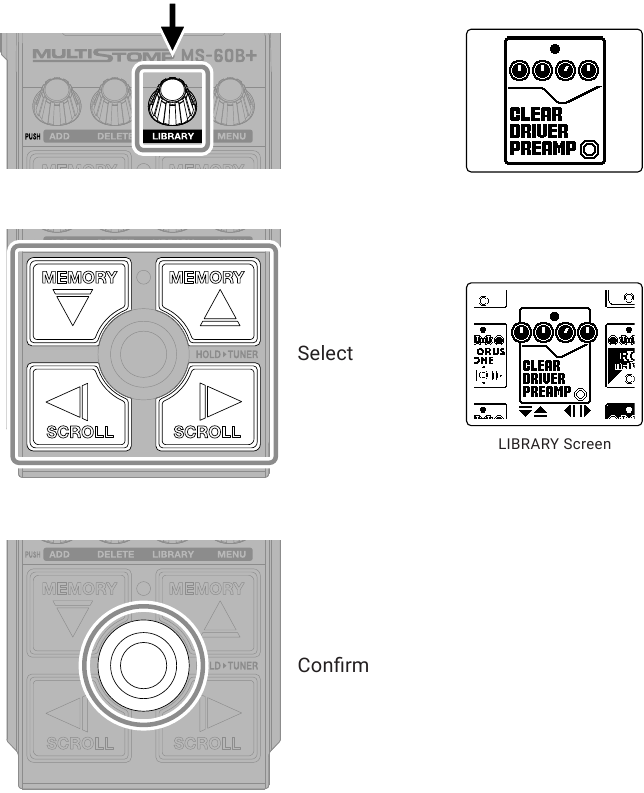

Effecten vervangen

De MS-60B+ kan maximaal 6 effecten combineren, maar het onderstaande bericht verschijnt als de verwerkingskracht wordt overschreden. Wijzig een van de effecten om deze situatie te beëindigen.

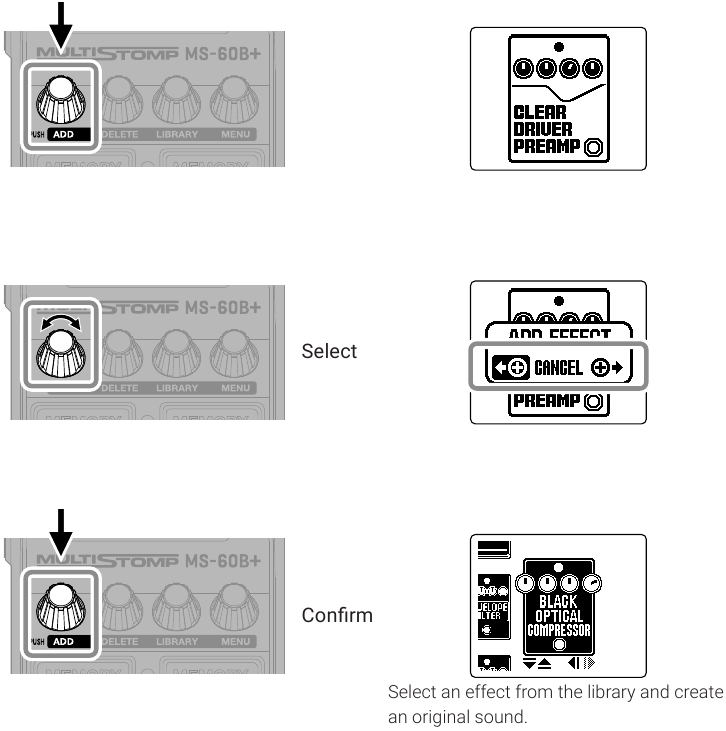

Effecten toevoegen

Maximaal 6 effecten kunnen vrij worden gecombineerd met de MS-60B+. Het volgende bericht verschijnt wanneer u een effect probeert toe te voegen dat de maximale combinatielimiet zou overschrijden. Verwijder een effect voordat u een ander toevoegt.

De getoonde effectpositie wijzigen

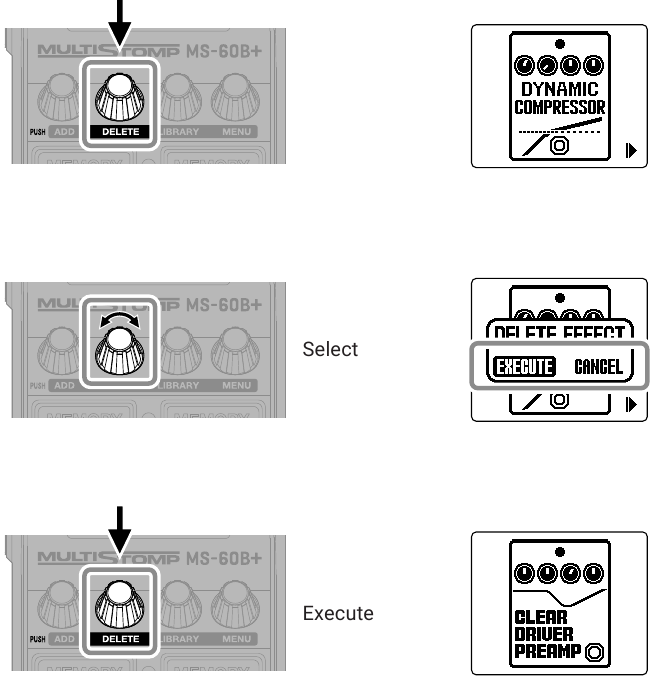

Effecten verwijderen

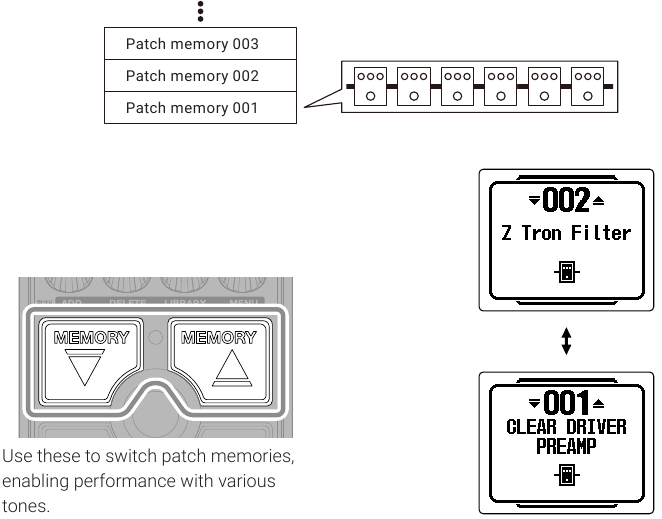

Patchgeheugens wisselen

Patchgeheugens slaan effect in-/uitstanden en parameterinstellingswaarden op. MS-60B+-effecten worden opgeslagen en opgeroepen in eenheden van patchgeheugens. Er kunnen maximaal 6 effecten worden gebruikt in één patchgeheugen.

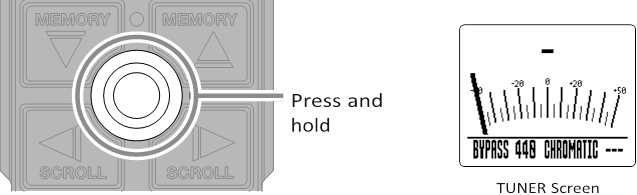

De tuner gebruiken

De tuner kan niet worden gebruikt als aan het geselecteerde effect een speciale functie is toegewezen, bijvoorbeeld effecten die alleen aan staan terwijl de voetschakelaar wordt ingedrukt.

• Speel een open snaar en pas de toonhoogte aan om deze te stemmen.

• De dichtstbijzijnde nootnaam en toonhoogteafwijking worden weergegeven.
• ▶◀ verschijnt wanneer de toonhoogte zuiver is.


Gebruik om de tunerinstellingen te wijzigen.

Uitgangsgeluid	BYPASS / MUTE
Standaard toonhoogte	430 Hz – 450 Hz
Tunertype	Het gewenste tunertype kan worden geselecteerd.
Vlakke stemming	Alle snaren kunnen vanaf een normale stemming vlak worden gestemd met 1 (1), 2 (2) of 3 (3) halve tonen.

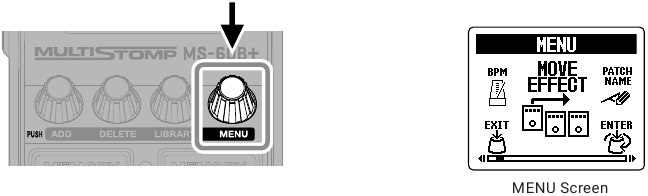

Het MENU gebruiken

	De BPM, die bijvoorbeeld wordt gebruikt voor de temposynchronisatie van de vertragingstijd, kan afzonderlijk worden ingesteld voor elk patchgeheugen.		De voorselectiefunctie in-/uitschakelen.
	De effectvolgorde wijzigen.		Het uitgangsgeluid op het LIBRARY-scherm (bij het wijzigen van effecten) kan worden ingesteld op alleen het geselecteerde effect of het hele patchgeheugen.
	De patchgeheugennaam wijzigen.		Het kanaal instellen dat wordt gebruikt om USB MIDI te ontvangen.
	De positie in het patchgeheugen wijzigen van waaruit het R-kanaalsignaal wordt uitgevoerd.		Het type batterijen instellen.
	Hiermee herstelt u een gewijzigd patchgeheugen naar de staat waarin het zich bevond direct na selectie of naar de fabrieksinstellingen.		De helderheid van de achtergrondverlichting instellen.
	Een patchgeheugen kopiëren en op een andere locatie opslaan.		Het displaycontrast aanpassen.
	Een nieuw patchgeheugen maken.		De ECO-modus in-/uitschakelen.
	Een patchgeheugen verwijderen.		De fabrieksinstellingen herstellen.
	Het algehele volume aanpassen.		Firmwareversies controleren.
	De automatische opslagfunctie in-/uitschakelen.		Gebruik een smartphone om een 2D-code te scannen en toegang te krijgen tot gedetailleerde documenten met betrekking tot het product.

Raadpleeg de bedieningshandleiding voor gedetailleerde informatie over alle functies.

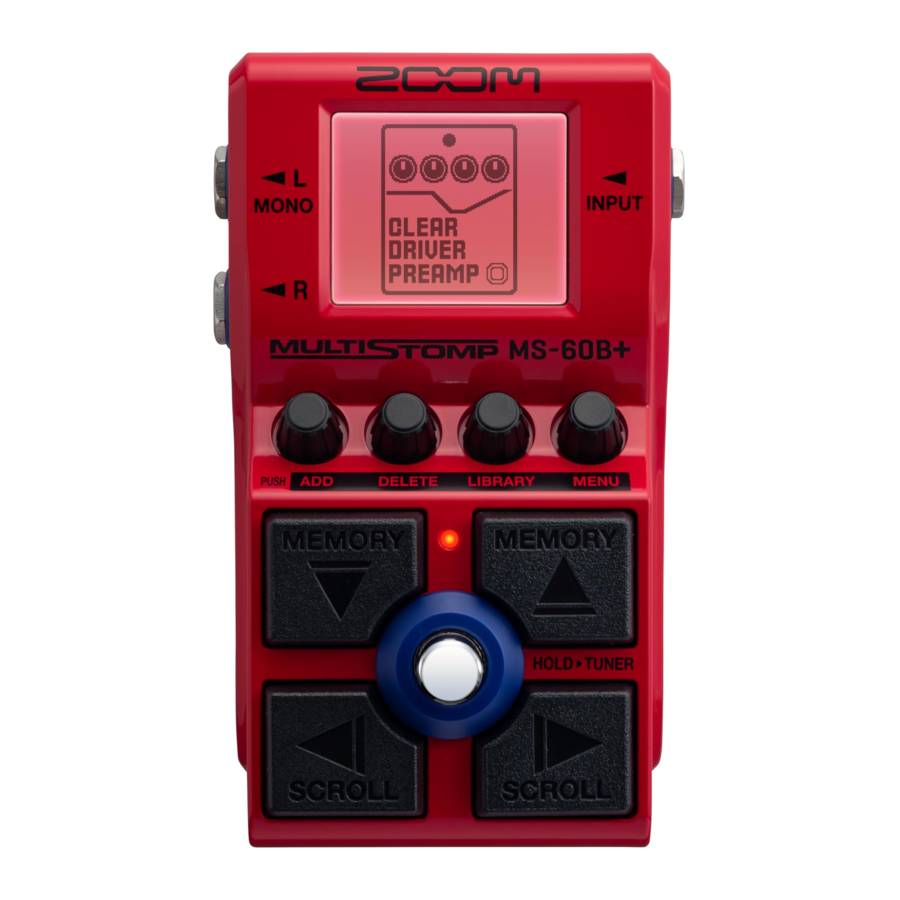

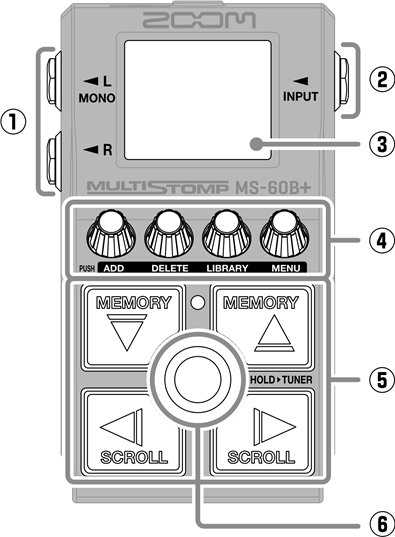

Functies van onderdelen

Bovenkant

Uitgangsjackpluggen
Gebruik dit om een basversterker of een ander effect aan te sluiten.

Ingangsjackplug
Sluit hier een bas aan.

Display
Dit toont het geselecteerde patchgeheugen en de effecten ervan, samen met hun parameterinstellingswaarden en andere informatie.

Parameterknoppen
Gebruik deze om effectparameters aan te passen en diverse instellingen te maken.

Richtingknoppen
Gebruik deze bijvoorbeeld om patchgeheugens en effecten te selecteren. Ze kunnen met de voet worden bediend.

Voetschakelaar
Hiermee wordt het effect in-/uitgeschakeld.
Houd deze ingedrukt om naar de tuner te schakelen.

Onderkant

Batterijklep
Open dit bij het plaatsen of verwijderen van AA-batterijen.

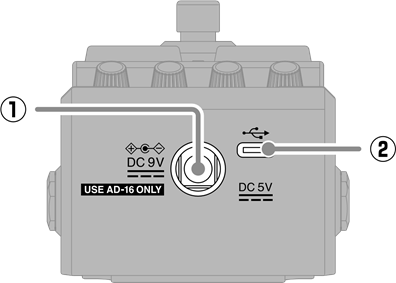

Achterkant

DC 9V AC-adapterconnector
Sluit hier de speciale AC-adapter (ZOOM AD-16) aan.

USB-poort (Type-C)
Gebruik dit om verbinding te maken met een computer of een iOS/iPadOS-apparaat. Dit ondersteunt de werking op USB-busvoeding.

Probleemoplossing

Het apparaat wordt niet ingeschakeld

• Controleer de aansluitingen.
• Als u batterijen gebruikt, sluit dan een kabel aan op de INPUT-jackplug.
• Als de AAN/UIT-indicator knippert en niet start, update dan de firmware.

Er is geen geluid of de uitvoer is erg stil

• Controleer de aansluitingen.
• Pas de niveaus van de effecten aan.
• Pas het uitgangsvolume aan.
• Controleer of de tuneruitgang niet is ingesteld op "MUTE".

Er is veel ruis

• Controleer of er niets mis is met de instrumentkabel.
• Gebruik een originele AC-adapter (ZOOM AD-16).

Een effect kan niet worden geselecteerd

• Als de effectverwerkingskracht wordt overschreden, verschijnt "PROCESS OVERFLOW" (PROCESOVERBELASTING) op het display. Wanneer "PROCESS OVERFLOW" (PROCESOVERBELASTING) voor een effect verschijnt, wordt het omzeild.
• "MAX EFFECTS. DELETE ONE." (MAX. EFFECTEN. VERWIJDER ER ÉÉN.) verschijnt op het display wanneer u een effect probeert toe te voegen dat de maximale combinatielimiet zou overschrijden.
  Verwijder een effect voordat u een ander toevoegt.
