ZOOM MS-80IR+ Handleiding

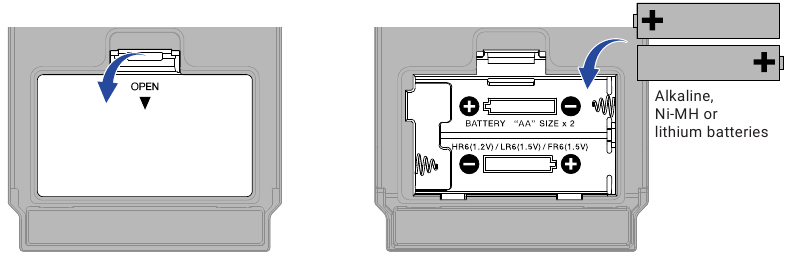

Batterijen plaatsen

Neem bij het gebruik van batterijen de volgende voorzorgsmaatregelen om lekkage te voorkomen.

• Gebruik geen batterijen waarvan de afdekkingen loskomen of waarvan de buitenkant beschadigd is.

• Gebruik geen batterijen van verschillende types of van verschillende fabrikanten door elkaar.

• Gebruik geen nieuwe en oude batterijen samen.

• Verwijder lege batterijen zo snel mogelijk.
  Verwijder batterijen als u ze lange tijd niet gebruikt.

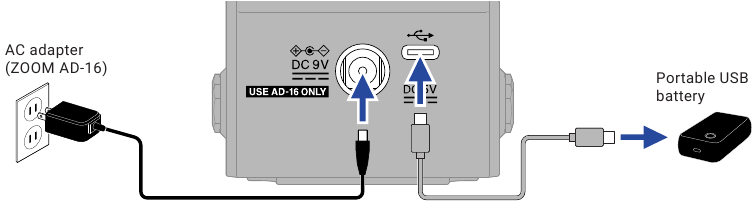

Een speciale AC-adapter (ZOOM AD-16) of een in de handel verkrijgbare draagbare USB-batterij kan ook worden gebruikt.

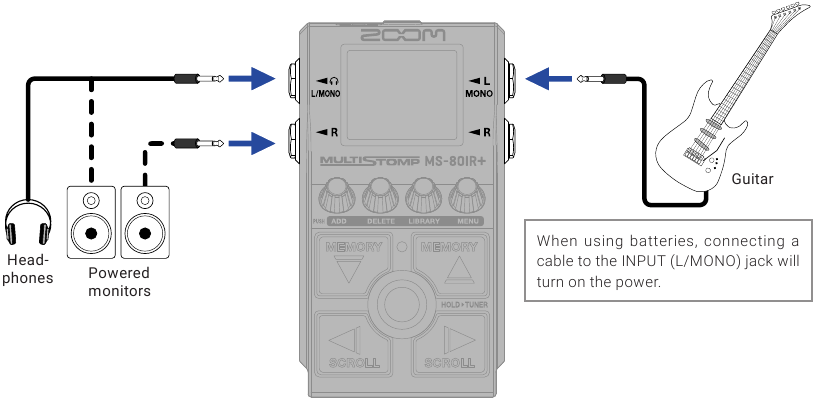

Apparatuur aansluiten en de stroom inschakelen

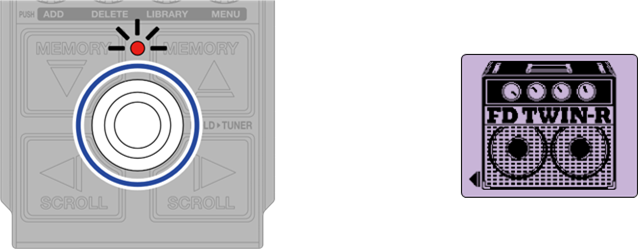

Effecten in-/uitschakelen

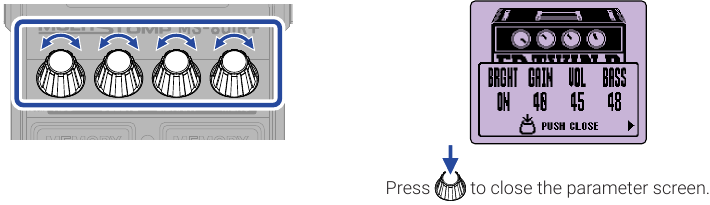

Effecten aanpassen

Wanneer parameters zich op meerdere pagina's bevinden, wordt ▶ / ◀ weergegeven.

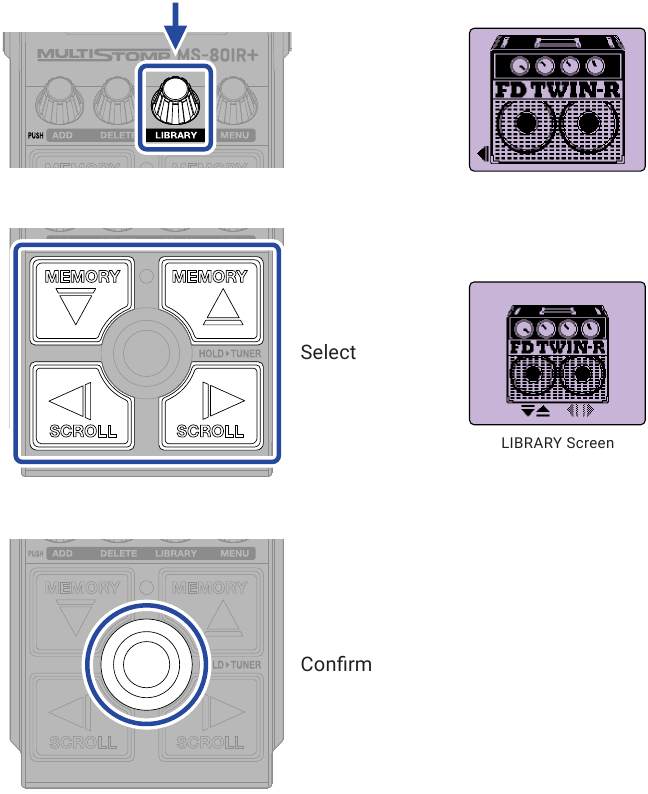

Effecten vervangen

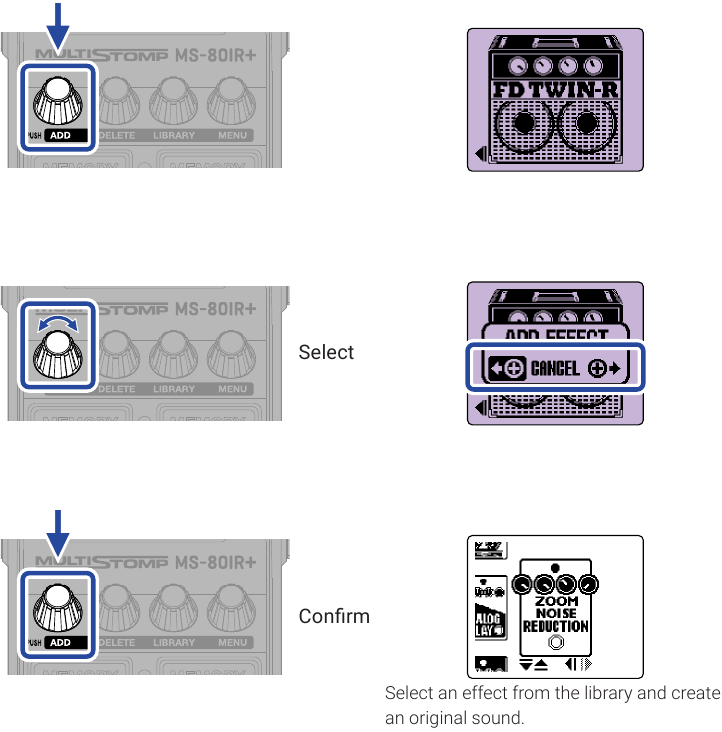

Effecten toevoegen

Eén versterkermodel, één studio-ambiance en één ander effect kunnen vrij worden gecombineerd op de MS-80IR+.
Het volgende bericht verschijnt wanneer u probeert een effect toe te voegen dat de maximale combinatielimiet overschrijdt. Verwijder één effect voordat u een ander toevoegt.

De weergegeven effectpositie wijzigen

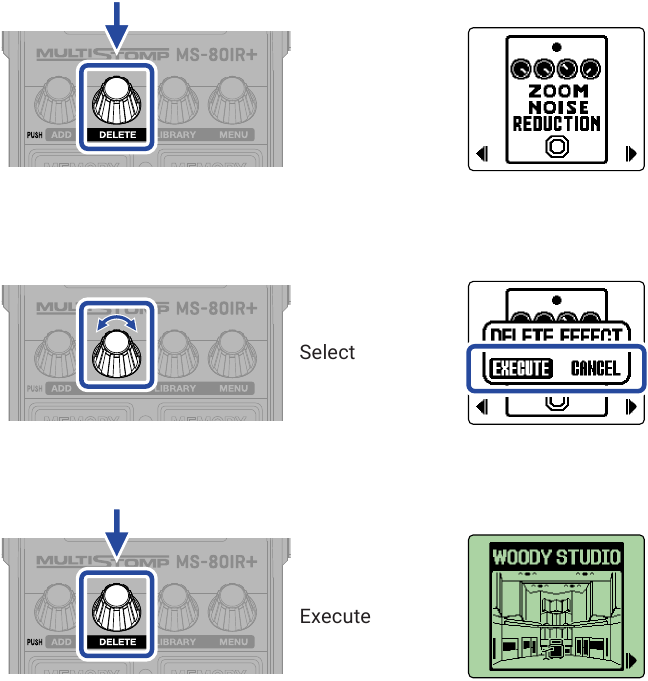

Effecten verwijderen

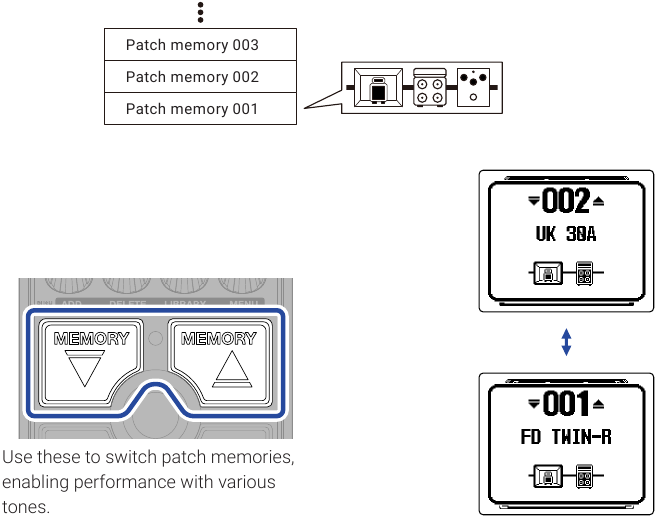

Patch-geheugens schakelen

Patch-geheugens slaan effect aan/uit-statussen en parameterinstellingswaarden op. MS-80IR+-effecten worden opgeslagen en opgeroepen in eenheden van patch-geheugens. Er kunnen maximaal 3 effecten worden gebruikt in één patch-geheugen.

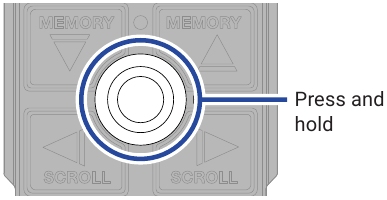

De tuner gebruiken

• Speel een open snaar en pas de toonhoogte aan om deze te stemmen.
• De dichtstbijzijnde nootnaam en toonhoogteafwijking worden weergegeven.

• ▶◀ verschijnt wanneer de toonhoogte in harmonie is.

Gebruik om de tunerinstellingen te wijzigen.

Uitgangsgeluid	BYPASS / MUTE
Standaard toonhoogte	430 Hz – 450 Hz
Tunertype	Het gewenste tunertype kan worden geselecteerd.
Vlakke stemming	Alle snaren kunnen vlak worden gestemd vanaf een gewone stemming met 1 ( 1), 2 ( 2) of 3 ( 3) halve tonen.

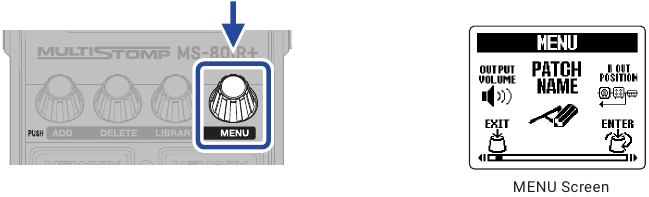

Het MENU gebruiken

	Pas het algehele volume aan.		Wijzig de naam van het patch-geheugen.
	Wijzig de positie in het patch-geheugen van waaruit het R-kanaalsignaal wordt uitgevoerd.		Wijzig de effectvolgorde.
	De BPM, die wordt gebruikt voor de temposynchronisatie van bijvoorbeeld de vertragingstijd, kan afzonderlijk worden ingesteld voor elk patch-geheugen.		Hiermee herstelt u een gewijzigd patch-geheugen naar de staat waarin het zich bevond onmiddellijk na selectie of naar de fabrieksinstellingen.
	Kopieer een patch-geheugen en sla deze op een andere locatie op.		Maak een nieuw patch-geheugen.
	Verwijder een patch-geheugen.		Schakel de functie voor automatisch opslaan in/uit.
	Schakel de preselectiefunctie in/uit.		Het uitgangsgeluid op het LIBRARY-scherm (bij het wijzigen van effecten) kan worden ingesteld op alleen het geselecteerde effect of het gehele patch-geheugen.
	Stel het type batterijen in.		Stel de helderheid van de achtergrondverlichting in.
	Pas het beeldschermcontrast aan.		Schakel de ECO-modus in/uit.
	Pas de monitoringbalans aan voor USB AUDIO.		Pas het volume (opnameniveau) aan dat naar de computer, smartphone of tablet wordt verzonden met USB AUDIO.
	Stel het kanaal in dat wordt gebruikt om USB MIDI te ontvangen.		Herstel de fabrieksinstellingen.
	Controleer firmwareversies.		Gebruik een smartphone om een 2D-code te scannen en toegang te krijgen tot gedetailleerde documenten met betrekking tot het product.

Zie de Gebruiksaanwijzing voor gedetailleerde informatie over alle functies.

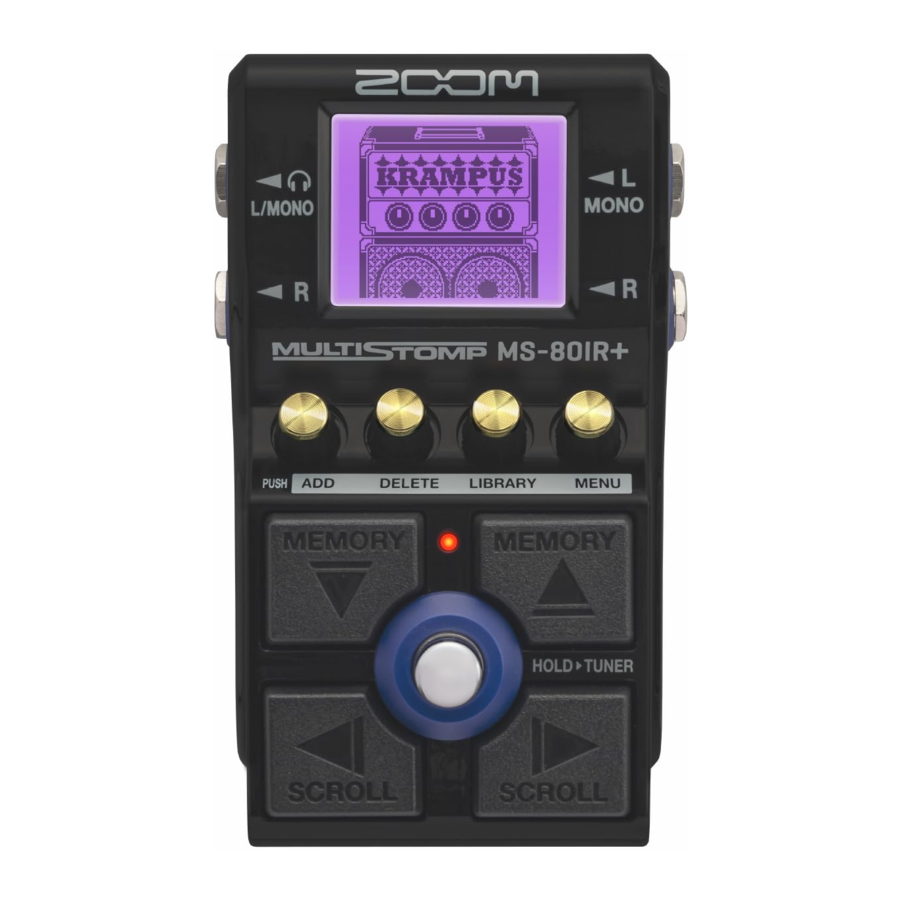

Functies van onderdelen

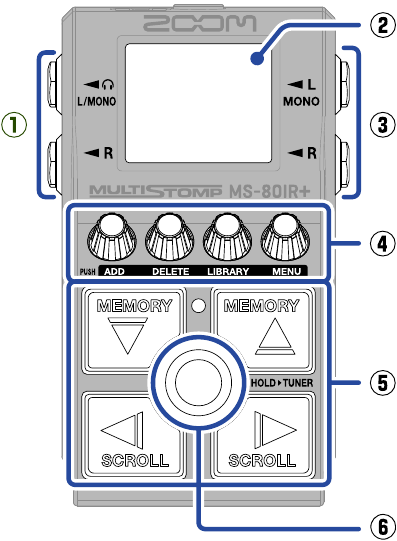

Bovenkant

Uitgangs jacks
Sluit hier actieve monitoren of een hoofdtelefoon aan.

Scherm
Dit toont het geselecteerde patch-geheugen en de bijbehorende effecten, samen met de bijbehorende parameterinstellingswaarden en andere informatie.

Ingangsjack
Sluit hier een gitaar aan.

Parameterknoppen
Gebruik deze om effectparameters aan te passen en diverse instellingen te maken.

Richtingsknoppen
Gebruik deze om bijvoorbeeld patch-geheugens en effecten te selecteren. Ze kunnen met de voet worden bediend.

Voetschakelaar
Hiermee schakelt u het effect in/uit.

Onderkant

Batterijdeksel
Open dit bij het plaatsen of verwijderen van AA-batterijen.

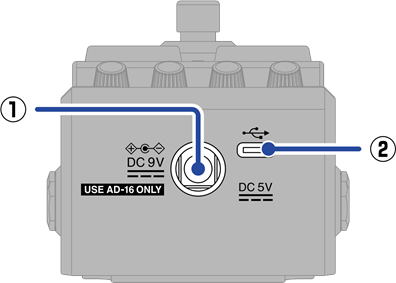

Achterkant

DC 9V AC-adapteraansluiting
Sluit hier de speciale AC-adapter (ZOOM AD-16) aan.

USB (Type-C)-poort
Sluit deze aan op een computer, iPhone of iPad. Dit ondersteunt de werking op USB-busvoeding.

Andere functies

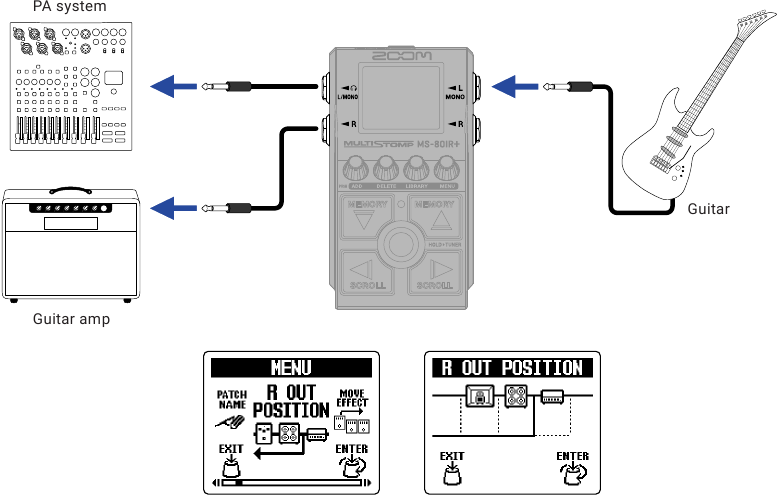

Effectief gebruik van de R OUT-POSITIE

Wanneer u de MS-80IR+ bijvoorbeeld live op het podium gebruikt, kunnen geschikte geluiden afzonderlijk worden uitgevoerd voor een PA-systeem en voor een gitaarversterker. Voor het PA-systeem kan geluid dat is verwerkt door een kabinetsimulatie en een ander effect worden uitgevoerd via de L-uitgangsjack. Voor de gitaarversterker kan geluid dat alleen door een versterkertopmodel is verwerkt, worden uitgevoerd via de R-uitgangsjack.

Audio-interface

Aangesloten op een computer, smartphone of tablet kan dit worden gebruikt als een 2-in/2-uit audio-interface.

Naast opnemen met uw DAW-software, kunt u genieten van het uitvoeren terwijl u geluid van een smartphone mengt met het MS-80IR+-geluid. Er moet een stuurprogramma worden geïnstalleerd om verbinding te maken met Windows-computers. Het nieuwste stuurprogramma is te vinden op de ZOOM-website (zoomcorp.com/help/ms-80irplus).

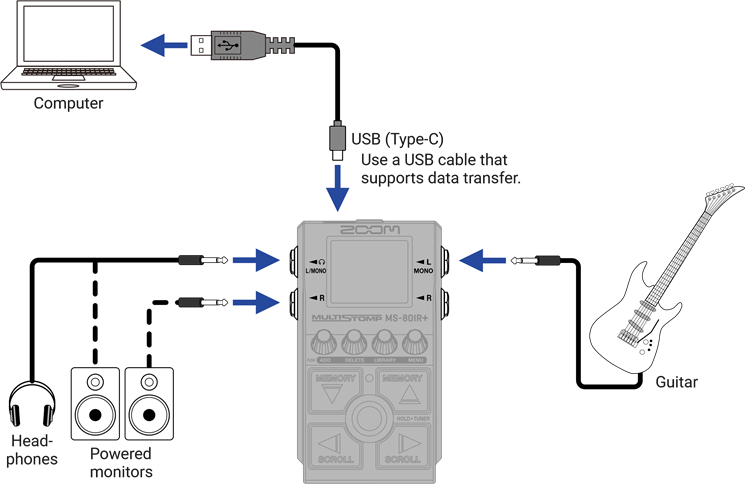

• Voorbeeld van aansluiting bij het opnemen met DAW-software

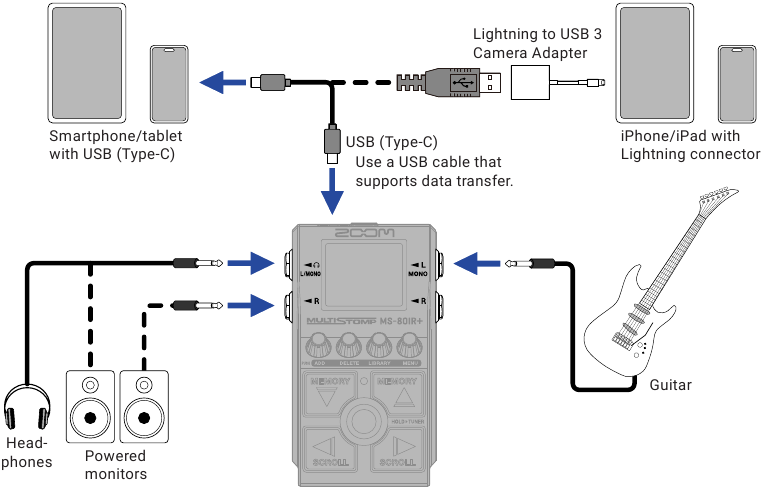

• Voorbeeld van aansluiting bij het uitvoeren tijdens het mengen van geluid dat wordt afgespeeld vanaf een smartphone

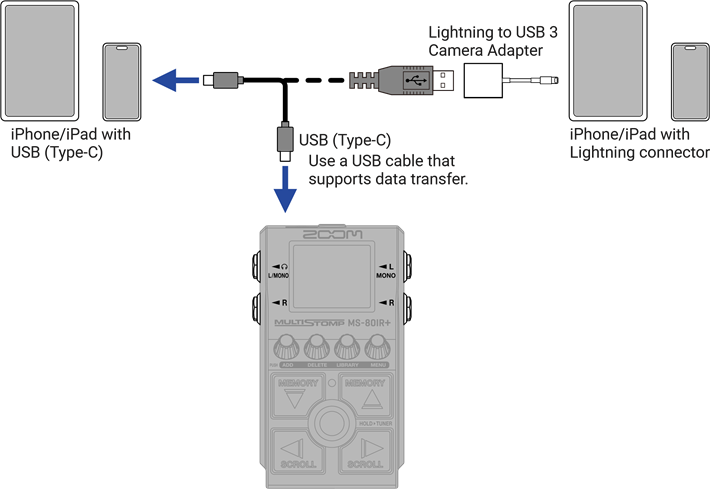

Handige Guitar Lab voor MS-80IR+

Met deze speciale app kunnen iPhones en iPads worden gebruikt om patch-geheugens te beheren, impulsresponsgegevens te laden en effecten te bewerken.

Probleemoplossing

Het apparaat schakelt niet in

• Controleer de aansluitingen.
• Sluit, indien u batterijen gebruikt, een kabel aan op de INPUT (L/MONO)-jack.
• Als de AAN/UIT-indicator knippert en niet start, update dan de firmware.

Er is geen geluid of de uitvoer is erg zacht

• Controleer de aansluitingen.
• Pas de niveaus van de effecten aan.
• Pas het uitgangsvolume aan.
• Bevestig dat de tuneruitgangsinstelling niet "MUTE" (Dempen) is.

Geluid van de R-uitgangsjack is vreemd

• Controleer de R OUT POSITION-instelling.

Er is veel ruis

• Bevestig dat er niets mis is met de instrumentkabel.
• Gebruik een originele AC-adapter (ZOOM AD-16).

Er kan geen effect worden geselecteerd

• "MAX EFFECTS. DELETE ONE." (MAX. EFFECTEN. VERWIJDER EEN.) verschijnt op het scherm wanneer u probeert een effect toe te voegen dat de maximale combinatielimiet overschrijdt.
Verwijder één effect voordat u een ander toevoegt.
