ZOOM H6essential Handleiding

De XY-microfooncapsule bevestigen (XYH-6e)

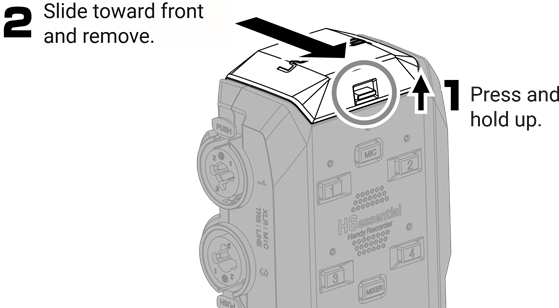

De afdekking van de microfooncapsuleconnector verwijderen

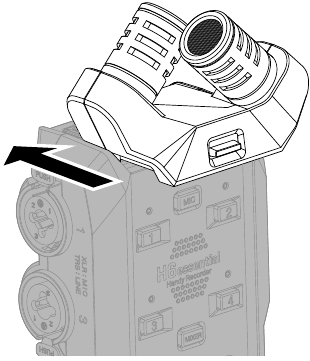

De XY-microfooncapsule bevestigen (XYH-6e)

Bevestig door te schuiven totdat een klikgeluid hoorbaar is.

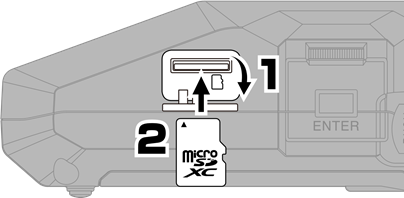

microSD-kaarten plaatsen

Ondersteunde opnamemedia:
microSDHC: 4 GB – 32 GB
microSDXC: 64 GB – 1 TB

We raden aan om microSD-kaarten te gebruiken waarvan is bevestigd dat ze met dit product werken. Zie de ZOOM-website (zoomcorp.com) voor informatie over microSD-kaarten waarvan is bevestigd dat ze met dit apparaat werken.

• Schakel altijd de stroom uit voordat u een microSD-kaart plaatst of verwijdert.
• Om een microSD-kaart te verwijderen, duwt u deze verder in de sleuf en trekt u deze er vervolgens uit.

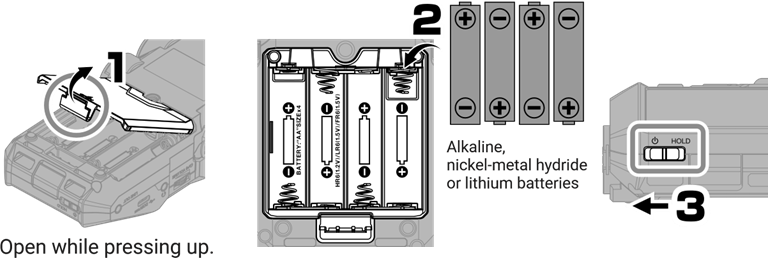

De stroom inschakelen

Stroom kan ook worden geleverd via de USB-poort (Type-C) door een in de handel verkrijgbare draagbare batterij of een speciale AC-adapter (AD-17) aan te sluiten.

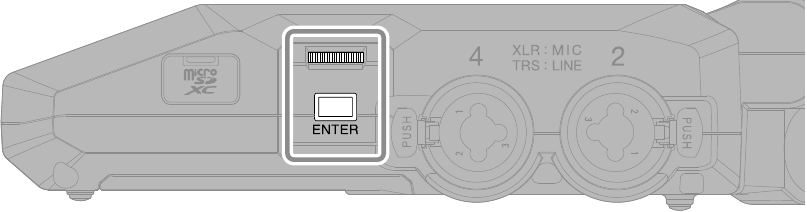

Instellingen maken wanneer het apparaat voor het eerst wordt ingeschakeld

Gebruik (selecteren) en (bevestigen/uitvoeren) volgens het scherm.

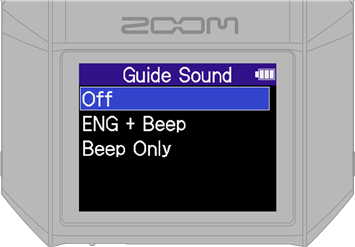

Toegankelijkheidsinstelling

Er is een functie opgenomen die audiogeleiding en pieptonen kan inschakelen om het gebruik door mensen met een visuele beperking te ondersteunen.

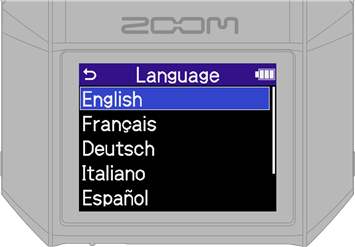

Taalinstelling

Druk op om terug te keren naar het vorige scherm.

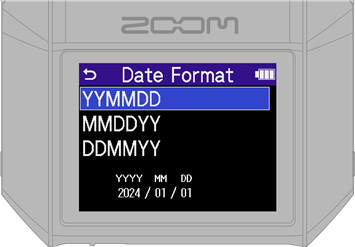

Datumformaat instellen

Het jaar, de maand en de dag worden in de hier ingestelde volgorde in opnamebestandsnamen gebruikt.

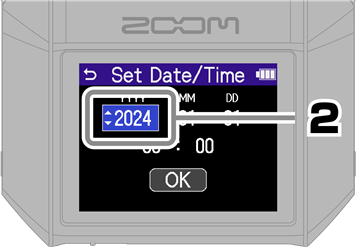

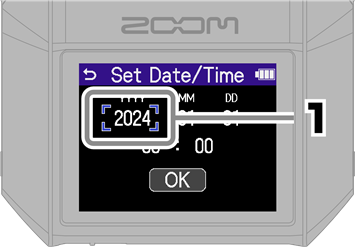

Datum- en tijdinstellingen

• Selecteer een instellingsitem en bevestig.

• Wijzig de waarde en bevestig.

• Nadat u alle items hebt ingesteld, selecteert u "OK" om het instellen van de datum en tijd te voltooien.

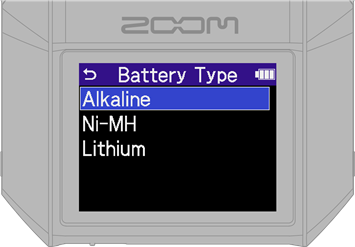

Batterijtype-instelling

We raden aan om SD-kaarttests uit te voeren op microSD-kaarten nadat u ze nieuw hebt gekocht of ze met een ander apparaat hebt gebruikt.

Nadat de instellingen zijn voltooid, wordt het startscherm geopend.

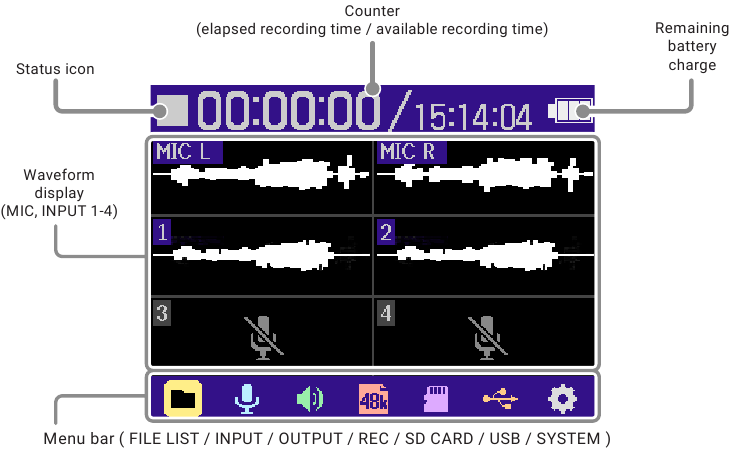

Overzicht startscherm

Voorbereiden om op te nemen met de XY-microfoon

Tracks inschakelen

De indicator licht rood op, wat aangeeft dat deze klaar is om op te nemen.

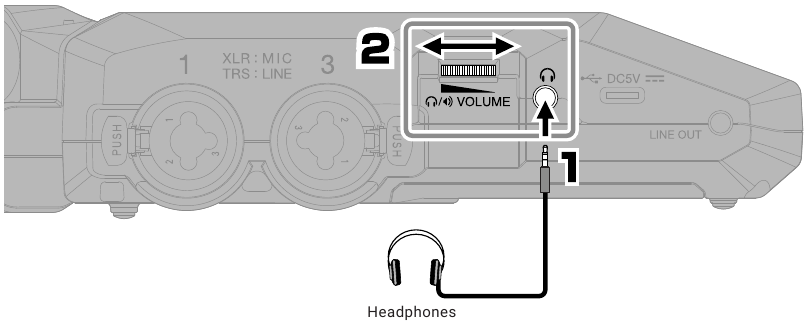

Een hoofdtelefoon aansluiten en het volume aanpassen

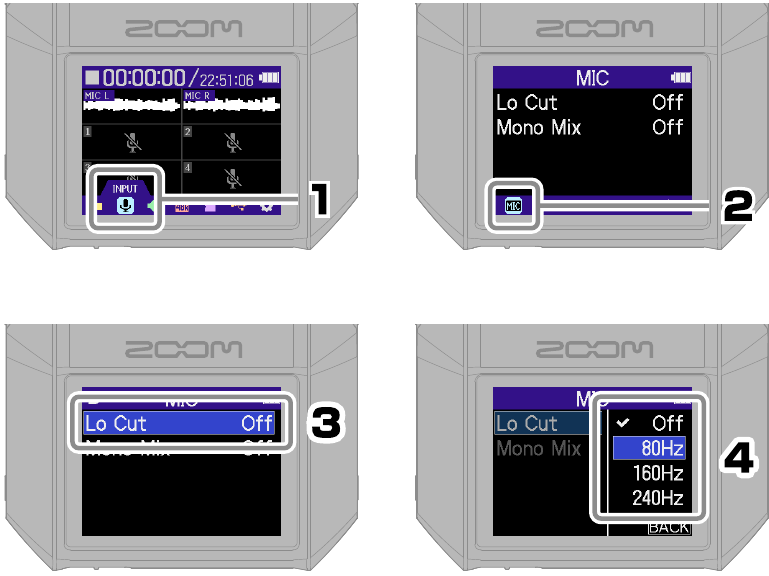

Ruisonderdrukking van wind en plopgeluiden

kan worden ingedrukt om snel terug te keren naar het startscherm (vanuit de meeste schermen).

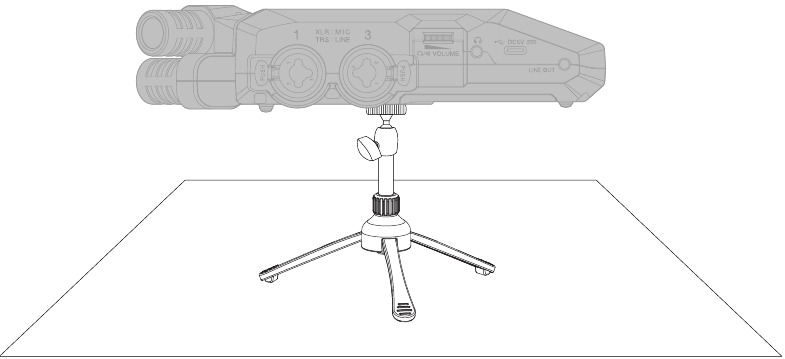

Tip om de geluidskwaliteit van de opname te verbeteren

Als de H6essential direct op een tafel wordt geplaatst, kan gereflecteerd geluid de opname verstoren en de helderheid verminderen. We raden aan om bijvoorbeeld een statief te gebruiken om deze van de tafel te verwijderen. Het plaatsen van bijvoorbeeld een zakdoek kan ook effectief zijn om geluid dat door een tafel wordt gereflecteerd te verminderen.

Voorbereiden om op te nemen met ingangen 1–4

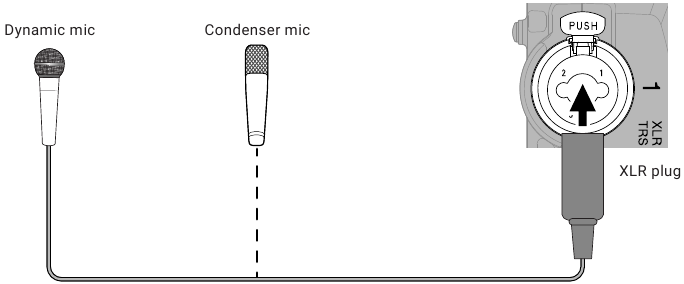

Dynamische/condensatormicrofoons aansluiten

Schakel fantoomvoeding in voor ingangen waarop condensatormicrofoons zijn aangesloten.

Wanneer u een XLR-stekker loskoppelt, trekt u eraan terwijl u op op de connector drukt.

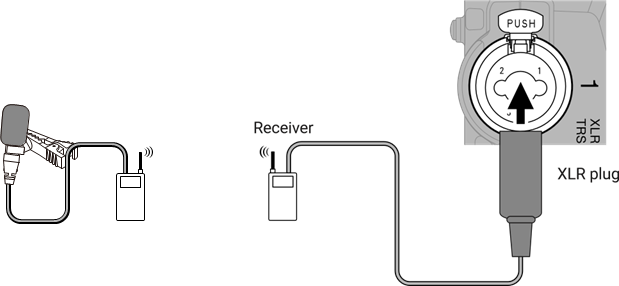

Draadloze microfoons aansluiten

Als de uitgang van de ontvanger een stereo-mini is, gebruikt u een adapter voor XLR-conversie.

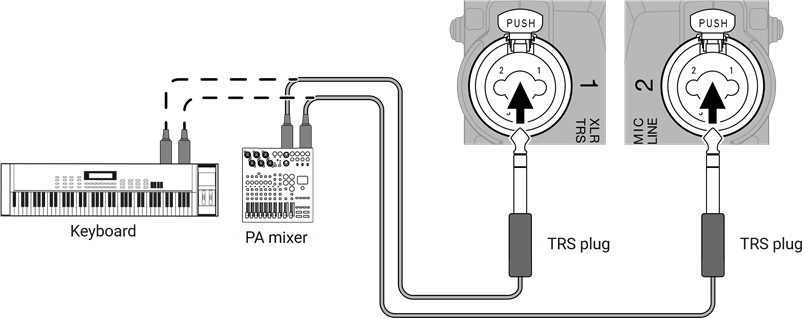

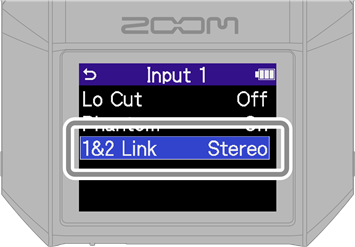

Mixers en andere apparatuur op lijnniveau aansluiten

Gebruik een kabel of adapter zodat een TRS-stekker wordt gebruikt om verbinding te maken met de H6essential.

Wanneer stereogelinkt, worden tracks opgenomen als een stereobestand met de oneven track op L en de even track op R.

De monitoringmix aanpassen

Selecteer een track en bevestig.

Pas de monitoringbalans aan en bevestig.
Druk op om terug te keren naar het startscherm.

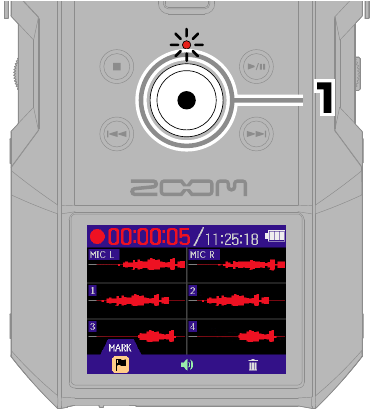

Opname

1. De indicator licht rood op en de opname start.

2. Dit beëindigt de opname.


Schuif naar HOLD tijdens de opname om een verkeerde bediening te voorkomen.

Het opnamescherm gebruiken

MARK	Hiermee voegt u een markering toe om tijdens het afspelen te kunnen cueën.
OUTPUT	Gebruik dit om het niveau van de lijnuitgang in te stellen.
TRASH	Dit stopt de opname en verplaatst het bestand naar de prullenbak.

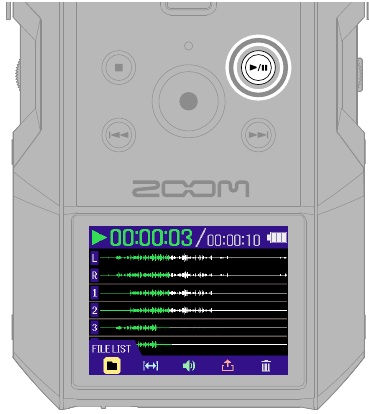

Opnamen afspelen

Dit start het afspelen.

Het afspeelscherm gebruiken

FILE LIST	Dit opent het FILE LIST-scherm.
AB REPEAT	Gebruik dit voor het herhaaldelijk afspelen van een gespecificeerd bereik (A–B).
OUTPUT	Gebruik dit om het niveau van de lijnuitgang in te stellen. Gebruik dit ook om de audio te normaliseren en de afspeelsnelheid in te stellen.
EXPORT	Gebruik dit om bestanden te converteren en exporteren.
TRASH	Dit verplaatst het bestand naar de prullenbak.

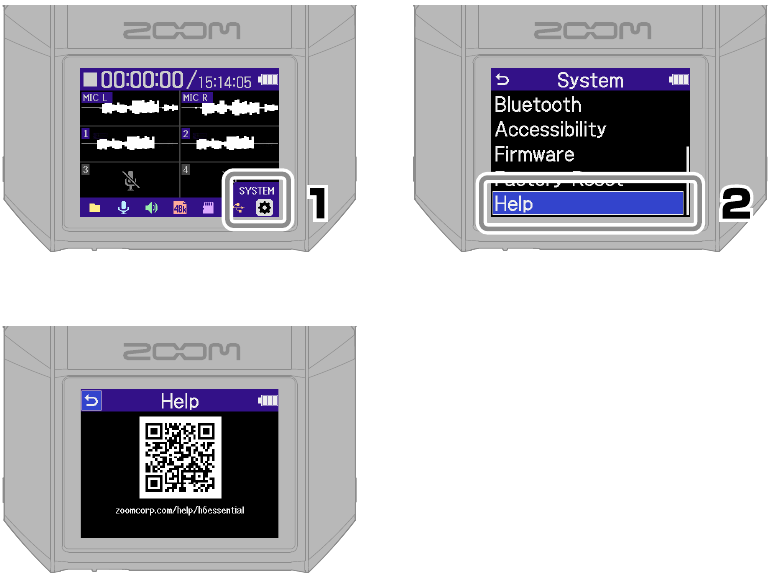

Online hulp openen (2D-code)

Selecteer Help (Help) in het SYSTEM-menu om een 2D-code weer te geven.
Scan deze met een smartphone om gedetailleerde documenten over het product te openen.

zoomcorp.com/help/h6essential

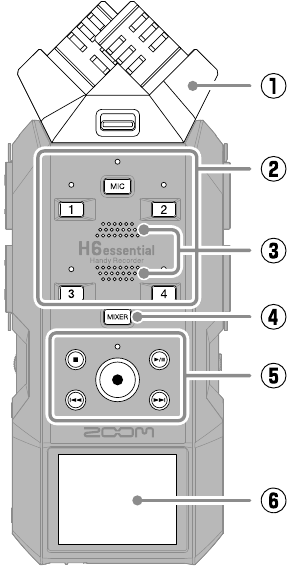

Functies van onderdelen

Bovenkant

Mic-capsule (XY-mic)
Deze stereomic heeft twee kruisende directionele mics. Deze mic kan driedimensionaal geluid opnemen met een natuurlijke diepte en breedte.

Track-knoppen/Statusindicator
Druk op een track-knop, waardoor de statusindicator rood oplicht, om die track in te schakelen voor opname.

Luidspreker
Hier wordt geluid uitgevoerd tijdens het afspelen van bestanden.

MIXER-knop
Hiermee opent u het Mixer-scherm.

Transportknoppen
STOP-knop: Dit stopt de opname of het afspelen.
PLAY/PAUSE-knop: Dit start/pauzeert het afspelen van opgenomen bestanden.
REC-knop/Indicator: Dit start de opname. De indicator licht op tijdens de opname.
REW-knop: Dit springt naar het vorige bestand. Houd dit ingedrukt om achteruit te zoeken.
FF-knop: Dit springt naar het volgende bestand. Houd dit ingedrukt om vooruit te zoeken.

Scherm
Hierop wordt verschillende soorten informatie weergegeven.

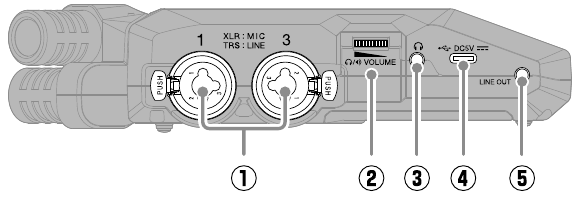

Linkerkant

INPUT 1, INPUT 3-aansluitingen
Sluit hier mics en instrumenten op aan. Deze ondersteunen XLR- en 1/4-inch telefoonstekkers (TRS).

VOLUME-draaiknop
Gebruik dit om de volume-uitvoer van de luidspreker en hoofdtelefoon aan te passen.

Hoofdtelefoonaansluiting
Dit kan geluid naar een hoofdtelefoon uitvoeren.

USB-poort (Type-C)
Sluit dit aan op een computer, smartphone of tablet om functies voor bestandsoverdracht en audio-interface te gebruiken.
Dit ondersteunt de werking op USB-busvoeding.
Gebruik een USB-kabel die gegevensoverdracht ondersteunt.

LINE OUT-aansluiting
Dit voert geluid uit naar een aangesloten apparaat.

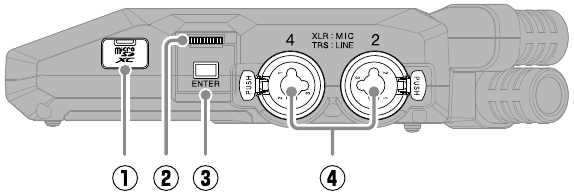

Rechterkant

microSD-kaartsleuf
Plaats hier een microSD-kaart.

Selectiedraaiknop
Gebruik dit om menu-items te selecteren.

ENTER-knop
Druk hierop om menu-items te bevestigen.

INPUT 2, INPUT 4-aansluitingen
Sluit hier mics en instrumenten op aan. Deze ondersteunen XLR- en 1/4-inch telefoonstekkers (TRS).

Voorkant

POWER/HOLD-schakelaar
Gebruik dit om de stroom in/uit te schakelen en om de knopbediening uit te schakelen.

REMOTE-aansluiting
Sluit hier een ZOOM BTA-1 of een andere speciale adapter aan.
Dit maakt het gebruik van de H6essential Control smartphone-/tablet-app mogelijk om de H6essential draadloos te bedienen.

Onderkant

Schroefdraad voor statief
Gebruik dit bij het aansluiten van een statief.

Batterijklep
Open dit bij het plaatsen en verwijderen van AA-batterijen.

Probleemoplossing

Er komt geen geluid uit of het volume is erg laag

• Controleer de hoofdtelefoon- en LINE OUT-aansluitingen.
• Controleer of het volume van de hoofdtelefoon en het niveau van de lijnuitgang niet te laag staan.
• Controleer de richting van de microfoon of de volume-instellingen van de aangesloten apparatuur.
• Controleer de mixerinstellingen.

Het afgeluisterde geluid is vervormd

• Gebruik om het volume aan te passen.

"MIC INPUT OVERLOAD!" of "INPUT 1 (2/3/4) OVERLOAD!" verschijnt

• Het ingangsgeluid is te luid. Vergroot de afstand tussen de microfoon en de geluidsbron.
• Wind kan ook luide geluiden veroorzaken. We raden aan om de Lo Cut-instelling te gebruiken om ruis te verminderen als er bijvoorbeeld buiten of wanneer een microfoon zich in de buurt van de mond van een spreker bevindt, direct op een microfoon wordt geblazen.

Opnemen is niet mogelijk

• Controleer of er voldoende ruimte op de microSD-kaart is.
• Controleer of er een microSD-kaart correct in de kaartsleuf is geplaatst.

Het opgenomen geluid valt weg

• Test de microSD-kaart. Zie de gebruiksaanwijzing voor meer informatie.
• Gebruik de H6essential om de microSD-kaart te formatteren.
• We raden aan om microSD-kaarten te gebruiken waarvan is bevestigd dat ze met dit product werken. Zie de ZOOM-website (zoomcorp.com) voor informatie over microSD-kaarten waarvan is bevestigd dat ze met dit apparaat werken.

Niet herkend door computer wanneer aangesloten

• Gebruik een USB-kabel die gegevensoverdracht ondersteunt.

Datum en tijd worden regelmatig opnieuw ingesteld

• Als er gedurende lange tijd geen stroom wordt geleverd door een AC-adapter of batterijen, worden de datum- en tijdinstellingen opnieuw ingesteld.
  Als het scherm Datum/tijd instellen verschijnt tijdens het opstarten, stel ze dan opnieuw in.

Bediening is niet mogelijk

• Controleer of niet is ingesteld op HOLD.
