ZOOM MS-70CDR+ Handleiding

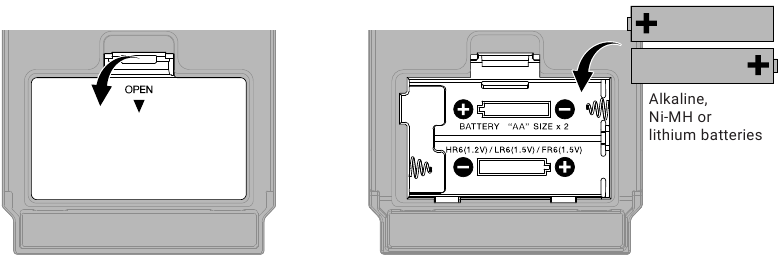

Batterijen plaatsen

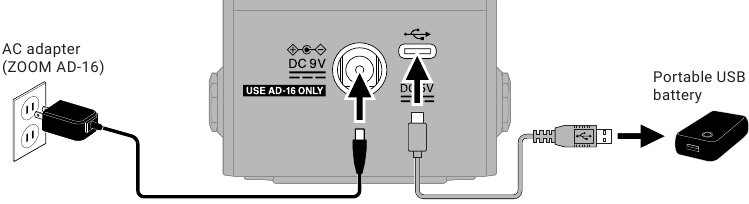

Een speciale AC-adapter (ZOOM AD-16) of een in de handel verkrijgbare draagbare USB-batterij kan ook worden gebruikt.

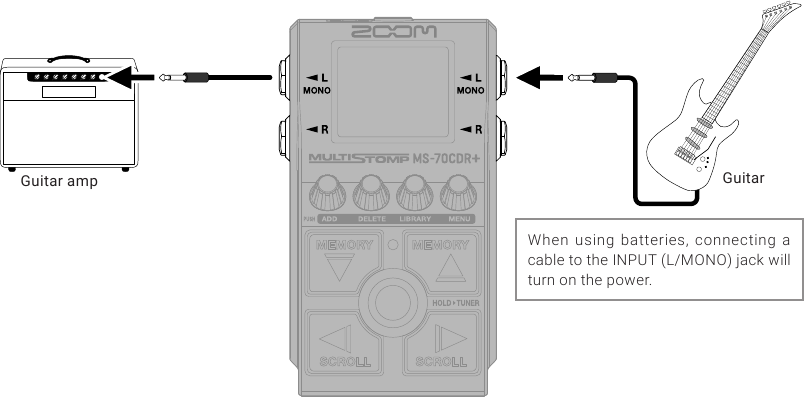

Apparatuur aansluiten en inschakelen

Effecten in-/uitschakelen

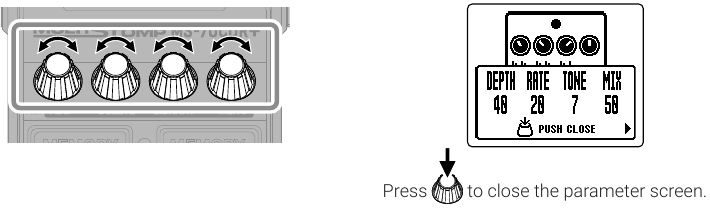

Effecten aanpassen

Wanneer parameters op meerdere pagina's staan, worden ▶ / ◀ weergegeven.

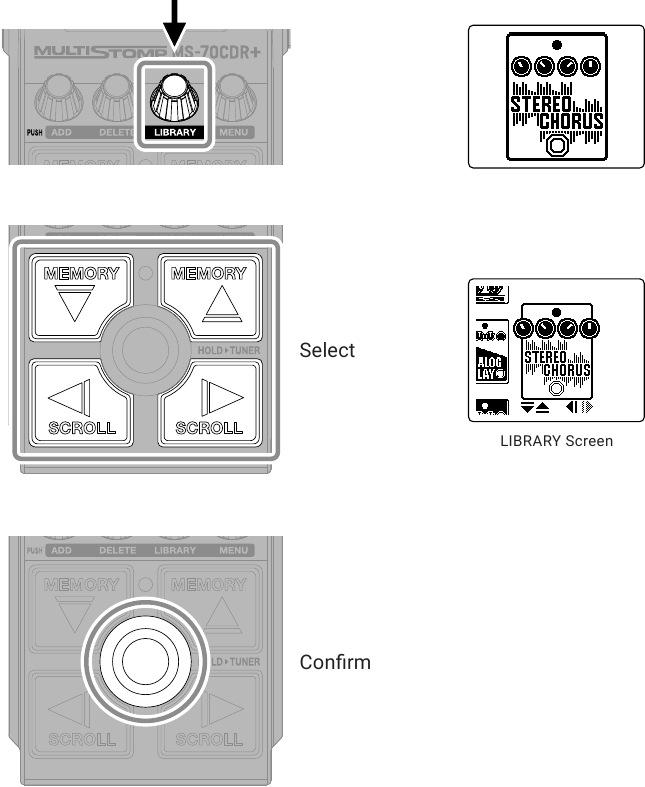

Effecten vervangen

De MS-70CDR+ kan tot 6 effecten combineren, maar het onderstaande bericht verschijnt als de verwerkingskracht wordt overschreden. Wijzig een van de effecten om deze toestand te beëindigen.

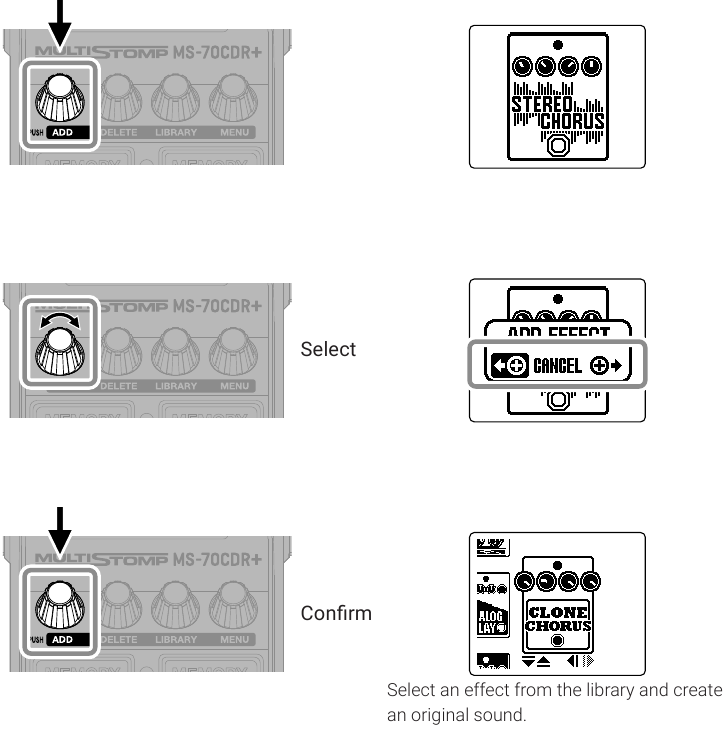

Effecten toevoegen

Er kunnen maximaal 6 effecten vrij worden gecombineerd met de MS-70CDR+. Het volgende bericht verschijnt wanneer u probeert een effect toe te voegen dat de maximale combinatie-limiet overschrijdt.
Verwijder een effect voordat u er nog een toevoegt.

De weergegeven effectpositie wijzigen

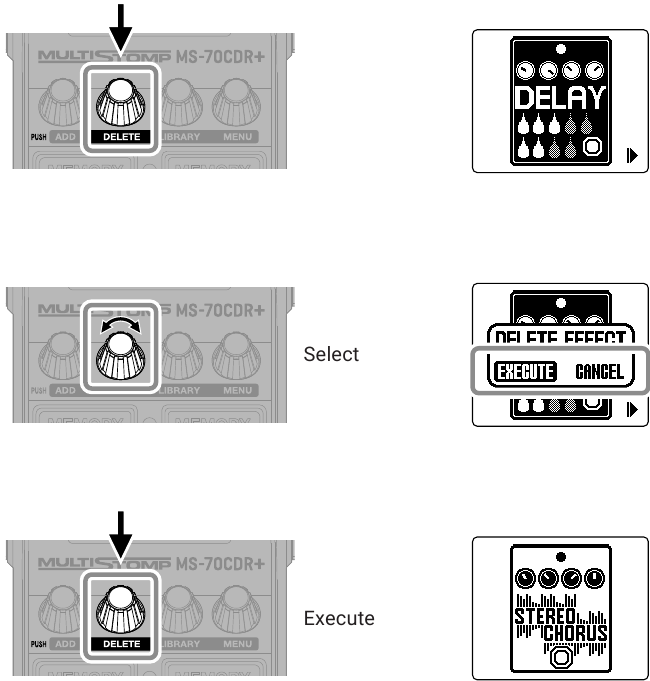

Effecten verwijderen

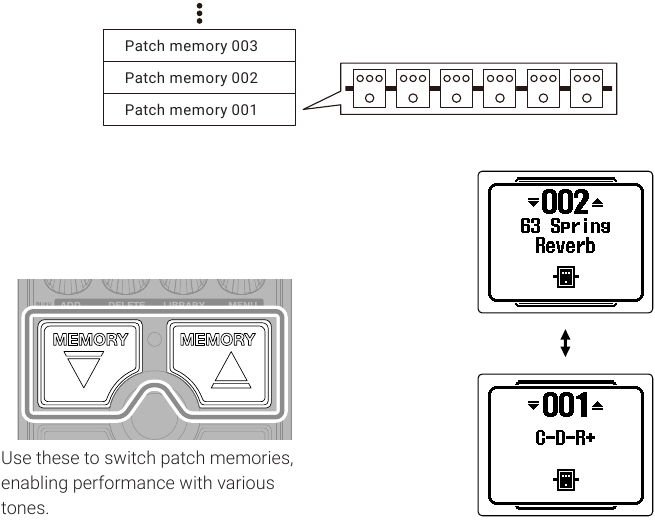

Patchgeheugens schakelen

Patchgeheugens slaan effect aan/uit-standen en parameterinstellingwaarden op. MS-70CDR+ effecten worden opgeslagen en opgeroepen in eenheden van patchgeheugens. Er kunnen maximaal 6 effecten worden gebruikt in één patchgeheugen.

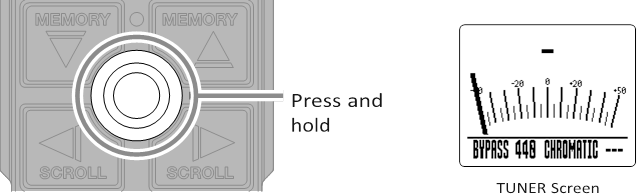

De tuner gebruiken

De tuner kan niet worden gebruikt wanneer het geselecteerde effect een speciale functie heeft toegewezen, bijvoorbeeld effecten die alleen aan zijn terwijl de voetschakelaar wordt ingedrukt.

• Speel een open snaar en pas de toonhoogte aan om hem te stemmen.
• De dichtstbijzijnde nootnaam en toonhoogte-ontstemming worden weergegeven.

• ▶◀ verschijnt wanneer de toonhoogte juist is.


Gebruik om de tunerinstellingen te wijzigen.

Uitgangsgeluid	BYPASS / MUTE
Standaard toonhoogte	430 Hz – 450 Hz
Tunertype	Het gewenste tunertype kan worden geselecteerd.
Vlakke stemming	Alle snaren kunnen vlak worden gestemd vanaf een gewone stemming met 1 ( 1), 2 ( 2) of 3 ( 3) halve tonen.

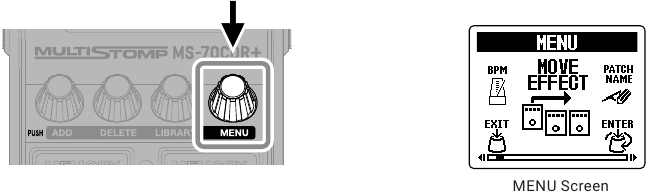

Het MENU gebruiken

	De BPM, die wordt gebruikt voor de temposynchronisatie van bijvoorbeeld de vertragingstijd, kan afzonderlijk worden ingesteld voor elk patchgeheugen.		Het uitgangsgeluid op het LIBRARY-scherm (bij het wijzigen van effecten) kan worden ingesteld op alleen het geselecteerde effect of het volledige patchgeheugen.
	Wijzig de effectvolgorde.		Stel het kanaal in dat wordt gebruikt om USB MIDI te ontvangen.
	Wijzig de naam van het patchgeheugen.		Stel het type batterijen in.
	Hiermee herstelt u een gewijzigd patchgeheugen naar de status waarin het zich bevond onmiddellijk na selectie of naar de fabrieksinstellingen.		Stel de helderheid van de achtergrondverlichting in.
	Kopieer een patchgeheugen en sla het op een andere locatie op.		Pas het beeldschermcontrast aan.
	Maak een nieuw patchgeheugen.		Schakel de ECO-modus in/uit.
	Verwijder een patchgeheugen.		Herstel de fabrieksinstellingen.
	Pas het algehele volume aan.		Controleer de firmwareversies.
	Schakel de functie voor automatisch opslaan in/uit.		Gebruik een smartphone om een 2D-code te scannen en toegang te krijgen tot gedetailleerde documenten met betrekking tot het product.
	Schakel de preselectiefunctie in/uit.

Raadpleeg de bedieningshandleiding voor gedetailleerde informatie over alle functies.

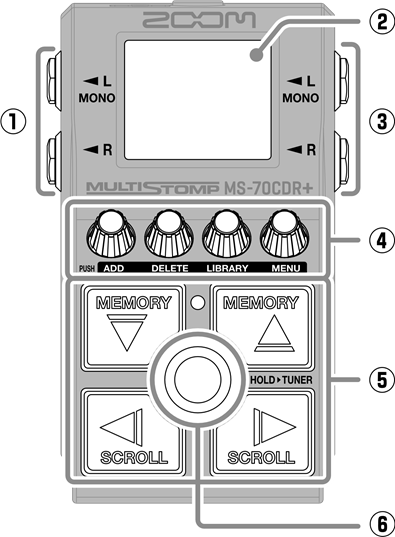

Functies van onderdelen

Bovenkant

Uitgangsjacks
Sluit hier een gitaarversterker of ander effect aan.

Beeldscherm
Hierop worden het geselecteerde patchgeheugen en de effecten ervan weergegeven, samen met hun parameterinstellingwaarden en andere informatie.

Ingangsjack
Sluit hier een gitaar aan.

Parameterknoppen
Gebruik deze om effectparameters aan te passen en verschillende instellingen te maken.

Richtingknoppen
Gebruik deze bijvoorbeeld om patchgeheugens en effecten te selecteren. Ze kunnen met de voet worden bediend.

Voetschakelaar
Hiermee schakelt u het effect in/uit.
Houd deze ingedrukt om naar de tuner te schakelen.

Onderkant

Batterijklep
Open dit bij het plaatsen of verwijderen van AA-batterijen.

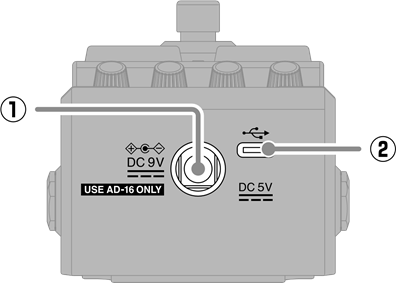

Achterkant

DC 9V AC-adapteraansluiting
Sluit hier de speciale AC-adapter (ZOOM AD-16) aan.

USB (Type-C) poort
Gebruik dit om verbinding te maken met een computer of een iOS/iPadOS-apparaat. Dit ondersteunt werking op USB-busvoeding.

Probleemoplossing

Het apparaat schakelt niet in

• Controleer de aansluitingen.
• Sluit, als u batterijen gebruikt, een kabel aan op de INPUT (L/MONO)-jack.

Er is geen geluid of de uitvoer is erg zacht

• Controleer de aansluitingen.
• Pas de niveaus van de effecten aan.
• Pas het uitgangsvolume aan.
• Controleer of de tuneruitgang niet is ingesteld op "MUTE".

Er is veel ruis

• Controleer of er niets mis is met de instrumentkabel.
• Gebruik een originele AC-adapter (ZOOM AD-16).

Een effect kan niet worden geselecteerd

• Als de effectverwerkingskracht wordt overschreden, verschijnt "PROCESS OVERFLOW" (VERWERKING OVERSTROOMD) op het display. Wanneer "PROCESS OVERFLOW" (VERWERKING OVERSTROOMD) verschijnt voor een effect, wordt dit omzeild.
• "MAX EFFECTS. DELETE ONE." (MAXIMALE EFFECTEN. VERWIJDER ER EEN.) verschijnt op het display wanneer u probeert een effect toe te voegen dat de maximale combinatie-limiet zou overschrijden.
  Verwijder een effect voordat u er nog een toevoegt.
