ZOOM EXH-6e Handleiding
Functies
- Capsule die 2 vergrendelbare XLR/TRS-ingangsbussen aan de recorder toevoegt
- Aanpassing van de ingangsversterking is niet nodig en apparatuur variërend van microfoons tot apparaten op lijnniveau kan worden aangesloten
- Fantoomvoeding wordt ondersteund en condensatormicrofoons kunnen worden gebruikt
- MIC/LINE stereo mini-ingangsbuss ook ingebouwd (ondersteunt plug-in power)

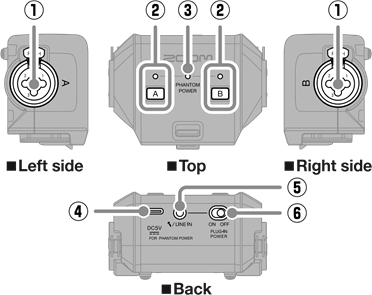

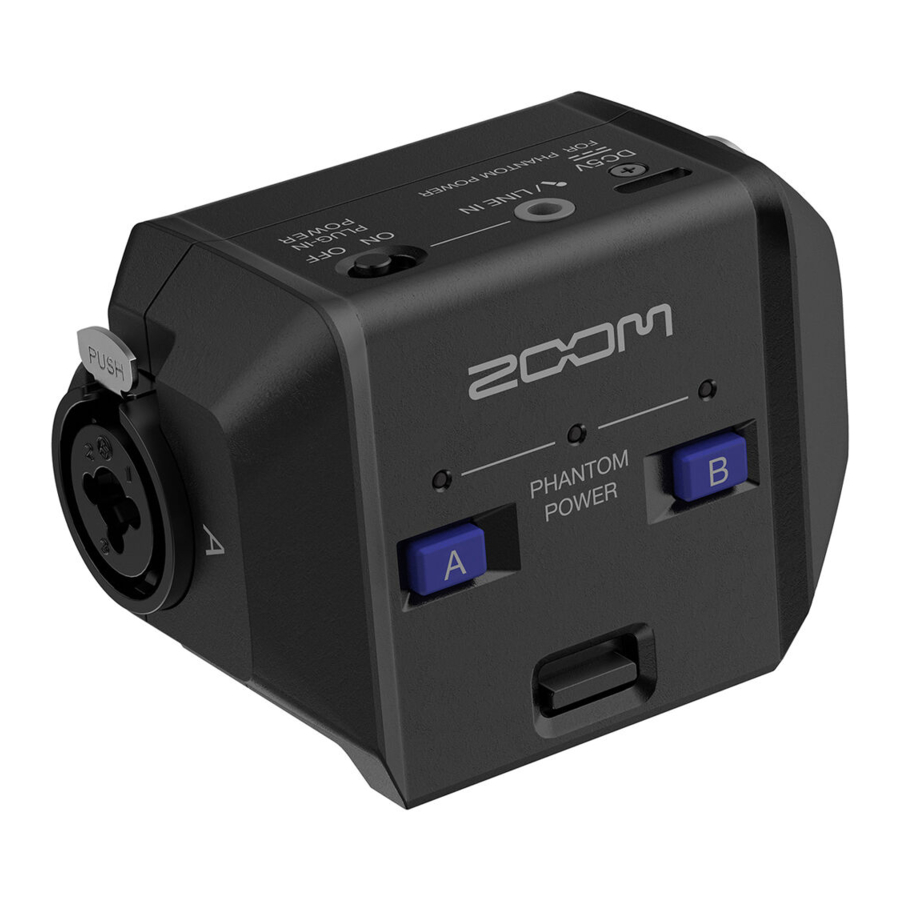

Functies van onderdelen
INPUT A/B-bussen
Gebruik de XLR-stekkers bij het aansluiten van apparaten op microfoonniveau.
Gebruik de TRS-stekkers bij het aansluiten van apparaten op lijnniveau.
Wanneer u een XLR-stekker loskoppelt, trekt u eraan terwijl u op de ontgrendelingsknop drukt.
INPUT A- en B-knoppen en statusindicatoren
Druk op een INPUT A/B-knop, waardoor de statusindicator oplicht, om die ingangsbuss in te schakelen. (Fantoomvoeding wordt geleverd als er stroom is aangesloten op de USB-poort.) Raadpleeg de bedieningshandleiding van de recorder voor meer informatie.
PHANTOM POWER-indicator
Deze gaat branden wanneer er stroom is aangesloten op de USB-poort en er fantoomvoeding kan worden geleverd.
USB-poort (Type-C)
Door hier een draagbare batterij of AC-adapter aan te sluiten, kan fantoomvoeding worden geleverd via de INPUT A- en B XLR-bussen.
MIC/LINE IN-buss (stereo mini)
Andere microfoons en apparaten kunnen hier worden aangesloten.
Dit ondersteunt ook microfoons die plug-in power gebruiken.
PLUG-IN POWER AAN/UIT-schakelaar
Zet deze op AAN wanneer u een microfoon aansluit die plug-in power nodig heeft op de MIC/LINE-buss.

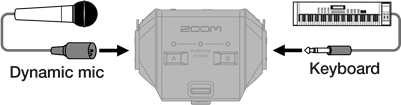

Aansluitvoorbeeld
Gebruik een externe voeding bij het aansluiten van condensatormicrofoons en andere apparaten die fantoomvoeding nodig hebben.
Lever geen fantoomvoeding aan apparaten die er niet mee compatibel zijn. Dit kan het apparaat beschadigen.
Specificaties
- INPUT A/B-bussen
Connectoren: XLR/TRS combo-bussen (XLR: 2 HOT, TRS: TIP HOT)
Ingangsversterking: aanpassing niet nodig
Ingangsimpedantie: 3,8 kΩ of hoger (MIC) / 39 kΩ of hoger (LINE)
Maximaal ingangsniveau: −4 dBu (MIC) / +16 dBu (LINE)
Fantoomvoeding: +48 V, maximaal 10 mA per kanaal
Equivalent ingangsruis: −120 dBu of minder (IHF-A) bij 150Ω-ingang - MIC/LINE-buss
Connector: stereo mini-buss
Ingangsversterking: aanpassing niet nodig
Ingangsimpedantie: 2 kΩ of hoger - Afmetingen
78,1 mm (B) × 56,7 mm (D) × 43,9 mm (H) - Gewicht
96 gram
Controleer voordat u deze recorder gebruikt de firmwareversie en update deze indien nodig.
De nieuwste updatebestanden zijn te vinden op de ZOOM website (zoomcorp.com/help/exh-6e).
Voor details, zie de gids voor firmware-updates.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download ZOOM EXH-6e Handleiding
