ZOOM MS-200D+ Handleiding

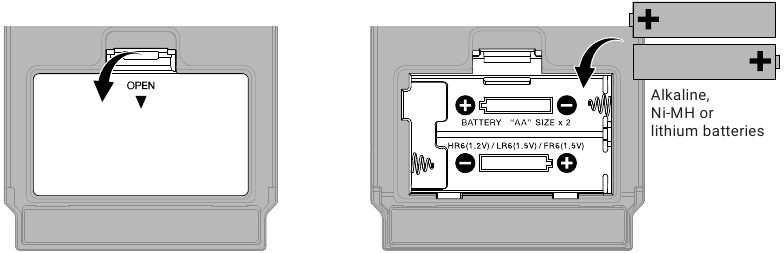

Batterijen plaatsen

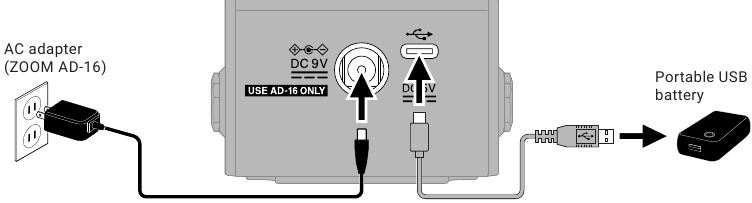

Er kan ook een speciale AC-adapter (ZOOM AD-16) of een in de handel verkrijgbare draagbare USB-batterij worden gebruikt.

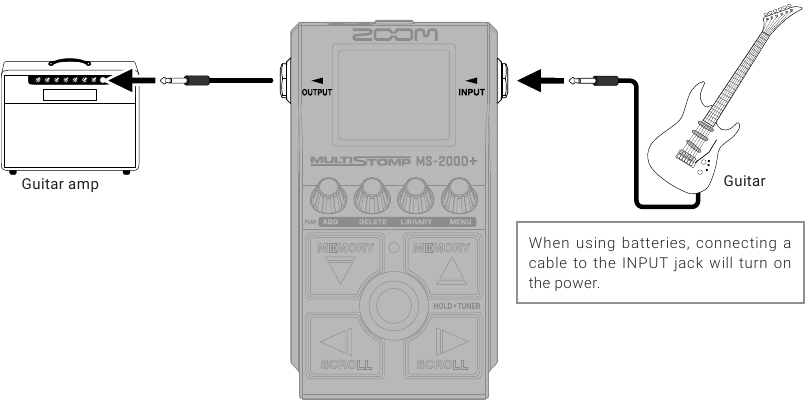

Apparatuur aansluiten en de stroom inschakelen

Effecten in-/uitschakelen

Effecten aanpassen

Druk op om het parameterscherm te sluiten.

Wanneer parameters op meerdere pagina's staan, wordt weergegeven.

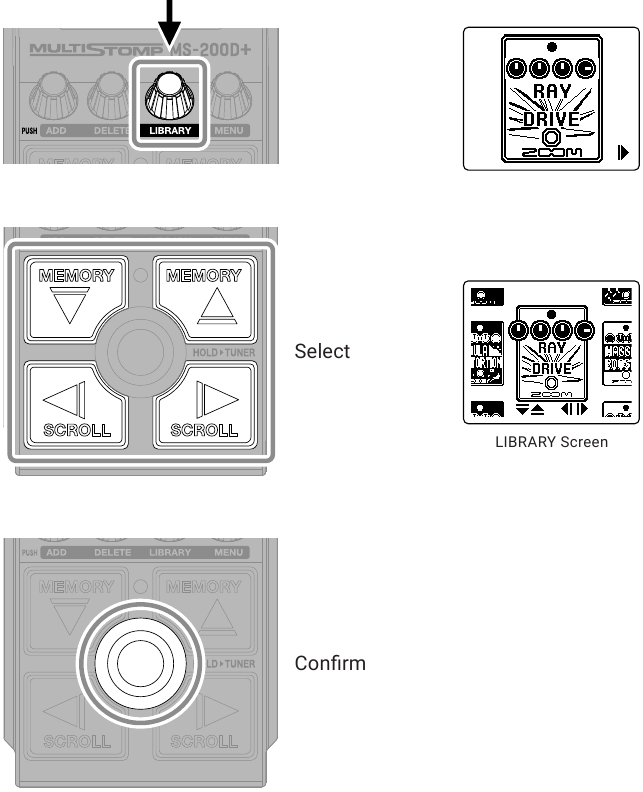

Effecten vervangen

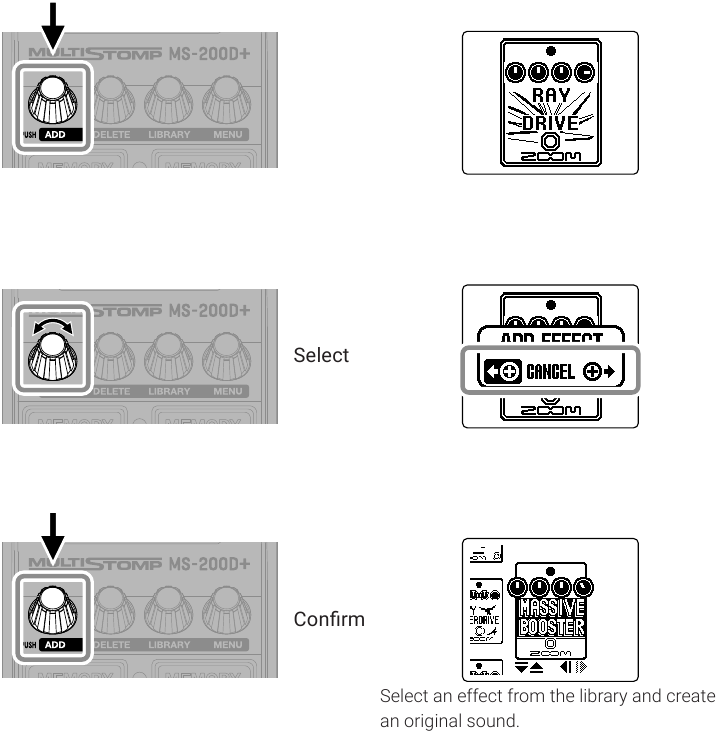

Effecten toevoegen

Er kunnen maximaal 2 effecten vrij worden gecombineerd met behulp van de MS-200D+.
Het volgende bericht verschijnt wanneer u een effect probeert toe te voegen dat de maximale combinatielimiet overschrijdt.
Verwijder een effect voordat u er nog een toevoegt.

De weergegeven effectpositie wijzigen

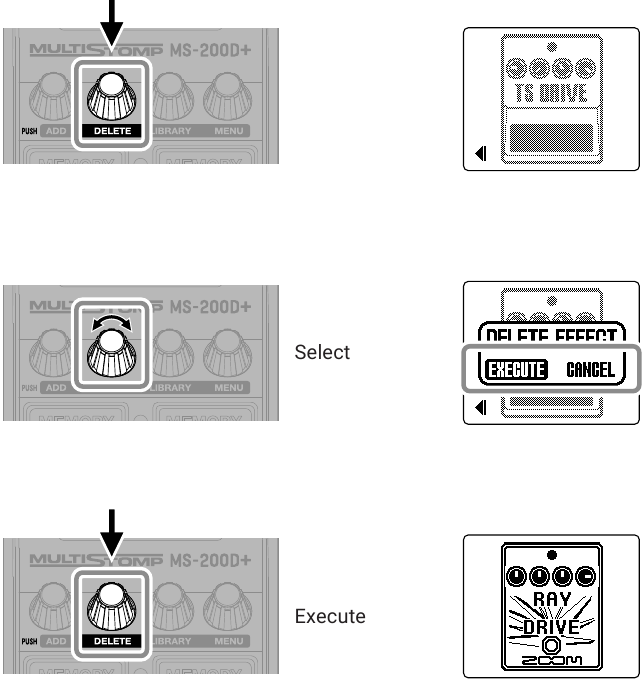

Effecten verwijderen

Patch-geheugens wisselen

Patch-geheugens slaan de aan/uit-status van effecten en parameterinstellingswaarden op. MS-200D+-effecten worden opgeslagen en opgeroepen in eenheden van patch-geheugens. Er kunnen maximaal 2 effecten in één patch-geheugen worden gebruikt.

Gebruik deze om te schakelen tussen patch-geheugens, waardoor prestaties met verschillende tonen mogelijk zijn.

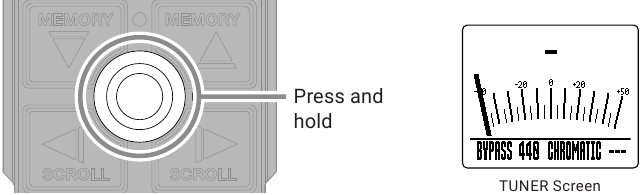

De tuner gebruiken

De tuner kan niet worden gebruikt als het geselecteerde effect een speciale functie heeft toegewezen, bijvoorbeeld effecten die alleen aan zijn terwijl de voetschakelaar wordt ingedrukt.

• Speel een open snaar en pas de toonhoogte aan om deze te stemmen.
• De dichtstbijzijnde nootnaam en de toonhoogteafwijking worden weergegeven.

• verschijnt wanneer de toonhoogte correct is.


Gebruik om de tunerinstellingen te wijzigen.

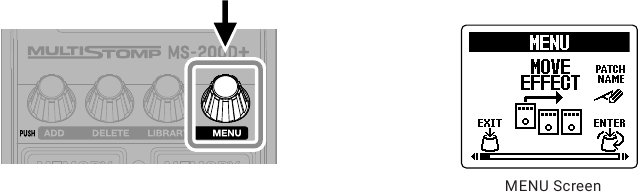

Het MENU gebruiken

	De effectvolgorde wijzigen.		De preselect-functie in-/uitschakelen.
	De patch-geheugennaam wijzigen.		Het uitgangsgeluid op het BIBLIOTHEEK-scherm (bij het wijzigen van effecten) kan worden ingesteld op alleen het geselecteerde effect of het hele patch-geheugen.
	Effectroutering wijzigen.		Het type batterijen instellen.
	De voetschakelaarfunctie instellen.		De helderheid van de achtergrondverlichting instellen.
	Hiermee herstelt u een gewijzigd patch-geheugen naar de staat waarin het zich bevond direct na selectie of naar de fabrieksinstellingen.		Het contrast van het scherm aanpassen.
	Een patch-geheugen kopiëren en opslaan op een andere locatie.		De ECO-modus in-/uitschakelen.
	Een nieuw patch-geheugen maken.		De fabrieksinstellingen herstellen.
	Een patch-geheugen verwijderen.		Firmwareversies controleren.
	Het algehele volume aanpassen.		Gebruik een smartphone om een 2D-code te scannen en toegang te krijgen tot gedetailleerde documenten met betrekking tot het product.
	De automatische opslagfunctie in-/uitschakelen.

Zie de bedieningshandleiding voor gedetailleerde informatie over alle functies.

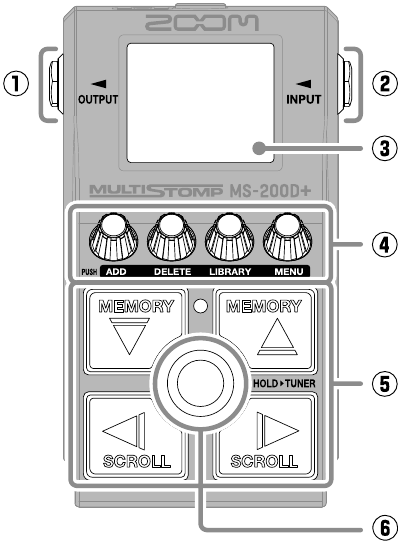

Functies van onderdelen

Bovenkant

1. Uitgangsaansluitingen
   Sluit hier een gitaarversterker of een ander effect aan.
2. Ingangsaansluiting
   Sluit hier een gitaar aan.
3. Display
   Hierop worden het geselecteerde patch-geheugen en de bijbehorende effecten weergegeven, samen met de parameterinstellingswaarden en andere informatie.
4. Parameterknoppen
   Gebruik deze om effectparameters aan te passen en diverse instellingen te maken.
5. Richtingknoppen
   Gebruik deze om bijvoorbeeld patch-geheugens en effecten te selecteren.
   Ze kunnen met de voet worden bediend.
6. Voetschakelaar
   Hiermee schakelt u het effect in/uit.
   Houd deze ingedrukt om over te schakelen naar de tuner.

Onderkant

1. Batterijklep
   Open deze bij het plaatsen of verwijderen van AA-batterijen.

Achterkant

1. DC 9V AC-adapteraansluiting
   Sluit hier de speciale AC-adapter (ZOOM AD-16) aan.
2. USB-poort (Type-C)
   Gebruik deze om verbinding te maken met een computer of een iOS/iPadOS-apparaat. Dit ondersteunt de werking via USB-busvoeding.

Probleemoplossing

Het apparaat wordt niet ingeschakeld

• Controleer de aansluitingen.
• Als u batterijen gebruikt, sluit dan een kabel aan op de INPUT-aansluiting.

Er is geen geluid of de uitvoer is erg zacht

• Controleer de aansluitingen.
• Pas de niveaus van de effecten aan.
• Pas het uitgangsvolume aan.
• Bevestig dat de tuneruitgang niet is ingesteld op "MUTE".

Er is veel lawaai

• Controleer of er niets mis is met de instrumentkabel.
• Gebruik een originele AC-adapter (ZOOM AD-16).

Er kan geen effect worden geselecteerd

• "MAX EFFECTEN. VERWIJDER ER EEN." verschijnt op het scherm wanneer u een effect probeert toe te voegen dat de maximale combinatielimiet overschrijdt. Verwijder een effect voordat u er nog een toevoegt.

ZOOM CORPORATION
4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan
zoomcorp.com
