ieGeek ZY-E1 Handleiding

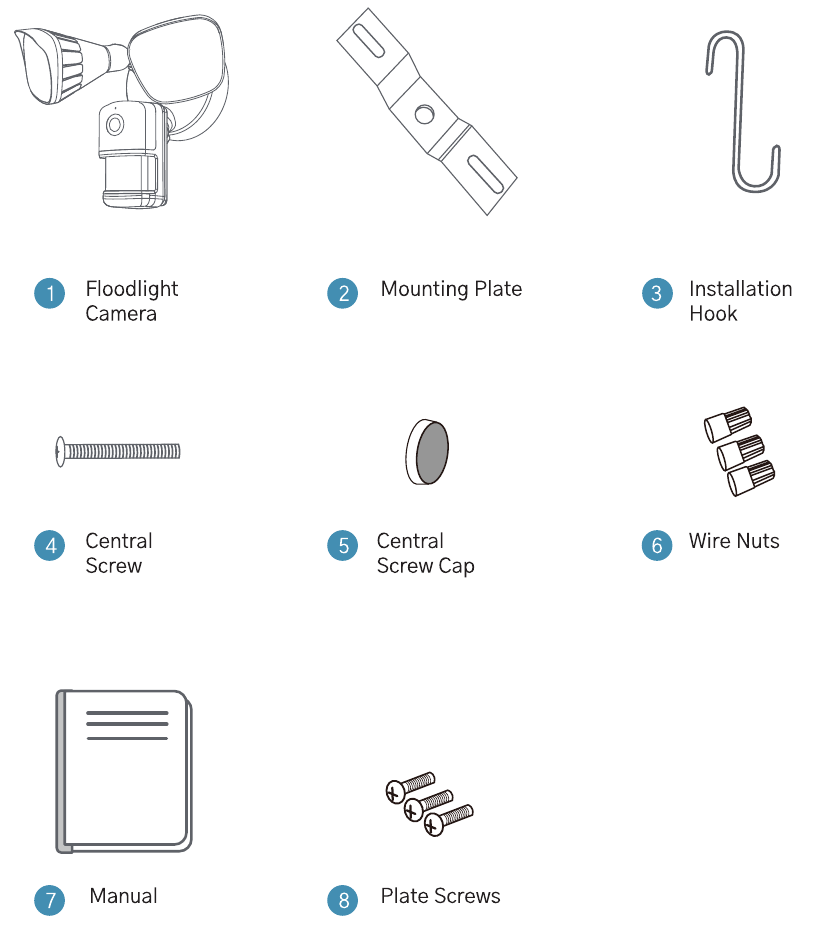

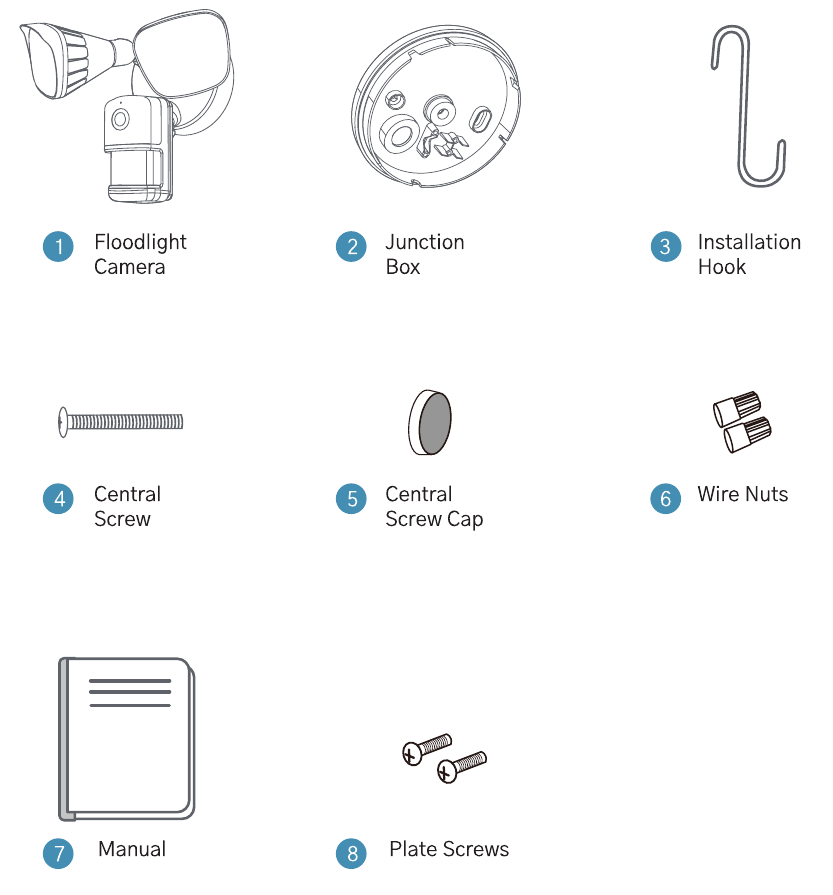

WAT ZIT ER IN DE DOOS

Amerikaanse versie

Europese versie

Opmerking: Om video van Floodlight Camera te streamen, moet u ervoor zorgen dat de wifi-signaalsterkte sterk is op de locatie waar u Floodlight Camera wilt installeren. Om het risico op schokken, letsel of overlijden te voorkomen, moet u altijd voorzichtig zijn bij het werken met elektriciteit. Vergeet niet om een professionele elektricien in te huren als u zich niet prettig voelt bij het werken met elektrische bedrading.

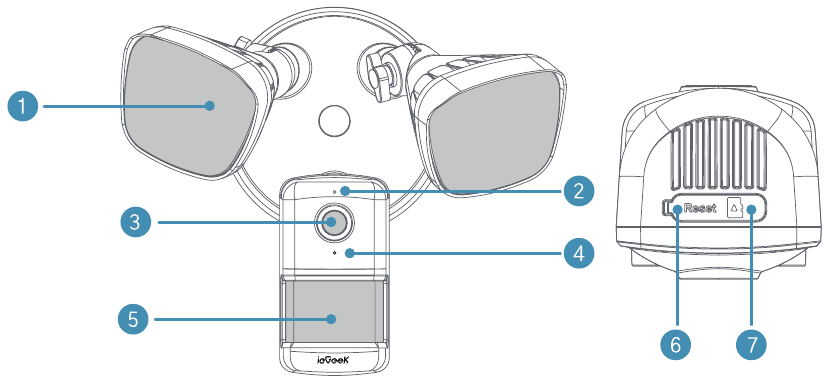

PRODUCTOMSCHRIJVING

1. Licht
2. Mic
3. Lens
4. Statuslampje

5. PIR
6. Resetknop
7. SD-kaartsleuf

Amerikaanse versie

Europese versie

INSTALLATIE EN BEDRADING

Floodlight Camera buiten monteren
Let op:

1. Zonder professionele begeleiding is het niet toegestaan om onderdelen van het product te demonteren of te vervangen. Deze handleiding is alleen ter referentie. Werken met elektriciteit is gevaarlijk, tenzij er passende veiligheidsmaatregelen worden genomen. We raden aan een erkende elektricien in te schakelen.
2. Zorg ervoor dat de Wi-Fi-signaalsterkte voldoende is op de positie waar de Floodlight Camera moet worden geïnstalleerd. Als het Wi—Fi-signaal op de locatie niet goed is, kan dit ertoe leiden dat de Floodlight Camera niet goed werkt. U kunt overwegen om de draadloze routers dichter bij de Floodlight Camera te plaatsen of een Wi—Fi-bereikvergroter te gebruiken.

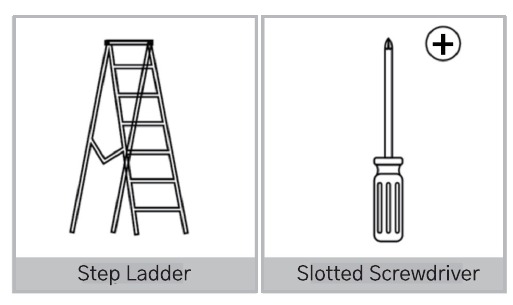

Benodigde gereedschappen:

VOORZORGSMAATREGELEN VÓÓR DE INSTALLATIE

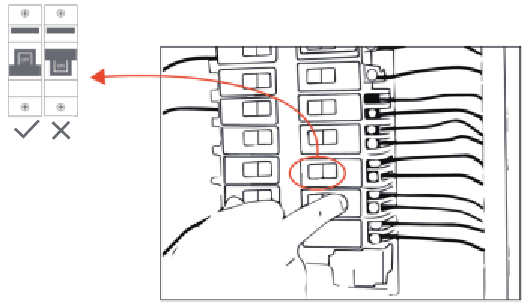

1. Schakel de stroomonderbreker in uw huis uit. Schakel de lichten AAN/UIT om er zeker van te zijn dat de elektriciteit in uw huis correct is uitgeschakeld.


   Risico op elektrische schokken!


Elektriciteit is gevaarlijk. De stroom moet worden uitgeschakeld voordat het product wordt geïnstalleerd.
Opmerking:

1. Zorg ervoor dat de voedingsspanning AC 100-240V is.
2. Geschikte aardingsvoorziening.
3. Sluit dit verlichtingsapparaat niet aan op een dimmer of timer.
4. Volg bij het installeren van bedrade verbindingen altijd de normen en standaarden.
5. Niet in de buurt van ontvlambare of brandbare oppervlakken installeren.

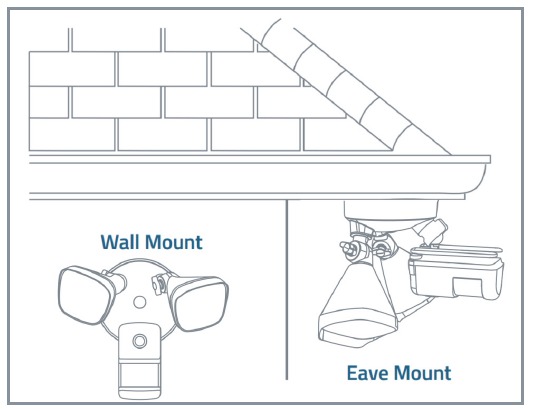

2. Twee installatiemethoden:
   De gebruiker kan de Floodlight Camera ondersteboven hangen of verticaal aan de muur installeren. Selecteer de installatiemethode die het beste past bij de positie van uw aansluitdoos.

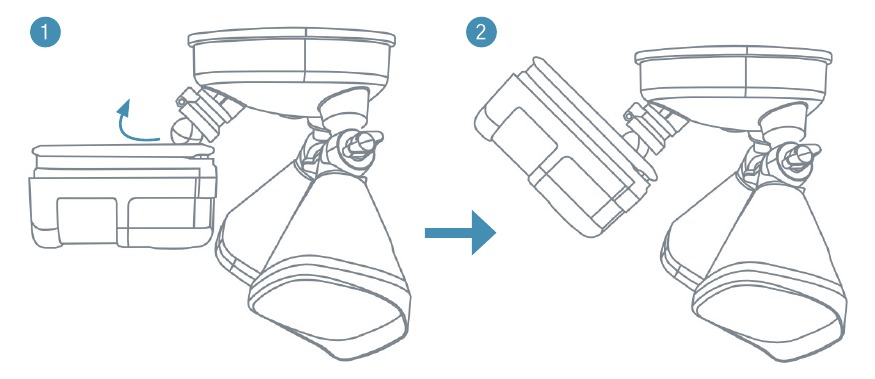

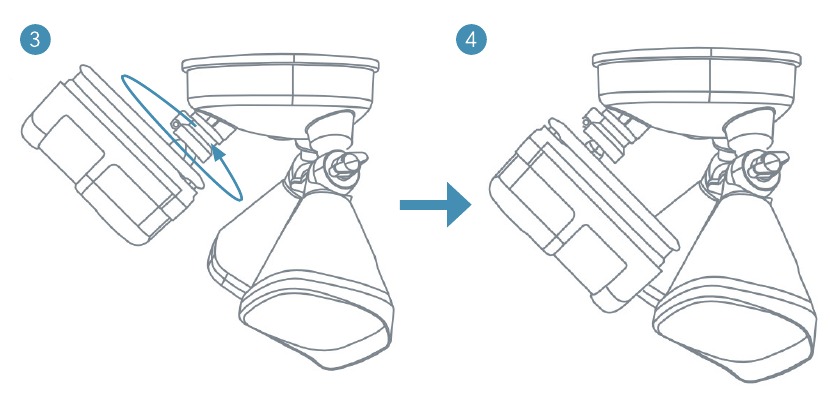

   Dakrandmontage: Voor installatie ondersteboven draait u de camera naar beneden tot het einde wanneer deze verticaal is geplaatst en draait u de camera vervolgens 1800 in de richting van de klok.


   Om risico op schokken, letsel of overlijden te vermijden, wees altijd voorzichtig bij het werken met elektriciteit. Onthoud dat u een professionele elektricien moet inhuren als u zich niet prettig voelt bij het werken met elektrische bedrading.
   Opmerking: Als de camera tijdens de installatie valt, hoeft u zich geen zorgen te maken, de camera kan weer worden geïnstalleerd. Als u niet weet hoe u deze moet installeren, neem dan contact met ons op via service@iegeek.com

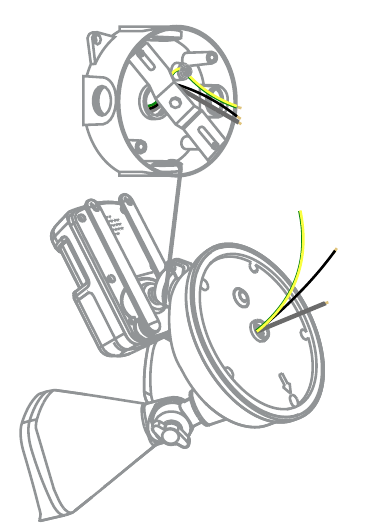

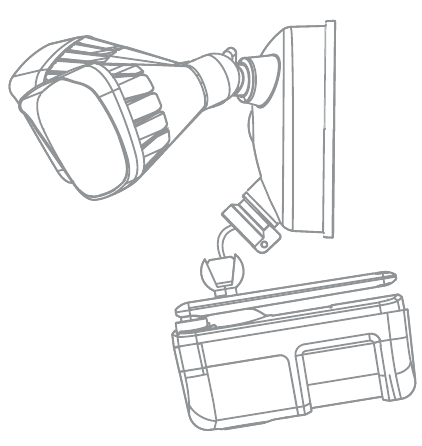

   Wandmontage: Voor verticaal installeren hangt u de camera aan de aansluitdoos met de meegeleverde haak, zodat u uw handen vrij hebt voor de bedrading.
   Om risico op schokken, letsel of overlijden te vermijden, wees altijd voorzichtig bij het werken met elektriciteit. Onthoud dat u een professionele elektricien moet inhuren als u zich niet prettig voelt bij het werken met elektrische bedrading.
   Amerikaanse versie

   Europese versie


INSTALLATIESTAPPEN AMERIKAANSE VERSIE

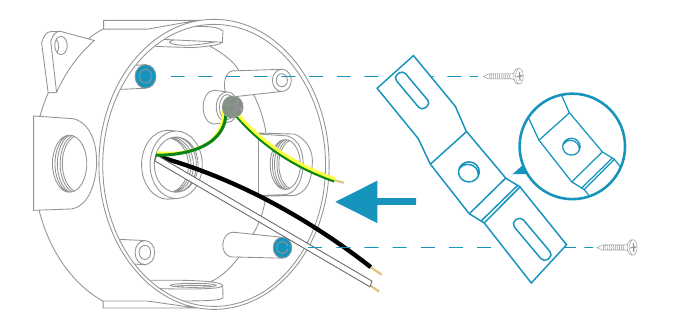

1. Installeer de montageplaat op de aansluitdoos Verwijder de oude Floodlight uit de aansluitdoos en installeer de montageplaat op de aansluitdoos.
   De aansluitdoos en de bestaande elektrische bedrading zijn vereist voor de installatie van de Floodlight Camera.
   De concave zijde van de montageplaat moet naar buiten wijzen.
   Opmerking:
   De aansluitdoos en de bestaande elektrische bedrading zijn vereist voor de installatie van de Floodlight Camera.
   De concave zijde van de montageplaat moet naar buiten wijzen.

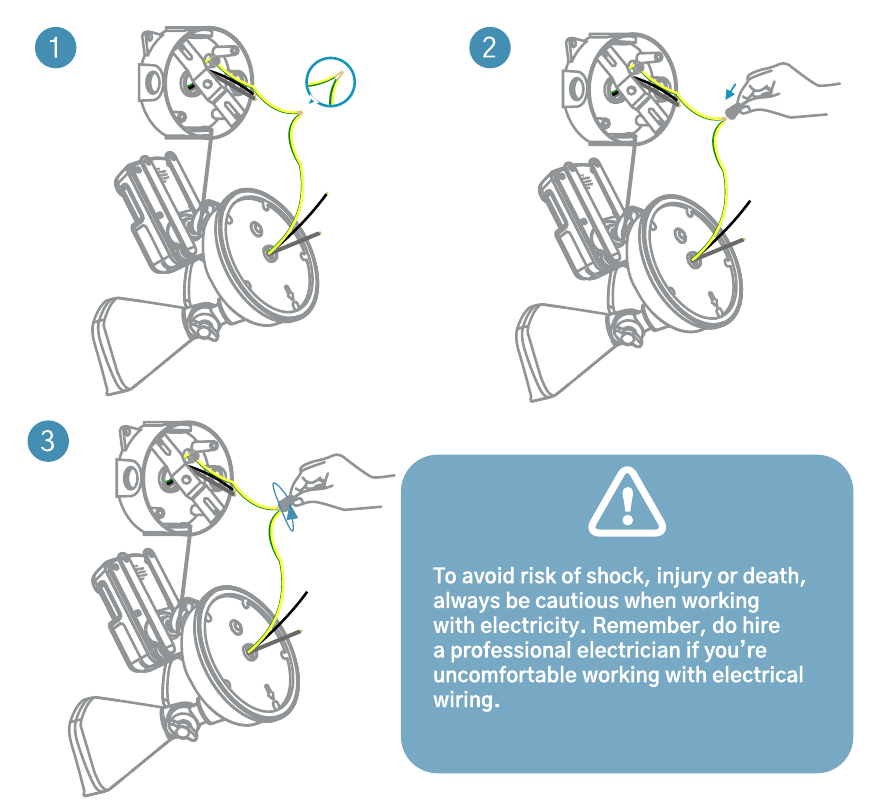

2. Sluit aarddraden aan
   Sluit beide aarddraden (geel of groen) van de aansluitdoos en de Floodlight Camera aan en verbind de draden met een draadmoer.
   Opmerking:
   Als de bestaande aarddraad al op de aansluitdoos is aangesloten of er geen aarddraad is, sluit u de aarddraad van de Floodlight Camera rechtstreeks aan op de aansluitdoos of de montageplaat.

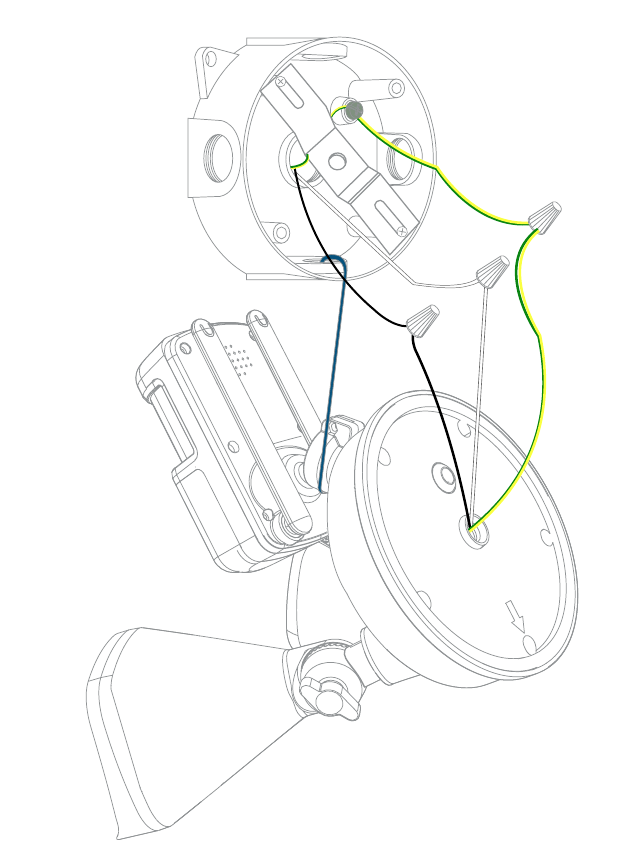

3. Sluit neutrale en stroomvoerende draden aan
   Gebruik draadmoeren om de Floodlight Camera-draden aan te sluiten op de rest van de draden van de aansluitdoos.
   Om risico op schokken, letsel of overlijden te vermijden, wees altijd voorzichtig bij het werken met elektriciteit. Onthoud dat u een professionele elektricien moet inhuren als u zich niet prettig voelt bij het werken met elektrische bedrading.


1. Sluit de witte draad van de Floodlight Camera aan op de witte draad (neutraal) van de aansluitdoos.
2. Sluit de zwarte draad van de Floodlight Camera aan op de zwarte draad (stroomvoerend) van de aansluitdoos.

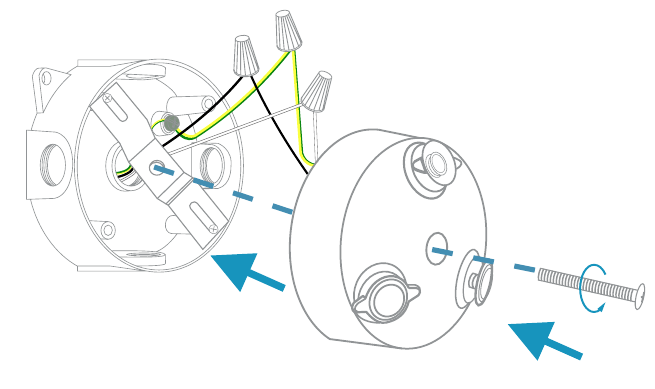

4. Plaats de centrale schroef
   1. Plaats de centrale schroef door het midden van de Floodlight Camera en schroef deze stevig vast.

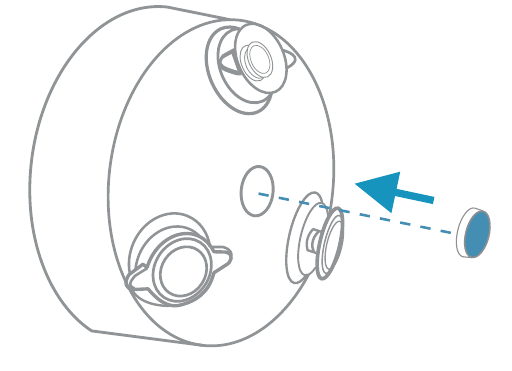

2. Gebruik de centrale schroefdop om de centrale schroef af te dekken om te voorkomen dat de centrale schroef gaat roesten.


INSTALLATIESTAPPEN EUROPESE VERSIE

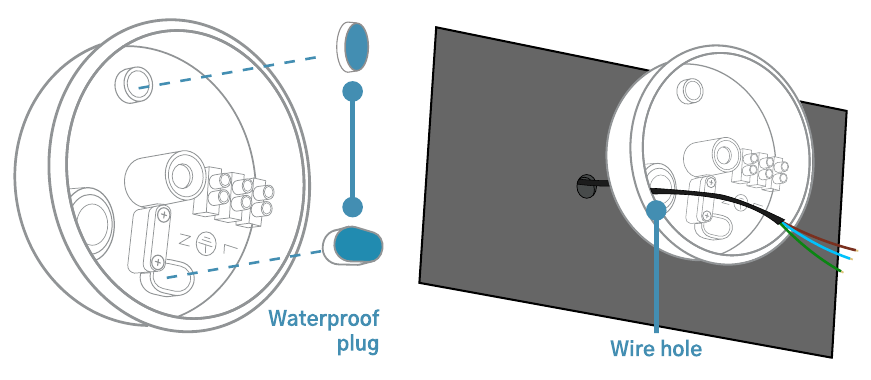

1. Verwijder de waterdichte stekker en schroefdraad
   Opmerking: Als u geen bestaande bedrading buiten heeft, neem dan contact op met een erkende elektricien om de bedrading aan te leggen.

   1. Verwijder de waterdichte stekker in de aansluitdoos
   2. Zoek de draadhouder en de schroefdraad

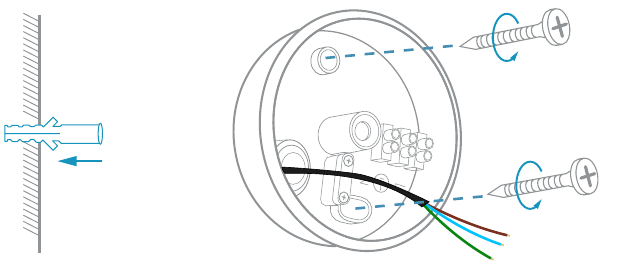

2. Installeer de aansluitdoos

   1. Richt de twee montagegaten verticaal uit om een stabiele montage te garanderen.
   2. Op houten muren GEEN gaten voorboren. Gebruik de meegeleverde schroeven om de aansluitdoos op de muur te bevestigen.
   3. Op muren die van harde materialen zijn gemaakt, zoals baksteen of beton, boort u gaten met een boor van 15/64 inch (6 mm) en plaatst u vervolgens de meegeleverde ankers in de gaten. Gebruik de meegeleverde schroeven om de aansluitdoos aan de muur te bevestigen.

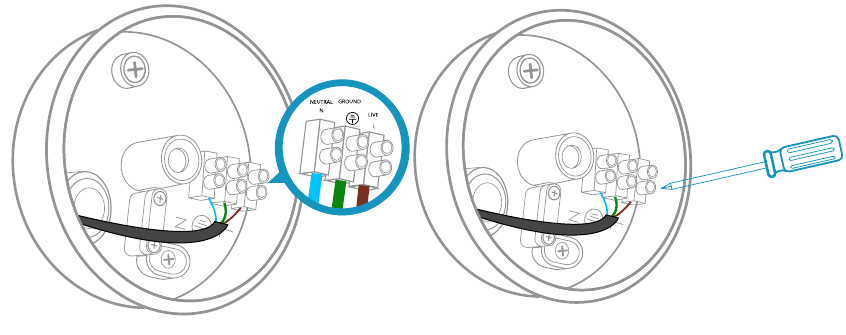

3. Sluit elektrische draden aan op de aansluitdoos
   Draai de bout los met een platte schroevendraaier. Sluit de neutrale draad ("N" blauw) / aardedraad (groen/groen en geel) / stroomvoerende draad ("L" bruin) aan op de respectievelijke neutrale /aarde/stroomvoerende draadconnector in de aansluitdoos. Zet de draden stevig vast om te voorkomen dat ze losraken.

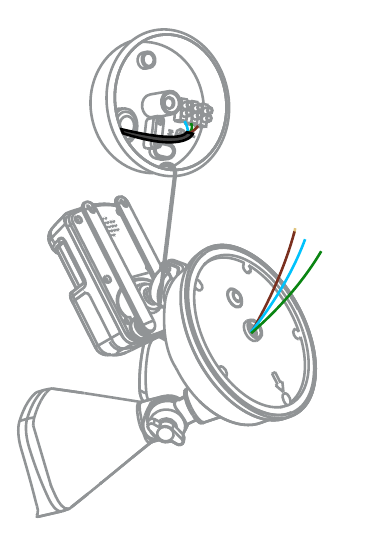

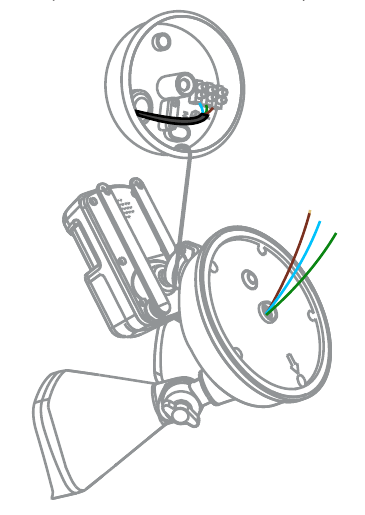

4. Hang de floodlight camera op
   Hang de floodlight camera aan de aansluitdoos met de meegeleverde haak.

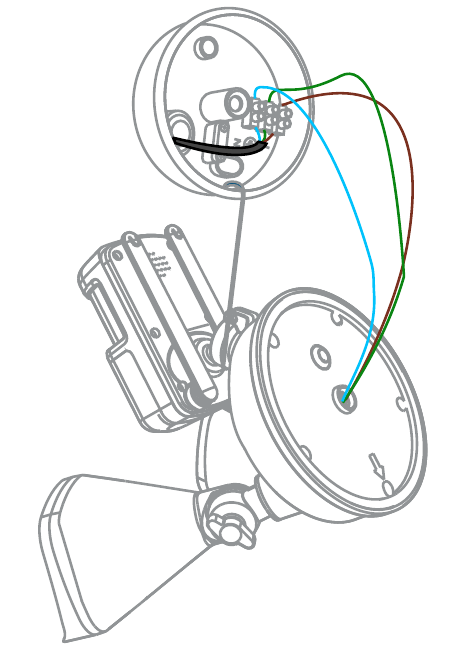

5. Sluit draden aan
   Opmerking: Groene en gele, bruine en blauwe draden moeten op de overeenkomstige kleuren worden aangesloten. Nooit kruislings aansluiten.


1. Sluit de aardedraad van de Floodlight Camera aan op de aardedraad van de draadconnector in de aansluitdoos.
2. Sluit respectievelijk de stroomvoerende / neutrale draad van de Floodlight Camera aan op de stroomvoerende / neutrale draad van de draadconnector in de aansluitdoos.
3. Zet de draden vast met een platte schroevendraaier.

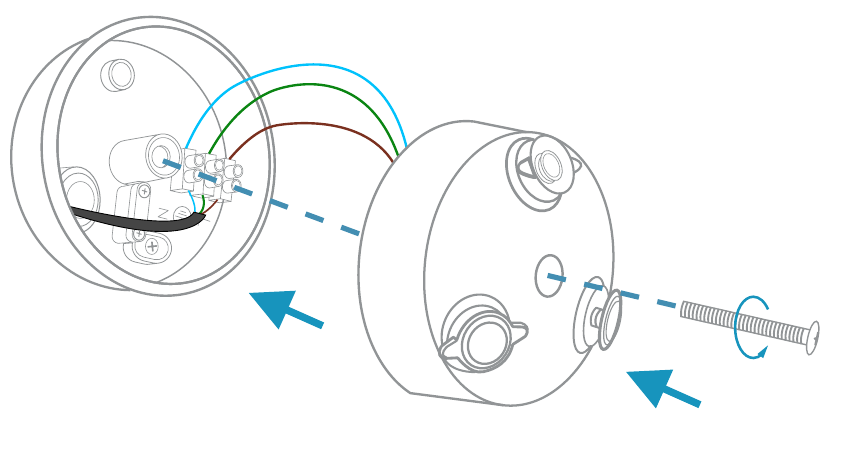

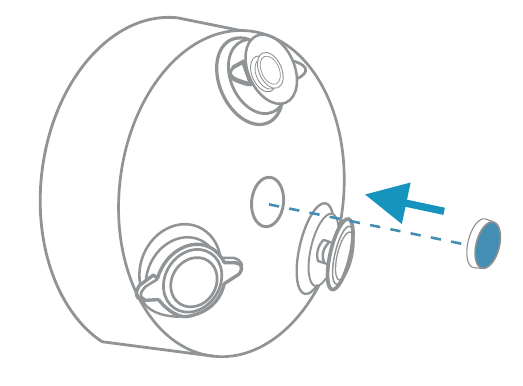

6. Plaats de centrale schroef
   1. Plaats de centrale schroef door het midden van de Floodlight Camera en schroef deze stevig vast.


2. Gebruik de centrale schroefdop om de centrale schroef af te dekken om te voorkomen dat de centrale schroef gaat roesten.

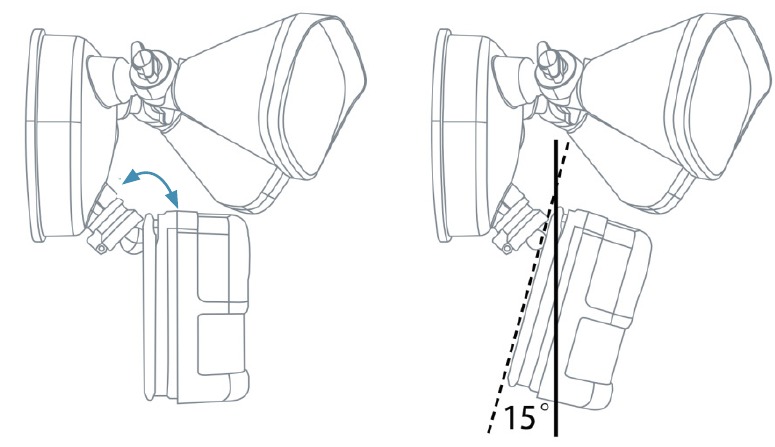

INSTALLATIEHOEK
Nadat de installatie is voltooid. U kunt aan de camera-knoppen op de Floodlight Camera draaien om de camera in de gewenste hoek te verstellen.

0-15 graden is de beste hoek, hoe groter de hoek, hoe kleiner de PIR-detectieafstand

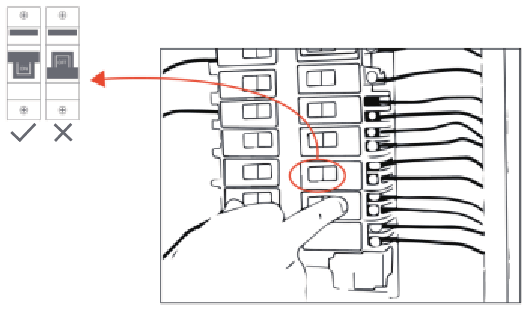

VOORZORGSMAATREGELEN NA DE INSTALLATIE
Schakel de hoofdstroomonderbreker in het huis in.



Risico op elektrische schokken!

Om te controleren of de Floodlight Camera werkt, controleert u of de LED-indicator rood is geworden.
Als de werkindicator van de floodlight camera niet oplicht, is de stroom uitgevallen. Er kunnen de volgende redenen zijn:

1. De draden in de aansluitdoos staan niet onder spanning. Het zijn ongeldige draden.
2. De drie draden van de neutrale draad, de stroomvoerende draad en de aardedraad zijn in de verkeerde volgorde aangesloten.
3. De drie draden van de neutrale draad, de stroomvoerende draad en de aardedraad maken slecht contact met de waterdichte terminal.

Als de Floodlight Camera niet wordt ingeschakeld, schakelt u de stroomonderbreker uit voordat u de bedrading van de Floodlight Camera controleert. Om risico op schokken, letsel of overlijden te vermijden, wees altijd voorzichtig bij het werken met elektriciteit. Onthoud dat u een professionele elektricien moet inhuren als u zich niet prettig voelt bij het werken met elektrische bedrading.

APP DOWNLOADEN EN CAMERA-INSTELLINGEN

1. 'CloudEdge' APP downloaden
   Zoek "Cloudedge" in de App Store of Google Play, of scan onderstaande QR-code om te downloaden en te installeren op een smartphone.
   Download in de App Store


   Downloaden via Google Play

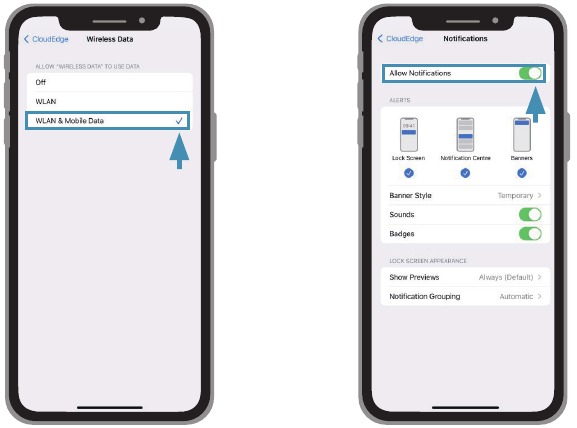

   OPMERKING: Sta de onderstaande 2 machtigingen toe bij het eerste instellen van de app.

1. Sta CloudEdge toe om mobiele data en draadloos LAN te gebruiken, anders kan de IP-camera niet worden toegevoegd.
2. Sta CloudEdge toe om pushberichten te ontvangen, anders ontvangt de mobiele telefoon geen alarmmelding wanneer bewegingsdetectie of een hoorbaar alarm wordt geactiveerd.


2. Account registreren
   Nieuwe gebruikers moeten zich per e-mail registreren. De concrete stappen zijn als volgt:
   1. Klik op 'Register' (Registreren).
   2. Volg de stappen om de registratie van het account te voltooien.
   3. Inloggen.
      Tips:
      1. Gebruik het juiste e-mailadres.
      2. Kies de juiste landcode.
      3. Kies bij het registreren van een nieuw account de regio waar u zich daadwerkelijk bevindt. (Verschillende geregistreerde regio's kunnen de camera niet delen.)

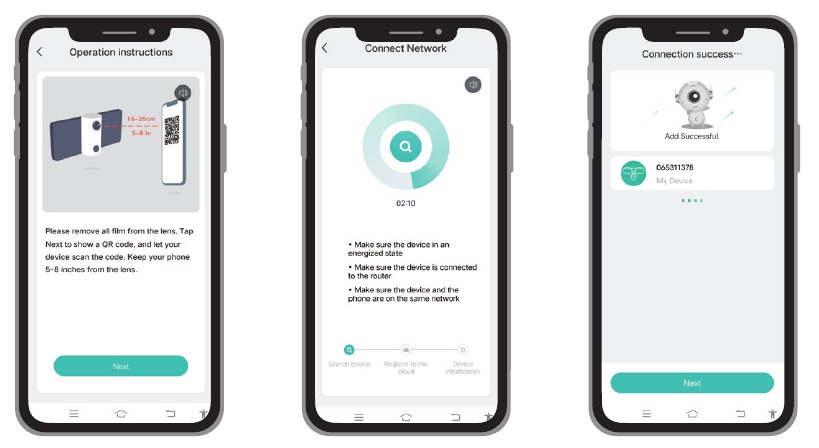

3. WI-FI verbinden
   OPMERKING: Houd er rekening mee dat de camera alleen werkt onder 2.4G wifi, geen 5G wifi ondersteunt.
   1. Start de CloudEdge-app, klik op + en selecteer "Floodlight Camera" (Schijnwerpercamera)
   2. Volg de instructies om ervoor te zorgen dat de camera is geactiveerd. (Het indicatielampje wordt rood en knippert langzaam).
   3. Selecteer 2.4Ghz WiFi SSID en voer het wachtwoord in, tik op "Next" (Volgende)
   4. Selecteer "QR Code Configuration" (QR-codeconfiguratie) en lijn de QR-code uit met de cameralens op een afstand van 15 cm totdat de QR-code wordt herkend. Nadat u het geluid "Bugu" hebt gehoord, tikt u op "Hear Tone" (Geluid horen).

5. Na het klikken op "Hear tone" (Geluid horen) begint de camera verbinding te maken met wifi. Wanneer de verbinding is voltooid, springt de app naar de pagina "Search to Device" (Zoeken naar apparaat), u kunt de cameranaam bewerken en vervolgens op "DONE" (GEREED) klikken om over te schakelen naar de lijst Mijn apparaat. Nu kunt u real-time video bekijken.


Hoe om te gaan als er een probleem is met de wifi-verbinding?

1. Zorg ervoor dat u 2.4GHz wifi hebt gebruikt. Volgens onze ervaring zijn de redenen voor het mislukken van de wifi-verbinding bij de meeste gebruikers de verkeerde selectie van de wifi-indeling en het verkeerde gebruik van 5GHz wifi om de camera toe te voegen.
2. Zorg ervoor dat u het juiste wifi-wachtwoord gebruikt en een soepele netwerksnelheid hebt.
3. Zorg ervoor dat de wifi-signaalsterkte van de positie om de schijnwerpercamera te installeren voldoende is. Als het wifi-signaal op de locatie niet soepel is, is het waarschijnlijk dat de schijnwerpercamera niet goed werkt. U kunt overwegen om de draadloze routers dichter bij de Floodlight Camera te plaatsen of een wifi-repeater te gebruiken.
4. Herstel het product naar de fabrieksinstellingen, start de router opnieuw op en voeg deze opnieuw toe.

Als de bovenstaande proef ongeldig is, neem dan contact op met de klantenservice van het merk om hulp te krijgen.

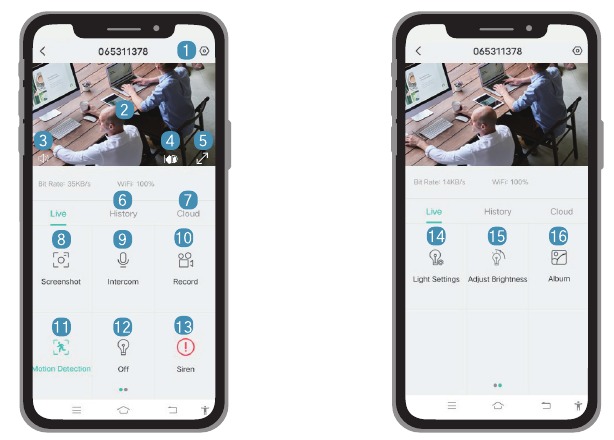

FUNCTIE-INTRODUCTIE

1. Parameterinstellingen (alarminstellingen, video, verlichting, informatie over de apparatuur, firmware-upgrade, enz.)
2. Real-time videoscherm
3. De microfoon in-/uitschakelen
4. Beeldhelderheid instellen (SD, HD, FHD optie)
5. Volledig schermweergave
6. SD-kaart video afspelen
7. Video-afspelen via cloudopslag
8. Handmatig screenshot
9. Spraakintercom (ingedrukt houden om te praten)
10. Handmatig videoclips vastleggen
11. Het alarm in-/uitschakelen

12. Het LED-licht in-/uitschakelen
13. Het sirene-alarm in-/uitschakelen
14. Lichtinstellingen (PIR-koppelingsregeling, verlichtingsplan)
15. Helderheid van het LED-licht aanpassen
16. Album (screenshots en handmatige videobestanden opslaan)

Informatie over lichtinstellingen

1. Motion for Lights (Beweging voor lichten): Stel de PIR-detectiegevoeligheid in. In de nachtelijke omgeving gaan de LED-lampen aan wanneer de PIR-sensor bewegende objecten detecteert.
2. Light Schedule (Lichtschema): De LED-lampen branden altijd gedurende de ingestelde periode.
3. Adjust Brightness (Helderheid aanpassen): Ondersteuning voor 7-level LED brightness Adjustment (LED-helderheidsaanpassing op 7 niveaus).

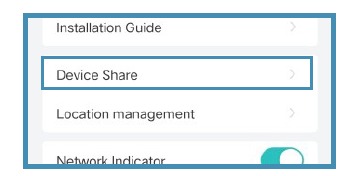

APPARAAT DELEN

Hoe krijgen anderen toegang tot de schijnwerpercamera?
Realiseer deze functie via 'Device Share' (Apparaat delen).

1. Nodig uw vrienden uit om de 'CloudEdge' APP te downloaden en te installeren en in te loggen.
2. Klik op het 'Device Share' (Apparaat delen)-icoon om de bedieningsvideo te bekijken en volg de stappen om het apparaat te delen.

Tips: Wanneer u een sharing hebt, zorg er dan voor dat het APP-account in dezelfde regio's is geregistreerd. Anders deelt u niet succesvol.

SD-KAARTOPNAME

De SD-kaart is niet inbegrepen. Koop deze zelf als u een SD-kaart nodig hebt om bestanden op te slaan.

Vereisten voor SD-kaart

1. Het wordt aanbevolen om San Disk, Samsung en andere merkkaarten te gebruiken;
2. Ondersteuning voor 2-128 GB capaciteit;
3. Het wordt aanbevolen om een standaard Class 10 micro SD-kaart te gebruiken;
4. Ondersteunt alleen FAT32-indeling.

Opmerking: Als u een geheugenkaart in de SD-kaartsleuf van de schijnwerpercamera plaatst voordat u deze inschakelt, begint de schijnwerper automatisch met het opslaan van video. U kunt gebeurtenisopname of volledige dagopname instellen. De video bekijken op de SD-kaart:

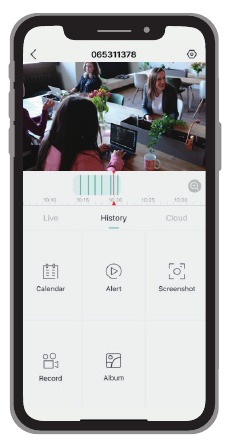

1. Klik op de knop 'History' (Geschiedenis) of 'video playback' (video afspelen) van het alarminformatie-icoon in de APP om de video afspeelinterface te openen. Sleep de tijdas of selecteer het alarmpunt om de bijbehorende opname van de periode te vinden die u nodig hebt.
2. Plaats de SD-kaart in de computer. De videobestanden zijn in MP4-formaat. U kunt de speler direct gebruiken om de video af te spelen.


FAQ'S

Hoe op te lossen als het apparaat offline aangeeft?

1. Controleer of de apparatuur is ingeschakeld en kijk of de werkingsindicator van de apparatuur normaal brandt.
2. Controleer of het wifi-netwerk in goede staat is en start de router opnieuw op.
3. Als het apparaat zich ver van de router bevindt, wat resulteert in het onvermogen om een goed wifi-signaal te verkrijgen. Het wordt aanbevolen om de router naar een dichterbij gelegen plaats te verplaatsen of een wifi-versterker toe te voegen om de wifi-prestaties te verbeteren.
4. Verwijder de schijnwerpercamera van uw CloudEdge-account en voeg deze opnieuw toe na het resetten van het apparaat.
5. Controleer of de firmware en applicatie van het apparaat de nieuwste versie zijn.

Hoe te werk als u de router of het wifi-wachtwoord wilt updaten?
Verwijder de schijnwerpercamera van uw CloudEdge-account. Gebruik na het resetten van het apparaat de nieuwe wifi of het nieuwe wachtwoord om deze opnieuw toe te voegen.

Hoe op te lossen als u geen historische video kunt afspelen?

1. Controleer de SD-kaartstatus in "Settings" (Instellingen) om ervoor te zorgen dat de SD-kaart succesvol is geïdentificeerd.
2. Plaats de SD-kaart opnieuw.
3. Formatteer de SD-kaart in de applicatie.
4. Probeer een andere nieuwe SD-kaart.

Het alarm push vaak. Hoe aan te passen?

1. Verlaag in de app de gevoeligheid van het bewegingsdetectiealarm.
2. Stel het alarmgebied in en regel het alarmbewakingsbereik binnen wat u nodig hebt.
3. Zet "Alarm when only people appear" (Alarm wanneer alleen mensen verschijnen) aan om het humanoïde algoritme te gebruiken om nutteloze alarmen te filteren.

Wat moet ik doen als de telefoon geen waarschuwingsmelding kan ontvangen?

1. Schakel de push-machtiging van de "CloudEdge" APP in het telefoonsysteem in.
2. Zorg ervoor dat de bewegingsdetectie van het apparaat succesvol is ingeschakeld.
3. Start de telefoon opnieuw op. Probeer de cache te wissen als uw telefoon een Android-systeem is.
4. Controleer of het netwerk goed is.

Het LED-licht gaat 's nachts vaak aan. Hoe op te lossen?
Verlaag in de applicatie "Motion for Lights" (Beweging voor lichten) de PIR-bewakingsgevoeligheid.

Wat moet ik doen als de LED-lampen altijd branden?

1. Controleer of de 'LED'-knop in de APP is ingeschakeld.
2. Controleer of er een probleem is met de tijdinstelling in het 'Light Schedule' (Lichtschema).

Wat moet ik doen als de camera eraf valt tijdens de installatie?
Maakt u zich geen zorgen, de camera kan terug worden geplaatst. Als u niet weet hoe u deze moet installeren, neem dan contact met ons op.

TECHNISCHE ONDERSTEUNING
Als u hulp nodig hebt, neem dan contact op met ieGeek voordat u uw product retourneert. De meeste vragen kunnen worden beantwoord via ons online supportcenter op http://www.iegeek.com of onze aftersalesmailbox op service@iegeek.com
Lees deze handleiding aandachtig door voordat u deze draadloze beveiligingscamera gebruikt. Als u problemen ondervindt, e-mail dan uw bestelnummer en het probleem naar onze aftersalesmailbox: service@iegeek.com. Na ontvangst van uw bericht zullen we binnen 24 uur een snelle oplossing bieden.

1. Schakel de stroom uit bij de zekering of stroomonderbreker voordat u gaat installeren.
2. Installeer het apparaat niet in de buurt van ontvlambare oppervlakken.
3. Moet een erkende elektricien hebben om de Floodlight Camera te installeren.
4. Gebruik het apparaat niet in omgevingen waar de temperatuur te hoog of te laag is, vermijd het blootstellen van het apparaat aan direct zonlicht of zeer natte omgevingen.
5. De geschikte temperatuur voor het product en de accessoires is -20°C tot 50°C.

Officiële website: www.iegeek.com
Officiële e-mail. service@iegeek.com
