Asus XG32WCS Servicehandleiding

Inhoud

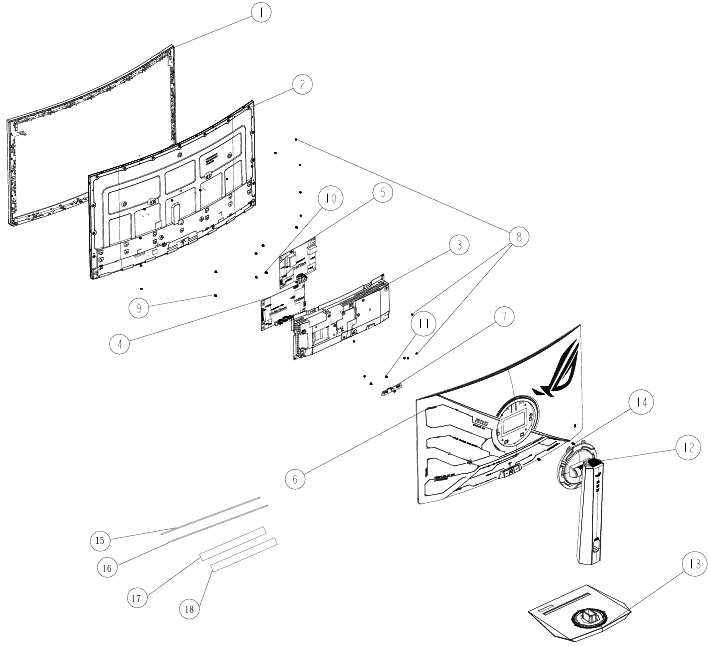

Explosietekening

Explosietekening

Explosie BOM
Item Omschrijving Aantal
01 VOORSTE BEZEL 1
02 PANEEL 1
03 HOOFDAFSHERMING 1
04 HOOFDPRINTPLAAT 1
05 PSU-PRINTPLAAT 1
06 ACHTERKANT 1
07 DISPLAY-PRINTPLAAT 1
08 SCHROEF-MI M3.0*4.0L 19
09 SCHROEF-MFR M3.0*6.0L 6
10 SCHROEF-MPGW M4.0*6.0L 1
11 SCHROEF-TI #3.0*5.0L 2
12 SCHARNIER ASSY 1
13 VOET 1
14 SCHROEF-MPSWF M3.0*8.0L 2
15 MB NAAR PB-KABEL 1
16 MB NAAR LED-BACKLIGHTKABEL 1
17 MB NAAR CONTROL BD-KABEL 1
18 MB NAAR T-CON BD-KABEL 1

Procedures voor demontage en montage

Demontageproces

Beschrijvingen Zie foto's
  1. Verwijder de schroeven van de achterkant
    1. Verwijder 2 schroeven van de achterkant
    2. Verwijder de achterkant

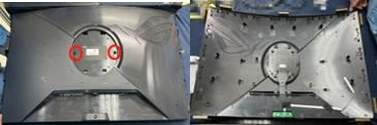

 Demontageproces - Stap 1
  1. Verwijder de draadinterface, verwijder de schroeven en verwijder de afschermkap

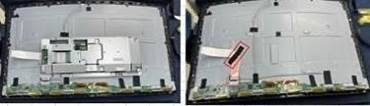

 Demontageproces - Stap 2
  1. Verwijder de schroeven van de moederbordvoedingskaart en verwijder de moederbordvoedingskaart
 Demontageproces - Stap 3
  1. Verwijder de schroeven waarmee het aluminium frame is bevestigd, verwijder de S/B geleidende doek en azijnzuurtape en verwijder het voorste frame
  1. Draai de machine om en verwijder de OC
  1. Verwijder het rubberen frame
  1. Verwijder de film, lichtgeleidingsplaat, reflecterend papier, verwijder de draad van de lichtstrip en verwijder vervolgens de lichtstrip

Montageproces

Beschrijvingen Zie foto's
  1. Monteer de lichtstrip en rubber rubber rubber
  2. Monteer de draad van de lichtstrip

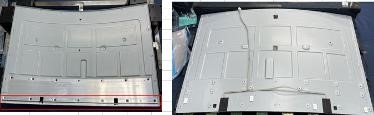

 Montageproces - Stap 1
  1. Monteer 2 stuks rubber
  1. Monteer reflecterend papier, lichtgeleidingsplaat en film
    Film (1701-09M0-1590, 1701-09M0-1600, 1701-09M0-1610)
  1. Monteer het rubberen frame
  1. Laat OC los
  1. Draai de machine om
  2. Organiseer en bevestig S/B, breng tape aan en gebruik lichtblokkerend schuim
 Montageproces - Stap 2
  1. Monteer het voorste frame, vergrendel de schroeven van het voorste frame * 13
  1. Breng 2 stukken geleidende doek (194717001520) aan en overlapt ze op de geleidende doek op het achterpaneel en het voorste frame
  1. Verwerk de afschermkap, bevestig 1 warmteafvoerende vin en monteer het moederbord en de voedingskaart, sluit aan met een verbindingsdraad en vergrendel 10 schroeven
 Montageproces - Stap 3
  1. Monteer FFC en breng plakband aan
  2. Monteer de afschermkap en vergrendel de schroeven * 4

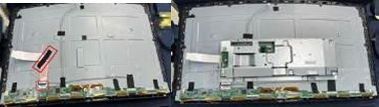

 Montageproces - Stap 4
  1. Bekabeling
  1. Installeer na de verwerking het toetsenbord en de toetsenborddraden en bevestig ze met borgschroeven
  1. Steek de kabel in, monteer de achterkant, vergrendel de schroeven en label deze

Draaikracht voor schroef

Beschrijvingen Zie foto's
Draaikracht:
4.0+/-0.5kgf.cm
(M3.0*4.0L*13PCS)
Draaikracht:
6.0+/-0.5kgf.cm
(M3.0*8.0L*7PCS) 		Draaikracht voor schroef
Draaikracht:
6.0+/-0.5kgf.cm
(M3.0*4.0L*2PCS)
Draaikracht:
6.0+/-0.5kgf.cm
(M3.0*4.0L*2PCS)
Draaikracht:
3.5+/-0.5kgf.cm
(#3.0*5.0L*2PCS)
Draaikracht:
5±0.5kgf.cm
(M3.0*8.0L*7PCS)

Probleemoplossing

Probleem Mogelijke oplossing

Stroom-LED brandt niet

Druk op de knop om te controleren of de monitor is ingeschakeld.
Controleer of het netsnoer correct is aangesloten op de monitor en het stopcontact.
Controleer de functie Stroomindicator in het OSD-menu. Selecteer "ON" (AAN) om de stroom-LED in te schakelen.
De stroom-LED brandt wit en er is geen schermbeeld Controleer of de monitor en de computer zijn ingeschakeld.
Zorg ervoor dat de signaalkabel correct is aangesloten op de monitor en de computer.
Inspecteer de signaalkabel en zorg ervoor dat geen van de pinnen is verbogen.
Sluit de computer aan op een andere beschikbare monitor om te controleren of de computer goed werkt.

Schermbeeld is te licht of te donker

Pas de instellingen Contrast (Contrast) en Brightness (Helderheid) aan via OSD.
Schermbeeld stuitert of er is een golfpatroon in het beeld aanwezig Zorg ervoor dat de signaalkabel correct is aangesloten op de monitor en de computer.
  • Verplaats elektrische apparaten die elektrische storingen kunnen veroorzaken.
Schermbeeld heeft kleurafwijkingen (wit ziet er niet wit uit) Inspecteer de signaalkabel en zorg ervoor dat geen van de pinnen is verbogen.
Voer All Reset (Alles resetten) uit via OSD.
Selecteer de juiste kleurtemperatuur (Color Temp. (Kleurtemp.)) via OSD.

HDR-content wordt niet correct afgespeeld

Zorg ervoor dat de ingangsbron HDR-weergave ondersteunt (met de juiste systeeminstellingen en de nieuwste software).
Zorg ervoor dat de content HDR-gecodeerd is.

Variabele vernieuwingsfrequentie-functie is grijs weergegeven

 Wijzig Aspect Control (Beeldverhouding) naar 16:9. Variabele vernieuwingsfrequentie wordt niet ondersteund in andere instellingen.

Veiligheidsmaatregelen

brandgevaarbrandgevaar
Om de veiligheid tegen brand, elektrische schokken, letsel, schadelijk voor mensen en MNT te waarborgen, zijn de service-instructies alleen bedoeld voor gebruik in reparatiestations.
Dit zijn verplichte vereisten, zorg ervoor dat u de handleiding leest voordat u onderhoud uitvoert.

brandgevaarbrandgevaar
Volg deze servicehandleiding, het gebruik van vervangende onderdelen die niet dezelfde gespecificeerde veiligheidskenmerken hebben, kan leiden tot schokken, brand of andere gevaren.

SERVICE EN ONDERSTEUNING
Bezoek onze meertalige website op https://www.asus.com/support/
