Elektrische aansluitingen
Voor de aansluiting:
▶ Lees het gebruiks- en installatiehandboek van het 3-wegventiel zorg-
vuldig door en installeer het ventiel zoals weergegeven in afbeelding
77.
▶ Let op de nummers van de aansluitklemmen.
13

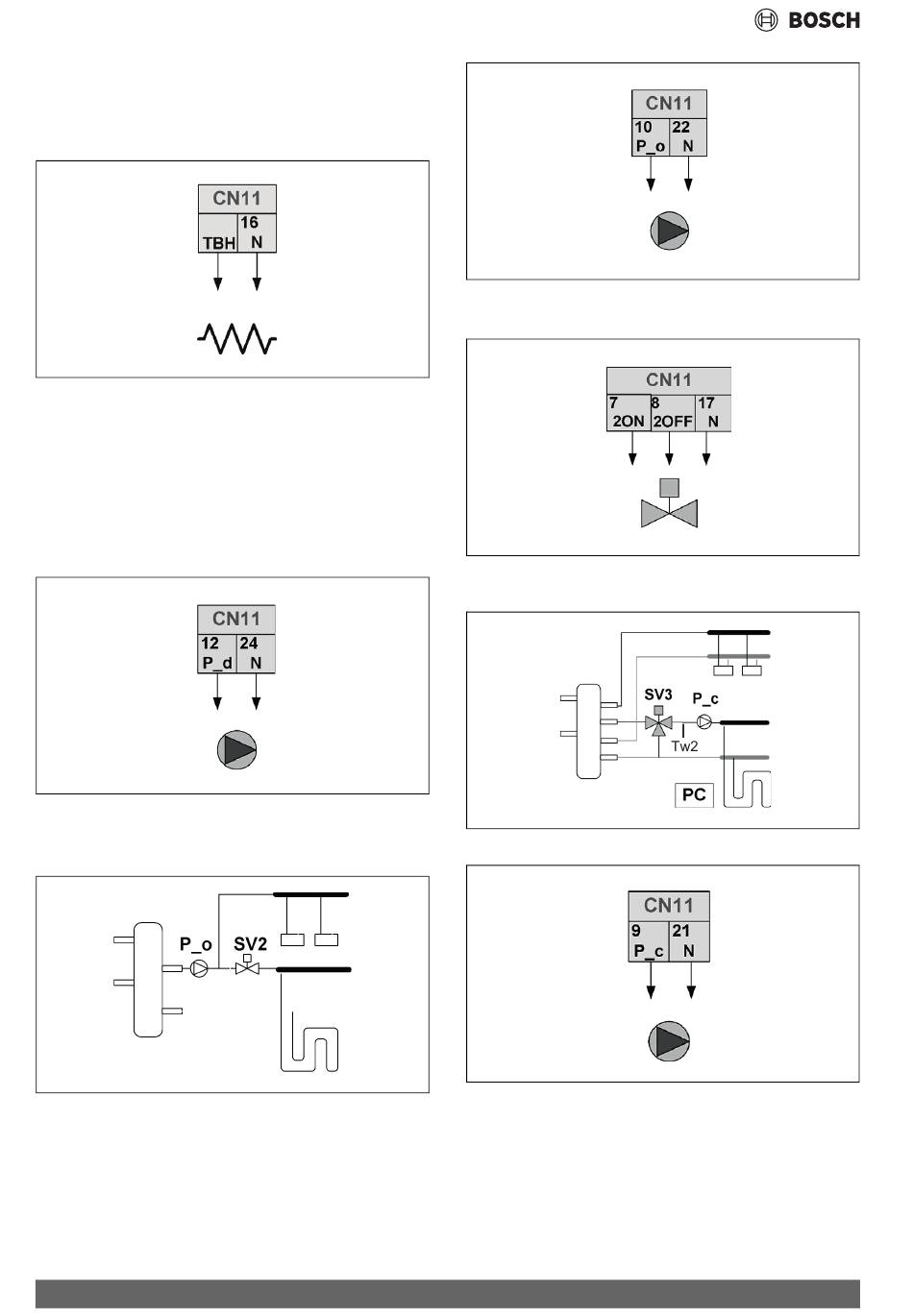

Afb. 78 Bijverwarmingskabel HMI-configuratie, type 2 regelsignaal
[TBH] boiler elektrische bijverwarming
▶ Sonde T5 aansluiten
De aansluiting van de kabel van de bijverwarming (TBH-verwarming) is
afhankelijk van het type toepassing. Deze aansluiting is alleen vereist als
er een warmwaterboiler is geïnstalleerd.
De unit stuurt alleen een in-/uitschakelsignaal naar de bijverwarming. Er
zijn een extra circuitschakelaar en een speciaal klemmenblok nodig om
de bijverwarming van stroom te voorzien.
Afb. 79 Warmwaterpomp, type 2 regelsignaal
[P_d] Warmwater-circulatiepomp
Systeem met dubbele zone
Afb. 80 Systeem met dubbele zone
64
Afb. 81 Externe pomp, type 2 regelsignaal
[P_o] Pomp secundair circuit (zone 1)
0010052054-001
Afb. 82 SV2 2-wegklep HMI configuratie
Gemengd systeem met dubbele zone
0010052055-001
Afb. 83 Gemengd systeem met dubbele zone
0010052056-001
Afb. 84 Zone 2 mengpomp, type 2 regelsignaal
[P_c] Pomp
Compress 2000 AWF – 6721859589 (2023/11)
