Beschrijving van het systeem
4.3.4
Systeemoplossingen
Bepaalde installatieconfiguraties hebben accessoires nodig (buffervat,
3-wegklep, mengmodule, circulatiepomp).
Systeem met CV-groep, elektrische back-up verwarming, warm water en zonnesysteem
10
11
26
12
18
25
19
13
17
230/400 VAC
16

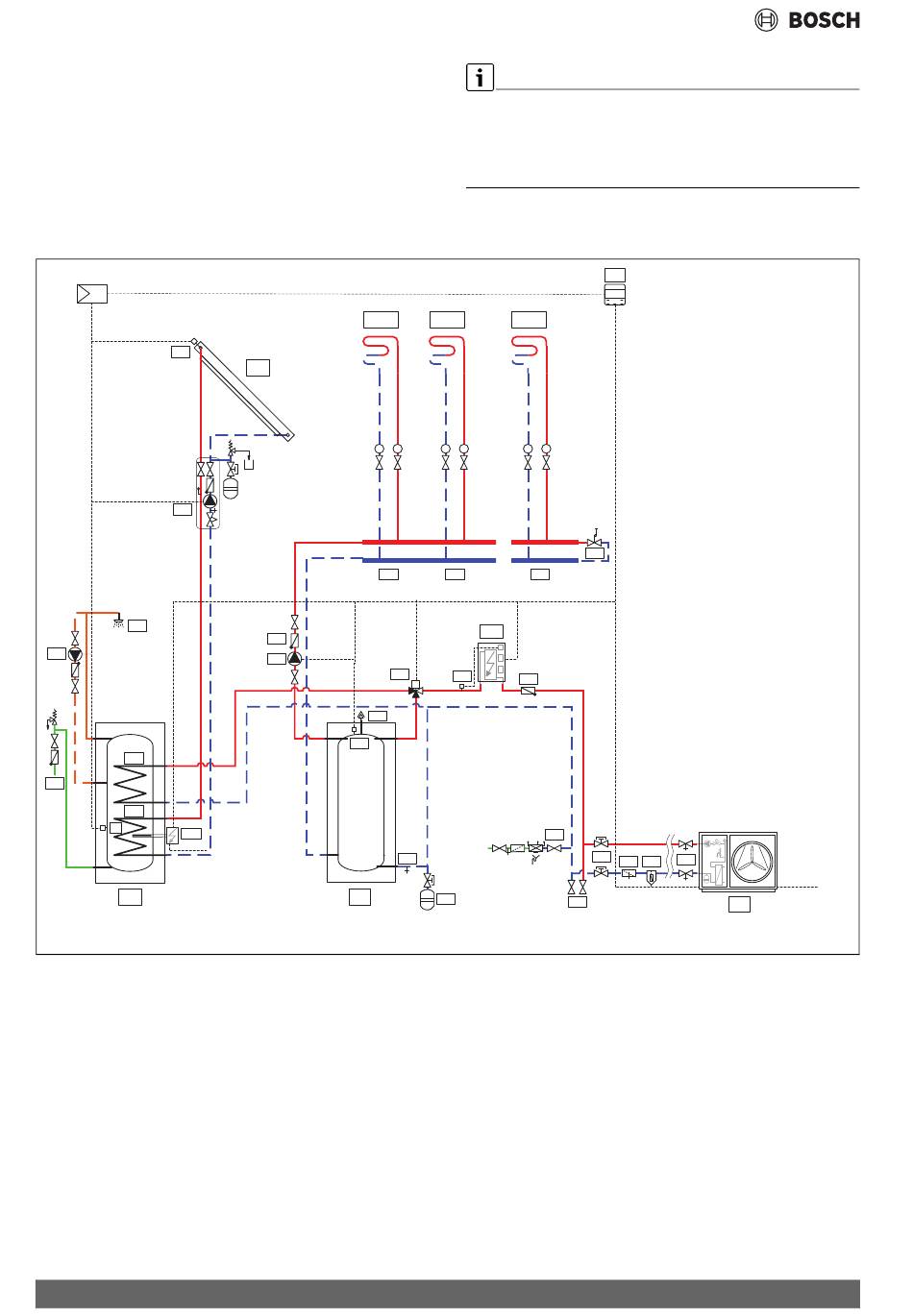

Afb. 14 Buitenunit met één of meerdere cv-groepen, elektrische back-up verwarming, boiler en zonnesysteem (CS2000AWF 4-6 R-S, CS2000AWF 8
-10 R-S. CS2000AWF 12-16 R-S/T)
16
FHL1
9
T
T
27
21
8
3.1
M
5
7
6
4
De buitenunit en de binnenunit mogen alleen overeenkomstig de officië-
le installatie-oplossingen van de fabrikant worden geïnstalleerd.
Afwijkende systeemoplossingen zijn niet toegestaan. Schade en proble-
men die ontstaan door een ontoelaatbare installatie zijn van de garantie
uitgesloten.
FHL2
FHLn
T
T
T
T
...
28
...
27
27
30
14
21
23
22
15
24
2
F
32
20
31
1
6 721 847 272-01.1T
Compress 2000 AWF – 6721859589 (2023/11)
