Locatie van aansluitingen
8.4.1
Afmetingen CS2000AWF 4 R-S tot CS2000AWF 6 R-S
4
3
5

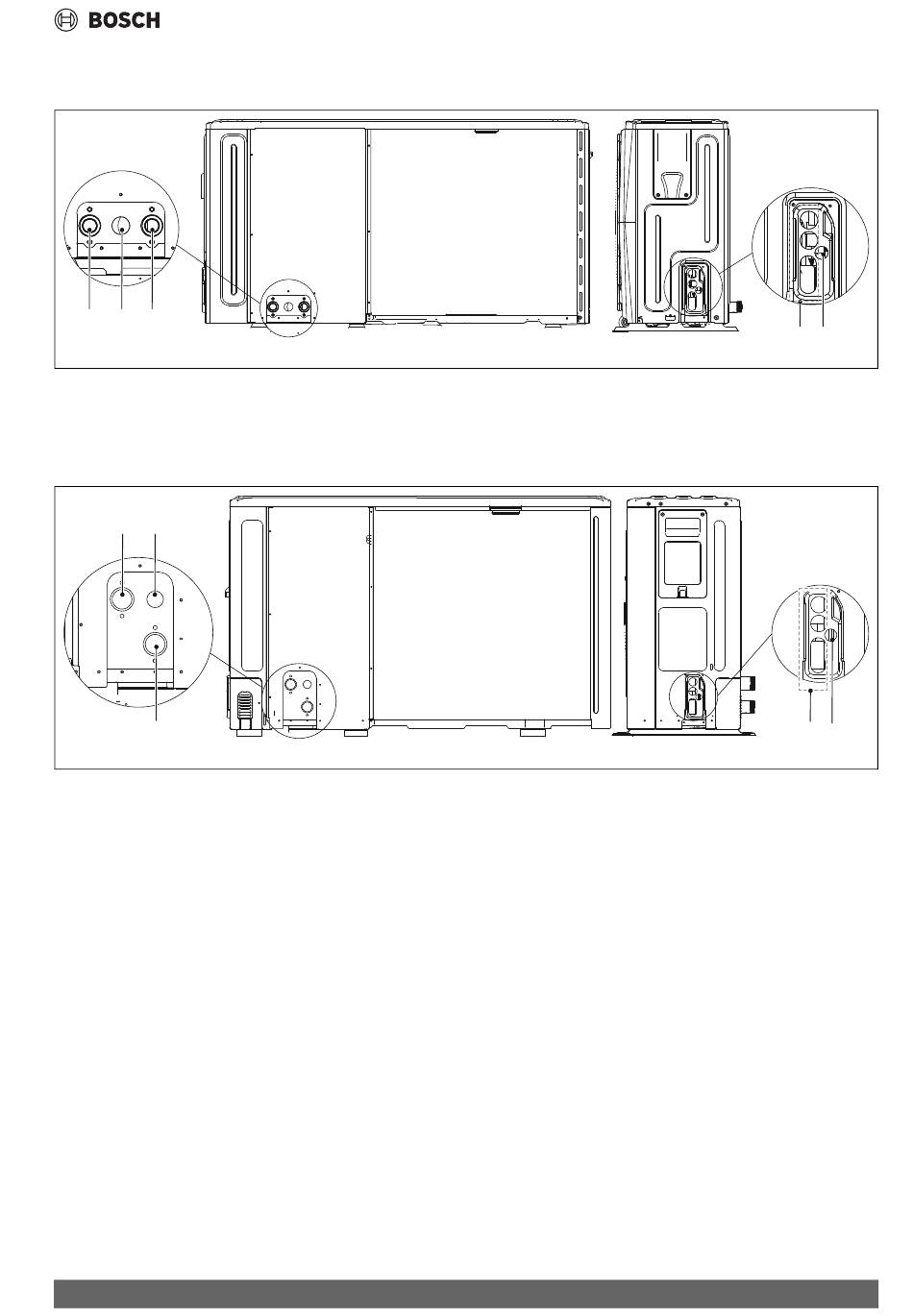

Afb. 63 Afmetingen CS2000AWF 4 R-S tot CS2000AWF 6 R-S
[1]
Gat voor hoogspanningskabel (stroomvoorziening)
[2]
Gat voor laagspanningskabel (besturings- en datakabels)
[3]
Gat voor afvoerbuis
8.4.2
Afmetingen CS2000AWF 8 R-S tot CS2000AWF 16 R-S/CS2000AWF 16 R-T
4 3
5
Afb. 64 Afmetingen CS2000AWF 8 R-S tot CS2000AWF 16 R-S/CS2000AWF 16 R-T
[1]
Gat voor hoogspanningskabel (stroomvoorziening)
[2]
Gat voor laagspanningskabel (besturings- en datakabels)
[3]
Gat voor afvoerbuis
Compress 2000 AWF – 6721859589 (2023/11)
[4]
Waterafvoer
[5]
Watertoevoer
[4]
Waterafvoer
[5]
Watertoevoer
Elektrische aansluitingen
1 2
0010051953-001
1
2
0010051954-001
57
