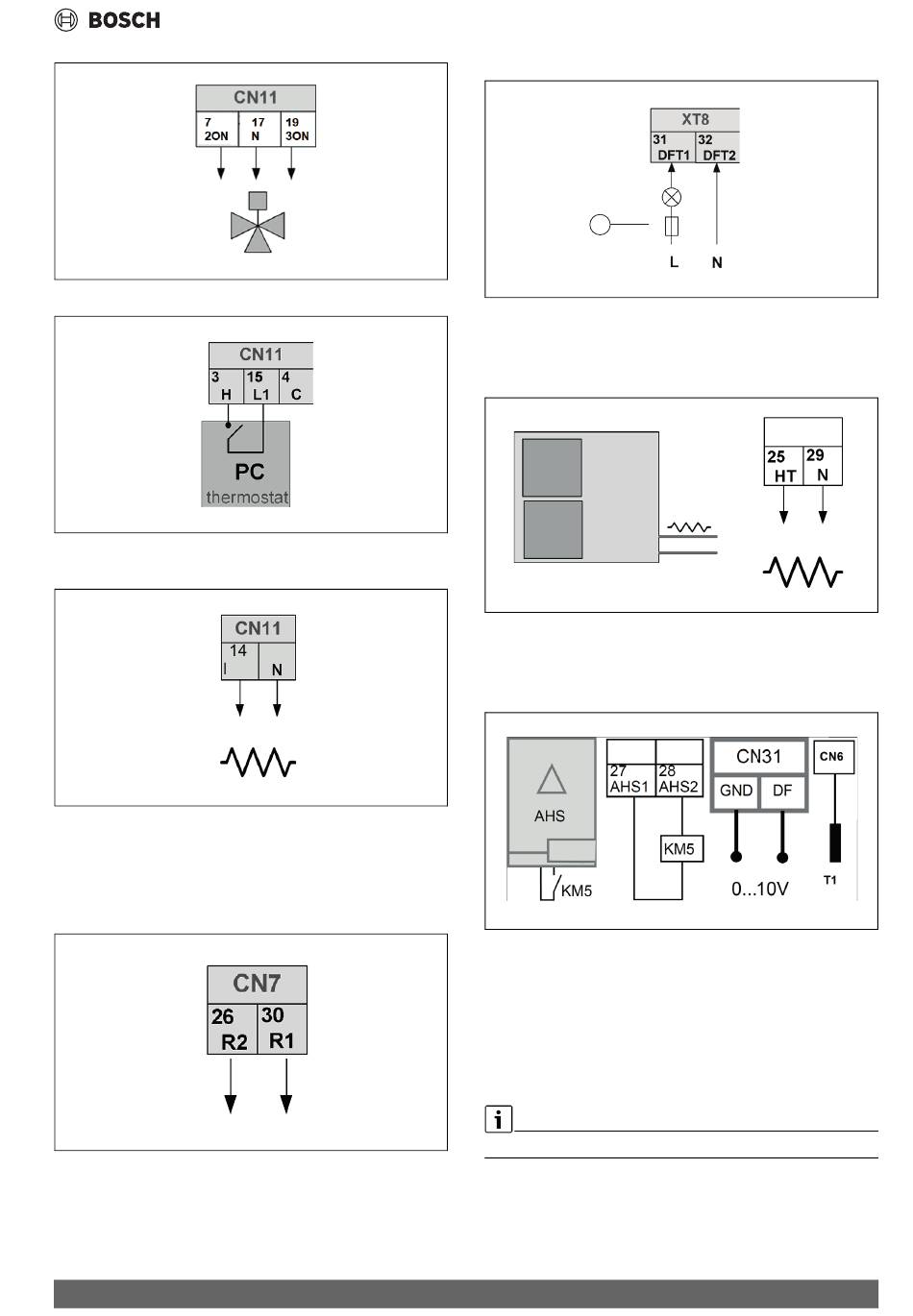

Afb. 85 3-wegventiel SV3, type 2 regelsignaal
Afb. 86 Kamerthermostaat HMI-configuratie
Externe back-upverwarming
Afb. 87 Externe back-upverwarming
Inschakelen op DIP-schakelaar; configuratie op HMI printplaat van bin-
nenunit
8.6.2
Klemmenblok CN7
Signaal unit in bedrijf
Afb. 88 Signaal unit in bedrijf
Type2 stuursignaal
Compress 2000 AWF – 6721859589 (2023/11)
0010052062-001
0010052063-001
17
BH1
0010052064-001
0010052068-001
Ontdooistatus of alarmstatus
1
Afb. 89 Ontdooistatus of alarmstatus
Type 1 regelsignaal
Inschakelen en configureren op HMI
Antivriesverwarming voor buizen
Afb. 90 Antivriesverwarming voor buizen
Type 2 regelsignaal
Niet van toepassing
Extra cv-toestel
Afb. 91 Extra cv-toestel
Het cv-toestel kan op twee manieren worden bestuurd:
• AAN-UIT regeling Het instelpunt moet worden ingesteld op het toet-
senbord van het cv-toestel
• AAN-UIT toestemming + 0-10 V signaal: het instelpunt wordt direct
beheerd door de unit
Inschakelen op DIP-schakelaar; configuratie op HMI
Aansluiten sensor T1, ingang cv-toestel, optie.
Waar HMI-activering vereist is, raadpleegt u het specifieke hoofdstuk.
Elektrische aansluitingen
0010053109-001
0010052070-001
0010052071-001
65
