Wateraansluitingen
7.6.2
Afmetingen CS2000AWF 4 R-S tot CS2000AWF 16 R-S/
CS2000AWF 16 R-T
Het is niet nodig om de druk van het standaard meegeleverde expansie-
vat aan te passen als de waterinhoud van het systeem verandert, maar
het kan nodig zijn om een extra expansievat toe te voegen.
Bereken op basis van de waterinhoud van het systeem het totale volume
dat nodig is voor het expansievat V
Y

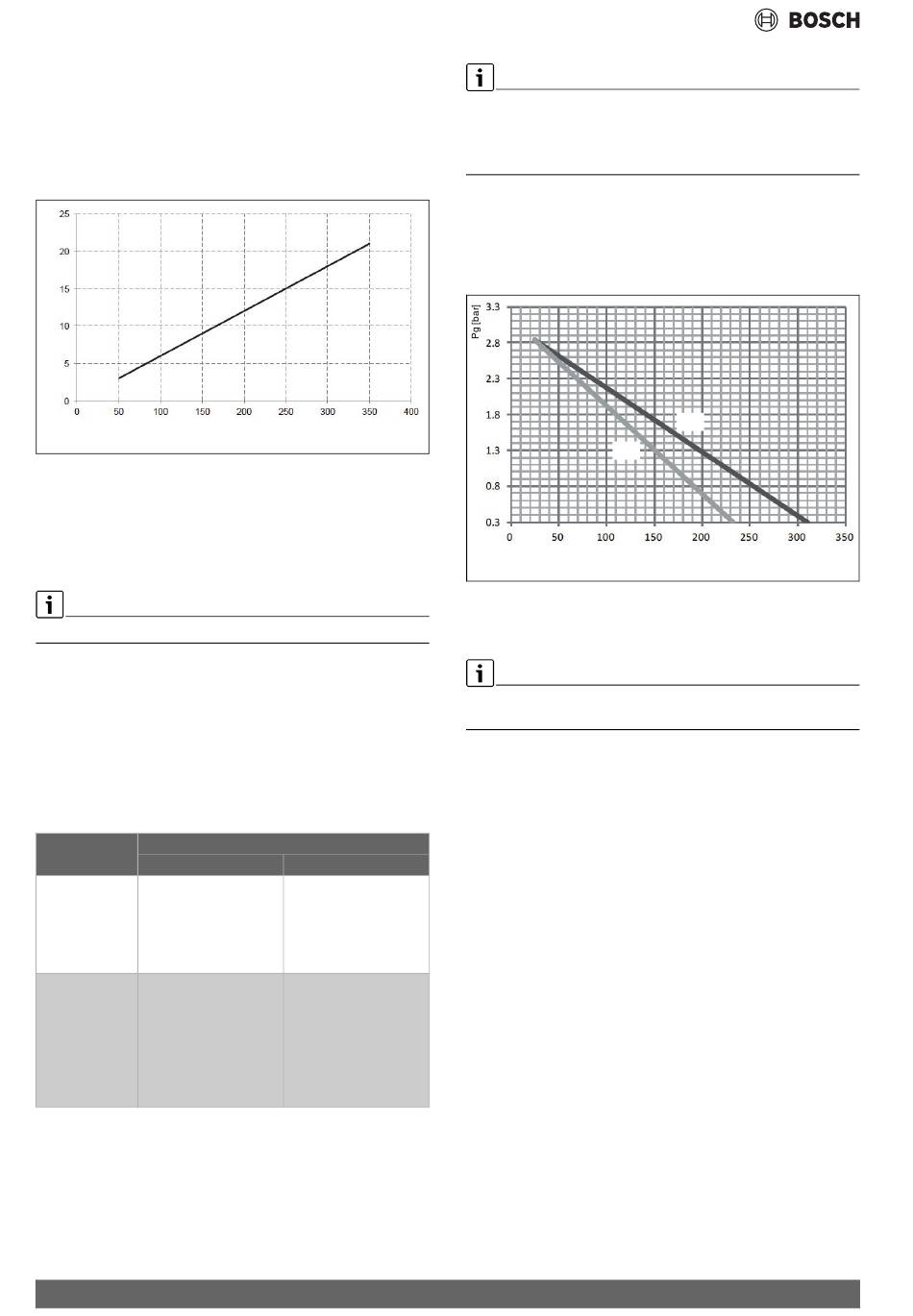

Afb. 55 Totale volume van het expansievat (afmetingen CS2000AWF 4
R-S tot CS2000AWF 16 R-S/CS2000AWF 16 R-T)
X: waterinhoud van het systeem [I]
Y: volume expansievat [l]
Het volume van het extra expansievat moet zijn:
V
= V
.
– 4,8 [l]
EXTRA
EXP
VAT
Het extra expansievat moet worden ingesteld op 1 bar.
7.6.3
Afmetingen CS2000AWF 18 R-T tot CS2000AWF 30 R-T
Afhankelijk van de bedrijfsomstandigheden kan het nodig zijn de vooraf
ingestelde druk ter plaatse aan te passen.
▶ Meet het hoogteverschil H van het systeem.
Het hoogteverschil in meter tussen het hoogste punt van het watercircuit
en de unit. Als de unit zich op het hoogste punt van het systeem bevindt,
overweeg dan 0 m.
Pas de druk aan volgens het diagram in de tabel:
H systeemhoog-
teverschil [m]
≤ 230
≤ 7
Geen aanpassing nodig
>7
De druk van het expan-
sievat moet worden ver-
hoogd.
▶Aanpassen aan Pg-
waarde.
Tabel 23 Drukinregeling
De Pg-druk waarop het expansievat moet worden ingesteld kan worden
berekend met de formule: Pg = 0,3 + (H/10) [bar]
52
.
:
EXP
VAT
0010053168-001
Waterinhoud [l]
> 230
De druk van het expan-
sievat moet worden ver-
laagd.
▶Aanpassen aan Pg-
waarde.
Het expansievat van de
unit is niet voldoende,
voeg een extra tank toe.
De druk van alle expan-
sievaten moet worden
aangepast aan de Pg-
waarde.
Wanneer de druk van het expansievat moet worden ingesteld:
▶ Neem contact op met een geautoriseerd technicus en gebruik alleen
droge stikstof. Als de druk in het expansievat niet goed is ingesteld,
kan het systeem defect raken.
▶ Controleer of het systeem voldoet aan de maximale waterinhoud (al-
leen met standaard expansievat).
Gebruik de volgende grafieken om de maximale waterinhoud van het
systeem te bepalen die alleen met het standaard expansievat kan wor-
den beheerd:
X
Afb. 56 Maximale waterinhoud
[A1] Alleen water
[A2] water + 25% glycol
Het totale watervolume in het systeem moet kleiner zijn dan aangege-
ven, anders is een extra expansievat vereist.
Het extra expansievat moet worden aangepast aan de Pg-druk en moet
een volume hebben dat wordt berekend met de volgende formule:
VADD = 0.0693 x (VSYS / (2.5-Pg)) - VSTD [l]
VADD: volume extra expansievat
VSYS: systeemwatervolume
VSTD: volume van het expansievat meegeleverd met de unit
A1
A2
