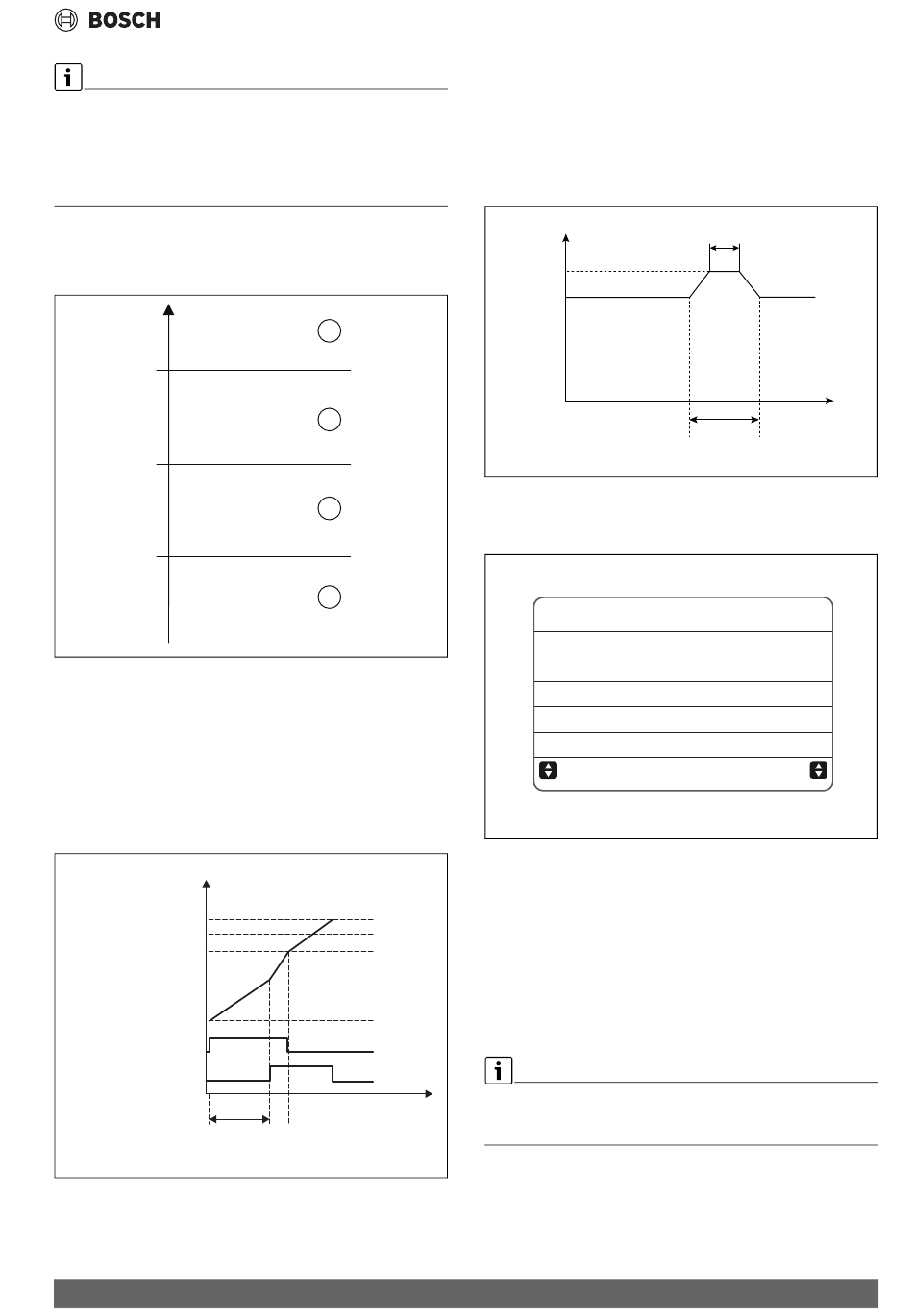

Wanneer de temperatuur van de boiler (T5) T5stop bereikt, stopt de
warmtepomp en kan de SWW-boilerverwarming (TBH) blijven werken.
De TBH verwarming wordt uitgeschakeld wanneer de boilertemperatuur
T5 > T5S + dT5_TBH_OFF of T5 > 65 °C. Een beveiliging van het verwar-
mingselement in de boiler moet worden ingesteld op T5S+dT5_TB-
H_OFF.
1.12 T4_TBH_ON (standaard: 5 - instelbaar: -5/50)
Bepaalt de maximale buitenluchttemperatuur waarbij de TBH-verwar-
ming kan worden geactiveerd.
T
EXT
T4DHWMAX
T4_TBH_ON
T4DHWMIN
Afb. 116 TBH-verwarming inschakelen
[1]
Uit
[2]
Alleen warmtepomp
[3]
Warmtepomp + verwarming
[4]
Alleen verwarming
1.13 t_TBH_DELAY (standaard: 30 - instelbaar: 0/240)
Bepaalt het minimale aantal minuten dat de compressor in bedrijf is,
waarna de TBH-verwarming kan worden geactiveerd als de unit de boiler
niet tot op het instelpunt krijgt.
T
TANK
T5S + dT5_THB_OFF
T5S
T5stop
Min(T5S,T5stop) - dT5_ON
THB
t_THB_DELAY
Afb. 117 Activeringslogica van de functie DESINFECT (anti-legionella)
Compress 2000 AWF – 6721859589 (2023/11)
1
2
3
4
0010053234-001
ON
OFF
ON
OFF
OFF
0010052160-001
Opstarten - initiële instellingen en functies
1.14 T5S_DISINFECT (standaard: 65 - instelbaar: 60/70)
Bepaalt de temperatuur waarop de unit de boiler in de functie DESIN-
FECT activeert (anti-legionella).
1.15 t_DI_HIGHTEMP (standaard: 15 - instelbaar: 5/60)
Bepaalt het aantal minuten gedurende welke de unit de boiler op de tem-
peratuur T5S_DISINFECT moet houden in de functie DESINFECT (anti-
legionella).
T5
T5S_DI
T5S
Afb. 118 1.15 t_DI_HIGHTEMP
T5
Boiler watertemperatuur
T5S Ingestelde temperatuur SWW
1 WARMWATERINSTELLING
1.16 t_DI_MAX
1.17 t_DHWHP_RESTRICT
1.18 t_DHWHP_MAX
1.19 DHWPOMP LOOPTIJD
1.20
LOOPTIJD POMP
AANPASSEN
Afb. 119 1. WARMWATERINSTELLING: - menu pagina 4/5
1.16 t_DI_MAX (standaard: 210 - instelbaar: 90/300)
Bepaalt het maximale aantal minuten dat de unit de functie DESINFECT
(anti-legionella) ingeschakeld kan houden.
1.17 t_DHWHP_RESTRICT (standaard: 30 - instelbaar: 10/600)
in aanwezigheid van een warmwatervraag, bepaalt deze parameter het
maximale aantal werkingsminuten van de warmtepomp in verwarmings-
/koelbedrijf voordat naar warmwaterbedrijf wordt overgeschakeld. Het
is duidelijk dat de parameter alleen van toepassing is als het systeem pri-
oriteit heeft.
Tijdens werking in verwarmings-/koelbedrijf schakelt de warmtepomp
over naar SWW-bedrijf zodra het systeeminstelpunt is bereikt of nadat
het aantal minuten in t_DHWHP_RESTRICT is verstreken.
t_DI_HIGHTEMP
t
t_DI_MAZ
0010052161-001
4/5
210 MIN
30 MIN
120 MIN
JA
5 MIN
0010052162-002
81
