4.1.5
Afmetingen CS2000AWF 18 R-T tot CS2000AWF 30 R-T
13
12
11
10

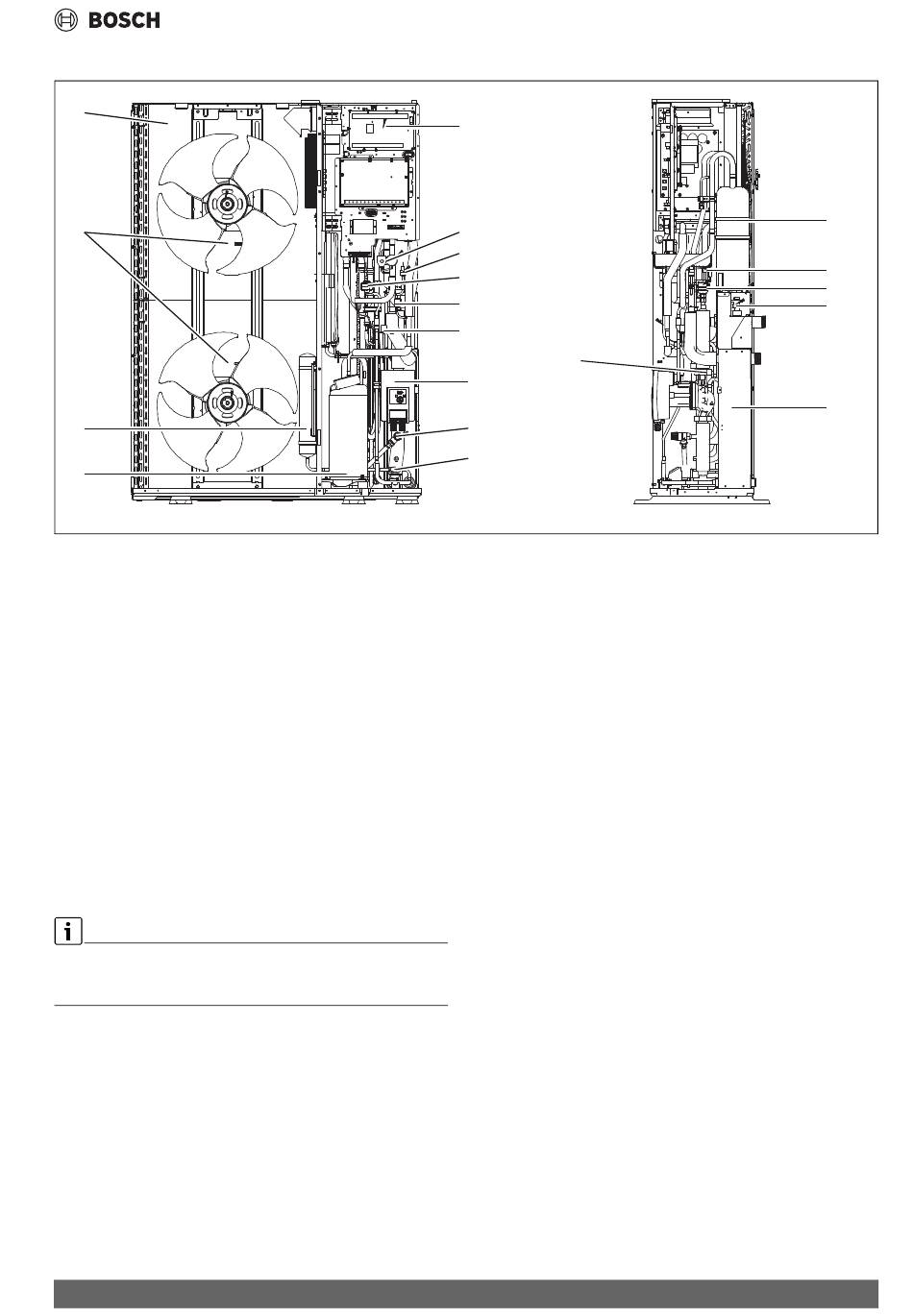

Afb. 4
Afmetingen CS2000AWF 18 R-T tot CS2000AWF 30 R-T
[1]
Hoofdprintplaat
[2]
4-wegklep
[3]
Druksensor
[4]
Elektronisch expansieventiel
[5]
HD-drukschakelaar
[6]
LD-drukschakelaar
[7]
Watercirculatiepomp
[8]
Wateroverstroomventiel
[9]
Drukmeter
[10] Compressoromvormer
[11] Gas-vloeistof-scheidingssysteem
[12] Ventilatormotor
[13] Bronwisselaar: ribbelbuis
[14] Vloeistofontvanger
[15] Terugslagventiel
[16] Ontluchtingsventiel
[17] Waterschakelaar
[18] Warmtewisselaar waterzijde
[19] Expansievat
De afbeeldingen in dit handboek zijn uitsluitend bedoeld ter illustratie.
Het uiterlijk van uw unit kan iets afwijken van de hier getoonde afbeeldin-
gen. Raadpleeg de feitelijke kenmerken van de unit.
Compress 2000 AWF – 6721859589 (2023/11)
1
2
3
4
5
6
19
7
8
9
Beschrijving van het systeem
14
15
16
17
18
0010051712-001
