T
(T4)
EXT
T4CMAX
T4AUTOCMIN
T4AUTOHMAX
T4HMIN

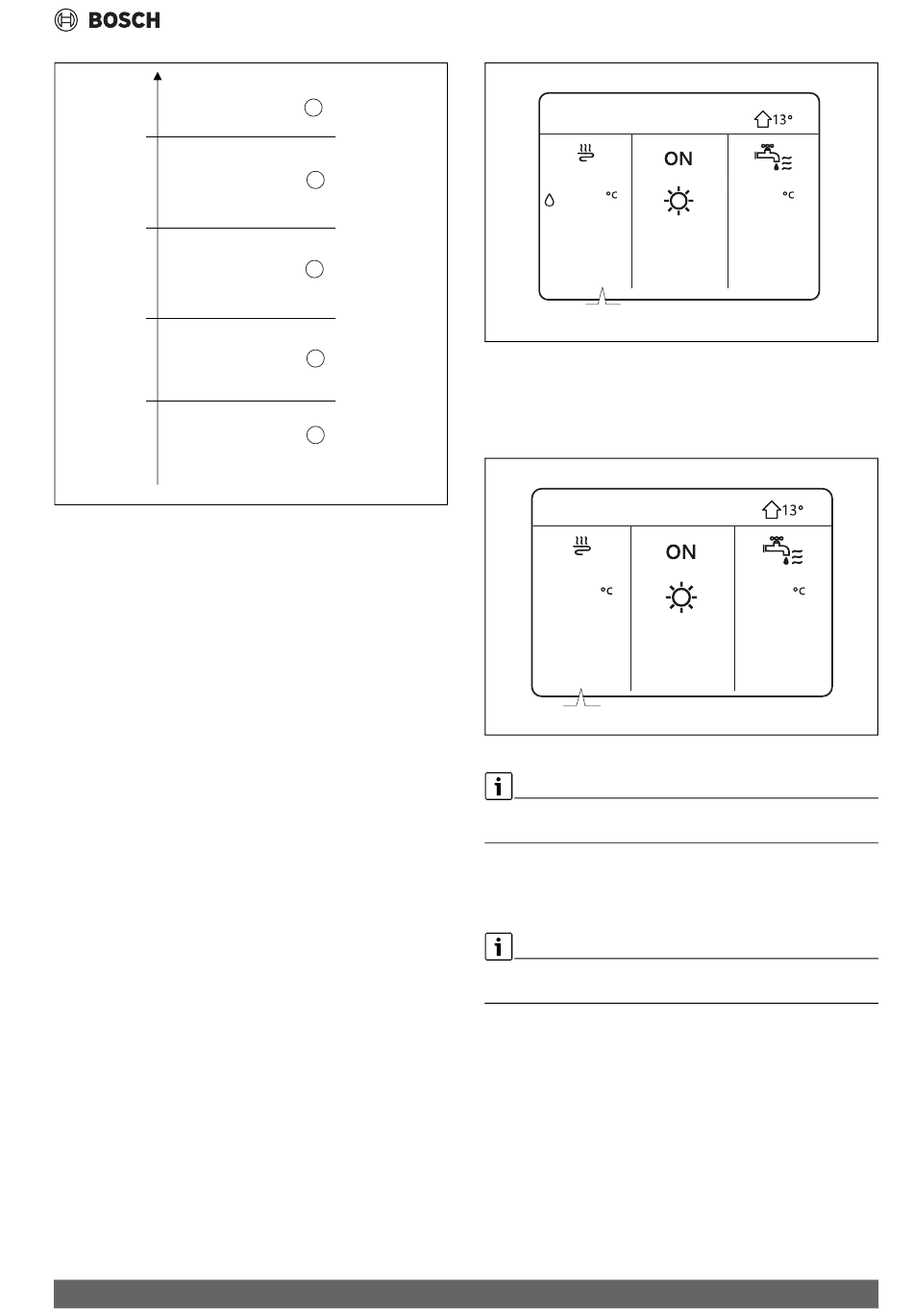

Afb. 127 AUTO bedrijfswijze
[1]
Stand-by
[2]
Koeling
[3]
Verwarming
[4]
Stand-by (eventuele extra bron T4_IBH_ON)
9.2.5
Bedieningsinstellingen
Tijdens de initiële opstartfase kan het type besturing dat nodig is voor
het systeem worden geselecteerd.
De unit kan worden beheerd met bediening op:
• toevoerwatertemperatuur (T1), die twee opties heeft:
– vast instelpunt, ingesteld vanuit de gebruikersinterface
– instelpunt automatische regeling, berekend op basis van een
vooraf geselecteerde klimaatcurve
• Kamertemperatuur (Ta)
▶ MENU > VOOR ONDERHOUDSMONTEUR > 5. TEMP. TYPE IN-
STELLING
Het verzoek kan aan de unit worden gestuurd door de gebruikersinterfa-
ce (dankzij de ingebouwde temperatuursensor) of door de elektrome-
chanische thermostaat. In het tweede geval kan de zonethermostaat
alleen de verandering van verwarmings-/koelbedrijf regelen als hij een
dubbel relais heeft, anders moet hij worden beheerd door HMI.
WATERLOOP TEMP. (standaard: JA - instelbaar: JA/NEE)
Activeert/deactiveert regeling van de unit volgens de toevoerwatertem-
peratuur (T1). De gebruiker kan de systeemwatertemperatuur (T1S) in-
stellen vanaf de HMI.
Compress 2000 AWF – 6721859589 (2023/11)
1
2
1
3
4
0010053194-001
Opstarten - initiële instellingen en functies
01-01-2021
35
T1S
Afb. 128 Systeemwatertemperatuur (T1S)
KAMERTEMP. (standaard: NEE - instelbaar: JA/NEE)
Activeert/deactiveert de regeling van de unit volgens de kamertempera-
tuur (Ta). De gebruiker kan vanaf de HMI de gewenste temperatuur in de
kamer (TS) instellen.
01-01-2021
23.5
TS
Afb. 129 Kamerluchttemperatuur (Ta)
De toevoerwatertemperatuur wordt automatisch geregeld volgens de
klimaatcurve.
DUBBELZONE (standaard: NEE - instelbaar: JA/NEE)
Schakelt het beheer van een tweede systeemzone in/uit: een tweede
menu speciaal voor het beheer van zone 2 verschijnt op het HMI-display.
Parameters 5.1 en 5.2 zijn ingesteld op JA, 5.3 wordt automatisch ge-
wijzigd in JA.
De twee zones kunnen op verschillende manieren worden bestuurd:
• Zone 1 en Zone 2
Beide worden geregeld volgens de toevoerwatertemperatuur (T1).
▶ Stel parameter WATERLOOP TEMP. in op JA.
▶ Stel parameter KAMERTEMP. in op NEE.
Zone 1 heeft instelpunt T1S en zone 2 heeft instelpunt T1S2 en de HMI
geeft deze pagina's weer:
23:59
35
0010052234-001
23:59
38
0010052236-001
85
