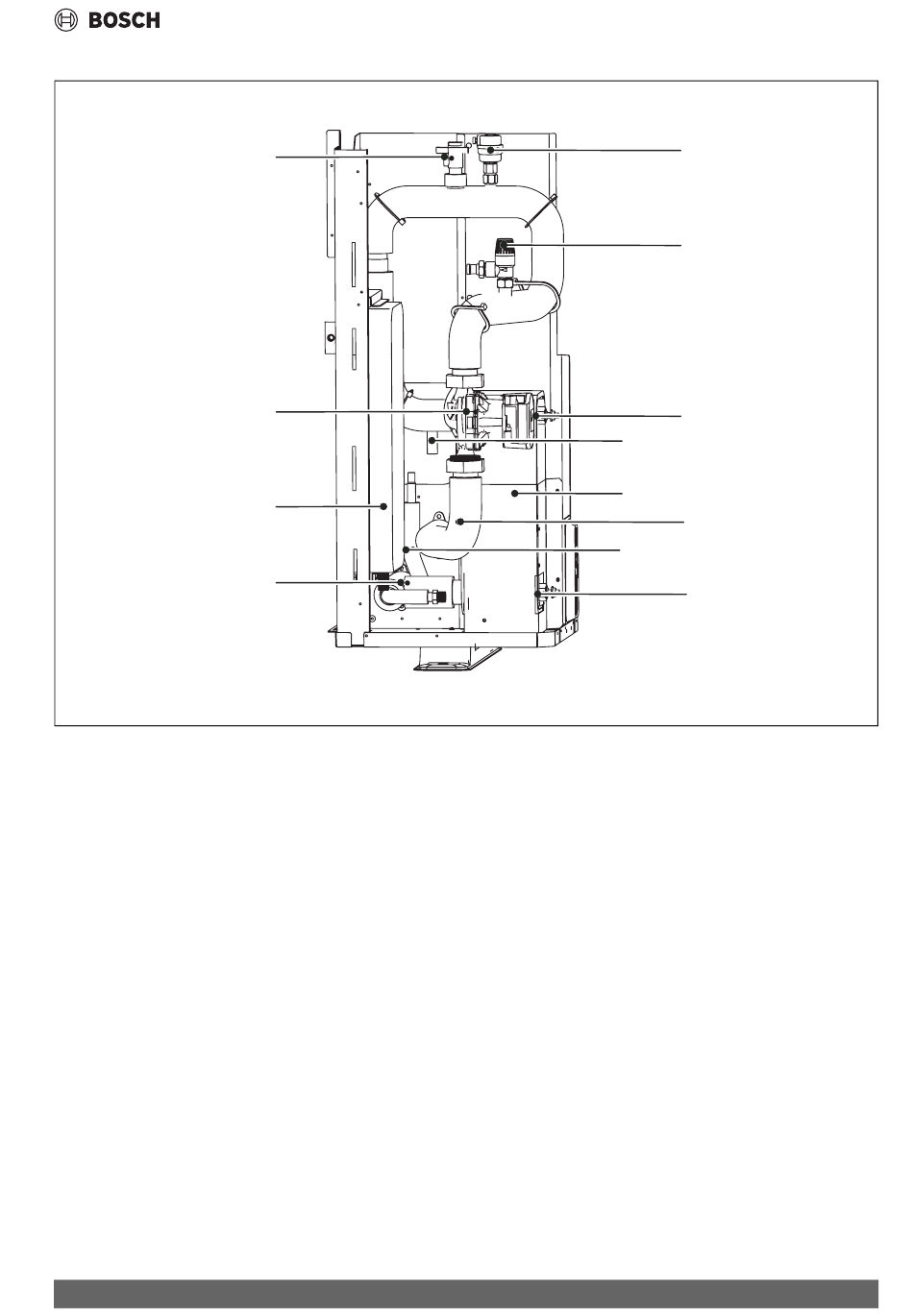

Afmetingen CS2000AWF 8 R-S tot CS2000AWF 16 R-S/CS2000AWF 16 R-T
Afb. 6
Afmetingen CS2000AWF 8 R-S tot CS2000AWF 16 R-S/CS2000AWF 16 R-T
[1]
Automatische ontluchter
[2]
Expansievat
[3]
Koudemiddelgasbuis
[4]
Temperatuursensoren
[5]
Koudemiddelbuis
[6]
Waterschakelaar
[7]
Pomp
[8]
Platenwarmtewisselaar
[9]
Waterafvoerbuis
[10] Overstroomventiel
[11] Watertoevoerbuis
Compress 2000 AWF – 6721859589 (2023/11)
